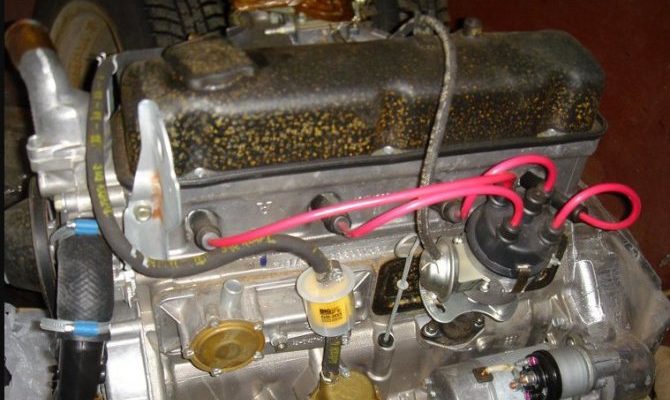

Затяжка ГБЦ 417 динамометрическим ключом

Обратите внимание на достаточно серьезный и очень значимый по важности момент из области обслуживания механизма машины в целом и ее узлов в отдельности. Если уверенности в исправности фрагментов, соединений, узлов двигателя, то нет возможности чувствовать себя на дороге в состоянии полной защиты от разных ситуаций. Не только собственная жизнь, а даже уровень состояния безопасности многих других людей, которым пришлось находиться на дороге в одно время с вами, является залогом качества наладки автомобиля. Головка блока цилиндра в этом случае может называться главной деталью в двигателе.

Технические характеристики УМЗ 417 2,45 л/92 л.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

Механический тюнинг следующих версий семейства моторов 417 производителя УМЗ позволил увеличить мощность до 98 л. с. (4175.10 и 4178.10-52), адаптировать под диафрагменное и рычажное сцепление.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

смешанный цикл 10,6 л/100 км

маховик – 80 – 90 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

В свою очередь, конструкция мотора 417 стала базовым решением для следующих версий УМЗ 420 (не пошел в серию) и УМЗ 421.

Протяжка головки блока цилиндров

Осуществить несложную протяжку ГБЦ сможет и профессиональный автослесарь и водитель, у которого за плечами совсем немного сотен километров. Для этого нужно немного навыков, набор слесарного инструмента, терпение и желание обслуживать свою машину собственными руками.

Что обуславливает необходимость производить протяжку:

Значительным удобством можно назвать еще одну инновацию современной отрасли автомобильной промышленности. Сегодняшние версии автомобильных моторов не требуют проведения протяжки. Тем не менее, на наших дорогах еще очень много стареньких ВАЗов, Москвичей, УАЗов, которым без такого условия обслуживания и столь важной технической процедуры не смогут никак обойтись.

Поэтому для владельцев этих уважаемых моделей нужно знать некоторые моменты проведения протяжки и ее особенности.

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Ремонт двигателя УМЗ 4216

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179.10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

Момент затяжки ГБЦ 417 двигатель УАЗ

Двигатели мод. ЗМЗ – 4025 и ЗМЗ – 4026

Вид с левой стороны: 1 — стартер; 2 — тяговое реле; 3 — маслопровод; 4 — топливный насос; 5 — кронштейн опоры двигателя; 6 — датчик аварийного давления масла; 7 — масляный фильтр; 8 — шкив коленчатого вала; 9 — шкив водяного насоса; 10 — патрубок водяного насоса; 11 — корпус термостата; 12 — датчик указателя температуры охлаждающей жидкости; 13 — фильтр тонкой очистки топлива; 14 — датчик указателя давления масла; 15 — свеча зажигания; 16 — датчик-распределитель зажигания; 17 — крышка толкателей; 18 — привод распределителя зажигания и масляного насоса; 19 — указатель уровня масла (щуп).

Вид с правой стороны: 1 — кронштейн опоры двигателя; 2 — выпускной коллектор; 3 — масляный картер; 4 — кран слива охлаждающей жидкости; 5 — головка блока цилиндра; 6 — впускная труба; 7 — карбюратор; 8 — пробка маслоналивной горловины; 9 — крышка коромысел; 10 — генератор.

Поперечный разрез двигателей: 1 — масляный насос; 2 — масляный картер; 3 — пробка слива масла; 4 — крышка коренного подшипника; 5 — крышка шатуна; 6 — коленчатый вал; 7 — шатун; 8 — поршень; 9 — гильза цилиндра; 10 — выпускной коллектор; 11 — впускная труба; 12 — направляющая втулка клапана; 13 — клапан; 14 — маслоотделитель системы вентиляции картера; 15 — крышка коромысел; 16 — коромысло клапана; 17 — ось коромысел; 18 — штанга толкателя; 19 — распределитель зажигания; 20 — привод распределителя; 21 — толкатель; 22 — распределительный вал; 23 — стартер.

Моменты затяжки резьбовых соединений используемых при сборке или ремонте двигателей ЗМЗ 402 и его модификаций:

Основные принципы

Внешне эта процедура достаточно проста, но при ее выполнении нужно знать следующее. После затяжки нужно провести контрольное обследование. Для этого необходим динамометрический ключ. Контрольный момент заключается в следующем.

Настройка карбюратора Солекс 21083. Что нужно знать, при выполнении данного процесса, подскажет наш сайт.

Тут, находится видео тюнингованой Нивы.

Если после достаточно сильного приложения силы болт начал растягиваться, значит, все механические моменты проведены в точном соответствии с технологическим режимом.

Наиболее важными нужно считать следующие положения:

Когда нужна протяжка головки блока цилиндров

Может быть, не все автолюбители знают, но современные автомобили не нуждаются в профилактической протяжке головки блоков цилиндров.

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ, коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ, через тысячу км. проводить выравнивание момента затяжки.

ГАЗ 31 Eazy29 › Бортжурнал › Переборка ГБЦ ЗМЗ-402

Так случилось, что подзатянув с заменой тормозов я дотянул практически до планировавшейся поездки на Автостраду 2015 в Тулу. Тормоза я сделать успел, но на своей машине так и не поехал, так как машина начала дымить белым дымом, притом очень сильно. Симптомы были довольно странными: уровень охлаждающей жидкости не менялся, масло оставалось чистым, но тем не менее густой белый дым с явным запахом антифриза не давал мне покоя. Вероятно, решив за несколько недель до этого протянуть ГБЦ, я немного недотянул, хотя наездил километров 200 и машина не дымила.

Причина дыма из выхлопной трубы, как я догадался позднее была вовсе не прокладка ГБЦ. Перед тем, как поставить ГТЦ и ВУТ АДС я предпринимал безуспешную попытку перебрать родной ГТЦ. Зеркало было в неплохом состоянии, но манжет из ремкомплекта хватило буквально на пару нажатий на педаль. Вся тормозуха из бачка ГТЦ вытекла в ВУТ, а из него во впускной коллектор. Это и было причиной дымления.

Дополнительным стимулом к ремонту было то, что на стоявшей головке были повреждены резьбы всех свечных колодцев, на первый цилиндр мне пришлось даже ставить ремонтную футорку. Еще одной причиной, почему мне нужно было снимать головку был адский дизелинг после выключения зажигания. «Конвульсии» двигателя были частыми и весьма продолжительными и очень меня раздражали. Вобщем было решено головку поменять на другую, с живыми резьбами, попутно ее довести до ума. В результате вскрытия я обнаружил что прокладка ГБЦ все же повреждена, но не в районе гильз, а в районе прорези под коробку толкателей была трещина, довольно большая. Снимал голову я долго и мучительно, виной стала, как это часто бывает, последняя, восьмая шпилька блока, которая изрядно окислилась и продукты окисления забили канал в головке настолько, что ни масло, ни керосин, ни уксус, ни какие маты-перематы, кувалды и монтировки не помогли мне снять головку полностью. Мною была даже куплена банка концентрированной азотной кислоты на крайний случай, для того что бы вытравить (растворить) ей шпильку. Но кислотой я так и не воспользовался. Решил, раз свечные резьбы на ГБЦ все равно убиты, терять особо не чего, поработав час острым зубилом я расколол ГБЦ в районе шпильки и снял ее с блока. Дальнейшая дефектовка головки показала что и направляющие болтаются в своих посадочных местах, на клапанах занчительная выработка, от маслосъемных колпачков остались лишь оправки без самого сальника, а те кусочки резины, что продолжали болтаться задубели насмерть. Вобщем головка была списана в цветмет. У меня имелась в запасе вторая головка, снятая с весьма ушатанного двигателя, хотя и с целыми резьбами, продефектовав ее, я понял, что дешевле купить другую более-менее живую, чем вкладывать деньги в нее. В результате на авито нашел головку, частично перебранную, а именно стояли новые направляющие клапанов. Цена была демократичной (2 т.р., в то время, как местные барыги просят за кусок грязного металла 5 т., а то и больше) и я ее купил. Данная головка, видимо, предназначалась для 2410, так как у нее нет отверстия под термоклапан системы рециркуляции отработавших газов и стояли направляющие еще советского производства. Конечно, покупка таких деталей «в слепую» это лотерея, могли прислать все что угодно, а могли вообще не прислать, но продавец оказался порядочным человеком, а головка меня порадовала ровно установленными направляющими, без ослабления посадочных мест. Единственным ее минусом для меня было то, что ее высота составляла 98мм, т.е. она была расчитана на низкооктановый бензин. Пришлось потратить полторы тысячи рублей на фрезеровку до 94,0 мм. Сделал я это что бы слегка поднять степень сжатия, притом совершенно не боясь получить детонацию. Хотя при должной обработке КС и использовании индуктивного зажигания с родными коммутаторами возникновения детонации на 402 двигателе можно вообще не бояться. Осталось развернуть седла под новые направляющие. С седлами была отдельная история. Все знают, что на 402 головках седла изготовлены из очень прочного сплава, который очень быстро «съедает» шарошки. Буквально набора шарошек хватает на ремонт двух-трех головок. Поэтому, естественно, никто мне свои шарошки для ремонта не хотел одалживать, а тратить две тысячи рублей на одноразовый инструмент мне и самому не хотелось. Благо, я нашел отличного мастера, с которым общаюсь и в хороших отношениях и по сей день, у которого есть набор американских шарошек NewWay. Понятное дело, мне он его не доверил, ввиду высокой цены, но за скромные деньги, сам развернул мне седла под новые направляющие. Следующим этапом стало доведение формы камер сгорания до ума, во избежание детонации. Я не стал заморачиваться с глобальными запилами и портингом каналов ибо машина у меня все равно каждодневная, используется для умеренной езды, мотор я, можно сказать, не кручу, целью было добиться стабильной и, насколько это возможно, экономичной работы мотора. Использовав мини-бормашину и наждачку я убрал различные деффекты литья на головке и коллекторах, сгладил переходы в камерах сгорания, выровнял переходы на стыке коллектор-головка.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

Внимание! Опытные механики говорят, что протяжка болтов ГБЦ нужна только старым моторам и двигателям российского производства таким, как УАЗ, ЗМЗ.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

Похожая статья Индикатор и датчик температуры двигателя на Ладе Гранте Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.

Процесс и порядок

Вначале подбирают необходимые инструменты. Ставят машину на ровную поверхность.

Необходимые инструменты

Для затяжки ГБЦ автовладельцу понадобятся следующие инструменты:

Внимание! Опытные механики говорят, что затяжка головки блока цилиндров должна проводится одинаково всегда и во время установки только корпуса, и во время установки самой ГБЦ.

Как затягивать головку на двигателе от уаз 417

О вот это уже похоже на правду

( 1 оценка, среднее 5 из 5 )

Recommendations

к слову о герметике. перед использованием за сутки открываю и мажу любую железяку. через сутки видно что за качество. если крошится, то гадость, а если как резина стал, то хорошо.

Я лично перекапиталил не один 402й, и поскольку жалоб не было, считаю что могу поделиться опытом, по крайней мере, по части набивок. (на своей Волге, я вообще менял набивку, не вынимая движка из под капота.) (но это все лирика) Итак: Сальниковая набивка от Мерседеса, в среднем по стране, стоит около 200 рублей. Её преимущества в том, что она, в отличие от «родных» плетенок продается УЖЕ отформованной по радиусу, да и пропитка у нее более качественная. Чтобы её установить понадобится острый нож (хорошо подходит «канцелярский» нож), немного герметика (только не от фирмы ABRO, ибо говно редкостное), ну и новые «флажки». Сначала необходимо подготовить саму набивку к установке. (изначально она немного большего диаметра). Подрезать набивку по размеру необходимо так, чтобы во время примерки на коленвалу, она максимально плотно прилегала к маслосгонной резьбе. А теперь САМАЯ ОСНОВНАЯ ФИШКА! ВНИМАНИЕ! Подрезать набивку надо с обоих сторон под одинаковым углом, чтобы при монтаже, соединенные концы совместились » в одно целое». При подрезке необходимо положить набивку на плоскость и строго перпендикулярно к плоскости отрезать один кончик под углом примерно в 45 градусов. Затем надеть набивку на маслосгонную резьбу коленвала, сделать насечку и по ней отрезать второй конец по размеру и под тем же углом. При монтаже необходимо расположить набивку в канавке блока двигателя так, чтобы середина плоскостей среза концов набивки находилась в одной плоскости с привалочной поверхностью съемной стенки блока, а сам стык находился справа по ходу движения машины. При этом саму набивку надо расположить так: Если перевернуть двигатель «кверху ногами» и смотреть на него «сзади» (со стороны съемной стенки блока), то плоскость стыка должна быть слева (с противоположной стороны от маслофильтра и бензонасоса), и должна быть направлена под углом

От какого мерина ставить?

м102 стоял на мб190е

я поставил немчуровскую сальниковую набивку с мерса. НО! токарь НАРЕЗАЛ маслосгонную резьбу. она имеет ГОРАЗДО шире шаг и глубину. откровенно говоря, я так понял, что такая фишка всем давным давно известна, т.к. по словам токаря, он нарезает такую маслосгонную уже более 20 лет. залил полусинтетику. уровень масла практически не падает вообще. хотя подтёки имеются по резьбам поддона, по крышке толкателей.

А я правда спорить не буду, но скорее всего у токаря просто нет подходящей звездочки под резьбу. Он набубенил чем было и нормально. Пошло и вот те на ЭВРИКА ! ДА ЭТО Я ТАК ПРИДУМАЛ, 20 ЛЕТ ДУМАЛ И ВОТ Вот блин даю 101% что так и есть Мы пробовали и накатывать и на станке нарезали резцом И ТА И ТА ДЕРЖИТ ОДИНАКОВО ХОРОШО ГЛАВНОЕ НЕ ЛЫСИНА ЧТОБ БЫЛА !

если смогу, то сфотографирую. но эту фишку даже в журнале «За рулём» публиковали. человек (токарь) работает в конторе по ремонту двигателей сельхозтехники и 402х коленвалов он за свою жизнь наточил немеряно (в округе пользуется уважением и спросом). когда я отдал на проточку, то он даже откровенно удивился вопросу «а нужно ли нарезать резьбу». откуда он взял этот опыт я не знаю, но по его словам, если токарь не знает как сделать маслосгонную для 402, то он профан.

Что такое сальниковая набивка?

Что же из себя представляет этот элемент, и отчего его считают проклятием моторов?

На самом деле сальниковая набивка не является чем-то оригинальным, и к неудачным техническим решениям ее отнести тоже нельзя. Такой вариант уплотнения заднего конца коленвала можно встретить не только на Волгах, но и на множестве американских автомобилей, на некоторых моторах Мерседес, судовых двигателях и т.д. В нашем автопроме сальниковая набивка используется на моторах ЗМЗ 21, ЗМЗ 402, ЗМЗ 24, ГАЗ 21, ГАЗ 20, УМЗ 414, УМЗ 417 и их модификациях. Также набивка ставится и на восьми-цилиндровые моторы ЗМЗ (513, 523 и т.д.)

Конструктивно набивка представляет из себя асбестовый шнур с графитовой пропиткой, иногда с включением медной проволоки (сейчас еще встречается фторопластовая набивка). Шнур закладывается в специальную обойму, смонтированную на корпусе механизма в месте выхода из него вращающегося вала. Обойма поджимает набивку, и та, в свою очередь, прилегая одной стороной к стенкам обоймы и корпуса, а другой — к валу, обеспечивает герметичность и препятствует потере масла.

Преимущество такой конструкции — в ее простоте и низкой стоимости, а вот главный недостаток — в том, что установка требует аккуратности. К сожалению, именно с аккуратностью у многих автослесарей большие проблемы. От того и текут волговские моторы.

Как мы с вами установили, набивка придумана не идиотами, а весь секрет герметичности скрывается в правильности установки. Попробуем выполнить эту операцию самостоятельно. Для начала вам потребуется найти минимум двоих помощников (лучше четверых) или лебедку (можно таль) для извлечения двигателя из отсека. Бывалые мастера рассказывают о том, что поменять набивку можно и не снимая мотора с автомобиля, просто сняв поддон и немного отпустив коренные бугеля коленвала. Это, действительно, возможно, для автомобилей семейства ГАЗ 24 и ГАЗ 31, а так же УАЗов, на них есть возможность снять поддон без демонтажа мотора. Однако это крайне неудобно, и именно такой метод внес значительный вклад в сказку о том, что мотор Волги не может не течь. Мы же будем все делать для себя и так, как положено.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

Итак, нам нужно

● помощники; ● прочная веревка для того, чтобы с ее помощью извлечь мотор (многие используют для этого парашютную стропу или старые ремни безопасности); ● труба длинной около трех метров; ● инструменты: торцевые и накидные ключи, мощная шлицевая отвертка, домкрат, динамометрический ключ, острый нож, фальшвалик или старый первичный вал КПП (для центровки сцепления), фломастер для подписывания деталей и постановки меток; ● расходники: масло моторное, бензин или растворитель и кисть с грубым ворсом для промывки деталей, герметик автомобильный (можно отечественный серый, можно красный abro), ветошь; ● детали: новая набивка (лучше всего взять так называемую «мерседесовскую», к Мерседесу она, конечно, никакого отношения не имеет, но нам очень даже подойдет), флажки, набор прокладок поддона, прокладка под головку блока;

Теперь нам нужно найти хорошую площадку с навесом или гараж, но он должен быть достаточно просторным, чтобы было, где развернуться с мотором. Выбираем подходящее время и приступаем к процедуре.

Замена сальниковой набивки. Этап второй. Демонтаж

Начинаем работы из-под машины. Поэтому если есть возможность использовать смотровую яму, будет сильно удобнее.

● Сливаем масло с двигателя. ● Сливаем охлаждающую жидкость. ● Отсоединяем от мотора все, что можно отсоединить снизу. ● Подпираем мотор и КПП. ● Отвинчиваем карданный вал. ● Отвинчиваем КПП.

● Снимаем капот. ● Снимаем с двигателя все навесное. Это не только сделает мотор не таким тяжелым, но и облегчит процедуру извлечения, а кроме того, так меньше вероятности, что вы за что-то зацепите, например бензонасосом, и обломите его. ● Снимаем радиатор. ● Отворачиваем подушки двигателя от балки. ● Снимаем головку блока.

Обвязываем двигатель ремнями и, подвесив его на трубу, с помощью помощников извлекаем из отсека. Подробнее о том, как снять мотор Волги, читайте в отдельном материале, посвященном конкретно этой теме.

Модификации двигателя

УМЗ-417.10 – устанавливается на УАЗ-3151. Мощность – 92 л. с. Мотор рассчитан на бензин марки А 76.

УМЗ-4175.10 – обладает увеличенным сжатием – 8,2. Мощность – 98 л. с. Бензин – Аи 92. Устанавливался на автомобили из серии «Газель».

УМЗ-4178.10 – в качестве усовершенствования получил новый впускной коллектор, под карбюратор с двумя камерами.

УМЗ-4178.10.10. – предназначен для линейки УАЗов. Для модернизации в нем была использована головка блока от УМЗ-421, а асбестовую набивку коленвала заменили на сальник.

Замена сальниковой набивки. Этап третий. Дефектовка

Теперь, когда двигатель извлечен, переворачиваем его поддоном кверху и ставим на крепкий устойчивый верстак или подготовленную для этого площадку. Предварительно, не забываем извлечь штанги и толкатели ГРМ и, подписав фломастером, какая из них где стояла, откладываем в сторону. Начинаем разбирать мотор. ● Отвинчиваем поддон и снимаем его. ● Снимаем сцепление и маховик. ● Внимательно смотрим на крышки коренных подшипников, находим на них метки, которые свидетельствуют о порядке их расположения. На всякий случай делаем дополнительные метки фломастером или кернером. Лучше написать прямо цифрами (1, 2 и т.д.). Крышки не взаимозаменяемы, каждая при сборке должна встать строго на свое место. Впрочем, совсем снимать крышки не обязательно. Отпускаем их болты на несколько оборотов. ● Отворачиваем болты и снимаем обойму сальниковой набивки. ● Снимаем крышку пятого коренного подшипника и удаляем старые флажки. Тщательно очищаем поверхности от старого герметика. ● Выбрасываем старую набивку и смотрим на состояние поверхности, по которой она работала. Если на валу имеются повреждения, отдаем его в ремонт. Также очень желательно наличие специальной маслосгонной накатки. На некоторых валах ее нет, однако, в мастерской по ремонту коленвалов ее за небольшую доплату сделают. ● Хорошо очищаем все доступные детали от отложений, промываем их в бензине и раскладываем сушиться. Замена сальниковой набивки. Этап четвертый. Установка набивки

Замена сальниковой набивки. Этап пятый. Сборка

Собираем все, что разобрали, в обратном порядке. При сборке обязательно пользуемся динамометрическим ключом. Не нужно полагаться на свою силу, авось и опыт соседа по гаражу. Просто затяните все, что положено требуемым моментом, это не так сложно и гарантирует нормальную работу мотора. Самым трудным моментом будет установка мотора обратно в отсек, но вы справитесь.

Вот и вся работа. С толковыми помощниками можно управиться за 3-4 часа.

Если течет, значит, вы не были аккуратны и попытались упростить процесс или имеется значительное повреждение вала, а может, присутствует его биение/продольное перемещение.

Раз уж вы все равно сняли мотор

● проверьте состояние коренных подшипников, возможно, стоит их заменить. Также возможно, что ремонта потребует вал. Замените опорные полукольца; ● оцените состояние поршневых колец; ● удобно будет сразу заменить и передний сальник коленчатого вала; ● оцените состояние сцепления и выжимного подшипника; ● проверьте, нет ли сильных повреждений венца маховика.

На снятом моторе все эти процедуры и необходимый ремонт вы сделаете легко и непринужденно. Специально дополнение для упрямых людей, которым лень снять мотор, но не лень делать работу несколько раз

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Замена набивки без снятия мотора

● слить масло; ● отпустить опоры двигателя, поддомкратить мотор и попытаться его максимально поднять; ● снять поддон так, чтобы не обломить маслоприемник и не облиться маслом, оставшимся в поддоне; ● подпереть коленвал и отпустить коренные подшипники; ● открутить нижнюю обойму набивки; ● попытаться ослабить затяжку верхней половинки обоймы; ● выколупать старую набивку; ● просунуть прочную гибкую проволоку через верхнюю обойму; ● обрезать конец набивки так, чтобы получился конус (типа заточки карандаша), привязать к проволоке, смазать солидолом и приопустив вал, протянуть набивку через верхнюю обойму; ● обрезать заточенный кончик. Обрезать края с напусками по 2-3 мм; ● собрать все обратно; ● удивиться, как долго получилось; ● поездить пару дней, убедиться, что набивка течет, и сделать все как положено.

Еще одна методика для тех, кто хочет обмануть систему

● делаем все то же, что и в предыдущем варианте, но понимаем, что нормально набивку проволочкой не протянуть, что она будет деформирована и нормально уплотнять не будет; ● не извлекаем набивку из верхней части обоймы, а вместо этого через подходящую проставку пытаемся ее уплотнить, подтрамбовывая с торцов; ● для нижней части обоймы подрезаем набивку с припусками равными выемкам, образовавшимся в верхней обойме с напуском в дополнительные 2-3 мм; ● Собираем; ● Убеждаемся, что течет; ● Переделываем как положено.

То ли из-за выведенного наружу сапуна, в следствии чего вытяжка газов из картера перестала фунциклировать как положено, то ли потому что просто время пришло родной набивке. В общем пошла течь масла через сальниковую набивку. Короче всё как обычно, созвон с братом., выбрали выходной, приехали поменяли. . . Теперь по порядку: 1.Загнали машину в бокс 2.Сняли коробку 3.Сняли радиатор 4.Вытащили двигатель 5.Сняли поддон, перднюю крышку.ну и всё что мешало вытащить коленвал 6.Далее меняем саму набивку на новую от Мерседеса. 7.Заодно меняем передний сальник 8.Устанавливаем колено на место 9.Далее сажаем все на новые прокладки предварительно промазав герметиком. 10. Походу дела поставили переходник под обычный масляный фильтр. 11.В оканцове решили сполоснуть двигатель перед установкой обратно (нормальные люди делают это перед ремонтом) Ну почти за день. Единственное коробку с раздаткой не ставили. Отвезли её мастерам на ревизию, да и пониженная вылетала.

У нас было 4 трудности: 1.Слишком коротко отрезали набивку. Пришлось ехать покупать новую. 2.Когда собирали всё на место, сорвали резьбу на одной из шпилек держателя набивки. 3.Новый передний сальник коленвала никак не хотел забиваться на свое место в крышке. 4.Когда забивали ступицу шкива повредили передний сальник, тоже пришлось менять и опять забивать в крышку.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Концерн УАЗ входит в число легенд российской автомобильной промышленности. При вполне доступной стоимости, машины данной марки надежны и полностью приспособлены к отечественным эксплуатационным реалиям. Модельный ряд компании постоянно расширяется, например, не так давно появился УАЗ Патриот – внедорожник, полностью отвечающий современным требованиям относительно комфорта и электронного оснащения. Эта модификация часто комплектуется иностранными запчастями, в числе которых коробки передач, раздатки и даже двигатели. Модифицированная головка блока цилиндров УАЗ превосходит по надежности деталь, использующуюся 10 или даже 20 лет назад. Приобрести ее предлагает наша .

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Предусмотрена изготовителем и возможность модернизации впускного/выпускного тракта, ГБЦ т ШПГ.

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Кроме оригинального мотора, мир увидел несколько модификаций

Гбц, ремонт

такой маневр есть смысл делать на 24д, на 402 больше извращений. я бы уже, как и советуют, думал в сторону 421

Я делал так www.drive2.ru/l/288230376152377713/, забыл написать что из головки надо вытащить трубу. когда помпа на блоке она не нужна.

Я делал переходную пластину из аллюминия под 402 термостат.

Я себе ставил, переделок минимум.

Лучше 421-ю ставь, если возможность есть, выпускные клапаны там шире, тяга намного лучше.

Если схему охлаждения использовать 417-ю, с помпой на башке, то: заглушить пластиной дырки для штатной помпы на блоке, купить новые тосольные шланги, купить сливной блочный кран с отводом на печку (самый горячий тосол теперь в блоке) и вместо танчика поставить заглушку.

Если схема 402-я, то надо выдирать из башки водораспределительную трубку, покупать 4216-й корпус термостата под 4 шпильки, делать под него переходную пластину (на шпильки 417-й башки садится, но по дыркам не стыкуется) и ставить вместо торцевой заглушки танчик.

417 гбц имеет помпу на головке, а 402 блок с помпой на блоке к тому же у нее выпускные клапана меньше, что хуже. Стоит поискать 402 голову или 421 На 417 в варианте с помпой на гбц мотор когда ставят 421 гбц нужна еще водораспределительная трубка

Кроме корпуса термостата, нужна еще пластина, которая ставится между корпусом термостата и головкой. Я делал из металла 2,5-3мм. Корпус термостата не полностью перекрывает отверстие в головке.

Головы практически идентичны, но нужен корпус термоса от уазки и прокладку.

почему на волге расход 20 литров на сотку? кто подскажет что нибудь?

Хороший аппетит ! Карбюратор или кольца! Ну и как наваливаешь

бате давал свою волгу, у него 35 на сотню вышло, у меня 14 (и всё это на изношенном движке и карбе от газ53), всё дело по большей части в привычке. Батя уже более 15 лет на жигулике 01 катается. а сам более 10 лет на волгах

УАЗ 469

О вот это уже похоже на правду 🙂

почему похоже? это и есть правда!

А с какого мотора пошли 12-мм шпильки, 414 или 417?

(На 451 наверняка 11).

Совершенно с Вами согласен. Когда УАЗ предъявил претензии к нам (УМЗ) претензии по течи через прокладку головки блока цилиндров, то мы увеличили момент затяжки до 11 -13 кгс*м и претензии прекратились. ВАЗ на двигателях 2108 предварительно протягивает головку моментом 6-8 кгс*м, затем доварачивает болты на 90 градусов и еще раз на 90 градусов. Но там блок цугунный. А на УАЗовском двигателе больше 13 кгс*м опасно, шпильки можно вытянуть.

Не знаю — не знаю. Я по советам «знатоков» тоже тянул когда-то голову с усилием больше, чем в книжке. В результате при капремонте этой весной когда выкрушивал одну из шпилек — вывернул ее с мясом и пришлось ставить футорку. И, что еще интереснее, когда на призме проверяли головку блока на плоскостность, был виден изгиб примерно 0.3 мм.

Отсюда два вывода: 1. Тянуть сильно — это губить блок цилиндров. 2. Тянуть сильно — гнуть головку блока.

Поэтому тянуть надо как в книжке. Если голова и так кривая, то прокладку все равно пробьет, тут сила прикручивания не поможет.

Поэтому тянуть надо как в книжке. Если голова и так кривая, то прокладку все равно пробьет, тут сила прикручивания не поможет. Больше, это сколько? Если тянуть 11 кгс*м, то не вырвешь.

Не вырвешь. Но есть вероятность, что потом не открутишь. А плоскость поплывет точно.
