Какой двигатель уаз патриот 2010

Честный обзор мы посвятили отечественному бензиновому атмосферному двигателю ЗМЗ 409 (40906) 2.7 MPI мощностью 135 лошадиных сил на 16 клапанов, который в большей степени предназначен для моделей УАЗ Хантер и УАЗ Патриот. В статье рассказано о технических характеристиках, хронических болячках, предельном ресурсе, реальном расходе топлива, динамических качествах, интервалах обслуживания, конструкции, надежности, преимуществах и недостатках российского “атмосферника”.

Рекомендуем к прочтению статью: Обзор двигателя Лада Гранта — ВАЗ 11182 1.6 MPI 90 л.с

Международная премьера 16-ти клапанного бензинового атмосферного силового агрегата объемом 2.7 литра заводской серии ЗМЗ 409 (модификация — 40906), разработанная инженерами Заволжского моторного завода состоялась на Московском автосалоне (“ММАС”) летом 2000 года. Обозреваемым двигателем первое время компоновали только две модели компании УАЗ – “Симбир” в кузове 3162 и “Буханка” в кузове 452, а по прошествии пяти лет данным мотором стали также оснащать довольно востребованные на российском рынке полноприводный джип “Хантер” в кузове 31519 и универсальный внедорожник “Патриот” в кузове 3163.

С инструкцией по замене цепи ГРМ в двигателе ВАЗ 2106 1.6, вы можете ознакомиться здесь.

Бензиновый двигатель с индексом ЗМЗ 409 (версия 40906.10) предназначается для комплектования моделей УАЗ, которые обладают повышенной проходимостью с колесной формулой 4х4 и снаряженной массой до 2 500 килограмм. Стоит отметить, что технические показатели силового агрегата модификации ЗМЗ 40906 были существенно доработаны по сравнению с предшествующей серией ЗМЗ 40905, при этом оба силовых агрегата построены на базе чугунного блока от ЗМЗ 405 (справочно: применяются однотипные компоненты цилиндропоршневой группы), однако у данных моторов разная величина поршневого хода (длина хода поршня у ЗМЗ 40906 —  94 миллиметра, а у ЗМЗ 40905 — 86 миллиметров).

Семейство бензиновых атмосферных двигателей “УАЗ ЗМЗ” состоит из следующих серий двс: ЗМЗ 402 2.2, ЗМЗ 405 2.5, ЗМЗ 406 2.3 и ЗМЗ ПРО 409 2.7.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ И ХАРАКТЕРИСТИКИ МОТОРА ЗМЗ 409 (40906)2.7 MPI

Краткая справочная информация по силовому агрегату ЗМЗ 409 (40906) 2.7 MPI:

— атмосферный четырехцилиндровый (четырехтактный) бензиновый двигатель с механизмом управления высотой подъема клапанов DOHC (стоит шестнадцать клапанов и два распредвала (первый, из которых предназначен для впускных клапанов, а второй для выпускных));

— тип впрыска: распределенный (управление впрыском осуществляется комплексной микропроцессорной системой);

— тип зажигания: от искры (установлены индивидуальные трансформаторные катушки зажигания). Управление зажиганием осуществляется при помощи микропроцессорного электронного блока (установлены искровые свечи зажигания с помехоподавляющим резистором, зазор между электродами в которых составляет 0.70-0.85 миллиметров);

— гамма силовых установок: “УАЗ—ЗМЗ”;

— объем цилиндров: 2693 кубических сантиметра (рабочий ход поршня – 94.0 миллиметра, диаметр каждого цилиндра — 95.5 миллиметров);

— предельная мощность: 135 лошадиных сил (при 4 600 оборотах в минуту);

— крутящий момент: 217 Ньютон на метр (при 3 900 оборотах в минуту);

— максимальная скорость: 135 км/ч, время разгона от нуля до “сотни” занимает 13,5 секунд;

— механизм фазорегуляции газораспределения: не предусмотрен (фазовращатели не устанавливаются).

Подробное описание конструкции двигателя ЗМЗ 409 (40906.10) 2.7 MPI 16v 135 л.с:

— Блок цилиндров: опущен ниже оси коленчатого вала и отливается из жаропрочного серого чугуна. Блок цилиндров оснащается четырьмя не гильзованными цилиндрами с рядной схемой в формате R4 и изготавливается в конфигурации единого моноблока, в который включена картерная часть (порядок работы цилиндров: 1-3-4-2). В свою очередь, в нижней части блока цилиндров устанавливается пять гнезд коренных подшипников, которые являются не взаимозаменяемыми (справочно: крышки коренных подшипников изготавливаются из чугуна жаропрочного типа и обрабатываются в сборе с блоком).

— ГБЦ (голова блока цилиндров): отливается из легкосплавного алюминия и компонуется 2-мя впускными и 2-мя выпускными стальными клапанами, установленные над каждым отдельным цилиндром (в сумме 16 клапанов). Верхняя часть ГБЦ компонуется 2-мя распределительными валами, которые отливаются из легированного чугуна, а крышки опор распредвалов (не взаимозаменяемые) обрабатываются в сборе с головкой блока. Свечные отверстия в головке находятся в самом центре цилиндров, а именно в их камерах сгорания. Для справки заметим, что между головкой и блоком стоит стальная прокладка, состоящая из двух слоев (справочно: прокладка обладает высокими уплотняющими свойствами и оптимальной термической стойкостью).

В головку блока цилиндров также устанавливаются: гидрокомпенсаторы (гидравлические толкатели); алюминиевые поршни с юбкой бочкообразного формата (на днище имеются специальные выемки и четыре цековки, благодаря которым предотвращается касание поршней о стальные тарелки клапанов, в случае перескока/обрыва приводной цепи и/или при нарушении фаз газораспределения); поршневые кольца (три кольца: одно – маслосъемное и два – компрессионных); поршневые пальцы, отлитые из стали с трубчатым сечением; стальные кованые шатуны со стержнем двутаврового сечения и продольным отверстием для подачи масла на днище поршней (с целью охлаждения) и на подшипник поршневого пальца (с целью смазывания); высокопрочный пятиопорный чугунный коленчатый вал с 8-ю противовесами; сталеалюминевые вкладыши шатунных и коренных подшипников коленчатого вала; чугунный маховик. Справочно отметим, что поршневая головка шатуна компонуется запрессованной бронзовой втулкой, которая в свою очередь является подшипником поршневого пальца.

— Механизм охлаждения: закрытая контурная система с принудительной циркуляцией охлаждающей жидкости (механизм состоит из: двухлапанного термостата с дренажным клапаном (температура открытия равна 80-82 градуса по Цельсию); рубашки охлаждения; центробежной водяной помпы и терморезистивного датчика температуры).

— Топливная аппаратура: управление инжектором и впрыском осуществляет электронный микропроцессорный механизм. Подача топлива происходит при помощи распределенного впрыска, функционирующего по принципу MPI (горючее подается во впускные каналы головки блока цилиндров в непосредственную область впускных клапанов с помощью электромагнитных форсунок, которые включаются по команде от микропроцессорного электронного блока управления). Величина степени сжатия системы – 9.1:1.

— Приводной механизм распредвалов: двойная двухрядная цепь ГРМ втулочного типа с гидравлическим натяжителем (реальный ресурс – 150 тысяч километров пробега до возможного вытягивания (справочно: в случае перескока и/или обрыва цепи – клапана не гнутся);

— Расход топлива, на примере, полноприводного джипа УАЗ Хантер 2021 с механической коробкой переключения передач в смешанном формате эксплуатации составляет 13.2 литра (в городе – 15.9 литра, на трассе – 11.1 литра) бензина марки АИ-92 на сотню километров пути.

— Система смазки: комбинированная (работает под давлением, по технологии разбрызгивания), управление которой осуществляет масляный насос шестеренчатого типа, установленный внутри масляного картера. Объем моторного масла, необходимый для замены — 6.7 литра (завод-изготовитель советует заливать только оригинальную полностью синтетическую смазку с допусками по SAE: 5W-30 или 5W-40 и по API: SG и выше.

— Реальный предельный срок службы двс: 280-300 тысяч километров пробега (допускается частичный и полный капитальный ремонт узлов).

— Страна изготовления: Российская Федерация, предприятие “ЗМЗ” (Заволжский моторный завод), расположенный в городе Заволжье.

На какие модели (кузов, поколение, годы выпуска) устанавливается мотор ЗМЗ 40906 2.7 MPI?

— УАЗ Симбир в кузове 3162, первое поколение (годы выпуска: с 2000 по 2005).

— УАЗ Буханка в кузове 452, первое поколение до и после рестайлинга (годы выпуска: с 2000 по 2020).

— УАЗ Хантер в кузове 31519, первое поколение (годы выпуска: с 2003 по сегодняшний день).

— УАЗ Патриот в кузове 3163, первое поколение до и после рестайлинга (годы выпуска: с 2005 по 2020).

— УАЗ Карго в кузове 23222, первое поколение (годы выпуска: с 2008 по 2017).

— УАЗ Пикап в кузове 23632, первое поколение (годы выпуска: с 2008 по сегодняшний день).

Плюсы отечественного “атмосферника”:

— Обозреваемый атмосферник совершенно неприхотлив к заливаемому топливу, моторному маслу, тосолу (антифризу) и другим техническим жидкостям.

— Также стоит отдать должное рассматриваемому мотору касательно более быстрого нагрева узла до необходимой рабочей температуры по сравнению с предшественниками.

— Современная закрытая система охлаждения двигателя, которая в большинстве случаев эффективно выполняет свои основные функции.

— Обозреваемый силовой агрегат производят уже более 20-ти лет к ряду, и он уже настолько изучен инженерами, что критических хронических болячек в нем попросту не осталось.

— Массивный чугунный блок цилиндров в современном мире моторов является редкостью, потому что мало, кто из производителей заинтересован в долговечности двигателя, однако завод ЗМЗ думает иначе и не собирается отказываться от этого надежного материала. Чугунный блок обладает большой устойчивостью к вибрациям, однородную структуру, отличную теплопроводность и способен прощать множество ошибок в процессе эксплуатации при частом нарушении температурного режима. Кроме того, ресурс силовых агрегатов с чугунным блоком значительно больше, нежели с алюминиевым.

— Долговечная двойная двухрядная цепь ГРМ втулочного типа, способная ходить 150 тысяч километров пробега и даже более (при должной эксплуатации и своевременном обслуживании автомобиля).

— После модернизации двигателя в 2016 году, мотор подвергли серьезным конструкторским изменениям, например, оснастили новыми поршнями и обновлённой более крепкой двойной газораспределительной цепью, благодаря чему силовая установка стала безвтыковой (клапана не гнутся при встрече с поршнями, так как между ними теперь имеется запас пространства, поэтому при обрыве цепи двс просто глохнет и на этом все заканчивается).

— Установлены достаточно надежные, вполне качественные и продуманные детали ЦПГ (поршни, шатуны, пальцы, поршневые кольца, втулки, вкладыши и прочие компоненты).

— Рассматриваемый бензомотор компонуется гидравлическими компенсаторами, благодаря которым больше нет надобности прибегать к периодической регулировке тепловых зазоров клапанов.

— Хорошая тяга, как на низких, так и средних оборотах, при этом стоит учитывать, что атмосферный силовой агрегат не компонуется механизмом турбонаддува.

— Отечественная силовая установка почти полностью лишена проблемы, связанной с повышенным расходом смазки (масложор), по крайней мере до 100-120 тысяч километров пробега, правда при условии соблюдения владельцем автомобиля техрегламента завода-изготовителя по обслуживанию двс.

— Запчасти, расходники, ключевые детали для двигателя всегда имеются в наличии, причем как у дилеров, так и на вторичке. Кроме того, расходники (фильтры, жидкости, свечи зажигания, прокладки и другие компоненты) стоят относительно недорого.

— В целом, рассматриваемый силовой узел в конструктивном плане считается довольно простым, причем эта простота отражается, как в обслуживании, так и ремонте (большинство автовладельцев до сих пор по старинке чинят свои “змз-шные” моторы в гаражных условиях).

Минусы отечественного “атмосферника”:

— Частые течи масла из-под заднего сальника коленвала. Основной причиной течи считается недоработанный заводом-изготовителем подшипник коленчатого вала.

— Самым слабым местом системы охлаждения считается водяная помпа, которая имеет свойство ломаться на смешных пробегах (до 50 тысяч километров), однако плюс в том, что стоимость детали невелика, да и заменить насос можно своими руками в гаражных условиях (при наличии необходимого инструмента).

— Также к слабому месту системы охлаждения можно вполне заслуженно отнести термостат, имеющий свойство приходить в негодность даже в процессе обкатки новенького УАЗа (заводской брак детали заложен в перепускном клапане).

— Очень прожорливый силовой агрегат, поэтому многие автовладельцы практически сразу после покупки автомобиля с данным двигателем переводят его на газобаллонные оборудования (ГБО).

— Очень хлипкая система зажигания, в особенности очень ненадёжны датчики, выводящие из строя индивидуальные катушки зажигания, которые в последствии довольно быстро перегорают.

— Достаточно часто сбоит реле регулятора напряжения генератора, из-за чего зачастую страдают свечи зажигания (увеличиваются зазоры).

— Недолговечные свечи зажигания по причине неверно отрегулированных зазоров непосредственно самим производителем (важно: проверяйте зазоры на свечах сразу после покупки автомобиля у дилера).

— Пробои высоковольтных проводов относятся считаются одним из самых распространённых недостатков “змзшного” двигателя. Как правило, подобная проблема появляется у большинства автовладельцев после 80 тысяч километров пробега.

— Вспомогательный ремень, он же ремень генератора, считается недолговечным, его срок службы редко переваливает за 60 тысяч километров пробега, хотя стоит заметить, что именно на этом пробеге производителем заявлена его регламентная замена.

— Обозреваемая силовая установка считается достаточно шумной в процессе эксплуатации, особо хорошо этот недостаток проявляется на холодную.

— Гидронатяжитель системы газораспределения выделяется своей недолговечностью и зачастую он выходит из строя до 90-100 тысяч километров пробега, после чего в большинстве случаев может происходить перескок и/или обрыв приводной цепи, однако проблема на приводит к сгибанию клапанов, благодаря продуманной конструкции деталей ЦПГ.

— Другие недостатки: низкое качество резинотехнических деталей; высокая предрасположенность к перегревам из-за недолговечного термостата, воздушных пробок и не всегда эффективной в работе системы охлаждения; частые вибрации и подтраивания на холостых оборотах (чаще всего этот недуг проявляется в морозную погоду).

Самые распространенные болячки бензомотора серии ЗМЗ 40906 объемом 2.7 литра

1. Троит на холостых оборотах. Если обозреваемый двигатель начинает троить на холостых оборотах, то зачастую причиной подобной проблемы является датчик регулятора давления холостого хода, который быстрее всего вышел из строя. Причина поломки данного датчика заключается в ускоренном износе направляющей иглы и/или окислении контактов внутри самого компонента.

2. Залегание маслосъемных колец и поломка лямбда-зонда. Как правило, залегание маслосъемных колец поршней и выход из строя кислородного датчика имеет свойство наступать ближе к 100 тысячам километров пробега, после чего резко вырастает расход топлива, появляется масложор и, как следствие увеличивается дымность с токсичностью отработанных газов. В большинстве случаев неполадка разрешается заменой изношенных колец и неисправного датчика.

3. Детонация, плавают обороты и тяжелый запуск. В случае появления данных неприятностей, автомеханики рекомендуют сразу же продиагностировать датчик положения коленвала (расположен в передней части мотора на фланце крышки шестерен распредвалов). Для справки заметим, что для исправного функционирования устройства необходимо, чтобы был соблюден зазор между самим датчиком и зубьями диска синхронизации (идеальная величина зазора составляет 0,8-0,82 миллиметра). Поэтому главной причиной поломки датчика коленчатого вала (номер запчасти — 23.3847) в подавляющем большинстве случаев считается отсутствие должного зазора, реже проблема кроется в проводке.

4. Стучат гидрокомпенсаторы. В большинстве случаев гидрокомпенсаторы у рассматриваемого мотора начинают стучать на холостых оборотах и происходит эта неприятность по причине использования низкокачественной смазки, которая не обладает соответствующими допусками. Кроме того, стучать гидрокомпенсаторы могут также из-за сильно загрязненного масляного фильтра, а также чрезмерно изношенного маслонасоса (не справляется с перекачкой смазки и не обеспечивает должное давление в системе). В том случае, если неполадка заложена в моторном масле, то необходимо по возможности заменить смазку на ту, которая предписана производителем мотора. Если причина заложена в маслонасосе, то придется раскошелится и заменить его на сторонний.

5. Частая течь охлаждайки. Течи охлаждающей жидкости у обозреваемого двигателя происходят по причине хронической болячки, которая заключается в хлипких патрубках и соединениях системы охлаждения. Как мы говорили ранее, резинотехнические детали российского производства не отличаются высоким качеством, поэтому течи у мотора происходят с завидным постоянством, причем даже у нового автомобиля. Как правило, проблема разрешается самостоятельным усовершенствованием заводских патрубков и соединений с помощью более надежных сторонних шлангов с хомутами.

6. Вибрация и гул на холодную. При появлении гула и/или вибрации на холостых оборотах, которые исходят от газораспределительной приводной цепи, то в первую очередь необходимо проверить гидравлический натяжитель ГРМ. Дело в том, подобные симптомы являются косвенными признаками сильного износа гидронатяжителя, с заменой которого не стоит затягивать, а то в придачу придется менять еще и саму цепь ГРМ.

Межсервисные интервалы технического обслуживания двигателя ЗМЗ 40906 2.7 MPI 135 л.с

По мнению автоспециалистов, при систематичной эксплуатации атмосферного мотора 2.7 MPI серии ЗМЗ 409 (модификация — 40906) на бездорожье (в тяжелых дорожных или климатических условиях), а также на высоких скоростях и повышенных оборотах, рекомендуется осуществлять периодическую замену моторного масла с фильтрами каждые 7-9 тысяч километров пробега, что позволит снизить риск наступления преждевременных критических помолок тех или иных узлов силовой установки. По большому счету, российский двигатель славится достаточно большим запасом прочности, но при этом требует к себе особого внимания и немалых затрат на заправку. Стоимость нового бензомотора ЗМЗ 40906 у дилера на сегодня оценивается в 150 тысяч российских рублей (примерно 2 000$), а на вторичном рынке этот агрегат можно купить за 55-90 тысяч российских рублей (около 700 — 1 200$), в зависимости от пробега и состояния двс.

Как итог добавим, что по заверениям отечественного завода-изготовителя, завода “ЗМЗ”, примерный минимальный ресурс бензинового силового агрегата 2.7 MPI серии ЗМЗ 409 (40906), которым по умолчанию оснащаются популярные на российском рынке модели УАЗ Патриот и УАЗ Хантер составляет порядка 250 тысяч километров пробега до появления первых серьезных неполадок. Реальный же срок службы атмосферного двигателя ЗМЗ 40906 при соблюдении автовладельцем техрегламента производителя по эксплуатации и обслуживанию транспортного средства зачастую превышает 300 тысяч километров пробега.

ИСТОЧНИК МАТЕРИАЛА — НАШ КАНАЛ НА ЯНДЕКС ДЗЕН

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ! ПРОЯВЛЯЙТЕ ВЗАИМОУВАЖЕНИЕ НА ДОРОГАХ!

Сегодняшняя статья посвящена атмосферному бензиновому двигателю 2.7 MPI 16v 150 л.с заводской серии ЗМЗ 409 ПРО (409051), который по умолчанию устанавливается на отечественный рамный внедорожник УАЗ Патриот (UAZ Patriot). В обзоре будет рассказано о характеристиках, надежности, технических особенностях, конструктивной специфике, отличиях, реальном ресурсе, распространенных проблемах (поломках и заводских болячках), расходе топлива, преимуществах и недостатках 16-ти клапанного атмосферника. Кроме того, из материала вы узнаете, во сколько оценивается новый/поддержанный силовой агрегат ЗМЗ 409 ПРО (409051) у дилера и на вторичном рынке, а также, какие интервалы обслуживания рекомендуется соблюдать при эксплуатации 2.7-литровой силовой установки.

— Крепкая двойная двухрядная приводная цепь газораспределения, которая при должной эксплуатации автомобиля способная ходить до 130-150 тысяч килмоетров пробега и более.

— При обрыве приводной цепи, поршни не гнут клапана (двигатель только заглохнет), благодаря продуманной конструкции деталей цилиндропоршневой группы.

— Наличие гидравлических компенсаторов освобождает автовладельца от периодической регулировки тепловых зазоров клапанов.

— Надежная и крепкая конструкция ключевых деталей цилиндропоршневой группы (поршни, шатуны, кольца и другие компоненты).

— Неплохая тяга на низких оборотах, учитывая то, что обозреваемая атмосферная силовая установка не оснащается системой

— Рассматриваемый мотор неприхотлив к горюче-смазочным жидкостям (моторное масло, антифриз и бензин).

— Силовая установка намного быстрее прогревается до рабочей температуры, нежели предшествующие поколения двс.

— Оптимально настроенная система охлаждения закрытого типа, которая достаточно эффективно справляется с возложенными на нее функциями.

— Обозреваемый двигатель в отличие от предшественников агрегатируется с автоматической коробкой переключения передач.

— Почти полное отсутствие повышенного расхода масла () до 120-140 тысяч километров пробега, при условии соблюдения автовладельцем регламента производителя по техническому обслуживанию силового агрегата.

— Недорогие расходные запчасти, на примере, фильтров, свечей зажигания, прокладок, технических жидкостей и прочих компонентов.

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком. На конвейер данный мотор поставили в 1996-м году. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

Технические характеристики двигателя ЗМЗ-409

• Базовый мотор 409.10 под стандарт Евро-2 мощностью 143 л.с., со степенью сжатия 9, крутящим моментом 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.
• Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, датчик положения дроссельной заслонки (ДПДЗ) здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.
• Модификация 40905.10 аналогична предыдущему, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ. Соответствует экологическому стандарту Евро-4.
• Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л.с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).
• ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, соответствует экологическому стандарту Евро-3. Имеет мощность 112 л.с., устанавливается на Таблетки и Буханки УАЗ 462.
• 4092.10 — несерийная модификация, создана специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в интервале 225 – 235 Нм, мощность — 160 л.с.

Прибавку в мощности до 30% можно получить, если установить на него турбо-компрессор или газовую турбину. Конечно, иностранные производители уже много лет не делают турбированных двигателей с конструкцией, как у «3M3-409». Имеется ввиду рабочий объём и «прожорливость». По этой причине, отыскать серийную турбину бензиновой направленности, по приемлемой себестоимости и соответствующего типоразмера, непросто. Оптимальным вариантом является турбина «Гарретт TB-25». Модель эта – далеко не новинка, но зато она полностью вписывается во все параметры «3M3-409».

Обслуживание ЗМЗ-409

Базовое требование для поддержания полностью рабочего состояния двигателя – использование качественного топлива и технических жидкостей. От чистоты бензина, качества смазки и охлаждающей жидкости зависит срок жизни двигателя.

Следует регулярно проверять:

• уровень моторного масла;
• количество охлаждающей жидкости;
• состояние натяжения ремней и цепей двигателя;
• состояние форсунок. Периодически, при необходимости («троение» мотора и другие проблемы) следует производить их прочистку.

Критичной слабой точкой ЗМЗ 409 принято считать помпу, за состоянием которой следует внимательно следить и менять при появлении признаков неисправности. Важно контролировать и состояние свечей зажигания.

Период проведения некоторых операций по регламенту:

• 6 месяцев/10000 км – замена моторного масла и масляного фильтра;
• 20 тыс. км. или 1 год – проверка состояния системы вентиляции картера, свечей, аккумуляторной батареи, цепей ГРМ и ременных приводов навесного оборудования;
• 1,5 года/30000 км – осмотр выпускного коллектора на прогар, замена топливного и воздушного фильтра;
• 40 тыс. или 2 года — осмотр шлангов и узлов системы охлаждения, замена жидкости в системе;
• 90-100 тысяч км. — замена цепи и роликов ГРМ с натяжителями.

Новый двигатель с бОльшим крутящим моментом от УАЗа ждали очень давно. Конечно, ЗМЗ-409 не оказался именно тем двигателем, которого хотелось, но со своими обязанностями он справляется. Хороший крутящий момент, потрясающая ремонтопригодность, надежность, доступность запасных частей — это, безусловно, плюсы двигателя.

Минусами же является недостаточная эластичность при езде по бездорожью, требовательность к качественным ГСМ (теперь нужен 92 бензин и хорошее масло), более сложное и дорогое обслуживание.

409-й более экономичен, более предсказуем и, будучи своевременно обслуживаемым, не требует промежуточных регулировок и подстроек. У него очень хороший потенциал для модернизации, широкая унификация с другими двигателями линейки.

• Замена двигателя на УАЗ Патриот
• Какие двигатели стоят на Патриоте
• УАЗ Патриот с дизельным двигателем
• УАЗ Патриот 409 двигатель Евро 4

Двигатели “УАЗ-Патриот” оснащаются системой впрыска топлива. Машины с дизельными моторами собираются отдельными партиями. Силовые агрегаты производятся Заволжским моторным заводом (ЗМЗ). На автомобилях ранних выпусков встречался также импортный дизель Iveco. Двигатели машин разных лет выпуска отличаются картером сцепления, рассчитанным на установку российской или импортной трансмиссии.

Замена двигателя на УАЗ Патриот

Установленный на автомобилях мотор изнашивается, после чего проводят капитальный ремонт агрегата или устанавливают альтернативный двигатель. Владелец внедорожника может использовать вместо бензиновой установки ЗМЗ дизельный агрегат, унифицированный по точкам крепления. Из-за разницы в топливной системе придется доработать трубки подачи горючего. Следует учитывать и отличия в коробках передач, что приводит к необходимости модернизации карданных валов и стояночного тормоза.

При использовании двигателей от машин иностранного производства потребуется доработать опоры на раме и установить новый радиатор. Также понадобятся импортная коробка передач и раздаточный редуктор, что повлечет дополнительные доработки конструкции трансмиссии.

При установке мотора с пробегом следует учитывать остаточный ресурс. Перед размещением двигателя на машине рекомендуется провести ремонт узлов. Применение неоригинального силового агрегата требует дополнительных регистрационных действий при постановке на учет.

Какие двигатели стоят на Патриоте

На автомобилях “Патриот” в заводских условиях устанавливались следующие двигатели:

• атмосферный бензиновый агрегат ЗМЗ 409 с рабочим объемом цилиндров 2,69 л и мощностью от 128 л.с.;
• дизельный двигатель ЗМЗ 514, оснащенный турбокомпрессором;
• дизель Iveco F1A.

Завод УАЗ не использовал для Patriot на конвейере других силовых агрегатов. На машинах могут встречаться другие двигатели, самостоятельно установленные владельцами. Попытки применить изделия Mahindra mHawk (Индия) или движок Yuchai YC4Y (Китай) не привели к созданию серийного образца внедорожника.

Силовые установки рассчитаны на использование 5-ступенчатых механических коробок оригинальной конструкции или Hyundai Dymos (зависит от года выпуска автомобиля). В 2019 г. появилась информация о готовности предприятия начать установку автоматической трансмиссии.

2016 SUV 1 3163

С УАЗ Патриот 2016 г. завод предлагал покупателям 135-сильный агрегат ЗМЗ 40906, приспособленный к эксплуатации на бензине сорта А-92 и выше. Расход топлива в смешанном цикле, зависящий от загрузки и условий движения, находится в диапазоне от 11,5 до 14,6 л на 100 км пробега. С середины УАЗ Патриот 2017 г. на конвейер пошел 150-сильный ЗМЗ 409051 Pro, который вытеснил предшественника. Дизели в производственной гамме УАЗ не предусмотрены.

2014 SUV 1 3163

На машинах использовались бензиновые моторы ЗМЗ 40905 и 40906, которые развивают мощность 128 и 135 л.с. Небольшими партиями выпускались внедорожники, оснащенные дизелем ЗМЗ 51432. Но из-за низкого спроса завод отказался от использования дизельных двигателей, сосредоточившись на сборке машин с бензиновыми силовыми установками.

2005 SUV 1 3163

На машинах встречались двигатели с распределенным впрыском бензина ЗМЗ 40905, развивавшие мощность 128 л.с. Небольшими партиями выпускались внедорожники с ранним вариантом дизеля ЗМЗ 514 (113 л.с.) и с импортным дизельным агрегатом Iveco F1A (применялись в 2008-2011 гг.).

Моторы с воспламенением от сжатия отличались рабочим объемом (2235 и 2287 см³ соответственно). Несмотря на пониженный расход топлива и увеличенный крутящий момент, дизельные силовые установки не пользовались популярностью у покупателей.

УАЗ Патриот с дизельным двигателем

“Патриот” с дизельным двигателем выпускался до конца 2015 г. Последние серии машин шли с мотором ЗМЗ 51432, соответствующим нормативам “Евро 4”. Увеличенный крутящий момент позволил улучшить динамические характеристики машины до скорости 120 км/ч. Дальнейший разгон ограничивается возможностями трансмиссии, которой требуется 6 передача (частота вращения коленчатого вала превышает 3000 об/мин). При движении в городском режиме со скоростью 60-70 км/ч расход горючего колеблется в пределах от 10 до 12 л на 100 км пробега.

Недостатком двигателя является низкий крутящий момент при малых оборотах вала. Во время разгона чувствуется эффект запаздывания работы турбокомпрессора (“турбояма”), полка момента начинается от 1800 об/мин. Агрегат удерживает момент на уровне 270 Н*м (на 52 Н*м больше бензинового аналога) до 2800 об/мин, а затем кривая падает вниз. Например, при 3500 об/мин момент снижается до 225-230 Н*м.

При движении по бездорожью на пониженной передаче в раздаточном редукторе “турбояма” не чувствуется. Запас момента позволяет выехать из жидкой грязи или рыхлого грунта без перехода на пониженную скорость в основной коробке.

Но дизель с прецизионной аппаратурой впрыска горючего чувствителен к примесям и сору в солярке, что приводит к выходу из строя форсунок и насоса высокого давления. Дополнительным минусом стала повышенная стоимость таких автомашин. Поэтому после проведения рестайлинга внедорожника “Патриот” в 2017 г. Ульяновский автозавод перестал предлагать их клиентам.

Новый двигатель УАЗ Патриот 2016

С 2016 года для автомобилей, предназначенных для российского рынка, используется бензиновый агрегат ЗМЗ 40906-10, соответствующий нормам “Евро 5”. Дизельная версия была доступна для экспортных поставок, а с 2017 г. сборка таких машин остановилась. Машины 2017-го модельного года стали оснащаться модернизированным силовым агрегатом ЗМЗ Pro мощностью 150 л.с., построенным на базе бензинового двигателя 409.

В конструкции применена двухрядная цепь, которая вращает распределительные валы в головке блока цилиндров. Для регулировки натяжения используются звездочки. Предыдущие версии моторов оснащались башмаками с гидравлическим приводом (от системы смазки). Доработки коснулись системы газораспределения, в которой появились новые распределительные валы. Измененные прокладки снижают вероятность течи масла в процессе эксплуатации агрегата. Ременной привод навесного оборудования получил ролики импортного производства с увеличенным сроком службы.

ЗМЗ 409

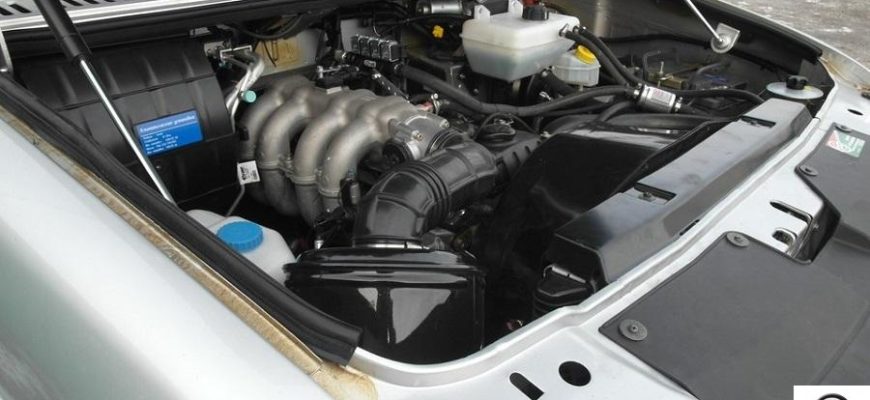

Стандартный для “УАЗ-Патриот” мотор ЗМЗ 409 оснащается чугунным блоком цилиндров, на котором расположена алюминиевая 16-клапанная головка. Для управления клапанами используются 2 распределительных вала, которые имеют цепной привод от коленчатого вала. Зазор между кулачком и стержнем клапана корректируется гидравлическим компенсатором. Подача бензина в полость впускного коллектора осуществляется форсунками с микропроцессорным блоком управления. Система зажигания состоит из индивидуальных катушек, смонтированных в свечных колодцах.

Полезный материал здесь:

Агрегат имеет принудительное жидкостное охлаждение. Для подачи хладагента используется отдельный насос. В магистрали предусмотрен термостат, поддерживающий температуру двигателя в заданных пределах. Радиатор оснащается вентилятором с вязкостной муфтой, которая обеспечивает подачу воздуха в зависимости от температуры. Конструкция силового агрегата позволяет устанавливать систему впрыска газа (монтируется в дилерских центрах).

УАЗ Патриот 409 двигатель Евро 4

Агрегат серии “Евро 4” оснащается улучшенным каталитическим нейтрализатором и блоком управления с соответствующей версией программного обеспечения. Нейтрализатор расположен в отдельном корпусе, который крепится к выхлопному коллектору. В конструкции использованы 2 датчика кислорода, которые корректируют состав топливной смеси.

Двигатель ЗМЗ про развивает мощность 128 л.с. (модификация 40905-10). Аналогичная силовая установка для коммерческих машин УАЗ (старого семейства) развивает 112 л.с. Снижение параметров достигнуто изменением прошивки контроллера и установкой распределительных валов с иным профилем кулачков.

Технические характеристики ЗМЗ 51432

Первые серийные образцы дизеля, базировавшегося на основе блока цилиндров бензинового агрегата ЗМЗ 406, появились на конвейере УАЗ в 2006 г. Начиная с 2012 г. для комплектации машин UAZ Patriot использовалась модификация 51432.10 CRS, соответствующая экологическим требованиям “Евро 4”. Для подачи горючего применены форсунки Common Rail, обеспечивающие давление впрыска до 1600 бар. Подача дизельного топлива регулируется контроллером Bosch, предусмотрена система рециркуляции выхлопных газов с жидкостным охлаждением.

Основные параметры агрегата:

• диаметр цилиндра – 87 мм;
• ход поршня – 94 мм;
• рабочий объем – 2235 см³;
• мощность брутто – 113 л.с. при частоте вращения вала 3500 об/мин;
• крутящий момент брутто – 270 Н*м в диапазоне от 1800 до 2800 об/мин;
• масса в сборе с навесными агрегатами – 220 кг.

Для привода топливной помпы и вспомогательных агрегатов используется единый поликлиновый ремень. В системе подачи воздуха установлен китайский турбокомпрессор F-Diesel (на части агрегатов встречается российский аналог “Турботехника”). Возможна установка картера сцепления, рассчитанного под установку корейской коробки передач Dymos. В зависимости от модификации машины на моторе имеется или отсутствует компрессор кондиционера, стоит гидравлический насос усилителя руля и возможна установка магистрали для подключения автономного отопителя.

В конце 2011 года дизельные УАЗ “Патриот”, оснащённые двигателем Iveco F1A, стали историей Ульяновского автозавода. Почему так получилось и чем запомнился итальянский мотор — поразмышляем в нашем материале.

Дизель Iveco F1A под капотом “Патриота”.

Как “итальянец” оказался на уазике

Нет, наверное, такого жителя российской глубинки, который бы не грезил о дизельном уазовском внедорожнике. Надо сказать, правды ради, что такой тип агрегатов отечественного, польского, австрийского и местами китайского производства перманентно “примеряли” на УАЗы. Но всё как-то не складывалось: российские моторы не отличались надёжностью, импортные — дорого стоили. Хотя обитатели сельской местности довольно хорошо отзывались о польской “Андории”. В начале 2000-х его ставили на “Хантеры”. Полюбился он уазовладельцам за неприхотливость, “всеядность” и пригодность для ремонта. А вот выбором дизеля для свап на “Патриоты” чаще всего становятся моторы от концерна Toyota.

Однако с конца лета 2008-го уазовцами было принято решения перейти на Iveco F1A — дизельные двигатели, которыми комплектовались FIAT Ducato, собиравшиеся в то время на SOLLERS. За почти четыре года “Патриоты”, оснащённые итальянским мотором, были куплены в количестве 7 тыс. штук, что в пять раз меньше продаж бензиновых моделей. Но конец истории этого тандема связан не с покупательской активностью, хотя конструктивно машина требовала доработки под этот силовой агрегат (но об этом позже), а с “разводом” “Соллерс” и FIAT.

Автомеханик-диагност, в профессии 14 лет.

Не успели уазовладельцы оценить обновку, как производители сообщили, что с 2012 года под капотом UAZ Patriot будет дизельный ЗМЗ-51432. Этой новости бывалые уазоводы ни разу не обрадовались, ведь старый 514-й свернул немало крови даже ремонтникам, не говоря уже о владельцах.

Технические особенности и нюансы эксплуатации на “Патриотах”

Итак, в разные промежутки времени двигатель Iveco F1A устанавливался: на IVECO Daily, Bremach-T-Rex, FIAT Dukato, УАЗ “Патриот”. Мотор был специально разработан для лёгких коммерческих автомобилей, став результатом более чем 35-летнего опыта работы в этой области.

Силовые агрегаты этой линейки гарантировали оптимальную эффективность, минимальный расход масла и топлива в сочетании с длительными интервалами обслуживания. Могли устанавливаться как в поперечное, так и в продольные положение. Все характеристики Iveco F1A были разработаны, чтобы гарантировать максимальную надёжность, долговечность и удобство обслуживания.

Эффективность дизеля F1A была достигнута в результате сочетания нескольких элементов:

• турбокомпрессор с изменяемой геометрией;
• снижение трения в двигателе;
• масляный насос с переменным рабочим объёмом;
• оптимизация системы охлаждения;
• калибровка снижения скорости;
• технология Common Rail;
• многоклапанное распределение;
• передовые системы обработки воздуха.

Турбонаддув в F1A.

Агрегат представляет собой четырёхцилиндровый дизель, сконструированный в виде “сэндвича”. Блок мотора сделан из чугуна высокой прочности с толстыми стенками. К крышкам коренных подшипников коленвала, объединённых в единую прочную деталь, крепится стальной масляный поддон. Такой тип конструкции придаёт всему агрегату повышенную жёсткость, ведь ему надо будет работать на авто массой до 6 тонн. Однако у такого конструктива есть свои плюсы и минусы.

прочность при высоких нагрузках

возросшие габариты высоты мотора

Конструкция ГБЦ также интересная. В ней есть всё, что положено, за исключением распредвалов ГРМ. Они собраны в отдельном корпусе, устанавливаемом сверху на ГБЦ. Именно это и привело к увеличению высоты двигателя, зато сделало его наиболее ремонтопригодным.

Впускной распредвал запускается зубчатым ремнём ГРМ, а выпускной — цепью, соединяющей его с впускным валом. Обе детали, имеющие по 3 подшипника, установлены туннельным способом.

На Iveco F1A не нужно регулировать зазоры клапанов ГРМ, поскольку агрегат оснащён специализированными гидрокомпенсаторами.

А теперь про обещанные проблемы Iveco F1A. Собственно, с самим двигателем их особо нет, всё дело в особенностях его компоновки. Здесь глубину брода задаёт не вентилятор охлаждения вкупе с патрубком забора воздуха, как на бензиновых “Патриотах”, а низко расположенный генератор. Если в него попадёт вода, планы на дальнейшее покорение бездорожья будут отменены. Выход — соорудить на месте для генератора некую защитную конструкцию, хоть бы из простой пластиковой бутылки (почему бы не позаботиться об этом в заводских условиях?).

Нет у 116-сильного Iveco и особой прыти. Он тихий, нет зудящих вибраций, но на бездорожье, когда надо точно дозировать тягу, этот дизель просто неудобный. Выход — шаманить с педалью газа.

Расскажите о своих впечатлениях, если успели поездить на дизельном “Патриоте”.
