Схема системы охлаждения УАЗ Буханка
Почти все автолюбители знают, что на автомобиле имеется система охлаждения двигателя. УАЗ Буханка или 452 оснащён простой конструкцией силового агрегата, а поэтому и остальные системы имеют простые конструктивные особенности.

Предназначение системы охлаждения
Система охлаждения УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.
В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.
Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.
Поскольку на данном автомобиле не предусмотрен электровентилятор, а стоит принудительная система охлаждения, то дополнительное остывание радиатора включено постоянно.
Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.
Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.
Схема системы ОЖ
Схема системы охлаждения двигателя УАЗ достаточно простая, она закрытого типа с принудительным циркулированием охлаждающей жидкости. «Охлаждайка» циркулирует по кругу от радиатора, проходя водяной насос и термостат в рубашку охлаждения, и затем возвращается.
Рассмотрим, схему охлаждения силового агрегата на УАЗиках, а в частности на движке с маркировкой 452:

Элемент системы охлаждения
Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.
Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.
Радиатор и вентилятор
На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть. Как показывает практика, радиатор УАЗ Буханка долговечный.
В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.
Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос
Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.
Термостат
Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.
Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.
Патрубки и водяная рубашка
Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.
Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры
Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели температуры.
Вывод
Как видно схема системы охлаждения двигателя УАЗ Буханка (452) достаточно простая. Она легко ремонтируется, а сломанные детали меняются без особого труда. Данный узел состоит из компонентов — радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры.
Датчик ОЖ принципиально отличается от современных, поскольку он не включает вентилятор, а просто показывает температуру «охлаждайки».
Устройство системы охлаждения двигателя УАЗ Буханка
УАЗ «Буханка» это настоящий полноприводный внедорожник, который может проехать там, где не могут другие внедорожники. Данная модель УАЗа выпускается с 1957 года. Этот автомобиль используют, как специальную технику на предприятиях, а так же обычные люди для поездки на рыбалку или охоту.
УАЗ «Буханка» вмещает в себя до 10 человек
Этот автомобиль ценится за свою проходимость и ремонтопригодность, цены на запчасти для него доступные для большинства владельцев, а ремонт можно проводить самостоятельно. На Буханку ставились два двигателя ЗМЗ-402 и ЗМЗ-409, если вы хотите сами заняться ремонтом Буханки, то вам будет интересно устройство системы охлаждения двигателя УАЗ Буханка.
Общее устройство
В этих грузопассажирских авто вагонной компоновки применяется жидкостное охлаждение закрытого типа. ОЖ в системе циркулирует принудительно под воздействием центробежного насоса. В качестве охлаждающих жидкостей производитель рекомендует использовать отечественный «Тосол». Однако в экстренных случаях можно залить в систему охлаждения УАЗа «Буханки» и обычную воду. Объем, включая не только контуры охлаждающей системы, но и отопителя, на большинстве моделей составляет от 13,2 до 15,3 литров.

Схема охлаждающей системы для ЗМЗ-402
Она достаточно проста. Данный силовой агрегат охлаждается за счет жидкости, которая проходит через два контура.

Построена система по кольцевой схеме и состоит из нескольких основных компонентов. Жидкость двигается из радиатора через патрубки в термостат, далее проходит по рубашке охлаждения двигателя. Затем посредством водяного насоса она попадает снова в радиатор. Кроме этого, система охлаждения УАЗа «Буханки» с 402-м двигателем включает в себя электрический вентилятор, температурный датчик, отопители. Рассмотрим каждый элемент отдельно.
Это наиболее нежный компонент в системе. Он чаще всех выходит из строя – современные запчасти не слишком качественные. Функция термостата – контроль потока ОЖ по двигателю. Агрегат ЗМЗ-402, как и многие другие, имеет два круга циркуляции ОЖ – большой и, соответственно, малый.

Когда водитель запускает мотор и тот немного прогреется, жидкость в системе охлаждения УАЗа «Буханки» циркулирует только по малому кругу. Это позволяет быстрее подогреть мотор. Когда температура достигнет примерно 70 градусов, сработает термостат, и ОЖ потечет уже через радиатор охлаждения по большому кругу. Рабочими температурами для 402 двигателя являются показатели в пределах от 82 до 90 градусов. Если мотор не прогревается до этих температур, то это говорит о том, что термостат неисправен. Нередко по причине износа он заклинивает и не открывается.
Помпа
Это очень важный элемент. За счет него жидкость может циркулировать непосредственно по всей системе. В этом двигателе тосол циркулирует постоянно в принудительном порядке. Насос состоит из нескольких элементов – при необходимости он легко разбирается. Расположена помпа в передней части на блоке цилиндров, а в действие она приводится посредством ременного привода.

Радиатор и вентилятор охлаждения
Когда жидкость в системе охлаждения УАЗа «Буханки» пройдет через двигатель, она разогреется. Для охлаждения она должна остыть. Для этого используется радиатор. На этих авто завод-изготовитель устанавливает преимущественно медные 3-рядные радиаторы. Однако владельцы вместо него предпочитают устанавливать алюминиевые решения. Как отмечают отзывы, с ними двигатель охлаждается значительно эффективней.

Радиатор в системе выполняет функцию охладителя. Он охлаждается под воздействием встречного потока воздуха при движении. Когда автомобиль стоит или движется с небольшой скоростью, поток воздуха слабый и не может достаточно обдувать радиатор. Тогда в дело вступает вентилятор. В этом автомобиле он принудительного типа. Элемент вращается при запущенном двигателе, вне зависимости от температуры охлаждающей жидкости. Таким образом, перегреть двигатель очень сложно.
Рубашка охлаждения и патрубки
Для соединения различных узлов системы охлаждения 402-го двигателя УАЗа «Буханки» используются патрубки. Это резиновые изделия в виде трубок. Элементы достаточно надежны, но если они эксплуатируются достаточно долго, то изнашиваются – стареют. Тогда ОЖ может протекать, и уровень ее падает. В результате мотор перегревается.

Рубашка охлаждения – это необходимая часть, без которой мотор просто не будет остывать. Рубашка проходит через весь блок цилиндров. Она выполняет функцию поглотителя тепла. Затем ОЖ выводится к радиатору.
Двигатель ЗМЗ-409
Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.
С помощью этих элементов двигатель не перегревается выше своей рабочей температуры. На первых моделях с таким силовым агрегатом шел трехрядный медный радиатор, но после не слишком удачных испытаний стали устанавливать алюминиевые. Что касается вентилятора, то здесь он уже электрический. Элемент управляется посредством ЭБУ и датчиков температуры ОЖ. Данные о температурах читаются непосредственно из рубашки охлаждения.
Функция данного элемента здесь такая же. Он необходим для открытия или перекрытия пути жидкости с малого на большой круг или наоборот.

Данный термостат на моторе открывается при температуре в 75 градусов. Это одна из важных частей двигателя. Если неисправен термостат, двигатель будет перегреваться.
Она заставляет ОЖ циркулировать по всем контурам системы. Это обыкновенный ничем не примечательный водяной насос. Иногда в нем заклинивают подшипники, и тогда случаются течи тосола.
Отопитель
Это также одна из неотъемлемых частей системы охлаждения УАЗа “Буханки” с 409-м двигателем. Отопитель состоит из патрубков – входящего и выходящего, а также радиатора и электрического вентилятора. Печка активно эксплуатируется зимой, что еще лучше влияет на охлаждение двигателя.
Расширительный бачок
В эту емкость выдавливаются газы и пары, образующиеся в системе в процессе ее эксплуатации. Также это уровень охлаждающей жидкости. Пробка бачка устроена таким образом, что через нее вытесняется лишний воздух.

Температурный датчик
Данный элемент измеряет температуру и отдает результаты измерений в ЭБУ. Далее блок управления регулирует температурный режим. Найти данный датчик можно на термостате.
Недостатки системы
В штатной системе есть только один плюс – она работает. Владельцы не могут сказать, что на безупречно надежна. Все дело в качестве запасных частей. А вот все прочие достоинства, которые есть у этой системы, можно смело списать в минусы. На 402-м моторе слишком малооборотистый вентилятор – количество его оборотов строго ограничено помпой. Чтобы их хватало, нужен большой радиатор. Зимой приходится этот радиатор закрывать, чтобы мотор не замерз. Существуют проблемы и с работой отопителя. Без дополнительной искусственной прокачки тосола тепла можно не ждать.
Решить все эти проблемы можно посредством модернизации системы охлаждения 402 двигателя УАЗ «Буханки» (замена радиатора на многосекционный, установка второй печки и так далее). Многие владельцы дорабатывают ее, увеличивая эффективность работы.
Итак, мы рассмотрели устройство системы охлаждения двигателя УАЗ Буханка с двигателем 409-й и 402-й модели. Устройство весьма простое, однако надежность системы оставляет желать лучшего, как говорят владельцы. Поэтому многим владельцем придется заняться самостоятельным ремонтом системы охлаждения либо самому, либо в специализированном автосервисе.
В состав системы электронного управления двигателем ЗМЗ-409 Евро-2 с блоком управления Микас 7.2 входят следующие датчики системы управления двигателем : положения коленчатого вала или синхронизации, положения распределительного вала или фазы, массового расхода воздуха, положения дроссельной заслонки, температуры охлаждающей жидкости, температуры воздуха, детонации, кислорода или лямбда-зонд.
Датчики системы управления двигателем ЗМЗ-409 с электронным блоком управления Микас 7
Каталожный номер DG-6 0 261 210 113 BOSCH или аналоги : 23.3847 или ДС-1. Индуктивного типа, установлен в передней части двигателя справа снизу. Датчик работает в паре с диском синхронизации, имеющим 60 зубьев, два из которых удалены. Просечка зубьев является фазовой отметкой положения коленчатого вала двигателя: начало 20-го зуба диска соответствует ВМТ первого или четвертого цилиндров двигателя, отсчет зубьев начинается после просечки по ходу вращения коленчатого вала.
Датчик служит для синхронизации фаз управления электромеханизмами системы с фазами работы механизма газораспределения двигателя. Он размечает каждый оборот коленчатого вала на равные угловые отметки (3 градуса), что позволяет рассчитать фазы впрыска и углы опережения зажигания, а также рабочую точку управления двигателем по частоте вращения коленчатого вала.
Номинальный зазор между торцом датчика и зубом диска синхронизации должен быть в пределах 0,5-1,2 мм. К жгуту проводов датчик подключается с помощью трехконтактной розетки с защелкой. Методика проверки датчика синхронизации и внешние проявления его неисправности при работе двигателя ЗМЗ-409 подробно изложены в отдельном материале.
Датчик положения распределительного вала или датчик фазы.
Каталожный номер PG-3.1 0 232 103 006 BOSCH или аналоги : ДФ-1, 406.3847050-04 или 406.3847050-05. Датчик работает в паре с отметчиком распределительного вала, выполненным в виде отогнутой пластины, установленной на выпускном распределительном вале. Служит для определения фазы ВМТ первого цилиндра, то есть он позволяет определить начало очередного цикла вращения распределительного вала. К жгуту проводов датчик подключается с помощью трехконтактной розетки с защелкой.

Методика проверки датчика положения распределительного вала и возможные внешние проявления его неисправности при работающем двигателе ЗМЗ-409, подробно изложены в отдельном материале.
Датчик массового расхода воздуха.
Каталожный номер HFM5-4.7 0 280 218 037 BOSCH или 20.3855 SIEMENS. Датчик крепится с одной стороны к дроссельному устройству, с другой — к воздушному фильтру с помощью резиновых патрубков и хомутов. При установке датчика нужно соблюдать его ориентацию, то есть стрелка, изображенная на корпусе датчика, должна совпадать с направлением воздушного потока к двигателю. Электросоединитель датчика должен быть повернут в сторону радиатора и ориентирован строго горизонтально.

Датчик позволяет определить массу воздуха, засасываемого двигателем, и рассчитать рабочую точку управления по цикловому наполнению цилиндров воздухом. К жгуту проводов блока управления датчик подключается с помощью контактной розетки с защелкой. На датчике может быть установлен потенциометр регулировки содержания СО в отработавших газах двигателя.
Методика проверки датчика массового расхода воздуха и возможные внешние проявления его неисправности при работающем двигателе, подробно изложены в отдельном материале.
Датчик положения дроссельной заслонки.
Каталожный номер DKG-1 0 280 122 001 BOSCH или аналог 406.1130000-01. Датчик устанавливается на дроссельном устройстве сверху и крепится к нему двумя винтами. Ось дроссельного устройства имеет ориентирующую лыску, которую при установке датчика совмещают со шлицем на цанговом зажиме оси датчика, соединение осей уплотняют резиновым кольцом.

Служит для определения степени и темпов открытия дроссельной заслонки. Датчик представляет собой потенциометр с токосъемником, перемещающимся по радиусу токопроводящего сектора 0-100 градусов. Выходное сопротивление потенциометра изменяется в зависимости от степени открытия дроссельной заслонки. Электропитание датчика осуществляется стабилизированным напряжением (5+0,2) В от блока управления. Подключение датчика к жгуту проводов производится посредством трехконтактной розетки с защелкой.
Методика проверки датчика положения дроссельной заслонки и возможные внешние проявления его неисправности при работающем двигателе, подробно изложены в отдельном материале.
Датчики температуры охлаждающей жидкости и датчик температурного состояния впускного трубопровода, температуры воздуха.
Одинаковые, взаимозаменяемые, каталожный номер 19.3828. Датчики устанавливаются : температуры охлаждающей жидкости — на корпусе термостата, температуры воздуха — на ресивере двигателя. Соединения уплотняются герметиком. Служат для контроля за тепловым состоянием двигателя.
Датчик температуры представляет собой полупроводниковый стабилитрон, который имеет обратное включение и запитывается постоянным рабочим током +5В от блока управления. Выходное напряжение датчика изменяется в зависимости от температуры окружающей среды. Подключение датчиков к жгуту проводов производится посредством двухконтактных розеток с защелками.
Методика проверки обоих датчиков температуры и внешние проявления их неисправности при работе двигателя ЗМЗ-409 подробно изложены в отдельном материале.
Датчик детонации.
Каталожный номер KS 0 261 231 046 BOSCH или аналоги : GT-305 или 18.3855. Служит для определения детонации двигателя и позволяет блоку управления скорректировать угол опережения зажигания для устранения детонации. Подключение датчика к жгуту проводов производится посредством двухконтактной розетки с защелкой.

Методика проверки датчика детонации и внешние проявления его неисправности при работе двигателя подробно изложены в отдельном материале.
Датчик кислорода или лямбда-зонд.
Каталожный номер 5WK9-1000G SIEMENS или аналог. Датчик устанавливается в системе выпуска отработавших газов двигателя на приемной трубе глушителя перед нейтрализатором. Для комплектации системы управления двигателем без нейтрализатора на место датчика кислорода установлена заглушка.
Служит для индикации состояния топливо-воздушной смеси на уровне стехиометрического состава, при котором коэффициент избытка воздуха примерно равен 1,0, что позволяет блоку управления обеспечивать оптимальные условия для работы нейтрализатора отработавших газов.
Датчик представляет собой обогреваемый диффузионный электрохимический зонд, состоящий из твердого электролита на основе диоксида циркония (ZnO2). Зонд вырабатывает электрический сигнал около 0,8-1,0 Вольт при пониженной концентрации кислорода в отработавших газах (богатая смесь) и 0,2-0,4 Вольт при повышенной концентрации кислорода (бедная смесь).
Датчик имеет металлический корпус с резьбой М18х1,5 и гайкой под ключ S22, перфорированный защитный наконечник для диффузионного зонда. Подключение датчика к жгуту проводов производится посредством контактной вилки с защелкой.
Методика общей проверки датчика кислорода и возможные неисправности систем двигателя, которые могут влиять на его работу подробно изложены в отдельном материале.
Датчик температуры охлаждающей жидкости Уаз Патриот
Современные моторы сегодня располагают многими электронными системами, позволяющими не только осуществлять управление режимами работы агрегата, но контролировать их состояние. Для этих целей производители применяют электронные блоки управления, в память которых информация стекается от присутствующих датчиков.
Такому подходу также отдает предпочтение отечественный производитель ульяновских внедорожников, популярным детищем которого является модель UAZ Patriot 409 двигатель.
Сегодня поговорим о датчиках температуры всасываемого в мотор УАЗ Патриот 409 двигатель воздуха и хладагента в контуре охлаждения.
Благодаря этим устройствам, впрочем, как и иным электронным компонентам, мотор «ЗМЗ-409» можно по праву считать современным агрегатом.
Выясним, какие неисправности могут ожидать указанные датчики, а также разберемся в основах принципа их функционирования и как заменить пришедший в негодность элемент в автомобиле UAZ Patriot 409 двигатель.

Конструктивные особенности датчика
Обозначенные температурные датчики в УАЗ Патриот 409 двигатель нельзя назвать конструктивно сложными изделиями. Оба компонента являются обычными термисторами, то есть электрическими приборами, которые под воздействием на них непрерывно изменяющейся температуры способны менять свое выходное сопротивление.
Датчик температуры, который отвечает за отслеживание состояния охлаждающей жидкости, присутствует на корпусе термостата. Элемент, что регистрирует температуру всасываемого в мотор воздуха, располагается у впускного коллектора.
Оба датчика посредством проводки имеют электрическую связь с электронным модулем управления работой двигателя в машине UAZ Patriot 409 двигатель. Для датчиков характерен тип устройств «19.3828».
Принцип работы датчика температуры
Он прост. Во время повышения воздействующей на датчик температуры его сопротивление начинает понижаться. Если картина меняется наоборот, то датчики ведут себя аналогичным образом: при понижении температуры повышают свое сопротивление.
Изменения сопротивлений вызывают такие же корректировки показателя выходного напряжения. Заметим, что питание датчика от ЭБУ является постоянным и равно 5 Вольт. В цепь к датчику подключается резистор, обладающий собственным сопротивлением в 2 кОм.
Вслед за температурой и сопротивлением изменяется напряжение элемента, что сразу же регистрируется электронным блоком управления (ЭБУ). По указанному изменению показаний бортовой контроллер осуществляет управление работой дроссельной заслонки или корректирует режим функционирования регулятора холостого хода.
Если рассматриваемые нами датчики пришли в негодность, то это не станет для владельца шоком, ведь стоимость каждого из компонентов незначительная – порядка 250 руб. за единицу.
Как видно, конструкция двух датчиков идентична, о чем можно убедиться по фото ниже.
Внимание! Для разных годов выпуска внедорожника УАЗ Патриот 409 двигатель конструкция обоих датчиков может носить некоторые отличия. Каталожный номер изделия следующий: «40523.3828000». Он поможет правильно отыскать и приобрести необходимый датчик температуры. Замена случается не так часто, поскольку датчики обладают существенным ресурсом. Если такая потребность все-таки возникла, то владельцу будет интересно, как правильно выполнить ремонтную процедуру.
Замена датчика температуры
Рассмотрим УАЗ Патриот 409 двигатель с экологической системой «Евро-3». Для ремонта понадобится только один ключ, типоразмер которого «19».
Оба датчика подключены непосредственно к бортовой сети, поэтому в целях предотвращения электрического замыкания рекомендуется обесточить автомобиль путем «сброса» минусовой клеммы с вывода батареи.
Датчик температуры охлаждающей жидкости находится в непосредственном контакте с хладагентом, поэтому для избегания утечек жидкости рекомендуется произвести частичный слив антифриза из контура. Для этого откручиваем пробку на блоке движка и производим частичный отбор хладагента в небольшую емкость, способную вместить около 2 литров.
Дальнейшие манипуляции выглядят так:
- Отжимаем фиксатор, после чего колодку с подводящими проводами отводим в сторону.
- Применяем ранее обозначенный ключ («19»). С его помощью откручиваем датчик температуры охлаждающей жидкости от термостатного корпуса.
- Теперь приступаем к демонтажу «воздушного» датчика.
- Аналогичным образом демонтируем второй компонент.
- Далее устанавливаем новые аналоги в обозначенные места, действуя в обратном порядке.
Внимание! Перед монтажом рекомендуется проверить новые датчики.
Важно! Если датчик температуры охлаждающей жидкости присутствует абсолютно во всех модификациях УАЗ Патриот 409 двигатель, то элемент, отвечающий за температуру подаваемого воздуха, обнаружить на некоторых версиях внедорожника не удастся.
Как это выполнить? Сейчас выясним!

В завершении о способе проверки
Чтобы выполнить правильную проверку изделий потребуется обзавестись следующими устройствами и приспособлениями:
- Мультиметром или обычным вольтметром. Посредством данных приборов необходимо будет измерить напряжение на выводах каждого из датчиков.
- Аккумулятором (12 В).
- Реостатом, который после коммутации с батареей будет выдавать пониженное до 5 Вольт напряжение питания датчиков.
- Амперметром для измерений величины тока.
Собрав нехитрую схему, проверяем уровень показаний обозначенных параметров и сравниваем с регламентными показаниями.
Ниже можно увидеть схему подключений всех компонентов для проверки датчиков.
Плавает температура охлаждающей жидкости уаз патриот
Двигатель ЗМЗ 409 выпускал Заволжский моторный завод для транспортных средств, производимых на Ульяновском автомобильном заводе. Так, автомобили УАЗ получили модернизированный ЗМЗ 405 с некоторыми изменениями, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа.
Стрелка температуры двигателя скачет, плавает или прыгает
Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.
Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.
Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.
Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.
Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.
Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.
Заправочные объемы автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 и их модификации
* На автомобилях УАЗ-39094, УАЗ-3303 и их модификациях возможна установка только основного бака
** Включая пусковой подогреватель
Заказать книгу по ремонту и эксплуатации
Стрелка температуры прыгает при рабочем термостате и ДТОЖ
В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.
Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.
В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т.д.
Общее описание системы охлаждения
Система охлаждения ЗМЗ 409 имеет типичную конструкцию для всех моторов, производимых Заволжским заводом. Так, силовой агрегат построен с закрытой системой охлаждения, в которой имеются следующие элементы:
- Радиатор.
- Водяная рубашка блока и ГБЦ.
- Водяной насос.
- Расширительный бачок.
- Термостат.
- Патрубки.
- Радиатор и вентилятор отопителя.
- Электровентилятор основного радиатора.
- Датчик температуры ОЖ.
Что в итоге
Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.
Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же полностью выходит на рабочие температуры. Чтобы это проверить, можно подключить диагностическое оборудование, посредством которого можно увидеть реальную температуру ДВС. Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.
Как понять, что двигатель начал перегреваться: очевидные и скрытые признаки перегрева мотора. Распространенные причины, по которым возникает перегрев.
Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.
Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.
Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.
Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.
Двигатель медленно прогревается на холостом ходу или в движении: почему так происходит. Возможные неисправности системы охлаждения, другие причины.
Технические характеристики двигателя
Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.
Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:
Снятие и проверка датчиков управления двигателем УАЗ Патриот
Датчики СУД снимаем для проверки и для замены.

Замена датчика температуры охлаждающей жидкости
Датчик типа 19.3828 представляет собой термистор.

Сопротивление датчика изменяется в зависимости от температуры.
Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 вольт через резистор 2 кОм.
При низкой температуре сопротивление датчика высокое, при высокой температуре низкое.
Электронный блок управления рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике.
На холодном двигателе падение напряжения высокое, на прогретом двигателе – низкое.
Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.
Чтобы заменить датчики температуры охлаждающей жидкости, и температуры во впускном трубопроводе нужен ключ на 19.
Отсоединяем минусовую клемму аккумулятора
Сливаем часть охлаждающей жидкости из радиатора.


Отсоединяем колодку жгута проводов от разъема датчика, отстегнув пружинный замок
Выкручиваем датчик из корпуса термостата

Таким же образом снимаем датчик температуры воздуха во впускном трубопроводе.
Чтобы проверить датчики, нужно собрать схему:

Сопротивлением 1 по миллиамперметру 4 устанавливаем ток в цепи 1-1,5 мА.
При температуре + 25°C вольтметр 3 должен показать напряжение 2,957-3,022 вольта.
Изменяя окружающую температуру датчика, измеряем значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы:
- — при температуре +40° С – 2,287-2,392 В;
- — при температуре +90° С – 3,642-3,737 В.
Неисправный датчик заменяем.

Для изменения температуры датчика используем емкость с водой.
Замеряем сопротивление датчика при различных значениях температуры воды
Устанавливаем датчики в обратном порядке.
При установке датчика температуры охлаждающей жидкости смазываем резьбовую часть датчика герметиком.
Проверка и замена датчика положения коленчатого вала
Датчик положения коленвала типа DG-6 0261210113 фирмы BOSCH или 23.3847 индуктивного типа.
Датчик определяет угловое положение коленчатого вала двигателя, для синхронизации работы всех систем двигателя.

Датчик коленвала представляет собой стержневой магнит 3 (рис. 7), на котором установлена обмотка 1.
При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, который является информацией для ЭБУ о частоте вращения коленвала.
Два зуба на диске отсутствуют.
При прохождении впадины на диске мимо магнита формируется импульс, по которому ЭБУ определяет, что поршень первого цилиндра находится в верхней мертвой точке.
Если неисправен датчик. Двигатель перестает работать.
Предварительно датчик можно проверить на двигателе.
Для окончательной проверки датчик снимаем с двигателя для этого:
Выключаем зажигание и отключаем минусовую клемму аккумулятора.

Нажимаем на пружинный фиксатор колодки и разъединяем колодку датчика.
Подсоединяем один щуп тестера, включенного в режиме омметра, к центральному выводу колодки проводов датчика, а второй щуп к любому боковому выводу.
Сопротивление обмотки датчика должно быть 700-900 Ом.
Для окончательной проверки снимаем датчик.


Отгибаем хомуты крепления жгута проводов датчика к впускной трубе и блоку цилиндров
Выкручиваем болт крепления и вынимаем датчик из отверстия в блоке цилиндров двигателя


Присоединяем к выводам датчика тестер, включенный в режиме измерения напряжения
Быстро подсоединяем к сердечнику датчика металлический предмет.
Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, то датчик неисправен и его следует заменить.
Устанавливаем датчик в обратном порядке.
После установки датчика проверяем зазор между его сердечником и зубьями диска синхронизации. Зазор должен быть 1-1,5 мм.
Проверка и замена датчика распредвала
Тип датчика PG-3.1 0232103006 Bosch или 406.3847050-05 или ДФ-1. Действие датчика основано на эффекте Холла.
Установлен датчик в левой задней части головки блока цилиндров.
По информации датчика ЭБУ определяет момент установки поршня первого цилиндра в ВМТ такта сжатия, для расчета последовательности впрыска топлива по порядку работы цилиндров.
При неисправности датчика фазы контроллер включает сигнальную лампу в комбинации приборов и переходит в резервный режим подачи топлива одновременно во все цилиндры. На этом режиме возрастает расход топлива и будет плохой запуск двигателя, особенно первый запуск, после простоя.
Для снятия датчика отсоединяем минусовую клемму аккумулятора


Отстегнув пружинный фиксатор, разъединяем колодки проводов датчика фазы
Снимаем с металлического держателя колодку проводов датчика

Выкручиваем болт крепления и вынимаем датчик из отверстия в головке блока цилиндров.

Собираем схему для проверки и подсоединяем провода к клеммам аккумулятора. При этом светодиод 4 должен загореться и сразу погаснуть.
Перемещаем вблизи стержня датчика металлический предмет (например, отвертку).
Если датчик исправен, светодиод должен кратковременно загореться. Если светодиод не горит, датчик неисправен, его необходимо заменить.
Замена датчика массового расхода воздуха (ДМРВ)

На двигателе устанавливается датчик типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01. Устанавливается между шлангом воздушного фильтра и шлангом впускной трубы.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха.
Например: при температуре в ноль градусов сопротивление 5,5 Ом; при температуре -20° сопротивление 13,9 Ом; при температуре +20° сопротивление 2,4 Ом.
Если датчик температуры воздуха неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу в комбинации приборов. Контроллер при неисправном датчике, меняет показания датчика на фиксированное значение в 33° С.
Для замены датчика отсоединяем минусовую клемму аккумулятора


Отжимаем снизу отверткой или пальцем пластмассовый фиксатор и отсоединяем колодку проводов от датчика массового расхода воздуха
Ослабляем затяжку хомутов крепления

Снимаем шланги с датчика и снимаем датчик с автомобиля
Обращаем внимание на состояние резиновой прокладки, повреждение ее приводит к перебоям в работе двигателя.
Снятие и проверка датчика положения дроссельной заслонки
Устанавливается датчик типа 406.1130000-01 или DKG-1 0280122001 производства Bosch

Датчик представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100°.


Отсоединяем от датчика колодку проводов
Измеряем сопротивление между выводами 1 и 2 колодки датчика. У исправного датчика оно должно быть около 2 кОм.
Подключаем тестер к выводам 2 и 3.
При открытом положении дроссельной заслонки сопротивление должно быть 0,7-1,38 кОм, при закрытом положении – 2,6 кОм.


Для замены неисправного датчика положения дроссельной заслонки выкручиваем два винта его крепления
Устанавливаем новый датчик в обратном порядке.
Проверка и замена датчика детонации

Датчик детонации 02612311046 Bosch, или 18.3855 устанавливается на блоке цилиндров с правой стороны под впускным трубопроводом около четвертого цилиндра.

Датчик представляет собой пьезоэлектрический прибор, который воспринимает вибрации стенки блока, вызванными ударными волнами при детонации в цилиндрах двигателя.
При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом детонационных ударов.
Электронный блок (контроллер) по этим импульсам регулирует опережение зажигания для устранения детонационных вспышек топлива.
При выходе из строя датчика загорается лампочка неисправности, и контроллер переходит на резервный режим работы с более поздним углом опережения зажигания. При этой неисправности увеличивается расход топлива и уменьшается мощность двигателя.
Для снятия датчика отключаем минусовую клемму аккумулятора


Выводим шланг отопителя из держателя на болту датчика
Отсоединяем разъем жгута проводов от выводов датчика, отстегнув пружинный замок колодки

Откручиваем гайку, снимаем кронштейн шланга отопителя со шпильки, вкрученной в стенку головки блока цилиндров, и снимаем со шпильки датчик.


Присоединяем к выводам датчика тестер, в режиме напряжения. Постукайте по корпусу датчика твердым предметом, например отверткой – напряжение должно меняться. Если напряжение остается неизменным, то датчик неисправен.
Датчики концентрации кислорода (лямбда-зонд)
Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью.

Для корректировки расчетов длительности впрыска используется информация о наличии кислорода в отработавших газах. Эту информацию выдает управляющий датчик кислорода.
Кислород, содержащийся в отработавших газах, реагирует с чувствительным элементом датчика, создавая разность потенциалов на выходе датчика.
Разность потенциалов изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).
Управляющий датчик концентрации кислорода установлен на приемной трубе системы выпуска до каталитического нейтрализатора отработавших газов.
Для нормальной работы температура датчика должна быть не ниже 300° С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
По выходному напряжению датчика кислорода ЭБУ определяет, какое количество смеси подавать на форсунки.
Если смесь бедная (низкая разность потенциалов на выходе датчика), то подается команда на обогащение; если смесь богатая (высокая разность потенциалов), подается команда на обеднение смеси.

На автомобилях с двигателем Евро-3 в выпускной трубе после нейтрализатора дополнительно устанавливается диагностический датчик концентрации кислорода. Он работает по такому же принципу, что и управляющий датчик и взаимозаменяем.
Эффективность работы нейтрализатора оценивается блоком управления двигателем путем сравнения сигналов управляющего и диагностического датчиков.
Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Одинаковые показания указывают на неисправность нейтрализатора.
Для замены датчиков отсоединяем минусовую клемму аккумулятора


Разъединяем колодку датчика и жгута проводов
Выкручиваем датчик из приемной трубы

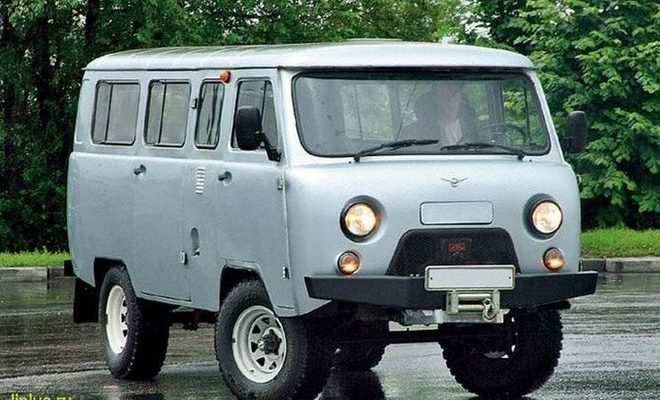

Система охлаждения и отопления автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости.
Система охлаждения и отопления УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.
Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :
— Каналы для прохода охлаждающей жидкости в головке блока цилиндров . — Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров. — Радиатор системы охлаждения. — Водяной насос. — Вентилятор системы охлаждения. — Гидромуфту привода вентилятора системы охлаждения. — Расширительный бачок. — Двухклапанный термостат. — Датчик указателя температуры охлаждающей жидкости. — Датчик температуры охлаждающей жидкости блока управления двигателем. — Сливную пробку радиатора. — Сливной кран или пробку блока цилиндров. — Шланги подогрева дроссельного устройства. — Соединительные патрубки и шланги.
Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3.

Схема системы охлаждения и отопления автомобилей УАЗ вагонной компоновки с двигателем ЗМЗ-40911 Евро-4.

Система охлаждения автомобилей УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, согласно руководства по эксплуатации, должна быть круглогодично заправлена низкозамерзающей охлаждающей жидкостью ТОСОЛ-А40М или ОЖ-40 «Лена». При температуре окружающего воздуха ниже минус 40 градусов, в системе охлаждения должна применяться низкозамерзающая жидкость ТОСОЛ-A65М или ОЖ-65 «Лена».
Емкость системы охлаждения двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, включая систему отопления, составляет :
— Для автомобилей УАЗ-374195 и УАЗ-330395 : 12,7 литра. — Для автомобилей УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-220695 : 13,7 литра. — Для автомобилей УАЗ-330365 и УАЗ-390945 : 13,6 литра.
Рабочая температура охлаждающей жидкости в системе охлаждения должна находиться в пределах 80-105 градусов. Допускается кратковременная, не более пяти минут, работа двигателей ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4 при повышении температуры охлаждающей жидкости до 109 градусов. В случае загорания контрольной лампы перегрева охлаждающей жидкости надо немедленно установить и устранить причину перегрева.
Система отопления УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.
Жидкостная, совмещенная с системой охлаждения двигателя, система отопления автомобилей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 включает в себя :
— Радиатор отопителя кабины. — Радиатор отопителя салона, кроме автомобилей УАЗ-374195, УАЗ-330395, УАЗ-330365. — Дополнительный насос системы отопления. — Штуцер подачи охлаждающей жидкости в отопитель салона. — Кран включения отопителей с дистанционным управлением. — Сливной кран или пробка системы отопления.
Система отопления на автомобилях с двигателем ЗМЗ-4091 Евро-3 отличается от системы отопления автомобилей с двигателем ЗМЗ-40911 Евро-4 местом расположения дополнительного электрического насоса системы. В первом случае он включен в магистраль радиатора отопителя кабины, а во втором — в магистраль радиатора отопителя салона.
Для нормальной работы отопителей кабины и салона, температура охлаждающей жидкости в системе охлаждения двигателя должна быть не менее 80 градусов. Для включения обоих отопителей в работу, необходимо дистанционной из кабины или вручную открыть кран включения отопителей и в случае надобности включить дополнительный насос системы отопления.
Для повышения интенсивности обогрева кабины и салона оба отопителя оснащены электродвигателями МЭ236 мощностью 25 Ватт с лопастным вентилятором. Их включение и выключение производится отдельными выключателями на панели приборов. Силу внешнего потока воздуха, проходящего через радиатор отопителя кабины, может регулироваться изменением положения крышки вентиляционного лючка передка.
При низких температурах воздуха можно установить на автомобиль утеплитель, который крепится на облицовке радиатора с помощью винтов. В этом случае можно будет регулировать температуру жидкости в системе охлаждения и отопления двигателя путем закрытия или открытия клапана утеплителя.
