Уаз патриот кузов на раме или нет

Назначение

Подушки кузова на внедорожнике УАЗ Патриот, собственно, как и на других автомобилях, предназначены для того, чтобы устранить вибрации и дребезжание кузовной конструкции автомобиля. Если подушки двигателя обеспечивают устранение прямого контакта стальных оснований между собой, что не вызывает вибрации кузова от работы мотора, то с кузовными подушками примерно такая же ситуация.

Кузовные подушки предназначены для того, чтобы во время движения кузов автомобиля был максимально ограничен от контакта с рамой и подвеской автомобиля. В таком случае удается избежать самого неприятного момента – ощущения всех неровностей дороги на себе. Наверное, кому-то уже приходилось ездить на автомобиле, в котором данные приспособления уже потеряли свои свойства. Ощущение не из приятных, ведь мало того, что автомобиль стал словно деревянным, так еще и появляется неприятный металлический скрежет, режущий слух. Поэтому обойтись без резиновых прокладок между рамой и кузовом на автомобиле УАЗ Патриот практически невозможно. Сегодня уделим внимание о том, что же собой представляют данные изделия, где они располагаются и как осуществляется их замена.

Подушки на внедорожник УАЗ Патриот представляют собой резиновые основания круглой формы, а с обеих сторон установлены стальные шайбы. Эти шайбы предохраняют резиновое основание от быстрого истирания. Ниже на фото приведен комплект втулок для внедорожника УАЗ Патриот.

Как видно на фото, что количество проставок между рамой и кузовом внедорожника достаточно приличное. Поэтому очень важно знать, где они расположены. Всего на внедорожнике 10 точек для установки данных приспособлений. Ниже на схеме можно увидеть места расположения всех подушек на Ульяновском авто. В центре каждой подушки имеется соответствующее отверстие, через которое проходит болтовое крепление. Ведь именно с помощью болтовых соединений крепится кузов к раме.

Схема мест установки проставок

Важно знать, что подушки на УАЗ Патриот обладают двойным действием, то есть работают на сжатие и растяжение. В результате двойного действия кузов автомобиля имеет более плавный ход, что повышает комфортабельность для пассажиров.

Стоимость такого стандартного комплекта на УАЗ Патриот составляет около 1000-1500 рублей. Но зачастую при изнашивании подушек, автовладельцы прибегают к установке уже не штатных изделий, а специальных проставок для осуществления такого тюнинга, как боди-лифт. Когда же требуется замена подушек кузова к раме и как определить неисправность изделий?

Причины выхода из строя

Как мы уже выяснили, подушки представляют собой ни что иное, как обычную спрессованную резину, которая поддается воздействию различных факторов. Итак, первым негативным фактором является вес автомобиля. Ведь именно немалая масса кузова внедорожника располагается на этих изделиях, в результате чего имеем их проседание. Но изделия рассчитаны на такую массу, поэтому негативного влияния они практически не испытывают. Если же внедорожник перегрузить тяжелым грузом, то это отразится и на подушках, которые потеряют свою упругость. Все зависит отпериодичности перегруза автомобиля.

Отработавшие свое подушки

Наиболее высокие нагрузки испытывают не задние подушки кузова, а передние, так как на них постоянно давит вес двигателя, который составляет около 700 кг.

Негативно влияют на изделия и погодные условия. Ведь во время сильных морозов и жарких солнечных дней резине свойственно менять свои характеристики, в результате чего происходит ее постепенное рассыхание и потеря эластичности. Поэтому в итоге получаем уже не виброгасящую прокладку из резины, а просто шайбу из спрессованного материала.

Если говорить о том, когда же нужно заменять подушки на внедорожнике УАЗ Патриот, то точного ответа при этом вы не получите даже от самих инженеров Ульяновского завода. Ведь на срок эксплуатации данных приспособлений немалое значение оказывает характер передвижения. Если автомобиль передвигается по городским дорогам с высоким качеством покрытия, то вспоминать о проблемах с неисправностью кузовных подушек потребуется очень нескоро. Но вот когда УАЗ Патриот преимущественно преодолевает различные препятствия, двигаясь по бездорожью, то задуматься о замене подушек придется в недалеком будущем.

Аналоги из резины и полиуретана

Зачастую усредненным значением пробега, когда может потребоваться замена данных приспособлений на УАЗ Патриот, является 60-100 тысяч км. Во многих случаях замена требуется при пробеге в 60 тысяч, но есть такие автовладельцы, которые даже при 150 тысячах км на спидометре, еще ни разу не осуществляли замену подушек кузова.

Как определить необходимость замены?

Очень часто владельцы Патриотов встречаются с такой проблемой, когда какая-то часть автомобиля становится ощутимее ниже и при этом появляются неприятные стуки во время движения. Первоначальный осмотр показывает, что подвеска при этом не имеет никаких неисправностей, а перекос кузова налицо. Следствием такого перекоса в большинстве случаев оказывается провисание кузова к раме в результате проседания резиновых проставок.

Определить неисправность подушек можно по следующим признакам:

Место соединения кузова и рамы

• Ухудшается управляемость автомобилем. Ведь проседание какой-либо стороны кузова к раме вызывает перекос, негативно отражающийся на управляемости.
• Появляются посторонние шумы в области неисправных подушек. Это звук зачастую представлен в виде стука или скрежета, появляющийся во время движения автомобиля.
• Ощутимые вибрации в салоне внедорожника в момент передвижения и работы двигателя.
• Дополнительным признаком неисправности является визуальный осмотр креплений. Если крепление кузова к раме проседает, то это говорит о необходимости скорейшей замены подушек.

Чтобы произвести визуальный осмотр на состояние всех проставок, следует установить автомобиль на смотровую яму и уже из нее осуществлять анализ. Если же хоть одна резиновая проставка имеет явное состояние изношенности, то следует произвести замену всех изделий комплектом.

Замена подушек кузова не представляет собой особой сложности, но выполнять процесс рекомендуется вдвоем. Принцип замены заключается в соблюдении порядка проведения работ. Таким образом, в первую очередь, осуществляется извлечение задних подушек, а затем передвигаясь последовательно – центральных и в завершение – передних. Рассмотрим, где же располагаются подушки и как нужно их извлекать:

• Чтобы найти место расположения подушек в задней части, необходимо открыть заднюю дверь и под ковриком найти две головки болтов, с помощью которых осуществляется крепление изделий к раме.
• Болт предстоит выкрутить, после чего с помощью двух домкратов приподнять кузов автомобиля УАЗ Патриот и удалить изношенные детали. На их место устанавливаются новые детали, после чего следует завинтить болт до половины.
• Далее отвинчиваются два болтовых соединения в задней части под сидениями, и аналогичным образом осуществляется отвинчивание креплений и замена подушек.
• Под ковриком водителя и пассажира находятся еще два болта, крепление которых следует также удалить. Поддомкрачивается передняя часть авто и осуществляется замена деталей на новые.
• В передней части под радиатором находится еще два крепления. Аналогичным образом демонтируются старые изделия и заменяются на новые. В завершение очень важно не забыть завинтить все болтовые соединения до отказа. После этого процесс замены основных подушек можно считать завершенным. Остается установить дополнительные элементы, после чего замену можно считать завершенной. Дополнительно поверх подушек устанавливаются проставки из полиуретана, которые собственно и дают возможность осуществления боди-лифта автомобиля.

https://youtube.com/watch?v=Dqfw4OqTBN8%3Ffeature%3Doembed

Дизайн Патриота

Новый внедорожник УАЗ Патриот – это автомобиль, который совместил в себе высокие показатели проходимости вместе с комфортабельностью. Новый УАЗ Патриот 2015 является истинным тому доказательством. Внешне дизайн на новом автомобиле приобрел новую радиаторную решетку V-образной формы. Благодаря такой решетке отечественный УАЗ стал похож на современную иномарку.

Изменилась и оптика автомобиля, причем как передняя, так и задняя. Передние фары выглядят шикарно, а светодиодная лента подчеркивает габариты автомобиля, как в дневное время, так и в темное время суток. Задние фары на новом Патриоте имеют обтекающую форму, плавно переходящую на боковую часть кузова. Передний пластиковый бампер на новом УАЗе гармонично дополнен противотуманными фонарями округлой формы с желтым галогенным светом.

На задней двери осталась прежняя запаска, но только теперь в обновленном чехле, более приятным на внешний вид.

Боковые зеркала на дверях получили функцию трансформации, то есть их можно сложить при парковании автомобиля. Задняя подвеска оснащена стабилизатором поперечной устойчивости, что дает возможность маневрировать на дорожном полотне. К дополнениям важно отнести и новые легкосплавные диски диаметром как R16, так и R18.

После рестайлинга 2015 года новый УАЗ Патриот стал похож на современный иностранный джип. Если бы не значок на решетке, то, наверное, сложно было бы иностранцу определить данную модель автомобиля. Данная комплектация внедорожника более  приближена для эксплуатации его в городской местности, хотя все технические параметры проходимости остались прежними и даже улучшились.

Бросается в глаза и тот факт, что производителям Ульяновского завода удалось избежать ненужных зазоров между бампером и кузовом внедорожника, как это было на дорестайлинговых версиях. Зазоры удалось скрыть путем изменения мест креплений бампера на новом Патриоте, который фиксируется непосредственно на кузов, а не к раме автомобиля. Оборудование внедорожника УАЗ Патриот удобной подножкой дает возможность осуществлять посадку пассажиров без возможности нанесения для себя травм. Задний бампер остался таким же неприметным, но благодаря обновленному чехлу запаски, он не бросается в глаза и выглядит просто и компактно.

Значительно выросло качество лакокрасочного покрытия на новом внедорожнике. Чтобы приблизиться максимально к иностранным моделям, было закуплено специальное оборудование из Европы для окрашивания автомобилей данной марки. Теперь с первого взгляда на внедорожник остаются исключительно приятные впечатления, хотя если рассматривать детали в тонкостях, то можно заметить наличие зазоров в области дверных проемов. Эти зазоры дают понять, что все-таки кузов является творением отечественного автопрома и занимались его производством инженеры Ульяновского завода. Обзор обновлений можно посмотреть в видео представленных на этой странице:

https://youtube.com/watch?v=LVYrBqd2I90%3Ffeature%3Doembed

Немаловажным моментом является установка стекол уже не на резиновые уплотнители, а посредством специального вклеивания, что позволяет повысить уровень звуко- и шумоизоляции салона. Кроме того, в зимнее время в салоне автомобиля стало намного теплее, так как теперь нет дополнительной подачи воздуха в салон из-под резиновых уплотнителей стекла. Модернизацию получили опоры на новом Патриоте, соединяющие кузовную часть с рамой. Теперь благодаря жесткой сцепке, кузов автомобиля не испытывает вибраций, что дает большую уверенность выполнения различного рода маневров.

Габариты российского внедорожника в обновленной версии практически не изменились и составляют:

• длина: 475 см;
• ширина: 190 см;
• высота: 191 см;
• масса: 2125 и 2165 кг для бензинового и дизельного моторов соответственно.

Внедорожник УАЗ Патриот 2015 года выпуска получил обновление и салона. В первую очередь, сев за руль, в глаза бросается обновленная панель приборов, которая характеризуется большей информативностью. В салоне были заменены корейские сидения на отечественные. Отечественные сидения характеризуются не только возможностью широкого спектра регулировки положения, но еще и утолщенным профилем.

Если хорошенько осмотреться, то можно заметить, что исчез трансмиссионный рычаг, который не очень удобен для управления. Отделка салона изменилась и исключительно в лучшую сторону. Изменения может и не глобальные, но приятно когда некоторые недостатки были устранены. Например, изменилась панель приборов, в основании которой расположен дисплей бортового компьютера.

Монитор бортового компьютера представлен в виде 7-дюймового ЖК монитора, внизу которого расположены клавиши управления устройством. Ниже дисплея шикарно расположились клавиши управления системой вентиляции, обогрева и кондиционирования воздуха. Обогрев салона осуществляется в считанные минуты, так как для этого имеется 4 режима мощности работы отопителя и установлены 2 печки.

В ночное время можно освещать качественно не только дорожное полотно, но еще и салон, что обеспечивается благодаря современному светодиодному освещению. Салон Патриота стал намного комфортнее и теперь после складывания спинок задних сидений можно получить комфортабельное спальное место для двоих.

Должное внимание следует уделить и качественному звучанию музыки, что обеспечивается благодаря обновленной магнитоле и стереоаппаратуре. Задние сидения были смещены на 8 см назад, благодаря чему удалось обеспечить комфорт для пассажиров на заднем диване. Кроме того, новый модельный ряд Патриотов с 2015 года оснащается 12 Вольтовой розеткой в отсеке багажника, а при подключении к ней специального инвертора, можно получить 220 Вольт.

https://youtube.com/watch?v=CewzMMl0K5A%3Ffeature%3Doembed

В салоне можно заметить и новый руль, который получил новую обшивку, приятную для прикосновения руками. Руль получил небольшую реконструкцию и, к глубокому сожалению, производитель не оснастил его подушкой безопасности. Обещается, что подушки безопасности для пассажира и водителя будут представлены не ранее, чем в 2017 году. Поэтому последний модельный ряд Патриотов оснащен простейшей системой безопасности, представленной в виде ремней. Если сравнивать старый руль с новым, то можно сказать, что новый руль намного удобнее и массивнее. Управлять автомобилем с таким рулем гораздо проще и приятнее, так как до этого обшивка из пенопропилена попросту не давала возможности плотно держать его в руках. Руль был утолщен, поэтому его сложно называть баранкой, а скорее приятным и удобным штурвалом. Новости о новом УАЗ Патриот 2015 года исключительно положительные, так как обзор показывает, что многие недоработки были устранены.

О технических параметрах

Продолжаем обзор нового Патриота 2015 года выпуска и уделим внимание техническим вопросам. Мы рассмотрели новый кузов на внедорожнике, салон, поэтому пришло время узнать, чем же с завода оснащается Патриот в плане технических параметров.

Практически не потерпел модернизации бензиновый двигатель внедорожника, чего не скажешь о дизеле. Объем дизельного двигателя составляет 2,24 литра при мощности 113,5 лошадок. Но даже этой мощности достаточно, чтобы выбраться из непроходимого болота глубиной до 50 см.

Разгон до 100 км/час осуществляется за 22 секунды для дизеля и 20 для бензинового мотора. Бензиновый мотор имеет 128 лошадок, но он уступает дизельному по величине крутящего момента. Оба вида автомобилей оснащены механической пятиступенчатой коробкой с раздаткой от фирмы Даймос. Конечно, бензиновый двигатель от Заволжского завода ЗМЗ-409 достаточно слабоват для такого агрегата, поэтому хотелось бы что-то мощнее, но, к сожалению, инженеры пока не планируют рассматривать данный вопрос. Поэтому если необходимо увеличить мощность, то может помочь дополнительная установка турбины (подробно описано здесь) или же замена мотора. Полный привод проходимца обеспечивается благодаря подключению переднего моста. Что касаемо мостов, то валы, которые передают крутящий момент от раздатки к мостам, теперь выполнены необслуживаемыми. То есть, если ранее карданные валы подлежали смазки каждые 10 000 км пробега, то теперь данная необходимость отклонена.

Обзор нового Патриота показывает, что автомобиль продолжает выходить в трех вариациях: Classic, Comfort и Limited. В базовой комплектации имеются: диски из стали диаметром R16, иммобилайзер, электроподогрев сидений и галогеновая оптика. На топовой версии Патриота установлены 18-дюймовые диски из легкосплавных материалов и множество иных дополнений. Все эти дополнения выливаются в кругленькую сумму для автомобиля, которая составляет 930 000 рублей, а вот базовая намного дешевле и составляет 750 000 рублей.

https://youtube.com/watch?v=n7H1nJGlUmg%3Ffeature%3Doembed

Подводя итог, важно отметить, что УАЗ Патриот 2015 года выглядит словно иностранный джип, только с эмблемой фирмы УАЗ. Этот автомобиль показывает отличные результаты, как на дорожном покрытии, так и на бездорожье, справляясь с любым препятствием и создавая максимальный комфорт в салоне.

Дела семейные

Постепенно УАЗ‑3162, получивший имя Симбир, стал обрастать модификациями. Версия с увеличенной высотой крыши в серию не пошла: переделывать кузов дело хлопотное. Постепенно отсеивались двигатели. Ульяновский нижневальный 2,9‑литровый агрегат мощностью 105 л.с., в основе конструкции которого лежал мотор ЗМЗ‑21 середины 1950‑х годов, явно устарел. В Ульяновске работали над верхневальным двигателем УМЗ‑249 с цепным приводом, рабочим объемом 2,9 литра и мощностью уже 150 л.с., но до серии его так и не довели.

Наш редакционный УАЗ‑31622 Симбир с колесной базой 2760 мм и двигателем ЗМЗ‑409 мощностью 131 л.с.

Конечно, солидному внедорожнику требовался дизель. ЗМЗ‑514 удовлетворял испытателей и – тем более! – потребителей весьма условно. Мощности 91 л.с. при 4000 об/мин и момента 196 Н·м при 2500 об/мин более-менее хватало, но надежность оставляла желать лучшего. Дизельную версию из списка товарных вскоре убрали. Оставался (и остался до сих пор!), по сути, лишь 2,7‑литровый бензиновый ЗМЗ‑409 мощностью 130 л.с. при 4400 об/мин.

Расплодившиеся в самом конце прошлого века тюнинговые фирмы пытались ставить на УАЗ импортные агрегаты – вплоть до умопомрачительного для такой машины 205‑сильного двигателя Toyota. Но о серии не могло быть и речи. Разгон до 100 км/м меньше чем за 14 секунд и максималка под 155 км/ч впечатляли, однако большинство покупателей ждало от УАЗа совсем иных добродетелей. Не прижились на заводских машинах и иные импортные дизели – польский Andoria и итальянский VM Motori. Автомобили оказались дорогими, а потому практически невостребованными.

УАЗ‑3165 Симба в большой степени – развитие проекта Симбир. Опытный минивэн был куда более легковым, чем серийная пассажирская «буханка».

Семейство Симба подразумевало множество модификаций, включая УАЗ‑27722 с высокой крышей.

Материалы по теме

Правда, даже в конце романтических 1990‑х годов в такие перспективы мало кто верил. УАЗы, собранные в Италии, так и не появились (дилеры, торгу­ющие нашими внедорожниками, есть там и по сей день), да и компания De Tomaso прекратила существование. Зато в 1999‑м показали первый пикап УАЗ‑2760 с колесной базой 3000 мм и простой однорядной кабиной. Следом появи­лся вариант с четырехдверной кабиной – УАЗ‑2362, предок нынешнего уазовского Пикапа на базе Патриота.

На опытные образцы ставили дизель ГАЗ‑560, который понемногу собирали в Нижнем Новгороде по лицензии австрийской фирмы Steyr. Двигатель объемом 2,1 литра развивал 95 л.с. (обещали и 110‑сильный вариант с интеркулером) и в целом неплохо себя показал на ГАЗелях и Волгах (дизельная Волга, к слову, была в редакционном парке). Но мелкосерийное производство моторов семейства ГАЗ‑560 постепенно сошло на нет. И УАЗы, в том числе представленный в 2000 году бортовой грузовик УАЗ‑2360, остались всё с тем же, по сути единственным, бензиновым заволжским двигателем, хорошо знакомым и по нынешним Патриотам.

Бортовой грузовик УАЗ‑2360 поначалу предлагали и с 90‑сильным дизелем ЗМЗ‑514.

Из Симбира вырос и очень интересный проект начала 2000‑х годов – Симба, семейство автомобилей, которыми планировали со временем заменить «буханки» (грузовые и пассажирские УАЗы, родившиеся во второй половине 1950‑х). Это семейство предполагало минивэн, бортовой грузовик на 850 кг, фургон, а также любые другие модификации на базовом шасси с колесной базой 3000 мм и колеей 1675 мм. На прототипах опробовали дизельный ГАЗ‑560 и бензиновый ЗМЗ‑409. В планах была даже версия с постоянным полным приводом и блокировкой межосевого дифференциала. Но, как и иные смелые проекты начала нынешнего века, этот развития не получил. А ведь идея была интересная.

УАЗ‑2362 – прообраз нынешнего автомобиля УАЗ Пикап, созданного на базе Патриота.

Доведенный, наконец, до ума УАЗ‑3162 и стал в итоге Патриотом, возможности модернизации которого, судя по всему, по-прежнему неисчерпаемы. Даже до автомата дело дошло. С тех пор как журналистам «За рулем» впервые довелось поездить на УАЗ‑3160, прошло чуть больше четверти века.

Рама автомобиля

1 — рама в сборе; 2 — накладка переднего брызговика двигателя; 3 — заглушка; 4 — брызговик двигателя передний; 5, 14, 19 — шайбы; 6, 15 — пружинные шайбы; 7, 8, 12, 20 -болты; 9 — гайка фланцевая; 10 — брызговик двигателя левый; 11 — накладка левого брызговика двигателя; 13 — поперечина рамы; 16 — гайка; 17 — накладка правого брызговика двигателя; 18 — брызговик двигателя правый

Рама автомобиля состоит из двух лонжеронов, соединенных между собой поперечинами. Для облегчения снятия и установки коробки передач с раздаточной коробкой в сборе, вторая спереди поперечина крепится к кронштейнам рамы болтами (по четыре с каждой стороны).

В передней и задней частях рамы имеются буксирные проушины, предназначенные для кратковременной буксировки автомобиля. Для буксировки прицепа возможна установка тягово-сцепного устройства шарового типа.

Техническое обслуживание рамы

В процессе эксплуатации автомобиля подтягивайте болты крепления переднего бампера, брызговиков двигателя, съемной поперечины и заднего бампера.

Перекосы и трещины в деталях рамы устраняйте правкой и сваркой, в отдельных случаях при помощи установки усилителей в местах неисправности. Раму правьте в холодном состоянии.

Производите подкраску обнаруженных дефектов лакокрасочного покрытия.

Ремонтные работы

Ремонтные работы выполняются в случае деформации элементов рамы или перекоса конструкции. Дефекты возникают в результате столкновений с неподвижными объектами или другими автомобилями, а также при движении груженого транспортного средства в условиях тяжелого бездорожья.

Перед началом проведения восстановительных работ с машины снимается кузов, производится очистка элементов рамы от грязи и следов коррозии. Первичный визуальный осмотр позволяет определить состояние кронштейнов рессор и силовых элементов рамы.

Обнаруженные трещины заделываются электродуговой сваркой. Линия разлома предварительно обрабатывается специальным инструментом, обеспечивающим снятие кромок под углом 60°. Завод-изготовитель допускает установку усилительных пластин в зонах поломки лонжеронов. Элементы размещаются снаружи или внутри, необходимо обеспечить плотный контакт между лонжероном и стальной усилительной пластиной.

Шов выполняется под углом 45° к вертикальной проекции лонжерона. При вертикальной или горизонтальной сварке повышается риск разлома лонжерона при дальнейшей эксплуатации. После завершения ремонта сварные швы зачищаются от окалины, производится нанесение грунта и лакокрасочного покрытия.

Вытянутые или поломанные заклепки подлежат замене, допускается установка деталей с увеличенным диаметром стержня (используется в случае разбитых посадочных мест). Для установки крепежных элементов увеличенного размера требуется рассверлить посадочные каналы и прорезать дополнительные окна.

Допускается заменить заклепки на болты соответствующего диаметра, под гайки обязательно устанавливаются пружинные шайбы, предотвращающие самопроизвольное отворачивание резьбового соединения.

При изготовлении на заводе соблюдаются геометрические размеры и параллельность поверхностей основания, допустимый перекос углов по высоте по диагонали рамы не превышает 5 мм. При деформации рамы нарушается взаимное расположение агрегатов и кузова, приводящее к ускоренному износу компонентов.

При проведении восстановительных работ требуется выдержать геометрические параметры, заложенные изготовителем. Дополнительно проверяется перпендикулярность осей пальцев рессор к боковой поверхности лонжеронов.

Особенности конструкции устройства

Кузов автомобиля УАЗ Патриот представляет собой цельнометаллический каркас рамной конструкции. Кузов или коробка крепится к раме автомобиля посредством болтовых соединений через специальные резиновые втулки или соединения. Кузов внедорожника пятидверный и он состоит из нижней части или основания, боковин и крыши. Все эти детали соединены между собой посредством сварочных швов. Данные элементы являются неразборными, поэтому в случае необходимости замены одной из деталей, потребуется либо обрезка с помощью болгарки или же комплексная замена кузова.

Кроме того, кузов также оснащается и съемными элементами, среди которых являются:

• двери: боковые и задняя;
• капот;
• передние крылья;
• бампера: задний и передний.

Крепление дверей и капота к основанию внедорожника УАЗ Патриот осуществляется за счет петельных соединений. Крылья и бампера монтируются посредством болтовых соединений. Боковые двери оснащены опускными стеклами. Задняя дверь также имеет стекло, которое не опускается, но имеет функцию обогрева, за счет наличия специальных нагревательных элементов. Лобовое стекло внедорожника трехслойное без возможности обогрева (стекло с обогревом может бутьустановлено опционально). Его обогрев осуществляется за счет поступаемого теплого воздуха от отопителя салона. Ветровое и заднее стекла фиксируются в оконном проеме кузова посредством резиновых уплотнений, которые одновременно выполняют защитную функцию, оберегая изделия от прямого контакта с металлом. Боковые стекла установлены в дверные проемы с возможностью их ручного или автоматического опускания и подъема.

К основанию также крепятся сидения — водительское и пассажирские. Крепление жесткое и осуществляется за счет болтовых соединений. Сидения оснащены функцией регулирования спинки и сидушки. Передние и задние сидения имеют ремни безопасности, закрепляющиеся в трех точках. Все сидения оснащены съемными подголовниками, что позволяет при необходимости их снимать.

В салоне имеется штатный отопитель, который позволяет обогревать внутреннее пространство кузова. Кроме того, в передней части салона имеется торпеда или панель приборов, на которой имеются все необходимые переключатели для управления автомобилем. Немалое значение уделяется и проушинам для буксировки, с помощью которых можно зацепить автомобиль и вытянуть его из брода.

Кузов собственно и есть тем устройством, на котором основывается вся конструкция автомобиля УАЗ Патриот. Ниже приведена схема конструкции кузова автомобиля, на которой показаны все составные его детали и элементы. Данная схема показывает, где расположены составные детали кузова и как они выглядят.

Уделим внимание вопросу о том, как же осуществляется демонтаж съемных деталей кузова внедорожника УАЗ Патриот. Ведь снятие этих элементов может потребоваться не только в случае необходимости замены основания, но и при покрасочных работах, а также для ремонта некоторых узлов.

Демонтажные работы некоторых деталей

Первым делом следует уделить внимание вопросу о том, как извлечь обивку заднего багажника на внедорожнике УАЗ Патриот. Процесс демонтажа обивки состоит из следующих действий:

• Первоначально необходимо извлечь фиксаторы и удалить держатели нижнего крепления обивки багажника.
• Осуществляется отсоединение прокладки дверного проема в месте, где она прилегает к багажнику.
• Демонтируется обивка задней стойки.
• Далее, извлекается декоративная накладка болтового соединения, с помощью которого крепится ремень безопасности.
• Вывинчивается болт и удаляется все крепежные элементы.
• Теперь необходимо поддеть фиксаторы пластиковых держателей, после чего извлечь последние, а за ними можно демонтировать обивку.

Аналогичным образом осуществляется демонтаж обивки основания всей конструкции багажного отсека.

Для того чтобы снять заднюю дверь с кузова внедорожника УАЗ Патриот, необходимо выполнить такие действия:

• Извлекается обивка задней двери.
• Выбивается штифт ограничителя открытия двери.
• Далее, следует разъединить клеммную колодку, с помощью которой подается питание на электропривод блокировки двери.
• Осуществляется вывинчивание трех болтовых соединений, с помощью которых держится нижняя петля двери внедорожника УАЗ Патриот.
• После этого можно вывинтить два болта на верхней петле, после чего демонтируется дверь.

Аналогичным образом осуществляется установка задней двери на основание внедорожника.

В случае, когда необходимо демонтировать передние крылья, выполняется ряд следующих процедур:

• Автомобиль, прежде всего, следует обесточить.
• Снимается блок-фара, которая будет мешать проведению демонтажных работ.
• Необходимо также снять и фонарь указателя поворота, расположенный на боковой части основания.
• Вывинчиваются болтовые соединения крепления крыла: 3 болта следует вывинтить спереди и один под крылом.
• Крыло крепится к кузовной части автомобиля моторного отсека, поэтому после демонтажа 4 болтов, можно извлечь устройство для проведения с ним дальнейших операций.

После завершения работ, все извлеченные детали устанавливаются в порядке обратном снятию.

Капот и все необходимые ремонтные работы

Съемные детали являются не менее важными, чем само основание. Ведь отсутствие какой-либо детали приводит к тому, что автомобиль становится неполноценным и теряется внешний его вид и ряд функций. Не менее важной деталью считается капот внедорожника УАЗ Патриот. Рассмотрим, как осуществляется снятие такой детали, как капот, а так же, как проводится его регулировка.

Демонтаж детали капота осуществляется следующим образом:

• Для начала капот следует открыть и установить его на упор.
• Отвинчиваются крепления газовых пружин(если установлены), после чего их следует увести в сторону.
• Вывинчиваются болтовые соединения капота в месте расположения петель. После этого капот можно демонтировать, но будьте осторожны, осуществлять данный процесс необходимо с помощником. На этом демонтаж такой детали кузова, как капот, закончен. Установка обратно осуществляется в последовательности обратной снятию.
• Если капот необходимо перекрасить или заменить, то с него необходимо удалить внутреннюю обивку. Крепится она с помощью пластиковых пистонов.

Если производилась замена старого капота на новый, то после монтажных работ важно провести регулировочные работы. Для регулировки капота выполняются следующие действия:

Стремитесь сделать зазоры одинаковыми

• После установки капота, следует болты петель завинтить вручную, без использования гаечного ключа.
• Прикрывается капот и осуществляется выставление одинакового зазора между нижней панелью передка и задней частью изделия.
• После этого следует осторожно открыть капот и завинтить болты с помощью ключа до упора.
• Если капот требует регулировки по высоте, то для этого осуществляется изменение положения регулировочных буферов. Эти буфера следует устанавливать так, чтобы поверхность устройства имела совпадение с крыльями.

Борьба с коррозией

Конструкция основания внедорожника УАЗ Патриот хоть и является неразборной, но при необходимости его ремонта можно вырезать любую его часть и заменить новой (например, в случае коррозии).

Коррозия – это главная проблема для кузова и его деталей не только для Патриота, но и практически всех существующих в мире автомобилей. С коррозией борются не только производители автомобилей, но и сами автовладельцы, прибегая к различным способам. Основными способами борьбы с коррозией являются:

• устранение зон, где может быть накоплена влага и откуда ее достаточно сложно убрать;
• проделывание отверстий для того, чтобы произвести предварительную антикоррозийную обработку;
• искусственное обеспечение вентилирования мест и полых элементов;
• вскрытие нижней части основания различными видами антикоррозийных веществ, которые задерживают процесс появления коррозии.

Существует еще много дополнительных средств защиты кузова от коррозии, но об этом можно узнать подробнее из соответствующих материалов.

На данном этапе можно подвести итог и заметить, что детали кузова, как и сам кузов, являются неотъемлемыми частями любого транспортного средства. И чем чаще проводится диагностика и профилактика кузова и деталей, тем исправнее они функционируют и служат.

Значительная часть ремонтных работ по кузову приходится на восстановление деформированных в процессе эксплуатации элементов кузова и замену поврежденных или вышедших из строя деталей. Ремонт небольших повреждений требует правки, зачистки, рихтовки и покраски. При больших повреждениях требуется удаление поврежденного места или всей детали, вваривания ее части или новой детали.

При этом, как правило, требуется проверка геометрии и линейных размеров восстанавливаемых деталей. Некоторые линейные размеры (в мм), необходимые при ремонте кузова, указаны на следующих рисунках.

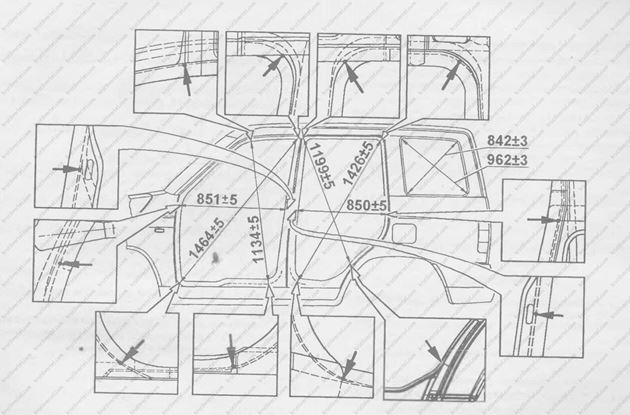

Основные линейные размеры проемов боковых дверей и окна боковины

Основные линейные размеры проема двери задка

Основные линейные размеры проема ветрового стекла

Снятие кузова для ремонта или замены производите в следующем порядке:

1. Отключите аккумуляторную батарею.

2. Отсоедините электропроводку противотуманных фар и снимите их.

3. Снимите передний бампер.

4. Снимите задний бампер.

5. Слейте охлаждающую жидкость из системы охлаждения.

6. Отсоедините от шасси и двигателя выходящие из кузова пучки электропроводов.

7. Отсоедините провод «массы» от кузова.

8. Снимите чехлы рычагов раздаточной коробки, коробки передач и стояночной тормозной системы.

9. Снимите туннель пола.

Спасибо роботам

Это вовсе не легенда! Первым толчком к рождению нового внедорожника УАЗ‑3160 послужило то, что во второй половине 1980‑х годов конвейер Ульяновского автозавода лишился дешевой рабочей силы. Конструкция УАЗ‑469 подразумевала много ручной сварки, и многолетний дефицит внедорожников, которые поставлялись в основном в армию, побуждал заказчиков присылать на завод временных рабочих, чтобы потом получить вожделенные машины. Работали в Ульяновске даже выходцы из Вьетнама.

С появлением зачатков новой экономики – с исчезновением дефицита и рыночными преобразованиями в стране – стало ясно: надо если не избавляться от автомобиля, заточенного, в основном, под ручную сварку, то разбавлять модельный ряд более технологичными, современными кузовами. Но условие поначалу стояло жесткое: ничего больше в машине не менять! Хотя спрос на ульяновские внедорожники был стабильным, денег у завода на принципиально новую модель, тем не менее, не хватало – типичный советский случай.

Поскольку сварочные автоматы предстояло делать на станкостроительном производстве ВАЗа, дизайн нового УАЗа тоже доверили тольяттинским специалистам. Тем более что опыта в этой области у них было несравнимо больше. Так что машина на эскизах Владимира Степанова вовсе не случайно передком напоминала ВАЗ‑2110. Для УАЗа дизайн был революционный. Оставалось довести новый кузов до товарного металла и надеть на имеющуюся раму. Не так уж и сложно.

Таким видел новый УАЗ тольяттинский дизайнер Владимир Степанов. Реальный автомобиль очень близок к эскизу.

Рама внедорожного автомобиля Patriot представляет собой замкнутую конструкцию лестничной схемы, собранную из фасонных стальных лонжеронов и пустотелых поперечин. Детали соединяются электродуговой сваркой (кроме балки мотора). На элементах расположены точки крепления агрегатов трансмиссии, двигателя и кузова.

На задней поперечине крепится буксировочное приспособление, снабженное пружинным демпфером. От состояния и жесткости рамного основания зависят характеристики машины, а также пригодность транспортного средства к эксплуатации.

Фронтальная поперечина, используемая для крепления опор силового агрегата, выполнена съемной. Узел упрощает процедуру демонтажа и обратной установки двигателя. Для крепления подушек мотора к поперечине приварены кронштейны с усилителями. На боковой части лонжеронов прикреплены опоры рессор и амортизаторов переднего и заднего мостов.

На передней части рамного основания предусмотрены точки крепления отражательных щитков, снижающих заливание моторного отсека потоками грязи при движении по бездорожью.

В 2016 году проведена доработка рамы, позволившая повысить жесткость узла. В конструкцию введены дополнительные поперечины, для повышения прочности при авариях изменена схема крепления кузова к раме. Для предотвращения продольного смещения кузова при ударе используются специальные стальные кронштейны.

Техническое обслуживание

При периодическом техническом обслуживании рамы УАЗ Патриот выполняются следующие действия:

Пошаговые схема для рамы УАЗ Патриот.

• Вымыть поверхность рамы струей воды, а затем осмотреть видимые элементы конструкции.
• Провести визуальный контроль сварных швов и заклепочных соединений. Для определения плотности установки заклепки по элементу наносятся удары молотком. При появлении звона или обнаружении подвижности заклепки требуется заменить соединительный элемент.
• Проверить состояние и затяжку болтовых соединений. Элементы, поврежденные коррозией, подлежат замене.
• Осмотреть буксировочный прибор и проверить работоспособность элементов конструкции.
• Оценить состояние площадки, на которой нанесен идентификационный номер. Покрыть поверхность дополнительным слоем защитного материала.
• Восстановить слой защитной краски на участках, пораженных коррозией. Следы ржавчины удаляются механическим или химическим способом, перед нанесением краски поверхность грунтуется.

Силовой агрегат

Самый массовый двигатель УАЗа – 135-сильный ЗМЗ-409, «выросший» из ЗМЗ-406. А тот якобы скопирован с саабовского мотора. На самом деле сходство только внешнее. Однако при своевременном обслуживании ЗМЗ-409 достаточно долговечен (расчетный ресурс – до 300 000 км), но склонен к перегреву, так что владельцы вынуждены постоянно следить за чистотой радиатора, уровнем охлаждающей жидкости и работоспособностью вентилятора.

Однако многих не устраивает небольшая мощность, и двигатель «чипуют», прибавляя по 20-30 л.с. Более того, есть варианты двухрежимных прошивок, для города и бездорожья. Успех мероприятия зависит от квалификации исполнителя. Иногда процедура практически не сказывается на ресурсе. Лучше все же не рисковать и поискать нечипованную машину. Новый ЗМЗ-409 стоит от 120 000 до 160 000 рублей.

При покупке необходимо провести полную диагностику автомобиля. И забудьте шутку, что если из УАЗа не течет масло, значит, все вытекло. Никаких течей быть не должно!

Реже встречаются дизельные Патриоты – с мотором ЗМЗ-514 или Iveco F1A. Отечественный дизель тяговит, но наделяет Патриота черепашьей динамикой. Импортный живее, однако создан для коммерческой техники, а не езды по бездорожью, и обслуживать его, а тем более ремонтировать довольно дорого. УАЗ обещает и хороший отечественный дизель, и серийную автоматическую коробку, но обещанного ждут куда больше трех лет.

Пока лучшей трансмиссией считается южнокорейская Dymos. Проверки стандартные – насколько легко и четко включаются передачи и понижающий ряд, нет ли посторонних шумов и вибраций. Новая коробка стоит от 40 000 рублей.

Многие владельцы Патриотов критикуют сиденья, которые стоят в новых машинах. Дорестайлинговые, южнокорейского происхождения, кажутся им куда удобнее.

Патриот очень дешев для полноразмерного рамного внедорожника, но все равно перед покупкой понравившийся экземпляр нужно отвезти в сервис, где разбираются в УАЗах, и провести полную диагностику. Комплексная диагностика Патриота с подключением приборов, чтением ошибок, замерами компрессии и прочим стоит сейчас в Москве от 1600 до 3000 рублей. Можно договориться с продавцом, что если автомобиль соответствует описанию, за диагностику платите вы, покупатель, и это будет залогом. Если машина хуже описания – за диагностику платит продавец. Взамен он получает перечень неисправностей. А вы – только потерю времени.

Конструктор для взрослых

При обновлении в 2015 году Патриот лишился откидных лавочек в багажнике, делающих машину 7-местной (а то и 9-местной), но не удовлетворяющих современным требованиям безопасности.

О том, что такое российская эксплуатация, конструкторы УАЗа знают прекрасно. Среди базового и опционального оборудования есть всевозможные обогревы, подогреватели, дополнительные отопители.

Кузова УАЗов сильно ржавеют, даже после внедрения заводом в технологическую цепочку катафорезной обработки. И даже если не верить словам ульяновцев, что катафорез увеличивает коррозионную стойкость кузова в 8 раз, все-таки лучше искать машину, выпущенную после февраля 2014 года – скорее всего, она проживет подольше. Жирный плюс — если автомобиль дополнительно и тщательно обработан хорошим антикором. Такую обработку видно, и у владельца должен быть сертификат о проведенной работе. Еще один плюс – если у машины удалена заводская виброизоляция (мастика), отваливающаяся кусками, и нанесена нештатная. Кстати, в такой машине будет еще и заметно тише. К сведению: окрашенный каркас кузова УАЗ-3163-80 стоит от 160 000 до 180 000 рублей.

Конструкторы УАЗа прекрасно знают, что такое российская эксплуатация: в списке базового и опционального оборудования есть разнообразные обогревы, подогреватели, дополнительные отопители. Это повышает цену на «вторичке».

Подержанный Патриот без дополнительного оборудования – редкость. Даже на «асфальтовых» машинах часто встречаются большие колеса, дополнительный свет, тонированные стекла и прочее. И чем этого меньше, тем лучше – хотя бы потому, что весь тюнинг необходимо регистрировать в ГИБДД, а это сложная (а иногда и вовсе невозможная) процедура. Например, если автомобиль с дешевым газобаллонным оборудованием, на которое отсутствуют сертификаты. Исключением из правила может быть только оборудование, установленное непосредственно на заводе.

Номер рамы на Патриот

На боковине рамы (со стороны заднего правого колеса) выбито номерное обозначение, которое заносилось в паспорт автомобиля. Зона нанесения информации подвержена заливанию водой и грязью, вызывающей коррозию. При выпуске с завода рама покрывается краской, которая не обеспечивает защиты изделия.

Для предотвращения коррозии рекомендуется покрыть участок рамы с информационным текстом антикоррозионным составом. Машины 2019 модельного года не имеют идентификационного кода на раме, в ПТС вносится отметка об отсутствии информации.

Номер кузова наносился на автомобили, выпущенные до июня 2016 г. Информация находится на передней рамке кузова, расположенной в моторном отсеке перед радиатором. С июня 2016 года завод отказался от маркировки кузова, в ПТС указывается только идентификационный код транспортного средства.

Информация набита на моторном щите и указана на дополнительной наклейке, находящейся на центральной стойке кузова (в дверном проеме).

Номерное обозначение рамы на УАЗ Патриот.

Дополнительной идентификационной информацией является номер двигателя, который располагается на левой поверхности блока цилиндров. Для нанесения маркировки используется специальная площадка, обработанная в заводских условиях фрезой. В маркировке указывается дополнительная информация – модель двигателя, код производственной площадки, вариант комплектации.

Снятие и установка передних крыльев

Первые автомобили понемногу пошли потребителям. В 1990‑е годы они невольно становились, по сути, испытателями – ездили на машинах, явно не доведенных до ума. Отчасти это было, конечно, интересно, но нравилось далеко не всем. Даже если абстрагироваться от низкой надежности и неаккуратной сборки первых экземпляров, было сложно не признать, что на дороге машина ведет себя немногим лучше старого УАЗ‑469.

Совершенствование внедорожника УАЗ‑3160 породило несколько малосерийных модификаций предыдущего семейства, в том числе УАЗ‑3159 Барс с мотором ЗМЗ‑409, длинной базой, широкой колеей и распашной задней дверью. По сути, это был прототип длинно­базного УАЗ‑3162.

Ульяновским инженерам понадобилось немало усилий, чтобы убедить руководство удлинить автомобиль. Причем начать пришлось с предка – внедорожника УАЗ‑31512. Логика начальства была примерно такова: портите старый, более дешевый кузов. «Испортили» и соорудили длиннобазный УАЗ‑3153, который оказался пусть и не массово, но востребованным. Его стали делать малыми сериями.

Выставочный пикап УАЗ‑2760 с одинарной кабиной и высокой надстройкой над кузовом.

Только после экспериментов с «козлом» взялись за УАЗ‑3160: увеличили ему колесную базу на 360 мм (до 2760 мм) и присвоили обозначение УАЗ‑3162. Автомобиль стал вместительнее и обрел более гармоничную внешность. Улучшилась плавность хода – наконец-то «уазик» стал меньше «козлить». На управляемости растянутая база тоже сказалась положительно. И хотя короткий УАЗ‑3160 формально выпускали до 2005 года, интерес покупателей явно сместился к девятиместной машине.

Наконец, к началу 2000‑х годов часть машин стали комплектовать мостами с расширенной до 1600 мм колеей. Соответственно, на кузове появились расширители колесных арок, которые уж точно не портили автомобиль.

В серийных машинах идею приподнять заднюю часть крыши не воплотили.

Не автомобиль, а стиль жизни

Случайные люди редко покупают ульяновские внедорожники. УАЗ приходится дорабатывать сразу после приобретения новым и постоянно вкладываться потом. А также быть всегда готовым делать это своими руками. Задайте себе вопрос, подходит ли вам такая машина? Если сомневаетесь, Патриот точно не для вас.

Возможно, это прозвучит банально, но вам придется выбирать не только автомобиль, но и его первого владельца. Наилучший вариант – опытный и достаточно обеспеченный человек, регулярно меняющий старые «патрики» на новые. Такие есть. Искать их лучше всего на клубных сайтах владельцев УАЗ Патриот. Вам все равно там придется регистрироваться рано или поздно.

УАЗ Патриот создан для бездорожья, но среди владельцев есть те, кто ездит только по асфальту. Такие экземпляры, конечно, предпочтительнее.

При покупке автомобиля по объявлению постарайтесь узнать, как он эксплуатировался. Если кузов поцарапан ветками, на раме забоины от камней, а из подвески торчат сухие пучки травы, — это явные признаки, что Патриот достаточно часто использовали по прямому назначению – на бездорожье. Конечно, это не приговор, ульяновские автомобили для того и созданы, но по статистике среди владельцев «патриков» хватает и тех, кто оффроудом не увлекается вовсе. Многие покупают этот автомобиль только из-за его вместительности. Между прочим, уральский клуб владельцев Патриотов однажды упаковал в одну машину 23 человеков! И не специально подобранных и подготовленных, а совершенно обычных, в повседневной демисезонной одежде!
