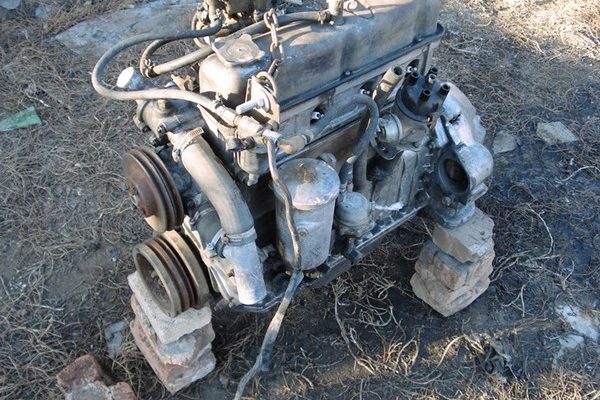

Как установить двигатель ЗМЗ 402 на УАЗ?

Ремонт двигателя ЗМЗ-402 УАЗ 469

Решил починить 402 двигатель с Волги и внедрить по весне его в УАЗ 469. Двигатель уже немного отмытый от метрового слоя грязи.

Ну собственно, ключи в зубы и вперёд. Отработка слитая воняла смесь духов с конфетами, хрень какая-то. Внутренние полостя двигателя были загажены смесью говна и солидола с сажей почти в сантиметр под клапанной крышкой. При вскрытии картера обнаружилась открученная гайка коренного, уже не зря разобрал.

Гайка хранилась в поддоне.

Набивка порядком подношена, была установлена ёлкой по вращению, т.е. наоборот.

Выпускные клапана развальцованы грибком.

Больше всех огорчил распредвал, на 4 кулачках забоины, кулачки сточены на 1 мм.

На впускных клапанах в верхней части пропилы? Чё за фигня как напильником, и они рвут сальники.

Для замера жесткости пружин был сделан такая приспособа.

По итогам разбора распредвал под замену, колено шлифовать, клапана под замену, ну вся мелочёвка то же. Башку буду пилить под 92 бензин. Пружины внутренние в допуске, внешние слабоваты (46 мм, 23-25 кг). Поршневая в допуске, хоть что-то не менять, поменяю тока кольца.

Сборка блока цилиндров двигателя ЗМЗ-402

Самое интересное то, что нет всего объёма необходимой информации по ремонту в одной книге. Приходится проходить хитрый квест из книг, статей, форумов, личного опыта, бесед, логики и здравого смысла, после чего наступает озарение и свыше даруется умение сборки двигателя.

Итак, на данный момент собрал блок. Первым делом устранил заводские косяки при изготовлении блока, канал после помпы забит облоем и дефектами литья.

Но после использования волшебного напильника всё проходит.

Далее выкручиваем пробки масляных каналов, и прочищаем проводом и компрессором внутренности, в трёх каналах обнаружилось остатки сверловки, похоже ещё заводской.

Лёгким движением руки ровняем острые кромки на масляных каналах коленвала, чтобы они не срезали вкладыши, тут главное не сделать бугорок по кромке.

Раскручиваю коленвал, не над головой, а пробки шатунных шеек, т.к. гомна там много, а этого не делают даже некоторые «грамотные» мотористы.

Столько грязи с коленвала набралось.

Ставим колено и вгоняю поршня, все сопрягаемые детали жирно мажу маслом, которое потом залью для обкатки.

Стяжка на двух хомутах и полоски жести 30*290мм

Поставил переходник на жигулёвский фильтр, масляный канал рассверлил, был совсем маленький.

Переходник на жигулёвский фильтр.

Трубка не совпала. Я даже не сомневался, что так будет.

Шкив расползался пришлось сбить и прихватить.

Покрасил крышки. В двигателе как и в человеке всё должно быть красиво.

Слева волговский кронштейн, справа УАЗовский, для сравнения

Внедрение двигателя ЗМЗ-402 в УАЗ 469

Решил описать про сцепление в отдельной части, ибо страждущих просветления по вопросу внедрения ЗМЗ-402 с волги в УАЗ в инете полно, инфы то же много, но вопросы остаются. Собственно, сбор и обобщение инфы я начал давно. Кронштейны крепления двигателя я купил заранее. Однако, не всё так просто. Короче, придя в магазин в первый раз, да и во второй раз уже с маркировкой, с продавцом не удалось прийти к общему мнению, что мне нужно всё-таки. Пришлось ехать в третий раз уже с маховиком и смотреть по месту. В итоге, была подобрана корзина Fenox, ведомый любой УАЗовский под нужный вал (они тож разные).

Для сравнения: слева старая волговская, а справа — новая, сзади — рычажная. Точно не скажу откуда она с УАЗа или ГАЗона, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

Читал, что маховик на ЗМЗ-402 легче чем на УАЗе (8 кг против 13 кг), ну фиг знает может у меня он от старости такой, но весит он 13 кг.

А диаметр у него вот такой.

Колокол желательно что бы был универсальный, как у меня.

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как 10 минут, — как завоняло, так и достал. Заранее смазал маховик фиксатором резьбы и надел венец. Как остыло всё собрал. фоток нет, всё банально просто.

Наткнулся на форумах, что бывает убегает тосол через дыру в блоке по шпильке, вот эту

Проверять теорию о телепортации тосола в иные измерения посредством этого отверстия я не стал, а просто как рекомендовали вкрутил туда болт.

Сборка ГБЦ

Собрал ГБЦ. Клёва, так ёмко все «любовные» отношения с башкой можно описать в двух словах. А так без мата сложно даже рассказать, что пришлось сделать пережить и испытать. Башку шлифовал под 92 бензин срезали 3,5 мм, высота ГБЦ была 98 мм стала 94,5 мм (стандарт 94,4 мм), долго я объяснял деду за станком нафига мне это нужно и что я хочу добиться. Потом он еще перезванивал 2 раза, уточнял точно ли нужно срезать 3,5 мм.

Сперва-наперво я озаботился тем, с чем сталкиваются многие устанавливая 402 двигатель на УАЗ, отвод на печку, так называемый танчик, в задней части ГБЦ упирается в стенку подкапотного пространства и его нужно снимать, и встаёт вопрос откуда брать отвод на печку. Хорошо если в верхней части ГБЦ стоит датчик, то вопрос отпадает, у меня же на этом месте был лишь технологический прилив алюминия. Короче дыры нет. Но нормальных пацанов отсутствие дыры не остановит, нужно сделаю, я так женился вообще. Ладно хватит демагогии ближе к делу. Короче ГБЦ была вот такая:

Взял сверло на 19мм (на 18мм надо было брать, но и так нормально вышло) и метчики полдюймовые для трубной резьбы, их видно на фото, и понеслась.

Сверлим и режу резьбу, всё просто места хватает.

Далее проверил масленый канал, он немного не совпадал с блоком, был подпилен напильником.

Шлифанул привалочную плоскость.

Проверил каналы входа-выхода на совпадение с пауком, подпилил.

Ну и самая нелюбимая процедура притирка клапанов, не любить я её стал после покупки эл. дрели, а до этого просто люто ненавидел.

На суровых Челябинских клапанах от покупной притирки не осталось ни царапины, хотя поясок на седле набился уже почти 2 мм, повторил с самодельной из абразива, немного пошло.

Но на остальных я так и не добился такого же эффекта — забил на них, пролил растворителем, вроде, не течёт и засухарил.

В наборе прокладок были прокладки под всё, кроме задней заглушки ГБЦ пришлось делать самому. Дырки удобно бить гильзой 7,62,

Для набива колпачков чётко подошёл ёршик.

Проходной диаметр уголка на 15 примерно 14,5 мм, танчика 9,5 мм, т.е. проход в уголке больше чем в 2 раза. Отверстия под шпильки двигателя прогнал сверлом 13 мм вычистил много грязи и удалил сплюснутый к резьбе алюминий. В идеале бы направляющие поменять (зазор 0,5 при допуске max 0,25 мм), но дорого, а самому нет подходящего набора инструментов. В продаже развёртки гамно, да и дорогое к тому же.

Финальная сборка двигателя ЗМЗ-402

Писать особо нечего, собрал движочек. Лежит скучает, ждёт тепла и как подсохнет на улице. Я не маньяк, чтоб в -20 менять двиган на улице, ну по крайней мере пока не маньяк. Башку прикрутил, клапана отрегулировал, там ничё интересного, из новшеств просверлил в помпе дырку под полудюймовый ёршик, чтоб отток ОЖ из печки был равен притоку.

В тройник вогнал втулку от амортизатора, чтоб уменьшить ход жидкости по малому кругу, чтобы помпа больше с печки подсасывала.

Есть и печаль-беда, я где-то потерял щуп. Всё перерыл — не нашёл, помню, что мыл, а куда дел так и не нашёл.

Все гайки, шпильки и болты закручивал на фиксатор резьбы, где красный, где синий, что-то очень мне он в последнее время нравится.

Доработка ГБЦ и Т-образные клапана УАЗ 31512

Начинаем с ГБЦ. Она была в таком виде:

Поедена коррозией, большие канавки в местах ОЖ

Как в уаз воткнуть движок от волги?

Вот чего нашел. Но требуется токарь.

«Так случилось, что на 2-м Уазе после 90 тык. лопнул сухарик клапана 4-го цилиндра. Клапан провалился и перемолол наверно пол двигла (не знаю пока не разбирали).

В общем было принято решение ставить двигатель от Газ24-10 которую я давече купил за 100 у.е у одного русского репатрианта. Мотор я сразу высек что работает как часики провег 100 тык. но после замены колечек и притирки клапанов.

В общем были сняты моторы с Уазика и с Волги и естесственно сразу были обнаруженны разница в креплении двигателя и колокола со сцеплением и двойным выпускным коллектором. На наше счастье не надо было сверлить дополнительные отверстия в Волговском колоколе для Уазовской коробки там уже они были. Конечно сначала у нас появилась вполне стандартная идея найти диск сцепления по диаметру как Волговский со шлицами под Уазовскую коробку. Все поиски не увенчались успехами сдесь в Израиле только в Магазинах разводили руками и говорили, что это не стандартное и врядле мы такое сдесь найдем.

Вернувшись назад несолонахлебавши разложив 2 маховика 2 корзины сцепления я начал думать и пришел к интерессному открытию можете даже записать как патент от Турбомена на Уазбуке. Дело в том, что Уазовская корзина подходит к Волговскому маховику по диаметру(она больше Волговской но вполне подходит) через пол. часа Волговский маховик с уазовской корзиной были уже у токаря все было размеченно под новые резьбовые отверстия отцентрованно, просверленно и нарезенна резьба. Потом все это дело было отбалансированно и через 2 часа стояло на Волговском двигле. Честно сказать я очень боялся что вся эта байда не сядет в Волговский колокол. На счастье все оказалось впорядке. Мотор пока еще не поставили, но основная проблемма решена. Как только мотор будет стоять напишу о первом драив тесте все-таки двигло под 93 бензин 102 лошадки а не наши 80 с копейками. От радости что все получилось потом скакал на пружине по всему двору

GAZ 69A › Logbook › опоры двигателя

В данной записи немного поведаю об опорах ЗМЗ 402 при установке последнего на уазовскую раму — информация не нова, но вдруг кому-то она пригодиться. Итак, при установке двигуна года два назад на уазораму как-то не обратил внимания на стоявшие опоры. Точнее я подумал, что стоят нужные. При установке двигателя на подушки они сели как то кривовато, ну думаю ладно, может подушки кривые такие. Тут таки меня начала раздражать эта кривизна подушек. И тут то меня осенило, что не в них дело. А дело было в опорах двигателя. Так как двигун волговский, то и опоры стояли для Волги. Ну и с помощью 900 рублей новенькие опоры для уазорамы прямиком из магазина появились у меня!(4021.1001014)

ну и часик работы и опоры на месте. Теперь все ровненько и красиво!

Отдельно хочу сказать о подушках кузова. В общем решено было заменить и их, так как просели они, да и из-за перекоса порвались нижние части подушек.

В общем у меня вопрос — кто какие себе ставил? все, что я держал в магазине: от 300 до 600 рублей в том числе типа ОАО УАЗ — вот вообще не вызывают никакого доверия. На мое замечание, что они не айс продавец пожал плечами и сказал, что у кого как ходят. Лотерея кароч. Я решил, что нет смысла платить больше и взял за 300 рэ кооператив. Так вот, при установке выкинул нафик все болты вместе с шайбами, и взял только резинки — а вот шайба с болтами взял с б/у подушек производства советского союза. Смотрю и думаю — куда все катится? цены то ни капли не копешные на запчасти, а качество млин. Мне проще отчистить старую совковую железяку и ее поставить, еще сто лет отходит, чем это Г из магазина. В общем как-то так. В скором времени черкану об установке тормозов на Газьку.

GAZ 69A 1970, engine Gasoline 2. 5 liter. , 65 h. , AWD drive, Manual — DIY

Как зажигание установлено на ZMZ 402? Коленчатый вал должен быть расположен в положении, которое соответствует переднему углу 5 градусов.

Установите момент следующим образом:

• На силовом агрегате мы сочетаем средний риск его вала на крышке головки цилиндров, т.Е. В конце такта сжатия на 1 цилиндр.
• Если распределитель не был отключен от источника питания, ход сжатия на 1 цилиндр можно определить, открыв его крышку. Слайдер должен быть установлен перед внутренним контактом, который подключен к свече зажигания с помощью кабеля. Если невозможно определить сжатие таким образом, невозможно демонтировать SS, установленный в первом цилиндре. После этого отверстие нужно будет закрыть тряпкой, предпочтительно бумагой. Коленчатый вал должен начать вращаться, и в тот момент, когда воздушная пробка выбита бумажной пробкой, начнется такт сжатия.
• Теперь вам нужен 10 гаечный ключ. С ним вам нужно немного ослабить болт октанового корректора, а сам винт не нужно откручивать.
• Затем установите его масштаб на ноль, это примерно середина шкалы.
• Выполняя эти шаги, используйте 10-гаечный ключ, чтобы ослабить болт, который крепит пластины октанового корректора.
• Теперь вам нужно повернуть корпус распределителя так, чтобы метки были совмещены. В частности, речь идет о красной метке, расположенной на роторе, а также о риске на статоре. Когда установка привода устройства завершена, распределитель должен удерживаться в этом положении одной рукой, затягивать болт другой рукой.

READ Где Находится Номер Двигателя На Nissan Almera

Многие устанавливают вспышки зажигания. Иногда установка времени зажигания не работает. Двигатель продолжает работать и не работает на полную мощность. Причина заключается в неработоспособности дистрибьютора в целом. Замена или ремонт коллектора может решить проблему.

Сообщений [ 5 ]

• ОлегСан
• Новичок
• Неактивен

Установка 402 двигателя на УАЗ, крепления, подушки

Кто имеет практический опыт, подскажите подходят ли передние крепление уазовские вместо волговских на блок 402 и какие подушки лучше поставить вместо родных. Хантеровские уже видел, не очень надежные (из опыта знакомых).

2 Ответ от ANW 23/02/2010 20

• ANW
• Нивораздолбатор
• Неактивен

крепления подойдут, но смотри колокол может с уазовской коробкой не состыковаться. Есть колокола сотверстиями под уазовскую и газовскую коробки или только под газовскую.

3 Ответ от хач 24/02/2010 09

• хач
• Байкер
• Неактивен

если коробка 4 ступ то можно будет просверлить,2 отверстия, 2 подойдут , резьбу нарезать всё встанет ок ,подушки от обычного уаза ставте ,а крепления двигателя к раме были у меня, щас гляну ,отпишу ,если не выкинул ,

Сообщений [ с 1 по 25 из 37 ]

• Dybinka
• Участник
• Неактивен

Установка 402 двиг на уаз 469

С какими проблемами могу столкнуться при установке 402 двигателя взамен 417, и как он поведет себя на уазе?

2 Ответ от YGV 19. 2013 07

• YGV
• Участник
• Неактивен

• Откуда: г. Краснодар, Дубинка
• Зарегистрирован: 30.11.2011

Вот так джипанул

3 Ответ от шапсуг 19. 2013 07

• шапсуг
• Участник
• Неактивен

• Откуда: планета Земля
• Зарегистрирован: 24.12.2011

Dybinka-83, крепление 402 уже 417 я подложил шайбы примерно 8-9 мм с каждой стороны , пределка управлением карбюратора с рычажного на тросиковый , крепление кпп к колоколу 402 — шпильки нижние надо поднять выше ( там есть уже штатные отверстия, корзина сцепления на 402 меньше соответственно ведомый диск меньше, тут надо обратить внимание на муфту диска что-бы шлицевая влезла на первичный вал кпп, система фильтрации масла в двс на 402 другая — может мешать установке гур ( продаются спец.переходники под масленный фильтр как на 417), ну наверное вот самое основное различие при установке 402 .

Отредактировано шапсуг (19.03.2013 07:52:10)

4 Ответ от Dybinka 19. 2013 07

Да джипанул сильно еще передний мост порвал

5 Ответ от Dybinka 19. 2013 07

Шапсуг больше всего беспокоит сцепление получается диск меньше оно слабее

6 Ответ от Hi Com 19. 2013 08

• Hi Com
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 28.09.2009

Да. Гореть будет на хороших тапках.

7 Ответ от шапсуг 19. 2013 08

Dybinka-83, многие катаются на нем ,жалобы я не слышал, да и пружин на корзине 402 в два раза больше, но многие ставят лепестковою корзину , в этом случае по максиму надо добиваться герметичности поддона кожуха сцепления, что-бы жидкий «говнолин» не поподал, тут тоже есть свои хитрости.

8 Ответ от Апостол 19. 2013 08

• Апостол
• Мастер
• Неактивен

• Откуда: Краснодар р-н Северных мостов
• Зарегистрирован: 16.07.2008

А сколько вы платите транспортный налог, если мощность не установлена? Налоговая ведь данные с РЭПов берет.:roll:

Пока нисколько. Ещё не стоит на учете. Вот и хочу подготовиться, чтобы аргументированно занижать.

У меня на буханке 2005 года с завода стоит ЗМЗ-4021L на 80-й бензин. В паспорте мощность 74 л.с. Прикол в том, что за 4 почти года владения налоговая так и не прислала налог.

вот и попался

Спасибо мотор есть в запасе

10 Ответ от nomberone469 19. 2013 08

• nomberone469
• Участник
• Неактивен

• Откуда: Краснодар
• Зарегистрирован: 26.09.2009

Скажите это МаХТу.У него 410-й.

11 Ответ от Охотник за привидениями 19. 2013 17

• Охотник за привидениями
• Участник
• Неактивен

• Откуда: Белореченск
• Зарегистрирован: 19.11.2009

Вот ёлы палы. а я наоборот, хочу избавиться от 402-го. Что насчёт «сотки»? Как «оно» выглядит, что нужно, какая это модель точнее ? 405, 406, и чтоб с карбиком. Никакой электроники и инжекторов.У кого стоит ?

12 Ответ от EvGen171 19. 2013 18

• EvGen171
• Участник
• Неактивен

421/8- карб. стока

13 Ответ от Охотник за привидениями 19. 2013 18

И всё, больше соток нету, ? А 405(или 406) на газелях ставили они карбовые, неужели не сотки ? Я фиг его знает.. Если кто продаёт сотку, пишите.

14 Ответ от EvGen171 19. 2013 18

Охотник за привидениями, так если свой живой, вроде переделывают под сотку с заменой головки.

15 Ответ от ТРАКТОРИСТ 19. 2013 18

• ТРАКТОРИСТ
• Участник
• Неактивен

у мну 402 слюбой соткой поспорит

16 Ответ от EvGen171 19. 2013 18

так продавать будут уставший(шоб избавиться), а новый сЦуко дорогона. (ну, вы поняли)

.я брал в сентябре 2012г. 1ой компл. со-всем навесным 421/8 за 77 кило-рублей, внёс 10% во-вторник, привезли в субботу!

17 Ответ от Охотник за привидениями 19. 2013 18

Да не совсем живой.. Давече обернуло полукольцо(или кольцо)коленвала. и вал «гуляет милиметра 3. Уже за моховик(или корзину) цепляет при выжиме сцепы. Компрессия по 9.. правда масло не жрёт и давление 1.6А держит на горячую( у меня механический датчик масла в салоне), но на малых цакает что то (паразитка вроде), вобщем предстоит выдёргивание мотора, снятие вала, а там расточка, притирка головки, что то менять, все сальники, и т.д.. вобщем ккапиталка.. А не охота мне на слабом моторе с набивкой оставаться.В планах 35 колёса, 34—е маловато. Я его отрепетировал, но слабенький он. У меня олень, силовой обвес, лебедб и прочая лабуда. Тяжковато ему. На обгонах тупит. В 414 76 лошадок вроде ? там даже 90 нету.. Вобщем, подыскиваю соточку. перетрусю его.

18 Ответ от Охотник за привидениями 19. 2013 18

Да переберу потихоньку.. На сотке как я понял поршневая на 95мм стоит. На 414 на 92мм. На Патриоте 100мм, вот разберу, может смогу расточить. буду максималку по мощщам выдавливать с него. Слышал, что вроде на 98мм поршневая есть. Может блок растачивать под такие гильзы, может «под последнюю» гизы дадут расточить до 10мм. вот чудненько будет. На это счёт у меня башка варит. Разберу, видно будет. Я в Ваз 2103, в 011 блок поршня на 82.4 впихнул.. А родные на 79. Вот она врывала. Наша техника с большими поршнями должна быть. Поэтому и подумалось, что одной головкой не ограничусь..

На УАЗ-469 для сельской местности предпочитают двигатели ЗМЗ-406, а лучше ЗМЗ-402 (ЗМЗ-24)

Сам я никогда не имел автомобиль УАЗ-469, но часто приходилось ездить на таком или быть пассажиром. Электропроводку знаю почти полностью.

УАЗ-469 современный индекс УАЗ-3151. Версий и модификаций много в том числе «Хантер» и устанавливают разные двигатели.

На первых УАЗ-469 устанавливали двигатели ЗМЗ-24 (ЗМЗ-402 современная версия). В армии помнится говорили двигатель ЗМЗ-21ставили на УАЗ, но не видел. Поршневую на двигателе увеличили до 100 мм (двигатель сотка) УМЗ-4218 устанавливали на УАЗ-31519.

Также устанавливали дизельные импортные двигатели и ЗМЗ-514. У знакомого УАЗ-Хантер двигатель дизель ЗМЗ-514 покупал новый, несколько раз перебирал и после 160 тыс. км. он отказал, в итоге установил ЗМЗ-409 евро-4.

Проблемы в основном с аппаратурой и с головкой двигателя ЗМЗ-514, а по грязи дизельным двигателем автомобиль ездил хорошо.

Мне пришлось помочь парням по электрооборудованию при установке на УАЗ-469 инжекторного двигателя от Волги-3102 ЗМЗ-406.

В двигателе пришлось поменять поддон двигателя на ЗМЗ-409 и изменить крепление. Кабину пришлось немного переварить. После первой поездки владелец УАЗ-469 по сельской местности был очень доволен заменой двигателя.

Двигатели на УАЗ-469 серии ЗМЗ-405 – ЗМЗ-409 очень чувствительны к перегреву двигателя. Устанавливают увеличенные радиаторы и принудительное охлаждение.

Отдыхая в Крыму в 2019 году мы с женой поднимались в гору Мангуп-Кале на автомобиле УАЗ-469 с карбюраторным двигателем УМЗ-4218.

Водитель не доверял инжекторным двигателям, в основном из-за электропроводки. Дороги ухабистые и двигатель на автомобиле работает постоянно в натяг на малых оборотах. В сезон два раза приходится перебирать ходовую УАЗ-469 проезжая всего 10 тыс.км., или меньше.

В основном на УАЗ-469 ездят по проселочным дорогам и немного знакомы с техникой. В случае небольшой неисправности водители отремонтируют на дороге, но не с инжектором. На многих УАЗ-469 есть аварийный способ доехать при неисправном трамблёре и коммутаторе.

Вот почему многим нравятся УАЗ-469 с двигателем ЗМЗ-402, этому двигателю уже более 60 лет. Почти три года не выпускают ЗМЗ-402, хотя выпустили только на ЗМЗ более 6 миллионов, не считая других заводов.

Группа в контакте «Заметки карандашом»

Двигатель 402 на уаз отзывы

Ребятки надеюсь на вашу помощь — отец купил уаз головастик 1985 года. Имеются проблемы с уходом тосола. Есть мысли поменять мотор на 402, но не знаю можно ли это? Совместится ли с ним коробка? В птс написано, что сейчас стоит 2401. Я так понимаю это мотор змз, аналогичный волговским. (85л.с.) Более никакой инфы нет — отец в другом городе. Ставились ли 2401 на уаз и можно ли поменять его на 402? Встанет ли волговский радиатор (2410/31029) на уаз? Извиняюсь если покажется вопрос глупым, но с уазами опыта не имею.

Comments 58

У меня стоит 4021 от волги. Единственное может колокол придется менять а может и нет.

радиатор волговский не подойдет, он меньше в размерах. Из личного опыта.

Поставьте лучше УМЗ-421 И с коробкой проблем не будет и двигатель более подходящий для УАЗа

Не подходящий, а самый лучший двс для уаза))

Необходимо будет поменять сцепление, колокол и сами лапы на ДВС. Колокол это если мотор на Волге стоял.

так в 24-01 и 24-10 402 двигатель и стоит.хорошо сохранился для 85 г.в.

люк в крышу врежь — не мажорства ради, а чтобы талью мотор вытащить, не снимая кабины. 🙂 402 — ставились, колокол вроде подойти должен, по ПТС так делать нельзя — изменение конструкции. кстати у меня есть блок 24Д — расточенный под 3литра, надо? 🙂

Там и без люка мотор спокойно вытащить можно, нахрена кабину то снимать? Или Вы считаете, что у Буханки кузов снимают для того что-бы мотор выташить? Что за бред?Снимай все навесное, ГБЦ, коробку, обвязывай веревкой продевай трубу/лом и т.п., далее вдвоем спокойно поднимаем и ставим на «крыло», остальное дело техники.

ключевое слово «вдвоем», нафиг надрываться когда таль над кабиной висит? каждому свое. мы предпочли вырезать люк и красиво и удобноДа, если думаешь, что я ни разу не вытаскивал двигатель без люка в буханке — ошибешься — вытаскивал, приятного мало.

а кто сказал про дорогу? я про гараж, а кто вам сказал, что двигатель вверх поднимается? тю. открою секрет — двигатель ОПУСКАЕТСЯ талью, ПОД МАШИНУ, и легко выкатывается. вот и все. но вы как самый опытный, можете тащить двигатель вверх. 🙂 удачи

И Вам не хворать. Вы то вообще мужику советовали все свои манипуляции для того чтобы кабину не снимать. ИЛИ Я НЕ ПРАВ! окуительная подсказка

для удобной работы с двигателем во многих АТП снимали кузов, более того в формулярах завода по ремонту есть ПРЯМОЕ указание по снятию кузовов для манипуляций с двигателем.

Вы там слышали, что прозвучали слова: АТП и т.п. или человек написал, что у него полностью оборудованный автосервис?Думается, что у подавляющего большинства людей содержащих УАЗ, машины живут на улице и соответственно все ремонты проводятся именно там.Вы то ему советуете однозначно, врезать люк иначе мотор не снять. Я же со своей стороны опроверг Ваше умозаключение лишь тем, что указал другой способ снятия мотора, без бурения крыши и тем более снятия кузова/кабины.Судя по тому как Вы вцепились нам в уши, именно так у Вас и происходит: надо с мотором поковыряться, почитал формуляр с ПРЯМЫМИ указаниями и пошел снимать кузов по тихой грусти)))))

Разборка и дефектовка двигателя ЗМЗ-402

На улице -10, мою двиган.

Забоины на коромыслах.

Забоины на толкателях.

Забоины на распредвале.

Гомна под горлышко.

Должно быть вот так.

Усаживаю набивку в блок.

Всё, закрыл поддон.

Вот так на данный момент.

Для сравнения: слева старая волговская, а справа – новая, сзади – рычажная. Точно не скажу откуда она с УАЗа или ГАЗона, 6 пружин, с виду мощней чем с УАЗа. Читал по отзывам, что диафрагменная сцепа слабее рычажной, небольшой тест наступая пяткой в место прижима выжимного подшипника своим чахлым тельцем в 100 кг могу сказать, что старая волговская и рычажная прогнулись на 1-1,5 см, а новая нифига не прогнулась.

Вот три подопытных.

Это с ключом на 13.

Мне пришлось ещё зубчатый венец поменять, сбил старый молотком, новый положил в духовку на 10 минут под 250 градусов, ну как 10 минут, – как завоняло, так и достал. Заранее смазал маховик фиксатором резьбы и надел венец. Как остыло всё собрал. фоток нет, всё банально просто.

Закрыл ещё одну полость.

Болт, хранитель тосола.

С обратной стороны.

Вот он, поясок моей мечты

Но на остальных я так и не добился такого же эффекта – забил на них, пролил растворителем, вроде, не течёт и засухарил.

Ну и завершение.

Вот такой он ждёт.

Есть и печаль-беда, я где-то потерял щуп. Всё перерыл – не нашёл, помню, что мыл, а куда дел так и не нашёл.

Заткнул пока отвёрткой.

В этой теме хочу выложить отчет о работе которую придётся проделать вовремя замены одного двигателя на другой. Севодня с утра мы занялись разборкой своего головастика по причине клина двигателя, у товарища есть рабочий движок от волги и он предложил его поставить! Прочитав весь форум нечего путевого ненашли и решили выкладывать фото проделаной работы с коментариями по замене двигателя.
И так оба двигла у нас сняты в принципе они одинаковые, раличаются они:
-сцеплением
-кожухом сцепления
-лапами крепления двиготелей

Восновном из за этих различий и придется заморачиватся!!!

Первое и самое сложное состыковать коробку УАЗ с ЗМЗовским движком! Есть два пути либо покупать готовый кожух сцепления либо выворачивать нижние шпильки ставить коробку на верхнии(на них каробка УАЗ садится по месту) а по нижним размечать отверстия под под недостоющие шпильки.

Лапы крепления двиготеля как не крути придется колхозить по месту но об этом по ходу работы!!!

Сцепление придется собирать из Волговской корзины и Уазовскова диска
т.к. Уазовский маховик нелезет в кожух сцепления Волги впринцыпе это несложно .

Фото проделаной работы выложу завтра т.к. фотик забыл у кореша !!!!
