Как прокачать правильно тормоза на уаз хантер правильно прокачать тормоза

Гидропривод тормозов прокачивают для удаления воздуха, попавшего туда при заполнении жидкостью после ее замены или после ремонта узлов гидропривода, связанного с его разгерметизацией.

Признаки наличия воздуха в гидроприводе:

– увеличение хода педали, ее «мягкость» при однократном нажатии на педаль;

– постепенное уменьшение хода педали с одновременным увеличением ее «жесткости» при повторных нажатиях на педаль.

Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Действия при прокачке гидропривода такие же, как и при замене тормозной жидкости, описанной в разд. 4 «Техническое обслуживание» (см. «Замена тормозной жидкости»). Различие состоит лишь в том, что критерием завершения прокачки рабочего цилиндра является прекращение выхода пузырьков воздуха из шланга, а не появление свежей тормозной жидкости.

Видео про «Прокачка гидропривода тормозной системы» для УАЗ 31519

Замена тормозной жидкости в тормозах уаз хантер

Уаз буханка Как одному прокачать тормоза

Регулировка сигнального устройства тормозов

Другие материалы раздела

Всем доброго времени суток, товарищи!Прошу вашего совета! Консилиума УАЗоврачей, так-сказать)))

Симптомы пациента:Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

Осмотр пациента:1. Тормозная жидкость из бачка не уходит.2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил.3. Главный тормозной цилиндр сухой, как попа младенца.4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20%5. Проверка состояния задних тормозных колодок пока еще не производилась.6. У пациента присутствует «колдун» (с завода).

Проведенные процедуры:Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса.Израсходована одина бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX.При условии, что по «Букварю» «Хантера» в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

P.S.:Мною было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве «качков») напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может это нормально, но для правильной постановки диагноза может пригодиться.

Поскольку я себя отношу скорее к «интернам» в области авторемонта, прошу Вашего совета, дорогие доктора, врачи, специалисты этого самого авторемонта!

Цена вопроса: 89 ₽
Пробег: 56 700 км

Рано или поздно всем любящим пошаманить над своим «конем» или «конями»🛠приходится столкнуться с прокачкой тормозов. «УАЗоводы» «ГАЗоводы» именно эта прослойка любителей, я бы даже сказал, что это своего рода каста среди водителей всех мастей и категорий.Я из НИХ.Ну это лирика, идём ближе к теме. Тормоза, сколько всего написано, показано, рассказано но тема всегда актуальная, я бы сказал злободневная. Сталкивался с прокачкой и я, причем в разных ситуациях, с разными машинами. Но УАЗ, это «песня». Не спорю, у кого-то без проблем все ровно и гладко, у меня так не было. Вот не пошло и все🛠Начитавшись форумов, оказалось что я далеко-о-о не одинок. Если в гараже нет пары литров тормозуха, можно сей процесс и не начинать. Намучившись, мастырю вот это

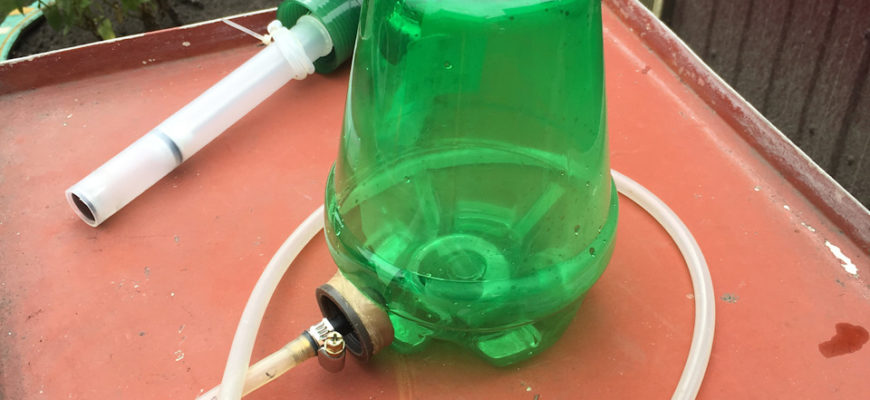

Сразу оговорюсь, принцип прокачки давлением давно известен и многие благополучно пользуются, но я сделал как думал, как я это видел. Забегу вперёд, тормоза «продул» с первого круга. Итак — баллон для опрыскивания растений, со встроенным насосом

Лучше брать с ёмкостью имеющей клапан сброса давления- это Важно. Как видно на фото, сверлю две дырки и вставляю в них соски от безкамерки . Одна внизу, через неё подаётся жидкость в бачок ГТЦ, вторая — это аварийная, если выйдет из строя насос встроенный, используем любой другой источник для нагнетания давления.Насосы ручной, ножной или камеру, или авто насос, вот поэтому важна емкость с аварийным клапаном сброса избыточного давления.Если его нема сбрасываем давление вот так

На бачке или бачках ГТЦ тоже устанавливает сосок от безкамерки.Идем к нашему другу и начинаем «операцию Ы»Но предварительно убеждаемся в герметичности всей цепи, от крышек бачков ГТЦ до насоса. Слабые места-это мембрана насоса. На один раз хватило, не знаю как долго не раскиснет в тормозной жидкости. Тогда план «Б» герметизируем этот узел, и через вторую соску- простым насосом. Преимущество данного способа- делаем в одиночку, не надо звать жену🙏как все мы зачастую поступаем. Всем не гвоздя, не жезла🛠

Тормоза на уазе конечно иногда оставляют желать лучшего. к тому же они очень требовательные к настроикам!как показала практика не все умеют их правильно прокачивать и настраивать! еще многое зависит от самих колодок и состояния барабана.да при правильной настройке и прокачке. барабанные тормоза на уазе могут тормозить намного эффективнее чем современные дисковые и этот факт подтверждался не однократно. Да многие сейчас скажут что это не так и да это понятно, тк не все умеют правильно их настраивать.прокачивать тормоза надо вдвоем, один тут не справится и это понятно! Многие обычно пользуются таким способом: с начало накачают педалькой тормоза давление в систему, а потом спускают давление через штуцер и все. при таком способе происходит эффект ковитаций, в котором образуется мелкие пузырьки воздуха, из за которых система не является полностью идеальной. от сюда и не внятная работа тормозов!что бы вывести этот вредоносный воздух надо использовать следующий способ прокачки!1 система должна быть полностью исправна! без потеков сальников, нормальный ГТЦ! если сальники текли перед установкой протереть колодки и барабан ацетоном, что бы между ними не было смазки даже малейшего ее присутствия!2 нужно два человека первый (П) тот кто открывает и закрывает штуцер и второй(В) тот кто сидит и нажимает ногой на педаль тормоза!3 проверять уровень тормозной жидкости после каждой прокачки!4 порядок действия такой!»П» открывает штуцер! «В» резко нажимает на педаль тормоза до конца и держит ее!»П» закрывает штуцер. «В» медленно отпускает педаль.такое действие надо провести сделать раз 5!5 затем надо отрегулировать иксцентрики: для это надо понять колеса на домкрате и одной рукой вращать колесо, а другой подкручивать его ключем, пока колодка не начнет притираться к барабану. нужно оставить минимальное растояние между ними. так сделать со всеми иксцентриками на всех колесах.6 после проведение процедуры завести мотор и накачать педалью давление в систему!все тормоза готовы к использованию! данную процедуру желательно выполнять раз 10 000 км

Пробег: 400 000 км

Прокачиваем тормозную систему при попадании в нее воздуха или разгерметизации тормозных контуров, замене тормозных цилиндров, шлангов, трубок и т.п., а также при замене жидкости.

Для прокачки тормозов нужен помощник. Для данной операции не требуется смотровая канава, достаточно чистой, ровной площадки.

Очищаем от грязи клапаны прокачки.

Проверяем уровень тормозной жидкости в бачке (при необходимости доливаем ее до метки МАХ). При прокачке постоянно контролируем уровень тормозной жидкости и доливаем ее, не допуская падения уровня ниже метки MIN. Прокачиваем тормоза при неработающем двигателе и нагруженной задней оси.

Снимаем с клапана прокачки заднего правого колесного цилиндра защитный колпачок и, надев прозрачный шланг, погружаем его свободный конец в емкость, частично заполненную тормозной жидкостью. Нажимаем на педаль тормоза 4–5 раз.

Не отпуская ее, отворачиваем ключом «на 11» на 1/3–1/2 оборота клапан прокачки.

В жидкости, вытекающей из шланга, будут видны пузырьки воздуха. После того, как педаль «уйдет» вперед до упора, выдавив порцию жидкости из системы в емкость, заворачиваем клапан и только после этого отпускаем педаль. Повторяем прокачку до тех пор, пока полностью не прекратится выход пузырьков воздуха из шланга. Сняв шланг, надеваем на клапан защитный колпачок. Затем прокачиваем тормозной цилиндр заднего левого колеса.

Таким же образом прокачиваем регулятор давления.

Передние колесные цилиндры прокачиваем в следующей последовательности: нижний правый; верхний правый; нижний левый; верхний левый.

Если в системе остался воздух, то при нажатии на педаль тормоза будет ощущаться ее упругость. В этом случае повторите прокачку, пока педаль не станет «жесткой».

Если даже при длительном удалении воздуха пузырьки продолжают выходить из шланга, проверьте герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров. Подтекающие соединения подтяните, а неисправные уплотнительные кольца и манжеты главного цилиндра замените. Рабочие цилиндры заменяем в сборе.

После прокачки долейте свежую рекомендуемую тормозную жидкость в бачок до метки MAX и установите крышку бачка с датчиком аварийного падения уровня.

При замене тормозной жидкости прокачку следует производить до тех пор, пока свежая тормозная жидкость (она более светлая) не начнет выходить из клапанов прокачки всех рабочих цилиндров.

Тормозная система

Особенности конструкции

никаких люфтов нет, вот это меня и смущает.Я о другом: Порядок прокачки гидросистемы. Сначала, если есть регулятор тормозных сил, прокачивается регулятор — там тоже есть штуцер.

Начинать прокачивать колеса надо от самого дальнего от ГТЦ, т. е. (1) Заднее правое; (2) Заднее левое; (3) Переднее правое; (4) Переднее левое.

В передних колесах сначала прокачивать нижний цилиндр (для военных мостов — передний).

не могу прокачать тормоза на буханке помогите. поменял все трубки, тормозные цилиндры, главный цилиндр, вакуум. что только не делал нет тормозов и все. очень нужна помощь. какая технология прокачки??

Поставь целиндры от волги самоподводящиеся назад и будут тебе тормоза .

нет никакого регулятора, только паук-разветвитель и все! насчет колес и порядка их прокачки я знаю, но такое чуство что что-то не до конца как-то прокачивается,тармоза колом на 2,3 раз нажатия и педаль медленно возвращается обратно.

насчет цилиндров от волги не вариант.

я паук всегда за борт отправлял.от него только мозгодрот один.

педаль ватная качка с третьего появляються тормоза, пузырьков вообще нетю

у тебя паучок с проводочками?

А ты уже пробывал?? Почему ты так уверен. у меня тоже с третьего качка были причём поменял 5 ГТЦ все в гараже благополучно в рядок валяются, но как только воткнул от волги всё стало тормозить как надо.

пробовал (волговский вакуум с главным тормозным ставил и цилиндры) решил возобновить так как было.

Всё-таки не покидает мою дурную голову сомнение насчет ГТЦ.

Аналогично! Если все перепроверено не раз, а толку чуть, то это ГТЦ, т.к. его работоспособность можно оценить лишь поставив и прокачав все контуры тормозов. В свое время на 41-м космиче так намучился, понять не мог что происходит, в итоге купил на «шару» ГТЦ дорогой и всё заработало как часики.

Еще есть вариант того что сильно изношены барабаны, т.е. не хватает хода педали ГТЦ чтобы наполнить рабочие цилиндры, приходится нажимать еще что бы добить, выход прост нуна новые барабаны, или старые нуна сносить к токарю чтобы расточить ну или хотя бы снять фаску. Внутрях диаметр должен быть не больше 27.5 см, ну и наварить на концы колодок которые входят в циллиндр, что нибудь, я например наваривал сварочный электрод четверку, одним словом чем больше тем лучше но в меру, или поставить саморазводные цилиндра.

сзади поставил новые барабаны, колодки, цилиндры-ход поршней охрененный,(колодки подведены)

Значит еще можно попробывать промерить выступ штока усилителя должен выступать 7.8-8 мм измерить просто отсоединив ГТЦ по плоскости разема кладеш чтонибуть тонкое но прочное например щуп и от него глубиномером штангеля измериш на скока выступает шток тока надо учитывать толщину щупа. можно еще мануально определить но это очень сложно. открутить штуцера от ГТЦ и выкручивать шток так что бы при их сопряжении ГТЦ и ВУТ из первого контура слегка выходила жидкость прям с децл. Все, в принципе остается прокачать систему. Но есть одно НО, как подключены контура во всех талмудах нарисовано неправильно! Как надо: сначала т.е. первым контуром идет перед, а вторым зад, если есть распределитель тормозных усилий то эт жопа, на 2 году жизни они почемуто умирают и начинают выносить мозх, по этому если оное есть то от этого зла надо скорее избавится

может изоленты обратно намотать.

Чудес не бывает. Если система герметична и не завоздушена значит что-то где-то не доходит. Если только — спасибо Серж 469 б — обратил внимание — система без регулятора. Потому еще раз вопрос по его наличию. Ну или количеству бачков — на двухбачковых его по умолчанию быть не должно. Да и изоленты той синей уже не найдешь. Попробуй тем что сейчас продается клюшку перемотать — сам все поймешь

( 1 оценка, среднее 5 из 5 )

Автомобиль имеет три независимые тормозные системы: рабочую, запасную и стояночную

Рабочая тормозная система — гидравлическая, двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке

Запасная система образована каждым контуром рабочей системы. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью

Узлы системы соединены медными трубками и резиновыми шлангами.

Тормозные механизмы передних колес — барабанные, с двумя однопоршневыми цилиндрами, каждый из которых воздействует на свою колодку

Цилиндры соединены между собой медной трубкой

Регулировка зазоров между колодками и барабаном производится вручную. На каждом цилиндре имеется клапан для удаления воздуха.

Тормозные механизмы задних колес — барабанные, с двухпоршневыми колесными цилиндрами и ручной регулировкой зазора между колодками и барабаном.

В средней части тормозных щитов передних и задних колес расположены эксцентрики для регулировки положения колодок после их замены или в процессе эксплуатации

Кроме того, при замене колодок их положение можно изменять поворотом эксцентриковых опорных пальцев. Накладки соединены с колодками алюминиевыми заклепками

Минимальная допустимая толщина накладок тормозных колодок при их износе — 0,5 мм от рабочей поверхности до головок заклепок. Максимально допустимый внутренний диаметр тормозных барабанов — 281 мм

У задних колес накладки задних тормозных колодок короче, чем у передних. Это необходимо для обеспечения равномерного изнашивания накладок.

Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю

На некоторых автомобилях установлены отдельные бачки для каждого контура системы.

Поршни в цилиндре расположены последовательно: ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень — передних

При отсутствии утечек жидкости из системы ее уровень в бачке главного тормозного цилиндра должен находиться между метками МАХ и MIN. По мере изнашивания тормозных накладок уровень понижается

В случае нарушения герметичности тормозной системы и падения уровня жидкости в бачке срабатывает датчик, и на панели приборов загорается лампа сигнализатора. В этом случае доливать жидкость следует только после устранения неисправности.

Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну четырьмя шпильками

Для увеличения тормозного усилия используется разрежение во впускном трубопроводе двигателя, с которым усилитель соединен шлангом.

В корпусе усилителя установлен воздушный фильтр, который необходимо промывать или заменять не реже одного раза в год. При выходе усилителя из строя, заменяем его целиком.

Регулятор давления крепится к поперечине рамы. Он корректирует давление тормозной жидкости в контуре тормозов задних колес в зависимости от загрузки автомобиля, что уменьшает вероятность заноса при торможении.

Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре. При выходе из строя регулятор заменяется целиком.

После замены регулятора или рессор задней подвески, а также заднего моста необходимо отрегулировать положение нагрузочной пружины относительно заднего моста

Сигнальное устройство устанавливается на некоторых автомобилях. Оно служит для сигнализации о потере герметичности в одном из контуров. В этом случае загорается лампа сигнализатора на панели приборов.

Стояночный тормоз — ручной, механический, трансмиссионный.

Усилие от рычага, установленного в салоне, передается на две колодки, размещенные внутри тормозного барабана. Барабан закреплен винтами на фланце вала привода заднего моста раздаточной коробки.

Причины

Необходимость прокачивать может возникнуть по нескольким причинам:

• попал воздух в тормозную систему;
• заменен или отремонтирован главный тормозной цилиндр (ГТЦ);
• заменена или ремонт рабочих тормозных цилиндров;
• ремонт тормозной системы (трубки, шланги);
• проваливается педаль без видимой неисправности;
• смена жидкости.

Конечно, если был выполнен ремонт, только одного рабочего цилиндра, нет смысла прокачивать всю систему. Если же был заменён ГТЦ, то необходимо полное обслуживание.

Особенности тормозов УАЗ

Если с заменой некоторых узлов автомобиля разрешено повременить, то починку тормозов откладывать нельзя. Возможное чрезвычайное происшествие дорого обойдётся и цена вопроса в разы превысит стоимость превентивных мер, не говоря уже о возможной потере жизни.

Конструктивно, главный элемент тормозов техники, рабочий тормозной механизм. Узел включает в состав две идентичные колодки. Края обеих деталей контактируют с поршнями цилиндров, сама конструкция держится на специальном опорном штоке. В цилиндрах предусмотрено два отверстия, первое выполняет функцию отвода воздуха при проведении процедуры прокачки, второе выводит рабочую жидкость.

Визуально, тормозная конструкция и соединение спереди и сзади одинакова. Разница заключается в наличии двух цилиндров спереди, тогда как сзади тормоз работает от единичного устройства. Такая особенность объясняется необходимостью прикладывать большее усилие при торможении к передним колесам в сравнении с задними элементами.

Оба автомобиля UAZ (469, 452) оборудованы барабанными тормозами. Дисковые элементы выполнены из стали, при изготовлении используют метод штамповки, чугунного обода и усилителя, соединённого с диском. Добраться до барабанов УАЗ 452 легко, если понадобиться заменить изделие новым, снять деталь не трудно.

Заполнение гидропривода производите только специальной тормозной жидкостью согласно указаниям таблицы смазывания в следующем порядке:

1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.

2. Поднимите капот (снимите облицовку радиатора на автомобиле семейства УАЗ–3741) и отверните крышки бачков главного цилиндра. Заполните бачки тормозной жидкостью.

Рис 1.Привод рабочей тормозной системы УАЗ-3151 3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной около 400 мм.

Другой конец шланга опустите в стеклянный сосуд емкостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 2).

4. Отверните на ½ – ¾ оборота перепускной клапан, после чего несколько раз нажмите на педаль.

Нажимайте на педаль быстро, отпускайте медленно.

Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух.

Прокачку производите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.

Во время прокачки доливайте тормозную жидкость в бачки главного тормозного цилиндра, не допуская обнажения их дна, чтобы в систему вновь не попадал воздух.

В течение всей операции по заполнению конец шланга держите погруженным в жидкость.

Рис 3. Привод рабочей тормозной системы УАЗ-3741

5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок.

Прокачку гидропривода производите не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода рабочего цилиндра задних тормозных механизмов

6. Произведите прокачку тормозного цилиндра заднего левого тормозного механизма, затем регулятора давления и тормозных цилиндров передних тормозных механизмов.

На тормозных механизмах передних колес прокачивается сначала нижний, а затем верхний цилиндр.

7. Выключите сигнальное устройство, для чего сделайте следующее:

– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;

– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение, и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;

– заверните клапан при нажатой педали.

После прокачки всех тормозных механизмов долейте жидкость в бачки главного тормозного цилиндра до уровня на 15–20 мм ниже верхних кромок наливных отверстий.

Плотно заверните крышки.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью.

Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.

После заполнения системы жидкостью проверьте автомобиль на торможение.

При правильной регулировке рабочих тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах ½ – 2/3 хода педали, после чего нога должна ощущать «жесткую» педаль.

Инструмент

Для проведения работ необходимо иметь:

• тормозная жидкость, обычно DOT4 или та которая залита в систему;
• чистую ёмкость для сбора ТЖ;
• шланг для слива жидкости с тормозных цилиндров;
• ключ на 10, откручивать перепускной клапан.

Прокачиваем тормоза заднего правого колеса УАЗ

Прокачка тормозов, последовательность

Цель проведения манипуляций по прокачке, вывести воздух, содержащийся во внутренних частях механизма торможения. Периодически, раз в неделю, осматривают машину на предмет повреждения и утечки, внимание уделяют:

• Наличию механических повреждений труб;
• Нарушению уплотнений в сочленениях;
• Соответствию количества рабочей жидкости необходимой норме;
• Работе ножного рычага тормоза.

Признак того, что пора выполнять манипуляции по прокачке, увеличенный рабочий ход ножного рычага тормоза, а так же выявление провалов при нажатии ножного тормоза. Кроме того, смазку меняют после проведения ремонта, или смены узлов, деталей механизмов. Не зависимо от обстоятельств, перелить тормозной концентрат ДОТ-4 и прокачать тормоза на УАЗ 469 и 452 надо раз в два года.

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

• Убираем клапанный налёт;
• Контролируем, нет ли подтёков и утечек в соединениях и трубках;
• Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
• Качаем ножной рычаг тормоза, не заводя силовую установку;
• Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

• Надавливаем до упора на ножной рычаг стопа 4-5 раз;
• Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
• Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
• Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
• Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
• Снимаем трубку, монтируем предохранительный колпак;
• Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
• После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

Как прокачать тормоза на УАЗике — Спецтехника

• 1 Прокачка и замена тормозной жидкости в гидравлическом приводе рабочих тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303
• 2 Тормозная система УАЗ буханка в схемах и пояснениях
• 3 Как Прокачать Тормоза На Уаз Буханка
• 4 Как прокачать тормоза на уаз буханка видео — Автомастер
• 5 Как Прокачать Тормоза Уаз Буханка 5.1 Как в одиночку прокачать тормоза

Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы.

Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.

Для обеспечения безотказной работы рабочих тормозов автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы рекомендуется производить один раз в два года. В гидроприводе тормозов используется тормозная жидкость класса DOT 4.

Тормозная система УАЗ буханка в схемах и пояснениях

Тормозная система УАЗ Буханка включает в себя рабочую систему и стояночную систему.

В свою очередь, рабочая тормозная система включает в себя тормозные механизмы барабанного типа на каждом колесе, а также гидравлический привод.

Стояночная тормозная система на УАЗ Буханке работает на трансмиссию и оснащена механическим приводом.

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

• главный тормозной цилиндр;
• тормозная педаль, которая соединена с цилиндром через его поршень;
• колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
• трубопроводы и шланги, которые объединяют все цилиндры;
• педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При установке на УАЗ регулятора тормозных сил и модулятора антиблокировочной системы они также помещаются в конструкцию гидропривода.

Рабочая тормозная система УАЗ Буханка

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует «колдун» (с завода).

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по «Букварю» «Хантера» в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве «качков») напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Вакуумный усилитель тормозов

3160-3505010 – Цилиндр тормозной главный ОАО «АДС» – 1240 руб.

3160-3506060 – Шланг тормозной передний «Fenox» (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив «Букварь», снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

медная трубка после рихтовки

Установка задних дисковых тормозов в УАЗ Хантер 31519

После полутора лет покатушек залезли в задние барабаны нашего УАЗ Хантера. И стало понятно, почему он последнее

Прокачка тормозной системы и замена тормозной жидкости

Для прокачки тормозов нужен помощник. Для данной операции не требуется смотровая канава, достаточно чистой, ровной площадки.

Также прокачиваем регулятор давления

Возможные неисправности тормозной системы и методы устранения

Увеличенный ход педали тормоза (педаль «проваливается»)

— Увеличенные зазоры между колодками и барабанами

Отрегулировать зазоры между колодками и барабанами, пользуясь только регулировочными эксцентриками

При большом износе накладок (до головок заклепок остается менее 0,5 мм) заменить их новыми

При установке новых колодок или после замены накладок регулировку производить как регулировочными эксцентриками, так и эксцентриками опорных пальцев

— Попадание воздуха в тормозную систему из-за: отсутствия жидкости в бачках главного цилиндра; течи тормозной жидкости в соединениях трубопроводов, цилиндрах, повреждения трубопроводов, шлангов и т.п.

Устранить течь жидкости, заменив, при необходимости, поврежденные детали

— Засорение отверстий в бобышках крышек бачков главного цилиндра

Прочистить отверстия. После устранения причины попадания воздуха, прокачать систему

Нерастормаживание (заедание) тормозов

— Отсутствует свободный ход педали тормоза

Отрегулировать свободный ход педали

— Засорение компенсационных отверстий главного цилиндра

Прочистить компенсационные отверстия и сменить тормозную жидкость, если она загрязнилась

— Заедание поршней главного или колесных цилиндров

— Поломка оттяжной пружины педали тормоза

— Ослабла или сломана стяжная пружина колодок тормоза

Заменить стяжную пружину

— Заедание колодок на втулках опорных пальцев

Зачистить и смазать опорные поверхности, при этом смазка не должна попадать на тормозные накладки

— Смятие трубопровода, препятствующее возврату тормозной жидкости из колесного цилиндра

Заменить смятый трубопровод

Занос автомобиля при торможении

— Замасливание тормозных накладок одного из тормозов

Устранить причину замасливания накладок. Заменить накладки колодок или промыть их в бензине

— Ослабление крепления тормозного щита

Затянуть болты крепления щита

— Разное давление в шинах правых и левых колес

Довести давление в шинах до нормы

— Ослабление затяжки стремянок одной из рессор

Затянуть гайки стремянок

— Неправильная регулировка зазора между колодками и тормозным барабаном

— Не работает регулятор давления или нарушена регулировка усилия упругого рычага на поршень регулятора

Устранить неисправности регулятора и его привода. Отрегулировать усилие рычага

— Увеличенный зазор между колодками и барабаном

Отрегулировать зазор. Если фрикционные накладки сильно изношены, то заменить накладки или колодки

Увеличенный ход рычага тормоза

— увеличенная длина тяги привода

Отрегулировать длину тяги привода

Стояночный тормоз не действует

— Заедание или коррозия деталей разжимного механизма

Разобрать разжимной механизм, промыть и смазать его детали

— Изношены или замаслены накладки колодок

Устранить причину замасливания накладок. Заменить накладки колодок или промыть их в бензине или керосине

— неправильная регулировка зазора или длины тяги

Отрегулировать зазор или длину тяги

Стояночный тормоз не растормаживается

— Ослабление или поломка стяжных пружин колодок

— Заедание разжимного механизма

Разобрать разжимной механизм, промыть и смазать детали

Прокачка тормозной системы Уаз Хантер 31516

Если тормозная педаль стала «мягкой», а при нескольких последовательных нажатиях становится «тверже», значит, в гидравлический тормозной привод попал воздух.

Для удаления воздуха из системы необходимо прокачать тормоза. Процедура прокачки тормозов довольно простая, но удобнее проводить ее с помощником. Подробнее эта работа описана в разд. 9 «Тормозная система».
