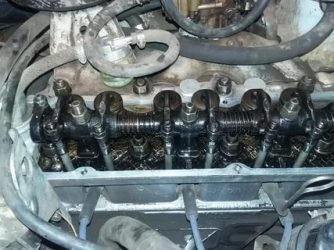

Как отрегулировать клапана на карбюраторе двигателя УАЗ 421

Регулировка клапанов УАЗ 469

Рады поделиться с Вами очередной статьей с нашего сайта : Автомобиль УАЗ 469 оснащен четырехтактным, четырехцилиндровым двигателем, газораспределительный механизм которого включает в себя 8 клапанов, коромысла, распределительный вал и толкатели. При нагреве силовой установки до рабочей температуры детали ГРМ расширяются. Во избежание деформации деталей между клапанами и толкателями устанавливается температурный зазор. Он обеспечивает беспрепятственную подачу топливной смеси и выброс отработавших газов из камеры сгорания, независимо от температуры силовой установки.

Порядок регулировки клапанов УАЗ 469

Перед тем, как отрегулировать клапана на УАЗ 469, необходимо подготовить инструменты. Для проведения процедуры потребуется отвертка, гаечные ключи и набор щупов. Для регулировки не потребуется установка автомобиля на смотровую яму, эстакаду. Работы выполняют на непрогретом двигателе. Несоблюдение этого правила может привести к повышенной шумности и некорректной работе двигателя.

Регулировка клапанов на УАЗ 469 не требует наличия специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания. Регулировка осуществляется в следующем порядке:

• Демонтируется навесное оборудование, препятствующее снятию клапанной крышки.
• Откручиваются гайки крепления клапанной крышки. Для удобства можно использовать торцевой ключ.
• Демонтируется прокладка, предотвращающая утечку масла между головкой блока цилиндра и клапанной крышкой. При сборке лучше заменить прокладку новой.
• Поршень первого цилиндра выставляется в верхнюю мёртвую точку. Для определения правильности расположения поршня необходимо совместить метки, находящиеся на шкиве коленчатого вала и передней крышке силовой установки. При смещении поршня в верхнюю мёртвую точку оба клапана газораспределительного механизма будут закрыты.
• Откручивается гайка, фиксирующая регулировочный винт, находящийся в коромысле над толкателем.
• Между коромыслом и штоком клапана устанавливается щуп.
• Регулировочным винтом выставляется необходимый зазор. Щуп должен проходить между деталями с небольшим усилием. Закусывание измерительного элемента деталями ГРМ недопустимо.
• Регулировочный винт фиксируется стопорной гайкой.
• Коленчатый вал поворачивается на 180 градусов по ходу движения.
• Манипуляции проводят на следующем по очереди цилиндре. Для регулировки каждого последующего цилиндра коленчатый вал поворачивают на 180 градусов. Порядок регулировки клапанов на УАЗ 469 – 1-2-4-3.

Сборка силового агрегата осуществляется в обратной последовательности. После регулировки двигатель работает менее шумно, повышаются динамические показатели, снижается расход топлива.

Способы регулировки зазоров

Существует два способа, которые были признаны большинством автомастеров.

Способ № 1: регулировка клапанов двигателя УАЗа согласно метке, нанесенной на шкив.

Применяется в основном когда «кривой стартер» или заводная ручка устанавливается после различных усовершенствований. Порядок действия следующий:

Способ № 2: регулировка клапанов УАЗа по трамблеру.

Стоит заметить, что этот способ применяется в основном умелыми мастерами, но после некоторых тренировок должно получиться и у вас.

Рекомендуется недотягивать клапаны, нежели перетягивать. В первом случае возможен лишь стук или звон, а во втором – прогорание клапана, урон также понесет головка блока.

Зазоры на клапанах УАЗ

Для улучшения динамических показателей силовой установки автомобиля УАЗ 469 необходимо установить тепловой зазор на впускных клапанах 0.35 мм, на впускных – 0.4 мм. Несоответствие показателей в меньшую сторону может привести к повреждению деталей газораспределительного механизма. Клапан будет открываться слишком сильно. Поршень, поднимающийся в верхнюю мёртвую точку, может согнуть шток клапана или толкатель. Отклонение зазора в большую сторону приведет к ухудшению показателей работы силового агрегата.

ВАЖНО: Перед тем, как отрегулировать клапана на УАЗ 469, необходимо проверить надежность крепления коромысел к головке блока цилиндров. Если гайки крепления откручены, отрегулировать температурный зазор не удастся.

Особенности выставления ВМТ

Поршень каждого цилиндра за один цикл два раза смещается в верхнюю мертвую точку – в момент сжатия и при выбросе отработавших газов. Для того чтобы правильно установить тепловой зазор необходимо выставить поршень первого цилиндра в верхнюю мертвую точку на момент сжатия рабочей смеси. Сделать это можно тремя способами:

• Визуально определить степень открытия клапанов. В момент сжатия клапана цилиндра находятся в закрытом состоянии. Между коромыслом и штоком клапана есть небольшой зазор. При выпуске отработавших газов выпускной клапан открыт. При этом коромысло надавливает на шток клапана.
• Определить на какой цилиндр подается искра с распределителя зажигания. Для этого необходимо снять крышку трамблера и провернуть коленчатый вал до тех пор, пока токоведущий контакт бегунка не повернется в сторону провода, ведущего к свече первого цилиндра
• Использовать заглушку. Из первого цилиндра выкручивают свечу зажигания. Из бумаги изготавливают заглушку, по диаметру подходящую к посадочному месту свечи. Для того чтобы бумага более плотно закрыла отверстие, пробку смачивают водой. После установки пробки в посадочное место свечи, коленчатый вал вращают по ходу движения. В момент сжатия оба клапана закрываются, и пробка выстреливает из цилиндра. Услышав характерный хлопок, необходимо остановить вращение коленчатого вала. Далее совмещают метку на шкиве и передней крышке силовой установки.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Долговечность и надежность работы отремонтированного двигателя УМЗ-421 в значительной мере зависит от его регулировки после сборки, обкатки в холодном и горячем режимах и режима его работы на автомобиле в первую тысячу километров пробега после ремонта.

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

После сборки двигателя УМЗ-421 необходимо отрегулировать зазоры между клапанами и коромыслами и произвести установку угла опережения зажигания. Величина зазора между клапаном и коромыслом должна быть : для впускных клапанов 1-го и 4-го цилиндров — 0.3-0.35 мм, для остальных клапанов 0.35-0.4 мм.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установить поршень первого цилиндра в ВМТ при такте сжатия, при этом вторая метка на шкиве-демпфере коленчатого вала по ходу вращения коленчатого вала должна совместиться с меткой-штифтом на крышке распределительных шестерен.

С помощью щупа установить зазор между коромыслами и 1, 2, 4, 6 клапанами и затянуть контргайки регулировочных болтов. Провернуть коленчатый вал на один оборот и отрегулировать зазоры между коромыслами и 3, 5, 7, 8 клапанами.

Установка угла опережения зажигания двигателя УМЗ-421.

Установить поршень первого цилиндра вблизи ВМТ при такте сжатия так, чтобы первая метка на шкиве-демпфере коленчатого вала совместилась со штифтом на крышке распределительных шестерен.

Придерживая бегунок против его вращения, для устранения зазоров в приводе, повернуть корпус датчика-распределителя до совмещения метки на роторе и острия лепестка на статоре. В таком положении затянуть болт крепления пластины октан-корректора к корпусу распределителя. Установить крышку датчика-распределителя и провода к свечам зажигания и катушке зажигания.

На приработанном двигателе УМЗ-421 отрегулированный таким образом установочный угол опережения зажигания будет соответствовать 5 градусам угла поворота коленчатого вала до ВМТ.

Холодная и горячая обкатка вновь отремонтированного двигателя УМЗ-421.

После установки двигателя УМЗ-421 на автомобиль его обкатка проводиться в соответствии с руководством по эксплуатации этого автомобиля. Предварительно, на стенде рекомендуется обкатать двигатель в следующем режиме :

— Холодная обкатка при частоте вращения коленчатого вала 1200-1500 оборотов в минуту в течение 15 минут. — Горячая обкатка на холостом ходу : при 1000 оборотах в минуту — 1 час, при 1500 — 1 час, при 2000 — 30 минут, при 2500 — 15 минут.

После установки двигателя УМЗ-421 на автомобиль, заправки его охлаждающей жидкостью и маслом, рекомендуется провести горячую обкатку в течение 30-40 минут.

Для этого, запустить двигатель и с помощью ручки управления дроссельной заслонкой карбюратора, расположенной на щитке приборов, установить частоту вращения 1000-1200 оборотов в минуту. Поддерживать указанный режим 10-15 минут, постоянно контролируя давление масла и температуру охлаждающей жидкости по штатным указателям на щитке проборов автомобиля. Кран масляного радиатора должен быть закрыт.

По истечении указанного времени перевести двигатель на режим 1800-2000 оборотов в минуту. Давление масла на указанном режиме после прогрева двигателя, при температуре охлаждающей жидкости плюс 70-80 градусов, должно быть не менее 3 кгс/см2. Дать поработать двигателю при указанной частоте 10-15 мин, а затем увеличить частоту вращения до 2500-3000 оборотов в минуту и поддерживать такой режим работы еще 10-15 минут.

Если в процессе обкатки не обнаружено каких либо неполадок, течей масла или охлаждающей жидкости, посторонних шумов и стуков, то надо отрегулировать минимальную частоту вращения холостого хода.

Всё упросто) 1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания. 2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр) 3. регулируем 1, 2, 4, 6 клапаны, 4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы) ВНИМАНИЕ! ЗАБЛАГОВРЕМЕННО ПРИОБРЕТИТЕ НОВУЮ ПРОКЛАДКУ КЛАПАННОЙ КРЫШКИ, ДАБЫ ПОТОМ БЕСПОЛЕЗНО НЕ ТРАТИТЬ ВРЕМЯ!

Есть более научный метод, но он отнимает гораздо больше времени)))

Газораспределительный механизм нуждается в периодической регулировке зазоров между коромыслами и клапанами, которую следует выполнять на холодном двигателе после пробега 16 000 км или при появлении признаков нарушения зазоров (стук клапанов, уменьшение мощности двигателя, вспышки в карбюраторе, «выстрелы» в глушителе) в следующем порядке:

– установите поршень первого цилиндра по метке на шкиве коленчатого вала в в.м.т. при такте сжатия и щупом проверьте зазор между коромыслами и клапанами первого цилиндра. При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров; – после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3. Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°): Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35 Для остальных клапанов, мм ─ 0,35 ─ 0,40мм

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов» 2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено) 3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке 4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо. 5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор. Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра. 6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем. Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм. 7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок. 8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий 9. всё закрываем, собираем, заводим, радуемся

При регулировке клапанов на УАЗ 469 и УАЗ 3303 с двигателями 402, 417 и 421, следует знать, что делают это по порядку цилиндров 1-2-4-3. Хотя в отдельных случаях он может быть нарушен. Соответственно, в этом порядке надо проводить регулировку как впускного, так и выпускного клапана на каждом цилиндре.

Для начала мы осматриваем крышку трамблера, фиксируем место бегунка для выхода искры на свечу первого цилиндра и находим провод, идущий к данной свече. При этом трамблер сверху должен, по аналогии со стрелками часов, показывать 10-00. После этого, завершая регулировку клапанов на УАЗ 469, снимаем клапанную крышку и отсоединяем все навесные элементы.

Зазор измеряют щупом

Следующий этап — это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

После этого изучаем бегунок трамблера. Если он находится в нужном месте, то это означает, что поршень 1-го цилиндра располагается в ВМТ. Клапаны в этот момент закрыты, поэтому смело их регулируем. Следует нажать на коромысло, где должен ощущаться зазор.

Учимся тонкостям регулировки

УАЗ 469 – один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, – 100 км/ч.

Если вы являетесь владельцем УАЗ 469, необходимо знать, как правильно за ним следить. Для того чтобы автомобиль ездил дольше и не выходил из строя, необходимо принимать ряд мер и делать соответствующие профилактические работы. Для правильной эксплуатации необходимо знать, что УАЗ 469 оснащен, как и 402, карбюраторным двигателем 421 модели, имеющим четыре цилиндра и объем 2,5 литра. Коробка передач 4-ступенчатая механическая. Мощность двигателя составляет 2200-2500 оборотов в минуту.

Кстати, двигатели УМЗ 421 появились уже в 90-х гг. Именно тогда возникла необходимость повысить скоростные и тягово-динамические характеристики УАЗ-469, а для этого нужен был двигатель с увеличенным крутящим моментом и повышенной максимальной мощностью. В связи с этими потребностями и был разработан двигатель модели УМЗ 421 с рабочим объемом 2,89 л. Также продолжали ставить и 402 двигатель.

Традиционно для машин этого класса через каждые 5000 километров пробега нужно производить замену масла. При этом допускается понижение его уровня в процессе работы двигателя на 10-12 мм.

Одним из основных видов работ является периодическая регулировка клапанов на УАЗ 469, УАЗ 417, УАЗ 421, а также, при возможности, очистка их от нагара.

Клапаны УАЗ 469 на УМЗ 421 и 402 довольно надежны в работе, поскольку изготовлены из хромистой стали, а при работе над выпускными использовалась жаростойкая сталь. Для регулировки клапанов на УАЗ 469, как и УАЗ 3303, в том числе и с двигателем 402, необходимо с определенной периодичностью проверять зазор между клапанами и толкателями. Если зазоры больше нормы, то тяжелее запустить двигатель, а его работа сопровождается стуками в клапанах и падением мощности.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, “покашливание” и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

Следующий этап – это осмотр шкива коленвала. На нем должно находиться две или три черточки. Находим их и совмещаем последнюю справа по направлению вращения черточку с направляющим на блоке цилиндров. Вставляем «кривой стартер» и соединяем указанную черточку с направляющим. Если нет возможности его применить, то следует прокрутить вал вручную. Важно помнить, что если мы стоим лицом к двигателю, то направление вращения шкива для клапанов на УАЗ 469 будет по часовой стрелке.

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале. 2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера. Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать. 3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра. Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный. 4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

Давление масла в системе смазки двигателя поддерживается не ниже 2,5 кгс/см2 , а его температура на входе в двигатель не менее плюс 50 градусов. Температура воды на выходе из двигателя должна быть плюс 70-85 градусов, а на входе не менее плюс 50 градусов. Затем отрегулируйте и проверьте двигатель при частоте вращения до 3000 оборотов в минуту.

» Статьи » Порядок регулировки клапанов уаз

Всё упросто)1. совмещаем метку на шкиву коленвала с меткой на блоке, у меня это одно единственное отверстие в шкиву, либо это метка №1 ВМТ (лицом к шкиву, метка будет слева) метка № 2 для регулировки зажигания.2. Снимаем крышку трамблёра, бегунок должен находится у контакта первого цилиндра (смотрим по высоковольтному проводу идущему на 1 цилиндр)3. регулируем 1, 2, 4, 6 клапаны,4. проворачиваем колено на 360 градусов и регулируем 3, 5, 7, 8 клапана (смотрите какие клапаны закрыты, возможна замена пунктов 1 и 2 местами, тогда бегунок будет развёрнут на 4 цилиндр) (первый клапан у помпы)

При неправильном зазоре отверните контргайку регулировочного винта и, поворачивая отверткой регулировочный винт, установите зазор по щупу, после чего, удерживая отверткой регулировочный винт, затяните контргайку и проверьте еще раз правильность установленных зазоров;– после регулировки зазоров очередного цилиндра проверните коленчатый вал на пол-оборота и отрегулируйте зазоры для остальных цилиндров согласно порядку их работы: 1–2–4–3.Зазор между коромыслами и клапанами на холодном двигателе (при 15-20°):Для выпускных клапанов 1-го и 4-го цилиндров, мм ─ 0,30 – 0,35

УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

УАЗ 469 имеет два бака объемом 39 литров, при этом расход бензина в экономном режиме двигателя 421 составляет 16 л на 100 км. При этом максимальная скорость, фиксируемая в технических характеристиках, — 100 км/ч.

• Зазоры на клапанах УАЗ
• Особенности выставления ВМТ

Порядок регулировки клапанов уаз 402 — Авто-мастерская онлайн

Газораспределительный механизм восьмиклапанного ЗМЗ-402 предназначен для выпуска газов и своевременной подачи горючей смеси или воздуха в силовой агрегат. ГРМ должен быть грамотно настроен, иначе ДВС начинает шуметь, а расход горючего увеличивается. Один из базовых способов эффективной настройки — регулировка клапанов 402 двигателя своими руками.

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов.

Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется.

По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402.

Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона.

Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Необходимые инструменты

Для грамотной регулировки клапанов Газели с 402 двигателем надо подготовить следующие инструменты:

• комплект отвёрток;
• щупы разного размера или универсальный щуп;
• трещотку с удлинителем и головкой на 10 мм;
• набор ключей, размерами с 8 по 14 мм;
• свечной ключ;
• молоток;
• ветошь.

Рекомендуемая величина зазоров ЗМЗ-402

Калибр теплозазора, в соответствии с паспортными данными двигателя, должна составлять 0,4 мм. Показатель этот отличается между впускными и выпускными клапанами, так как последние элементы нагреваются сильнее. Измерения должны проводиться щупами, оснащёнными шагом в 0,05 мм или меньше.

Параметры также могут отличаться из-за различных условий эксплуатации и манеры езды:

• постоянная перевозка тяжёлых грузов, периодическая езда по горам, применение нестандартного бензина — 0,4 мм;
• питание двигателя газом — 0,35 мм и 0,45 мм (выпуск);
• постоянные резкие старты, спортивная манера езды — 0,3-0,35 мм.

К тому же, можно путём уменьшения теплового зазора увеличить тягу двигателя и снизить расход топлива. Но это будет работать только на режимах спокойной езды, без нагрузки.

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

• скинуть клеммы с аккумулятора;
• поставить нейтральную передачу;
• отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
• скинуть тросы заслонок, прикреплённых к карбюратору;
• демонтировать воздушный фильтр;
• отвернуть болты, снять верхнюю часть механизма;
• вывернуть свечи зажигания;
• поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
• снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
• начать регулировку клапанов.

Регулировка клапанов на УАЗ 469

Работает мастер УАЗ 469 — один из самых известных в СССР внедорожников. Он сошел с конвейера Ульяновского автозавода в 1972 году. И хоть уже через 13 лет его сняли с производства, автолюбители и по сей день ценят его лучшие качества.

В случае уменьшенных зазоров клапанов УАЗ 469 возникают неполадки в карбюраторе, «покашливание» и хлопки в глушителе, а двигатель не может развить максимальную мощность. Возникают неполадки в карбюраторе (можно слышать). Выставлять зазоры в соответствии с нормами следует на холодном двигателе при ТО-2.

• Зачем регулировать клапаны на УАЗиках
• Как часто нужна регулировка
• Нормативы
• Регулировка клапанов УАЗ
• Советы

Уазики работают на обычном поршневом двигателе. Подача топлива и отвод отработавших газов в нем осуществляется с помощью клапанов. Они установлены на каждом цилиндре в количестве 2 штук. Один клапан впускной, он отвечает за подачу топливной смеси в цилиндр, второй – выпускной, он отводит отработку.

Управляется процесс клапанной подачи распредвалом. У него есть специальные кулачки, которые давят на нужный клапан, открывая его в цилиндр. В некоторых моделях прямой контакт клапанной крышки и кулачков вала исключен, открытие клапанов осуществляется с помощью дополнительных приводов, но это не так важно. А вот что важно, так это температура, которая нагнетается в двигателе автомобиля при его работе.

По закону физики при увеличении температуры любой материал расширяется. Даже металл, из которого сделаны клапаны. Соответственно, при рабочем двигателе они увеличиваются. Если увеличиваться им будет некуда (кулачки распредвала их будут поджимать), ресурс детали существенно сократится. А если места для расширения будет слишком много, эффективность подачи топлива и отвода его отработки снизится (клапаны будут открываться и закрываться не до конца).

Чтобы контролировать этот оптимум расстояния между кулачками вала и клапанным механизмом, и проводится регулировка клапанов УАЗ. Если точнее, то регулировка зазора между клапаном и приводом его открытия. Она предусмотрена конструкцией двигателя. Времени занимает немного, может проводиться самостоятельно, а значит, уметь ее выполнять полезно каждому владельцу любой из моделей УАЗ (УМЗ).

Зачем регулировать клапаны на УАЗиках

Особенность мотора уазиков состоит в его нижневальной конструкции. Если говорить очень просто, то в сборке присутствуют штанги, которые от температуры и нагрузки со временем растягиваются, что приводит к «зажиму» клапанного механизма. С другой стороны, УАЗ созданы не для 1–2 выездов в город. Это настоящие рабочие лошадки, способные выдерживать немалые нагрузки.

Понятно, что при постоянной эксплуатации даже прочный металл его узлов изнашивается. Это касается и клапанной крышки, и кулачков распредвала. В результате изначально идеальный тепловой зазор между клапанной крышкой и системой ее открывания постепенно увеличивается. И снова требуется регулировка клапанов УАЗ-417, 421, да и любой другой модели.

Как часто нужна регулировка

Регламент регулировочных работ прописан в инструкции производителя к каждому отдельному уазику. Но практика показывает, что опираться только на этот документ не стоит по 3 причинам:

• многие автомобили тюнингуются, что повышает нагрузку на их моторные компоненты (а значит, регулировать клапаны надо чаще);
• условия эксплуатации (от погоды до качества дорог, по которым машина ездит) тоже влияют на процесс износа;
• даже одна и та же «Буханка» разных годов выпуска демонстрирует различные показатели износоустойчивости, что говорить про весь модельный ряд автомобилей Ульяновского завода.

Частота профилактических регулировочных процедур должна быть выше, чем в регламенте. Опытные мастера советуют проводить регулировку клапанов двигателя УАЗ-417 каждые 5–7 тыс. км пробега.

К тому же надо смотреть на признаки, которые указывают, что зазоры увеличены или недостаточны. В первом случае слышны характерные стуки и скрежет во время работы мотора (после регулировки он станет значительно тише). Во втором случае (клапаны зажаты) двигатель будет троить, расход топлива значительно увеличится, а тяга «на низах», наоборот, снизится.

Нормативы

Прежде чем разбирать порядок регулировки клапанов УАЗ, уточним: регламент устанавливает разные нормативы зазоров для разных клапанов. В частности, для УМЗ-417 это:

• 0,3–0,35 мм для 1 и 4 цилиндров двигателя;
• 0,35–0,4 мм для 2 и 3 цилиндров.

Видимо, конструктивные особенности сборки предполагают нагружаемость цилиндров через один. Напомним, в УАЗ их схема – 1–2–4–3. Соответственно, первый и четвертый сильнее нагружены.

Правда, большинство мастеров для простоты не заморачиваются этой разницей в сотые миллиметра. У обоих диапазонов есть общее значение – 0,35 мм. Его обычно и используют на все клапаны. При эксплуатации машины в холодное время (минусовые температуры) зазоры часто оставляют на уровне 0,4 мм. Тоже на всех цилиндрах.

Разберем процесс проверки и выставления зазоров на примере регулировки клапанов УМЗ-417. План действий включает 5 пунктов.

• Подготовка рабочего пространства.
• Выставление ВМТ – верхней мертвой точки по шкиву.
• Проверка бегунка на тумблере (нужно понимать, с какого цилиндра начинать, обычно это первый).
• Собственно, выставление зазоров.
• Контроль по движению коромысел и сборка.

В целом ничего сложного, процесс не сложнее ремонта порогов. Из инструментов потребуются 2 ключа на 11 и 14, отвертки, набор щупов и торцовый ключ на 10, чтобы удобно было откручивать крышку клапанной коробки. Из материалов нужна только прокладка для коробки. В идеале – пробковая.

Перед проведением регулировки клапанов на УАЗ нужно сделать три вещи. Во-первых, освободить крышку клапанной коробки. Если на нее что-то прикручено, надо это открутить (все, включая массу). Во-вторых, снять крышку коробки и тумблера. В-третьих, выставить шкив-демпфер на ВМТ (высшую мертвую точку) и проверить, чтобы бегунок тумблера указывал на первый цилиндр (если смотреть сверху, то на 10 часов).

• пусковой рукояткой проворачиваем колесо по часовой стрелке;
• нужное положение – когда крайняя риска (при поворачивании по часовой стрелке, то есть условно верхняя отметка) окажется строго напротив отлива крышки распределительных шестерен (если нет отлива, будет отверстие или другая метка);
• проверка (нужно покачать коромысла клапанов первого цилиндра, они должны едва ощутимо «ходить» вверх-вниз).

Если бегунок тумблера показывает иное положение после поворота шкива (кроме как на 10 часов), значит, с большой долей вероятности закрытыми будут клапаны 4 цилиндра. С него и надо начинать регулировать зазоры клапанов УАЗ-417 в двигателе (по схеме 4–3–1–2).

Поворачивать шкив можно вручную за ремни и шкивы или при помощи отвертки (ее надо вставить в корончатую гайку и использовать как рычаг). Самый простой способ – поворачивание за храповой болт крепления при помощи специальной рукоятки.

В целом процесс мало отличается для разных моделей. В том смысле, что работа с УАЗ-417 проводится так же, как и регулировка клапанов 421. Двигаться удобнее в том же порядке, что и расположены цилиндры, то есть 1–2–4–3.

• Вставляем щуп нужной толщины (исходя из нормативного зазора – от 0,3 до 0,4 мм) между клапанной крышкой и коромыслом.
• Если щуп ходит свободно, но с легким сопротивлением, значит, зазор хороший.
• Если щупу слишком свободно или он не заходит в зазор вообще, надо регулировать. Для этого:ключом на 14 ослабляем контргайку регулировочного винта;прокручиваем винт ключом (сбоку) или отверткой (сверху);проверяем зазор;как только щуп начинает двигаться свободно, но с небольшим сопротивлением, затягиваем контргайку;после затяжки снова проверяем зазор щупом, чтобы он (зазор) не «слетел» в процессе.
• ключом на 14 ослабляем контргайку регулировочного винта;
• прокручиваем винт ключом (сбоку) или отверткой (сверху);
• проверяем зазор;
• как только щуп начинает двигаться свободно, но с небольшим сопротивлением, затягиваем контргайку;
• после затяжки снова проверяем зазор щупом, чтобы он (зазор) не «слетел» в процессе.
• Отрегулировав оба клапана 1 цилиндра, проворачиваем шкив-демпфер на 180 градусов и повторяем порядок регулировки клапанов УАЗ-417 на 2 цилиндре. Контролируем себя (в смысле, градус проворота) по бегунку тумблера.
• Еще 180 градусов проворота (по часовой стрелке) шкива, и регулируем клапаны 4 цилиндра.
• Последний проворот на 180 градусов – 3 цилиндр. Все, упражнение окончено, делаем глубокий вдох-выдох.

Когда зазоры выставлены, мастера рекомендуют подсоединить проводку и завести мотор без установки крышки коробки, чтобы посмотреть, как клапаны снабжаются маслом. Достаточно 1–2 минут. Если смазка везде проступила, это хорошо. Можно накручивать крышку и все, что на ней было, заводить машину и отправляться по делам. Двигатель будет работать тише.

Советы

Теперь вы знаете, как регулировать клапана на УАЗ практически всех моделей. Единственное, что осталось уточнить, касается подготовительных действий. Поскольку от них зависит то, с какого цилиндра начинать регулировку. Что здесь важно: шкив на уазиках – деталь «непостоянная». При тюнинге, разборках и переборках его часто заменяют.

Потому у кого-то на колесе 2 риски, у кого-то их 3, а у кого-то вообще 1. Это к тому, что полагаться при выставлении ВМТ только на отметки шкива не стоит, особенно если вы брали неновый автомобиль и точно не знаете его истории. Обязательно сверьтесь с бегунком тумблера. А еще можно отверткой в цилиндре (первом, если начинаете с него) проверить, чтобы поршень был наверху.
