Техническое обслуживание

При периодическом техническом обслуживании рамы УАЗ Патриот выполняются следующие действия:

Пошаговые схема для рамы УАЗ Патриот.

• Вымыть поверхность рамы струей воды, а затем осмотреть видимые элементы конструкции.
• Провести визуальный контроль сварных швов и заклепочных соединений. Для определения плотности установки заклепки по элементу наносятся удары молотком. При появлении звона или обнаружении подвижности заклепки требуется заменить соединительный элемент.
• Проверить состояние и затяжку болтовых соединений. Элементы, поврежденные коррозией, подлежат замене.
• Осмотреть буксировочный прибор и проверить работоспособность элементов конструкции.
• Оценить состояние площадки, на которой нанесен идентификационный номер. Покрыть поверхность дополнительным слоем защитного материала.
• Восстановить слой защитной краски на участках, пораженных коррозией. Следы ржавчины удаляются механическим или химическим способом, перед нанесением краски поверхность грунтуется.

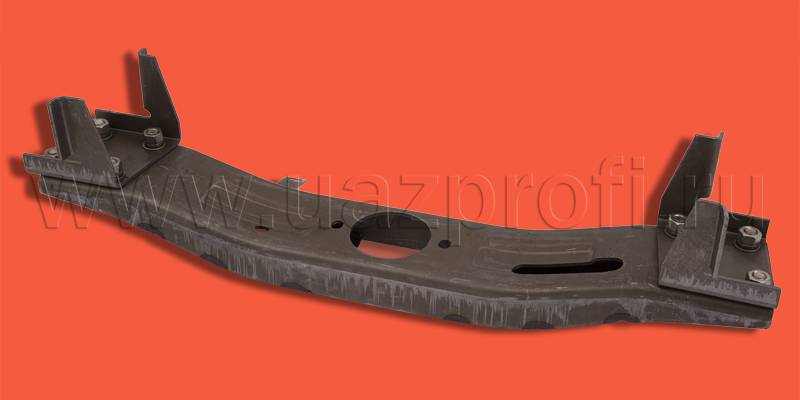

Рекомендуем

От города зависят цены, сроки и наличие товара.

Ремонтные работы

Ремонтные работы выполняются в случае деформации элементов рамы или перекоса конструкции. Дефекты возникают в результате столкновений с неподвижными объектами или другими автомобилями, а также при движении груженого транспортного средства в условиях тяжелого бездорожья.

Перед началом проведения восстановительных работ с машины снимается кузов, производится очистка элементов рамы от грязи и следов коррозии. Первичный визуальный осмотр позволяет определить состояние кронштейнов рессор и силовых элементов рамы.

Обнаруженные трещины заделываются электродуговой сваркой. Линия разлома предварительно обрабатывается специальным инструментом, обеспечивающим снятие кромок под углом 60°. Завод-изготовитель допускает установку усилительных пластин в зонах поломки лонжеронов. Элементы размещаются снаружи или внутри, необходимо обеспечить плотный контакт между лонжероном и стальной усилительной пластиной.

Шов выполняется под углом 45° к вертикальной проекции лонжерона. При вертикальной или горизонтальной сварке повышается риск разлома лонжерона при дальнейшей эксплуатации. После завершения ремонта сварные швы зачищаются от окалины, производится нанесение грунта и лакокрасочного покрытия.

Вытянутые или поломанные заклепки подлежат замене, допускается установка деталей с увеличенным диаметром стержня (используется в случае разбитых посадочных мест). Для установки крепежных элементов увеличенного размера требуется рассверлить посадочные каналы и прорезать дополнительные окна.

Допускается заменить заклепки на болты соответствующего диаметра, под гайки обязательно устанавливаются пружинные шайбы, предотвращающие самопроизвольное отворачивание резьбового соединения.

При изготовлении на заводе соблюдаются геометрические размеры и параллельность поверхностей основания, допустимый перекос углов по высоте по диагонали рамы не превышает 5 мм. При деформации рамы нарушается взаимное расположение агрегатов и кузова, приводящее к ускоренному износу компонентов.

При проведении восстановительных работ требуется выдержать геометрические параметры, заложенные изготовителем. Дополнительно проверяется перпендикулярность осей пальцев рессор к боковой поверхности лонжеронов.
