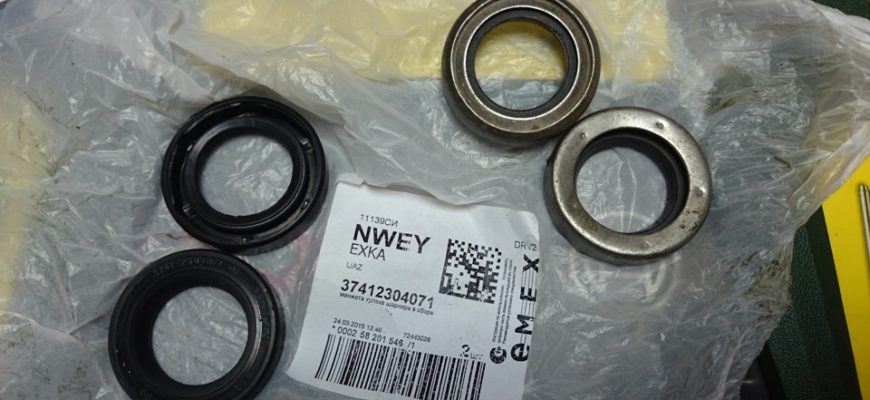

Установка сальника ступицы УАЗ

Манжеты элементов переднего моста заменяем при износе и во время ремонта

В конструкции переднего моста внедорожника УАЗ Патриот имеется такой важный элемент, как сальник. Важность его основана на том, что благодаря ему, осуществляется уплотнение отверстия в месте соединения моста с поворотным кулаком. Со временем эксплуатации автомобиля сальники полуоси изнашиваются и приходят в негодность. Если данный элемент пришел в негодность, то — это чревато таким последствиями, как течь масла из моста, что в итоге может вызвать заклинивание шестерней. Поэтому очень важно всегда обращать внимание на главный признак неисправности уплотнителя — это наличие течи в области соединения кардана с редуктором. В данном материале рассмотрим, что же представляет собой сальник полуоси переднего моста Патриота и как осуществляется его замена.

Несмотря на тот факт, что внедорожник УАЗ Патриот является моделью с полным приводом, все же главенствующая роль в передаче момента колесам принадлежит задней оси. Подключение переднего моста происходит в определенных случаях, когда в этом возникает потребность.

Конструктивные особенности заднего моста УАЗ Патриот таковы, что предполагают присутствие немаловажных элементов, а именно сальников полуосей. Они предназначены для предотвращения утечки смазки из корпусов, соединенных непосредственно с редуктором. Как и любые другие сальники, эти изделия неминуемо подвергаются износу. Здесь владельцу следует быть бдительным, чтобы своевременно выявить факт износа и чтобы была своевременно произведена замена сальника задней ступицы.

Как осуществляется замена сальника задней ступицы? Именно об этом мы поговорим в нашей статье.

Ступица на новых автомобилях семейства УАЗ, как на переднем, так и на заднем мосту абсолютно идентичные. Для того чтобы произвести замену сальника ступицы заднего моста УАЗ, нам потребуется трубчатый ключ Х55, плоская отвертка, зубило и молоток. Поднимаем УАЗ с использованием домкрата. Далее снимаем колесо, которое предварительно мы немного раскрутили.
Затем колесо с целью страховки подкладываем под кузов внедорожника. Снимаем полуось. Отгибаем на замочной шайбе лепесток, после чего у нас появится возможность открутить контргайку. После того как контргайка будет выкручена, при помощи отвертки мы поддеваем замочную шайбу и вытаскиваем. После этого мы откручиваем регулировочную гайку ступицы, вынимаем стопорную шайбу ступицы.
После того как ступица будет снята, нам следует извлечь наружный подшипник, после чего мы получим доступ к сальнику. Сальник необходимо поддеть, а на его место поставить новый. Кроме того, стоит промыть все детали и смазать. Сборка происходит в обратном порядке.

Замена сальника полуоси переднего моста УАЗ 31519

Замену сальника проводите при обнаружении утечки масла из поворотного кулака.

Вам потребуется отвертка с плоским лезвием.

Течь масла может быть вызвана также избытком масла в картере или засорением сапуна.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры и снимите колесо.

2. Снимите поворотный кулак (см. «Снятие и установка поворотного кулака»).

3. Закрепите поворотный кулак в тиски.

В качестве оправки можно использовать старый сальник.

6. Установите детали в порядке, обратном снятию.

Видео про «Замена сальника полуоси переднего моста» для УАЗ 31519

Как самому заменить сальник ступицы на УАЗе

УАЗ 469 — Ремонт переднего моста — Часть 2

Замена подшипников и манжеты (сальника) ступицы УАЗ

Другие материалы раздела

Сделаем замену сальников (или если по другому назвать прокладок) в задней ступице военного моста автомобиля УАЗ 315119. Помимо этого вы научитесь диагностировать ступицу и менять маслоотражательные кольца.

Если вы на своём колесе увидите примерно такую картину:

Значит ваш сальник износился и масло начинает сочиться через ступицу. Тормозной диск и барабан в таких случаях также оказываются в масле, всё это визуально видно в сухую погоду, если заглянуть под машину сзади.

Для замены нам понадобится набор профессиональных инструментов, специальный набор ключей для разбора ступицы УАЗ, представляющие из себя большие шестигранные трубы, подпорки под мосты (машину придётся поднимать полностью).

Видео УАЗ 315119 замена сальников (прокладок) в задней ступице военного моста:

https://youtube.com/watch?v=Mrj_oKjbUgk%3Frel%3D0%26wmode%3Dtransparent

Ремонт переднего моста УАЗ 315119 аналогичен, так те же самые редукторы, отличие только в креплении, они закреплены на поворотном кулаке. Видео для опытного УАЗовода, обладающего необходимыми инструментами и опытом работы.

Поделиться интересной новостью с AutoHelpGid.ru или рекомендовать своим друзьям :

Еще статьи на эту тему

Снимаем старую и устанавливаем новую подушку двигателя на Fiat Doblo.

Меняем нижний рычаг задней подвески у Ford Explorer.

Покажем как заменить масло в мостах автомобиля UAZ Patriot

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

• Что может случиться с поворотным кулаком
• Как защитить кулак от износа
• Снимаем неисправный агрегат
• Как самому заменить сальник ступицы на УАЗе
• Ревизия поворотного кулака УАЗ Патриот
• Исправление осевого люфта колеса

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

• Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
• Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
• При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Грамотный ремонт фронтального моста УАЗ «буханка»

УАЗ 3741 — вэдовый российский грузопассажирский автомобиль, в прошлые годы выпускавшийся под индексом УАЗ 452. За соответствующую форму кузова получил народное прозвище «буханка». В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 4 ведущих моста с неблокирующимися дифференциалами, передающими усилие на нашему клиенту остается 4 колеса.

Задний привод неизменный, фронтальный — подключаемый. Мосты унифицированы с УАЗ 31512. Грузоподъемность — 850 кг. Клиренс — 220 мм. Ремонт фронтального моста УАЗ 3741 требуется нечасто, так как конструкция его достаточно надежная. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Однако время от времени нужно снимать мост. И делать это приходится самостоятельно, потому что центры по обслуживанию УАЗ встречаются не всегда.

Снимаем неисправный агрегат

Так как УАЗ 3741 имеет рамную конструкцию, снять фронтальный мост достаточно просто. Для этой цели необходимо запастись массивным домкратом, упорами, способными выдержать 1,5 тонны веса фронтальной части автомобиля, и специальной жидкостью для откручивания гаек — WD-40.

Порядок действий такой.

• Сначала нужно подставить упоры под задние колеса.
• Потом необходимо отсоединить правый и левый тормозные патрубки от резиновых шлангов, идущих к тормозным барабанам фронтальных колес.
• Потом следует открутить гайки, крепящие тормозные шланги, и снять сами шланги.
• Дальше необходимо открутить гайки, которые укрепляют нижние концы амортизаторов.
• Затем нужно открутить болты, соединяющие фронтальный кардан с фланцем ведущей шестерни.
• Потом следует расшплинтовать и открутить гайку шарового пальца сошки.
• Дальше нужно отсоединить тягу от сошки.
• Сейчас необходимо открутить гайки, крепящие стремянки фронтальных рессор, снять стремянки вкупе с накладками и подкладками.
• В завершение следует поднять передок машины за раму и вынуть мост из-под автомобиля.

Как самому заменить сальник ступицы на УАЗе

Приятное пособие. Пробег 200 000км, у меня потёк 1-ый сальник.

Ревизия поворотного кулака УАЗ Патриот

Сорвало резьбу на болтах флянца переднего моста. Разбило сальник, выдавило смазку. Все разобрали и почистил.

После того как старый мост снят, можно приступать к установке новой детали, выполняя действия в обратном порядке. Если необходимо, снятый агрегат разбирают, проводят дефектовку, заменяют поврежденные части и устанавливают мост обратно.

Исправление осевого люфта колеса

Наиболее частой причиной неадекватного поведения автомобиля УАЗ 3741 на дороге является нарушение осевого зазора шкворней. Проверить, нарушен он или нет, можно очень просто — достаточно поднять передок домкратом и попробовать покачать колесо вверх-вниз. Если осевой люфт существует, следует отрегулировать зазор шкворней.

Регулировка проводится следующим образом.

• Поднимаем передок авто, предварительно поставив машину на ручник.
• Демонтируем колесо.
• Откручиваем болты, крепящие сальник шаровой.
• Проверяем осевой люфт, покачивая руками конструкцию вверх-вниз.
• Откручиваем несколько болтов крепления верхней накладки шкворня. Снимаем накладку.
• Вытаскиваем самую тонкую регулировочную прокладку и ставим накладку обратно.
• Проделываем те же процедуры с нижней накладкой шкворня.
• Закручиваем все болты и проверяем результат. Если люфт устранен, прикручиваем обратно сальник и колесо — и ездим. Если же люфт остался, регулируем все заново, снимая на этот раз более толстые прокладки.

Вот этот узел на машине

Важно вытаскивать одинаково толстые прокладки и сверху, и снизу, чтобы сохранить соосность ШРУСа. Если соосность будет нарушена, через некоторое время придется делать дорогой ремонт.

Что делать, если масло из поворотного кулака течет по колесу и оставляет след из масляных брызг? И при осмотре открывается вид на течь между редуктором и карданом? Это прямое указание на замену сальника полуоси. Со временем сальники вырабатываются у всех, поэтому иметь представление об их замене просто необходимо. Если еще немного повременить с заменой сальника полуоси УАЗ Патриот, то заклинивание шестерней будет гарантировано. Перед разборкой нужно еще удостовериться в том, что не засорен сапун и нет избытка масла в картере, т.к. это тоже может проявляться масляной течью по колесу.

Сегодня мы наглядно расскажем и покажем, как это сделать, не загоняя свой Патрик на сервисный центр. Итак, если диагноз ваш, и вы готовы немного испачкаться, то поехали.

Алгоритм замены сальника полуоси УАЗ Патриот

Следующий этап – снимаем сам поворотный кулак.

Теперь о реверсе сборки – прежде, чем все смонтировать в обратном порядке, нужно смазать новый уплотнитель хорошим слоем густой смазки типа Литола. Очевидно, что собирать нужно все в обратном порядке. Но есть важные моменты, на которые обязательно нужно обратить внимание, чтобы сборка была качественной и надежной:

Сальник и его особенности

На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.

Следует также знать, что течь через сальник может быть вызвана по причине засорения сапуна или может быть вызвана избыточным количеством смазочного материала.

В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.

Замена изделий

Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте. Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

Течь из поворотного кулака

• Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
• После этого нужно снять колесо.
• Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия:

• извлекается тормозной диск;
• демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
• осуществляется снятие полуоси;
• отсоединяется наконечник рулевой тяги от поворотного кулака;
• осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.

Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу. Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.

Всем привет)Через пару недель после того, как набил смазку в ШОПК заметил такую вот печальку:

было подозрение №1 что просто накачал много смазки и когда по трассе ехал от нагрева ШРУСа (хабов пока нету) расширилась смазка и выдавило, протер шары керосином. Когда еще раз повторилась такая ерунда стало ясно — текут сальники. Пока смазки в ШОПКах не было — течь просто было не чему))) Перспектива замены сальников поворотных кулаков со снятием суппортов и отворачиванием ШОПКов от чулка моста с риском повредить сальник полуоси и прочими прелестями была очень печальной, особенно ввиду отсутствия гаража. Платить сервисменам — тоже не наши методы. В результате долгих раздумий и поисков было сделано следующее.В бортжурнале камрада StewieGriffin попалось упоминание про замену манжет поворотных кулаков, смысл в том, что манжеты разрезались и ставились без лишнего гемора. Ну, раз на кукурузере работает — почему бы и нет? 😉

Основной проблемой является то, что в уазовской манжете внутри железка, аккуратно все это дело разрезать сложно. А еще штатный войлок нового образца тонковат, в общем-то. В итоге были куплены:1. Ремкомплект с полиуретановой манжетой и усиленной пружинкой и войлоком — 2 шт. 2.Ремкомплект старого образца — 2 шт.

Из второго нам нужен только войлок, он толще существенно чем в новом. Из первого нужна манжета полиуретановая и пружинка к ней. Пружинка толще и короче штатной уазовской, т.к. полиуретан жестче резины.Итак, сам процесс. Войлоки разрезаем по месту сшивки и загодя кладем в моторное масло. Туда же кладем образец ниток, стащенных у жены, чтобы убедиться что эти нитки маслостойкие, а то мало ли)) Эти нитки пригодятся для сшивки войлока на месте сборки.

Домкратим передний мост, ставим на подставки, скидываем колеса чтобы удобнее было, откручиваем обойму сальника. НЕ ЗАБЫВАЕМ ЗАМЕРИТЬ ВЫСОТУ БОЛТА-ОГРАНИЧИТЕЛЯ ПОВОРОТА КОЛЕС, у меня 19-20 мм например было. Также стараемся не сорвать никакие болты))) Сдвигаем обойму к чулку моста. Старую манжету и пружину ломаем любым доступным способом например пассатижами и выкидываем нафик)) Новую манжету разрезаем, мажем смазкой (литол или смазка для ШРУСов), заводим и свинчиваем пружинку, все ставим на место.

НУЖНО ПРИКИНУТЬ КАК МАНЖЕТА БУДЕТ СТОЯТЬ, ПРЕЖДЕ ЧЕМ РЕЗАТЬ. ЧТОБЫ РАЗРЕЗ БЫЛ СВЕРХУ. Т.к. болты большие не симметричны в горизонтальной плоскости. С одной из сторон я лоханулся и разрез попал не сверху. Впрочем, т.к. в ШОПКе консистентная смазка, а не трансмиссионка, это не особо важно.

Войлок сшиваем на месте, когда манжета уже поставлена. По-возможности сшиваем поплотнее. Ставим на место обойму. Т.к. войлок взят толстый, его нужно тщательно подпихивать отверткой со всех сторон, когда обойма уже чуть наживлена на 2 больших болта. Наживляем остальные болтики, затягиваем в меру, но без фанатизама.

В общем, дело не сложное, но муторное, часа на 3-4 надо ориентироваться. Но все же гораздо проще, чем с полной разборкой.

П.С. Заодно удостоверился, что в ШОПКе с краю остатки литола старого а дальше шрусовая смазка, которую закачивал, следов трансмиссионки нет — и это хорошо, значит сальник полуоси жив! Надо буде ставить хабы, тогда его жизнь а также жизнь шрусов будет долгой и счастливой, так то 95% пробега на заднем мосту только.

Хоть какой автомобилист может выполнить ремонт фронтального моста УАЗ Буханка и УАЗ 469 своими силами. Эта работа легкая. Конструктивно обе этих модели идентичны. В особенности это касается подвески. Рамная конструкция предполагает простоту демонтажа фронтального моста и высшую надежность автомобиля. Имеются некие различия в рессорной и пружинной подвеске. Однако эти особенности мало оказывают влияние на сложность работы.

При ремонте фактически не пригодятся диски или кассеты особенные инструменты. Работы выполняются наименьшим набором инструментов, имеющихся у каждого водителя.

Ремонт фронтального моста УАЗ Буханка и УАЗ 469 на дому несложен. В большинстве случаев при эксплуатации приходится создавать разные профилактические работы. Обычно, они не требуют снятия и разбора моста. В список действий для ухода заходит:

• Проверяются шкворни на предмет наличия зазоров;
• Резьбовые соединения нужно временами подтягивать;
• Проверяется схождение;
• Производятся предписания таблиц смазывания деталей.

Непременно необходимо зрительно осматривать главные узлы. Повышенное внимание уделяется исправности крепящих болтов. Также являются накрепко укреплены что остается сделать нашему клиенту застопоривающие элементы. Инспектируйте угол наибольшего поворота колес. Он не должен превосходить 28 градусов. При показателях, отличающихся от обозначенных, необходимо произвести регулировку. Также всегда инспектируйте корректность затяжки и функционирования шкворней. Несвоевременное устранение маленьких дефектов приводит к необходимости капремонта фронтального моста.

Читайте так же

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти строительство выполняется идентично. Имеются только маленькие различия. При выполнении ремонтных действий необходимо быть максимально осторожным. Снятие моста заключается в серии легких действий:

• Начинать следует с обеспечения неподвижности автомобиля. Для этой цели вам инсталлируются противооткатные тормозные колодки;
• Дальше на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В этом случае отключаются шланги от патрубков;
• Снимают гайки, крепящие нижние чашечки амортизаторов. Данный элемент на обеих машинах схож.
• Снять тягу с сошки. Скручивается гайка, находящаяся на шаровом пальце;
• Скрутить гайки, которыми прикреплены стремянки рессор. Разбирают их с накладками;
• Перед машины домкратят за раму, мост выкатывают.

https://youtube.com/watch?v=RBS9O7cb1z0%3Fmodestbranding%3D1%3Brel%3D0%3Bshowinfo%3D0%3Biv_load_policy%3D3%3B

Собираем поворотный кулак УАЗ 469

Некие авто УАЗ 469 укомплектовываются пружинами. Здесь предпоследний пункт будет смотреться незначительно по-другому. Предпоследним действием снимается стабилизатор поперечной стойкости, методом отсоединения от рычагов подвески, расположенных по продольной. Рычаги и поперечная тяга откручиваются от кронштейна.

При проведении ремонта нужно выставить узел на щит. Это облегчит задачку по разборке. После чего снимают колеса. Дальше приступают к разборке:

• Демонтируют сошку. Скручивается гайка, крепящая палец тяги и рычаг поворотного кулака;
• Дальше выворачивают болты, крепящие тормозные барабаны. Заодно снимают муфты, использующиеся для колесного отключения;
• Перебегают к разборке ступицы. Начинают эту работу с выпрямления краев запирающий шайбы. Дальше скручивается гайка с контргайкой, это позволяет снять шайбу сходу с внутренним кольцом и роликовыми подшипниками ступицы. После снимается остальная часть ступицы (см. статью Как снять ступицу фронтального колеса);
• Снять тормозной щит, делается это с выкручиванием болтов. Следует снять цапфы с шарнирами кулака;
• Разбирается тяга управляющий трапеции, для этой цели пригодится открутить гайки крепления трапеции;
• Для снятия шаровой опоры раскручивают болты ее крепления к полуоси. Демонтировать опоры-ограничители. Создают выпрессовку опор;
• Снять прокладки, использующиеся для регулировки с кулака и рычаг. Дальше отвинчивают гайки, крепящие верхнюю накладку шкворня. Также поступают с либо верхней. Снять сальник шаровой опоры. После выпрессовывают шкворни. Разборка завершена.

https://youtube.com/watch?v=59smMOqEf9E%3Fmodestbranding%3D1%3Brel%3D0%3Bshowinfo%3D0%3Biv_load_policy%3D3%3B

Замена ступичного сальника на УАЗ с колхозными мостами и мостами спайсер

Ремонт. После разборки что остается сделать нашему клиенту запчасти промываются в бензине и смазываются. Неисправные подменяют новыми. Сборка происходит буквально до напротив, при всем этом необходимо уточнить некие аспекты процесса.

Заменяя шкворневые втулки непосредственно в шаровой опоре, необходимо в конце прессовки закрутить их до 25 мм. Нужно положить вовнутрь смазку. Ремонт фронтального моста УАЗ Буханка и УАЗ 469 самостоятельно не в такой мере уж и сложен, но нужна аккуратность. К примеру, устанавливая сальник шаровой, кольцо ему непременно пропитывают жарким маслом. После сборки, проверяется работоспособность моста при помощи щита.

Ремонт поворотного кулака, разборка, дефектовка.

Снятие и установка ступицы переднего колеса УАЗ 31519

Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка.

Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй способ, так как в запасные части ступицу поставляют без диска.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

В случае очень сильной посадки внутренних обойм подшипников ступицы (ступицу не удается снять) воспользуйтесь съемником.

13. Внимательно осмотрите все детали ступицы, оцените состояние подшипников на цапфе (см. «Замена подшипников ступицы переднего колеса») и болты крепления колеса, при необходимости замените подшипники и болты.

14. Для замены болта ступицы зафиксируйте ступицу в тисках и выпрессуйте болты. Запрессуйте новый болт легкими ударами молотка по его головке.

15. Установите детали в порядке, обратном снятию.

16. Отрегулируйте зазор в подшипниках ступицы (см. «Регулировка зазора в подшипниках ступиц передних колес»).

При стопорении гаек подшипников ступицы загибайте лепестки замочной шайбы на грани обеих гаек.

Видео про «Снятие и установка ступицы переднего колеса» для УАЗ 31519

Замена сальника ступицы УАЗ

Выберите интересующий автомобиль!

Сегодня, дорогие патриотоводы, мы вместе с вами проведем ревизию одного из важнейших элементов заднего моста – сальника полуоси. Сальник является своеобразным барьером от течи масла из моста и сохраняет его в рабочем состоянии. Замена сальника полуоси заднего моста необходима тогда, когда из-под фланца редуктора образуется течь масла. Как и в случае с передним мостом, замену сальника проводим после того, как убедились, что течь не связана с переизбытком масла или с засорением сапуна.

Для Патриота, как для полноприводной машины, задний мост является постоянно рабочим, а передний – вспомогательным, соответственно постоянная силовая нагрузка на задний мост требует повышенного внимания к его состоянию. Замена сальника полуоси заднего моста УАЗ Патриот считается мелким ремонтом, но очень ответственным, т.к. смещение сальника даже на 1 мм приведет к образованию новой течи и все придется начинать заново.

Замена сальника рекомендуется после 20 тыс. км пробега, а если автомобиль эксплуатировался в жестких условиях, то после 15 тыс. км. Еще один симптом для замены сальника полуоси заднего моста УАЗ патриот – это истирание тормозных колодок. Перебирать стоит весь узел заднего моста и при необходимости сразу заменять тормозные колодки, сальники, пыльники, подшипники и сапуны  УАЗ Патриот.

Начнем с порядка действий, а по ходу сделаем заметки из практического опыта автомобилистов, уже столкнувшихся с особенностями и сложностями замены сальника.

Замена сальника ведущей шестерни главной передачи

Работу выполняем на подъемнике или на смотровой канаве

Отсоединяем от переднего моста карданный вал, как описано в статье «снятие карданных валов»

Вынимаем шплинт из гайки хвостовика

Удерживая фланец трубчатым ключом, или вставив монтажную лопатку между двумя болтами фланца, головкой на 27 откручиваем гайку

Снимаем шайбу и фланец с грязеотражателем

Поддеваем отверткой и вынимаем сальник из крышки

Новую манжету запрессовываем легкими ударами молотка по ее внешнему краю

Установленная манжета должна быть заподлицо с торцом крышки

Замена манжеты полуоси и сальника шаровой опоры

Снимаем поворотный кулак

Отверткой поддеваем и снимаем манжету полуоси

Новую манжету устанавливаем, нанося легкие удары через трубу подходящего диаметра по ее внешней кромке

Манжету можно запрессовать легкими ударами молотка

Окончательно осаживаем манжету через бородок с тупым концом

Для замены уплотнения шаровой опоры, ключом на 14 откручиваем болт

Линейкой замеряем величину выступания болта-упора

Ключом на 17 ослабляем затяжку контргайки и ключом на 12 откручиваем болт-упор

Откручиваем головкой на 10 оставшиеся восемь болтов крепления крышки сальника

Снимаем крышку, войлочное кольцо

Также снимаем кольцо-перегородку и резиновую манжету

Снимаем второе кольцо и картонную прокладку

Устанавливаем все детали в обратном порядке, пропитав войлочное кольцо трансмиссионным маслом

Перед затяжкой контргайки болта-упора выставляем величину его выступания

Назначение сальника полуоси заднего моста

Как уже отмечалось главная роль рассматриваемого нами расходника — обеспечение герметичности корпуса полуоси. Сальник расположен непосредственно на самой полуоси, поэтому он подвержен воздействию вращающихся элементов заднего привода. Изделие выглядит как обычный резиновый кольцевой уплотнитель, которому со временем свойственно терять эластичность, что приводит к неспособности предотвратить течь смазки.

Узнать о выходе из строя сальника весьма просто. В месте его установки будут наблюдаться следы смазки. Для этого владельцу следует заглянуть в область расположения задних ступиц.

Сама замена сальника полуоси не является сложной процедурой, хотя достаточно трудоемка, потому что предполагает демонтаж не только колес, но и ступиц. Стоимость новых сальников не расстроит владельца, поскольку она не превысит 150 руб. за единицу.

Важно! Перед покупкой рекомендуем обратить внимание на два аспекта: внутренний и наружный диаметр изделия.

Даже разница в 1 мм недопустима, поскольку установленный на автомобиль УАЗ Патриот такой сальник гарантированно спровоцирует течь масла. А это значит, что процедуру потребуется повторить. Поэтому принимаем меры по избеганию этого досадного момента и внимательно изучаем размеры требуемого изделия.

О ремонте сальника речь не идет, поскольку эта категория деталей не подлежит таковому действию. Единственный вариант – замена сальника полуоси.

Далее рассмотрим непосредственно, как правильно выполняется замена сальника задней ступицы.

Как отключить иммобилайзер на Уаз Патриот

Снятие поворотного кулака Уаз Патриот

Усиленные полуоси на УАЗ

В системе полного привода российского внедорожника UAZ Patriot присутствует задний мост, который имеет наименования «Спайсер». Эксплуатация предполагает езду по пересеченной местности, что провоцирует возникновение поломок элементов ходовой части и привода. Конкретнее, приходят в негодность полуоси. Чтобы предотвратить развитие такой ситуации, рекомендуется прибегнуть к установке усиленных полуосей для укрепления заднего моста.

Такие детали, необходимые для заднего моста автомобиля UAZ Patriot имеют относительно небольшую стоимость, которая может достигать 7 тыс. руб. Усиленным полуосям в тандеме с мостом «Спайсер» нестрашны ухабы и прочие дорожные препятствия. Принцип установки этих элементов аналогичен обычным полуосям, поэтому целесообразным действием будет во время работ по замене сальника установить усиленные изделия.

Важно! Усиленные полуоси устанавливаются только в паре, иначе весьма вероятен риск выхода из строя редуктора моста.

Вам было бы интересно

Ремонт бортовой передачи и регулировка поворотного кулака.

Ремонт используемого на автомобиле марки УАЗ 469 переднего моста предусматривает знание устройства колесного редуктора, схема которого аналогична колесному редуктору моста заднего. Основное отличие заключается в установке и креплении ведущей шестерни, а также в конструктивных особенностях шарикоподшипника, устанавливаемого в специальный стакан.

Замена своими руками

Напомним, что к указанной процедуре следует прибегать, если в районе расположения задних ступиц владелец УАЗ Патриот обнаружил течь.

Порядок действий имеет следующий вид:

• Помещаем автомобиль на ровной площадке. Вывешиваем домкратом одну из сторон кормы УАЗ Патриот. Устанавливаем под днище «подстраховку».
• Демонтируем колесо, ослабив его крепеж еще до поднятия внедорожника.
• Выполняем слив смазки, которая присутствует в корпусе моста.
• Видим фланец ступицы, который зафиксирован на ней посредством 10 болтов. Выкручиваем их.
• Следующим этапом станет извлечение полуоси из зацепления с шестернями дифференциала в редукторе UAZ Patriot. Если полуось «сопротивляется» выходу, то следует поступить так:

• берем тормозной барабан и разворачиваем его тыльной стороной к узлу;
• в отверстия, присутствующие на корпусе барабана, вкручиваем два болта (они соединяются с полуосью);
• прикрепив к торцу полуоси такую конструкцию, дергаем ее на себя, затем радуемся победе.

• Теперь придется открутить стопорную гайку. После этого демонтируем фигурную шайбу.
• Переходим к откручиванию основной гайки и снятию второй шайбы, после чего демонтируем наружный подшипник.
• Доступ к ступице открыт, поэтому снимаем ее.
• Демонтируем изношенный сальник. Для этой цели пользуемся круглогубцами в паре с отверткой.
• Сняв уплотнитель, обнаруживаем подшипник. Его рекомендуется проверить на отсутствие люфта, шума при вращении, а также наличия видимых механических повреждений на поверхности. Если обнаруживается неплавное вращение или присутствие люфта, то подшипник «приговариваем» к замене. Сменная процедура предполагает извлечение элемента с полуоси. Для этого необходим подходящий съемник.
• Вслед за демонтажем сальника UAZ Patriot очищаем его посадочное место.
• Берем новый элемент, смазываем его поверхность «Литолом 24» и устанавливаем, не допуская перекосов. Для запрессовки сальника следует воспользоваться специальным ключом. Если он отсутствует, то подойдет трубка соответствующего диаметра.
• Как вариант, в качестве оправки можно применить изношенный сальник, перевернув его тыльной стороной.
• Когда завершена замена сальника полуоси производим сборку всех ранее демонтированных деталей.

Внимание! Не забываем залить новую смазку в потребном количестве.

УАЗ (2 части). Ремонт военного переднего моста.

В нашей рубрике мы хотим показать, какие виды и типы сальников для автомобилей есть, а также их установка.

Замена подшипников и манжеты (сальника) ступицы УАЗ. УАЗ-ГАЗ-Газель (4 части) Ремонт моста. Разборка дефектовка. Фото. Разберем причины .

ЗАмена переднего сальника коленвала змз

Сборка 402 двигателя, Волга, Газель. Сделай Сам! Установка коленвала. 406 двигатель автомобилей Волга, Газель. Фото. .

Сальник коленвала переднего замена

Замена роликов, ремня грм и переднего сальника коленвала на F3R. Замена МАСЛА ДВС И КПП ДЕУ СЕНС №2. Фото. .

К20А замена переднего сальника, как открутить болт

Вариаторный отсек. Замена сальника, чистка и профилактика вариатора. Замена прокладки клапанной крышки и сальников свечных колодцев на Toyota Camry .

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Ход работ по разборке правого поворотного кулака УАЗ 3303:

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

отсоединил шаровую от поперечной тяги

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

сальники требуют замены

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

садил старым сальником

для смазки шруса использовал вот такую смазку 250гр

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

покрасил опору кулака

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Ремонт опоры левого поворотного кулака военного моста УАЗ 3303

Разбор левого поворотного кулака военного моста

Вам стоит прочесть

Подытоживая наш материал, заметим, что в деле по замене заднего моста очень важна своевременность выявления неисправности и выполнения ремонтной процедуры. Такой оперативный подход владельца УАЗ Патриот позволит гарантированно избежать появления и развития более существенных поломок в заднем приводе.
