У УАЗ 452 сход-развал и регулировка углов установки

Инструменты

Для ремонта понадобятся:

История

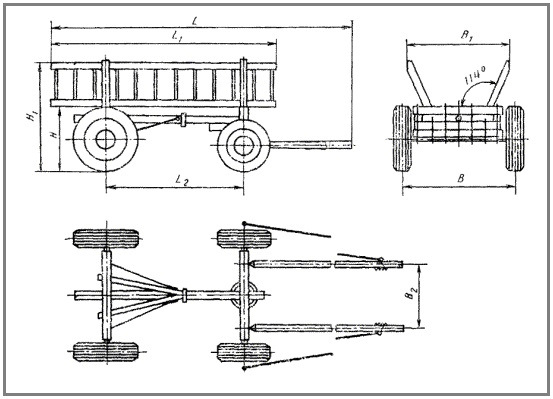

С чего все началось? Автомобиль явился прямым наследником телеги. Помните как его называли на заре автомобилизации? — Безлошадная повозка. Именно конструкция повозки легла в основу первых автомобилей.

Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет. Что же будет если такую телегу не тянуть, а толкать и при этом одно колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге? В этом случае система выходит из стабильного состояния (прямолинейного движения) – переднюю ось резко разворачивает. Это происходит из-за большого плеча обкатки.

Как с этим бороться? Первая мысль – сделать плечо обкатки равным нулю с отдельными для каждого колеса осями поворота. Примерно вот так.

Допустим. Тогда никакой кирпич или ямка на дороге не смогут повернуть колесо вокруг его оси поворота. Кстати, в такой конструкции появился продольный наклон оси поворота колеса (кастор), который на тот момент уже применялся в конструкциях велосипедов. Однако, автомобили становились тяжелее, а их покрышки шире и такое решение стало вызывать проблемы. Дело в том, что водителю очень трудно повернуть колесо такого автомобиля на месте или на небольшой скорости из-за возросшей массы автомобиля и ширины профиля его шин. Усилителей руля в ту пору еще не было и поэтому конструкторы решили сделать плечо обкатки не нулевым, а длиной порядка 25% от ширины профиля покрышки.

Теперь, при наезде на препятствие поворачивающий момент, по сравнению с телегой, уменьшился на несколько порядков, а усилие при повороте колеса стало в разы меньше, чем при нулевом плече, т.к. теперь при повороте, колесо не поворачивается вокруг центра пятна контакта шины, а перекатывается, хоть и по малому, но радиусу.

Но при наличии хоть и небольшого, но всё-таки плеча, каждое колесо стремиться вывернуться наружу даже при движении по ровной дороге (без камней и ям). Чтобы уменьшить поворачивающий момент, вызванный наличием плеча обкатки, колёса устанавливаются не прямо, а под некоторым углом. Этот называется углом схождения колёс. Теперь поворачивающий момент компенсируется схождением колёс, но сами колёса идут, что называется, плугом.

Вот теперь настало время развала колёс. Если «идущее плугом» колесо наклонить наружу, то из-за упругой деформации покрышки колесо, в пятне контакта с дорогой, примет форму сильно усечённого конуса, который будет катиться по дуге. Теперь, по сути, мы имеем не «идущие плугом» колёса-цилиндры, а два усечённых конуса. И благодаря тому, что эти «конусы» имеют, как схождение, так и развал, их беговые дорожки направлены прямо.

Но теперь, после поворота руля колёса «не хотят» возвращаться в прямое положение, да и вообще, всё время приходится «ловить» это самое прямое положение. Положительный кастор тут помогает мало. Что делать?

Эту проблему решили просто – наклонили ось поворота колеса в поперечной плоскости (угол β ). Теперь при повороте колеса передняя часть автомобиля будет приподниматься. Руль станет чуть тяжелее, но зато при движении автомобиля колёса будут стремиться занять прямое положение, что называется, автоматически.

Со временем скорости автомобилей возрастали и потребовалась динамическая стабилизация — чтобы колесо, на скорости, само возвращалось в исходное положение если по каким-либо причинам оно отклонилось. Для этого ввели продольный угол наклона оси поворота — кастер. (принцип рояльного колеса) В динамике, колесо стремится занять наиболее устойчивое положение, которое находится позади оси.

Теперь при повороте боковые реакции дороги, приложенные позади (благодаря кастеру!) стараются вернуть колесо на место. Более того, если на машину действует боковая сила, не связанная с поворотом (например, вы едете по косогору или при боковом ветре), то кастер обеспечивает при случайно отпущенном руле плавный поворот машины «под склон» или «под ветер» и не дает ей опрокинуться.

Теперь об этом же, но более официально:

Поперечный угол наклона оси поворота колеса

Поперечный угол наклона оси поворота (англ. KPI) — угол между осью поворота колеса и перпендикуляром к опорной поверхности. Благодаря данному параметру при повороте управляемых колес кузов автомобиля приподнимается, вследствие чего возникают силы, стремящиеся вернуть колесо в прямолинейное положение. Таким образом, KPI оказывает значительное влияние на стабильность и устойчивость автомобиля при прямолинейном движении. Разность величин углов поперечного наклона правой и левой осей может приводить к уводу автомобиля в сторону с большим наклоном. Данный эффект может проявляться и при соответствии нормальным значениям остальных углов установки колес.

Для автомобилей УАЗ угол поперечного наклона задан жестко и составляет: УАЗ-452, УАЗ-469Б: 5°30′ +- 0°30′ УАЗ-469 с портальными мостами: 8° УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 8°

Углы установки колес автомобиля

Правильные углы установки колес — один из важнейших факторов, обеспечивающих нормальную управляемость, стабильность и устойчивость автомобиля при прямолинейном движении и при прохождении поворотов. Оптимальные для каждой модели параметры геометрии подвески закладываются на этапе проектирования. Заданные значения углов установки колес подвержены изменению и требуют периодической регулировки по причине естественного износа узлов и элементов ходовой части или после ремонта подвески. Так же углы следует корректировать при внесении изменений в подвеску автомобиля, например при лифте.

Регулировка схождения колес на УАЗ 3303

Проверку схождения колес обычно делают по внутренней поверхности шин. Но учитывая, что боковое биение шин бывает значительным, схождение может быть отрегулировано неверно. Конечно, лучше всего регулировать на стенде, но ведь раньше делали это всегда сами. Я в таком случае при регулировке схождения делаю два замера, один между шинами, второй между дисками. Разница при замере во втором случае не должна превышать 1,5 — 2 мм.

Перед началом регулировки необходимо подготовить штангу для замеров. Для этого нужна небольшая деревянная рейка и штангенциркуль. Закрепите все это как на фотографии. Штангенциркуль приобрел для этого недорогой, пластмассовый. Можно обойтись без штангенциркуля, линейкой например, закрепив ее резинками и поставив метки.

Регулировка схождения колес производиться изменением длины рулевой тяги. Для этого заранее отпускаются контргайки с правой и левой резьбой и вращением регулировочного штуцера, меняют длину тяги.

Автомобиль устанавливают на ровную площадку, делают спереди замер на середине высоты колес, в точках касания ставиться точка. Затем перекатывают автомобиль, на половину окружности и делают повторный замер уже сзади. Разница между ними и будет величиной схождения колес.

Для уверенности в правильности отрегулированного схождения колес на уаз можно провести ее повторно в других точках.

Наконечники рулевых тяг должны быть исправны и без люфта.

4 Comments on «Регулировка схождения колес на УАЗ»

Грамотей, который не знает, о чем пишет, абы накорябать. БОЛЬШЕ должно быть расстояние Б, а не А. Иначе у тебя будет не схождение, а расхождение.

Действительно ошибся. Спасибо.

Всё правильно написано. «Расстояние А должно быть меньше расстояния Б». Что Вам уважаемый Иван не понравилось?

не уважаемый он никем. указал бы вежливо на ошибку, а он упырь недалекий, гавкает как бабка на базаре.

В процессе эксплуатации автомобиля, обслуживание переднего моста заключается в регулярной проверке и подтяжке резьбовых соединений, проверке зазоров в шкворневом соединении, регулировке подшипников, зацепления шестерен, схождения колес и своевременной замене трансмиссионного масла в картере и колесных редукторах.

Передний ведущий мост с бортовыми колесными редукторами автомобиля УАЗ-469.

Передний ведущий мост без редукторов УАЗ-469Б и автомобилей вагонной компоновки УАЗ-3741, УАЗ-3303, УАЗ-3962, УАЗ-2206.

Угол поворота колес переднего моста УАЗ.

При осмотре поворотных кулаков надо обратить внимание на исправность регулировочных болтов упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более : для УАЗ-469 — 28 градусов, для УАЗ-469Б и автомобилей вагонной компоновки — 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка шкворней поворотного кулака переднего моста.

Регулировку затяжки шкворней поворотного кулака на заводе производят с предварительным натягом, причем сверху и снизу устанавливают одинаковое количество прокладок. Во время эксплуатации автомобиля особое внимание обращается на состояние затяжки шкворней поворотных кулаков.

Поворотный кулак переднего моста УАЗ с колесными редукторами.

Поворотный кулак переднего моста УАЗ без колесных редукторов.

При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняется снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0.1 мм.

Углы установки передних колес переднего моста.

При эксплуатации автомобиля надо следить за правильностью углов установки передних колес. От углов установки передних управляемых колес в значительной степени зависит легкость управления автомобилем, устойчивость его движения, а также износ шин. Передний ведущий мост на УАЗ предусматривает следующие углы установки :

— продольного наклона шкворня : 3°± 30′; — развала колес : 1°30’±0°15′; — бокового наклона шкворня : передний ведущий мост на УАЗ-469 — 8°, а на УАЗ-469Б и соответственно УАЗ вагонной компоновки — 5°30′.

Проверка схождения колес переднего моста УАЗ.

Проверка установки схождения колес переднего ведущего моста производится в зависимости от износа шин. Для регулировки схождения установить автомобиль на горизонтальной площадке в положении колес для движения по прямой. Схождение колес, разность расстояний Б и А, должно быть в пределах 1.5-3 мм.

Схождение колес проверяется и регулируется в горизонтальной плоскости изменением длины поперечной рулевой тяги, предварительно ослабив стопорные гайки, имеющие правую и левую резьбу.

Вращая поперечную рулевую тягу, для мостов с колесными редукторами, или вращая регулировочный штуцер, для мостов без редукторов, с помощью раздвижной линейки устанавливается необходимая величина схождения. По окончании регулировки стопорные гайки затягиваются.

Отрегулируйте носок на УАЗ 3303, в других случаях, а также на других моделях 469, 452 «Буханка» и тому подобное. Кроме того, в отличие от автомобилей, столкновение на УАЗе не сделано.

Возможно, я начну с того, почему нельзя отрегулировать рыхлитель на УАЗ 3303. Дело в том, что этот параметр встроен в саму конструкцию машины, а именно в ручку рулевого управления.

Если у вас нет игры в поворотах, а подшипники ступиц обычно затягиваются, то с этим параметром все будет в порядке.

Симптомы

Началось все с того, что рулевое управление стало вяло возвращаться в исходное положение, но хуже всего то, что машина начала выходить на дорогу. В то же время он не мог показать себя плоским, но если бы были шишки или особенно колоски.

Для ремонта вам понадобится:

Выравнивание колес на УАЗ 3303

Выравнивание колес обычно выполняется с внутренней стороны шины. Но учитывая, что боковой пробег шин может быть значительным, носок может быть неправильно отрегулирован. Конечно, лучше настроиться на стенд, но вы всегда делали это раньше. В этом случае, регулируя носок, я делаю два измерения, одно между шинами, другое между колесами. Разница в измерениях во втором случае не должна превышать 1,5. 2 мм.

При эксплуатации автомобилей вагонной компоновки семейства УАЗ-452 необходимо следить за правильностью углов установки передних колес. Эти углы обеспечивают легкость управления автомобилем, устойчивость его движения, а также характер износа шин передних колес.

Углы установки колес переднего ведущего моста УАЗ-452.

Конструкцией переднего ведущего моста автомобилей семейства УАЗ-452 предусмотрены следующие углы установки передних колес :

Указанные значения углов установки колес относятся к автомобилю с полной нагрузкой. При проверке углов установки колес автомобиль должен стоять на горизонтальной площадке. Все углы — нерегулируемые и обеспечиваются точностью изготовления соответствующих сопрягаемых деталей.

Угол продольного наклона шкворня.

Угол продольного наклона шкворня считается положительным, если верхний конец его наклонен назад от вертикали. При движении автомобиля этот угол обеспечивает устойчивость автомобилю, так как создает стабилизирующий момент, под действием которого колесо стремится занять положение для прямолинейного движения.

Угол продольного наклона шкворней может уменьшиться в следствии прогиба или скручивания кожухов полуосей от сильного удара, при поломке или значительной осадке рессор, износе резиновых подушек в кронштейнах рессор, износе шкворней и втулок шкворней. Изменение угла обнаруживается во время движения автомобиля по нарушению его управляемости.

Угол развала колес.

Это угол между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля. Он считается положительным, если верхняя часть колес обращена наружу по отношению к автомобилю, а отрицательным, если верхняя часть колес наклонена внутрь.

При положительном угле развала колес возникает горизонтальная слагающая реакция от вертикальной нагрузки на колесо, под действием которой ступица колеса постоянно прижимается к внутреннему роликоподшипнику, создавая тем самым устойчивость автомобиля при движении. Угол развала колес может нарушаться в следствии ослабления затяжки подшипников ступиц колес, износа шкворней и втулок шкворней, или прогиба кожухов полуосей и шаровой опоры.

Угол развала колес проверяют приборами. Если нужных приборов нет, то пользуясь угольником или отвесом, замеряют расстояние В от верхней и Г от нижней точек обода колеса до вертикальной плоскости. Разность этих размеров при правильном угле развала должна быть в пределах 5-10 мм.

Угол поперечного наклона шкворня.

Верхний конец шкворня наклонен к оси автомобиля. Этим обеспечивает при повороте колес вокруг шкворня некоторое поднятие передней части автомобиля. Под действием силы тяжести передней части автомобиля колеса стремятся повернуться в положение, соответствующее прямолинейному движению автомобиля. Таким образом, при повороте автомобиля колесо всегда стремится повернуться в положение, соответствующее прямолинейному движению и следовательно оказывает сопротивление любой силе, стремящейся вынести колесо из этого положения.

Для обеспечения устойчивого движения автомобиля поперечный угол наклона шкворня имеет большее значение, чем продольный угол наклона шкворня. В процессе эксплуатации автомобиля поперечный угол наклона может измениться при деформации кожухов и шаровых опор в следствии ударов. Для восстановления этого угла погнутые детали необходимо заменить.

Схождение передних колес.

Это разность расстояний между передними и задними внутренними краями шин, замеренных в одной горизонтальной плоскости. Схождение колес необходимо для компенсации действия угла развала колес, стремящегося заставить колеса двигаться по расходящимся дугам и обеспечения качения колеса по дороге без скольжения.

При больших отклонениях величины схождения колес от рекомендуемой очень быстро и неравномерно изнашиваются протекторы шин. При увеличенной величине схождения происходит ступенчатый износ протектора с образованием скошенных краев протектора, направленных внутрь автомобиля. При расхождении колес происходит ступенчатый износ протектора с образованием скошенных краев направленных наружу автомобиля.

Схождение колес регулируют изменением длины поперечной рулевой тяги. Перед регулировкой необходимо убедиться в отсутствии зазоров в шарнирах рулевых тяг и подшипниках ступиц, затем, ослабив затяжку стопорных гаек, имеющих правую и левую резьбы, вращением регулировочного штуцера добиваются необходимой величины угла схождения колес.

Схождение колес определяют разностью размеров А и Б между внутренними краями шин в горизонтальной плоскости приблизительно на уровне оси передних колес при помощи раздвижной линейки с делениями. При правильной величине схождения передних колес размер А должен быть больше размера Б на 1,5-3,0 мм. По окончании регулировки стопорные гайки регулировочного штуцера необходимо затянуть.

Каждый автомобилист должен знать, что одной из главных причин потери управляемости транспортного средства выступает неправильная регулировка углов установки колес. Ниже мы поговорим о том, что же такое «развал» и «схождение» и когда его надо делать.

На рисунке ниже изображены передние колеса автомобиля. Здесь схождение – это разность расстояний А и Б. Когда А больше, чем Б, схождение колес называется положительным, в противном случае – отрицательным. Для автомобилей с передним приводом схождение колес передней оси делают нулевым (то есть А=Б), либо немного отрицательным.

Нормальный уровень схождения колес является очень важным фактором, напрямую влияющим на устойчивость транспортного средства. Его высчитывают путем вычитания расстояния между кромками шин в переднем положении из расстояния между кромками шин в заднем положении. Эти расстояния замеряются между одними и теми же точками обода. В случае, если результат измерения отличается от рекомендованной производителем автомобиля, необходимо выполнить регулировку.

Определить точный уровень схождения можно только на специализированной Станции техобслуживания, при этом предварительно проверяется надежность крепления рычага рулевой трапеции к поворотной стойке, качество соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага.

В случае проведения ремонта ходовой части следует предварительно отрегулировать углы подвески.

Отрегулировать уровень схождения можно посредством изменения длины рулевых тяг. Для этого необходимо ослабить стяжные хомуты и повернуть регулировочные муфта на равную величину в противоположных направлениях, изменяя тем самым длину боковых тяг. После завершения регулировки хомуты затягиваются так, чтобы их концы не соприкасались между собой.

Развалом колес называется угол между вертикалью и плоскостью вращения колес транспортного средства. В случае, если верхняя часть автомобильного колеса наклонена наружу авто, то угол будет считаться положительным, а если вовнутрь – отрицательным.

На рисунке внизу изображен автомобиль спереди, на котором наглядно виден развал. Большинство производителей транспортных средств делают на своих машинах нулевой или несколько положительный развал. Для гоночных суперкаров может выставляться отрицательный уровень развала, благодаря чему достигается улучшение управляемости машиной.

Чтобы проверить уровень развала необходимо обеспечить нормальное давление воздуха в автомобильных шинах, при этом диски должны быть не погнуты, а рулевое колесо должно ходить свободно, в соответствии с нормой.

Также перед проверкой рекомендуется убедиться в исправности шарниров рычагов передней подвески, штоков амортизаторов и шаровых опор .

Чтобы отрегулировать развал необходимо изменить количество прокладок, установленных между осью нижнего рычага и поперечиной, либо повернуть эксцентрик на передней стойке. Для ряда отечественных авто существуют специальные пластины развала задних колес.

Когда нужно делать развал и схождение?

Есть несколько случаев, когда обязательно нужно делать регулировку:

• в случае замены отдельных деталей подвески автомобиля, к примеру, рулевых тяг или амортизаторов;
• если шины изнашиваются неравномерно с внешней или внутренней стороны;
• если автомобиль попал в аварию;
• если в процессе эксплуатации машина попала в яму или наехала на скорости на бордюр;
• если автомобиль часто эксплуатируется в плохих дорожных условиях;
• если вас не удовлетворяет управляемость вашей машины;
• если рулевое колесо стало крутиться заметно туже, чем раньше;
• если автомобиль ощутимо уводит в сторону при движении по прямой.

Как правильно сделать?

Чтобы точно проверить развал и схождение требуется использование специализированного оборудования. Быстрее и надежнее всего проверяются параметры на современных 3D-стендах, оснащенных высокоточными лазерными датчиками. Однако некоторые умельцы умудряются достаточно точно определять развал-схождения старыми, дедовскими способами с помощью зеркала.

Главное в этом деле – опыт и профессиональные знания специалиста, который выполняет работу. Иногда опытный спец может точнее определить развал-схождение «на глаз», чем новичок с помощью оборудования.

При этом обязательно следует предварительно проверить давление в шинах. Если упустить эту немаловажную деталь, то вся выполняемая работа окажется совершенно бесполезной. Кроме того, необходимо предварительно разгрузить свой автомобиль, либо использовать в диагностике таблицы с частичной нагрузкой на машину.

При работе важно также устранить биение колеса авто и возможные погрешности используемого оборудования. К примеру, если сайлент-блок имеет большой люфт, то регулировка углов подвески будет совершенно бесполезным занятием.

Мастер также должен будет использовать в работе данные по конкретному автомобилю (даже если регулировка компьютерная), и уже с их учетом проверять углы. После проведения проверки вам обязательно должны дать распечатку показаний до развала-схождения и после регулировки.

На многих современных авто подобная процедура зачастую не требуется. Современные подвески имеют такую конструкцию, которая полностью исключает вероятность изменения углов колес в течение длительного периода эксплуатации. Владельцу такого автомобиля нужно будет лишь периодически выполнять проверку подвески, особенно, если автомобиль попал в аварию, сильно наехал на бордюр, либо прошел ремонт подвески.

Подготовка к операции по сборке новых мостов идет полным ходом, неожиданно всплыли нюанс и ко всему прочему была приговорена вторая пара и второй блок манжет что бы наверняка, ждем новые железяки!

Немного посидели, немного постояли, пошел рыться в закромах и вот, что нашел))

Для большей точности на второй конец так же завернул саморез

Далее все по инструкции! Лезим в яму и делаем замеры как написано в мануиле 80 затертого года издания, а в то время с этим не шутили, нормализуем давление в шинах прикладываем линейку к внутренней поверхности колеса ( я решил мерки снимал по диску) ориентировачно параллельно мосту, делаем отметки мелом. Далее перекатываем машину назад, что бы эти отметки прошли 180* и там делаем новый замер. В моем случаи оказалась разница в 1,5 см. Это скорее всего произашло из за гнутой короткой рулевой тяги. Далее раскручиваем контрагайку на длинной тяге, и нормализуем эти показатель в разницу от 1 до 3мм передний части отнасительно задней (задняя больше чем передняя). Затем несколько раз прокатываем автомобиль для проверки и затягиваем хорошенько! ВСЕ! готово!)))

Дело на 15 минут с барьбой над закисшей контрогайкой. и не нужно вступать в дискуссии с сервисмЭнами! Как выдастся свободная минутка попробую выставить руль по ровнее.

Отрегулировать схождение колес на УАЗ 3303, в прочем как и на других моделях 469, 452 «буханка» и т.д. просто. К тому же в отличии от легковых машин развал на УАЗе не делается.

Начну пожалуй с того почему отрегулировать развал на уаз 3303 нельзя. Дело в том, что этот параметр заложен в саму конструкцию машины, а именно в поворотный кулак.

Если у вас нет люфта в шкворнях, а подшипники ступицы нормально затянуты, то с этим параметром будет все в порядке.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

— Угол продольного наклона шкворня : 3° +- 0°30′. — Угол развала колес : 1°30′ +- 0°15′. — Угол поперечного наклона шкворня : 5°30′ +- 0°30′. — Величина схождения колес :1,5-3,0 мм.

Для восстановления угла продольного наклона шкворня до требуемой величины необходимо заменить детали, от которых зависит значение этого угла. Если замена деталей окажется недостаточной, то в отдельных случаях можно вложить между рессорами и подушками кожухов полуосей стальные клинья. Разность величин угла продольного наклона шкворней для правого и левого колес не должна быть больше 0°30′.

Угол продольного наклона оси поворота колеса

Продольный угол наклона оси поворота (англ. caster) — угол между осью поворота колеса и перпендикуляром к опорной поверхности в продольной плоскости автомобиля. Различают положительный и отрицательный углы продольного наклона оси поворота колеса.

Положительный caster способствует возникновению дополнительной динамической стабилизации автомобиля при движении на средней и высокой скорости. При этом ухудшается поворачиваемость на малой скорости.

Угол продольного наклона шкворня для автомобилей УАЗ задан жестко. для УАЗ-452, УАЗ-469, УАЗ-469Б: 3°+-0°30′ для УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 5° -1°

Схождение колес

Cхождение колес (англ. toe) — угол между продольной осью автомобиля и плоскостью вращения колеса. Может быть также определено как разность расстояний между передними и задними бортами ободов колес (на рисунке это значение А минус В). Таким образом, схождение может измеряться в градусах либо миллиметрах.

Различают суммарное и индивидуальное схождение. Индивидуальное схождение рассчитывается отдельно для каждого колеса. Это отклонение плоскости его вращения от продольной оси симметрии автомобиля. Суммарное схождение рассчитывается как сумма индивидуальных углов схождения левого и правого колес одной оси. Аналогично определяется суммарное схождение в миллиметрах. При положительном схождении (англ. toe-in) колеса взаимно повернуты внутрь по направлению движения, при отрицательном значении (англ. toe-out) – наружу.

Отклонение значений угла схождения от нормы влияют на автомобиль следующим образом:

Слишком большой отрицательный угол: — ухудшается выдерживание траектории движения — повышенный износ шины с внутренней стороны — острая реакция авто на рулевое управление

Слишком большой положительный угол: — ухудшается выдерживание траектории движения — повышенный износ шин с наружной стороны

Схождение колес на УАЗе величина регулируемая и составляет для автомобилей (B-A) УАЗ-452, УАЗ-469: 1,5-3,0 мм. (23’+-0.8′) УАЗ Патриот, УАЗ Хантер с мостами типа Спайсер: 0,5-1,5мм (от 0°3’04» до 0°9’12»)

5 Comments on «Регулировка схождения колес на УАЗ»

Спасибо большое за информацию. А можно это делать на вывешенных колесах.

Плечо обкатки

Помимо вышеперечисленных параметров, для передней оси имеет большое значение еще одна характеристика — плечо обкатки. Это расстояние между точкой, образованной пересечением оси симметрии колеса и опорной поверхности, и точкой пересечения линии поперечного наклона оси поворота и опорной поверхности. Плечо обкатки положительное, если точка пересечения поверхности и ось поворота колеса лежат справа от оси симметрии колеса (нулевого плеча), и отрицательное, если располагается слева от него. Если эти точки совпадают — то плечо обкатки нулевое.

Данный параметр влияет на стабилизацию и поворачиваемость колеса. Оптимальным значением для современных автомобилей является нулевое либо положительное плечо обкатки. Знак плеча обкатки определяется развалом, поперечным наклоном оси поворота колеса и вылетом колёсного диска.

Автопроизводители не рекомендуют устанавливать колесные диски с нестандартным вылетом, т.к. это может повлечь изменение заданного плеча обкатки на отрицательное значение. Это может серьезно повлиять на устойчивость и управляемость автомобиля.

Частично использованы материалы из статьи Алексея Требунских

Регулировка развала передних колес уаз 469

Техническое обслуживание переднего моста в процессе эксплуатации автомобиля заключается в регулярной проверке и подтяжке резьбовых соединений, проверке зазоров в шкворневом соединении, регулировке подшипников, зацепления шестерен, схождения колес и выполнении указаний Таблицы смазки.

При осмотре поворотных кулаков обращайте внимание на исправность регулировочных болтов 27 и 27 (рис. 71, 72) упоров-ограничителей 28 и 28 поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более: УАЗ-469 — 28°,

УАЗ-469Б — 27°. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировку затяжки шкворней поворотного кулака на заводе производят с предварительным натягом, причем сверху и снизу устанавливают одинаковое количество прокладок 4 и 20 (рис. 71, 72).

Во время эксплуатации автомобиля обращайте особое внимание на состояние затяжки шкворней поворотных кулаков. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней 6 и 9 и опорными кольцами шаровой опоры 2 и 5. Этот зазор устраняйте снятием сверху и снизу одинакового количества ре-гулировочных прокладок 4 и 20. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать

Следите при эксплуатации автомобиля за правильностью углов установки передних колес. От углов установки передних управляемых колес в значительной степени зависит легкость управления автомобилем, устойчивость его движения, а также износ шин. Устанавливайте автомобиль для проверки углов на горизонтальной площадке. Конструкция переднего ведущего моста предусматривает следующие углы установки:

продольного наклона шкворня — 3°±30′; развала колес— 1°30’±0°15′; бокового наклона шкворня: на УАЗ-469 — 8°; на УАЗ-469Б — 5°30′.

Проверку установки схождения колес переднего ведущего моста производите в зависимости от износа шин. Для регулировки схождения установите автомобиль на горизонтальной площадке в положении колес для движения по прямой.

Схождение колес (рис. 73) (разность расстояний Б и А) равно 1,5 . 3 мм.

Рис 73. Схождение колес УАЗ-469

Схождение колес проверяйте и регулируйте в горизонталь­ной плоскости изменением длины поперечной рулевой тяги, предварительно ослабив стопорные гайки, имеющие правую и левую резьбу. Вращая поперечную рулевую тягу (рис. 74) на автомобиле УАЗ-469 или вращая регулировочный штуцер 2 (см. рис. 92) на автомобиле УАЗ-469Б, установите с помощью специальной раздвижной линейки необходимую величину схож­дения. По окончании регулировки стопорные гайки затяните.

Рис. 74. Регулировка схождения колес ав­томобиля УАЗ-469

Развал колес

Развал колес (англ. camber) — это угол, образованный средней плоскостью колеса и вертикалью, проходящей через точку пересечения средней плоскости колеса и опорной поверхности. Различают положительный и отрицательный развал: положительный (+) – когда верхняя часть колеса наклонена наружу (от кузова автомобиля) отрицательный (-) – когда верхняя часть колеса наклонена внутрь (к кузову автомобиля)

Конструктивно camber формируется положением ступичного узла и обеспечивает максимальную площадь пятна контакта шины с дорогой. В случае двухрычажной независимой подвески положение ступицы определяется верхним и нижним поперечными рычагами. В подвеске типа МакФерсон на формирование угла развала влияет нижний рычаг и амортизационная стойка. Отклонение значений угла развала от нормы влияют на автомобиль следующим образом:

Слишком большой отрицательный угол: + хорошая устойчивость авто в поворотах — ухудшается сцепление колес при прямолинейном движении — повышенный износ внутренней стороны шины

Слишком большой положительный угол: + хорошее сцепление колес с дорогой — ухудшается устойчивость в поворотах — повышенный износ наружной стороны шины

Для автомобилей УАЗ угол развала колес задан жестко и составляет: для УАЗ-452 и УАЗ-469: 1°30+-15′ для УАЗ Патриот и УАЗ Хантер с мостами типа Спайсер: 1°
