У АЗ Iveco Высокий расход воздуха на холостом ходу Причины, симптомы 8 способов проверить работу датчика массового расхода воздуха

Здравствуйте, спасибо за отклик.

Ситуация идиотская — контора торгует этими машинами , а вкладываться в оборудование для ремонта не хочет.
Чтобы посмотреть параметры , нужно ехать в другой сервис, датчиков для подмены и проверки нет.

Машина стоит уже больше недели , начальство смотрит волком, а диагносты (и я в том числе) ничего не могут сделать.

Возникают ошибки по высокому давлению в топливной рампе , и по ошибке датчика ,давления .

ДМРВ меняли на заведомо исправный с другой машины — не помогло. Параметры с другим датчиком посмотреть не удалось , но его можно исключить.

Думаю что смесь переобогашается , если для дизеля это возможно.
Нужно либо подменить датчик давления в рампе либо замерить давление после ТНВД. Но ни то ни другое сделать пока невозможно.

Подскажите пожалуйста , какое давление в рампе на дизельном патриоте IVECO должно быть? Эта информация жутко засекречена — даже мы — оф дилеры её , блин , не знаем . Насколько я понял 37 это очень много?
И чем можно проконтролировать датчик ? Просто хочу заставить начальство купить монометр высокого давления , если такие бывают.

Проверка и замена ДМРВ на УАЗ Патриот

Двигатели внутреннего сгорания на автомобилях функционируют за счет поступления в камеру сгорания не только одного бензина, а горючей топливной смеси. Под понятием топливной смеси понимают определенное количество бензина и воздуха. Если на предшественниках внедорожников УАЗ Патриот регулировка подачи воздуха возлагалась на водителя, то теперь за это отвечает специальный датчик известный как ДМРВ. Датчик массового расхода воздуха определяет необходимое количество воздуха, которое требуется для подачи в цилиндры вместе с топливом. Таким образом, неисправность данного устройства приводит к неправильной работе двигателя, поэтому необходимо знать, как осуществляется поиск неисправности изделия, а также устранение поломки и замена изделия на внедорожнике УАЗ Патриот.

Конструкция изделия

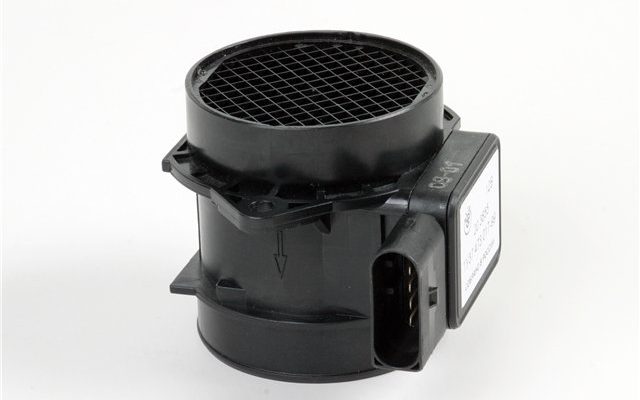

Датчик массового расхода воздуха на внедорожнике УАЗ Патриот представляет собой пластиковый патрубок, функционирование которого осуществляется посредством изменения величины внутреннего сопротивления. К датчику посредством проводов подается питание. Располагается изделие под капотом автомобиля после фильтра воздухозаборника на впускном коллекторе между воздушным фильтром и выпускной трубой. На фото ниже представлено расположение изделия.

Внедорожники УАЗ Патриот комплектуются двумя видами датчиков массового расхода воздуха типа HFM5-4.7 c номером 0280218037 от фирмы Bosch или ДМРВ фирмы Siemens типа 20.3855. Основным предназначением датчика является определение объема воздуха, который проходит через него. Но, кроме этого, ДМРВ позволяет определять и температуру поступающего воздуха, в результате чего контроллер вычисляет точный объем воздуха, требуемый для создания воздушно-топливной смеси. Контроль температуры поступающего воздуха осуществляется посредством установленного в датчике

термистра. В случае выхода из строя изделия, принимающий сигналы контроллер принимает фиксированное значение температуры воздуха равное 33 градусам. Стоимость изделия составляет около 3000-5000 рублей, что зависит от фирмы производителя изделия. Рассмотрим основные виды неисправностей датчика массового расхода на внедорожнике УАЗ Патриот.

Виды неисправностей

Неисправный датчик массового расхода воздуха приводит к неутешительным последствиям, поэтому очень важно соблюдать его работоспособность. Неисправности данных устройств могут проявляться по следующим признакам:

Из чего состоит датчик

• Первый фактор, свидетельствующий о неисправности какого-либо элемента на автомобиле, является подсветка индикации Check Engine.
• При этом наблюдается увеличение расхода топлива.
• Автомобиль УАЗ Патриот невозможно завести после прогрева мотора.
• Во время движения автомобиля водитель может ощутить, как УАЗ Патриот «тупит».

Снятие и замена

Процесс снятия изделия не представляет собой ничего сложного и не занимает более 10-15 минут. Все что потребуется для снятия датчика – это гаечный ключ на 10 и крестовая отвертка. Первым делом необходимо обесточить автомобиль путем снятия клеммы “минус” с аккумулятора. После этого переходим к непосредственному процессу извлечения датчика с внедорожника УАЗ Патриот:

Отсоединяем шланги от датчика

• Снизу устройства необходимо отжать пластиковый фиксатор клеммной колодки и извлечь ее из датчика.
• Далее, осуществляется ослабления затяжки хомутов с помощью крестообразной отверткой.
• Теперь можно извлечь резиновые патрубки с изделия и удалить освобожденный элемент.

Это собственно и есть датчик массового расхода воздуха внедорожника УАЗ Патриот Евро- 3 и Евро-4. После извлечения можно осуществить проверку его исправности. Как осуществляется проверка ДМРВ, рассмотрим ниже. В случае если данное устройство пришло в негодность, его необходимо заменить новой деталью. Процесс монтажа ДМРВ на внедорожник УАЗ Патриот выполняется в порядке обратном снятию.

Проверка ДМРВ

Рассмотрим несколько способов, как проверить работоспособность устройства на внедорожнике УАЗ Патриот. К первому способу проверки относится выполнение следующих мероприятий:

• Отключается ДМРВ от питания.
• Заводится двигатель.
• На панели приборов появляется известная надпись Check Engine.
• В процессе работы двигателя обнаруживается подача воздуха только через дроссельную заслонку.
• После того, как мотор наберет число оборотов, равняющихся 1500 об/мин, необходимо проехать на автомобиле. Если замечается, что внедорожник при этом работает лучше, то смело можно сказать, что деталь неисправна и ее необходимо заменить.

Второй способ проверки ДМРВ предусматривает проверку изделия с помощью тестера. Но важно знать, что таким способом можно проверять датчики фирмы Bosch, которыми комплектуются внедорожники УАЗ Патриот Евро-3 и Евро-4. Чтобы проверить элемент на исправность, тестер следует настроить на измерение постоянного напряжения величиной до 2 Вольт.

ДМРВ функционирует за счет подведенных к нему 4 проводов. Обозначение каждого провода следующее:

• Желтый – сигнальный;
• Зеленый – масса;
• Розовый с черным – питание от реле;
• Белый с синим – питание.

Тестер имеет два щупа, которые подключаются к желтому (плюс) и зеленому (минус) проводу. После подключения тестера включаем зажигание и контролируем изменение напряжения. При этом показания измерителя обозначает следующие признаки:

• Если на дисплее показаны цифры от 1,01 до 1,02 Вольт, то датчик массового расхода воздуха является исправным и не нуждается в замене.
• Если значение разности потенциалов составит до 1,03 Вольта, то датчик еще подлежит эксплуатации.
• Значения 1,04 – 1,05 Вольт говорят о том, что датчик массового расхода воздуха скоро выйдет из строя.
• От 1,05 В и выше – требуется замена изделия.

Кроме вышеупомянутых способов имеется еще один, предусматривающий визуальный осмотр изделия снаружи и внутри. При этом уделяется внимание, как целостности конструкции, так и местам соединения. Если прокладки повреждены, то через них поступает не только неучтенный воздух, но и грязь, пыль и влага. А это основные факторы, которые выводят из строя исправный ДМРВ. Поэтому, одним из профилактических мер по продлению жизни устройства, является своевременная замена воздушного фильтра.

Подходя к завершению, можно отметить важность изделия. Старые автомобили не оснащались такими деталями, поэтому регулировка подачи воздуха возлагалась на самого водителя. Теперь же современный внедорожник УАЗ Патриот выпускается по новым стандартам и поэтому требует к себе особого внимания. Как и большинство деталей на автомобиле, устройство ДМРВ подлежит периодической профилактике и диагностике. Только так можно избежать серьезных поломок двигателя, которые повлекут за собой немалые капиталовложения.

Мотор Мастер Клуб

Автодиагностика для любителей и профессионалов

ПАТРИОТ IVECO 2011

Сообщение TUN » 23.08.2012, 18:13

Подскажите пожалуйста где можно увидеть типовые параметры для этого авто.

Больше всего интересует расход воздуха .

У меня 35-40 кг/ч на холостых , на оборотах поднимается выше 240 кг/ч .

давление топлива 37 МПа .

С дизелями раньше не работал , Подозреваю что врет массовик , вот убедиться бы.

Клиент жалуется на потерю мощьности , при подгазовке черный дым.

Ситуация идиотская — контора торгует этими машинами , а вкладываться в оборудование для ремонта не хочет. Чтобы посмотреть параметры , нужно ехать в другой сервис, датчиков для подмены и проверки нет.

По машине . динамика наоборот очень хорошая, плохо , то что при этом машина иногда глохнет.

ДМРВ меняли на заведомо исправный с другой машины — не помогло. Параметры с другим датчиком посмотреть не удалось , но его можно исключить.

Думаю что смесь переобогашается , если для дизеля это возможно. Нужно либо подменить датчик давления в рампе либо замерить давление после ТНВД. Но ни то ни другое сделать пока невозможно.

Подскажите пожалуйста , какое давление в рампе на дизельном патриоте IVECO должно быть? Эта информация жутко засекречена — даже мы — оф дилеры её , блин , не знаем . Насколько я понял 37 это очень много? И чем можно проконтролировать датчик ? Просто хочу заставить начальство купить монометр высокого давления , если такие бывают.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Дизель IVEKO проблемы

Сообщение Зелибоба » Вс сен 16, 2012 21:22

Сообщение Нарратор » Вс сен 16, 2012 23:44

Сообщение Terminal » Пн сен 17, 2012 05:46

Так спокойно и без паники. «стал коптить как камаз» -на холостых так же коптит?

«перепрыгнул ремень грм выставили метки,коптить стал меньше но все же коптит» — где выставляли метки, по какой документации, люди грамотные это делали?

Если на холостых не коптит и работает ровно — это дело в турбине.

Каким образом заглушено ЕГР, прокладками или только трубочку сняли с машины?

«многие говорили про сажевый фильтр» У нас нет сажевого фильтра, что за спец. вам такое рассказал?

Еще раз по нову и ладом, и без паники. Желательно все подробно написать с чего все началось, или уже машина была куплена с такими косяками?

Еще хочу спросить с толкача заводили машину?

Сообщение Зелибоба » Пн сен 17, 2012 07:47

На холостых не коптит коптит только когда на газ нажимаешь и стоит буквально чуть чуть нажать на газ и люди кто едет сзади отстают)))))

Метки выставлял сам нашел на другом форуме.но до этого один раз не правильно поставил он завелся и больше 1.500 оборотов не набирал сразу же заглушил выставил правильно стал набирать, на этих двигах клапана вроде не гнет!?

ЕГР заглушили прокладками. т.к. книжки нету что это за трубка без понятия.

с толкача ни когда не заводил, в любой мороз заводился бегал без проблем, Вообще началось с того ехал по трассе 100-110 меня догоняет машина и показывает назад я не понял сначала потом когда стал разгоняться в зеркало увидел что стоит копыть, начал экспериментировать и как показал мой эксперимент не важно сколько газа нажмешь коптит всегда,так он не должен. Кстати снимал турбину она была вся закопчена и по трубам было чуть чуть масло,в радиаторе не было ни грамма масла,как он называеться забыл точно.

Спрашивате допишу, уж очень интересно что такое,гонял на диагностику она не показывает ничего.

Сообщение esenin » Пн сен 17, 2012 08:04

Сообщение Terminal » Пн сен 17, 2012 08:20

Так на холостых не коптит просто молотит. Это уже хорошо. Работает ровно на холостых не троит?

«Вообще началось с того ехал по трассе 100-110 меня догоняет машина и показывает назад я не понял сначала потом когда стал разгоняться в зеркало увидел что стоит копыть, начал экспериментировать и как показал мой эксперимент не важно сколько газа нажмешь коптит всегда,так он не должен»

Тяга при этом не уменьшилась случаем.

Отсутсвие воздуха при нажати на педаль газа. Трубы надо смотреть, резиновые переходники, фильтр воздушный. Не хватает воздуха. Попробовать отстегнуть трубку сапуна, посмотреть что из нее дует. Если все трубы целы на 100%, боюсь что турбина.

Сообщение Зелибоба » Пн сен 17, 2012 11:48

Сообщение Rusya » Пн сен 17, 2012 19:23

Сообщение Дробильщик » Пн сен 17, 2012 20:11

Сообщение Зелибоба » Пн сен 17, 2012 21:09

Сообщение Зелибоба » Пн сен 17, 2012 21:11

Сообщение Terminal » Вт сен 18, 2012 12:07

Сообщение Зелибоба » Вт сен 18, 2012 14:55

пластинки из алюминьки,но только заглушили, по этому прогареть не успели не работал толком.

Вопросик вот заглушили егр бортовой должен показывать ошибку?

И ошибка 154 датчик O2 B2 S1 пишет что пасивен подскажите что это за датчик и где он .

спасибо за подсказки.

Сообщение Terminal » Вт сен 18, 2012 15:10

Сообщение Зелибоба » Вт сен 18, 2012 20:32

Сообщение Зелибоба » Вт сен 18, 2012 20:39

Сообщение esenin » Вт сен 18, 2012 20:56

Метки на ремне — две риски поперечные белые. Плюс между ними стрелки направления вращения ремня. Ставишь ремень так, чтобы одна метка ремня была напротив метки на застопоренной шестерне коленвала, а вторая — напротив метки на шестерне распредвала. И чтоб направление вращения, естессно, совпадало. Обязательно должны быть эти метки на ремне: если их нет, то ремень скорей всего левый и ставить его за*бешься.

Есть один нюанс: если после установки ремня прокрутить коленвал, то метки на ремне не совпадут с метками на шестернях. Так и должно быть. Коленвал нужно прокрутить на строго определенное число оборотов, чтоб они вновь встали как изначально.

Вот тут у нашего движка есть особенность. Дело в том, что ремень ГРМ имеет 178 зубьев, а шестерня коленвала — 25. Поэтому после того, как коленвал с установленным по меткам ремнем начали крутить, метки встанут на свои изначальные места только после 4450 оборотов коленвала. Это наименьшее число, которое делится одновременно и на 178, и на 25.

По этой причине, когда открываешь крышку ГРМ и смотришь, метки на шестернях и на ремне как правило не совпадают. Это еще не значит, что ремень «перескочил».

Диагностика и тестирование дизельного двигателя

Сообщение Redka » Сб окт 12, 2013 15:17

Сообщение djonkomi » Ср окт 16, 2013 17:56

Сообщение Mult » Пн окт 21, 2013 09:34

Сообщение Terminal » Пн окт 21, 2013 11:02

Сообщение Mult » Ср мар 12, 2014 07:56

Сообщение Gektor » Ср мар 12, 2014 18:15

Сообщение Ильнур02 » Сб мар 15, 2014 20:15

Сообщение Gektor » Вс мар 16, 2014 00:07

Сообщение Ильнур02 » Вс мар 16, 2014 07:45

Отказ от ответственности

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Уаз IVECO F1A

Добро пожаловать на ChipTuner Forum.

Опции темы

Впервые сам создаю новую тему (ранее как — то хватало существующих), поэтому если шо шибко не пинайте. Все подобные темы или очень стары или не о том.

Проблема: Имеем УАЗ с двигателем IVECO F1A и ЭБУ EDC16C39 ЕВРО-3. Клиен прибыл с жалобой на периодическую тупость и отсутствие реакции на педаль газа, и при попытке интенсивного разгона авто глохнет с загоранием или морганием лампы EDC (ошибки по давлению топлива в рампе и клапану рециркуляции че то, уже точно не помню) . В ходе доооолгих рабирательств были проведены след. работы: 1. Клапан рециркуляции, датчик давления топлива на рампе (При езде и в момент когда глохнет давление кажет норму, от 38 при спокойной езде и до 80 бар. при разгоне — тогда уже глохнет), регулятор давления на ТНВД, 2. Фильтра топливные с заменой саляры и продувкой топливных трубок. 3. Подкидывался другой ЭБУ (кстати параметры все в норме), 4. И самое интересное. Динамический тест утечек топлива из форсунок показал что за 1 минуту на холостом ходу каждая сливает около 100 !! мл. Форсунки и ТНВД были проинспектированы на стенде, вердикт: ТНВД — норма, форсы смерть. ОК меняем форсы, и о ужас волосы встают — тоже самое 100 мл. Далее претензия продавцу и новый комплект форсунок предварительно проверянных на стенде — ТОТ ЖЕ РЕЗУЛЬТАТ 100 . мл. И двиг заводится на 1,5 сек. и глохнет и так до бесконечности. И соответственно компрессия, метки в норме. Кто чем может плиз. Нет уже сил. Буду рад любой идее, хоть мысль какую. Спасибо.

Чем считать ошибки УАЗ Патриот? Отвечаю подробно

По-идее, вопроса «чем читать УАЗ Патриот» на сегодняшний день не стоит. Любой интернет-магазин, специализирующийся на средствах автодиагностики, предложит вам кучу различных «мультитрониксов» и иже с ними. Однако, есть несколько нюансов, которые лично меня от подобного приобретения пока останавливают. Разумеется, главный аргумент — у меня уже есть читалка, которая видит Патриота (о ней ниже).

Аргумент номер два : полнофункциональный Мультитроникс с блек-джеком и прочими удовольствиями ст о ит за десятку. Небюджетненько. Но главное — нужен ли весь этот немереный набор функций рядовому пользователю. Очень сильно сомневаюсь.

Аргумент номер три: Мультик нужно куда-то интегрировать. Чтобы сделать это красиво, необходимо резать панель, делать рамки, подиумы и совершать прочие телодвижения. Оно мне надо? Оно мне не надо. Нет, конечно, всегда можно его просто кинуть в разрезанную строительным ножом в тоннеле дыру (я такое уже видел не раз), но. Это не моё.

Вывод: Мультитроникс — штука хорошая, но дорогая и с явно избыточным для рядового пользователя функционалом. Если же брать совсем дешёвые версии, то функционал там минимальный, а вот проблем с интеграцией в интерьер они всё равно потребуют. И смысл?

Кроме того, будем честны сами с собой: наигравшись за недельку со всеми плюшками нового красивого мониторчика, мы всё это дело забрасываем далеко и надолго (как правило — навсегда). Ведь 95% приобретателей используют средство диагностики только для чтения и удаления ошибок . И в этом случае есть вполне разумная, как мне кажется, альтернатива (помимо миллиардов версий ELM, у которых зачастую тоже далеко не всё гладко с совместимостью и функционалом).

Для подключения к мозгам своего Патриота (который, разумеется, уже на CAN-шине) я успешно использую совершенно недорогой ВАГовский сканер VCDS (он же «Вася»). Причём, стандартные OBD-функции замечательно отображаются в ВАГовской же софтине VCDS (она же «VAG-Com»). Шнурок для рестайловых патров с CAN-шиной нужен протокола HEX + CAN (не K-Line и не KKL), а куда его подключать и что жать в самой программе (и что она умеет показывать) я наглядно продемонстрировал в небольшом видеоролике.

Проблемы с дизелем Ивеко

Сообщение проблема » Ср янв 30, 2013 21:55

Сообщение nikola2110 » Чт янв 31, 2013 00:58

Сообщение проблема » Сб июн 15, 2013 09:17

Сообщение Дробильщик » Сб июн 15, 2013 15:07

Сообщение проблема » Сб июн 15, 2013 21:06

Сообщение проблема » Сб июн 15, 2013 21:14

Сообщение проблема » Вт июл 02, 2013 07:56

Ивеко не заводится и подссыкивает топливо.

Сообщение Pirog » Вс окт 30, 2016 10:07

Сообщение Pirog » Вс окт 30, 2016 11:56

Сообщение Blondi13 » Вс окт 30, 2016 12:07

Сообщение Pirog » Вс окт 30, 2016 12:20

Сообщение Sergey 326 » Вс окт 30, 2016 19:56

Сообщение CHY » Пн ноя 28, 2016 16:34

Сообщение Prutian86 » Вт дек 13, 2016 16:35

Сообщение CHY » Вт дек 13, 2016 16:39

Сообщение Prutian86 » Вт дек 13, 2016 16:46

Отправлено спустя 3 минуты 30 секунд: Раньше не было такого вот первый раз появилось, что вообще означает чек EDC

Сообщение Гульков » Вт дек 13, 2016 18:48

Сообщение CHY » Вт дек 13, 2016 19:23

да верно похоже на фиговое топливо. Проточный подогреватель или погружной помогут.

Отправлено спустя 1 минуту 18 секунд: А чтоб знать что означает тот или иной чек нужно комп ставить, очень полезная штука.

Сообщение Prutian86 » Ср дек 14, 2016 16:57

Сообщение CHY » Чт дек 15, 2016 10:56

Сообщение Prutian86 » Вс фев 26, 2017 16:35

Сообщение Ильнур02 » Вс фев 26, 2017 18:48

Сообщение Nazarenko » Сб сен 23, 2017 05:58

Сообщение Sergey 326 » Вс сен 24, 2017 06:43

Сообщение герман » Вс сен 24, 2017 14:10

Сообщение соколов игорь » Вт дек 05, 2017 19:07

Сообщение Sergey 326 » Ср дек 06, 2017 19:03

Сообщение соколов игорь » Ср дек 06, 2017 22:02

Сообщение Sergey 326 » Чт дек 07, 2017 17:49

Сообщение соколов игорь » Чт дек 07, 2017 19:29

Сообщение patriot001 » Пт дек 08, 2017 18:27

На Т впуска забей , престиж у меня тоже постоянно показывает 20 .А синий дым значит много воздуха и мало топлива т.е смесь Бедная.Может новые форсунки с меньшей пропускной способностью — надо прописать или покататься ,может адаптируется само .Если масло не жрет на колпачки не греши.

Отправлено спустя 18 минут 38 секунд: А сколько работают свечи можно судить по показаниям вольтметра и ещё ,очень полезно прополоскать Дмрв в изопропилене ,из за него тоже может быть неправильное смесеобразование ,у меня после этой процедуры даже расход топлива уменьшился на литр.

Коды ошибок UAZ Patriot (УАЗ Патриот) с дизельным двигателем Iveco F1A

Внедорожник «Патриот» – это флагман известного российского бренда УАЗ. Серийное производство автомобиля началось летом 2005 года, после того, как был снят с производства его предшественник – УАЗ «Симбир» (1997-2004). Базовый бензиновый двигатель УАЗ Патриот – ЗМЗ 409.10, так же как и дизельный ЗМЗ 514.32, достался автомобилю от его предшественника.

Кроме того, в течение нескольких лет (2008-2012) Ульяновский автозавод (УМЗ) выпускал оригинальную версию модели «Патриот», оснащенную итальянским дизельным мотором IVECO F1A, который многие специалисты считают оптимальным для этого автомобиля.

ИНТЕРЕСНО! В настоящее время на ЗМЗ (ОАО «Заволжский моторный завод») заканчивается разработка нового 2-х литрового автомобильного двигателя мощностью 140-150 л. с. (крутящий момент 300 Нм).

Кроме того, планируется производство более мощного силового агрегата, оснащенного турбонаддувом. Новый мотор будет полностью соответствовать обязательным международным нормам «Евро-5».

Технические характеристики

Двигатель IVECO F1A:

Двигатель устанавливается на автомобилях: IVECO Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

Расшифровка кодов ошибок, фиксируемых контроллером Bosch EDC16C39 дизельного двигателя Iveco F1A автомобилей УАЗ Патриот.

Похожие

Коды ошибок Bosch ME 17.9.7

Коды ошибок протокола VAG (Audi, Seat, Skoda, Volkswagen)

Коды ошибок J1939 двигатель Cummins

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Описание

Силовой агрегат IVECO F1A представляет собой образец семейства коммерческих двигателей международной корпорации Iveco.

Предназначен двигатель для установки на небольших автомобилях. Как и все коммерческие моторы, он отличается большим моторесурсом и высокой степенью ремонтопригодности. Достигнуты эти результаты за счет увеличения веса и высоты мотора.

Конструктивно – это рядный 4-х цилиндровый дизельный двигатель, спроектированный в виде «сэндвича». Оснащен он системой подачи топлива типа Common Rail (микропроцессорное управление с принудительным впрыском топлива) с общей рампой, а также турбонаддувом с промежуточным охлаждением наддувочного воздуха и рециркуляцией выхлопных газов.

• Блок цилиндров двигателя имеет утолщенные стенки и изготовлен из высокопрочного чугуна. В его нижней части закреплены крышки коренных подшипников коленчатого вала, конструктивно объединенные в одну прочную опорную деталь (постель коленвала). К этой детали крепится масляный поддон, изготовленный из стали. Конструкция такого типа (bed plate) обеспечивает всему двигателю повышенную жесткость, что имеет важное значение для коммерческих автомобилей, на которые устанавливается этот силовой агрегат. Их масса может достигать 6 тонн.
• Особый интерес вызывает оригинальная конструкция головки блока цилиндров (ГБЦ). От обычных она отличается тем, что распределительные валы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который устанавливается сверху ГБЦ. Такая конструкция привела к увеличению высоты мотора, но обеспечила возможность оперативной замены распредвалов в случае их износа (без разборки ГРМ).
• Впускной распределительный вал ГРМ приводится в действие зубчатым ремнем с автоматической системой натяжения. Привод выпускного распредвала осуществляется цепью, которой он связан с впускным валом. Оба распредвала имеют по три опоры и устанавливаются туннельным способом.

Особенности и эксплуатация

В устройство Iveco Daily за 35-лет производства было внесено множество изменений. Современные модификации автомобилей данной линейки могут оснащаться различными типами подвесок. Спереди устанавливается либо торсионная подвеска со стабилизатором поперечной устойчивости, либо независимая с гидравлическими амортизаторами. Сзади применяются рессоры или пневматические элементы. В некоторых модификациях с пневмоподвеской предусмотрена возможность регулировки погрузочной высоты. Последнее поколение автомобилей оснащается множеством электронных систем, среди которых:

• ABS;
• ASR – противобуксовочная система;
• ESP – система курсовой устойчивости;
• MRI&.ROM – система предотвращения опрокидывания;
• HRB – система повышения усилия на задние колеса;
• HBA – гидросистема помощи при торможении;
• ABD – система противоскольжения.

Для безопасности водителя и пассажира автомобили также оснащаются трехточечными ремнями и подушками безопасности. Уровень комфорта водителя и пассажиров традиционно находится на высоком уровне. На сдвоенном пассажирском сидении легко помещаются два человека. Сидение водителя имеет несколько регулировок. Кабины новых версий Iveco Daily значительно увеличились в размерах что позволило повысить эффективность системы кондиционирования воздуха. Кондиционер, аудиосистема, гидроусилитель руля, подушки безопасности и корректор фар теперь предлагаются в базовой комплектации. В качестве опций можно оснастить автомобиль видеокамерами заднего вида, датчиками парковки, системой круиз-контроля, водительским сидением на пружинной подвеске, центральным замком с ДУ и другими системами. Для использования автомобиля в составе автопоезда предусмотрена установка 13-контактного электрического разъема.

Если первое поколение маши Iveco Daily имело линейку силовых агрегатов состоящую всего из двух двигателей, то сейчас их число возросло до 9-ти. В зависимости от двигателя на автомобили Iveco Daily устанавливаются 5-ти или 6-ти ступенчатые механические коробки передач ZF или автоматизированные КПП Agile работающие в автоматическом и секвентальном (последовательном) режиме. По заверениям разработчиков новые двигатели минимум на 5% экономичнее силовых агрегатов, установленных на пятом поколении машин. Применение новых моторов снижает и общие эксплуатационные расходы. Для российских условий замена масла и масленого фильтра должна производится каждые 40 тыс.км. Замена воздушного фильтра – каждые 20 тыс. км.

Техническое обслуживание

Одним из достоинств коммерческих двигателей является их неприхотливость и простота технического обслуживания. Двигатель не требует регулировки зазоров клапанов ГРМ, так как снабжен специальными гидрокомпенсаторами.

Замена моторного масла требуется после каждых 20 000 км пробега, а воздушный фильтр меняют не ранее 80 тыс. км пройденного пути. Интересно, что в автомобилях итальянского производства замену масла в двигателе рекомендуют проводить не ранее 40 000 км пробега. При этом объем заливаемого масла увеличен до 7 л.

Отвечая на вопрос: «Какое масло заливать в двигатель?», инженеры концерна Iveco рекомендуют использовать Urania Daily и Urania LD 5. По мнению отечественных специалистов возможно также применение моторных масел спецификации SAE 15W40 или SAE 5W30.

Отзывы

• В моем регионе температура опускается очень низко, поэтому не каждое масло подходит для эксплуатации. В двигатель Патриота я заливаю моторное масло UAZ MOTOR OIL 0W40. Вязкостные характеристики у него вполне неплохие, а самое главное оно может выдержать суровый температурный режим, что как раз и требовалось.
• При сервисном обслуживании двигателя зачастую использую моторное масло UAZ MOTOR OIL PREMIUM 5W-40. Масло по своей стоимости, доступности и наличию неплохих характеристик и полезных свойств, на мой взгляд является вполне отличным вариантом. Двигатель на нем работает достаточно хорошо, в морозы запускается легко.

Отличия дизельного мотора от бензинового

Когда перед конструкторами встал вопрос о создании дизельного УАЗа, их мнения относительно выбора мотора разошлись. Некоторые специалисты думали об установке 3-литрового дизельного движка F1C, но в итоге победила разумная экономия — было решено выбрать F1A как менее дорогой, что выгоднее и для завода, и для покупателя.

Заменив бензиновый двигатель на дизельный, разработчики автомобиля добавили к нему новую корейскую коробку переключения передач. Такая пара повысила цену авто, зато экономия на бензине позволит покрыть разницу в стоимости Патриота за 1-3 года. А идеальная работа этих 2 составляющих не даст усомниться в своем выборе.

Технические характеристики УАЗ Патриот дизель немногим отличаются от свойств бензинового авто. Незначительно снизилась максимальная мощность, однако на работу машины это никак не влияет, к тому же увеличился максимальный крутящий момент.

Характеристики дизельного двигателя

Характеристики рабочие такие. У обоих УАЗов общим остался только объем топливного бака. Максимально допустимая скорость уменьшилась со 150 до 135 км, но и этого вполне достаточно, тем более при прохождении бездорожья о 135 к/ч вовсе приходится забыть.

Решение проблем в работе авто

Какие изменения порадовали пользователей нового Патриота?

• Было: частый обрыв цепи ГРМ. Причина: отсутствие элементарных стандартов качества комплектующих для ГРМ. Решение: устранить проблему с цепями привода помогли смена поставщиков и усиление контроля качества. Изменения коснулись и самой цепи — увеличился диаметр втулки.
• Было: насос системы смазки частенько выходил из строя. Причина: брак в производстве деталей и несоблюдение требований обслуживания могли привести к перегрузке системы, что выводило агрегат из строя. Решение: снизили нагрузку на шестерни привода насоса путем изменения его месторасположения.

Двигатель Патриота стал надежней и мощней

• Было: тарелка клапана частенько попадает в цилиндр. Причина: как следствие обрыва цепи, перегрев и заклинивание поршней с дальнейшим их разрушением. А это, как правило, может произойти из-за попадания в клапан постороннего предмета. Решение: установка более прочных клапанов.
• Было: быстрое изнашивание и перескоки ремня привода насоса топлива. Причина: некачественный ремень, плохая смазка подшипников. Решение: использование более качественных ремней, в том числе и поликлиновых, применение эффективной смазки шариков подшипников.
• Было: обрыв трубопровода повышенного давления. Причины: неоптимизированные формы и размеры компенсаторов напряжений; неправильное расположение замков и амортизаторов. Решение: оптимизация размеров, смена месторасположения замков и амортизаторов, изменение процессов сборки и установки топливопроводов.

Уаз патриот признаки неисправности дмрв

Уаз Патриот (2017 год). Датчик массового расхода воздуха: признаки неисправности

Расходомер воздуха в автомобиле, как и все компоненты в нем, подвержены дефектам. Этот электронный компонент в машине также называют ДМРВ — датчик массового расхода воздуха.

Этот важный датчик устанавливается, как правило, в систему впуска двигателя и располагается между корпусом воздушного фильтра и дроссельной заслонкой. Причем этим датчиком оснащаются как бензиновые, так и дизельные автомобили.

С помощью расходомера воздуха электронный блок управления двигателем определяет массу всасываемого двигателем воздуха. На основе данных с датчика электроника регулирует впрыск топлива, которое в необходимом количестве, должно быть смешано с поступающим кислородом. Это позволяет создавать в камере сгорания двигателя оптимальную топливную смесь для идеального сгорания.

Датчик массового расхода воздуха часто становится причиной появления ошибок в электронике автомобиля, что в итоге отражается на работе двигателя. Например, если расходомер воздуха в машине неисправен, то двигатель машины перестает работать в оптимальном режиме. В результате в большинстве случаев мотор начинает работать в аварийном режиме, а на приборной панели появляется предупреждающий значок «Чек двигателя». Расходомер воздуха является чрезвычайно чувствительным компонентом, то он часто может быстро выходить из строя при неправильной установке. Именно поэтому мы не рекомендуем самостоятельную замену датчика.

Признаки неисправности расходомера воздуха (ДМРВ)

Датчик массового расхода воздуха не только важен для мощности вашего автомобиля, но и необходим для регулирования минимального уровня загрязняющих веществ в выхлопной системе машины. Если расходомер воздуха неисправен или загрязнен, он не будет давать правильные показания блоку управления двигателем. Итог: оптимальное количество топлива не будет подаваться в камеру сгорания.

В результате может получиться так, что система впрыска топлива будет подавать в камеру сгорания или впускной канал двигателя либо слишком мало, либо слишком много топлива.

Обычно при неисправности ДМРВ симптомы варьируются от потери мощности, потери плавности хода и нестабильности оборотов двигателя на холостом ходу, до осечек в системе зажигания и неправильного выхлопа. Иногда из-за поломки датчика массового расхода воздуха из выхлопной трубы может идти черный дым.

Однако обращаем ваше внимание, что подобные признаки могут появиться и при других неисправностях автомобиля. Например, похожие симптомы поломки могут быть при неисправности турбокомпрессора или из-за неисправности системы зажигания. Поэтому эти признаки неисправности не могут являться 100% индикаторами выхода из строя датчика расхода воздуха.

При определенных обстоятельствах, если датчик массового расхода воздуха начинает работать неправильно, двигатель автомобиля обычно переходит в аварийный режим (аварийную программу). При этом, как правило, на приборной панели автомобиля появляется значок «Чек двигателя».

Эта программа необходима, чтобы защитить мотор от повреждений и сохранить более-менее чистый выхлоп насколько это возможно. Естественно, при этом происходит уменьшение мощности двигателя. Чтобы владелец машины знал, что мотор перешел в аварийную программу и придуман значок на приборке «Чек двигателя».

Также с появлением «Чек двигателя» в электронной системе автомобиля в памяти записывается код ошибки, с помощью которой при диагностике можно узнать причину включения аварийной программы работы силового агрегата.

Проверка расходомера воздуха

Так как неисправность датчика массового расхода воздуха приводит к аварийному режиму работы мотора, а также к появлению в памяти компьютера автомобиля ошибки неисправности, самым надежным способом выяснить причину появления значка на приборной панели «Чек двигателя» является электронная диагностика автомобиля. Во время этой диагностики через специальный разъем специалист подключает оборудование для считывания из системы машины возникших ошибок.

Бывает так, что в памяти компьютера автомобиля нет активных ошибок. В этом случае необходим визуальный осмотр расходомера воздуха. Правда в большинстве случаев, визуальный осмотр не сможет точно установить неисправность датчика. В этом случае обычно автомастера предлагают владельцам установить для теста рабочий ДМРВ и проверить как поведет себя машина с новым датчиком. Естественно, если после тестирования выяснится, что признаки неисправности ушли, то старый датчик однозначно работал неправильно.

Правда этот способ подходит только, если мастер на 99% уверен, что причина плохой работы двигателя является неисправность ДМРВ. Дело в том, что не всегда у автослесаря найдется в запасах рабочий ДМРВ для вашей модели автомобиля. В этом случае вам придется купить новый датчик.

Самым же простым тестом для проверки работоспособности датчика массового расхода воздуха является простое испытание, которое может сделать любой. Для этого вам необходимо обесточить датчик.

Если двигатель после отключения расходомера воздуха стал работать лучше, то, скорее всего, ДМРВ неисправен. Однако этот тест, к сожалению, подходит не для всех автомобилей.

Причины дефектов в расходомере воздуха

Расходомер воздуха является износостойким компонентом в машине. Но ничто не вечно в нашем мире. Естественно, чем больше пробег машины, тем больше изнашивается запчастей. Это касается и датчика массового расхода воздуха. Например, по мере увеличения пробега автомобиля с каждым разом ДМРВ посылает блоку управления двигателем все больше неверных значений.

И рано или поздно ДМРВ выйдет из строя. К сожалению, на первых порах вы можете не заметить неправильную работу мотора. Но по мере увеличения износа датчика вы начнете замечать, что автомобиль ведет себя неправильно. Во-первых, первым признаком неисправности ДМРВ является заметное увеличение расхода топлива.

Но не всегда выход из строя датчика расхода воздуха связан с большим пробегом машины. Иногда расходомер воздуха может выйти из строя очень рано.

Например, если вы часто ездите быстро в сильный дождь, то вода может проходить через воздушный фильтр попадая на датчик массового расхода воздуха.

В итоге, вода может в короткий срок привести к дефекту датчика. Кроме того, датчик может быстро выйти из строя из-за негерметичности системы впуска или из-за несвоевременной замены воздушного фильтра. Дело в том, что если на датчик будет попадать песок и другая грязь из фильтра или с улицы, то он не сможет долго работать исправно.
