Тюнинг двигателя ручника УАЗ боль 409

Тросовый привод газа на карбюратор К-151С

Та кинематическая схема, что применена на УАЗах, была первым моим разочарованием, когда я впервые сел за руль этой прекрасной машины. Я понял, что при первой же возможности просто должен сделать привод дросселя карбюратора по-человечески. Пришел к выводу, что лучшим решением будет следующее:

• Педаль от Газели;
• Карбюратор у меня стоит К-151С, поэтому вопрос сектора не стоял.

По пути с работы заехал в магазин и купил педаль (95 р.) с тросиком (50 р.) Кронштейна не было. На следующий день, с утра, я отправился на авторынок искать этот кронштейн. Рынок был исползан вдоль и поперек, но абсолютно безрезультатно. Большинство продавцов запчастей на М-2141 говорили, что найти такую вещь практически нереально. Был второй выход — крышка от Газели. Немного подумав и взвесив, стоит ли мне изобретать кронштейн самому (по образу Москвичевского на карб или Газелевского на клапанную крышку) или просто купить крышку, решил в пользу второго варианта. В итоге к бюджету проекта добавилось 250 р. за крышку. Завершив покупки, отправился в гараж.

Первым делом, с огромным удовольствием, снял надоевшую мне до боли в суставах правой ноги «ложку». Примерка Газелевской педали под правый нижний болт кожуха рулевой колонки заставила задуматься, как ее ставить, в верхнее отвестие кронштейна педали или в нижнее. Если крепить в верхнее, то педаль уходит слишком глубоко под педаль тормоза и задевает за кронштейн «ложки», под нижнее — педаль становится слишком глубоко, но практически над тем местом, где была «ложка». Решил закрепить за нижнее и проверить удобство такой установки в процессе эксплуатации.

Закрепил трос на секторе карбюратора, на клапанной крышке, установил пластиковый и резиновый упоры оболочки и просунул конец троса в салон. Примерно, на глаз, закрепил трос на болтике педали между двух толстых шайб диаметром около 20 мм.

На следующий день решил довести конструкцию до ума. Первым делом разобрал конструкцию и укоротил трос еще, оставив оболочку с небольшим избытком по длине, чтобы не было лишних изгибов, но оставалась достаточная длина для компенсации вибрации двигателя. Доработал отверстие моторного щита, выгнув края отверстия таким образом, чтобы упор оболочки в моторном отсеке был под небольшим углом вверх. Диаметр отверстия сделал таким, чтобы резиновый упор входил туда крайне туго (я забивал молотком). Холостые пропали из-за того, что рычаги привода дросселя я не отсоединил от сектора карба, они и не давали возвращаться дросселю. Ручным газом пришлось пожертвовать и отключить тягу от карба. Каплей моторного масла смазал тросик. Смонтировал трос на крышку и карбюратор. Пластиковый упор оболочки троса навернул на оболочку (пассатижами нужно чуть-чуть сжать последний виток оболочки) и, смазав мылом, вставил в резиновый упор, тем самым резиновый упор врезался в металл щита и зафиксировался на совесть.

Помощник открыл полностью оба дросселя карбюратора, я в это время закрепил трос на нажатой педали, более точно отрегулировал штатным методом. Отрезал излишки тросика, оставив запас сантиметров 10. Педаль встала гораздо выше и удобнее, но все-таки пришлось чуть опустить педаль тормоза закрутив регулировку на штоке до упора. Драйв-тест показал, что все переделки оправдываются на 100% и кроме восторга других эмоций не выявлено.

Штатную конструкцию оставил на месте на всякий случай.

г. Москва, ул. Полярная 34, тел: 8 495 123 45 67 с: 10:00 — 20:00

Переходим на тросовый привод акселератора.

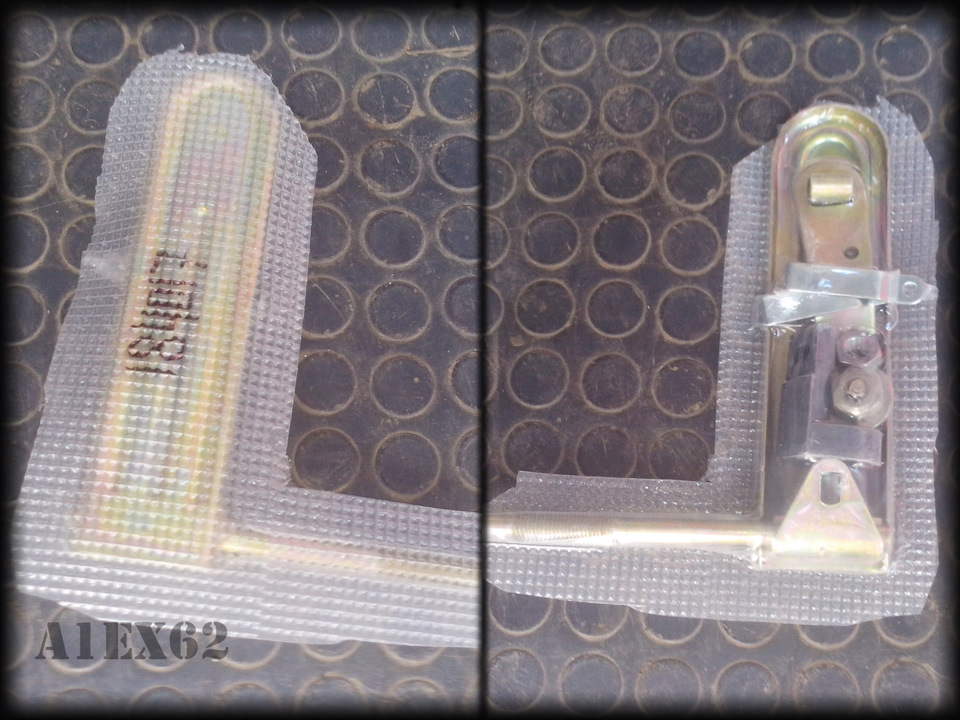

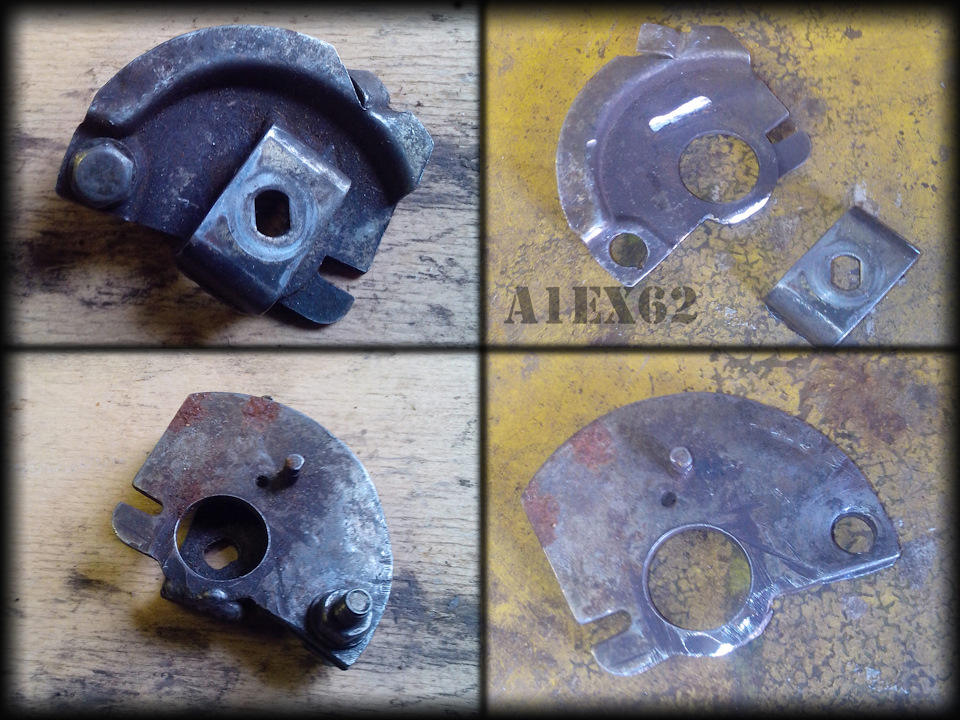

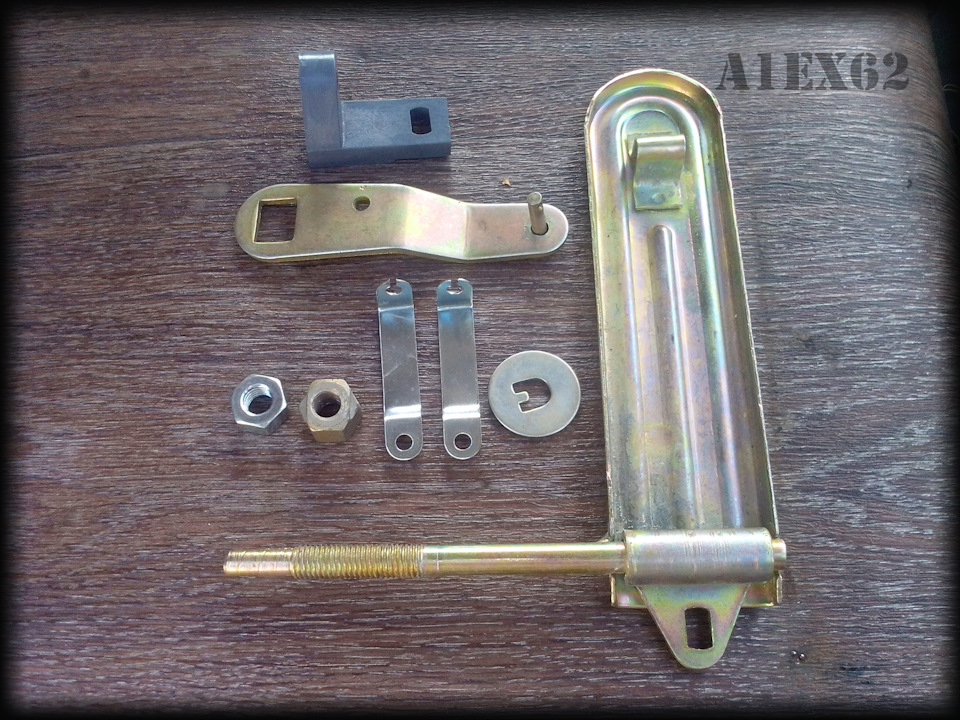

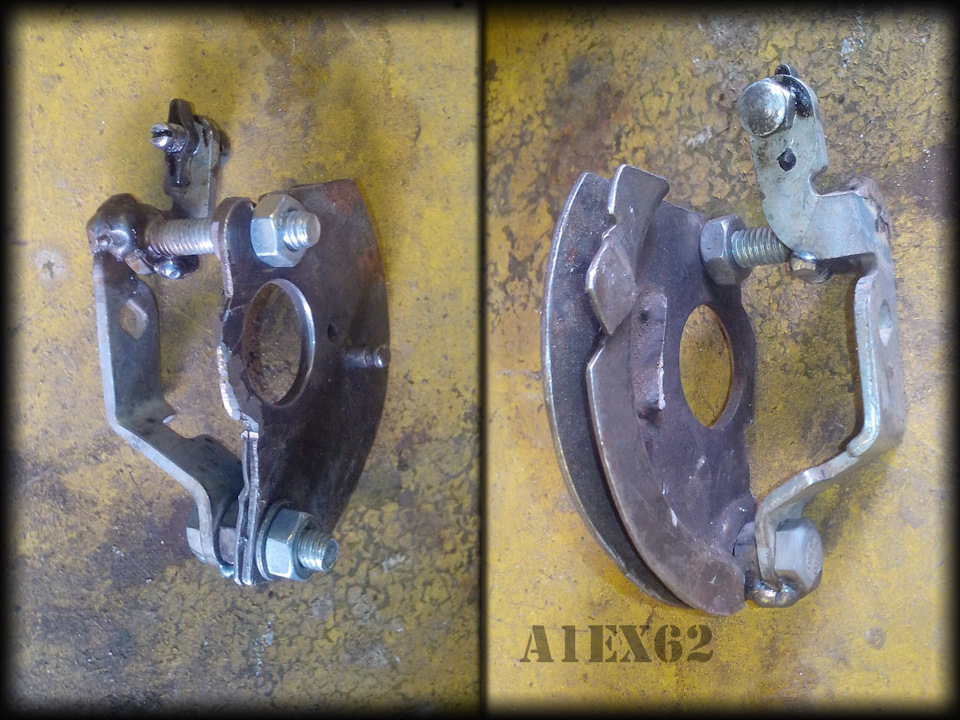

Долго думал как лучше приколхозить сектор к приводу заслонки, в итоге на глаза попалась тяга от такого же карбюратора ДААЗ, откуда она взялась я не знаю, да и не важно мне — главное есть. Кроме установки троса нужно было решить еще два вопроса — как его можно оперативно поменять при разрыве и то что на ДААЗ-4178 над приводом заслонки расположен привод заслонки «подсоса» и нормально поставить сектор не получится. В итоге родилась вот такая конструкция основанная на болтах, а сам сектор зажимался гайками.

Так же были куплены педаль от инжекторной буханки

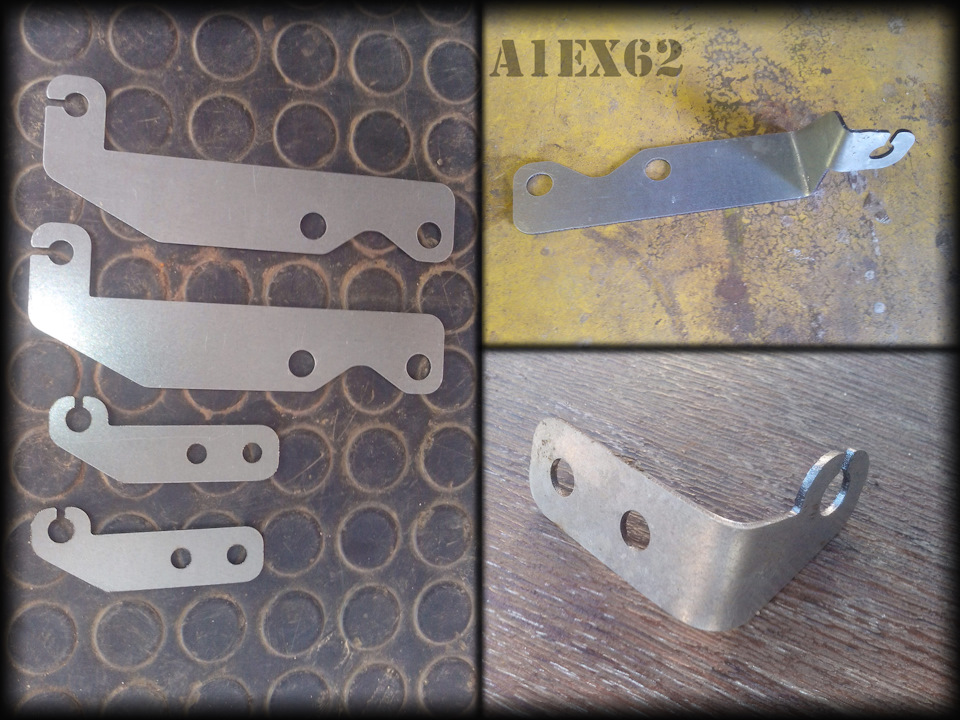

Затем были изготовлены и согнуты по-месту кронштейны под фиксацию троса.

Купил трос от инжекторной буханки для 409 движка, сразу оговорюсь что он слишком длинный и нужно ставить короче — где-то на 1500 мм. Пока оставлю такой.

Вот так выглядел старый привод на тягах, возвращаться к нему нет абсолютно никакого желания. Куча люфтов и никакой информативности, при том что покупка новых элементов не исправляет положения.

Я конечно читал что установка поддерживающей втулки проблемный момент, но не думал что на столько. В общем вот это небольшое отверстие отняло у меня без малого 3 часа рабочего времени. Потому что развернуться в тоннеле с дрелью невозможно. Кое-как удалось просверлить маленькое отверстие, а потом пришлось дорабатывать его напильником под установку приварной гайки. Делать под саморез я не хотел — так дольше, но надежнее.

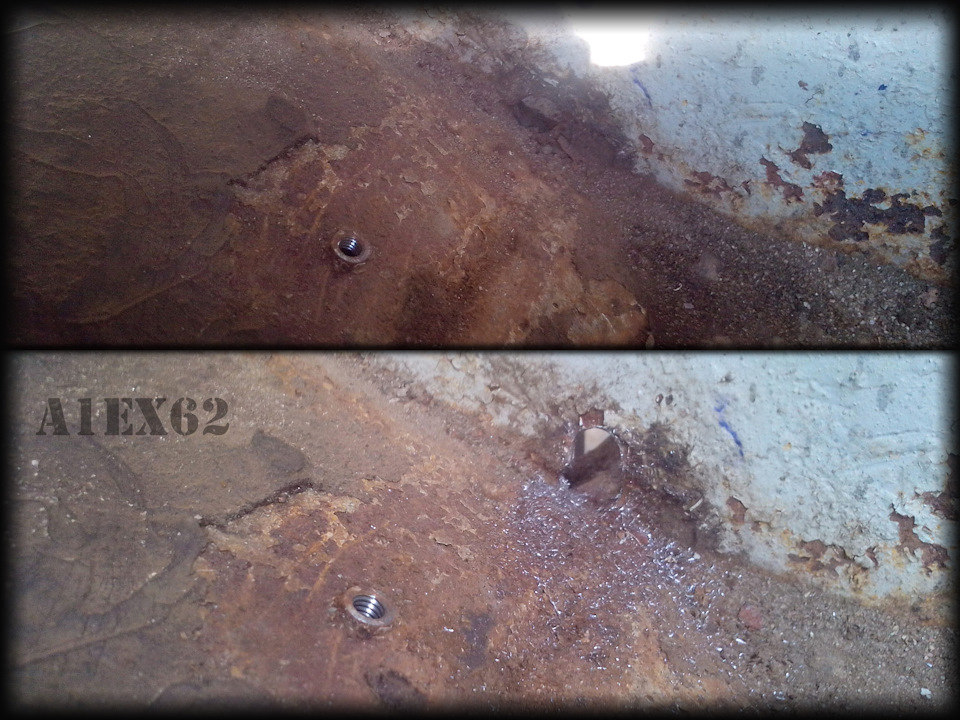

В итоге удалось довести отверстие до нужного размера и приварить гайку к усилителю.

Затем настало время регулировок и подгонок. Трос оказался немного длинноват, пришлось убирать слабину, пропустив его дальше через сектор. В итоге получилось вот так.

Что могу сказать после первых испытаний. Информативность отличная, чувствуется реакция на малейшее изменение положения педали, мягкость хода очень понравилась, но надо установить возвратную пружину для того чтобы педаль была немного «потяжелее» и зимой без нее наверное будет подзаклинивать привод.

Как переделать привод газа на трос на уаз буханка

Смотрел от шнивы,коротковат А может и не от нее.Продавец девушка молоденькая,призналась что она не шарит в них.

Зы Спаял старый тросик,интересно на долго хватит?

Я не знаю как ты ее вертел, но она инсталлируется (с доработкой конечно) очень красиво. На фото красной линией помечено! Что левее в салоне будет, всё остальное вместе с тросом в тонелле. Немного перегнуть пруток, на котором сама педалька держится, в левую сторону (сейчас она в право смотрит). Отрезать пруток на котором тяга для троса крепится, повернуть его на 180 гр. и приварить. В тоннеле делается отверстие и вертикальная прорезь для того что бы просунуть туда П-образный прфиль, на котором педаль держится. В салоне получаем только педаль, которая выходит из тоннеля.

Как то так вот. Сделаю когда, сфотаю, все видно будет. На словах тяжело объяснять.

Ну вот, как то так я начал. Педаль, конечно, подверглась изменениям. В трех местах резал и переваривал. Пластмассовые втулочки не внушают доверия, одну оставил, другая лопнула на три части, заменил на обрезок шланга. Еще проводка мешает, надо ее повыше крепить. ому интересно спрашивайте объясню чего как.

• Особенности устройства Поломки и необходимость замены устройства Педаль газа не реагирует или как устранить поломки
• Поломки и необходимость замены устройства
• Педаль газа не реагирует или как устранить поломки

Педаль газа на каждом автомобиле является неотъемлемым элементом, поэтому без нее управлять транспортным средством было бы невозможно. Педаль газа или акселератора находится в салоне автомобиля в крайнем правом углу. На внедорожнике УАЗ Патриот также имеется такая важная деталь, которой стоит уделить внимание. Ведь от педали газа зависит не только то: поедет автомобиль или нет, но также характер функционирования двигателя. Почему на внедорожнике УАЗ Патриот педаль акселератора может не реагировать, а также, что собой представляет данный элемент, узнаем детальнее.

Педаль газа — это устройство, которое обеспечивает регулировку подачи топливной смеси в цилиндры, что способствует функционированию двигателя внутреннего сгорания. На автомобилях УАЗ Патриот устанавливаются электронные педали газа, которые имеют значительные отличия от механических. Принцип действия у механики и электроники одинаков, но только первая функционирует за счет стального тросика, а вторая посредством сложной электронной системы. Электронные педали газа устанавливаются на автомобили, которые оснащены инжекторными двигателями.

На электронной педали газа имеется специальный датчик, располагающийся непосредственно возле данного устройства. Датчик предназначается для возможности считывания информации о том, насколько была нажата педаль акселератора. Считываемая информация мгновенно поступает в ЭБУ, который управляет электромотором и дроссельным устройством, в том числе. С помощью дроссельного механизма происходит регулировка подачи топливной смеси в цилиндры.

Электронная педаль газа была изобретена для того, чтобы облегчить участь водителя при управлении транспортным средством. Это новшество имеет множество плюсов и только один минус — сложность проведения ремонта. Чтобы устранить неисправность, возникшую в конструкции устройства на внедорожнике УАЗ Патриот, необходимо владеть азами электроники. Что же собой представляет принцип работы электронного механизма на внедорожнике УАЗ Патриот, узнаем далее.

Итак, в конструкции изделия имеется специальный механизм, с помощью которого осуществляется точное считывание угла нажатия на устройство. Информация считывается с помощью специальных датчиков, которые передают ее к ЭБУ. Далее, основную работу выполняет ЭБУ автомобиля, который на основании получаемых сведений, осуществляет открытие дроссельной заслонки до необходимого положения. Кроме этого, ЭБУ оснащен возможностью изменять величину данного угла самостоятельно. Это нужно для того, чтобы обеспечивать безопасный и экономичный режим работы двигателя. Поэтому следует отметить, что с изобретением современного устройства, участь водителя практически не уменьшилась, а лишь облегчилась.

Поломки и необходимость замены устройства

Если механическая педаль газа выходила из строя изредка, только когда изнашивался тросик, то электронная является более уязвимым элементом. Ведь выйти из строя может не только электроника, но и датчики, располагающиеся непосредственно на устройстве.

Когда из строя выходит устройство в результате неисправности датчиков, на панели приборов можно обнаружить уже известную надпись Chek Engine. В случае, когда из строя выходит только один датчик, то ЭБУ в автоматическом режиме переходит на резервный режим. В этом режиме при нажатии на педаль происходит замедленное наращивание оборотов. Если же из строя выходят два датчика управления, тогда наблюдается включение аварийного режима. В таком случае двигатель функционирует по типу холостого хода.

Разобранная педаль от авто с двигателем Ивеко

Если же датчики вышли из строя одновременно, то устройство следует заменить полностью, так как они являются неремонтопригодными. Неисправность электронного агрегата на внедорожнике УАЗ Патриот может спровоцировать и повреждение проводки или ускорителя. В первом случае, необходимо отыскать место повреждения и по возможности его устранить, а во втором — осуществить замену всего механизма.

Педаль газа не реагирует или как устранить поломки

На внедорожнике УАЗ Патриот часто встречается такая проблема, когда двигатель не реагирует на педаль акселератора. Если устройство не реагирует на нажатие, то несложно сделать вывод о его выходе из строя. Причиной такой неисправности, скорее всего, является нарушение целостности дорожек, по которым определяется угол отклонения механизма. На фото ниже изображены такие дорожки устройства.

При этом может наблюдаться не полный выход из строя устройства, а проявляющийся только периодически. В такой ситуации рекомендуется сразу же осуществить замену педали. Но для того, чтобы убедиться в том, что дело действительно в ней, необходимо ее проверить на исправность. Для определения неисправности потребуется воспользоваться мультиметром, который следует подключить к выводам педали акселератора. Если при изменении угла устройства будет меняться сопротивление, то деталь является исправной. В случае отсутствия сопротивления, а также его резких перепадов при изменении угла расположения устройства, можно сделать вывод о неисправности педали.

В редких случаях неисправность механизма на внедорожнике УАЗ Патриот может быть спровоцирована повреждением проводки или нарушением контакта. Исправить ситуацию можно путем замены питающей проводки. Если после обследования выясняется, что механизм исправен, но проблема все равно не исчезает, требуется уделить внимание проверке электропривода дроссельной заслонки.

Когда педаль газа при ее нажатии реагирует с запозданием, то решить проблему можно с помощью установки специальной ШПОРы. ШПОРа — это такое электронное устройство, которое позволяет улучшить динамику разгона и снизить эффект запоздания реакции педали газа. ШПОРа представлена на фото ниже.

Данное устройство устанавливается непосредственно между разъемами педали и электронным блоком управления. Такой элемент не оказывает негативного влияния и не нарушает работу двигателя, поэтому его часто устанавливают, как только замечают проблемы с запоздалой реакцией рассматриваемой детали.

ШПОРа может быть с кнопкой и без нее, которая служит для возможности включения и выключения устройства. Прежде, чем устанавливать ШПОРу, убедитесь в том, что ваша педаль акселератора исправна и подлежит дальнейшей эксплуатации.

Подводя итог, следует отметить важность эксплуатации внедорожника УАЗ Патриот с исправной педалью газа. Ведь данное устройство выполняет важную функцию, без которой работа мотора невозможна. Устранить поломки устройства можно самостоятельно, заменив педаль на новую или установив ШПОРу. Только важно помнить, что важно отыскать причину поломки, после чего начинать ее решение.

С наступлением морозов стала постоянно выскакивать ошибка по педали газа. Понятно, что она связана с установленным КК и в принципе больших проблем не доставляла. Было достаточно сбросить ошибку и перезапустить двигатель, но вот ее непредсказуемость это что то. Выскочил у кого то перед носом со второстепенной улицы — вуаля! Патриот неожиданно тупит и не едет. Прижимаешься вправо, обнуляешь, перезапускаешь, под матерки тех у кого выскочил перед носом. Sad Причем предугадать появление не получалось- запрыгнул на совершенно холодного коня и ошибки нет, то то вроде как прогрел, а она вылазит. Сначала думал доездить до теплых времен, потом все ж решился.

Сегодня выполнили работы по следующему регламенту:

необходимый инструмент — мультиметр, торцовый на «10», набор ключей «торкс» (звездочка)1. снимаем педаль газа с кронштейна (подключенный КК можно оставить)2. ослабляем ключом «торкс» винты крепления крышки педали3. подключаем мультиметр между черным и коричневым проводами разъема, которым подключена педаль, диапазон на мультиметре — от 0 до 2 вольт3. включаем зажигание4. поворачивая крышку педали относительно корпуса, ловим напряжение 0,65 вольт для «бензина» или 0,9 вольт для дизеля5. заворачиваем винты крышки, контролируя напряжение, допустИм уход на 20-50 милливольт6. выключаем зажигание, отключаем мультиметр и ставим педаль на местоПод вечер покатался км 5-6, ошибка не выскакивала и вроде как даже порезвей машинка стала?

Объяснения от производителя КК:Все ниженаписанное относится к БЕНЗИНОВЫМ машинам.У педали газа есть «свободный ход». У кого-то больше, у кого-то меньше. Если в цифрах — то обороты начинают расти когда напряжение одного из каналов педали (их, каналов, там два, напряжение меняется синхронно, на втором канале оно ровно в 2 раза меньше) становится выше 0,72 В.Стандартно и чаще всего с завода педаль отрегулирована на 0,48 В. Довольно часто немного ниже.От 0,48 В до 0,72 В — энное количество милиметров хода педали.ЭБУ ловит ошибки, когда в канале менее 0,32 В.Такую ситуацию можно создать, искуственно потянув за педаль на себя, выбрав так все зазоры, каие там только остаются после работы возвратных пружин. Можете взять мультиметр и сами убедиться.А теперь мы устанавливаем круиз-контроль. На элементах сопряжения ЭБУ-ПЕДАЛЬ-КК имеет место быть небольшое падение напряжения — порядка 60-80 мВ. Это небольшая «плата» за простоту (читай «надежность») конструкции. С понижением температуры это падение становится чуть выше, доходя до 90-95 мВ в сильные морозы.Итак, для случая без заниженного с завода напряжения педали: 0,48-0,095=0,385 В. До «дефолта» давольно далеко, и поэтому большинство установивших КК не имеют никаких проблем даже в морозы, хотя замечают, что педаль стала более «вялая».Если же педаль с завода отрегулирована на заниженное напряжение (встречались случаи, когда в канале было всего 0,36 В) — при установке КК ошибки типа «2122» и «2127» — «дефолт» после установки КК просто неизбежен.Отрегулировав педаль на напряжение 0,55-0,6 В — раз и навсегда убираем ненужный свободный ход педали (что с подключенным КК, что без него) и избавляемся от возможных ошибок, фиксируемых ЭБУ.

Частенько наш автосервис посещают автомобили ГАЗель, ведь это коммерческий транспорт, который и днём и ночью как рабочая лошадка пашет. Изо дня в день множество ГАЗелек выходит на дороги нашей страны и рано или поздно возникают определённые поломки, которые мы стараемся устранить! Не исключение и сегодняшний день. К нам в ремзону заехала ГАЗЕЛь Бизнес с мотором УМЗ! Ну что, поможем бизнесу!

Выслушав клиента: машина не тянет, горит лампочка чек. После того как выключишь и снова включишь зажигание, машинка иногда начинает работать как надо, но потом проблема повторяется. Выше 2000 обороты не поднимаются.

Вот она, рабочая лошадка!

С чего же начинать ремонт? Конечно с компьютерной диагностики. Подключаем диагностическое оборудование и считываем ошибки, которые прописались в блоке управления двигателем.

Нас интересует текущая ошибка P2138 Throttle/Pedal Position Sensor/Switch «D»/»E» Voltage Correlation. Что же она обозначает? Эта ошибка дословно расшифровывается как: P2138 неверное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора. Дроссельная заслонка у нас электронная как и педаль газа. То есть может быть неисправна как сама заслонка так и педаль. Для того чтобы задеффектовать педаль или дроссельную заслонку, нужно понимать как они устроены, поэтому для начала рассмотрим их конструктивные особенности, устройство и разберёмся в чём отличие механической дроссельной заслонки от электронной.

Принцип работы системы с электронной дроссельной заслонкой и электронной педалью газа.

И так в начале рассмотим устройство механической дроссельной заслонки и разберёмся как происходит регулировка холостого хода.

В механической дроссельной заслонке (Рис 3), за холостой ход (обороты двигателя) отвечает регулятор холостого хода (4). Сама дроссельная заслонка (пятак 1) никак не учавствует в регулировке холостого хода. Регулятор холостого хода выставляет 55. 65 шагов (микас 7.1) для поддержания оборотов в районе 800. 900 об.мин. Чем больше шагов регулятора холостого хода, тем выше будут обороты двигателя,т.к. через байпасный канал (3) будет проходить большее количество воздуха.

Для поддержанич оборотов холостого хода на уровне 1300. 1400, регулятор холостого хода (2) выставляет примерно 115. 120 шагов (микас 7.1). Шток регулятора (4) при таком положении увеличивает проходящий поток воздуха через байпасный канал (3) тем самым увеличиваются и обороты.

А как же происходит регулировка холостого хода с электронной дроссельной заслонкой, и из каких часей она сотоит? Электронная дроссельная заслонка ГАЗ состоит из следующих частей (рис 5): сама заслонка (пятак 1), моторредуктор (2) который управляет заслонкой (пятаком 1), и двух резистивных датчиков положения (3)

Уточним, что в автомобилях с электронной дроссельной заслонкой отсутствует реглятор холостого хода как отдельная деталь. За регулировку холостого хода отвечает сама дроссельная заслонка (пятак, 1). Для поддержания оборотов холостого хода дроссельная заслонка приоткрывается на 5. 6 % и воздух, который нужен для поддержания холотых оборотов проходит через саму заслонку (1). Заслонкой управляет моторредуктор (2). Датчики (3) считывают текущее положение заслонки.

Для того чтобы обороты двигателя увеличились до 1400. 1500, мотор (2) приоткрывает дроссельную заслонку на 10. 12%. Таким образом в поцессе регулировки холостого хода учавствует сама электронная заслонка. Электронная дроссельная заслонка должна находиться в чистоте, поэтому для того чтобы обороты двигателя не плавали, её чистку нужно производить намного чаще чем механическую заслонку.

Рассмотрим Вариант 1. Педаль газа не нажата. Зажигание включено, педаль газа не нажата, дроссельная заслонка повёрнута на 7.8%, почему не 0% спросите вы? Объясняем: т.к. дроссельная заслонка у нас электронная, то регулятор холостого хода как выуже поняли отсутствует, но для воспламенения смеси нам нужен воздух. Вот как раз через зазор в 7.8% этот воздух и поступает во время запуска двигателя.

Рис.7 Зажигание включено, педаль не нажата, заслонка закрыты (приоткрыта) на 7.8%.

Какие же параметры мы можем наблюдать при исправной дроссельной заслонке и исправной педали газа?

Рис.8 Типовые параметры значений исправной педали газа и дроссельной заслонки (педаль не нажата)

Таблица 1. Показания исправной педали газа и дроссельной заслонки (педаль не нажата)

Рассмотрим Вариант 2. Педаль газа нажата до упора. Зажигание включено, педаль газа нажата до упора, дроссельная заслонка повёрнута на 24%. Почему не на 100% спросите вы? Ну так уж это заложено производителем впрограмме.

Рис.9 Зажигание включено, педаль газа нажата до конца, заслонка открыта на 24%.

На экране компьютера при нажатой педали газа мы наблюдаем следующие параметры.

Рис.10 Типовые параметры значений исправной педали газа и дроссельной заслонки (педаль нажата до конца).

Таблица 2. Показания исправной педали газа и дроссельной заслонки (педаль нажата до конца).

И так, мы рассмотрели варианты работы дроссельной заслонки и педали газа при условии что они полностью исправны, но вернёмся к нашей ГАЗЕЛИ и ошибке P2138, которая записывается в память ЭБУ при несоответствии одного из значений, напомаинаем эти значения.

Исправная педаль газа: напряжение R3 педали газа делённое на 2, равно R4, т.е. R3/2=R4. Исправная дроссельная заслонка: сумма напряжения R1 и R2 дроссельной заслонки равно 5в., т.е. R1+R2=5в.

Если одно из этих условий не соблюдается, то появляется ошибка P2138 — неверное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора. D и E в нашем случае это R1, R2 и R3, R4 соответственно. Следовательно, для того чтобы забраковать педаль газа или электронную заслонку, нужно провести вышеописанные проверки. Не теряя времени начинаем проверять наши показания на неисправном автомобиле.

Проверка показаний дроссельной заслонки и педали газа неисправного автомобиля ГАЗель.

Для начала смотрим показания напряжений дроссельной заслонки и педали газа на заглушенном автомобиле при включенном зажигании. И что мы видим?

Рис.11 Зажигание включено, педаль не нажата.

Таблица 3. Показания деффектной педали газа (педаль не нажата)

Показания деффектной педали газа (выделено жёлтым цветом) — это параметры: R3 ADC_DPS1(В) 0.98, R4 ADC_DPS2(В) 3.75. Для деффектовки нужно знать следующее: показания R3 ровно в 2 раза больше показаний R4 у исправной педали газа. У нас R3 (ADC_DPS1(В) 0.98) / 2 = 0.49 (0.49), что несоответствует значению R4 (3.75 в). Это означает, что падаль газа у нас показывает «мусор» — педаль неисправна.

Показания дроссельной заслонки (выделено красным цветом) — это параметры: R1 ADC_ETS1 (В) 0.78, R2 ADC_ETS2 (В) 4.22. В сумме напряжение R1+R2 датчиков положения дроссельной заслонки должно соответствовать 5 вольт у иправной дроссельной заслонки. У нас R1 (0.78) + R2 (4.22) = 5 вольт. Это означает, что в положении зажигание включено (педаль не нажата) дроссельная заслонка исправна.

Далее нажимаем педаль газа до упора и повторно проверяем показания.

Рис.12 Зажигание включено, педаль не нажата (педаль нажата до конца).

Таблица 4. Показания деффектной педали газа (педаль нажата до конца).

Показания деффектной педали газа (выделено жёлтым цветом) — это параметры: R3 ADC_DPS1(В) 3.72, R4 ADC_DPS2(В) 4.13. Проверяем: R3 (ADC_DPS1(В) 3.72) / 2 = 1.86, что несоответствует значению R4 (4.13 в). Это означает, что падаль газа у нас так же как и в первом случае показывает «мусор» — педаль неисправна.

Показания дроссельной заслонки (выделено красным цветом) — это параметры: R1 ADC_ETS1 (В) 0.80, R2 ADC_ETS2 (В) 4.21. Проверяем: R1 (0.80) + R2 (4.21) = 5.01 вольт. Это означает, что в положении зажигание включено (педаль нажата до конца) дроссельная заслонка исправна.

Обратите внимание на процент открытия дроссельной заслонки на рис 12. при условии, что педаль газа у нас нажата до упора. Из-за неисправной педали газа, ЭБУ не может определить, что педаль газа нажата и поэтому процент открытия заслонки остайтся в районе 7.1 %. Эсли бы педаль газа была исправна, то показания должны соответствовать рис 10.

Ну что же, мы задеффектовали электронную педаль газа. Начнём её демонтировать, разберём и выясним, что же с ней случилось.

Чтобы разобрать электронную педаль газа, нужно выкрутить четыре самореза.

Рис. 15. Отворачиваем 4 самореза.

Рис.16. Снимаем верхнюю крышку с платой и резисторами.

Приведём схему подключения нашей педали.

Рис. 17. Схема подключения педали акселератора с ЭБУ.

Как же пронумерован разъём на нашей педали газа?

1. красный питание +5 вольт датчика 2 педали 2. коричнево-оранжевый питание +5 вольт датчика 1 педали 3. коричнево-розовый сигнал датчика 1 педали 4. коричневый общий датчика 1 педали 5. красно-розовый общий датчика 2 педали 6. коричнево-зелёный сигнал датчика 2 педали

Рис. 18. Распиновка контактов педали газа.

Рис.19. Плата датчика педали газа

На рисунке 19 видно блестящую (прошёрканую) область (выделенно зелёным цветом) на резистивном слое, от того, что бегунок педали газа постоянно двигатеся вперёд, назад. Со временем этот слой сильно протирается и сопротивление покрытия становится другим, вот тогда и начинаются чудеса.

Как же проверить состояние педали газа не имея диагностического сканера? Всё очень просто: нужно замерить сопротивление дорожек мультиметром между контактами 3,4 и 5,6. При перемещении педали газа, сопротивление между контактами 3,4 должно плавно меняться, так же оно должно плавно меняться между контактами 5,6. Такую же процедуру провести между контактами 3,2 и 6,1. Если сопротивление меняется скачками (не плавно), то педаль газа следует заменить.

Рис. 20. Приведём отдельное фото платы с датчиками, стрелками показана зашёрканная область.

И так, на автомобиль была установлена новая электронная педаль газа, и после удаления всех текущих ошибок нужно произвести процедуру адаптации педали, а так же адаптировать электронную дроссельную заслонку.

Электронная дроссельная заслонка адаптируется самостоятельно. После включения зажигания, на 30 секунде происходит сам процесс адаптации. Заслонка повернётся сначало в одну, потом в другую сторону. Приведём видео данной процедуры.

Видео 1. Процесс адаптации электронной дроссельной заслонки.

Видео 2. Газель УМЗ 4216 проверка показаний электронной дроссельной заслонки и педали газа

У нас адаптация прошла успешна и после запуска двигателся автомобиль заработал как надо на радость хозяину.
