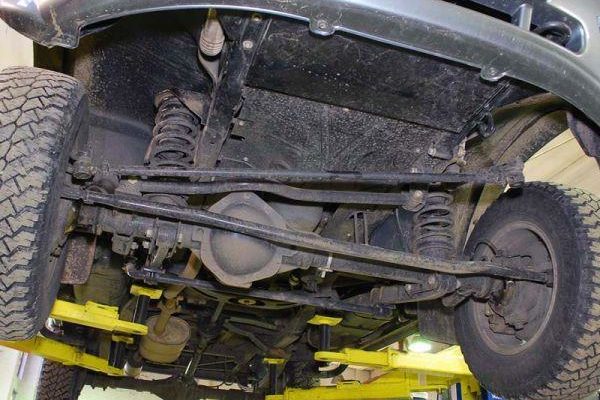

Передняя подвеска с шаровыми опорами

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети. С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот. Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Детали надежной передней подвески УАЗ Патриот со временем изнашиваются, требуют замены. Если владельцев внедорожника не устраивает комфортность езды, увеличивают артикуляцию.

Конструктивные особенности

Конструкторы разработали для Патриота пружинную переднюю схему подвески зависимого типа.

Штанги с поперечной тягой фиксируют передний мост, обеспечивая устойчивость при движении, управляемость. Они перемещаются только вертикально и этим препятствуют боковому смещению под воздействием силы, возникающей на поворотах.

Вертикальные колебания гасятся амортизаторами и пружинами. Перемещение подвески вверх ограничивается буфером сжатия, который одновременно служит дополнительным упругим подрессорником.

Плюсы такого варианта подвески:

• простая конструкция;
• устойчивость на дороге;
• способность легко преодолевать препятствия;
• не меняются колея и клиренс при движении.

Внедорожник должен иметь крепкую и надежную ходовую часть, и эти качества обеспечиваются устройством зависимой подвески.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

• шаровые шкворни с обеих сторон;
• 2 продольные штанги и 1 поперечную;
• витые пружины на опорах с буфером сжатия сверху;
• гидравлические телескопические амортизаторы с втулками крепления;
• стабилизатор поперечной устойчивости, зафиксированный стремянками;
• ступицы и поворотные кулаки.

Фиксацию переднего моста УАЗ Патриот обеспечивают реактивные штанги – поперечная и 2 продольные. Одним концом они крепятся к раме, другим – к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

Пружины сделаны из прутка диаметром 15 мм и без нагрузки имеют длину 378 мм, диаметр снаружи – 135 мм. На дизельных машинах завод устанавливает пружины из прутков диаметром 16 мм, чем достигается большая жесткость – до 20%.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин – 470 мм, сжатых – 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Возможные неполадки и их причины

Основная причина неполадок передней подвески – физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов.

• Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
• Амортизаторы УАЗ Патриот: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
• Пружины: ослабление или поломка.
• Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

• Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
• Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
• Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
• Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

• Снимают площадку, кронштейн, подушку.
• Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
• Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

Регулировка и замена шаровых шкворней УАЗ Патриот 3163

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами.

Вам потребуются: ключи «на 19», «на 22», «на 24», специальное приспособление для затяжки зажимных втулок шаровых шкворней (рис. 7.3), динамометрический ключ.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля, поддомкратьте переднюю часть автомобиля и снимите переднее колесо.

На правом поворотном кулаке необходимо снять его рычаг (см. «Снятие и установка поворотного кулака»).

6. Выверните зажимную втулку специальным приспособлением.

10. Установите шаровую опору в поворотный кулак, смажьте смазкой Литол-24 сферическую поверхность вкладышей и установите шкворни.

11. Вверните зажимные втулки равномерно с обеих сторон до упора шкворней в шаровую опору.

Обеспечьте одинаковые размеры от торцов корпуса поворотного кулака до сферы шаровой опоры. Допускается разница размеров не более 0,2 мм.

12. Поочередно затягивайте зажимные втулки, увеличивая усилие на 20–30 Н·м (2,0–3,0 кгс·м).

13. Окончательно затяните зажимные втулки.

14. Заполните полости над зажимными втулками смазкой Литол-24.

15. Установите накладки с прокладками и затяните гайки.

16. Установите поворотный кулак и проверьте усилие его поворота относительно шкворней в любую сторону. Оно должно составлять 10–15 Н·м (1,0–1,5 кгс·м).

17. Установите детали в порядке, обратном снятию.

18. Отрегулируйте подшипники ступиц передних колес (см. «Регулировка зазора в подшипниках ступиц передних колес»).

Видео про «Регулировка и замена шаровых шкворней» для УАЗ 3163

как убрать люфт шкворней на уаз

Как подтянуть шкворня УАЗ Патриот и других УАЗов

Уаз Патриот. Замена шкворней.

Назначение и ремонт поворотного кулака на УАЗ Патриот

• Назначение механизма
• Устройство и схема поворотного кулака
• Признаки неисправностей
• Замена детали
• Рекомендации по обслуживанию

Поворотный кулак УАЗ Патриот является элементом конструкции переднего моста. Конструкция узла обладает высокой механической прочностью, но при эксплуатации автомобиля в условиях бездорожья происходит повреждение трущихся деталей. Владелец может самостоятельно выполнить ремонт агрегата или обратиться в специализированный центр.

Механизм предназначен для следующих целей:

• передачи крутящего момента к передним колесам;
• отклонения колес от центрального положения для осуществления поворота.

Устройство и схема поворотного кулака

Поворотные кулаки установлены на торцевых кромках переднего ведущего моста Спайсер, который крепится к раме внедорожника при помощи амортизаторов и пружинной подвески. Для передачи крутящего момента внутри балки установлены полуоси. Поворотный кулак оснащен шарниром, позволяющим отклонять колеса в разные стороны от центрального положения (с сохранением передачи потока мощности от двигателя). Узел оснащается точками крепления рычагов для рулевых наконечников и поперечной тяги, обеспечивающих синхронное отклонение колес при повороте автомобиля.

На корпусе кулака предусмотрен болт, регулируемый в заводских условиях. Предназначен для ограничения угла поворота передних колес. Внутри кулака выполнены полости для установки шарового шарнира, передающего крутящий момент к ступице с тормозным диском. В устройство входят 2 шкворня (расположены сверху и снизу), удерживающие обойму шарнира в заданном положении. Весь узел крепится к полуоси переднего моста УАЗ Патриот при помощи фланцевого соединения.

К внешней стороне кулака крепится цапфа, позволяющая смонтировать роликовые конические подшипники и диск датчика антиблокировочной системы тормозов. Стальная ступица оснащается шпильками, на которые надет тормозной диск и крепится колесный обод. На концевике цапфы имеется резьба для гайки регулировки затяжки осевого зазора в подшипниковых опорах.

В схеме кулака не имеется много деталей, подверженных износу в процессе эксплуатации автомобиля. При разрушении беговых дорожек ступичных подшипников появляется люфт ступицы, приводящий к нарушению управляемости машины. Попадающая на шарнир вода с грязью вызывает абразивный износ и коррозию металла, из которого изготовлены детали. Из узла вымывается смазка, что приводит к нарастающему износу сопрягаемых поверхностей. При движении в поворотах появляется стук, наблюдается заедание привода в момент начала движения.

При обнаружении неисправностей, связанных с шарниром привода передних колес, необходимо снять поворотный кулак с автомобиля, а затем разобрать конструкцию для проверки состояния деталей. Процедура ремонта не требует использования специального инструмента или оснастки. Все работы выполняются в гараже со смотровой ямой или на подъемнике. После замены деталей необходимо обратиться в сервисный центр для проверки угла схождения в горизонтальной плоскости и корректировки упорного элемента, ограничивающего поворот управляемых колес.

Для разборки узла потребуются инструменты:

• гаечные ключи размером 12, 14, 17 и 19 мм;
• торцевой ключ или головка для гаек размером 10 мм;
• монтажная лопатка;
• ударная отвертка;
• молоток;
• металлическая щетка и ветошь для удаления загрязнения.

Перед началом выполнения работ автомашина устанавливается на ровной площадке, рычаг ручного тормоза поднимается в верхнее крайнее положение. Рекомендуется установить под задние колеса противооткатные упоры. При проведении работ требуется снять передние колеса, кузов автомашины устанавливается на стальные опоры. Под пороги подкладываются предохранительные прокладки (колеса или деревянные брусья), предотвращающие падение автомашины на человека при поломке опор.

Алгоритм действий при снятии поворотного кулака с машины:

Краткий алгоритм действий при сборке шарнира:

• Установить в опору втулки для шариков шкворней и нанести на поверхности специальную смазку.
• Заполнить внутреннюю часть кулака густой смазкой, а затем установить полуось.
• Надеть на полуось шаровую обойму, которая должна совпасть с отверстиями для установки шаровых пальцев шкворней.
• Установить симметрично шаровую обойму относительно кулака, а затем затянуть втулки шкворней.
• Осадить опорные элементы ударом молотка через прокладку из мягкого металла, а затем подтянуть крепления шаровых пальцев шкворней.
• Уложить на штатное место резиновую манжету, а затем поместить поверх войлочное кольцо.
• Установить обойму, которая затем крепится болтами к корпусу поворотного кулака.
• Смонтировать болт, ограничивающий угол отклонения колеса.
• Вставить полуось в чулок, а затем затянуть болты, соединяющие фланцы моста и кулака.
• Отрегулировать усилие, необходимое для отклонения кулака в стороны. Усилие, необходимое для поворота кулака относительно моста, составляет 1,0-2,5 кгс.м (узел должен поворачивать усилием рук). Регулировка производится затяжкой шаровых пальцев шкворней.
• Смонтировать на штатные места ступицу и остальные детали. Центральная гайка, регулирующая зазор в подшипниках, затягивается моментом 30-40 Н.м, а затем фиксируется при помощи замочной шайбы.

Для проверки работы узла необходимо совершить тестовую поездку. При корректно отремонтированных кулаках снижается отдача на руль при движении по неровностям, перемещение по ямам не приводит к необходимости корректировки курса рулевым колесом. Рекомендуется посетить сервисный центр для проверки углы горизонтального схождения и корректировки угла отклонения колес.

Рекомендации по обслуживанию

Обслуживание переднего кулака на УАЗ Патриот заключается в регулировке затяжки шкворней, что позволит снизить нагрузки на сферические поверхности. Доступ к регулятору закрывается крышкой с гайкой, затяжка шарового пальца производится специальным ключом. Допускается осаживание пальца ударом молотка через деревянную или металлическую прокладки. Крышка устанавливается на штатное место, линия стыка уплотняется прокладкой. Гайка крепления затягивается динамометрическим ключом с усилием до 100 Н.м.
