Наличие зазора в подшипниках ступиц колес УАЗ Патриот УАЗ-3163, УАЗ-236321, УАЗ Пикап УАЗ-23632, с 2018 года выпуска, с двигателем ЗМЗ-409051 ZMZ PRO, проверяйте покачиванием колес в вертикальной плоскости.

Замена колеса УАЗ Патриот 3163

Вам потребуются: ключ «на 22» для гаек крепления колес (баллонный ключ), домкрат, противооткатные упоры, запасное колесо, насос.

Перед началом работы установите автомобиль на ровной площадке и подложите противооткатные упоры под колеса. Если вы меняете переднее колесо, затормозите автомобиль стояночным тормозом.

7. Приподняв балку моста домкратом, вывесите заменяемое колесо.

8. Окончательно отверните гайки и снимите колесо.

Приподнимайте автомобиль домкратом на высоту, необходимую для снятия и установки колеса.

Старайтесь, чтобы автомобиль находился в вывешенном состоянии со снятым колесом как можно меньше времени.

Если работаете на мягком грунте, подложите под основание домкрата толстую доску. Не применяйте для этой цели кирпичи — они легко раскалываются, автомобиль может сорваться с домкрата, тяжело травмировав вас.

9. Установите запасное колесо. Заверните гайки крепления, не затягивая их окончательно.

10. Опустите автомобиль и окончательно затяните гайки.

Для того чтобы почувствовать необходимое усилие затяжки болтов крепления колеса (момент затяжки – 100 Н·м), первое время применяйте динамометрический ключ.

Не смазывайте болты крепления — это может привести к их самоотворачиванию на ходу.

11. Проверьте давление в шинах и при необходимости доведите его до нормы.

Видео про «Замена колеса» для УАЗ 3163

как убрать люфт шкворней на уаз

замена подшипников ступицы заднего моста уаз патриот

Замена подшипников и манжеты (сальника) ступицы УАЗ

Другие материалы раздела

Ниже представлены все модификации УАЗ 2206 Буханка 1993, где вы можете найти таблицы с данными соответствий типоразмеров шин и дисков, сверловки, вылета дисков, давления в шинах и других параметров.

При необходимости вы можете отфильтровать их по региону.

Данные обновлены:
Март 3, 2021, 8:39 д.п.

Технические термины, которые вы можете увидеть на этой странице

Отверстие в центре диска известно как диаметр центрального отверстия. Измеряется в миллиметрах.

Расстояние между центральной плоскостью симметрии диска и плоскостью прилегания к ступице автомобиля. На дисках обозначается символами ET после которых следует значение в миллиметрах.
Диапазон вылета — это математически вычисляемое поле (±2)

Бекспейсинг (Backspacing) обозначает расстояние между посадочной плоскостью диска и плоскостью по внутреннему краю диска.

Это диаметр воображаемой окружности, проведённой через центры крепёжных отверстий диска. PCD измеряется в мм. Например, сверловка (разболтовка) 4×100 означает, что колёсный диск имеет 4 отверстия для крепления, и диаметр воображаемой окружности через центры крепёжных отверстий равен 100 мм.

hp — Имперские л.с.
kW — Киловатты
PS — Метрические л.с.

Рекомендуемое давление в холодных шинах, измеряемое в барах или PSI.

Регион продаж — это регион, в котором автомобиль официально продавался или все еще продается

Например: 7J x 15 ET35
Ширина диска в дюймах (7) x Диаметр диска в дюймах (15).
J — форма боковой закраины обода (может быть JJ, JK, K или L). При подборе дисков этот параметр не учитывается.
ET35 — вылет диска (расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм), положительный 35 мм.

Пример метрической резьбы: M12 x 1.25
Диаметр резьбы (мм) x шаг резьбы (мм)

Пример дюймовой резьбы: 9/16″ — 18 UNF
Диаметр резьбы (в дюймах) — шаг резьбы

UNF — унифицированная дюймовая резьба с мелким шагом

Пример: 215/55 R16 91 T

215 — это ширина шины в мм
55 — отношение высоты профиля к ширине или просто ‘профиль’. При одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот
16 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус!). Это внутренний размер шины или наружный у диска
91 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо
T — индекс скорости шины

Колеса крепятся к ступицам автомобиля болтами или шпильками с гайками.

Момент затяжки для болтов или колесных гаек

Шины с дисками которые идут с завода. Оригинальные шины, их размер специально подбираются производителем автомобиля, чтобы максимально использовать его рабочие характеристики.

Форма поиска по модели машины, по размерам шин или дисков
Выберите вкладку ниже для поиска по авто или наоборот

Ниже представлены все модификации УАЗ 2206 Буханка 2005, где вы можете найти таблицы с данными соответствий типоразмеров шин и дисков, сверловки, вылета дисков, давления в шинах и других параметров.

При необходимости вы можете отфильтровать их по региону.

Ниже представлены все модификации УАЗ 2206 Буханка 2007, где вы можете найти таблицы с данными соответствий типоразмеров шин и дисков, сверловки, вылета дисков, давления в шинах и других параметров.

При необходимости вы можете отфильтровать их по региону.

Моменты затяжки основных резьбовых соединений

Для остальных резьбовых соединений величины моментов затяжки:

М6 — (0,45-1,0) кгс·м;

М8 — (1,4-1,8) кгс·м;

М10 — (3,0-3,5) кгс·м;

М12 — (5,0-6,2) кгс·м.

УАЗ 3909 , 4дв грузопассажирский, 76 л.с, 4МКПП, 1994 — моменты затяжки резьбовых соединений

Моменты затяжки отвественных резьбовых соединений

Технические характеристики УАЗ 3909 в кузове 4 дв. грузопассажирский с двигателем 76 л.с, 4МКПП выпускающихся c 1994 г.

Основные данные

УАЗ 469 2.7, 5дв внедорожник, 112 л.с, 4МКПП, 2010 — моменты затяжки резьбовых соединений

Технические характеристики УАЗ 469 2.7 в кузове 5 дв. внедорожник с двигателем 112 л.с, 4МКПП выпускающихся c 2010 г.

• Руководства по ремонту
• Руководство по ремонту УАЗ 3163 (Патриот) 2005+ г.в.
• Замена колеса

Вам потребуются: ключ «на 22» для гаек крепления колес (баллонный ключ), домкрат, противооткатные упоры, запасное колесо, насос.

Если работаете на мягком грунте, подложите под основание домкрата толстую доску. Не применяйте для этой цели кирпичи — они легко раскалываются, автомобиль может сорваться с домкрата, тяжело травмировав вас.

Не смазывайте болты крепления — это может привести к их самоотворачиванию на ходу.

1. Устройство автомобиля

1.0 Устройство автомобиля
1.1 Общие сведения об автомобил
1.2 Паспортные данные
1.3 Ключи
1.4. Органы управления и приборы
1.5 Отопление и вентиляция
1.6. Ремни безопасности
1.7. Сиденья
1.8. Двери
1.9 Зеркала

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации
2.1. Правила техники безопасности и рекомендации
2.2. Что нужно иметь в автомобиле
2.3 Эксплуатация автомобиля в гарантийный период
2.4 Обкатка автомобиля
2.5 Подготовка автомобиля к выезду
2.6 Особенности вождения автомобиля в различных дорожных, метеорологических и климатических условиях
2.7 Заправка автомобиля бензином
2.8 Пользование домкратом
2.9 Буксировка автомобиля

3. Неисправности в пути

3.0 Неисправности в пути
3.1. Двигатель не заводится
3.2 Неисправности системы впрыска топлива
3.3 Пропал холостой ход
3.4 Перебои в работе двигателя
3.5 Диагностика состояния двигателя по внешнему виду свечей зажигания
3.6. Автомобиль движется рывками
3.7 Автомобиль плохо разгоняется
3.8 Двигатель заглох во время движения
3.9. Упало давление масла
3.10. Перегрев двигателя
3.11. Появились посторонние стуки
3.12. Проблемы с тормозами
3.13. Прокол колеса

4. Техническое обслуживание

4.0 Техническое обслуживание
4.1. Общие положения
4.2. Ежедневное обслуживание (ЕО)
4.3. Техническое обслуживание (ТО-1)
4.4. Техническое обслуживание (ТО-2)

5. Двигатель

5.0 Двигатель
5.1 Особенности конструкции
5.2 Возможные неисправности двигателя, их причины и способы устранения
5.3 Полезные советы
5.4 Проверка компрессии в цилиндрах
5.5 Снятие и установка брызговиков двигателя
5.6. Замена опор подвески силового агрегата
5.7 Замена ремня привода генератора и водяного насоса
5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия
5.9 Замена цепей и шестерен газораспределительного механизма
5.10. Гидронатяжители цепей
5.12. Замена деталей уплотнения двигателя
5.13. Головка блока цилиндров двигателя
5.15. Ремонт двигателя
5.16. Cистема смазки двигателя
5.17. Система охлаждения двигателя
5.18. Система выпуска отработавших газов
5.19. Система питания
5.20. Система улавливания паров топлива
5.21. Привод дроссельной заслонки

6. Трансмиссия

6.0 Трансмиссия
6.1. Сцепление
6.2. Коробка передач
6.3. Раздаточная коробка
6.4. Карданная передача
6.5. Передний мост
6.6. Задний мост

7. Ходовая часть

7.0 Ходовая часть
7.1. Передняя подвеска
7.2. Задняя подвеска

8. Рулевое управление

8.0 Рулевое управление
8.1 Особенности конструкции
8.2 Возможные неисправности рулевого управления, их причины и способы устранения
8.3. Рулевая колонка
8.4. Рулевая трапеция
8.5. Рулевой механизм

9. Тормозная система

9.0 Тормозная система
9.1 Особенности конструкции
9.2 Возможные неисправности тормозной системы, их причины и способы устранения
9.3 Прокачка гидропривода тормозной системы
9.4 Проверка и регулировка педали тормоза
9.5. Главный тормозной цилиндр
9.6 Замена вакуумного усилителя тормозов
9.7. Замена шлангов и трубопроводов гидропривода тормозов
9.8. Тормозные механизмы передних колес
9.9. Тормозные механизмы задних колес
9.10. Стояночный тормоз

10. Электрооборудование

10.0 Электрооборудование
10.1 Особенности конструкции
10.2. Аккумуляторная батарея
10.3. Монтажные блоки
10.4. Генератор
10.5. Стартер
10.6. Выключатель (замок) зажигания
10.7. Электронная система управления двигателем (система впрыска топлива)
10.8. Система зажигания
10.9. Освещение, световая и звуковая сигнализация
10.10. Очиститель ветрового стекла
10.11. Бачок омывателя ветрового стекла и стекла двери задка
10.12. Очиститель стекла двери задка
10.13. Электродвигатель вентилятора системы отопления и вентиляции салона
10.14. Прикуриватель
10.15. Комбинация приборов
10.16. Иммобилизатор
10.17. Замена датчиков и выключателей
10.19. Автомобильная аудиосистема

11. Кузов

11.0 Кузов
11.1 Особенности конструкции
11.2 Возможные неисправности кузова, их причины и способы устранения
11.3 Снятие и установка облицовки радиатора
11.4. Снятие и установка бамперов
11.5. Снятие и установка молдингов
11.6. Снятие и установка подкрылков
11.7 Снятие и установка передних крыльев
11.8. Капот
11.9. Боковые двери
11.10. Дверь задка
11.11. Сиденья
11.12. Ремни безопасности
11.13. Зеркала заднего вида
11.14. Арматура салона
11.15. Панель приборов
11.16. Отопитель
11.17. Стеклоочиститель
11.21. Уход за кузовом

12. Приложения

12.0 Приложения
12.1 Приложение 1. Моменты затяжки резьбовых соединений
12.2 Приложение 2. Температурный диапазон применяемости моторных масел
12.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости
12.4 Приложение 4. Лампы, применяемые на автомобиле
12.5 Приложение 5. Специальные инструменты и приспособления

13. Схемы электрооборудования

13.0 Схемы электрооборудования
13.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
13.2 Схема 2. Электрооборудование автомобилей UAZ Patriot выпуска до 2007 г.
13.3 Схема 3. Электрооборудование автомобилей UAZ Patriot выпуска с 2007 г.
13.4 Схема 4. Схема соединений монтажного блока

• Руководства по ремонту
• Руководство по ремонту УАЗ 3163 (Патриот) 2005+ г.в.
• Приложение 1. Моменты затяжки резьбовых соединений

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется приложение 1. моменты затяжки резьбовых соединений УАЗ Патриот 3163, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как приложение 1. моменты затяжки резьбовых соединений УАЗ Патриот 3163 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Регулировка подшипников ступиц колес УАЗ Патриот УАЗ-3163, УАЗ-236321, УАЗ Пикап УАЗ-23632, с 2018 года выпуска, с двигателем ЗМЗ-409051 ZMZ PRO.

Для замены смазки ступицу снимите с цапфы. Удалите отработавшую смазку, тщательно промойте подшипники и манжету. Смажьте подшипники и рабочую кромку манжеты. Обязательно заполните смазкой пространство между роликами подшипников ступиц колес. Между подшипниками заложите слой смазки толщиной 10-15 мм. Не закладывайте в ступицу смазки больше нормы во избежание попадания в колесные тормозные механизмы.

Регулировку подшипников ступиц колес УАЗ Патриот выполняйте тщательно. При слабой затяжке подшипников в них во время движения возникают удары, разрушающие подшипники. При слишком тугой затяжке происходит сильный нагрев подшипников. Вследствие чего смазка вытекает и подшипники выходят из строя. Кроме того, большие зазоры в ступицах передних колес УАЗ Патриот увеличивают ход тормозной педали.

Регулировку подшипников ступиц колес УАЗ Патриот УАЗ-3163, УАЗ-236321, УАЗ Пикап УАЗ-23632, с 2018 года выпуска, выполняйте в следующей последовательности

1. Вывесите автомобиль или поднимите его домкратом со стороны колеса, подшипники которого должны регулироваться. 2. Снимите колпак колеса. Демонтируйте полуось 9 заднего моста или фланец ведущий ступицы переднего моста. 3. Отогните ус замочной шайбы 6, отверните контргайку 7 и снимите замочную шайбу. 4. Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани). 5. Проворачивая рукой колесо, проверьте легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан. 6. Затяните гайку регулировки подшипников ступицы ручным инструментом плавно, без рывков с усилием 25-30 Нм (2,5-3,0 кгсм).

При затягивании гайки проворачивайте колесо для правильного размещения роликов в подшипнике ступиц колес УАЗ Патриот.

7. Установите замочную шайбу, наверните и затяните контргайку с моментом затяжки 20-25 Нм (2,0-2,5 кгсм).

При замене подшипников ступиц колес УАЗ Патриот момент затяжки гайки 35-40 Нм (3,5-4,0 кгсм), контргайки 25-30 Нм (2,5-3,0 кгсм). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.

8. Проверьте регулировку подшипников ступиц колес после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.

9. Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки до полного прилегания к граням. Отгибайте усы замочной шайбы наиболее близко расположенные к серединам граней гайки.

Установите полуось заднего моста или поставьте фланец ведущий ступицы переднего моста. Очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика УГ-6 или «Анакрол-201», затяните болты. Установите колпак колеса.

Ступицы, колеса и шины

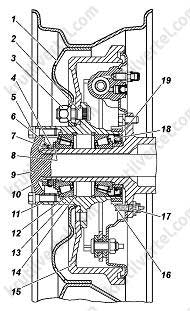

Ступица заднего колеса:

Ступицы передних и задних колес одинаковые. К ступице переднего колеса крепятся тормозной диск и муфта отключения колеса, заднего — тормозной барабан и фланец полуоси.

Колеса — дисковые:

• стальные штампованные, с глубоким неразъемным ободом размерности 6 ½ Jx 16Н2;
• алюминиевые литые размерности 7Jx16CH, 7Jx16H2.

Шины — пневматические, радиальные, камерные, размерности 225/75R16 и бескамерные 245/70R16, 235/70R16.

Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. Наличие зазора в подшипниках проверяйте покачиванием вывешенного колеса. Особое внимание обращайте на правильность регулировки подшипников ступиц колес нового автомобиля.

Периодически проверяйте и подтягивайте крепления фланцев полуосей и муфт отключения колес.

Систематически меняйте смазку в ступицах колес. Для замены смазки снимите ступицу с цапфы, удалите старую смазку и тщательно промойте керосином подшипники и внутреннюю полость ступицы. Слой смазки в ступице между подшипниками должен быть толщиной 10 — 15 мм. Не закладывайте в ступицу смазку больше нормы во избежание попадания ее в колесный тормозной механизм.

При промывке и замене смазки не снимайте манжету во избежание ее повреждения и нарушения уплотнения. Выпрессовывайте манжету только при сильном загрязнении смазки и замене подшипников ступицы.

Периодически осматривайте колеса и проверяйте затяжку гаек крепления колес. Момент затяжки гаек 100 — 120 Нм (10 — 12 кгсм). Для обеспечения равномерной затяжки завертывайте гайки через одну. Для предупреждения заедания гаек смазывайте их каждый раз при снятии колеса. При обнаружении неисправности колеса отремонтируйте его или замените.

Периодически проверяйте состояние шин и давление воздуха в них, а также по мере необходимости переставляйте шины и балансируйте колеса с шинами в сборе. Давление проверяйте на холодных шинах. При необходимости доведите его до нормы.

Следите, чтобы износ протектора шин не превышал предельной величины (до индикаторов износа).

В процессе эксплуатации (через 10000 км пробега) для обеспечения равномерного износа шин производите перестановку колес в последовательности, показанной на рисунке.

Схема перестановки колес

Перестановка шин должна быть побортовой — переднее и заднее колеса по одному борту меняются местами. Запасное колесо в схеме перестановки не участвует.

Момент затяжки колёс

REGION 116Сообщений: 1614Зарегистрирован: Пт мар 19, 2010 20:56Откуда: Казань,ТатарстанПоблагодарили: 1 раз
Онлайн статус:
Не в сети

Хомяк ШреденгераСообщений: 251Зарегистрирован: Вт июл 13, 2010 17:03Откуда: Петропавловск-Камчатский
Онлайн статус:
Не в сети

Хомяк Шреденгера » Сб окт 30, 2010 07:48

Домкрать — за мост, там вроде бы как даже специальные упоры есть, недалеко от колес. Я как-то поднимал подкатным за редуктор заднего моста 😀
Гайки затягивать «звездочкой» — через одну, а закручивать от души 😀
Я затянутые на заводе болты не смог открутить, даже прыгая на балоннике, теперь кручу головкой с длинным воротком. 😀

REGION 116 » Сб окт 30, 2010 08:44

Все понял кроме одного.Что такое звездочка?

VladimirVСообщений: 31Зарегистрирован: Вт окт 05, 2010 19:27Откуда: Москва
Онлайн статус:
Не в сети

Сб окт 30, 2010 09:10

Звездочкой — это противоположные гайки. У нас в Патрике на колесе их пять (поэтому если по кругу тянуть, то через одну). Попробуйте как в детстве нарисовать звездочку не отрывая карандаша и поймете. 🙂

Последний раз редактировалось VladimirV Вс окт 31, 2010 09:08, всего редактировалось 1 раз.

Honda Accord 7 TypeS AT, Патриот Спорт Limited октябрь 2010

Fantom80Сообщений: 68Зарегистрирован: Пн фев 23, 2009 17:23
Онлайн статус:
Не в сети

Сб окт 30, 2010 09:11

Я думаю, что просто внимательно надо читать руководство по эксплуатации автомобиля 😀 Там все написано! Момент затяжки гаек колеса равен 100 Н/м (10 кгс/м) Причем, для первоначального определения этого момента можно использовать динамометричекий ключ (оттуда же). Сам же я часто меняю колеса, поэтому присноровился и с довольно точно выставляю усилие. Если опыта нет, купи динамометрический ключ и хорошую головку (звездочка-это такой тип головки, в котором много канавок для обхвата гайки, очень удобная штука)

REGION 116 » Сб окт 30, 2010 09:38

Хомяк Шреденгера » Вс окт 31, 2010 14:52

Под звездочкой я все-таки имел ввиду способ затяжки — через один 😀 😀 😀
Но головка с большим количеством канавок — действительно очень полезная штука 😀 😀

Сообщений: 11724Зарегистрирован: Вт апр 08, 2008 05:48Откуда: НовосибирскБлагодарил (а): 42 разаПоблагодарили: 228 раз
Контактная информация:

Онлайн статус:
Не в сети

Вс окт 31, 2010 15:53

затягивая через один, я даже не задумывался, что это похоже на звёздочку 😀

Я не экстремал — просто иногда по-другому не проехать.

ronirСообщений: 145Зарегистрирован: Ср янв 13, 2010 17:20Откуда: Москва
Онлайн статус:
Не в сети

Пн ноя 01, 2010 15:34

Хомяк Шреденгера писал(а):Я затянутые на заводе болты не смог открутить, даже прыгая на балонни 😀

Та же история. На заводе очень сильно затягивают.

Сообщений: 1222Зарегистрирован: Пн авг 11, 2008 15:36Откуда: БеларусьПоблагодарили: 9 раз
Онлайн статус:
Не в сети

Сообщений: 4069Зарегистрирован: Вт ноя 11, 2008 20:47Награды: 1Откуда: Москва ЧертановоБлагодарил (а): 38 разПоблагодарили: 272 раза
Контактная информация:

Онлайн статус:
Не в сети

Вт ноя 02, 2010 11:52

Логично, 40-50 кг на 25-20 сантиметровом рычаге как-раз и дадут нужные 10 Кгс/м 😀

Приложение 1. Моменты затяжки резьбовых соединений
