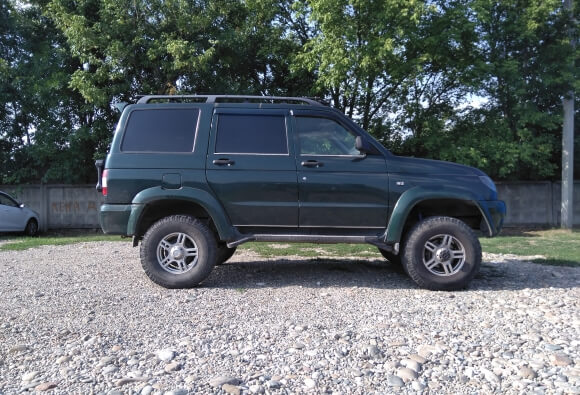

Лифт кузова и замена в машине

Все владельцы УАЗ Патриот знают, что их автомобиль способен успешно передвигаться по любой поверхности, исключая воду, разве что. Но иногда, передвигаясь по пересеченной местности, многим не хватает стандартного дорожного просвета автомобиля (21 см) для преодоления препятствий. А еще, многие задумываются об увеличении клиренса по той причине, что автомобиль при полной или частичной загрузке сильно проседает, теряя несколько очень нужных сантиметров между землей и кузовом автомобиля.

У такой процедуры даже есть название — «лифт» подвески. В этой статье речь пойдет о том, как можно осуществить такую процедуру: при помощи специального лифт комплекта на УАЗ Патриот, иными методами. Примечательно, что именно на автомобиле УАЗ Патриот можно сделать лифт не только подвески, но еще и кузова (бодилифт), но про кузов будет в другой статье.

Сообщение от bolevar2008

Если ты читал хотя бы о чём тема, то там написано что у меня дизель(Ивеко).

я под 33-и колеса сделал следующее:

1. Проставки под передние пружины 40мм
Это обычные кольца стальные высотой 40мм и геометрией 135*90 мм
Родные пружины все-равно просевшие, еще и лебедка висит.
С проставками нет нужны ставить усиленные пружины типа Килен.
Бюджетное решение.
Итого спереди лифт подвески 40мм по сравнению с обычной родной пружиной жесткостью «2//» .

2. Сзади стоят газелевские щеки серег + проставки лифтующие для них же «рама-кузов» 20мм
Тоже бюджетное решение для родных 3х-листовых рессор. Пока назад они у меня еще не выгибаются, хотя им уже 4 года.
Итого лифт задней подвески примерно 45мм

3. Лифт кузова 65мм
Дешевые стальные проставки из танкового ствола

Фотка1 , фотка2 (там же видны и серьги)
У нас в городе такая лифтовка стоит от 8 т.р.
Тоже бюджетное решение.

Итого имеет лифт машины: подвеска + бодик = 105 мм

4. Колесные диски
У меня стоят диски «МегаЛюм Джин УАЗ» ЕТ0.

Появился второй Патриот 2015 г.в., служебный.

Варианты лифта для разных условий, которые сделал — бы СЕБЕ :

1) Нет денег на лифт вообще, но есть деньги на 32 дюйма
Ответ: Резиновые проставки рама — пружина от Соболя усиленные, кит — набор лифта МОСТ — рессора 30 мм.
Что дает: 4 кг/мм х 30 х 4 = + 480 кг, 55 мм подъема туши от грунта и дорожку 32 дюймов.
Что нарушает: курсовую в случае с пустым кузовом (кастор, углы тяг, подруль заднего моста), но не намного. Если запихнете в салон 480 кг, то почти ничего не нарушите. Если запиндюрите 50-70 мм лифта, как у меня на втором Патриоте, то вините себя сами, без дропов подвески делать это НЕ СТОИТ.

2) Есть деньги на лифт и нужны просто 32 дюйма без необходимости подъема туши (без камней и снега, например).
Ответ: Боди лифт

3) Камни и снег.
Ответ: Машина остановится когда рама сядет. Боди поднимет раму на 1 дюйм за счет шин 32 дюйма. Лифт подвески поднимет раму на 1 дюйм за счет шин и на величину самого лифта подвески. Т.е., лифт подвески 50 мм поднимет геометрическую проходимость на 75 мм, боди — лифт 50 мм поднимет геометрическую проходимость на 25 мм. Иными словами, машина с лифтом подвески 50 мм проедет снег и камни на 50 мм выше машины с боди — лифтом 50 мм на одинаковых шинах. Расплата за эту проходимость будет на трассах.

4) 33 дюйма.
Ответ: комбинация боди 50-60 мм и подвески 30-40 мм.

5) Гонки по аду с большой загрузкой или большая загрузка
Ответ: Пружины 5-6 кг/мм и рессоры 5-6 кг/мм + отбойники кабины Газели НАЗАД + мощные газомасляные аморты ШТАТНОЙ длины + 32 дюйма.

6) Хочу большие шины, хотя нафиг не нужны
Ответ: Режь арки, это не печень. Как сдохнет подвеска — поставь усиленную, только не плачь что трясет пустым. Трясет давление в шинах и стабилизаторы в первую очередь. По асфальту можно ездить и на деревянных чурках.

Для всех вариантов лифта СЕБЕ (камни, снег) я бы купил штамповку ET22 и шины 235/85, 255/85.
При наличии кит — комплекта дроп — боксов подвески я бы лифтовал подвеску, и сделал-бы ее 5 кг/мм с ходом 205 мм перед, 250-260 мм зад, при этом ход сжатия сделал бы 60 % (в полтора раза больше стока), а мощность амортов увеличил на 35-50%
При выборе между лифтом и резкой арок я бы резал арки.
Сдвиг моста 15 мм и лифт 70 мм мне выбил пружину, буду возвращать мост обратно, пружины прилично перекошены.
Никому не рекомендую повторять лифт подвески 3 дюйма без дроп — боксов. Это зло.
Все лифты подвески, кроме дроп-боксовых, нарушают параллельность фланцев и углы работы трансмиссии.

Всё проделанное не претендует на истину, и делается на свой страх и риск! Сегодня расскажу про переднюю подвеску. Всё-таки с ней больше заморочек! Во первых, при лифтовке УАЗа с РК Даймос вылазит следующая проблема: кардан начинает задевать за траверсу, которая поддерживает саму раздатку. Если у кого есть планы отлифтоваться сантиметра на три и при этом не менять амортизаторы на более длинноходные, то можно не заморачиваться: расстояния между траверсой и карданом вполне хватит для работы подвески. Но в моих планах было приподняться минимум на 5 см. и увеличить ход подвески вниз за счет установки более длинноходных амортизаторов. Поэтому, еще в период ожидания запчастей, я, чтобы не терять время, занялся переделкой траверсы.

Теперь об ошибке: Я не учел, что кардан перемещается, не только вверх-вниз! Когда мост вывешивается полностью на длинных амортизаторах (машина задомкрачена за раму и колеса в воздухе) то мост уходит немного влево! В моём случае, это привело к соприкосновению кардана с траверсой (не критично, но переделать придется).

Пружины для установки выбрал «РИФ» -передние УАЗ Патриот +50 кг лифт 2″ — 6 120.00 руб. за пару. Пружина из прутка в 16 мм. в отличии от 14,8 мм. у штатной. Длина пружины в свободном состоянии, больше штатной на 35-40 мм.

Амортизаторы «РИФ»- передний УАЗ Патриот/Toyota Land Cruiser 75 лифт 2″ -6980.00 руб. за пару. Амортизатор в сложенном состоянии длиннее штатного на 45-50 мм. А в растянутом, длиннее примерно на 105мм.

Поскольку, диаметр амортизатора больше штатного, пришлось немного подправить место крепления на раме болгаркой. Нижняя точка крепления этого аморта, имеет дупло под больший диаметр втулки чем у штатного. Проблема решается установкой втулки от реактивных тяг «Жигулей»(или Нивы?) внешним диаметром 20мм. и внутренним 12мм, которую нужно лишь укоротить до 38 мм.

Купил аморты и пружины в «Автовентури». Спросите: почему именно +50 кг? Ведь если ставишь силовик и лебёдку, то нужно +100 кг? Я побоялся, что будет слишком жёстко. Почитав на форумах про пружины «Фобос» +100 кг +50мм, с толщиной прутка 17мм., сделал вывод, что не все довольны комфортом на таких пружинах. Поэтому решил остановиться на +50 кг., а в случае необходимости, недостающие сантиметры компенсировать установкой проставок под пружины (миллиметров этак на 20).

Чтобы вытащить пружины, достаточно открутить крепление амортизаторов и стойки стабилизатора поперечной устойчивости. Мост падает и пружины достаёшь руками. Новые пружины вставляются немного сложнее. Левую вставил помогая монтажкой, а правую затолкал только применив стяжки пружины.

Вот что получилось в итоге:

Что не понравилось: При полностью вывешенном мосту, пружина болтается. Конечно, в жизни, такие режимы не часты, и пружина никуда не вывалиться, но лишнее бряканье гарантировано. Но тут ничего не поделаешь. В идеале, сюда бы амортизаторы с ходом +20(30) мм. -сложенный/+70(80) мм. -выдвинутый, по сравнению со штатными, но подобных я не видел.

По завершению работ, поставил на авто шины «Федерал Курагия» размерностью 285/75 R16 на дисках ORW УАЗ с выносом ЕТ -3. Ничего и нигде не задевает.

Конструктивная критика принимается!

Зачем делать лифт кузова и подвески на УАЗ Патриот?

Стандартный ход подвески УАЗ Патриот обеспечивает комфортность только на достаточно ровных дорогах. При наезде на скорости на небольшое препятствие возникает пробой подвески из-за недостаточного хода. Стандартный ход подвески УАЗ Патриот недостаточен при полной нагрузке или езде по разбитым дорогам. Эти приводит к постепенной поломке элементов подвески и трансмиссии. Решением проблемы является лифт подвески и лифт кузова. Некоторые утверждают, что небольшой лифт подвески на УАЗ Патриот необходимо делать всем.

УАЗ Патриот — автомобиль для бездорожья. Естественно стремление увеличить возможности своего Патриота на бездорожье. Для этого потребуются большие колеса и большой ход подвески. Чтобы большие колеса можно было поставить на УАЗ Патриот необходимо сделать лифт кузова и подвески.

Установка на УАЗ Патриот колес большего размера приводит к изменению передаточных чисел. Чтобы обеспечить оптимальные передаточные числа требуется переделка раздаточной коробки, а иногда и замена главных пар в мостах. Для увеличения тягучести в сложных условиях изменяют передаточное число пониженной передачи в раздаточной коробке.

Под тягучестью следует понимать возможность двигателя на повышенных оборотах медленно, но уверенно, т. е. без больших нагрузок на двигатель, передвигаться в особо сложных условиях. Т.е. в условиях, когда на всех мостах включены блокировки и требуется крутить все четыре колеса. Тягучесть достигается увеличением передаточных чисел на раздаточной коробке и в мостах. Увеличение передаточных чисел на раздаточной коробке достигается заменой соответствующих шестерен.

Платой за слишком большое увеличение передаточных чисел является невозможность двигаться при тех же оборотах двигателя с той же скоростью. В условиях крайнего бездорожья, как правило, в скорости нет необходимости.

Лифт кузова и подвески, установка больших колес, замена мостов с большей шириной и клиренсом, изменение передаточных чисел раздаточной коробки — далеко не все переменные, участвующие лифт УАЗ Патриот. Поэтому доработка подвески УАЗ Патриот — это поиск оптимального решения под конкретную задачу. Невозможно сделать оптимальные доработки на все случаи жизни.

Тюнинг подвески УАЗ Патриот — это чисто инженерная задача. Или вы хорошо летаете, или хорошо ползаете. Одновременно хорошо летать и хорошо ползать возможно, то затраты будут существенно больше.

Прежде чем приступать к доработкам подобного рода изучите предметную область. Может быть стоит обратится к профессионалам?

Что такое лифт кузова УАЗ Патриот (Бодилифт)?

Лифт кузова — это подъем кузова над рамой. Кузов поднимается над рамой установкой специальных дополнительных вставок в местах крепления кузова к раме. Обычно используются капролоновые вставки в виде конусов размером от 4 см до 10 см. Установкой проставок задача не заканчивается — требуется сделать еще некоторые доработки. Например, необходимо доработать место переключения передач КПП и раздатки,  крепление масленого радиатора, медные трубки тормозов и сцепления изгибаются, переделать провод массы от двигателя на кузов, вытягивается рулевой вал и др.

Что такое лифт подвески УАЗ Патриот?

Лифт подвески — это подъем рамы над мостами. Если передний мост на пружинах, а задний на рессорах, то способы лифта переднего и заднего мостов отличаются.

Лифт кузова и подвески на УАЗ Патриот — возможные результаты

Положительные:
— Увеличение клиренса за счет установки колес большего диаметра.
— Увеличение клиренса за счет установки редукторных мостов.
— Увеличение хода подвески. Существенно уменьшается вероятность пробоя подвески.
— Увеличение грузоподъемности или увеличение хода при полной нагрузке.
— Увеличение угла въезда.
— Увеличение угла съезда.
— Увеличение глубины преодолеваемой водной преграды.
— Общее повышение проходимости.

Отрицательные
— Увеличение углов работы крестовин карданных валов — ускоряет их износ.
— Подъем центра тяжести — уменьшает предельно допустимый крен.
— Клевание при торможении при неправильных доработках.
— Ухудшение управляемости на дорогах общего пользования при неправильных доработках.
— Валкость при неправильных доработках.

Чем достигается лифт подвески:
— Проставки между мостом и креплением рессоры 40-60мм.
— Проставки между пружиной и кузовом 20-30мм.
— Установка пружин передней подвески большего сечения и большей длины.
— Удлиненные серьги на рессорах.
— Замена рессор на усиленные с большим прогибом.

Лифт подвески УАЗ Патриот порождает необходимость решать следующие задачи:
— Установка амортизаторов с большим ходом.
— Установка более жестких амортизаторов при увеличении массы автомобиля.
— Замена тормозных шлангов на более длинные.
— Установка поперечных тяг при значительном лифте (регулируемые тяги типа Панара).
— Восстановление кастора — угла наклона шкворня.
— Замена шестерен раздаточной коробки для изменения передаточных чисел.
— Замена главных пар мостов (иногда).
— Карданные валы и мосты меняют свое положение, поэтому требуется согласование из положения.
— Подрезка арок крыльев для установки больших колес.

Так же делают:
— Добавление листов в рессоры.

Перед многими из владельцев УАЗ Патриот рано или поздно встает вопрос о лифте подвески своего железного «коня». Можно, конечно, отдать машину в руки умельцев, выплатить кругленькую сумму за услуги мастеров и фирменный лифт-комплект, да ездить себе дальше без проблем. Однако, не всем по карману такой вариант, поэтому, данную статью мы посвятим вопросу о том, как произвести лифт подвески УАЗ Патриот своими руками.

Специалисты говорят, что с помощью лифтования можно прокачать «угол въезда» и «угол съезда» и тогда свесы вашего внедорожника будут не так сильно задевать пороги, выбоины и другие сюрпризы дорожного покрытия. Большим плюсом лифта подвески является еще и увеличение угла рампы, а значит при езде по пригоркам или въезде на склоны меньше вероятность, что машина ляжет на перегибе мостами в воздух.

Практически все владельцы УАЗ Патриот хвалят мягкую подвеску, да и багажник этой модели довольно объемный, но стоит лишь слегка перегрузить его и штатные трёхлистовые рессоры начинают «страдать», выгибаться или того хуже — ломаются! Тут уж без лифта точно не обойтись.

Приемы и хитрости лифта подвески УАЗ Патриот

Чтобы сделать правильный лифт УАЗа, чаще всего пользуются одним из четырех наиболее распространенных приемов.

Прием первый: установка более длинных серег рессор.

Тут важно подойти к вопросу с практической стороны и не устанавливать слишком длинные серьги. Это изменит работу подвески, увеличит нагрузку на сами серьги, а, следовательно, послужит их скорейшему износу. Так же отрицательно это отразится на управляемости автомобиля и поднимет центр тяжести машины.

Более длинные серьги будут «гулять», поэтому при установке их обычно стягивают стяжкой посередине.

Прием второй: использование проставок.

Проставка – преимущественно дисковидный металлический элемент, который в данном случае устанавливают между рессорой и мостом. Применяя проставки, следует позаботиться о прочности их крепления на установленном месте. Отличным решением станет покупка алюминиевых проставок. Они плотно закрепляются на раме, отличаются долговечностью, а еще радуют соотношением «цена-качество».

При подъеме машины увеличится количество грязи, которая будет попадать на стекла, а соответственно, ухудшится видимость дороги, поэтому не лишним будет установить сбоку специальные брызговики.

После установки проставок клиренс увеличивается примерно на 60-65 мм.

Прием третий: увеличение жесткости упругих элементов.

Несмотря на грозное название, все довольно просто: нужно просто заменить имеющиеся штатные пружины подвески более жесткими. Такие можно либо приобрести в пунктах продажи автозапчастей, либо подбирать среди пружин от других автомобилей.

Кстати, установка четырехлистовых рессор, вместо базовых трехлистовых, так же даст увеличение жесткости подвески и увеличит клиренс автомобиля на 30-50 мм.

Приём четвертый: установка колес большего размера.

Применяя этот способ, вы сможете поднять корпус автомобиля примерно на 130-150 мм. Если есть возможность, то купите на новые колеса два комплекта резины: один для поездок по бездорожью, другой – для повседневного пользования в условиях города. Перед тем как устанавливать более высокие колеса, следует подрезать арки и крылья вашего автомобиля.

Следующие два способа являются не самыми простыми и дешевыми, но, тем не менее, вы сможете осуществить и такой лифт УАЗ Патриот в своем гараже не прибегая к помощи специалистов.

Прежде чем приступать к работе по лифтингу подвески посмотрите фото тюнинга УАЗ и некоторые рекомендации по его проведению. Тюнинг УАЗ Патриот для города или для загородных поездок подробно описан здесь.

История развития джипа УАЗ

Полноприводный легковой автомобиль улучшенной проходимости УАЗ «Патриот» (по заводскому индексу УАЗ-3163) производится с 2005 года, тогда он сменил модель УАЗ-3162 «Симбир». Внедорожник УАЗ-3163 в различных вариантах исполнения может иметь вместимость от 5 до 9 человек, обладает цельнометаллическим кузовом (SUV) в пятидверном варианте.

Несмотря на то что автомашина выпускается на колесной базе «Симбир», габариты автомобиля УАЗ «Патриот» возросли по сравнению с размерами своего предшественника. Это позволило увеличить внутренний комфорт внедорожника, а применение целого ряда комплектующих иностранного производства повысило надежность и позволило улучшить целый ряд других технических показателей автомобиля. Также к особенностям новинки следует отнести несколько вариантов исполнения кузова:

• Базовый – SUV.
• Пикап – четырехдверный, пятиместный (стандарт) и вариант с увеличенными габаритами пикапа УАЗ «Патриот».
• Фургон – двухдверный, двухместный.
• Фургон – четырехдверный, пятиместный.
• Кабриолет – двухдверный, двухместный.

Поставить заднюю подвеску от другого автомобиля

Этот прием самый дорогостоящий и трудоемкий. Кроме покупки непосредственно подвески от другого автомобиля (например, от Toyota Supra), включайте в список и покупку нового редуктора заднего моста, а так же запчастей для задней многорычажной независимой подвески от другого авто. Так же придется купить новый карданный вал и сланец крепления карданного вала.

После покупки всего необходимого, придется провести ни один час за сварочными работами для установки все запчастей, но результат вас приятно удивит. Кроме, непосредственно, лифта, улучшится управляемость автомобиля и жесткость подвески.

Оснащение внедорожника

В салонах официальных дилеров УАЗ «Патриот» предлагается в пяти вариантах комплектации, при этом в самом богатом исполнении автомобиль обладает:

В качестве опций для внедорожника возможно применение:

• блокировки дифференциала для заднего моста;
• дополнительного отопителя;
• предпускового подогревателя;
• лебедки;
• тягово-сцепного устройства;
• окраски «Металлик».

Установка пневмоподвески

Все, кто когда-либо устанавливали пневмоподвеску на свой внедорожник самостоятельно, скажут вам, что особых премудростей там не нужно. Для этого потребуется обычный набор инструментов и хотя бы минимальные знания в области ремонта автомобиля. При установке пневмоподвески не нужно вносить изменений в базовую конструкцию автомобиля, вы лишь дополните ее, сделаете более комфортной.

Элементы пневмоподвески, подушки, фиксируются специальными держателями между мостом и рамой.

Плюсы данного приема в том, что установив пневмоподвеску затраты на обслуживание и ремонт заметно сократятся. Наличие данного гаджета исключит провисание кузова и улучшит управляемость при большей загрузке, повысит комфортность управления автомобилем. Еще большим плюсом является перераспределение массы автомобиля, а это значит, что нагрузка на рессоры уменьшится, следовательно, увеличится срок службы самих рессор, их элементов и креплений.

Внешний образ

Конструкция и габариты кузова УАЗ «Патриот» формируют внешний образ классического внедорожника. Кроме того, дизайн характерный для внедорожника подчеркивают следующие решения:

• накладные элементы передней и задней защиты;
• широкие колесные арки с защитными вставками;
• мощные линии штамповки капота;
• прямые стойки кузова;
• боковые подножки;
• большая задняя дверь;
• высокий клиренс;
• верхние рейлинги;
• прямая линия боковых стекол;
• крупная двухлинзовая головная оптика с лентой ходовых огней;
• размашистые наружные зеркала с повторителями поворотов.

Все эти решения совместно с большими габаритами УАЗ «Патриот» делают внедорожник узнаваемым, указывают на мощность и надежность автомобиля.

Результаты и дополнения

Итак, если провести лифт подвески Патриот, мы увидим массу положительных моментов. Мы установили колеса большего диаметра и редукторные мосты, тем самым увеличили клиренс. Ход подвески тоже увеличился, а вот вероятность пробоя подвески, наоборот, уменьшилась, ведь увеличились углы въезда и съезда. В нашем внедорожнике повысился ход при полной нагрузке, а так же грузоподъемность автомобиля и проходимость на местности.

Лифт УАЗ Патриот своими руками, может, конечно, дать и некоторые отрицательные моменты, как например ухудшение управляемости на дорогах общественного пользования, подъем центра тяжести, более быстрый износ карданных валов за счет увеличения углов работы крестовин.

Но все эти сложности возникнут лишь в том случае, если не провести дополнительные работы, такие как:

• замена амортизаторов на более жесткие и с большим ходом;
• установка более длинных тормозных шлангов;
• дополнительная регулировка развал схождения;
• в раздаточной коробке придется заменить шестерни для изменения передаточных чисел.

Производство российских вездеходов

Ульяновский автозавод создан в 1941 году на базе эвакуированного автосборочного производства Московского завода ЗИС. Поэтому первой автомашиной, выпущенной предприятием, является ЗИС 5В. В дальнейшем завод перешел на выпуск грузовиков ГАЗ АА и производил полуторки до середины пятидесятых годов. Дальнейшим развитием стало изготовление внедорожников, первым из которых был легковой ГАЗ-69, переданый с Горьковского автозавода. Все последующие модели полноприводных автомобилей были уже собственной заводской разработкой.

Наибольшей популярностью обладал автомобиль с полным приводом под индексом УАЗ-469 (в дальнейшем 3151), а модельный ряд предприятия составили следующие автомашины:

• легкие грузовики;
• микроавтобусы;
• легковые модели.

Кроме того, на базе указанных автомобилей было освоено изготовление большого количества специальных транспортных средств.

После завершения работы не стоит сразу отправляться в дальнее путешествие, сначала проведите ходовые испытания на небольших расстояниях, тем самым проверяя работу подвески, рулевого управления и других жизненно важных систем автомобиля. При необходимости, следует повысить или же понизить уровень подвески. Лишь после этого, можно смело отправляться в путь.

Лифт подвески Патриота своими руками позволит не только сэкономить средства, но и увеличить проходимость вашего внедорожника. Только вам решать, какими приемами воспользоваться, сколько времени, сил и денег потратить, но и от вас же зависит конечный результат.

Всего доброго и удачи на дорогах!

Особенности модели

Описание УАЗ Патриот показывает достаточно комфортный салон машины, который получил регулируемые водительское и пассажирские кресла. Теперь водитель сможет подобрать высоту, а пассажиры изменить угол наклона спинки сиденья. Модели последних трех лет немного короче предшественников, но изменения длины кузова на вместимость салона не повлияли. Внутри машины появилось много мест для хранения различных мелочей, что так важно для путешественников. Ниже представлено фото салона УАЗ Патриот.

Изменилась и система управления стеклоподъемниками, она находится на дверях салона и работает от аккумулятора. Новая конструкция моста сделала УАЗ этой серии еще более устойчивым. На моделях старше 2013 года стоит южнокорейская коробка передач и немецкая тормозная система от Bosh. В конце 2021 года машина претерпела еще один масштабный рестайлинг, что очень пошло на пользу ее внешнему виду. Она стала более современной и привлекательной.

В модели этого года поменялась:

• оптика, причем при покупке всех опций можно получить светодиодные ходовые огни;
• крепление бампера вместо рамы к кузову;
• зеркала заднего вида;
• радиаторная решетка приобрела привлекательные ломаные линии;
• вклеенные стекла;
• задние огни теперь заходят на бока, стоп-огни находятся на самом верху задней центральной двери (картинка ниже).

Уаз patriot 2010 — 2014, поколение i — вся информация

• Вы смотрите поколение, которое уже отсутствует в продаже. Больше информации о модели можно найти на странице последнего поколения:
• Последнее поколение УАЗ Patriot

Все поколения УАЗ Patriot

Модель UAZ Patriot – это полноприводный автомобиль класса SUV. Машина имеет пятидверный цельнометаллический кузов. В серийное производство на Ульяновском автозаводе Patriot запущен в 2005 году. Предшественниками модели являются УАЗ-3162 «Симбир» и УАЗ-3160, выпускавшиеся в 2000-2005 годах и 1999-2002 годах соответственно.

Кузов и многие технологические решения были позаимствованы именно у «Симбира». В производстве автомобиля Patriot используются иностранные элементы и комплектующие: гидроусилитель руля ZF, сцепление Luk, фары Bosch, приборная панель RAR и коробка переключения передач Dymos.

Производитель разработал несколько модификаций авто: Patriot Дизель, Cargo, Pickup и Patriot Sport. Последняя версия отличается укороченной колесной базой и сокращенным до 960 литров объемом багажного отсека. Грузоподъемность Patriot Sport составляет 600 килограмм при весе в 2021 килограмм, что на 50 килограмм меньше оригинального Patriot.

Функционал автомобиля напоминает о его родстве с моделью УАЗ-3160. В серийное производство UAZ Patriot Sport был запущен в июле 2010 года.

Видео

• ширина 1 900мм
• длина 4 340мм
• высота 1 910мм
• клиренс 210мм

Двигатель Название Топливо Привод Расход До сотни

УАЗ Patriot играет в «царя горы» на берегах Байкала. Так Ульяновский автомобильный завод решил отметить свое 70-летие .

Не большие, но настоящие (Jeep Cherokee,Land Rover Defender 110,Mitsubishi Pajero,Nissan Pathfinder,SsangYong Rexton II,Toyota Land Cruiser Prado,UAZ Patriot)

В этот обзор мы решили собрать машины, на которых можно смело отправиться в любые путешествия, невзирая на состояние дорог или их полное отсутствие.

На российском рынке представлено немало истинных вездеходов, но мы решили ограничиться среднеразмерными моделями. Главный критерий наличие полного внедорожного арсенала и рамная конструкция. А вот цена дело второе.

Ведь в этот сектор попадают и доступные модели отечественного производства, и самые передовые зарубежные разработки.

15 23 сентября 2010

Игры “Патриотов” (Patriot Sport)

По задумке производителя новая модификация внедорожника должна привлечь к нему внимание городских покупателей. При этом «Patriot Sport» сохранил неплохие внедорожные качества.

3 31 августа 2010

• Ищите отзывы о УАЗ Patriot?
• Посмотреть отзывы о УАЗ Patriot

Автомобиль УАЗ Patriot информация о модели, компалектации, характеристики на CarsWeek

Выйдя на рынок осенью 2005 года, Уаз Патриот заменил внедорожник УАЗ-3160 (Симбир), выпускавшийся с 1997 по 2004 г. От предшественника, UAZ Patriot унаследовал рамный кузов, шасси, мотор подключаемый полный привод, но в отличие от Симбира выглядит современно.

Кроме того, множество элементов Патриота иностранные. В частности, фары, стартер и генератор немецкой фирмы Bosch, передняя панель от иранцев из AIDCO, комбинация приборов от RUR, сцепление и гидроусилитель руля от концерна ZF Friedrichshafen AG, а механическую пятиступенчатую коробку передач производит корейская фирма Dymos

UAZ Patriot оснащается четырехцилиндровым бензиновым двигателем ЗМЗ-409.10 объемом 2,7 литра, мощностью 128 лошадиных сил, либо турбодизельным 2,3-литровым 116-сильным мотором IVECO F1A.

Максимальная скорость бензиновой версии составляет 150 км/ч, а турбодизельной 130 км/ч. Средний расход топлива у первого варианта равен 13,2 литра, а у второго 11,2 л на 100 км пути. Автомобиль имеет следующие габариты: длина – 4647 мм, ширина – 2080 мм, высота – 1900 мм. Снаряженная масса равна 2070 кг.

Максимально укомплектованный УАЗ Патриот с бензиновым двигателем, стоимостью 615 000 рублей, оборудован антиблокировочной системой (ABS), кондиционером, электроприводом и обогревом зеркал, передними электростеклоподъемниками, подогревом сидений, противотуманками, литыми дисками и MP3-системой.

Патриот Спорт

UAZ Patriot Sport короче обычного “Патриота” на 36 см и легче на 50 кг. Кроме того, Спорт отличается отсутствием рейлингов на крыше.

Топовая модификация внедорожника УАЗ Патриот Спорт 2011 года выпуска, стоимостью 545 000 рублей, оснащается 136-сильным мотором и оборудуется литыми дисками, спойлером, MP3-магнитолой, подогревом передних сидений, кондиционером, электростеклоподъемниками передних дверей, электроприводом и обогревом зеркал заднего вида и противотуманными фарами.

UAZ Patriot Sport выпускается с 2010 года. Габариты автомобиля следующие: длина – 4340 мм, ширина – 2100 и высота – 1910. Снаряженная масса — 2075 кг. Модель “Спорт” короче обычного Патриота на 360 мм. Объем багажного отделения составляет 960 литров.

Зачем лифтовать подвеску?

Увеличение высоты подвески, в первую очередь, способствует повышению проходимости автомобиля, за счет увеличения углов свеса, переката. Основные узлы автомобиля — коробка передач и двигатель при этом также поднимаются над землей. Кроме того, открывается возможность установки колес большего диаметра, нежели стандартные. Правда для этого придется немного доработать арки.

Ну а кто-то просто желает побольше комфорта при движении по традиционным «российским» дорогам, чему мешают штатные пружины, рессоры и маленькие колеса.

Еще одним поводом к лифтингу подвески Патриота будет тот факт, что заводские рессоры плохо переносят загрузку автомобиля (от 500 кг), они начинают сильно изгибаться, могут даже сломаться. По сути, на УАЗ Патриоте лифт подвески сводится к поднятию рамы относительно мостов со всеми элементами их крепления. Однако, передний мост отличается от заднего в способах крепления (а значит в способах лифта): в первом случае это пружины, во втором рессоры.

Способы увеличения дорожного просвета

Итак, всего можно выделить несколько способов тюнинга подвески УАЗ Патриот:

• При помощи проставок, которые устанавливаются под пружины или рессоры, тем самым поднимая автомобиль.
• Путем замены стандартных элементов подвески увеличенными и усиленными. При таком варианте необходимость в проставках отпадает.
• Установка пневмоподвески вместо штатной. Это довольно трудоемкая работа, к тому же дорогостоящая. Конечно, плавность хода автомобиля с пневмоподвеской выше, чем при других вариантах. Однако, если часто ездить по пересеченной местности, пневмобаллоны долго не протянут, так как в них постоянно будут лететь песок, грязь, мелкие камни.

Таким образом, лучшим вариантом из всех — является установка увеличенных и усиленных упругих элементов подвески, поскольку установка проставок не решает проблем с прочностью штатных упругих элементов. А если принять во внимание тот факт, что УАЗ Патриот лифтуют, кроме всего прочего, для большей максимальной грузоподъемности, вероятность их поломки увеличивается в несколько раз.

Проставки используют, в первую очередь, по причине их экономической целесообразности. Перед их установкой желательно знать о следующих моментах:

• нужно использовать проставки только из качественных материалов, которые не дают «усадки». Например, из полиуретана;
• высота проставки не должна превышать 3 см;
• проставку нужно ставить между пружиной и кузовом, не между витками пружины!

Комплект лифта

Если не хотите заморачиваться с подбором запчастей по отдельности, можно приобрести комплект для лифта подвески на УАЗ Патриот, например фирмы РИФ. Такой комплект способствует быстрому монтажу всех элементов без каки-либо трудностей, так как все детали с вероятностью 100% подойдут на свои места без доработок. Стоит отметить, что это «удовольствие» не дешевое — стоимость таких комплектов может достигать 50 000 рублей.

Итак, что же входит в комплект лифта подвески УАЗ Патриота:

• рессоры задние;
• стремянки;
• передние пружины, увеличенные по высоте;
• втулки рессор;
• задние, передние амортизаторы с увеличенным усилием;
• серьги рессор.

разница «на лицо»

Поначалу, после лифта вы можете не узнать ваш Патриот, настолько «по-другому» он будет выглядеть. Например, из под переднего бампера могут выглядывать рычаги и редуктор моста. Да и сбоку автомобиль будет выглядеть иначе, возможно старые колеса теперь будут казаться слишком маленькими. Зато теперь можно будет преодолевать препятствия ходом, без страха повредить какие-либо элементы подвески или кузова.

https://youtube.com/watch?v=FvaLnZWi120%3Ffeature%3Doembed

Лифт задней подвески — особенности

Лифт задней подвески на УАЗ Патриот заслуживает особого внимания. На практике, простая замена штатных трехлистовых рессор четырехлистовыми, установка проставок — не дают должного эффекта. На кочках, лежачих полицейских будет заметен пробой подвески, разного рода неадекватные колебания задка. А через некоторое время придется снова лезть под машину, поскольку четырехлистовые рессоры просядут, нивелируя весь лифт.

Если принять во внимание тот факт, что на многих УАЗ Патриот владельцы ставят сзади «калитку» под запасное полноразмерное колесо + силовой бампер, то тем более нужно ставить усиленные рессоры, увеличенные по высоте и с большей максимальной нагрузкой. Выбирать лучше из проверенных фирм: Tough Dog, Ironman, РИФ. Бывалые путешественники рекомендуют рессоры марки РИФ, отмечая их высокую надежность, ничуть не меньше, чем у первых двух марок. Но, при этом, стоимость рессор марки РИФ раза в 2 меньше.

Оптимальным вариантом будет использование усиленных рессор РИФ с лифтом +50 мм и дополнительной нагрузкой 150–300 кг. Вес этих рессор даже больше, чем у четырехлистовых от УАЗ Патриот Пикап, поэтому для их монтажа нужно быть готовым к серьезным физическим нагрузкам, если конечно делать все самостоятельно. Поскольку рессоры имеют большой изначальный изгиб (без нагрузки), при их монтаже нужно будет отпускать весь мост, при этом обязательно проследите за тормозными шлангами и трубками, чтобы их не повредить.

крепление стабилизатора нарастили

К рессорам дополнительно нужно приобрести: набор полиуретановых втулок, серьги, удлинённые стремянки. Перед монтажом втулок, их лучше всего смазать мылом или смазкой. После лифта косточка заднего стабилизатора может не совпасть с ухом стабилизатора, ее длину необходимо нарастить на те же 50 мм. Ну а если еще поставить амортизаторы с газовым подпором и усилием +30%, например «шток-авто», то о пробоях подвески и посторонних звуках в салоне можно забыть.

Трудности при лифте передней подвески

Не смотря на то, что на заднюю подвеску в дальних путешествиях и лесных вылазках приходится значительная нагрузка (полный багажник, люди), передняя подвеска также испытывает высочайшие нагрузки. Нужно помнить, что передний мост принимает большую часть веса двигателя, а в некоторых случаях это еще и дополнительные килограммы от установленной лебедки, силового бампера — более 100 кг.

Правильному лифтингу подвески УАЗ Патриот будет способствовать установка усиленных пружин, увеличенных по высоте. Для этого подойдут пружины «KYBRD 5081» или «Toch Dag», оба варианта дают увеличение дорожного просвета + 50 мм. Можно подобрать и другие пружины, главное, чтобы толщина прутка была не менее 16 мм. Также, нет смысла ставить слишком высокие пружины, поскольку возрастает нагрузка на мост. Желательно установить  более мощные отбойники от «газели».

Теперь необходимо заменить еще и штатные амортизаторы, длина которых не соответствует высоте новых пружин. Подойдут модели высотой 34,5 -57 см, например фирмы Tokico. Ну а еще придется заменить тормозные шланги более длинными. Кроме того, при лифте более 5 см, придется восстанавливать «кастор», каждое увеличение высоты на 1 см сбивает его на -0.64°. Неправильный угол кастора отрицательно влияет на управляемость. Причем, менять кастор в ШОПК (поворотный кулак) нет смысла, поскольку это не решает проблем, связанных с разворотом моста.

Поворачивать мост необходимо потому, что подшипник хвостовика при больших значениях лифта получает масляное голодание. Повернуть мост можно с помощью тюнингованных «клюшек» или согнутых заводских. А также, путем использования «дропбоксов», кастор плат, сайлентблоков со смещенным центром. Тут надо отметить, что дропбоксы, касторплаты на Патриот массово никогда не производились.

Вдобавок, одна из главных проблем при большом лифте подвески — биение кардана, возникающее вследствие непараллельности осей хвостовиков. Тут может понадобиться удлинение переднего и заднего карданов, с таким расчетом: при лифте +80 мм — нужна проставка толщиной 15–25 мм вперед и 15 мм назад. А еще, так называемая тяга Панара начинает работать на скручивание, решается путем покупки готового комплекта удлинения этой тяги.
