Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

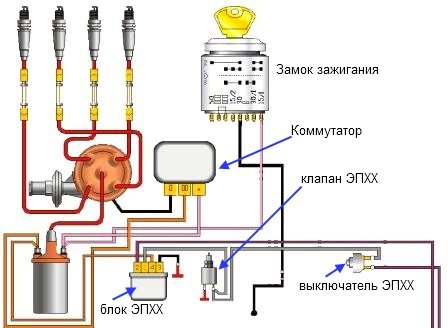

Схема подключения замка зажигания, катушки, свечей и модуля на газели с 402 и 406 двигателем

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Катушка зажигания

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Распиновка замка зажигания Газели 5 контактов

Качество системы зажигания иномарок и отечественных авто сказывается на работоспособности автомобилей. Явные неполадки отзываются частыми сбоями или невозможностью запустить мотор своевременно. Виновником проблем в большинстве случаев является электрическая часть замка зажигания.

Грузовые машины семейства ГАЗ и автобусы могут подводить своих хозяев из-за сгоревших либо окислившихся контактов. Чтобы восстановить работоспособность узла, рекомендуем изучить, как выглядит схема замка зажигания Газели.

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

• формирование достаточного заряда с низким вольтажом;
• поднятие заряда до высоких значений;
• перераспределение импульса между свечами в заданной производителем последовательности;
• искрообразование на кончиках свечных электродов;
• своевременное воспламенение топливовоздушной смеси.

Для запуска вращения коленвала двигателя используется встроенный под капотом стартер. Напряжение на него начинает подаваться после проворота ключа в крайнее положение.

Ремонтные работы с замком

Водитель может столкнуться с ситуацией, в которой после вращения ключа мотор не отзывается. Одной из вероятных причин является плохое соединение в контактах или была нарушена схема подключения замка зажигания Газели. Провести ремонт можно самостоятельно в гаражных условиях.

При каждом новом пуске двигателя стартер может запускаться не с первого раза, а после 3–4 попытки. Винить аккумулятор не всегда правильно. Искать причину стоит в замке зажигания, там, где стоит его выключатель.

Тестирование начинается с разъединения электрической колодки. Далее, небольшим куском проволоки с разъизолированными кончиками (жучек 6-7 см длиной) замыкаем контакты в подходящих к замку проводах колодки. Необходимо заранее уточнить, какие провода будут замкнутыми в первом положении ключа по схеме. Далее, аналогичным жучком на непродолжительное время (1-2 секунды) замыкаем контакты стартера.

Если все сработки тестируются правильно и отзываются на действия водителя, то необходимо проводить ремонт контактной группы или замка в целом. Операция начинается с демонтажа кожуха. На следующем этапе удаляем пластиковую крышку, за которой скрывается непосредственно выключатель замка зажигания.

Неисправности коммутатора — симптомы и признаки

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки. Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника.

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести

Диапазон напряжений – от 6 до 16 Вольт;рабочий уровень напряжения – 13,5 Вольт;обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов;

ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания? Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания? При его выходе из строя, у двигателя могут выделяться следующие неисправности:

• Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
• А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Схема электропроводки Газель 402 двигатель

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Родной 402 двигатель для Газели

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Электрическая система автомобиля Газель

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку.

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель – двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

Электрическая схема проводки Газель 402 двигатель

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

• Вследствие естественного износа проводов;
• Расслоения изоляции из-за естественного старения;
• Механических повреждений (перегибы, задиры);
• Коротких замыканий в той или иной электроцепи;
• Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

• Высоковольтные провода;
• Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
• Катушка зажигания;
• Реле уровня заряда АКБ;
• Контактная группа блока предохранителей;
• Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

• Подкапотное пространство;
• Салон автомобиля;
• Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

• Поворачивают распределитель против часовой стрелки.
• Будьте готовы к тому, что обороты мотора возрастут.
• Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
• Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Бесконтактная система зажигания (рис. 1) включает в себя приборы:

Рис. 1. Схема бесконтактной системы зажигания

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.

Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Сопротивление обмоток при температуре (25±10) °С, Ом:

вторичной. 13 000–13 400

Развиваемое вторичное напряжение максимальное, В. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом К3 коммутатора.

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

• Двигатель начинает устойчиво работать на всех режимах;
• Улучшается пуск «на холодную»;
• Нормализуется расход топлива;
• Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

Схема проводки для буханки с инжекторным двигателем.

При ремонте электропроводки в таком автомобиле найти готовую схему подключения сложно – производитель не включил её в инструкцию по эксплуатации.

Считается, что схема подключения электроприборов у автомобилей УАЗ буханка с инжекторным двигателем практически полностью соответствует схеме, которая используется у авто с карбюратором, но в реальности они отличаются.

Для решения проблем управления автомобилем, связанных с проводкой, используется 2 схемы подключения – стандартная на буханку с карбюраторным двигателем и инжекторная для ГАЗ – 69 «Козел».

Объединение сведений из этих двух схем позволяет ремонтировать либо заново прокладывать проводку в инжекторной буханке.

Вместо схемы инжекторного ГАЗ – 69 может использоваться схема системы электронного управления двигателем, поэтому водители советуют возить её с собой вместе со схемой проводки на карбюраторном двигателе буханки.

Эти источники позволяют управляться с проводкой инжекторной буханки по всему автомобилю, но для некоторых электронных узлов, если они не предусмотрены стандартной схемой подключения.

В таком случае стоит обратиться на специализированные форумы – более опытные владельцы буханок могут не только подсказать решение возникшей проблемы, но и поделиться недостающей для этого схемой, если их автомобиль такой же модели, что и неисправный.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

• Датчик Холла;
• Высоковольтные провода (лучше силиконовые);

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор.

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Исторический экскурс

История УАЗ 31514 началась задолго до девяностых годов – от легендарного УАЗ 469 в мирные годы хотели получить больше функциональности, что привело к его глубокой модернизации.

В результате чего появилась его «гражданская» версия УАЗ 469Б, которую от предшественницы отличали:

• Ведущие мосты лишились бортовых редукторов, обеспечивающих колоссальную проходимость на бездорожье;
• С автомобиля сняли предпусковой подогреватель;
• Кузов открытого типа комплектовался брезентовым тентом;
• Силовым агрегатом служил двигатель УМЗ-414 мощностью 80 л.с.

Справочно: металлический тент, а позднее и стеклопластиковый предлагался в качестве дополнительной опции. Также производитель сумел снизить расходы – цена существенно не изменилась.

Рестайлинг

Производитель не стал останавливаться на полученном результате, и в 1993 году вывел в свет новую модель – УАЗ 31514, которая полностью заменила на заводском конвейере УАЗ 469.

• Силовым агрегатом УМЗ-4178 карбюраторного типа, объемом 2,5 литра;
• Также на автомобиль устанавливался двигатель ЗМ3-4021.10, который при равных параметрах выдавал на 3 л.с. больше;
• На поздних модификациях устанавливался дизельный двигатель ЗМЗ-5143.1, оснащенный турбонаддувом;
• Жесткая крыша стала нормой, и устанавливалась на конвейере;
• Передняя подвеска стала пружинной (рекламное видео тех лет строилось именно на этом улучшении);
• Автомобиль получил муфту отключения передних колес;

Справочно: двигатель ЗМ3-4021.10 был интересен благодаря своим соответствиям нормам экологичности ЕВРО-2. В такой комплектации автомобиль мог продаваться за рубеж.

Особенности электросхемы

Среди самых заметных особенностей УАЗ 31514, отличающих его от предшественников – раздельное лобовое стекло с перенесенными под крышу редукторами стеклоочистителей. Благодаря этому решению проводка УАЗ 31514 получила дополнительный жгут проводов для их подключения.

Также на автомобиле появилась ранее опробованная на предшественнике бесконтактная система зажигания, состоящая из (по порядку):

• Низковольтной катушки зажигания;
• Транзисторного электронного коммутатора;
• Датчика-распределителя (трамблера);
• Электрических свечей зажигания;
• Блока плавких предохранителей;
• Аварийного прерывателя;
• Добавочного электрического сопротивления;

Справочно: Проводка на схеме обозначена заглавными буквами цветов – К (красный), Г (голубой), Ж (желтый), З (зеленый).

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

Обратите внимание на форму контактной пластины:

• Она имеет загнутые концы – датчики расположены вертикально;
• Ровная – датчики крепятся горизонтально.

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

• Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
• Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
• Тщательно затяните все крепежные винты, чтобы устранить люфты.
• Запустите двигатель.

Электросхема в ее простейшем варианте

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера – возможность убрать мягкую крышу, а вместо электропакета – полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Стартер

На автомобиле УАЗ-469 стартер подключен практически напрямую, через замок зажигания и реле. Более никакой электроники в схеме зажигания попросту нет. Даже в более современном «Хантере», который внешне не каждый автолюбитель отличит от УАЗ-469, электросхема гораздо сложнее. Управляющий импульс с реле зажигания идет сразу на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались плавкие предохранители, которые шли только на освещение и генератор. В целом опытному владельцу УАЗ-469 электросхема просто не нужна. Разобраться в этом автомобиле можно за несколько минут.

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Схема электропроводки для буханки с карбюраторным двигателем

Для подключения электроприборов к системе автомобиля с карбюратором используется схема старого образца – разработанная для автомобилей УАЗ буханка 1954 – 1984 года выпуска.

Зачем может понадобиться схема электропроводки для такого автомобиля? Необходимость в инструкции по проведению проводов в автомобиле может появиться не только если исправляется какой-то дефект, мешающий эксплуатации транспортного средства, но и тогда, когда проводка прокладывается заново.

Стоит помнить, что схем для автомобиля с карбюраторным двигателем две. Первая – простая, в которой отсутствует электронный блок управления карбюратором (этот элемент появился уже после 1984 года и в старые схемы не входит).

Вторая – немного более сложная (учитывается подключение блока управления карбюратором). Такая схема должна применяться, если необходимо подключение к работе всех электронных систем автомобиля, а не только зажигания и необходимого для управления автотранспортным средством минимума.

Для проведения проводов по упрощённой схеме достаточно протянуть провод от аккумуляторной батареи через тумблер на зажигание для появления искры, и второй – через реле и кнопку на стартер для обеспечения возможности завести двигатель.

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

• В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
• После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
• Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
• Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
• Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

• Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
• С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
• Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
• Следующим этапом будет установка крышки контроллера на место и диагностика . Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
• Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

• Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
• Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
• Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
• Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
• Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Зачем выставлять зажигание?

Схема подключения узлов в системе зажигания Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

• Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
• Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
• Нормализуется расход горючего, в противном случае он может быть повышенным.
• Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Проверка

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1.

• Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.
• Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.
