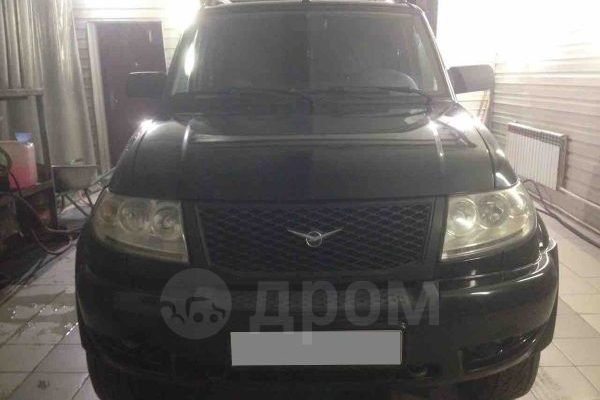

Каков принцип работы электроподогрева двигателя на УАЗ Патриот?

УАЗ Patriot 2016, двигатель бензиновый 2. 7 л. , 135 л. , полный привод, механическая коробка передач — другое

УАЗ Патриот, 2014

УАЗ Патриот, 2015

УАЗ Патриот, 2016

на заведенном двигателе как циркулирует ОЖ через котел?

Там клапан стоит. Он не даёт не заведеном моторе через себя жидкость пропускать.

Подскажите правильную установку, откуда брать вход в котёл и куда врезать выход из котла.

У меня подача сделана в блок забор с патрубка радиатора на фото посмотри внимательно там видно. Схема конечно не идеальная но работает по времени ставлю чють дольше.

Да всегда пожалуйста пиши коли че.

В основном мотор но схема не идеальная.

Он получаеться по всей системе гоняет или как

Простым ключем откручивается.

офигеть я уже не знаю как еще и чем отвернуть уже все грани попортил

не знаю друг легко открутился

я думаю может как нибудь по другому подключить

вы как болт с блока откручивывали

У меня установлен с другой стороны через печку уже три года, считаю у вас более правильное решение, по теплу наверно переделаю, патрубки все равно менять нужно. В -36 он меня подвел не было циркуляции видимо тосол закристолизовался, погреет минут 5 и вырубается, короче ревизия системы охлаждения по теплу нужна.

У меня тоже через печку установлен (Старт-турбо с насосиком встроенным), но вижу один минус — штуцера у подогревателя зауженного сечения, подключал через переходники из комплекта, для печки это не очень хорошо, возможно даже снизился поток через радиаторы печки.Рассмотрел вот теперь эту схему. Тут тоже не все гладко. В данном случае помпа двигателя тянет часть ОЖ через подогреватель из блока — это частично снижает проток через основной радиатор и радиатор отопителя.Летом будет мешать охлаждению.

На газели так монтировал раньше, через блок забор жидкости шел, прогрев более рационально происходит, а через патрубки печки отопителя зимой особо жары не чувствуется.

Я давно поставил .Очень помогает. Вещь просто необходима.

Удобная штука когда розетка есть под боком. И что важно совсем недорогая.

Да я если куда-то выезжаю беру удлинитель и поближе к розетки.

Характеристики

Старт-М– предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодный период года.

Рекомендации по установке:

Рукава не должны иметь перегибов и «горбов»!

Принцип работы электроподогревателя:

Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать и поступать в рубашку охлаждения двигателя. Место нагретой жидкости занимает более холодная. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах, а аварийный термовыключатель предотвращает выход из строя подогревателя при отсутствии в нем охлаждающей жидкости (двойная степень защиты) . Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Установка и техническое обслуживание:

Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания (см.Руководство по эксплуатации).

Технические данные электроподогревателя:

• Номинальное напряжение — 220 В
• Потребляемая мощность — 1; 1,5; 2 кВт

1) Горизонтальное исполнение исключает возможность попадания охлаждающей жидкости в электрическую часть подогревателя; 2) Клапан шариковый обеспечивает направленность циркуляции ОЖ, защищает электроподогреватель от перегрева и делает подогрев более эффективным при различных схемах монтажа; 3) Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию ; 4) Термовыключатель (аварийный) обеспечивает выключение электроподогревателя в аварийных ситуациях (недостаточное количество охлаждающей жидкости или ее отсутствие), при выходе из строя терморегулятора; 5) Кнопка возврата термовыключателя обеспечивает включение термовыключателя при аварийном срабатывании, что делает эксплуатацию электроподогревателя более безопасной, долговечной и удобной.

Преимущества при использовании:

• Гарантированный пуск двигателя автомобиля в холодное время года
• Экономия времени при прогреве двигателя
• Экономия топлива
• Защита трущихся деталей двигателя при запуске в холодное время года от преждевременного износа, что увеличивает ресурс ДВС
• Защита окружающей среды за счет уменьшения выброса выхлопных газов

• Двойная степень защиты включает;терморегулятор и аврийный термовыключатель встроенные в электроподогреватель.
• Удобство включения (возврата в рабочее положение)аврийного термовыключателя.
• Литой алюминиевый корпус и малые габариты позволяют удобно разместить подгреватель двигателя в подкапотном пространстве.
• Оптимальная подобраная мощность нагревательного элемента подогревателя для любых типов двигателей автомобилей и транспортных средств.
• Подогреватель поставляется в единой упаковке с монтажным комплектом.
• Монтажный комплект адаптированный к определенному автомобилю включает все необходимые детали и комплектующие для монтажа.
• Подробная пошаговая инструкция по монтажу.
• Доступная цена компенсирующая издержки и неприятности,связанные с запуском двигателя в холодный период года.
• Простота и удобство монтажа.

Монтажный комплект для монтажа электроподогревателя Сибирь на автомобиль УАЗ с карбюраторным двигателем УМЗ 414,417,421

ВНИМАНИЕ ! Монтаж электроподогревателя Сибирь на автомобили УАЗ с карбюраторным двигателем УМЗ 414,417,421 рекомендуется прово­дить специалистами на станции технического обслуживания.

Перед началом монтажа и эсксплуатации электроподогревателя Сибирь внимательно прочтите руководство по монтажу.

Комплект поставки электроподогревателя :

Примечание: в случае необходимости предприятие может по Вашему заказу изготовить и выслать нобходимые для монтажа детали .

Рекомендации по монтажу подогревателя

• Слить охлаждающую жидкость, отвернув сливную пробку блока цилиндров, прочистить отверстие.
• Нанести герметик на резьбу штуцера К1/4 и ввернуть его вместо сливного крана ( Рис.1 ).
• Закрепить кронштейн на электроподогреватель болтами М6*45 при помощи пружинных шайб и гаек.
• Нарезать рукава длиной: входной L=400 мм и выходной L=600 мм.
• Вывернуть болт крепления правой подушки опоры двига­теля, затем кронштейн с подогревателем закрепить этим болтом ( Рис.1 ).
• Входной рукав надеть на штуцер К1/4 и соединить с вход­ным патрубком подогревателя. Затянуть хомуты ( Рис.1 ).
• Разрезать рукав, соединяющий патрубок радиатора отопителя и кран в головке цилиндров на расстоянии 60мм от ме­ста выхода рукава из отверстия в кузове. Укоротить кусок рукава со стороны крана на 25мм. Вставить в разрез рукава тройник и уплотнить соединения, затянув хомуты ( Рис.1 ).
• Соединить тройник и выходной патрубок электроподогре­вателя выходным рукавом, затянуть хомуты ( Рис.1 ).
• Убедиться, что рукава проходят на достаточном расстоя­нии от выпускной трубы и выпускного коллектора.
• Заполнить систему охлаждения двигателя охлаждающей жидкостью.
• Зафиксировать электрошнур на кузове автомобиля так, чтобы не было контакта с подвижными и нагревающимися частя­ми двигателя.

Подготовка к работе

• Проверить соединение на предмет течи.
• Запустить двигатель автомобиля и дать ему поработать в течение 5-10 минут. Затем остановить двигатель и при необхо­димости добавить охлаждающей жидкости.
• Подсоединить электроподогреватель к сети.
• По истечении 2-5 минут работы электроподогревателя, проверить входной и выходной рукава. Выходной рукав должен быть теплее входного

ВНИМАНИЕ ! Эксплуатацию электроподогревателя мож­но производить только после прогрева двигателя до ра­бочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных про­бок в системе охлаждения.

Порядок установки подогревателя 220 В

Самым простым решением установить подогреватель является обращение на сервисную станцию. Стоимость работ в этом случае не превысит 1,5 тыс. руб. Однако, на практике самостоятельная установка не является более сложной задачей, чем завести двухтактный двигатель.

В общем виде алгоритм работ для установки подогрева двигателя для легковых авто выглядит так:

• Слив антифриза . Весь объем удалять не нужно – сливается порядка 2 литров со сбором в отдельную емкость.
• Отсоединяются гибкие патрубки в месте установки.
• Устанавливается подогреватель с подсоединением к замкнутому контуру, с соблюдением конструктивных особенностей.
• Конечная сборка . Этап предусматривает надежную фиксацию патрубков, розетки обеспечения питания.
• Пополнение уровня охлаждающей жидкости .

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом. После этого будьте уверены – машина готова к зимней эксплуатации.

В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В. В таких приборах мощные нагревательные элементы обеспечивают достаточно быстрый прогрев мотора зимой.

При этом часто автомобилисты отдают предпочтение таким устройствам отечественного производства, среди которых и предпусковой подогреватель «Альянс».

Такое решение зачастую обусловлено тем, что отечественные приборы стоят дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель на рынке оборудования для подогрева силовых установок появился достаточно давно, и продукция его пользуется спросом.

Как установить электроподогреватель двигателя на уаз 409

Для всех подогревателей ЗАО «Лидер» разработаны монтажные комплекты. Они могут идти в единой упаковке с подогревателем или продаваться отдельно. Монтажный комплект представляет собой набор всех необходимых деталей для установки. Все под рукой! Не нужно бежать в магазин и срочно искать запчасти! Каждый монтажный комплект снабжен подробной инструкцией по установке с фотографиями. Соблюдая ее требования, Вы можете установить подогреватель самостоятельно. Как показывает практика, даже самостоятельная установка занимает всего 2-4 часа (у профессионалов на СТО – еще быстрее). С инструкциями по установке подогревателей Вы также можете ознакомиться прямо сейчас на сайте. Выберите интересующий номер монтажного комплекта или наименование марки автомобиля.

Подогреватель двигателя Спутник 1,5 кВт КМ-0033 для УАЗ 3163 Патриот с дв. ЗМЗ 409

Сопутствующие товары и аксессуары:

Установка Северс М на Уаз Патриот с двигателем 409

Установка Северс М на Уаз Патриот с двигателем 409.10 модель с 2011 года

Подогреватель охлаждающей жидкости Северс М, врезается в систему и подключается к 220 В. Работает по принципу Охлаждающая жидкость (тосол) нагревается, и расширяясь, вытесняет более холодную, обеспечивая направленную циркуляцию жидкости через электроподогреватель и рубашку охлаждения двигателя.

Для установки понадобится монтажный комплект №33

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); герметик типа «Автосил» (для герметизации резьбовых соединений); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

Нарезать рукав резиновый отрезками выходной рукав L2=390 мм; входной рукав L1=350 мм.

Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек

Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Снять защиту (брызговик двигателя) с левой стороны.

Отвернуть сливную пробку из блока двигателя (рис. 3) и слить ОЖ.

Отвернуть передний болт крепления рулевого редуктора

(рис. 2 стрелка Б).

Закрепить кронштейн с подогревателем болтом рулевого редуктора через шайбу из комплекта

Предварительно надев хомуты S20-32 установить тройник в разрыв шланга, таким образом, чтобы боковой отвод был направлен к подогревателю.

Выходной рукав с хомутом надеть на штуцер, установленный вместо пробки, закрепить соединение хомутом (допускается подрезка выходного рукава для исключения перегибов).

Залить через входной рукав в подогреватель 250 мл ОЖ.

Надеть на входной рукав хомут и надеть рукав на отвод тройника, затем закрепить соединение хомутом.

Заполнить систему охлаждения.

Сетевой провод следует проложить и зафиксировать ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить. Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава. Через 3-5 минут выключить подогреватель.

Если я правильно понял, то у тебя сейчас подключено, как на этом рисунке . Забор ОЖ со сливного крана на блоке под коллектором, а подача в «подачу» печки.

А при включении подогревателя ты закрываешь кран(я нарисовал его), что бы теплая ОЖ шла не через печку, а сразу в блок через краник под циферкой №2 . И тройник(я нарисовал) должен быть расположен именно так, как и нарисован (отводом вниз и отвод направлен именно в эту сторону) .

То есть, Забор ОЖ с блока (сливной краник), а подача тёплой ОЖ в обратку печки . Как на этом рисунке .

Если так, то куда отвод тройника повернуть . Как по №1 или под№2 (номера нарисованы) .

№1- верхний патрубок радиатора, №5 -Термостат, №2 — нижний патрубок радиатора, №3 — Сливной краник в блоке двигателя, №4 — Тонкая трубка заливной горловины радиатора. К этой трубке подсоединен шланг от расширительного бачка.

Есть 4 варианта:

1 вариант: забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер.

2 вариант: забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. Но, я слышал, что при таком варианте подключения возможна потеря эффективности работы печки салона .

3 вариант: забор ОЖ сделать из под датчика указателя температуры (аварийного) через переходник. Подача нагретой ОЖ в блок двигателя через штуцер, где сейчас стоит сливной краник. Подогреватель необходимо разместить как можно ниже относительно сливного крана.

4 вариант: Забор ОЖ с сливной пробки блока двигателя через штуцер, подача нагретой жидкости в обратку печки. Врезанный в обратку тройник сделать отводом вверх, чтобы ОЖ текла в сторону помпы.

Мне кажется, что самый идеальный вариант в моём случае под №1. Он и проще и доступнее, а самое главное, что там соблюдены сразу все правила установки: а) Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах (вход подогревателя и выход из подогревателя). б) Вход подогревателя должен соединяться с нижней точкой системы охлаждения; выход из подогревателя с верхней точкой. в) Вход в подогреватель НЕ должен располагаться выше точки присоединения к двигателю. (Я его постараюсь установить ниже нижнего патрубка радиатора), как изображено на этой фотографии:

Но на форуме кто-то писал, что установил подогреватель, как в варианте №1. Нагрев идет, но малоэффективно, т.к. подогреватель часто отключается из-за сильно нагретой жидкости в самом себе.

Второй вариант не очень, т.к. печка может начать хуже работать.

Третий вариант слишком замудрён, да и переходник нужен, чтобы аварийный датчик можно было обратно вкрутить.

Четвёртый вариант вроде такой же, как и у тебя подключено .

ГЛАВНОЕ, ЧТО БЫ ЭФФЕКТИВНО И БЫСТРО НАГРЕВАЛСЯ ДВИГАТЕЛЬ . КАК ДУМАЕШЬ, КАКОЙ ВАРИАНТ САМЫЙ ОПТИМАЛЬНЫЙ . ИЛИ ЕСТЬ У ТЕБЯ НА ПРИМЕТЕ ЕЩЁ СХЕМА .

Примеры промышленных устройств

Серийное производство подогревателей двигателя 220В налажено как для отечественных моделей, так и для установки на любой автомобиль. Для установки на модель ВАЗ подойдут предпусковые подогреватели следующих моделей:

• Устройство «Беспризорник» . Модель рассчитана на установку на авто Волжского автозавода с учетом размеров патрубков. Стоимость не превышает 1,3 тыс. руб.
• Изделие «Старт мини» . Имеет простую конструкцию с созданием естественной термосифонной циркуляцией в контуре. Стоимость – около 1 000 рублей. Имеет несколько модификаций для установки на разные моторы.
• Модели типа Старт – М1/М2, Сибирь-М также обеспечат подогрев двигателя для отечественных моделей. Ценовой диапазон от 1000 до 1800 рублей.

Среди моделей нового поколения выделяют подогреватели Северс-М, которые оснащены аварийным выключателем, и адаптированы к некоторым популярным моделям иностранных производителей.

При необходимости выбрать предпусковой подогреватель двигателя 220В следует обратить внимание на продукцию компании Hotstart из США. Здесь удастся найти модели самой разной степени сложности:

• Линейка TPS . Имеет широкий ряд вертикальных моделей в зависимости от диаметра патрубка у термостата или выпускаются со встроенным термостатом. Отличаются компактностью и ремонтопригодностью.
• Линейка устройств типа CB, SB, CL, WL, EE . Отличается горизонтальной компоновкой, мощностью от 1,5 до 5 кВт, и предназначена для установки с моторами от 2,0 л до 10,0 л.
• Модель типа HOTflow . При необходимости поставить эффективный подогреватель с помпой, стоит обратить внимание на устройства этой группы. Мощность образцов расположена в диапазоне от 1 до 144 кВт.

В последнее время установка предпускового подогревателя двигателя стала возможна с моделями китайских производителей. При этом такие изделия зачастую оснащены специальными розетками. Кто устанавливал бюджетные модели, знает, что основное неудобство подогревателей 220В – необходимость открывания капота при каждом подключении. Именно поэтому часто выбор делается в пользу автономного подогревателя. Поэтому выносная розетка является существенным преимуществом некоторых моделей.

Особенности управления отопителем УАЗ Патриот

Забор поступающего извне в салон внедорожника воздуха осуществляется с помощью нагнетающего вентилятора через воздухозаборник. Перед тем как попасть в отопитель, воздух проходит через радиатор системы охлаждения, где нагревается и следует в салон через фильтр очистки. В зависимости от положения регулятора, этот поток воздуха, попадая на отопители, либо остывает, либо нагревается. В устройстве отопителя салона УАЗ Патриот имеются специальные сопла, через которые при включённой печке тёплый воздух попадает в салон. Расположены они в центральной области панели приборов и по её бокам.

Для регулирования воздушного потока в вертикальном/горизонтальном направлениях дефлекторы имеют шторки, которые можно поворачивать в нужную сторону на требуемый угол. Есть такие дефлекторы и на заднем отопителе. Если в машине задний ряд сидений пустой, дополнительную печку можно отключить, что позволит немного разгрузить двигатель – для этого имеется специальная кнопка.

Устройство подогревателя

• Клапан шариковый — обеспечивает направленную циркуляцию повышенной температуры жидкости через подогреватель в системы охлаждения двигателя.
• Терморегулятор — обеспечивает оптимальный прогрев двигателя, не позволяет подогревателю нагреваться выше заданной температуры, что защищает устройство от перегрева и экономит электроэнергию.
• Сливная пробка — дополнительная возможность, обеспечивающая легкий доступ для слива охлаждающей жидкости через сливное отверстие в подогревателе только в подогревателях 2,0 и 3,0 кВт.

Установка электроподогревателя на 409 движок

Сообщение Азат » Ср окт 26, 2016 13:05

Сообщение Азат » Ср окт 26, 2016 13:47

Сообщение Blondi13 » Ср окт 26, 2016 13:51

Сообщение Азат » Ср окт 26, 2016 14:13

Сообщение Джон89 » Ср окт 26, 2016 15:00

Сообщение Джон89 » Ср окт 26, 2016 15:07

Сообщение Азат » Ср окт 26, 2016 15:20

Сообщение Азат » Ср окт 26, 2016 15:21

Сообщение Джон89 » Ср окт 26, 2016 17:04

Сообщение Джон89 » Чт окт 27, 2016 08:01

Сообщение Джон89 » Чт окт 27, 2016 08:08

Сообщение Азат » Чт окт 27, 2016 08:44

Сообщение Джон89 » Чт окт 27, 2016 11:50

Сообщение Николай54 » Чт окт 27, 2016 12:30

Сообщение Азат » Чт окт 27, 2016 12:46

Сообщение Джон89 » Чт окт 27, 2016 13:02

Сообщение Николай54 » Чт окт 27, 2016 13:06

Сообщение Джон89 » Чт окт 27, 2016 13:30

Сообщение Азат » Чт окт 27, 2016 14:08

Сообщение дед юра » Чт окт 27, 2016 14:14

Сообщение Джон89 » Чт окт 27, 2016 14:19

Сообщение КАРГОнец » Вт ноя 15, 2016 19:11

Сообщение Азат » Пт ноя 18, 2016 07:34

Спасибо КАРГОнец за подробности. На днях уже успел поставить подогрев и вот хочу опубликовать свои фотки и маленькую инструкцию по установке: Вот как выглядело всё до начала работ Сам набор для подогревателя

Отправлено спустя 5 минут 1 секунду: Два дня были морозы до -28. На ночь оставлял машину на подогреве, на утро вышел проверить — всё идеально работает, температура ОЖ показывает 60 градусов и ГБО начинает работать практически сразу.

Предпусковой подогреватель 220V

Сообщение Андрей28 » Чт фев 24, 2011 08:18

Читал, слышал, даже устанавливал (Вебаста).

Теперь — живу в доме (гаража нет, пока) и хочу разогревать машины от 220 вольт.

В идеале хочется: подогреватель (кипятильник) в систему охлождения, датчики температуры (чтобы не перегреть), электропомпу (для принудительной циркуляции), подзарядку аккумулятора (на всяк случай), включение печек салона. Все это можно вполне купить по запчастям и сколхозить (как говорят у нас на форуме) самому. Но вдруг есть готовое решение, о котором я — не знаю. Да и вообще, может кто делал себе, а стало быть подскажет нюансы и хитрости.

А что, красота. Мотор- теплый, салон — теплый, стекла — оттаявшие, вышел, сел и поехал. Да и электричество — дешевле топлива, и ресурс двигателя и. много чего.

Сообщение Aleksandr_89 » Чт фев 24, 2011 08:44

Сообщение Андрей28 » Чт фев 24, 2011 08:47

Сообщение Партизанский » Чт фев 24, 2011 08:48

Выбери что нравится — вышлю почтой при необходимости

Сообщение Андрей28 » Чт фев 24, 2011 08:52

Партизанский писал(а): Северс.

Сообщение Партизанский » Чт фев 24, 2011 09:02

Сообщение Андрей28 » Чт фев 24, 2011 09:02

Да и расположение этого подогревателя (для нормальной самоциркуляции) мне не нравится.

А с помпой его можно поставить.

Собственно это и была моя изначальная мысль.

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:09

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:11

Сообщение Партизанский » Чт фев 24, 2011 09:12

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:15

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:16

Сообщение Андрей28 » Чт фев 24, 2011 09:18

Сообщение Андрей28 » Чт фев 24, 2011 09:42

Северс — просто котел. Но нет таймров включения, включения печек салона, короче автоматики нет. А хотелось бы воткнуть с вечера и не париться об этом.

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:47

Сообщение Партизанский » Чт фев 24, 2011 09:48

Таймер там механический в комплекте идёт, вставляется в розетку на 220В, выставляется на нужное время и подаёт питание в подогреватель. Штука простейшая, автоматики никакой нет. Эберспёхер ещё посмотри (конкурент Вебасты), у них тоже решения подобные вроде были:

Сообщение Aleksandr_89 » Чт фев 24, 2011 09:49

Сообщение Андрей28 » Чт фев 24, 2011 09:50

Сообщение ГАВРИЛОВ » Чт фев 24, 2011 09:51

Сообщение Андрей28 » Чт фев 24, 2011 09:56

Но у них всю электронику — можно отдельно купить. Но не дешево. Зарядка аккумулятора MultiCharger 12В 3А. 6610 рублей

Надо сделать так: Розетка (таймер — Китайский

Виды подогревателей, особенности

Компания предлагает на выбор ряд моделей с разной конструкцией и техническими характеристиками. В большинстве случаем устройства предназначены для использования на отечественных легковых и грузовых авто – ВАЗ, ГАЗ, УАЗ, «ГАЗель» и пр. Но при этом установка подогревателя «Альянс» вполне возможна и на иномарки.

Каталог предпусковых подогревателей этой компании включает в себя модели:

«Альянс-2-ПЦ»

Единственная в перечне модель резервуарного типа, в конструкцию которой входит насос, обеспечивающий циркуляцию охлаждающей жидкости по системе во время работы подогревателя. Благодаря этому обеспечивает более равномерный прогрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность нагревательного элемента составляет 2 кВт;

Эта модель бывает двух типов – на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но насоса у этой версии нет. Циркуляции жидкости – самотечная;

«Альянс -07»

Горизонтальная модель проточного типа с перпендикулярным расположением выводов. Предназначена для установки на авто, в конструкции которых используется укороченный патрубок обратки системы охлаждения и угловой подвод подачи антифриза на корпус термостата (ВАЗ классических моделей и некоторые переднеприводные модели). Мощность нагревательного элемента составляет всего 0,7 кВт, поэтому он больше годиться для поддержания температуры, а не нагрева охлаждающей жидкости;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным положением выводов. Первая версия предназначена для установки на автомобили ГАЗ, вторая же – универсальная и может использоваться на иномарках. Мощность нагревателя – 0,8 кВт;

Горизонтальная модель резервуарного типа с перпендикулярными выводами и мощностью 3 кВт. Этот обогреватель рассчитан на использование с двигателями грузовых авто;

Тип устройства сказывается на принципе работы. Если с резервуарным подогревателем, оснащенным помпой, все понятно – при включении насос обеспечивает циркуляцию, то самотечные следует рассмотреть подробнее, поскольку схема его функционирования достаточно интересна.

Установка предпускового подогревателя УАЗ Patriot

Задача : установить предпусковой подогреватель «Бинар 5Д компакт» для УАЗ Patriot. Брал непосредственно у производителя (Теплостар).

Комплект впечатляет, 44 пункта в списке. В комплекте помпа Бош.

Комлект Бинар 5Д компакт

Ставить планирую на правое крыло, где незадействованные винты под крепление бачка торчат — видимо, придется изготовить адаптер, позволяющий штатный кронштейн Бинара насадить на эти винты.

Врезаться, видимо, буду перед теплообменником СРОГ. Тонкий момент — управлять планирую с сигналки, при этом есть возможность подключить корректное управление климатической установки (новая панель), так, чтобы при работе Бинара и при прогреве до 40 С автоматически включался малый обдув лобового стекла (вне зависимости от установленного режима климатической установки).

Установка Бинара 5Д на УАЗ Patriot

За установку предпускового подогревателя официальный дилер просит 10 тыс. руб. (работа). Спрашивается, какого художника так дорого?

1. Берем пластину 10х10 см и изготавливаем адаптер для родного кронштейна Бинара, чтобы закрепить его на шпильках на правом крыле (на этих шпильках в бензиновых версиях крепят дополнительную помпу).

2. Из комплектной полосы изготавливаем кронштейн для крепления помпы на один из винтов крепления бачка омывайки.

3. Под передним пассажирским сиденьем находим люк для доступа к топливному баку, снимаем лючок обратки (который без проводов), сверлим в нем дырку 8мм, ввинчиваем топливозаборник, кидаем топливопровод до топливного насоса (длина его около 30 см).

4. В этом же месте под баком крепим топливный насос, используя незадействованное ушко крепления доп. защиты, прокидываем топливную магистраль до места установки Бинара.

5. Прокладываем жгут Бинара — плюсовая часть потом подключится к аккумулятору, минусовая — к винту земли на блоке ЭСУД на правом крыле. Провода в салон вводим через штатный уплотнитель жгута под климатической установкой. Долго думал, как их туда прокинуть — жгут тугой. Все оказалось просто — нужно со стороны капота выдавить этот резиновый уплотнитель внутрь салона, дальше уже в салоне размотать прилегающую изоленту, чтобы уплотнитель начал перемещаться по жгуту, после чего продевая провода и дергая уплотнитель туда-сюда, все прекрасно ложится. Изолентой приматываем новые провода равномерно по окружности жгута, чтобы диаметр не сильно увеличился — все. Как тут и было. Ставим уплотнитель на место.

6. Сливаем штатный тосол. По цвету 1 в 1 моча. Я поменял его на нормальный красный антифриз. Мыл систему 2 раза, заливая примерно по 10 л воды. Сливал, выворачивая пробку внизу радиатора. На 2-ой раз дополнительно вывернул пробку на блоке цилиндров — вылилось не много.

7. Монтируем Бинар и помпу. Шланг от ЖМТ отключаем от теплообменника СРОГ и перетыкаем на вход помпы. Выход помпы на Бинар, выход Бинара — на теплообменник СРОГ. Все получилось красиво, размер бачка омывайки менять не пришлось — все влезает, также доступ к масл. фильтру остался без изменений.

8. Подключаем жгуты, питание. Запускаем. Ура, работает! У меня зажегся со 2-го раза — пока топливо дошло до Бинара. Выхлопная труба сильно греется, даже в теплоизоляции — внимательно — по возможности минимизируем соприкасающиеся жгуты.

Дорабатываем штатный кронштейн — вид спереди

Открываем люк под передним пассажиром (сиденье придется снять)

Откручиваем лючок обратки

Что там, в глубине?

Сверлим дырку 8мм, вкручиваем топливозаборник

Прокладываем топливную магистраль до топливного насоса

Инструкция требует повернуть выход насоса чуть вверх

Бинар — готов к имплантации

Штатная моча. В красном ведре выглядит зеленой

Подвод шлангов к Бинару

Общий вид всех соединений

Продолжу рассказывать об установке предпускового подогревателя Бинар 5Д компакт. Сегодня часть 2-ая, заключительная. Речь пойдет о подключении Бинара к сигнализации и климат-контролю Патриота (новая панель).

Итак, Бинар установлен и протестирован. Осталось настроить рюшечки:

I. Удаленный запуск

Штатный пульт управления позволяет программировать до 3-х независимых времени старта подогрева. Вроде бы удобно, но практика показала, что часто планы меняются, в результате к машине подходишь, когда она уже успела прогреться и поостыть. К тому же, все равно каждый раз таймер приходится реактивировать вручную. Гораздо удобнее запускать подогрев удаленно, незадолго до выхода из дома или с работы. Возможно два варианта удаленного запуска: через GSM-модем или через дополнительный канал сигнализации. Поскольку современные сигнализации с обратной связью обладают неплохой дальностью, остановился на второй варианте. К тому же с брелока запустить гораздо проще, чем через СМС, да и сам GSM-модем стоит немало.

К штатному разъему GSM-модема на Бинаре подключаем фишку с 2-мя изолированными проводками на конце (входит в комплект). Провода эти необходимо нарастить и прокинуть внутрь салона к месту установки сигнализации (я предусмотрительно сделал это на первой этапе). Далее, покупаем стандартное автомобильное реле в комплекте с колодкой и подключаем стандартным образом к сигнализации. Один конец обмотки — к +12В, второй — в выходу доп. канала сигналки. Обращаем внимание на положение диода, подключенного параллельно обмотке — катод (отмечен полоской) должен быть подключен к +12В. Два провода, идущие от разъема GSM-модема Бинара, подключаем к нормально разомкнутым контактам реле. Все! Бинар стартует при замыкании контактов более 0.3 сек (при активации соответствующего канала сигнализации).

II. Управление прогревом салона при подогреве

В Патриотах сейчас ставят микропроцессорные блоки климат-контроля с моторизированными заслонками. Было бы грех не воспользоваться продвинутыми возможностями по отоплению салона, предоставляемые этим устройством.

Блок климата имеет специальный вход питания, предназначенный для включения отопления в режиме предпускового подогревателя. Таким образом, если на основном входе (с ключа зажигания) питания нет, но появилось питание на входе предпускового подогревателя, блок переходит в специальный режим. В этом режиме, вне зависимости от текущего положения кнопок и крутилок температуры и режима обдува включается режим рециркуляции (забор воздуха из салона), максимальная температура обдува и режим «В ноги». Работа блока климата в режиме предпускового подогревателя индицируется желтым подмигиваием центральной крутилки. По прошествии 5 минут, режим «В ноги» сменяется на режим «В ноги и в лицо», после чего будет удерживаться до конца работы предпускового подогревателя. Скорость вентилятора при этом будет соответствовать положению штатной крутилки вентилятора, но не более 4-ой скорости, и не менее 1-ой. Т.е. даже если вентилятор выключен, все равно обдув будет включен на 1-ой скорости. Таким образом, сразу отпадает масса сложностей по настройке крутилок для правильного прогрева салона – все будет сделано за нас умной электроникой! При включении зажигания блок климата автоматически перейдет к штатному режиму, даже если Бинар еще работает. Таким образом, этот режим не будет мешать работать Бинару в режиме догревателя в дороге.

Что же нужно сделать, чтобы все это заработало? Под капотом в жгуте Бинара есть колодка для подключения реле – необходимо установить его и закрепить ушко реле (я прикрутил к свободному отверстию на Бинаре винтом М6 небольшой длины). Вместе с проводами для пульта управления Бинара в салон должны быть прокинуты два провода из жгута Бинара (черный и бело-черный). Эти провода предназначены для включения вентилятора отопителя салона. При выключенном Бинаре они замкнуты, при включении Бинара и достижении 40 градусов, бело-черный провод повисает в воздухе, а на черный подается питание +12В. Таким образом, эти провода необходимо включить в разрыв питания вентилятора, дополнительно подключив черный провод к разъему блока климата, отвечающего за режим предпускового подогревателя.

Снимаем крышку вещевого ящика, вынув оси внутрь, далее снимаем его рамку, выкручивая несколько саморезов. В открывшемся пространстве слева видим небольшой блок (ШИМ-контроллер скорости вращения вентилятора). К нему подходит оранжевый, черный и красный провод, а выходит красный и синий (они идут к вентилятору). Разрываем красный провод со стороны разъема с 3-мя проводами. К разорванному красному проводу, идущему к разъему, подключаем черный провод от Бинара, к другому концу – бело-черный. Дополнительно, к черному проводу подключаем проводок и прокидываем к блоку климата.

Снимаем нижнюю часть центральной панели, откручиваем блок климата. Отключаем разъемы от блока климата и ищем пустое пространство между красным и бело-синим проводом в нижнем ряду одного из разъемов. Это и есть контакт подключения питания в режиме предпускового подогрева. К сожалению, в разъеме отсутствует ответная часть контакта. НО! Порывшись в жгуте рядом с блоком климата, был обнаружен никуда не подключенный зелено-желтый провод с искомым контактом, замотанный изолентой. Подозреваю, что этот неподключенный провод является К-линией для диагностики блока климата. Ну раз он не используется, перепрофилируем его для других целей. Небольшой кусочек провода с ответным контактом был отрезан, обрезанный зелено-желтый провод заизолирован, а полученный таким образом ответный контакт вставлен в разъем блока климата и подключен через небольшой удлиняющий провод к точке подключения черного провода из жгута Бинара.

Осталось выбрать удобно место для пульта управления Бинара. Фактически, необходимость в нем отпала, он нужен только для настройки времени работы Бинара и мониторинга температуры и ошибок. Я расположил его между прикуривателем и розеткой 12В. Приклеил на толстую клейкую ленту.

Искомый контакт — между красным и бело-синим (слева, нижний ряд)

Неожиданная находка — неиспользуемый контакт, замотанный в изоленте рядом с блоком. Обрежем его

Вставляем обрезанный провод с контактом в гнездо

Подключение проводов из жгута Бинара в разрыв питания вентилятора (до блока ШИМ-регулятора оборотов)

Подключение питания блока климата

Подготовка к креплению пульта управления

Замена привода дворников УАЗ Patriot

Где то на 70 000 км пробега разбило посадочное место дворника и он слетел с оси. с Кроме того — заводской привод с

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

• Темы без ответов
• Активные темы
• Поиск
• Наша команда

Предпусковой подогреватель на 409 двигатель

Сообщение денис 1234 » Сб окт 26, 2013 12:36

Сообщение alchert » Сб окт 26, 2013 14:36

Сообщение денис 1234 » Вс окт 27, 2013 11:06

Сообщение alchert » Вс окт 27, 2013 17:40

Сообщение денис 1234 » Пн окт 28, 2013 15:38

Сообщение alchert » Вт окт 29, 2013 07:49

Сообщение Николай54 » Ср окт 30, 2013 11:26

Сообщение денис 1234 » Ср окт 30, 2013 15:10

Сообщение alchert » Ср окт 30, 2013 18:31

Сообщение Возмущенный » Пн ноя 04, 2013 14:20

Машина 13года 409двигатель. Купил подогреватель Старт тюменский 1,5кВт на коробке написано 405-409двигатель. Из установочного комплекта взял только штуцер который завернул вместо сливной пробки на блоке остальное вообще не из той оперы. Котел установил на двигатель в самом низу возле шкива коленвала. Там сбоку есть два технологических отверстия с резьбой на М8 к ним и прикрутил кроншнейн котла. Кронштейн подгонял по месту (гнул, точил, наваривал). Котел встал вертикально как и положено, от защиты снизу зазор 10мм. Подачу врезал в корпус термостата. Датчик температуры пересверлил левее в бобышку, а на место датчика врезал отвод 90градусов с резьбой на обоих концах М18х1,5 (отвод был куплен в магазине по грузовикам), завернул его в корпус с ниткой уплотнительной намазав фиксатором-герметиком. Собрал все шланги, залил антифриз- вилку в розетку, прошло 1,5 часа на улице около ноля градусов. Потрогал рукой голвка, блок все полностью горячее. Завожу — завелась как обычно заводится горячий двигатель с полтычка обороты сразу встали на 800. По БК показания температуры двигателя 75градусов. Цель достигнута, все работает, ждем морозов. Вот фотки.

Сообщение Nalik » Чт ноя 19, 2015 18:29

Как установить подогрев двигателя на уаз патриот

Подогреватель предпусковой электрический АВТО+ СПУТНИК для моделей УАЗ Патриот 1,5 кВт предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодное время года.

Внимание: ограниченное количество товара в наличии!

Пример самодельного подогревателя

Принцип действия подогревателя основан на свободной циркуляции охлаждающей жидкости в замкнутом контуре системы охлаждения. Устройство для нагрева жидкости встраивают параллельно радиаторам. Ускоренную циркуляцию жидкости обеспечит дополнительный насос, где естественной скорости движения жидкости будет не достаточно.

Для того чтобы изготовить электроподогреватель двигателя собственными силами, потребуются:

• Кусок трубы . С одного конца потребуется отверстие под установку нагревательного ТЭНа. В разных концах трубы подготавливаются отверстия для установки штуцеров.
• Электрический ТЭН . Мощность подбирают с учетом размера двигателя и емкости системы смазки – от 400W до 2kW.
• Два штуцера с учетом диаметров патрубков системы охлаждения.
• Кусок кабеля и вилка для подключения ТЭНа к сети 220В.

Для собранной конструкции требуется обеспечить установку под наклоном. Это обеспечит возможность движения антифриза. Дополнительно, прежде как установить подогреватель, обеспечивают его тепловую изоляцию.
