Как выглядит двигатель 402 на УАЗ? Как называется модель, характеристики и преимущества которой известны

Более шести миллионов единиц за годы выпуска

Осень 2017 года была отмечена такой новостью: входящий в холдинг «Соллерс» Заволжский моторный завод официально объявил об окончательном снятии с производства одной из наиболее массовых в истории моделей – самого «каноничного» «Волговского» мотора «3M3-402». Вообще, для автозаводов данная модель не производилась уже с 1997-го года,  и последнее десятилетие 402-й двигатель делали сугубо для удовлетворения спроса вторичного рынка. Который (спрос), доказывая, что ничто не вечно под Луной, по-видимому, совершенно иссяк. Последний, 6 125 136-й экземпляр двигателя «3M3-402» был выпущен 10 октября 2017 года. И отправился, по сообщению пресс-службы предприятия, вовсе не в музей, а к потребителю. Все подробности о моторах «3M3-402» далее.

В массовом серийном производстве «3M3-402» был с 1985-го по 1997-й годы. Созданный для «Волги ГАЗ-24-10», он устанавливался также на микроавтобусы «РАФ» и «ЕрАЗ»; на внедорожники «УАЗ-469»; на многие «ГАЗели» и «Соболи» 90-х годов выпуска (до 1997 года). «УАЗ»ики с «Волговскими» моторами «3M3-402» выпускались в период перехода с устаревшего двигателя «УМЗ-417» на «УМЗ-421». Эксплуатационная практика данных машин показала, что «3M3- 402» и на внедорожниках достойно выдерживает все нагрузки, демонстрируя отличные производительность и надёжность. Но с запуском в серию собственного, 421-го мотора, надобность в нём у Ульяновского автозавода отпала. Немного об истории Заволжского моторного и мотора «3M3-402».

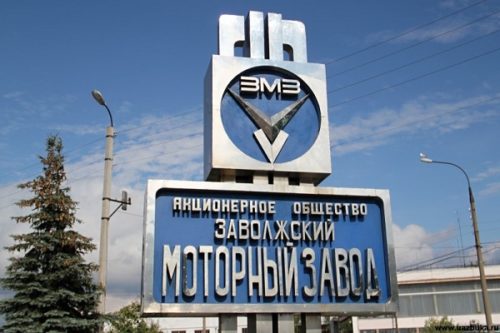

Об истории предприятия и двигателя «3M3-402»

3аволжский моторный завод находится в шестидесяти километрах от Горьковского автомобильного завода, и с самого дня своего основания выпускал продукцию, главным образом, для его нужд. Сначала, с 1956-го года, предприятие выпускало детали, запасные части и алюминиевое литьё для ГА3а. Но уже с 1958-го года начало работать как завод по производству двигателей – для комплектации автомобилей ГА3 и УА3.

Первый четырёхцилиндровый двигатель для «Волги ГАЗ-21» на 3M3 был выпущен в 1959 году. С 1963 года завод освоил производство не только четырёхцилиндровых «легковых» моторов, но и восьмицилиндровых – для грузовых машин «ГАЗ» и автобусов «ПАЗ». На пике своего развития 3аволжский моторный завод выпускал свыше 450 тысяч двигателей в год. Это первое в России двигателестроительное предприятие, которое сертифицировало систему менеджмента качества всего производства на соответствие требованиям международных стандартов «ИСО-9001».

С 2006 года 3аволжский моторный завод входит в машиностроительный холдинг «Соллерс». в сегодняшнем ассортименте предприятия – не только бензиновые, но и дизельные, и работающие на газе двигатели; в том числе и полностью соответствующие требованиям актуального экологического стандарта «Евро-5».

Двигатель «3M3-402» не является совершенно новой разработкой, созданной «с нуля». За основу при его создании был взят выпускавшийся с 1968 года мотор«ЗМЗ-24Д», модернизированный и оптимизированной для значительно изменившейся «Волги». Конструкционно «3M3-24Д»,в  свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения – мотору «3M3-21», который серийно выпускался с 1957 года.

Это были весьма прогрессивные для своего времени двигатели. Верхнеклапанные, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускным коллектором на левой и выпускным на правой сторонах головки цилиндров; с цепным (а не шестерёнчатым) приводом высоко расположенного распределительного вала.

Базовый двигатель 402-го семейства – «3M3-402.10», для легковых машин, в заводской комплектации предназначался для использования 92-го бензина. А модификация для такси и микроавтобусов – «3M3-4021.10» – была рассчитаны на бензин 76-й (80-й по-нынешнему). Поэтому в процессе эксплуатации некоторые владельцы «Волг» переделывали моторы, изначально рассчитанные на высокооктановый бензин, под более недорогое, всегда и везде имеющееся в наличии низкооктановое топливо. Поскольку, несмотря на то, что в СССР бензин стоил дёшево, и расход топлива 402-го мотора был существенно выше, чем у двигателей современных машин. А 76-м бензином можно было зачастую заправляться и бесплатно – из, так сказать, «сэкономленных» на работе запасов. Ведь все грузовики-среднетоннажники работали на нём.

«3M3-402» «задержался» на конвейере предприятия на долгие годы и был выпущен 6-миллионным тиражом не только из-за специфики советской экономики. Это был действительно хороший мотор, с очень приличным крутящим моментом, без явных провалов во всем диапазоне рабочих оборотов (максимальный – 182,4 Н.м). Обладавший отменной эластичностью. Потрясающая ремонтопригодность, дешёвые запасные части, простота конструкции также обеспечили ему повсеместную популярность и долгую жизнь на конвейере.

Разумеется, карбюраторный «3M3-402» не может сравниться с современными инжекторными двигателями – прежде всего, по показателям экономичности и экологичности. Но для 80-х годов он не только отвечал всем актуальным требованиям, предъявляемым к моторам его класса, но и соответствовал уровню аналогичной продукции ведущих мировых производителей.

Начиная с 1996-го года, Горьковский автозавод, оставшийся к тому времени единственным потребителем мотора «3M3-402», начинает выводить его из ассортимента силовых агрегатов, устанавливающихся на новые машины завода. На смену 402-му приходят инжекторные «3M3-406» и «3M3-409».

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине).
Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10»  равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было отмечено, «3M3-402» сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра.
Порядок работы цилиндров: 1-2-4-3.

Модификации двигателя «3M3-402»

• «3M3-402.10» – основной и самый распространенный вариант, со степенью сжатия 8,2, рассчитанный на использование 92-го бензина. Устанавливался на «Волги».
• «3M3-4021.10» – силовой агрегат со сниженной до 6,7 степенью сжатия, и предназначенный для использования 76-го бензина. Устанавливался на «Волги»–такси и микроавтобусы «РАФ» и «ЕрАЗ»
• «3M3-4022.10» – двигатель с форкамерно-факельной системой зажигания. Было такое перпективное направление в советском автопроме, как форкамерные двигатели. Они остались в ранге экспериментальных и мелкосерийных, не получив продолжения. Данный тип мотора отличался другой ГБЦ, впуском, выпуском, другим распределительным валом, изменённым карбюратором и вообще, более сложной конструкцией. Испытания показали, что этот, конструктивно более сложный мотор, не даёт заметных выгод в экономичности и прибавки в мощности. И данное направление нужно исследовать и испытывать далее. В 1992 году производство форкамерных двигателей, не доходя до массового серийного, было свёрнуто.
• «3M3-4025.10» (фактически, тот же «3M3-4021.10») и «3M3-4026.10» (фактически, тот же «3M3-402.10») – модификации для коммерческого грузового транспорта семейств «ГАЗель» и «Соболь».

Технические характеристики и параметры «3M3-402» в цифрах

• Рабочий объём– 2,445 л;
• Номинальная мощность, при 4500 об/мин. – 90 или 100 л.с.;
• Степень сжатия – 8,2 или 6,7;
• Максимальный крутящий момент (брутто) – 182 Н.м или 172 Н.м, при 2400-2600 об/мин;
• Порядок работы цилиндров – 1-3-4-2;
• Диаметр цилиндра – 92 см, ход поршня – 92 см;
• Масса – 181 или 184 кг;
• Расход бензина – 13-15 литров на 100 км в смешанном цикле;
• Рабочий ресурс, при соблюдении условий эксплуатации – не менее 200 000 км.

Отзывы владельцев«3M3-402»

Плюсами двигателя «3M3-402», о которых говорят почти все владельцы «Волг» с данными моторами, это: простота, исключительная живучесть и ремонтопригодность. Купить запасные части для данного мотора не является проблемой, и стоят они недорого.

Двигатель «3M3-402» довольно легко, по сравнению с другими моторами, выдерживает перегрев, работу в повышенной нагрузке и тому подобные сложные ситуации. Простота его устройства даёт возможность владельцу проводить обслуживание и ремонт мотора в обычной гаражной мастерской, без привлечения специального оборудования и высококвалифицированного персонала.

Типичные отзывы владельцев «Волг» и «ГАЗелей» с «3M3-402»:

«Двигатель «3M3-402» был на моей «Волге-31029». За всё время эксплуатации, пока у меня была эта машина (это , в общей сложности, более трёх лет) данный мотор подвёл меня только один раз: сломалась штанга – перестал открываться один из клапанов, а всё остальное время 402-й мотор работал как часы».

«Мотор «3M3-402» запускался на моей «Волге» со стартера в любые морозы, даже когда было под минус 35-40; без предварительного подогрева. Видимо, потому, что он был правильно настроен. Он вообще легко настраивается и регулируется».

« 402-й 3M3 реально мощный мотор и отлично тянет под значительной нагрузкой. Вот у меня не раз бывали ситуации, когда я по необходимости перегружал машину в 2 раза больше допустимой нормы, и автомобиль, хоть и цеплял неровности на дороге днищем, ехал спокойно и даже разгонялся до 80-ти километров в час».

«По надёжности и стабильности работы всё замечательно. Езжу уже 4 года, и поломок не было ни разу. Из недостатков можно отметить немалый расход топлива. Вообще-то все «Волговские» моторы немало кушают, но зато и имеют внушительный запас мощности. «Волга» – это машина тяжёлая. Следовательно, чтобы таскать такой вес, необходимо иметь мощный энергозаряжённый движок, таким и является 3M3 402й. Он предельно прост, надёжен, если соблюдать правила его эксплуатации и технического обслуживания».

«3M3-402» – это исключительно надёжный и живучий двигатель-работяга, при заботе о нём, он обязательно ответит добром. Мы сейчас все избалованы иномарками, машины с «3M3-402» – это, конечно, прошлый век. Но тем, кому не по карману приобретение современной иномарки, стоит доверять машинам с таким мотором. Он не очень раскошелит».

Самым известным «слабым местом»двигателя «3M3-402», о котором говорят многие владельцы «Волг», является задний сальник коленчатого вала, который является не чем иным, как верёвкой, пропитанной графитовой смазкой. Она удовлетворительно держит она до 2500-3000 оборотов в минуту, а после превышения данного порога её свойства теряются, и она начинает пропускать масло наружу. Замена сальниковой набивки на «3M3-402» решает данную проблему.

Есть немало примеров производства тюнинга и дополнительной проработки двигателя данной модели. Вплоть до оборудования его инжектором – полноценной системой электронного впрыска. Некоторые владельцы полностью реконструируют систему зажигания: превращают её в 2-х контурную (как в более современном моторе «3M3-402»), при этом устанавливаются два коммутатора, 2 катушки зажигания, и целиком прорабатывается датчик-распределитель.

Для форсирования двигателя «3M3-402» без потери его ресурса любители погонять увеличивают диффузоры карбюратора до 26/30мм, устанавливают распределительный вал и прямоточный выхлоп равного диаметра по всей длине. Такой тюнинг можно свободно проделать своими руками, и мощность двигателя на выходе составляет 120-130 лошадиных сил.

Для повышения эффективности отфрезеровывается головка блока цилиндров до высоты 93мм, под увеличение степени сжатия, что добавляет мотору ещё несколько «лошадей». Ещё более простой способ сделать «3M3-402» – это установить компрессор («SC-14» или «Eaton M90»), который будет дуть в карбюратор. Но, конечно, расходы, как финансовые, как и технологические, связанные с такими видами проработки, оказываются не совсем малыми.

Стоимость двигателя «3M3-402»

Предложения о продаже двигателя «3M3-402» фигурируют в ассортименте практически на всех интернет-ресурсах, представляющих вторичный автомобильный рынок. Его стоимость находится в пределах 80-120 тысяч рублей.

ЗМЗ 402 представляет собой доработанную модификацию прошлого поколения двигателя ГАЗ-24Д.

Модернизации подверглись все основные узлы и механизмы силового агрегата.

Двигатель ЗМЗ 402 имеет следующие технические характеристики:

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Устанавливался на автомобили «Волга», «ГАЗель», микроавтобусы «Латвия» и частично на авто Ульяновского автозавода.

Описание (конструкция, модификации, неисправности, обслуживание)

Двигатель ЗМЗ 402 классифицируется на отдельные модификации по степени сжатия топливной смеси.

Поскольку турбомодификаций таких моторов не существует, то все они делятся на три основные типа:

Соответственно, степень сжатия у них варьируется от 6,7 до 8,2.

На ЗМЗ 402 регулировка клапанов осуществляется согласно установленному регламенту. Для лучшей герметичности блок двигателя, отлитый из алюминиевого сплава, обрабатывается специальным веществом.

Основным преимуществом этого мотора является простота конструкции: он неприхотлив в обслуживании и достаточно вынослив. Несмотря на это, существует и минус – высокая вероятность перегрева во время работы.

Простота конструкции силового агрегата позволяет осуществлять его ремонт в обычных гаражных мастерских, не прибегая к помощи профессиональных квалифицированных специалистов. Эксплуатируется такая модификация двигателя на протяжении длительного времени.

Минусом конструкции принято считать задний сальник коленвала, который представляет собой веревку, пропитанную графитовой смазкой, держит она до 2500 об/мин. Соответственно, он не способен выдерживать нагрузку при работе на высоких оборотах коленчатого вала. Приводило это в большинстве случаев к выходу мотора из строя по причине нехватки смазочного материала в общей системе.

Помимо этого, в двигателе ЗМЗ 402 имелись и существенные недоработки. С такими можно было столкнуться, к примеру, в навесном оборудовании: карбюратор не был корректно настроен на подачу топлива. Последствием этого становился перерасход топливной смеси и неровная работа мотора на холостых оборотах. В результате это приводило к тому, что некоторые автовладельцы подвергали силовой агрегат тюнингу, устанавливая на него карбюратор от «Жигулей».

Нередко можно столкнуться с тем, что некоторые автовладельцы устанавливали на подобный двигатель инжектор. Впрочем, подобное изменение не нашло широкого распространения: конечный результат не оправдывал вложенных в процесс средств.

Основные недостатки двигателя

Из-за некоторых особенностей конструкции считается, что двигатели 402 морально устарели:

Некоторые специалисты не советуют эксплуатировать такой мотор на оборотах коленчатого вала, превышающих три тысячи: используемые в конструкции штанговые приводы не рассчитаны на стол высокие нагрузки из-за недостаточного зазора клапанов, в отличие от тех же суперкаров с аналогичными системами узлов. По этой причине проводить регулировку клапанов сложнее.

Несмотря на это, на ограниченных оборотах коленчатого вала двигатель ЗМЗ 402 инжектор способен создавать достаточную тягу. Особенностью такого мотора считается повышенная прочность конструкции.

Впрочем, основной причиной возникновения подобных проблем является неквалифицированное вмешательство в механизмы и узлы мотора.

Двигатель ЗМЗ 402 обладает правильной геометрией и достаточно тяжелой поршневой системой. Несмотря на то, что ход поршня не отличается величиной и составляет 92 миллиметра, мотор обеспечивает достаточный уровень тяги.

По сравнению с зарубежным автопромом, ход поршня в крайслеровском аналоге больше всего лишь на 8 миллиметров.

Многие специалисты придерживаются мнения, что двигатель ЗМЗ 402 не поддается тюнингу, поскольку рассчитан на низовую тягу при крутящем моменте на низких оборотах.

Но для повышения его производительности и эксплуатации можно выделить ряд существенных доработок:

• Как говорилось выше, мотор отличается неплохой геометрией. По этой причине мощность двигателя, по сути, почти полностью зависит от расположения фаз газораспределительного вала. Фазы вала устанавливаются в нейтральном положении. Тяга двигателя на холостых оборотах находится в прямой зависимости от выхлопной системы.
• По причине особой конструкции выхлопной системы на автомобилях с двигателем ЗМЗ 402 инжектор, превысить отметку в четыре тысячи оборотов силовой агрегат просто не способен. Чтобы снять данное ограничение на обороты, с него снимается резонатор и создается прямоточная выхлопная система. Проведение такой доработки позволит значительно повысить мощность мотора на уровне от трех тысяч оборотов коленчатого вала и выше.
• Подобные изменения требуют перенастройки карбюратора под увеличенное количество оборотов и установки более легкого «серединного» вала.

Несмотря на проведение подобных улучшений, на высоких оборотах мотор не будет иметь тяги, аналогичной той, что фиксируется на низких оборотах. Причиной этого становится необычная конструкция головной части цилиндров: так называемая «голова» имеет горизонтально расположенные каналы. Это приводит к тому, что при повышении оборотов поршневая система не получает необходимого количества топливной смеси, в отличие от работы на пониженных оборотах.

По сути, это и является фактором, по которому определяется верхний предел мотора в районе пяти-шести тысяч оборотов коленчатого вала в минуту.

Увеличение мощности двигателя

Чтобы значительно повысить мощность мотора, установленную на нем поршневую систему меняют на аналогичную стомиллиметровую, что приводит к увеличению его .

Впрочем, здесь есть и свой минус: такое изменение приводит к увеличению расхода топлива, который и без этого является слишком большим.

Существует еще один эффективный способ тюнинга двигателя ЗМЗ 402 инжектор. С этой целью на месте соединения головки блока цилиндров и впускного коллектора стачиваются металлические выступы и проводится полировка всех впускных каналов.

Конечно, такие доработки слегка изменят ситуацию к лучшему, но не стоит ждать от них чего-то невероятного: вряд ли они оправдают ожиданий автовладельцев.

Причиной этого является то, что подобные доработки направлены на снижение сопротивления движущихся деталей, несмотря на то, что в самой системе двигателя оно и так минимально. Исключением является, разве что, выхлопная система 402 двигателя.

Огромнейшим минусом двигателя ЗМЗ 402 инжектор, по мнению многих водителей, является его высокий расход топлива.

Минимальная величина расхода на сто километров составляет тринадцать литров. Собственно, по этой причине многие владельцы автомобилей «УАЗ», «Газель», «Волга» задаются вопросом: почему при столь высоком расходе топлива силовой агрегат не выдает достаточного уровня мощности?

Причиной этого являются устаревшие технологии, используемые при создании 402 двигателя на инжекторе, позаимствованные еще с 50-х годов прошлого века у зарубежных автоконцернов.

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Модификации мотора и на какие автомобили устанавливаются

Автомобильный двигатель ЗМЗ 402 инжектор подобной модификации устанавливается в основном на легковые автомобили «Волга» и микроавтобусы «РАФ». Зарекомендовал он себя как качественный и надежный, но слишком прожорливый в плане потребления топлива.

Силовой агрегат карбюраторного типа, который устанавливался на автомобили «Волга», микроавтобусы «ГАЗ» и автомобили с повышенной проходимостью, производством которых занимается Ульяновский автомобильный завод – УАЗ 402 двигатель.

Аналогичный карбюраторный двигатель бензинового типа, клапаны в котором располагаются в верхней части головки цилиндров. Устанавливался в основном на микроавтобусы семейства «ГАЗ» и 402 двигатель Газель.

Карбюраторный движок, в верхней части которого располагаются впускные и выпускные клапаны. Устанавливался в основном на автомобили небольшой грузоподъемности – микроавтобусы «ГАЗ» и ГАЗ-33021, можно встретить двигатель газель 402.

Поскольку с 2013 года на территории России вступил в действие закон, согласно которому автомобили должны соответствовать экологическому классу Евро-4 (теперь уже Евро-5), была произведена модификация ЗМЗ 402, и ему на смену пришел ЗМЗ 4052.2, который соответствует требуемому классу экологической безопасности.

Изменения последней выпущенной модификации

Последняя версия мотора включает в себя следующие изменения:

• Существенное изменение крышки клапанов, благодаря чему обеспечивается полная их герметичность.
• Измененная система вентиляции, повышенная эффективность дроссельной трубки. Благодаря этому количество выбрасываемых в атмосферу вредных веществ сократилось вдвое. Свою роль в этом сыграла и измененная система зубчатого приведения в действие газораспределения мотора.
• Функция регулировки системы зажигания.

По сравнению с предыдущими модификациями перевыпущенный силовой агрегат показал себя с лучшей стороны:

• значительно снизился расход топлива,
• повысилась мощность,
• улучшился уровень экологичности.

Устанавливаться новая версия будет на все автомобили, выпускаемые ООО «ГАЗ».

Преимущества старого ЗМЗ-402 перед современными двигателями

Если кому-то довелось владеть автомобилями Уаз, Волга или Газель ранних годов выпуска, тот обязательно сталкивался с двигателем ЗМЗ-402 или его Ульяновскими аналогами.

Когда-то и у нас в семье был Уаз 469 1976 года выпуска, как раз таки с двигателем ЗМЗ-402 под 76-80-ый бензин, рабочим объёмом 2445 см3, мощностью в 76 л/с, со степенью сжатия 6,7 и крутящим моментом в 160 Н·м. С тех пор довелось управлять разными машинами в том числе и иномарками. Но чем дальше я отдалялся от 402-го я понимал насколько он хорош.

Кому то наверное может показаться глупостью и хвалебные слова посвящённые старому мотору, и какое-то выделенное преимущество перед современными моторами, но это смотря, как поглядеть.

ЗМЗ-402 выпускался с 1968 по 2017 год периодически подвергаясь лёгкой модернизации. В итоге их было выпущено в количестве 6 125 136 штук.

Заявленный ресурс двигателя 250 тыс. км до капитального ремонта, однако многие владельцы автомобилей с подобным двигателем говорят о 300 — 400 тыс. км. По сути этот двигатель вечный, так, как имеет 5 ремонтных размеров цилиндро-поршневой группы. Поршни кстати диаметром 92 мм точно такие же, как и на V8 Газ-53.

В общем хочется выделить основные преимущества 402-го:

1. Относительно лёгкий. Что снижает общую массу автомобиля и нагрузку на переднюю ось. Благодаря тому, чтоб блок цилиндров и головка блока цилиндров выполнены из алюминия его вес всего порядка 170 кг.

2. Очень ремонтно-пригодный. Из-за того, что гильзы выполнены съёмными, капитальный ремонт можно призвести прямо во дворе не имея при этом особенных навыков. Не нужно специального инструмента. Большинство операций по силам выполнить обычными гаечными ключами, за исключением наверно только снятия ступицы коленвала — нужен будет съёмник.

3. Простая и понятная конструкция. Которая не сможет вас ничем запутать. Зная общие принципы работы четырёх-тактного двигателя вы легко сами найдёте причину той или иной неисправности.

4. Неплохая ресурсоспособность. Особенно сравнивая современные двигатели, чей ресурс если и сравнится с 402-ым, то их, как правило выбрасывают и покупают «контрактные».

5. У вас никогда не порвётся ремень ГРМ, а соответственно не погнутся клапана. Потому, что попросту нет ремня. Привод распредвала осуществляется бесшумной текстолитовый шестернёй напрямую от коленвала. Сам газораспределительный механизм довольно надёжный. Периодически требуется лишь регулировка тепловых зазоров.

6. Низовой мотор. При максимально возможных 4400 об/мин. характер двигателя соответствующий. Машина легко трогается с места на низких оборотах. Отлично работает в режиме средних оборотов.

7. Плавная работа на всех режимах. Нет эффекта «дизеления», как на тех же Калинах.

Из минусов можно выделить: повышенный расход топлива, не совсем устойчивую работу на холостом ходу, плохую эластичность, низкую мощность и соответствующую приёмистость. Те машины, которые имели этот двигатель под капотом, были довольно тяжёлые, поэтому все имели крайне низкий коэффициент энерговооружённости. Тяжёло даются обгоны и подъёмы.

В остальном же этот двигатель в любом случае вас довезёт до дома. Пусть даже на двух цилиндрах, но он никогда не умрёт окончательно.

Двигатель ЗМЗ-402

Бензиновый, карбюраторный, 4-цилиндровый двигатель с рядным расположением цилиндров и алюминиевым блоком. Простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала. Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Двигатель ЗМЗ-402.10 предназначен для установки на легковые автомобили среднего класса. Двигатель ЗМЗ-4026.10 предназначен для установки на грузовые автомобили малой грузоподъемности.

Конструкция двигателя ЗМЗ-402

Описание конструкции

Двигатель ЗМЗ-402 карбюраторный, четырехцилиндровый. Блок цилиндров изготовлен из алюминиевого сплава. Гильзы цилиндров чугунные, съемные. Крышки коренных подшипников и картер сцепления обработаны в сборе с блоком и поэтому они не взаимозаменяемы.

Коленчатый вал двигателя чугунный, пятиопорный, динамически отбалансирован с маховиком и ведущим диском сцепления. Осевое перемещение вала ограничено двумя упорными шайбами, расположенными по обеим сторонам переднего коренного подшипника.

Распределительный вал с пятью опорными шейками разного диаметра установлен в блоке цилиндров. На валу нарезана шестерня привода датчика-распределителя зажигания и масляного насоса.

Привод распределительного вала осуществляется через текстолитовую или полиамидную шестерню, находящуюся в зацеплении с шестерней коленчатого вала. Кулачки распределительного вала воздействуют на толкатели. Штанги толкателей через коромысла приводят в действие клапаны.

Система смазки двигателя — комбинированная. Для охлаждения масла установлен масляный радиатор. При давлении в системе 0,7–0,9 кгс/см2 предохранительный клапан открывается и масло поступает в радиатор, а затем сливается в картер двигателя. Для отключения масляного радиатора предусмотрен кран. При положении ручки вдоль шланга – он открыт.

Система охлаждения — жидкостная, закрытая. Перед радиатором установлен дополнительный электровентилятор.

Впускной трубопровод подогревается отработавшими газами. Регулятор подогрева имеет два положения – “зима” и “лето”.

Где: 1 – пробка маслосливная; 2 – поддон картера; 3 – коленчатый вал; 4 – шатун; 5 – картер; 6 – поршневой палец; 7 – поршень; 8 – выпускной коллектор; 9 – гильза цилиндра; 10 – прокладка головки блока цилиндров; 11 – впускной трубопровод; 12 – головка блока цилиндров; 13 – клапан; 14 – крышка головки блока цилиндров; 15 – коромысло клапана; 16 – ось коромысел; 17 – штанга; 18 – датчик-распределитель; 19 – свеча зажигания; 20 – толкатель; 21 – распределительный вал; 22 – шестерня привода масляного насоса и датчика-распределителя; 23 – стартер; 24 – масломерный щуп; 25 – валик привода масляного насоса; 26 – масляный насос;

Старый, но очень надежный Советский двигатель от Волги до УАЗа, ЗМЗ 402

Данный мотор выпускался на Заволжском моторном заводе с 1968 по 2017 год. Двигатель работал на бензине и был карбюраторным. Его главные параметры это объём и мощность, они составляли 2.5 литра и 100 л.с. Четыре цилиндра, которые предусматривал движок стояли в один ряд, их порядок работы был 1-2-4-3. Работа двигателя была заряжена под топливо марки А-76 или АИ-92. Количество километров, которые мотор должен пройти до капитального ремонта около 200 тысяч. Данный двигатель заряжает жизнью многие Советские автомобили, в частности его устанавливали на автомобили Волга и ГАЗель, на рижский РАФ или даже на вечный наш внедорожник УАЗ-469.

Двигатель ЗМЗ-402 служил верой и правдой многим автолюбителям и наверняка служит до сих пор. Он уже вошёл в историю и даже если машины на которые он установлен исчезнут из нашего быта, он все равно останется одним из самых знаменитых двигателей в СССР.

Если среди Вас есть те кто не понаслышке знаком с этим двигателем, оставьте свой отзыв о нем ниже в комментариях под статьёй.

Обзор УАЗ 3151

УАЗ (Ульяновский автомобильный завод) входит в группу компаний «Соллерс». Он занимается разработкой и производством микроавтобусов, грузовиков и внедорожных автомобилей с полным приводом. Постоянно разрабатываются новые модели.

Фабрика развернула свою деятельность в 1941 году, после начала Великой Отечественной войны. Тогда ЗИС (так до 1956 г. называлось предприятие: автомобильный завод имени Сталина) был отправлен из Москвы в тыл, и автосборочные цеха переехали в Ульяновск. Вначале на заводе производили авиационные снаряды, но уже в 1944 году был выпущен первый лёгкий полноприводный грузовик УльЗИС 253. С этого момента начался путь легендарных автомобилей УАЗ.

История создания

В середине 50-х годов Министерство обороны СССР выступило заказчиком нового командного внедорожника взамен устаревшего ГАЗ-69. На работу ушло несколько лет, прототип много раз отправлялся на доработку и модернизацию, так как не удовлетворял требованиям заказчика. До конвейера внедорожник добрался только в 1972 году. Это был УАЗ-469.

Спустя 13 лет, в 1985 году, завод выдал модернизированную версию УАЗ-3151. Конструктивно ничего нового инженеры не привнесли. Был сохранен съёмный брезентовый верх, сиденья в багажнике с возможностью откидывания, рамки лобового стекла, позволяющие их сложить. Та же конструкция сохранилась и для дверных стекол.

По своему назначению УАЗ-3151 остался внедорожным автомобилем для военных целей. Выпускалась и версия для гражданского населения с индексом 31512. Главными ее отличиями было отсутствие обогревателя охлаждающей жидкости, уменьшенный до 220 мм дорожный просвет и иная конструкция редукторов переднего и заднего моста. С 1993 года начался выпуск модификации УАЗ-31514, где вместо откидного брезентового верха стали использовать металлическую крышу. Ещё через некоторое время с конвейера сошла версия повышенного комфорта 31519.

УАЗ изначально создавался как военный внедорожник и среди населения не пользовался особым уважением. Парадоксально, но Министерство обороны приобретало всего 10–15 % продукции.

С 2003 года гражданская версия не выпускается, однако для МВД и Минобороны УАЗ-3151 производился вплоть до 2011-го.

Назначение уазика

В 2003 году многострадальный 469 пережил ещё одну модернизацию, получившую известность как УАЗ Хантер (Охотник). Самое большое распространение внедорожник получил в армии. Там он использовался для разных целей:

• общее назначение;
• штатная машина командного состава;
• для разведки в зонах радиоактивного и химического заражения и т. д.

Автомобиль мог дополнительно оснащаться специальным оборудованием. Например, в инженерных войсках на УАЗ устанавливался индукционный миноискатель для поиска мин на дорогах или комплекс для передвижения по железнодорожным путям.

Основные модификации

На базе УАЗ 3151 автомобильный завод выпускал фактически всего две разновидности.

• 31512 – внедорожник с полным приводом, брезентовым верхом и повышенной проходимостью, другое название «Командирский».
• 31514 – металлическая крыша, более комфортный интерьер, так называемая «гражданская» версия.

У 31512 есть две дополнительные модификации: 315123 и 315128. Отличаются они силовой установкой, расположенной под капотом. Первая модификация оснащалась двигателем Andoria 4CT90-1 с номинальной мощностью 86 л. с. Вторая – более привычным отечественным ЗМЗ 5143 мощностью 92 л. с.

УАЗ 31512 создавался как самый бюджетный автомобиль Ульяновского автозавода, но, по заявлению инженеров, он не стал от этого менее надёжным.

Дополнительно модели могут укомплектовываться подвеской с пружинами спереди или рессорами с мелкими листами, более удобными и эргономичными сиденьями, а также так называемыми военными мостами (мосты с иными колёсными редукторами).

Модификации 31514 и 31519 получили комфортабельный салон с регулируемыми сиденьями, мягкую обивку, элементы декора в отделке, муфту для возможности подключения и отключения при необходимости переднего моста, штатный силовой бампер с кенгурином. Но главное отличие – это съёмная металлическая крыша. Есть и версия топовой комплектации, оснащаемая люком на крыше и штатной магнитолой с головной акустической системой.

Между 31514 и 31519 также есть различие в моторах. УАЗ-31514 получил двигатель ЗМЗ-402 рабочим объемом 2,5 литра или УМЗ-4178 мощностью 92 л. с. Вариант 31519 имеет силовую установку УМЗ-4218 мощностью 100 л. с. с рабочим объемом 2,9 литра. На базе УАЗ-3151 создавались автомобили и для различных служб. Например, машины медицинского персонала с санитарным оборудованием, автомобиль патрульной службы ДПС (31512-01-УМ-АП-ГАИ), машина служб оперативного назначения.

Интерьер и экстерьер

Назвать автомобили УАЗ комфортабельными можно с большой натяжкой, к тому же комфорт не стоял в приоритете при разработке моделей. Например, на УАЗ-469 не было подголовников сидений. Вместо пластиковой передней консоли – аскетичная металлическая панель с расположенными вдоль основными приборами и органами управления немногочисленным оборудованием. Спидометр под рулём, бардачки как таковые не используются, единственная ниша под панелью предназначается для установки штатной аптечки.

На панели со стороны пассажира есть металлическая ручка, чтобы человек мог держаться при прохождении крутых виражей.

Задний ряд – это даже не диван, а лавка, дополненная спинкой, здесь уместятся три взрослых человека среднего телосложения. Дополнительно могут устанавливаться сиденья в багажном отделении. Можно демонтировать задние сиденья, вследствие чего объем багажного отделения значительно возрастает.

Ближе к началу 90-х годов интерьер получил пластиковую переднюю панель и подголовники сидений. Вместо кожзаменителя на сиденьях стали использовать ткань. Что касается экстерьера, то, кроме металлической крыши, никаких изменений УАЗ-3151 не приобрел. Внешне это привычная 469-я модель с металлическими бамперами, складными рамками стекол и т. д.

Особенности эксплуатационных характеристик

УАЗ-3151, как и его предшественник, имеет рамную конструкцию с цельнометаллическим кузовом (кроме верхней части) и пятью дверьми.

длина 4 м 25 см ширина 1 м 85 см высота 2 м 5 см колесная база 2 м 38 см дорожный просвет 22 см (для версии с военными мостами – 30 см)

Масса УАЗ 3151 без нагрузки составляет 1,6 тонны, а при полной загрузке повышается до 2280 кг. Грузоподъёмность в 680 кг подразумевала, что в машине могут находиться до 7 человек. Топливных баков два, каждый по 39 литров.

Все двигатели работают на бензине, марки топлива согласно инструкции – АИ-80 и АИ-92.

Гражданская версия не оснащалась предпусковым подогревателем охлаждающей жидкости, в качестве последней применяется тосол, объем составляет не менее 13 литров. В системе смазки объемом 5,8 литра используется минеральное или полусинтетическое моторное масло. Картер коробки передач вмещает 1 литр минерального масла марки ТСп-10, картер каждого моста – по 0,85-1,0 литру.

Задний отсек оснащается отопительной системой. Здесь же размещается полноразмерное запасное колесо. Отопление в автомобиле слабое и с зимними холодами не справляется, поэтому устанавливают оборудование для дополнительного обогрева. Учитывая особенности кузова (много открытого металла, зазоров и щелей), пользы от этого маловато.
