Ремонт и обслуживание

Несмотря на то, что конструкция прицепа не предусматривает сложных механизмов, кое-какой уход за ней все же потребуется. Старайтесь не допускать проникновения влаги в кузов, дабы избежать ржавчины. Особенно тщательно следует оберегать от воды проводку, которая может терять контакт с фонарями освещения, тогда замену лампочек не придется производить преждевременно.

Если уход за прицепом был неподобающим и последний оказался сильно поврежден коррозией, придется делать капитальный ремонт, который состоит в замене сгнивших частей и усилении каркаса уголками.

При перегрузке прицепа может выйти из строя рессорная подвеска, поэтому старайтесь рассчитывать вес перевозимых материалов заранее. Также при долгих простоях прицепа обычно перестают функционировать амортизаторы, в таком случае их просто заменяют на новые. Чтобы сохранить покрышки, подкладывайте под несущую балку подставку.

Сцепное устройство

При наиболее простом варианте сцепа для мотоблока он изготавливается из небольшого количества деталей. Сцеп собирается из трех кусков труб. Кроме того, понадобятся детали для соединения тележки с мотоблоком. Механизмы от различных производителей могут сильно отличаться. Поэтому на место тройника придется искать элемент, который подходит для определенной модели мотоблока.

Сцеп вставляют в раму и фиксируют болтами. Вверху узла сцепа устанавливается вращающийся механизм. Он выполняется из отрезка трубы, тройника и штока, на который он насаживается. Шток заранее промасливают. Для этого выбирают солидол или тавот. Чтобы уменьшить колебания, следует установить рессоры.

Совет! Чтобы быстро разгружать прицеп, задний борт выполняется открывающимся. Можно сделать открывающийся механизм или устройство опрокидывания кузова.

Сделать прицеп из рамы уаз своими руками

Поскольку вновь собираемый УАЗка планируется тентованным, а большую часть багажника сожрал бак и сдвинутые назад сиденья, то для перевозки шмудняка в отпуск понадобился прицеп. Заводские прицепы слишком низки и к тому же, большого объёма- слишком дороги,А мой бюджет на данный момент строго минимален. Поэтому было принято решение сваять прицеп самому из имеющегося материала с минимальными затратами.. В качестве ходовой части решил использовать обрезанную часть УАЗовской рамы с задним мостом без дифа и полуосей.

Рама с рессорами валялась в гараже:

Мост подогнал наш форумчанин Радик, за что ему огромное спасибо.:

Колёсики с донора строящегося УАЗика:

Борта имелись в наличии от какого то грузовика, поэтому длинна кузова ограничилась размером имеющихся бортов 2300мм. Т.к. нет времени изгольться с арками было решно селать кузов ровным без арок под колёса, ширина получилась по габаритам Рессор.1160мм.

Борта и днище кузова зашиты имевшемся в наличии металлом толщиной 1,5мм.

В процессе работы рама приняла вид вот такой тележки:

Т.к. Планируется в дальнейшем возить на нём металл длинной до 5м. дышло прицепа сделано 1,5 м. от переднего борта кузова.

На УАЗе будет установлена задняя лебёдка и фаркоп будет американского образца в квадрат под площадкой лебёдки. Сейчас прицеп намного задран вверх:

И вот прицеп практически готов, осталось прикрутить рамку для номера с подсветкой и поставить на крылья габариты:

Затраты на постройку составили: 1 Мост 1000р. 2 Труба профильная 1300р. 3 Стремянки 350р. 4 головка сцепная 610р. 5 Замок борта 2шт. 580р. 6 Фонарь задний 2 шт. 209р. 7 Катафот 2 шт. 70р. 8 Разъём прицепного устройства 360р.

Прицеп своими руками

Как сделать прицеп для автомобиля своими руками и какие инструменты нужны при создание такого вида «аксессуара» к автомобилю?

На этой странице вы узнаете как сделать своими силами и руками автоприцеп к вашему железному коню. Что для это потребуется мы вам обязательно расскажем, забегая вперед скажу вам что не чего сверхъестественного не потребуется, обычный строй инструмент как болгарка, шуруповерт, электрический лобзик и т.д . Так же трубы для каркаса и многое другое, что можно легко найти на любой строй базе.

А по завершению изготовления прицепа, вы узнаете как правильно и где зарегистрировать прицеп в ГАИ.

Иногда, чтобы решить проблему нехватки места в багажнике, наиболее оптимальным вариантом будет сделать самодельный прицеп для легкового автомобиля своими руками. Даже если груз, который вам необходимо транспортировать будет не тяжелым, его габариты в полнее могут стать препятствием нормальному размещению в багажнике вашего автомобиля. Понятное дело, что автомобиль автомобилю рознь, и существует достаточно моделей с большими и вместительными багажными отсеками, но сейчас мы берем в расчет легковые автомобили среднего класса, процент которых на наших дорогах самый высокий. Для одноразовой перевозки такого объемного багажа по городу, да и за его пределами, вы можете воспользоваться услугами грузового такси. Если же речь идет о много кратных транспортировках, использование такси может быть не эффективным способом решения проблемы вместительности. Одним из возможных выходов из такой ситуации будет использование прицепа. Тут есть два пути: купить готовый прицеп или сделать самодельный прицеп для легкового автомобиля своими руками. Первый вариант экономит вам время, как на изготовлении, так и на последующем оформлении документов. А второй – деньги и время на поиск прицепа подходящего под модель вашего автомобиля. Мы рассмотрим второй вариант.

Для того, чтобы сделать прицеп для легкового автомобиля своими руками, нам будут нужны определенные инструменты и материалы, о наличии которых желательно позаботиться заблаговременно.

Материалы

Подбирая материалы, необходимо помнить о том, что прицеп должен выдерживать достаточно мощные нагрузки, при этом оставаясь как можно более легкой конструкцией. Поэтому стоит заранее уделить должное внимание каждому нюансу. Будьте также готовы к тому, что в процессе изготовления прицепа понадобятся индивидуальные детали, которые придется заказывать специально.

Не стоит брать листовое железо толщиной свыше 1 мм — на прочности это не скажется, а конструкция будет неоправданно утяжелена. Само собой, желательно, чтобы при эксплуатации запасные колеса и прицепа, и внедорожника были идентичны, поэтому ступицы нужны именно от автомобиля УАЗ. Балка, к которой будут крепиться ступицы, должна быть из толстостенной трубы либо швеллера.

Кроме перечисленного понадобятся также:

• шпингалеты с блокировкой для открывающегося борта (тут очень важно, чтобы они не могли открываться самостоятельно);
• рессоры с ограничителями хода;
• прямоугольная профильная труба длиной около 30 м;
• обрезок трубы длиной около 20 см (для изготовления ноги-подставки).

Роль дышла будет исполнять труба со стенкой не менее 5 мм, длина ее должна составлять 2 м. В целях безопасности нужно снабдить дышло предохранительной цепью — таким же образом, как в заводском варианте. А чтобы прицеп получился высоким и за редуктором ухаживать было легче, можно использовать в качестве балки мост.

Этот способ хорош и тем, что не придется искать крепления под рессоры, ступицы и амортизаторы.

Самодельный прицеп из бортового уаз, самодельный прицеп на уаз

Продолжаем тему самодельных прицепов, этот теперь у нас сделан из бортового уаза. Хорошо подходит для перевозки сена.
Внизу деньги 🙂 нажмите — ЕЩЁ

И конечно же для других габаритных грузов до 2-3 тонн.
Опять же берётся рама списанного уаза, немного переделывается передок рамы под прицепное устройство и всё самодельный прицеп для уаза готов к работе.

Это БОМБА! Алиэкспресс (товары из Китая) дарит баксы своим партнерам! Переходим по ссылке и жмём Регистрация

🤍goo.gl/Cm53BH

ОНИ РЕАЛЬНО ПЛАТЯТ, просто за то, что ты берёшь ссылку на любой товар в Алиэкспрессе.

Переделываешь (укорачиваешь) её на указанном выше сервисе, потом вставляешь их ссылки или баннеры: в контакте, в фейсбуке, одноклассниках, в ютубе, или на своём сайте!
Суммы получаешь довольно приличные.
Вот полное видео как нужно делать
🤍youtu.be/d8ofWJmJwL8

*Мой блог для ОЧУМЕЛЬЦЕВ*
🤍ochumelyeruki.ru

Дешёвый хостинг и домен можете купить здесь
🤍goo.gl/RAD1C3
Мои свободные деньги у меня всегда в работе я вложил их в надёжную компанию, доходность может быть очень приличная до 800% годовых!
Смотрите сами вникните и вы будете тоже с нами.
🤍goo.gl/bxmzp7

Задний мост немного упрощается ,отрезаются чулки и соединяются 100мм кусками швелера ,по 1 ,10 м два куска коробом. Немного надо болгаркой фаска снять для хорошего прилегания..выбрасываются полуося и ставятся крышки на ступицы. Я себе так делал. Супер получилось

Сколько весит пустой прицеп?

Он и птс может тянуть

Крылья

Теперь надо приделать к прицепу крылья. Трубогиба нет. Дуги сделаны с помощью болгарки и сварки.

Приобретая электронику, купил и пластиковые крылья.

Чтобы прицеп соответствовал классу прицепов-платформ, приварил восемь прямоугольников из 2-мм стали. Потом покрасил прицеп молотковой краской «Альпина». Краску наносил кистью и валиком в три слоя.

Прицеп на УАЗ своими руками

Российские умельцы часто делают прицеп на УАЗ своими руками, не учитывая того, что он является транспортным средством и по этой причине постановка его на учет является обязательной. Самодельное средство изначально не может иметь паспорта, поэтому прежде, чем зарегистрировать свою конструкцию в ГИБДД, вам придется получить свидетельство о безопасности, которое выдает специальная испытательная лаборатория. Таким образом, ваша повозка должна соответствовать абсолютно всем требованиям, описанным в техническом регламенте.

Использовать незарегистрированный самодельный прицеп представляется возможным только в глубинке, где стражи дорог не слишком принципиальны, в крупных же городах на вас наложат штраф, а при повторном задержании прицеп просто конфискуют.

Раз, два – взяли!

Как облегчить жизнь себе и своей спине, когда в прицеп приходится загружать тяжести? Участник FORUMHOUSE Серега567 предлагает такой вариант подъемного механизма-погрузчика в прицеп: в прицепе монтируется на шарнирах в нижней части П-образная «скоба». Делается она из трубы достаточного сечения, чтобы под массой в 300 кг не гнулась. Шарнирное крепление внизу делается тоже демонтируемым, чтобы этот подъёмник можно было снять и не возить с собой, когда не надо.

На портале Сергей приводит рисунок – как мог бы выглядеть такой подъемник. Правда, до практической реализации у форумчанина дело так и не дошло, хотя пользователи признали схему годной.

А вот участник с ником AndreyKit собрал другой вариант прицепа самосвала-погрузчика. С помощью лебедки в прицеп можно поднимать грузы, а откидной кузов позволяет не разгружать сыпучие грузы вручную.

Задумка была такая, чтобы краном можно было подтаскивать и поднимать то, что в одиночку проблематично, бордюры, бочки и т. д. И вторая функция – подъем самосвала. Также можно сделать грейферный ковш для крана для погрузки сыпучих в прицеп.

Сообщества › Прицепы › Блог › Прицеп самодельный универсальный из балки ВАЗ

Здравствуйте. Хочу поделиться своим очередным опытом в построении самодельного прицепа, возможно, кому то пригодится данная информация, как и мне в свое время. Спасибо за это участникам Drive2.

Габариты прицепа: — Рама 3 м * 1,5 м — Длина со сложенным дышлом 4,5 м — Длина с выдвинутым дышлом 5,5 м (выдвигается на 1-1,2 м) — Масса не более 200 кг — тип дышла – самосвальный.

Прицеп самодельный- универсальный состоит: — рама 1,5 м * 3 м (труба Ф40, 2мм) — боковые борта, высота 30-35 см (труба Ф30, 2мм) — передние и задние открывающиеся борта (труба Ф30, 2мм) — удлиняющееся дышло — ходовая часть: расширенная балка ВАЗ 2109, пружины задние ВАЗ 2109, амортизаторы задние ВАЗ 2107. Балка разрезается пополам. Берется ровная толстостенная труба Ф50 мм. Сначала приваривается труба к одной половинке U образной балки, при этом нужно следить, чтобы труба плотно прижималась к стенкам балки, не доходя до ее конца на 20 см, т.к. внутренная часть балки авто имеет одинаковый размер, в конце (ближе к ступице колеса) сужается. Вторая часть балки приваривается на самой раме, тоже плотно прижимаясь к трубе. При правильном креплении, развала схождения не возникает.

Установка аксессуаров

Теперь пришла пора заняться крыльями и брызговиками. Высокие крылья не позволят колесам блокироваться вследствие набившейся грязи. Этот фактор очень важен для безопасности идущих сзади автомобилей — при недостаточной высоте крыльев грязь в два счета закидает их стекла. Приобретать крылья готовыми или изготавливать самостоятельно, решать вам, но будет отлично, если они окажутся как можно более крепкими.

Фонари следует устанавливать по бокам от бортов, чтобы ненароком не разбить их при погрузочных работах. Под фонари необходимы кронштейны, причем их рекомендуется защитить при помощи решетки, опять же во избежание повреждений. Некоторые предпочитают устанавливать в багажник дополнительный блок предохранителей, но эта процедура не обязательна.

Прежде, чем приступать к работам по электрике, нужно приобрести помимо фонарей:

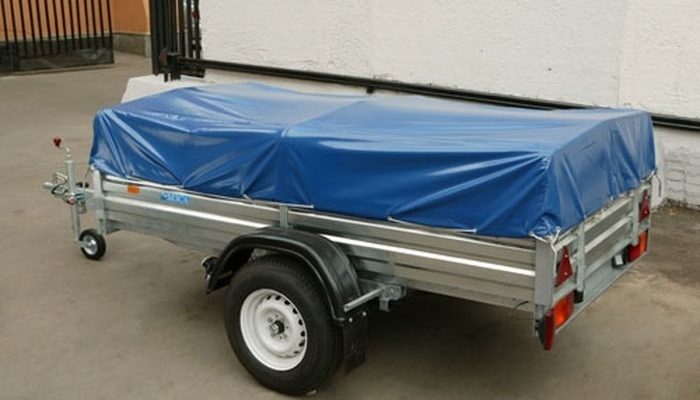

После всех вышеописанных процедур осталось лишь соорудить тент. К бортам с этой целью привариваются кронштейны, в которые впоследствии будут вставляться рамки. Запаску же можно прикрепить на передний борт, на дышло либо под днище прицепа. Не забудьте окрасить все металлические детали вашего произведения — это поможет избежать вездесущей коррозии.

Рама прицепа

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Трансмиссия

На выходном валу двигателя (Lifan 182FD или подобный) установлен ведущий шкив диаметром 95 мм. Шкив имеет пять ручьев профиля «А». Четыре из них предназначены для ремней привода сцепления и один (крайний) — для привода генератора или гидронасоса. Валы на разных двигателях не одинаковы по размерам и с разной шириной шпоночного паза, так что здесь надо быть внимательным.

Длина ремней профиля «А» (генераторный от дизеля Д-240) — 1250 мм. Ремни натягиваются роликом с двумя пружинами. Ролик вращается в двух подшипниках 180203. Его ось, для удобства, входит в подшипники «по скользящей» посадке, то есть достаточно свободно (от руки). При затягивании гайки оси внутренние обоймы подшипников зажимаются между распорными втулками и не прокручиваются.

Ведомый шкив диаметром 260 мм смонтирован на опорном валу, который вращается в двухрядном подшипнике от переднего колеса автомобиля ВАЗ-2108. К концу опорного вала приварена шлицевая втулка от диска сцепления «Жигулей». В эту втулку входит первичный вал коробки перемены передач (КПП) от ВАЗ-2106.

Отверстия в шкиве для его крепления к валу просверлены под фланец «жигулевского» карданного вала. Сделано это для универсальности применения данного шкива. Повторять вовсе не обязательно, можно расположить отверстия на шкиве и фланце вала под углом 90°.

Выходной вал КПП обрезан до начала шлицов. На шлицы насаживается фланец карданного вала «Жигулей». Труба вала при этом обрезается до требуемой длины. Второй фланец кардана прикручивается к первичному валу цепного редуктора, к которому приварена звездочка (z=13, шаг 19,05 мм). Сам первичный вал вращается в конических подшипниках от передней ступицы «Жигулей», которая, в свою очередь, прикручена к подвижной плите. Меняя положение плиты, можно регулировать натяжение цепи.

Рулевое управление:1 — переломный узел; 2 — сошка; 3 — шарнир; 4 — тяга; (хорошо видны цепь на ведомой звездочке и за ними — суппорт трансмиссионного тормоза)

На раздаточном валу поворотного узла установлена ведомая звездочка с количеством зубьев z=41. С раздаточного вала осуществляется привод главных передач мостов (от ВАЗ-2106) посредством карданных валов (укороченные от ВАЗ-2121 «Нива»). Ведущие мосты (и передний, и задний) — от ВАЗ-2106. Покрышки на колеса ставил как самодельные («ободранные»), так и промышленного производства. Особой разницы в ходовых качествах не заметил.

• гофру для защиты проводов;
• собственно сами провода нужной длины и толщины;
• надежную розетку для связи с бортовой системой.

Требования к автомобильному прицепу по ГОСТу

Первое, что нужно знать человеку, который решился на самостоятельное изготовление автомобильного прицепа, это то, что к нему, как и к любому транспортному средству предъявляются определённые требования. В данном случае, все требования подробно расписаны в ГОСТ 37.001.220-80, который носит название «Прицепы к легковым автомобилям». Для того, чтобы не загружать автолюбителей чтением первоисточника, стоит сделать выборку актуальной информации конкретно по обсуждаемому вопросу.

Итак, автомобильный прицеп должен соответствовать следующим требованиям:

• Масса прицепа легкового автомобиля не должна превышать 1.8 тонны. При этом она также не должна превышать половину массы буксирующего автомобиля.
• Показатель статической нагрузки на центральную часть шарового шарнира сцепного устройства должен составлять от 25 КГС до 100 КГС.
• Общая длина прицепа не может превышать восемь метров, ширина не может быть более двухсот тридцати сантиметров, а ограничение по высоте составляет три метра.
• Дорожный просвет прицепа не должен быть меньше буксирующего его автомобиля.
• Для прицепа легкового автомобиля предусмотрено использование одной оси. Возможен вариант, двух параллельных осей, расположенных на расстоянии не более одного метра друг от друга.
• Тягово-сцепное устройство в целях страховки оснащается двумя несъемными отрезками троса или цепи, которые страхуют конструкцию, если вследствие поломки шарнира произойдёт разъединение сцепки.
• В обязательной комплектации эксплуатируемого прицепа должны присутствовать для противооткатных «башмака». Оговаривается, что они необязательно должны быть заводского производства.
• Конструкция должна предусматривать наличие крыльев и брызговиков, в том случае, если детали кузова не выполняют данную функцию.
• Тягово-сцепное устройство обязательно должно иметь заводское происхождение и соответствующий сертификат
• Обязательно должны быть предусмотрены крепления для фиксации номерного знака.
• Для подключения к бортовой сети автомобиля должен предусматриваться кабель с вилкой, схема электрооборудования при этом регламентирует ГОСТ 9209-76.

Соединение прицепа с автомобилем

Если используются и другие прицепы, то сцепной шар лучше выбрать такого же размера, как и у них.

При выполнении этого элемента прицепа нужно помнить, что чем меньше длина соединительной части, тем быстрее автоприцеп будет реагировать на движение автомобиля. Имеется ввиду, что даже при незначительном боковом перемещении ведущих колёс, прицеп тут же резко переместится за ними. Это может привести к повреждению груза в прицепе, его падению. Оптимальной считается длина 1,5-2,5 м в зависимости от назначения прицепа. В качестве материала лучше выбрать, как и для рамы, стальные трубы квадратного поперечного сечения в количестве трёх штук.

Соединение труб с рамой выполняется сварным, для большей прочности рекомендуется усилить его уголками. Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси прицепа.

Здесь же монтируется страховочный трос или цепь. При движении он не должен волочиться по земле. При желании возможно в месте сцепки установить небольшое раскладывающееся колесо для удобства транспортировки прицепа без автомобиля.

Самодельный легковой ПРИЦЕП делаем в гараже. РЕГИСТРИРУЕМ без проблем

Когда изготовление бани-бочки было закончено, захотелось поставить её на колёса. Изучив рынок прицепов, загрустил из-за высокой цены и низкого качества представленной продукции. Те, что подешевле, выглядят не ахти, а среди дорогих моделей есть, конечно, классные экземпляры, но семейный совет в финансовой поддержке отказал.

Недолго думая, решил сделать прицеп из подручных материалов сам. Основа рамы — профиль 150 х 60 мм, толщиной 4 мм. Также пришлось залезть в денежную заначку. Впоследствии оказалось, что cделать прицеп чуть сложнее, чем печку для бани.

Мой профиль длинной 2,5 м, а платформу прицепа решил сделать 3,5-метровую. Сварил балки нужной длины. Рама будет состоять из трёх сегментов, чтобы прицеп можно было разобрать и компактно сложить в гараже. В качестве силовых элементов сварил две одинаковые рамки с тремя внутренними перемычками — шириной 45 см и длиной 350 см.

На сварочном столе работать очень удобно, с помощью струбцин и других нехитрых приспособлений легко контролировать параллельность и перпендикулярность элементов свариваемой конструкции.

Использовал б/у профиль. Стыки углов провариваю полностью, а потом зачищаю болгаркой. Далее берусь за дышло, сверлю отверстия в рамках и заготовках для него.

Делаю три внутренние перемычки: одна для крепления номера и две одинаковые для средней части рамы.

По моему замыслу, дышло должно быть элементом с высокой прочностью за счёт сочетания треугольной формы с прямоугольной — он будет отвечать за стабильность конструкции в целом. Дышло крепится к раме болтами 10 мм. К каждой из боковых частей дышло крепиться восемью болтами. Длина перемычек и ширина дышла — 106 см. Соответственно, общая ширина платформы получилась 196 см. Это самый широкий посадочный размер оси. Такой размер оказался только заказным. Месяц я ждать не стал — решил делать рессорную подвеску сам. Она сложнее, но более ремонтопригодна.

У фирмы — производителя прицепов заказал основные комплектующие и приступил к их адаптации. Рессоры – пятилистовые, фирмы AL-KO, с комплектом креплений.

При таком положении рессор с учётом оставленного для их удлинения места расстояние между колёсами получается достаточно большим. Это может снизить манёвренность прицепа. По совету ребят, у которых покупал рессоры, изготовил П-образное крепление. При их помощи удалось разместить ухо задней рессоры над хвостом передней. Расположение осей равноудалено от центра платформы.

Расстояние между колёсами уменьшилось. При таком расположении рессор высота прицепа увеличилась на 2-3 см.

Переходим к изготовлению осей из профиля 50 х 50 мм с толщиной стенки 4 мм. Страшно было только перед запреcсовкой первой цапфы. К тому же пришлось сделать для этого самодельное приспособление.

Из старого съёмника и профильной трубы за 20 минут изготовил запрессовыватель.

Цапфы на своих местах.

Привариваем профиль к цапфам, зачищаем соединение болгаркой.

Четыре ступичных подшипника от ВАЗ-2108, под них точим ступицы. Оси готовы. Колёса для прицепа снял со старого спортивного автомобиля. Первые ходовые испытания были проведены на скорости 5 км/ч.

Теперь устанавливаем амортизаторы (они от «Москвича» белорусского производства).

При монтаже амортизаторов следует учесть, что при срабатывании подвески она смещается назад, поэтому в разгруженном состоянии место крепления к раме тоже должно быть смещено немного назад.

Теперь надо приделать прицепу крылья. Трубогиба нет.

Дуги сделаны с помощью болгарки и сварки. Приобретая электронику, купил и пластиковые крылья.

Прокладываю две независимые ветви проводки. Провод проложил 4-жильный, медный, по полтора квадрата. Для придания электропроводке промышленного вида, провода помещены в чёрный гофрированный кабель-канал.

Проводим тестирование фонарей. Отсутствие фонаря заднего хода допускается, а вот противотуманные должны быть обязательно. Также были врезаны габаритные огни.

Прицеп в разобранном виде занимает в гараже совсем не много места. Вся необходимая для сборки фурнитура помещается в одно отделение. Ширина комплекта в разобранном виде — около 70 см. Прицеп, в принципе, готов. Но появились другие дела. Только через месяц отправил электронное письмо в испытательный центр и получил ответ и счёт. С оплаченным счётом еду получать разрешение.

На всякий случай весь инструмент беру с собой, чтобы была возможность доделать что-либо на месте. Ехать около 300 км. Держу скорость 50 км/ч, через 100 км останавливаюсь и проверяю температуру ступиц.

Без происшествий прибываю на испытательную площадку центра, где меня встречают четыре специалиста. Они были вооружены электронными весами, какими-то чёрными штуками и рулетками. Ребята начали колдовать над прицепом. В процессе поинтересовались, чем я его красил, и очень удивились, когда узнали, что это обычная молотковая краска. Сказали, что выглядит как порошковая полимерная.

Домкратную стойку к дышлу даже не прикручивал, поскольку нагрузка оказалась всего 21 кг (при допустимой нагрузке до 45 кг в расцепленном состоянии).

Основное внимание было уделено светотехнике, работе сцепного устройства и защите от случайного расцепления.

Конечно, проверяли и допустимые габаритные размеры.

Бобик супер! Для села, да и просто как «бобик» съездить тудЫ-сюдЫ, где и ходить тяжело. Респект Кулибину!

По ссылочке там еще два бобика. Потом их сюда тоже занесу )

Подпишусь под каждым словом. Чаще как раз самоделки, а это хороший пример, как надо.

Самодельный вездеход переломка 4×4 «Букинда» с двигателем от Оки: фото пошаговой постройки вездехода с ломающейся рамой, а также видео испытаний.

Автор поставил себе задачу построить вездеход для охоты и рыбалки, с утеплённым кунгом и хорошей проходимостью, за основу конструкции было решено выбрать ломающуюся раму.

Ломающаяся рама – так называемая «переломка», это конструкция, состоящая из двух частей которые могут перемещаться независимо друг от друга, узлом соединения служит ломающийся узел. На каждой раме расположена своя колёсная пара, такая конструкция значительно повышает проходимость транспортного средства.

Для постройки самоделки автор использовал:

• Двигатель от «Оки».
• Кулак моста и рулевое управление – УАЗ.
• Рама из профильной трубы 50 х 20, 40 х 20 мм.
• Колеса «Трэкол» 1300 х 600.

Фото сборки вездехода переломки на шинах низкого давления.

Рама изготовлена из профильной трубы.

Установка коробки и мостов.

Покраска рамы вездехода.

Установлен двигатель, радиатор системы охлаждения, рулевая колонка.

После установки колёс, вес передней тележки вездехода — 500 кг, задней – 300 кг.

Корпус покрыт листовым алюминием, изготовлен кунг.

На фото узел перелома вездехода сделанный из поворотного кулака УАЗа.

На переднем бампере закреплена лебёдка.

После сборки вездеход переломка сразу был испытан на походном маршруте протяжённостью 140 км, с загрузкой на два пассажира и 200 кг груза. За весь маршрут израсходовано 40 литров бензина.

В процессе испытаний автор обнаружил следующие достоинства и недостатки. Вездеход обладает хорошей проходимостью, хорошо держится на воде, но плывёт очень медленно и больше по направлению ветра.

Без гидроусилителя руля в дальних поездках управление довольно утомительное.

Чтобы получить максимальную проходимость вездехода можно поэкспериментировать с колёсами. В зимний период автор установил колёса ободрыши 1300 х 530 х 533, но в глубоком снегу вездеход на таких шинах закапывается. Наилучшую проходимость по снегу показали шины Трэкол с протектором «шашка», с протектором «ёлка» шины буксуют.

https://youtube.com/watch?v=D2zwTsmMOgg%3Ffeature%3Doembed

https://youtube.com/watch?v=3bu4rPEjGlM%3Ffeature%3Doembed

На досуге увлекаюсь строительством вездеходов. Первую такую машину построил еще летом 2011 года. А сейчас представляю, на мой взгляд, одну из самых удачных своих разработок — полноприводной вездеход с «ломающейся» рамой — «Бобик».

Рама — шарнирно-сочлененная («ломающаяся»), состоит из двух полурам коробчатого типа, сваренных из профильных труб сечениями 40x40x2 мм, 40x20x1,5 мм и 40x25x2 мм. Места крепления к ним мостов усилены накладками из трубы прямоугольного сечения 40×25*2 мм.

Каркасы кабины, капота, крыльев и кузова выполнены из труб квадратного сечения 20x20x1,5 мм и 15×15*1,5 мм.

Размеры передней полурамы (длина х ширина х высота) — 1650x800x260 мм. Моторный отсек занимает 750 мм (по длине), остальное пространство отведено под место водителя. Эта полурама задумывалась как универсальная — под несколько типов двигателей. Поэтому размеры моторного отсека делались под двигатель ВАЗ-1111 «Ока». Большинство остальных подходящих двигателей -меньше по размерам. Например, для двигателя, подобного Lifan 182FD, длину моторного отсека вполне можно уменьшить на 100-150 мм.

Задняя полурама — в плане трапециевидной формы (впереди уже, чем сзади), чтобы радиус поворота был меньше. Ширина «вершины» — 200 мм, основания -810 мм, боковины — длиной по 900 мм. Высота «короба» полурам — 260 мм. Для увеличения объема кузова делал заднюю полураму прямоугольной формы.

К внутренним поперечинам полурам, к сторонам, обращенным друг к другу, приварены стальные плиты 10-мм толщины для крепления сочленяющего шарнира (переломного узла). Расстояние от внутренних «торцов» полурам до середины мостов составляет 790 мм. Таким образом, база вездехода равна 1830 мм.

В основе конструкции переломного узла — поворотный кулак от переднего моста УАЗ-469. Внутри, в двух подшипниках 180106, одном подшипнике 180208 и двух втулках вращается ШРУС от УАЗа.

Безусловно, шарнирно-сочленяющий (переломный) узел — довольно сложный механизм, и он достоин подробного описания. Его я делал по методу омича Юрия Шашкина — из поворотного кулака от УАЗ-469, внеся лишь некоторые изменения. Юрий использует ШРУС от ВАЗ-2121 (или ВАЗ-2108). Есть и другие отличия: у Юрия под подшипники протачивается шаровая опора поворотного кулака, у меня же под них точится отдельный корпус.

Вообще, только по переделке кулака УАЗ в узел поворота можно написать многостраничную отдельную статью. Но своих чертежей я не делал, а давать чужие — неэтично.

В середине передней полурамы смонтирован самодельный фланец, в который вставляется вал с блоком из ведомой звездочки цепного редуктора, тормозного диска и вилки карданного вала привода переднего моста. Диск оснащен привернутым к раме суппортом от ВАЗ-2106 с цилиндрами и колодками.

К плите задней полурамы прикреплен фланец от главной передачи моста УАЗа, через который проходит вал, переломного узла с вилкой карданного вала заднего привода.

Процесс изготовления

Прежде всего необходимо подумать о чертеже. Не рассчитывайте на то, что интернет изобилует инструкциями на тему, как сделать прицеп для УАЗа своими руками. Скорее всего, опираясь на общую информацию, вам самим будет нужно чертить и рассчитывать его конструкцию.

Можно взять за основу распространенный прицеп УАЗ-8109, выпускаемый на автозаводе. Но почувствовать себя инженером, внося коррективы с учетом лично ваших запросов все же придется.

Начать изготовление прицепа следует с нижней рамы. Определитесь с размерами и сварите ее по периметру, особое внимание обращая на соответствие плоскости. После этого в виде решетки сварите поперечные и продольные перегородки. Выполнив все эти действия, приступайте к установке бортов. При этом учитывайте возможность их наращивания.

Выберите один из нескольких вариантов установки бортов:

• борта на навесах;
• полностью съемные борта;
• открывающийся задний борт.

Следующий этап состоит в установке балки на кузове. Крайне важно тут будет предварительно рассчитать возможную нагрузку, после чего уже устанавливать балку либо на рессорах, либо на пружинах, либо на амортизаторах. К примеру, если планируется применять прицеп при груженой массе, не превышающей 750 кг, то на одну сторону вполне достаточно установить два амортизатора.

Из толстостенной трубы изготавливается дышло. Его предпочтительнее устанавливать прямо за балку — подобная конструкция будет являться самой прочной и безопасной. Кроме того, при помощи внутренней и наружной труб можно сделать дышло регулируемым по длине.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа. Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы. Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами. Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

Требования к транспортировочным устройствам

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Как изготовить прицепы для уаз

Самоделка, созданная на основе автомобиля УАЗ, получается весьма прочной и надежной. В случае каких-либо поломок всегда можно найти нужную деталь и произвести замену детали. В чем же заключается суть конструкции такого мини трактора, мы сейчас немного расскажем.

Прежде чем приступить к работе, обязательно нужно обзавестись чертежом будущего изделия. Именно следуя четкому плану выполнения работ, вы создадите качественный и надежный агрегат.

Самыми важными составляющими в конструкции самодельного мини трактора есть

• трансмиссия;
• рулевая часть;
• ходовая часть;
• мотор;
• система сборки (состоит из валов и подвески).

Лучше всего все это оборудования брать с одного автомобиля или же с транспортного средства одной и той же модели. Это в разы облегчит не только функциональность устройства, но и упростит процесс его установки. Что касается мощности такого самодельного минитрактора, то оптимальным вариантом для такого агрегата будет 50 л.с.

Устойчивость оборудования – важный фактор, который нужно обязательно учесть при сборке такого агрегата. Она зависит от установленной коробки передач, которая не должна весить больше 300 кг. Также большую роль для устойчивости минитрактора играет ширина колес. В этом случае, стоит учитывать, для каких целей будет использоваться оборудование. Если вы собираетесь его эксплуатировать на работах в поле, тогда ширина колеса должна быть 18 дюймов.

Если же вы будете пользоваться мини трактором для выполнения стандартных работ на участке, тогда ширина колеса может быть 13 дюймов.

Еще один важный нюанс – система охлаждения. Чтобы уберечь свою технику от перегрева установите на агрегат радиатор с 2-мя секциями.

Постройка полноприводного минитрактора из узлов УАЗ. Мой мини-УАЗ.

Решил поделится своими решениями при постройке самодельного минитрактора, принимаю разумную критику и советы, которые помогут в процессе изготовления. Концепция: Двигатель УАЗ, КПП — УАЗ, раздатка ГАЗ-69, мосты УАЗ. Резина пока в процессе изготовления стандартная уазовская, потом поставлю что-то типа ёлочки. Передний мост укорочен на разницу размеров правого и левого ШРУСа, таким образом у меня с двух сторон стоят стандартные короткие ШРУСы. Выкладываю фото, по ходу постройки , будут вопросы, задавайте.

Интересно, катаюсь на УАЗЕ с 2003, у меня с движком в 115лс, но даже при такой мощности, когда прицепку загрузиш или в кузов нагрузиш, тяги не хватает, для трактора надо мне лично кажется, добавить дополнительный редуктор, перед коробкой

Вы не учли, что раздатка от 69 имеет понижение 2,78, а стандартная 1,94. У самого кроме 3151 есть 3303 и недостатка в тяге при включении стандартной пониженой я не испытывал.

у меня 315192 спец сборка, двигатель 3,5л на пониженной, да , но это не трактор , для трактора ещё бы на одну ступень понижаюшей и смотря сколько грузить, в машину гружу практически тонну, или чуть больше, по трассе, нормально в горку затяжную на третью ну а по грунтовке первая -вторая, а вот пустая машина , тонну в прицепе тянет, легко на второй , или пониженных но всё одно , лично мой мнение, мысль шикарная, понизить бы ещё,

Всего доброго. Поставь спареную коробку у тебя на раме места хватает ,пониженная скорость не помешает .

Какой набор инструментов и материалы вам понадобятся?

Если вы впервые делаете прицеп своими руками, тогда вам понадобятся соответствующие чертежи, при этом такая важная документация должна быть составлена не каким-нибудь «гаражным Кулибиным» на коленке, а квалифицированным мастером, который знает в этом толк.

В чертежах должны указываться четкие нормативы и требования, соответствующие ГОСТ — 37.001.220-80, в котором перечислены основные требования, касающиеся производства прицепов: схема, габариты и т. п.

Это достаточно важная составляющая дальнейших работ, так как на этапе оформления у вас могут возникнуть серьезные проблемы вплоть до полного отказа ставить такой прицеп для легкового автомобиля на учет, и как результат, потерянное время, силы и денежные средства.

Найти много полезной информации насчет сборки легкового прицепа можно в сети, но давайте все-таки рассмотрим в этой статье, как собрать самостоятельно автоприцеп весом до 750 кг. Главное преимущество, что для эксплуатации подобных транспортных средств не нужно специальной категории в водительском удостоверении.

Итак, вы решились изготовить самодельный прицеп и нашли необходимые чертежи. Значит теперь можно заняться подготовкой материалов:

Часто бывают такие ситуации, когда человек полагает, что может самостоятельно подсчитать материал и учесть другие важные нюансы без специальных чертежей, но все же настойчиво рекомендуется, чтобы такой чертеж обязательно присутствовал.

Таким образом вы обеспечите себе бесперебойность работ, и избежите многих проблем, которые могут возникнуть во время работы. Также вы убережете свои нервы и денежные средства от непредвиденных затрат, которых может быть достаточно много.

Когда вы начнете работу, только тогда поймете насколько важные такие чертежи в работе по созданию прицепа для легкового автомобиля. Более того, вы будете четко понимать, что именно вам понадобиться и не нужно рисовать у себя в голове абстрактные образы, которые в итоге могут оказаться неверными.

Ситуация была бы другой, если бы не было интернета и такие чертежи было бы трудно найти, но к счастью найти подобную информацию сегодня не составит проблем.
