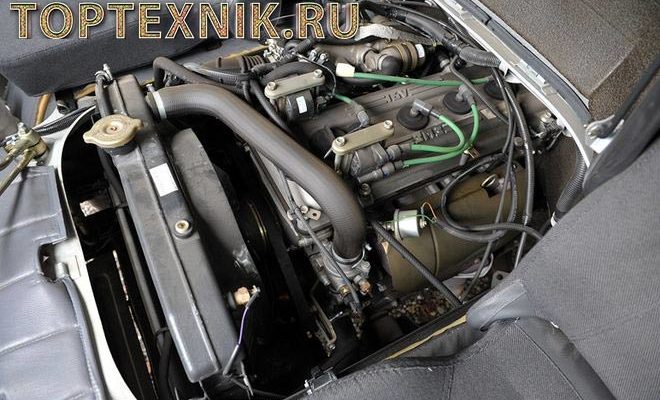

Как проверить датчик охлаждающей жидкости УАЗ боль 3962, перестал показывать температуру воздуха?

Датчик температуры охлаждающей жидкости ЗМЗ 409

Рассмотрим УАЗ Патриот 409 двигатель с экологической системой «Евро-3». Для ремонта понадобится только один ключ, типоразмер которого «19».

Радиатор и вентилятор

Антифриз, пройдя через силовую установку, нуждается в снижении температуры. С этой целью используется радиатор, который выполняет функцию охладителя, путём разбиения потока на части, увеличивая площадь обдува. Первоначально, радиатор охлаждения УАЗ Буханка двигатель 409 выполнен из меди с тремя рядами ячеек. Иногда, для увеличения тепловой отдачи, пользователь заменяет изделие алюминиевым. Сам радиатор охлаждается потоком воздуха, который обдувает автомобиль потоком в движении. В стационарном положении, или при медленном перемещении работающему силовому агрегату недостаточно получаемого обдува. С этой целью в конструкции предусмотрен вентилятор.

Вентилятор автомобилей УАЗ Буханка принудительного типа, это означает, что на работающем моторе механизм действует постоянно. Привод изделия выполняется коленчатым валом, через шкив не зависимо, нагружен мотор или нет. Иногда пользователи модернизируют агрегат, устанавливая электрический вентилятор, включающийся по достижению жидкости нужной температуры. Это экономит топливо, и добавляет мотору лошадей.

Система охлаждения УАЗ «Буханка»:

Не показывает датчик температуры уаз буханка

Буханка новая 2011. Мотор ЗМЗ-409. Сменил термостат, после чего прибор перестал показывать температуру. Сам прибор вроде исправен. То есть при включении зажигания стрелка шевелится в сторону «0». При выключении зажигания бывает всплеск U и стрелка подскакивает до «80».

В процессе смены термостата соскочила фишка с датчика температуры. Поставил на место и прибор перестал t показывать. И провода от датчика оголил. И вместе их замыкал и по отдельности на массу — не кажет.

На карбюраторном моторе всё просто: провод от датчика идёт к прибору, а тут, судя по всему, задет мозг. И на аварийную лампочку надежды нет: аварийный датчик устроен так, что при повышении температуры цепь лампочки замыкает на массу, а это невозможно на пластмассовом радиаторе.

Что делать? Ездить без показометра температуры неуютно.

как тут мозг то задет? всё так же как в карбюраторном. БК купите и будет вам счастье, у меня показометр вообще врёт нагло.

Так БК с того же датчика инфу будет брать. Или нет? Впрочем, пока лучше штатную схему реанимировать. Вопрос как? Откуда и куда рыть?

Схему-то какую глядеть в библиотеке?

Что делать? Ездить без показометра температуры неуютно. На мозги датчик тем. другой с ( большой)фишкой . Смотри проводку и прибор

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

Схема системы охлаждения УАЗ Буханка проста и характерна для других двигателей. Конструкция закрытого типа, циркуляция жидкости охлаждения происходит принудительно.

К элементам механизма относятся:

• Радиатор;
• Вентилятор принудительного охлаждения;
• Помпа для перекачки жидкости;
• Термостат;
• Охлаждающая остов рубашка;
• Патрубки;
• Датчик температуры жидкости охлаждения;
• Ёмкость расширительная;
• Печка с вентилятором.

Признаки неисправности датчики температуры ОЖ

Данный элемент часто является головной болью водителей: если температура двигателя растет и мотор не охлаждается, то в первую очередь необходимо проверить функциональность датчика ТОЖ. Факторами, предшествующими поломку индикатора температуры антифриза в двигателе, являются:

• Текст на бортовом компьютере автомобиля и загорание лампы контрольного чека на приборной панели;
• Мигание контрольной лампы термодатчика на щитке приборной панели;
• Проблемный запуск двигателя, несмотря на степень прогретости силового агрегата или температуры окружающей среды;
• Резкое изменение выхлопных газов в двигателе;
• Наличие трудностей при повторном запуске силового агрегата;
• Самопроизвольное стопорение двигателя, независимо от уровня его нагрузки;
• Увеличение расхода топлива.

Если на вашем автомобиле четко прослеживается одна или несколько проблем из списка, то рекомендуется в ближайшем времени произвести диагностику индикатора ТОЖ.

Для этого необходимо визуально осмотреть деталь, а также проверить узел с помощью мультиметра: стандартное напряжение индикатора должно составлять 1.5 В на холодном двигателе и 1.25 В – во время выхода силового агрегата на рабочую температуру. В других случаях данный элемент следует признать неисправным и готовиться к замене конструкционного узла.

Важно помнить! Проверять работоспособность датчика ТОЖ требуется только в случае полного остывания силового агрегата. Также перед демонтажем индикатора не лишним будет проверить его проводку на предмет коррозии или обрыва контакта.

УАЗ 452 1984, двигатель бензиновый 1. 8 л. , 85 л. , полный привод, механическая коробка передач — электроника

УАЗ Буханка, 2007

УАЗ Буханка, 1995

УАЗ Буханка, 2017

УАЗ Буханка, 1989

Так с датчиком температуры то как разобрался в итоге?

Пробило прокладку под головкой пузырьки воздуха попадали в термостат. От этого и начинал врать датчик. Поменял прокладку пока нормально.

По сопротивлению как на фото думаю проще. На месте двигателем греешь и смотришь разбирать ничего не надо.

Конструктивные особенности датчика

Обозначенные температурные датчики в УАЗ Патриот 409 двигатель нельзя назвать конструктивно сложными изделиями. Оба компонента являются обычными термисторами, то есть электрическими приборами, которые под воздействием на них непрерывно изменяющейся температуры способны менять свое выходное сопротивление.

Датчик температуры, который отвечает за отслеживание состояния охлаждающей жидкости, присутствует на корпусе термостата. Элемент, что регистрирует температуру всасываемого в мотор воздуха, располагается у впускного коллектора.

Оба датчика посредством проводки имеют электрическую связь с электронным модулем управления работой двигателя в машине UAZ Patriot 409 двигатель. Для датчиков характерен тип устройств «19.3828».

Схема системы охлаждения УАЗ Буханка

Почти все автолюбители знают, что на автомобиле имеется система охлаждения двигателя. УАЗ Буханка или 452 оснащён простой конструкцией силового агрегата, а поэтому и остальные системы имеют простые конструктивные особенности.

Модернизация системы охлаждения, двигатель УМЗ-4218.

На моём автомобиле установлен двигатель первых выпусков, в этом и крылась проблема с охлаждением. Так выходной диаметр (из корпуса термостата) труб большого и малого кругов охлаждения был практически одинаков. Я так понял, что термостат при работе двигателя редко находится в крайних положениях, от тосол одновременно курсирует и по малому, и по большому кругам охлаждения в большей или меньшей степени. Так как малый круг охлаждения имеет меньшее сопротивление (по сравнению с большим) проходящей жидкости, то и основная её часть устремлялось туда. Отсюда повышенная температура двигателя.

Данный эффект был устранён подтормаживанием малого круга охлаждения. Для этого изготовлена шайба толщиной 5-8мм, внешним диаметром в размер резинового патрубка плюс 2мм, диаметр отверстия 12мм. Установил её в патрубок малого круга охлаждения и для надёжности зафиксировал хомутом. После проведения данной операции температура двигателя стабилизировалась около 80*С (термостат на 80*С). На более поздних выпусках выпусках этих двигателей данная проблема решена на заводском уровне, в выходной патрубок малого круга имеет диаметр отверстия для прохождения тосола порядка 10-12мм.

Следующий этап модернизации коснулся собственно вентилятора.

Установленная пластиковая крыльчатка уступила место электровентилятору. Такая замена вызвана в первую очередь увеличившейся глубиной преодолеваемых бродов (ну так стало получаться на охоте — чем дальше в лес тем глубже:).

Как я уже сообщал в отчёте о лифтовке, радиатор тоже лифтанул, да бы он стоял ровно в проёме кузова предназначенном для него (а то у лифтовщиков были жалобы на несколько ухудшившиеся охлаждение).

Так с радиатора исчезли жалюзи (на термостат не жалуюсь) и масляный радиатор (по причине добротного масла не использую).

Сам радиатор перекочевал на поперечину рамы, к которой и приварены его родные кронштейны (т.е. переместился вперёд и вверх). Таким образом он оказался снова на своём месте относительно кузова. При этом пришлось изготовить из стального прутка удлиненные тяги-упоры радиатора. Саму поперечину рамы просверлил сверлом на 12мм (на против родных кронштейнов) и подобрал болты для крепления соответствующей длинны.

Операция смещения радиатора вперёд дала возможность вживить электровентилятор от ГАЗ-3110 с 406-м двигателем, по размеру он почти как наш штатный.

Монтируется он с помощью его же родного кронштейна, но с переваренными по месту ушами под наш УАЗовский радиатор. При монтаже вентилятора на радиатор использовал как проставки резино-металлические втулки от крышки привода ГРМ ВАЗ-2108, их установлено по 2-е шт. под каждой опорой (опор — ушей всего 6). После сборки вся эта конструкция накрыта родным диффузором радиатора.

Теперь к данной конструкции пришлось удлинить патрубки радиатора, нижний подобрал в магазине по шаблону, а верхний родной, просто он разрезан и в разрез вставлена трубка с биметаллическим датчиком включения вентилятора (дополнительного, о нём ниже), которая само собой и удлинила верхний патрубок.

Для тяжёлых условий движения имеется дополнительный электровентилятор, он установлен перед радиатором (он от ГАЗ-3110), включается (вернее будет включаться) несколько позже основного (большого) вентилятора. Это в автомате. По схеме режимы предусмотрены следующие:

• Включено автоматически.
• Выключено принудительно.
• Включено принудительно.

Это режимы для обоих вентиляторов, переключатели раздельные.

Основным вентилятором управляет в автомате электронный блок, подключенный к терморезистору указателя температуры двигателя, дополнительный вентилятор включается от биметаллического датчика в верхнем патрубке.

Данную систему эксплуатирую с радиатором от 3160-го с августа 2003 года. При езде по городу (включая пробки) везде справляется один основной вентилятор, про шоссе и говорить не приходится, он там вообще не работает. Дополнительный требуется при езде на понижайке и буксировке на бездорожье, т.д. Первые прохладные дни (около 0*С) показали, что УАЗу даже при городском движении вентилятор не нужен, за редким исключением (типа стояния в пробке).

Эксплуатация двигателя без участия главных элементов невозможна, система охлаждения УАЗ Буханка, входит в этот перечень. Поскольку работа мотора и сгорание топлива взаимосвязаны, не трудно понять, что результат такой связи, выделение тепла. В камере сгорания этот показатель достигает уровня 2000°С. Без отвода температуры и доведения до нужного уровня агрегат заклинит, и не будет выполнять установленные функции.

Автомобиль УАЗ-452 «Буханка»:

Схема системы ОЖ

Схема системы охлаждения двигателя УАЗ достаточно простая, она закрытого типа с принудительным циркулированием охлаждающей жидкости. «Охлаждайка» циркулирует по кругу от радиатора, проходя водяной насос и термостат в рубашку охлаждения, и затем возвращается.

Рассмотрим, схему охлаждения силового агрегата на УАЗиках, а в частности на движке с маркировкой 452:

Принцип работы датчика температуры

Он прост. Во время повышения воздействующей на датчик температуры его сопротивление начинает понижаться. Если картина меняется наоборот, то датчики ведут себя аналогичным образом: при понижении температуры повышают свое сопротивление.

Изменения сопротивлений вызывают такие же корректировки показателя выходного напряжения. Заметим, что питание датчика от ЭБУ является постоянным и равно 5 Вольт. В цепь к датчику подключается резистор, обладающий собственным сопротивлением в 2 кОм.

Вслед за температурой и сопротивлением изменяется напряжение элемента, что сразу же регистрируется электронным блоком управления (ЭБУ). По указанному изменению показаний бортовой контроллер осуществляет управление работой дроссельной заслонки или корректирует режим функционирования регулятора холостого хода.

Если рассматриваемые нами датчики пришли в негодность, то это не станет для владельца шоком, ведь стоимость каждого из компонентов незначительная – порядка 250 руб. за единицу.

Как видно, конструкция двух датчиков идентична, о чем можно убедиться по фото ниже.

Внимание! Для разных годов выпуска внедорожника УАЗ Патриот 409 двигатель конструкция обоих датчиков может носить некоторые отличия. Каталожный номер изделия следующий: «40523.3828000». Он поможет правильно отыскать и приобрести необходимый датчик температуры. Замена случается не так часто, поскольку датчики обладают существенным ресурсом. Если такая потребность все-таки возникла, то владельцу будет интересно, как правильно выполнить ремонтную процедуру.

Замена датчика температуры

Оба датчика подключены непосредственно к бортовой сети, поэтому в целях предотвращения электрического замыкания рекомендуется обесточить автомобиль путем «сброса» минусовой клеммы с вывода батареи.

Датчик температуры охлаждающей жидкости находится в непосредственном контакте с хладагентом, поэтому для избегания утечек жидкости рекомендуется произвести частичный слив антифриза из контура. Для этого откручиваем пробку на блоке движка и производим частичный отбор хладагента в небольшую емкость, способную вместить около 2 литров.

Дальнейшие манипуляции выглядят так:

• Отжимаем фиксатор, после чего колодку с подводящими проводами отводим в сторону.
• Применяем ранее обозначенный ключ («19»). С его помощью откручиваем датчик температуры охлаждающей жидкости от термостатного корпуса.
• Теперь приступаем к демонтажу «воздушного» датчика.
• Аналогичным образом демонтируем второй компонент.
• Далее устанавливаем новые аналоги в обозначенные места, действуя в обратном порядке.

Внимание! Перед монтажом рекомендуется проверить новые датчики.

Важно! Если датчик температуры охлаждающей жидкости присутствует абсолютно во всех модификациях УАЗ Патриот 409 двигатель, то элемент, отвечающий за температуру подаваемого воздуха, обнаружить на некоторых версиях внедорожника не удастся.

Как это выполнить? Сейчас выясним!

Панель приборов УАЗ 469

На УАЗ 469 панель приборов содержит следующие указатели и приборы, контролирующие функции автомобиля при работающем двигателе и во время движения:

• амперметр;
• спидометр;
• указатель температуры охлаждающей жидкости в головке блока цилиндров;
• указатель давления масла;
• указатель уровня топлива.

Перечень контрольных ламп, расположенных на панели автомобиля УАЗ:

• указателя поворотов;
• предельной температуры охлаждающей жидкости в радиаторе;
• дальнего света фар в корпусе спидометра;
• аварийного давления масла.

Приборный диапазон автомобиля не слишком велик. Схема расположения приборов и ламп контрольной сигнализации, которые представляет панель УАЗ 469:

Позиция 17 – спидометр. Стрелка прибора постоянно показывает водителю скорость движения транспортного средства в км/ч. Конструкция спидометра дополнительно оснащена дисковым барабанным счетчиком, на котором фиксируется общий пробег машины в километрах.

Амперметр поз. 2 является прибором, определяющим силу тока зарядки, когда его стрелка отклоняется в правую сторону на знак +, либо тока разрядки, когда его стрелка отклоняется влево на знак -. Здесь речь идет о зарядных либо разрядных токах для аккумуляторной батареи.

Автомобиль УАЗ 469 производится для военных нужд, перевозки командного состава воинских частей, для фермерских хозяйств. Большой популярностью данные транспортные средства пользуются у охотников, рыбаков, жителей сельской местности, горных аулов, лесных угодий.

Предназначение системы охлаждения

Система охлаждения УАЗ Буханка предназначена для охлаждения двигателя в процессе эксплуатации. Так, элементы охлаждения отводят производимое тепло от блока цилиндров и головки при помощи охлаждающей жидкости и охлаждают её в радиаторе.

В процессе эксплуатации силовой агрегат автомобиля нагревается до запредельных температур и если не будет охлаждения, то детали мотора попросту перегреются и деформируются. Хотя, такие ситуации бывают и при наличии системы ОЖ, в том случае, когда она не в рабочем состоянии или один из важных элементов вышел со строя.

Рабочая температура двигателя на УАЗ Буханка составляет 80-100 градусов Цельсия. Именно в этом интервале термостат открывается на большой круг охлаждения.

Поскольку на данном автомобиле не предусмотрен электровентилятор, а стоит принудительная система охлаждения, то дополнительное остывание радиатора включено постоянно.

Силовой агрегат может перегревать, если один из элементов охлаждения вышел со строя. Сначала наступит лёгкая стадия, при которой мотор попросту закипит. Но, здесь могут быть и тяжёлые последствия, такие как прогиб и деформация головки блока цилиндров. На данном этапе, ситуацию можно исправить обычной шлифовкой поверхности головки блока.

При средней стадии — элементы двигателя могут деформироваться. Сюда можно отнести клапанный механизм. Впоследствии головке блока потребуется капитальный ремонт, а это вылезет в немалую копейку владельцу транспортного средства.

Тяжёлая стадия — это когда разрушается поршневая группа от сильного воздействия тепла. Но, и это не самое худшее, что может произойти, поскольку если охлаждающая жидкость попадёт в цилиндры автомобиля, то двигателя настигнет гидроудар, при котором не всегда и капитальный ремонт спасает.

Тут кто-то датчиками температуры интересовался?

Если еще актуально, то читайте. Картинок не будет — лень выкладывать и давать ссылки. Для меня исторически все выглядело так.

19.3828 (аналоги от других производителей — 42.3828 и 405226) Первый нормальный датчик с которым я познакомился еще в 1994г. Впрыска тогда еще не было толком, но МПСЗ(МикроПроцессорная Система Зажигания) уже была. Электрически выглядит как стабилитрон с напряжением стабилизации 10мВ * К. Где К — температура в Кельвинах, то бишь абсолютная. На самом деле внутри микросхема, прообразом которой является LM135. Поясняю. При правильном включении напряжение на выводах этого датчика будет таким: Температура С — напряжение 0С — 2.73в 10С — 2.83в 20С — 2.93в 30С — 3.03в . 100С — 3.73в

Замечу, что при росте температуры напряжение на датчике растет. Поскольку внутри полупроводниковая микросхема, то проверять сие изделие омметром — бессмысленная глупость, ничего не узнаешь. Датчик имеет полярность — то есть не все равно к какому выводу его подключен плюс, а к какому — минус. Конструктивно — резьба М12х1.5, размер под ключ 19. Разъем прямоугольный с двумя выводами шириной 3мм. Длина от плоскости прилегания до конца чувствительного элемента — 21мм (довольно короткий). Известное мне применение — МПСЗ с блоками МС2713 и МС4004, Микасы до седьмого включительно.

Все остальные перечисляемые здесь датчики электрически являются терморезисторами с отрицательным температурным коэффициентом. То есть в них не бессмысленно тыкать омметром и они неполярные. Итак, во-первых большая группа датчиков несколько разного конструктива, но имеющих одинаковые электрические характеристики. Вот таблица зависимости сопротивления от температуры: Т, С Сопротивление, Ом 128С — 80.8 Ом 100С — 177 Ом 90С — 241 Ом 80С — 332 Ом 70С — 467 Ом 60С — 667 Ом 50С — 973 Ом 45С — 1188 Ом 40С — 1459 Ом 35С — 1802 Ом 30С — 2238 Ом 25С — 2796 Ом 20С — 3520 Ом 15С — 4450 Ом 10С — 5670 Ом 5С — 7280 Ом 0С — 9420 Ом -5С — 12300 Ом -10С — 16180 Ом -15С — 21450 Ом -20С — 28680 Ом -30С — 52700 Ом -40С — 100707 Ом

Жирным подчеркнутым обозначены контрольные точки, которые указывают все производители, а просто жирным — только Арзамас для своих датчиков.

Конструктив и обозначения. Все датчики имеют размер под ключ 19мм.

23.3828, 423.3828 и 405213. Аналоги от разных производителей. Резьба — М12х1.5 Разъем — «овальный». Длина от посадочной плоскости до конца датчика — 28мм (длинный). Известная мне применяемость — ВАЗ, блок не знаю.

234.3828, 421.3828 и 405216. Аналоги от разных производителей. Резьба — М12х1.5 Разъем — прямоугольный. Известная мне применяемость — Микас-11 на УАЗ Патриот.

232.3828 Резьба — К3/8″ (коническая дюймовая, как на старых одноконтактных датчиках для приборки) Разъем — «овальный».

233.3828 Резьба — К3/8″ (коническая дюймовая, как на старых одноконтактных датчиках для приборки) Разъем — прямоугольный. Длина от шестигранника до конца датчика — 28мм. Длина самого «измерительного члена» — 13.5мм

Отдельной строкой стоят датчики для УАЗ Патриот Евро-3 с БОШем. Это тоже терморезистор, но его характеристики другие. Т, С Сопротивление -40С — от 40.490 кОм до 50.136 кОм 0С — от 5.466 кОм до 6.326 кОм 80С — от 0.313 кОм до 0.332 кОм Обозначение BOSCH 0 280 130 093 425.3828 — Калужский завод «Автотрейд» Резьба — М12х1.5 Разъем — «овальный»

Производители. 23х.3828 — Калужский завод Автоприбор 42х.3828 — Калужский завод «Автотрейд» 4052хх — Завод РИКОР в Арзамасе (бывший арзамасский завод радиодеталей). 19.3828 — Калужский завод электронных изделий.

Калуга вообще какой-то заповедник датчиков и прочего автоэлектронного барахла получается :-))).

И напоследок Начать разбираться в этом датчиковом зоопарке меня побудило еще в 2007г покупка Патриота с Микасом-11. Тогда была пора перехода с Микаса-7 на Микас-11. Соответственно у первого был 19.3828 с положительным коэффициентом, а у второго 234.3828 с отрицательным. А выглядели они почти одинаково. И была в конфах регулярная ботва типа — у меня сдох ДТОЖ, я пошел в магазин и купил новый, а он показывает какую-то херню (типа тех самых -38С в летнюю жару), соответственно движок хрен заведешь, потому как мозг, думая что там -38С при пуске заливает бензином. А причина — человек пришел в магаз и говорит — мне ДТОЖ на Патриот. Продавец ему — у вас Евро-2 или Евро-3? Покупатель — Евро-2. Продавец и дает ему 19.3828 для Микаса-7, потому как приучен что на Евро-2 идет такой, а на Евро-3 — Бошевский. А то, что на Евро-2 возможен вариант, продаван не в курсе и покупатель тоже. Вот и попадает не тот датчик в систему — разъем одинаков, резьба тоже, ставится как родной. А то, что электрические характеристики и рядом не лежали — покупатель ни сном, ни духом.

Если цепь датчика оборвать или закоротить на корпус — ничего не сгорит, должны лишь ошибки возникнуть и мозги должны начать работать по обходной программе. Вот замыкать синальную цепь датчика на +12в может быть черевато для мозгов.

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

В завершении о способе проверки

Чтобы выполнить правильную проверку изделий потребуется обзавестись следующими устройствами и приспособлениями:

• Мультиметром или обычным вольтметром. Посредством данных приборов необходимо будет измерить напряжение на выводах каждого из датчиков.
• Аккумулятором (12 В).
• Реостатом, который после коммутации с батареей будет выдавать пониженное до 5 Вольт напряжение питания датчиков.
• Амперметром для измерений величины тока.

Собрав нехитрую схему, проверяем уровень показаний обозначенных параметров и сравниваем с регламентными показаниями.

Ниже можно увидеть схему подключений всех компонентов для проверки датчиков.

Новые модификации

С 1985 автомобиль претерпел изменения. Их даже можно назвать вполне существенными. Также стоит учитывать, что в последние годы электросхема УАЗ 452 была довольно серьезно модернизирована. А сама базовая комплектация стала заметно богаче. Теперь модификацией стал для УАЗ Буханка инжектор. Производитель отказался от карбюраторных систем и выпустил более экономичный и современный для УАЗ Буханка инжектор. Схема электрооборудования УАЗ стала более прогрессивной.

Преобразилась и приборная панель. Наиболее заметными изменениями стали: дополнительное реле стартера, добавочно сопротивление в цепи АКБ-зажигания. Однако большинство владельцев Буханки самостоятельно модернизируют свое транспортное средство. А приборная панель — первый шаг к модернизации интерьера.

В базовой комплектации приборная панель не выглядит впечатляюще, поэтому большинство водителей решается обновить ее внешность. На панель устанавливается цельная накладка, которая делает ее визуально интереснее. Такая накладка находится в свободной продаже, и купить ее не представляет особой сложности. Приборная панель в УАЗ 452 является цельнометаллической и не украшает интерьер. Современная накладка на панель в большинстве своем производится из пластика и служит хорошим украшением данному автомобилю.

Еще одним недостатком в старенькой Буханке является отсутствие электрических стеклоподъемников. Однако электростеклоподъемники можно с легкостью установить самостоятельно. Они отлично впишутся в электросхему УАЗ 452. Но ни установка стеклоподъемников, ни их изначальное отсутствие в составе электропроводки не является основной проблемой бедности комплектации.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Печка с вентилятором

На силовых установках ЗМЗ-409, УАЗ-402(421), устанавливается печка, встраиваемая в контур системы охлаждения. Конструктивно, узел состоит из патрубков, радиатора и вентилятора, работающего за счёт электричества. Нагретый антифриз, циркулируя внутри контура, служит источником тепла в кабине водителя. Летом контур печки перекрывается отсечным краном, в зимний период работа устройства дополнительно охлаждает мотор.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем пойти в магазин за покупкой свечей зажигания (СЗ) для двигателей инжекторов 405, 406 или 409, нужно ознакомиться с сервисной книжкой к автомобилю. В мануале должны быть точно указаны модели СЗ, эксплуатация которых допускается в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР либо их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искровой зазор в свечах должен составлять 0,7-0,85 мм.

Некоторые автомобилисты, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, однако это не допускается по двум причинам:

• в первую очередь, эти изделия имеют другой параметр теплоотвода;
• кроме того, их зазор составляет 1 мм, а для этих двигателей это не подходит.

Найти устройства А14ДВР сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичное изделие, предлагаем более подробно ознакомиться с расшифровкой:

• А — эта бука определяет диаметр, а также шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
• 14 — это значение калильного числа. Считается одним из основных параметров, определяющих характеристики температурного режима функционирования изделия.
• Д — значение длины резьбы. В нашем случае СЗ оснащены резьбой длиной 19 мм.
• В — определяет, насколько выступает тепловой конус изолятора в саму камеру сгорания мотора. Благодаря выступанию конуса ускоряется прогрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает ее более высокую стойкость к образованию нагара.
• Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также управляющего модуля мотором. В целом наличие или отсутствие этого элемента в конструкции СЗ никак не отразится на функциональности и качестве образования искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем ресурс эксплуатации современных СЗ составляет около 20 тысяч км пробега. Разумеется, данный показатель зависит от многих условий. В первую очередь, это качество выполненной детали, ее условия эксплуатации, а также качество применяемого топлива. Последний момент очень важен, поскольку использование низкокачественного горючего приведет к значительному сокращению срока службы СЗ.

По каким признакам можно определить неисправность свечей:

• Если вы извлечете СЗ из посадочного места, то увидите ее корпус. Наличие нагара и отложений на корпусе устройства, в частности, на электроде, может свидетельствовать о поломке изделия. Такую неисправность можно попытаться решить путем очистки, но помогает это не всегда.
• Наличие следов масла на СЗ. Из-за масляного воздействия изделие не может работать эффективно, поэтому в работе СЗ могут проявляться неполадки. Такие устройства нужно очистить и просушить, но перед дальнейшим использованием нужно определить причину попадания моторной жидкости на них.
• Также о неисправности СЗ могут свидетельствовать и топливные следы на устройствах.
• Еще один признак — стартер приходится долго крутить, при этом мотор может запуститься через длительный промежуток времени, а может и вовсе не запуститься. Такие же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректной работающий бензонасос.
• При прогреве мотора проявляются неприятные и нехарактерные для его работы звуки. Также они могут появляться при движении на холостом ходу.
• Значительно увеличился расход топлива во время эксплуатации транспортного средства.
• Помимо этого, повысился объем вредоносных веществ в выхлопных газах. Разумеется, на глаз определить эту неисправность не получится, необходима более тщательная диагностика.
• Значительно ослабла тяга транспортного средства, снизилась его мощность, мотор с трудом набирает обороты.

УАЗ 452 ГоЛоВаСтИк «ПоЛбУхАнКи» › Бортжурнал › Замена датчика температуры.

А вот и Я. Не показывал датчик температуры. Купил новый за 200р.

Но не тут то было хотя датчик и показывал нужное сопротивление.

Толку ноль. Ну почти ноль при прогреве приборка не показывала но стоило заглушить подождать и повернуть вновь ключ зажигания то прибор начинал показывать.

Но при заводе температура падала.В общем пошел кардинально.Купил от ваз 2101-09. И поставил.

Заменил приборку на ваз 2106 немного переделав ее. Приварил ободок от старой приборки и установив скобу фиксации от 2106. Но немного датчик гулял замазал его герметиком сзади.

Но опять двадцать пять при полном прогреве прибор показывает 60 градусов. Стоит заглушить подождать так он показывает 80 85 градусов. Проблема осталась хотя кажется знаю в чем проблема (т.е проблема в самом двигателе)Попутно всплыла одна бяка ось коромысел был закреплен на две гайки. Одна была слизана а вторая тупо не затянута.

И нашел вот такую бяку от чего она так и не понял. Была под клапанной.

Нашел проблему почему шел недозаряд. Банально с точился и вытянулся ремень.

Теперь буду менять и приборку на зарядку а то то же моросит.Ну и на по следок подогнали противотуманки.

Ёмкость расширительная

Прежде всего, расширительная ёмкость хранит запас антифриза. Определённый объём жидкости постоянно должен быть в запасе, что бы поддерживать нормальную работу мотора. Кроме того, в бачок выделяются пары и газ, который скапливается в системе во время её работы. С атмосферой расширитель связан клапаном, который установлен в крышке. Клапан настроен таким образом, что бы в системе постоянно был избыточный напор. Это позволяет работать мотору при высоких температурах, но без кипения антифриза. Избыточный напор стравливается клапанов в атмосферу.

Виды систем охлаждения УАЗ Буханка

Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.

Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.

Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.

Дополнительные функции охлаждения:

• Поддержание температуры в печке, вентиляции, кондиционере;
• Охлаждение смазки мотора;
• Снижение температуры в механизме рециркуляции сгоревших газов;
• Снижение температуры воздуха в турбинном наддуве мотора;
• Снижение температуры рабочей жидкости в автоматической коробке передач.

В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.

• Охлаждение жидкостью (замкнутое, незамкнутое);
• Охлаждение воздухом (естественное, принудительное);
• Охлаждение смешанное (гибридное).

Современные схемы, к которым относится система охлаждения 402 двигатель, чаще других используют комбинированное (смешанное) снижение температуры. Схема объединяет свойства жидкой субстанции и воздуха, которые дополняют и компенсируют друг друга.

Схема cooling system УАЗ «Буханка»:

Проверка датчиков температуры ЗМЗ 409

Проверка исправности датчиков температуры охлаждающей жидкости и температуры воздуха производится по одной методике. Прежде всего необходимо проверить исправность цепей подключения датчиков, для этого при выключенном зажигании надо отсоединить колодку жгута проводов от датчика и затем включив зажигание измерить вольтметром напряжение на выводе «1» колодки жгута проводов, подсоединив минусовой щуп вольтметра к массе. Напряжение на выводе должно быть +5 Вольт, в противном случае в цепи питания датчика есть обрыв или неисправен сам электронный блок управления.

Полная проверка исправности датчиков температуры проводится с помощью электрической схемы изображенной на рисунке ниже. Перед началом проверки переменным резистором при помощи миллиамперметра надо установить ток в цепи в пределах от 1 до 1.5 мА. Для изменения температуры чувствительного элемента датчика можно использовать емкость с водой нагретой до температуры кипения, заранее установив в ней термометр.

Опустив датчик в емкость с кипятком, по мере его остывания вольтметром снимают показания напряжения датчика. Контрольные замеры делаются при температуре плюс 100, 90, 80, 60, 40 и 20 градусов. У исправного датчика температуры напряжение в цепи должно быть близким к следующим величинам:

• +20 — 2.93 Вольта
• +40 — 3.13 Вольта
• +60 — 3.33 Вольта
• +80 — 3.53 Вольта
• +90 — 3.63 Вольта
• +100 — 3.73 Вольта

Признаки неисправности датчик температуры охлаждающей жидкости ЗМЗ 409

Затруднен запуск двигателя, прогревать двигатель приходится поддерживая обороты педалью газа, на прогретом двигателя обороты холостого хода повышенные. Горит лампа Check Engine неисправности в системе управления, самодиагностика блока управления выдает следующие неисправности:Микас 7.2021 — низкий уровень сигнала датчика температуры охлаждающей жидкости.022 — высокий уровень сигнала датчика температуры охлаждающей жидкости.Микас 11 и Bosch ME17.9.70116 — Выход сигнала датчика температуры охлаждающей жидкости за допустимый диапазон.0117 — Низкий уровень сигнала цепи датчика температуры охлаждающей жидкости.0118 — Высокий уровень сигнала цепи датчика температуры охлаждающей жидкости.Если холодный двигатель вообще не запускается или запускается с трудом, но лампа неисправности в системе управления при этом не горит, а система самодиагностики никаких кодов ошибок не выдает, то возможно нарушена градуировка датчика температуры охлаждающей жидкости, его надо проверить и при необходимости заменить.

Замена датчика температуры ОЖ ЗМЗ 409

Рассмотрим УАЗ Патриот 409 двигатель с экологической системой «Евро-3». Для ремонта понадобится только один ключ, типоразмер которого «19».Оба датчика подключены непосредственно к бортовой сети, поэтому в целях предотвращения электрического замыкания рекомендуется обесточить автомобиль путем «сброса» минусовой клеммы с вывода батареи.Датчик температуры охлаждающей жидкости находится в непосредственном контакте с хладагентом, поэтому для избегания утечек жидкости рекомендуется произвести частичный слив антифриза из контура. Для этого откручиваем пробку на блоке движка и производим частичный отбор хладагента в небольшую емкость, способную вместить около 2 литров.Дальнейшие манипуляции выглядят так:

Датчик температуры антифриза

Тема статьи – ДТОЖ змз 406, 405 и датчик температуры змз 409. Вроде все просто: и деталька «копеечная», и замена 5 минут занимает, но «здесь вам не тут», наши запчасти скучать не дадут. Народ давным-давно распределил данные датчики по цветам, совершенно не обращая внимания на тот факт, что у разных производителей датчиков, разные цвета на один и тот же датчик.

Термостат

Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.

Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.

Отличия электрических систем

Модернизации сказались на условиях обслуживания авто разных лет выпуска.

Особенных трудностей при проведении регламентных работ своими руками автомобиль не вызывает, однако электрические системы имеют отличия, причиной которых послужили:

УАЗ буханка проблемы с указателем температуры

по середине нормально сам такие датчики не уважаю

Там получается 4 или 5 палочек этих да?

держи стрелку по середине

А инструкцию почитать не вариант?

А ты читал дай номер страницы и абзац

ht tp://w ww.autoprospect.ru/uaz/

Архив объявлений

Смотрите все объявления в архиве

2 Датчик указателя температуры охлаждающей жидкости

Во время тестовых запусков ДВС, заметил что даже после длительной работы ДВС, температура не поднимается выше 40 градусов.

Надо исправлять это, панель приборов, новая купленная еще в прошлом году, нового образца, с датчиком температуры 14.3807, датчик температуры на основании помпы: ТМ100В.

Искал термостат модели Т118 — 1306100-06

на 70 градусов, говорю такой-же внешне, только на 80? — говорят да, только номер на конце -01.

За оба термостата отдал 1.480 тн. (10$)

Но взяв их со склада заподозрил не ладное, они были не в форме «тюбетейки», как должны быть. Ну ладно думаю, вдруг подойдут.

За оба термостата отдал 1.640 тн. (11$)

на 80 градусов не подойдет, то переделаю03 на 87 градусов, отрезав шток. Так уже делали и все замечательно. Но для этого регулирования термостата надо термометр на 100 градусов, которого у меня не оказалось. Им-же можно было-бы и проверить датчики ТМ100, кстати их сопротивление, соответственно температуре следующее:

Так-же купил два датчика ТМ100, на случай если мой дохлый, и заодно на запас так-же два на радиатор ТМ104:

За два датчика ТМ100 отдал 700 тн. (5$) За два датчика ТМ104 отдал 520 тн. (3$)

Цена вопроса: $29 Пробег: 0 км

Элемент системы охлаждения

Основными элементами системы охлаждения силового агрегата УАЗ Буханка 452-й мотор являются всем известные детали: радиатор, вентилятор, водяной насос, термостат, патрубки, водяная рубашка и датчик температуры. Также, частью конструкции является отопитель.

Итак, рассмотрим, что собой представляют основные элементы охлаждения двигателя, их устройство и работу, а также ремонт и доработку.

На УАЗиках могут устанавливаться 3-хрядные медные или алюминиевые радиаторы, которые проводят максимальное охлаждение жидкости. Поскольку, эксплуатация элементов достаточно долгая, то процесс остывания силового агрегата не всегда такой, каким ему надлежит быть. Как показывает практика, радиатор УАЗ Буханка долговечный.

В данном случае, это связано с засорённостью каналов внутри элемента. Зачастую, уже обычная чистка не помогает, а повышенный износ делает щели в трубках, которые активно запаивают владельцы, не желая покупать новые детали. Основное назначение радиатора — охлаждать жидкость, которая циркулирует с двигателя при помощи потока ветра.

Вентилятор системы охлаждения на Буханке стоит принудительный, закреплённый на шкиве и работает постоянно, пока коленчатый вал крутится. Многие автолюбители модернизируют данную систему и устанавливают электровентиляторы, которые зачастую включает сам водитель согласно показаниям температуры на приборной панели.

Водяной насос

Помпа у УАЗ механического привода. Основное назначение элемента бесперебойно проводить циркуляцию ОЖ по системе. Так, водяной насос обеспечивает проток жидкости в радиатор для остывания и обратно. Неисправность данного элемента может привести к потере «охлаждайки» и перегреву движка.

Основным из элементов конструкции является — термостат. Он обеспечивает циркуляцию жидкости и служит переключателем между малым и большим кругом в системе. Для прогрева транспортного средства элемент держится в закрытом состоянии. При достижении 80 градусов Цельсия, он начинает открываться, чем обеспечивает циркуляцию жидкости через радиатор.

Основной неисправностью можно считать заклинивание элемента, что может привести к перегреву мотора, поскольку как показывает практика, клинит термостат на малом круге, а соответственно дополнительного охлаждения и протока жидкости через радиатор не будет.

Патрубки и водяная рубашка

Патрубки — средство передвижения жидкости по системе от двигателя и его элементов к радиатору и обратно. Неисправность этих элементов приводит к потери «охлаждайки», что, в свою очередь, понижает уровень ОЖ в системе, а это — прямой путь к перегреву.

Водяная рубашка — конструктивные особенности головки блока и блока цилиндров. Именно сквозь эти отверстия протекает охлаждающая жидкость, чем забирает тепло для охлаждения. При долгом сроке эксплуатации, особенно на воде, внутри стенок может образовываться коррозия, которая приведёт к течи и потери жидкости.

Датчик температуры на Буханке, не такой, как привыкли видеть большинство автолюбителей. Это элемент старого образца, который не включает электровентилятор, поскольку здесь установлена принудительная система, а просто выводит на приборную панель показатели температуры.

Датчик температуры охлаждающей жидкости (сокращенно ДТОЖ) – очень важный элемент, отвечающий за температурой ОЖ системы охлаждения. Суть его работы сводится к тому, чтобы давать сигнал на блок управления мотором, который регулирует состав топливной смеси, а также частоты вращения коленчатого вала, равно как и угол опережения зажигания. Без этого датчика не может идти речи о правильном функционировании охлаждающей системы. Датчик температуры ОЖ передает данные температуры жидкости (антифриза, тосола или воды) в электронный блок управления (ЭБУ). А температуру жидкости, которую водитель видит на приборной панели, передает другой датчик, тоже температурный.

Охлаждающая остов рубашка и трубки

Пространство, между сдвоенными стенками камер сгорания мотора автомобилей UAZ, расположено внутри силовой установки и головки остова. Визуально, представляет выемки, предназначены для перемещения жидкости и отводящие тепло при эксплуатации мотора. Транспортировка антифриза к теплообменнику и назад происходит посредством патрубков. Неполадки в элементах приводят к перекалу мотора и потере работоспособности агрегата.

Длинная эксплуатация мотора засоряет полости, и ухудшает прохождения антифриза. Это характерно при работе двигателя на воде, поскольку субстанция склонна к образованию накипи и, следовательно, уменьшению сечения отверстий и коррозии. Разрушение стенок цилиндра приводит к утечкам и попаданию жидкости в цилиндр, а это уже капитальная починка агрегата. Дабы не допустить поломки, эксплуатировать мотор рекомендуют на антифризе, нейтральном к материалам двигателя, замену субстанции проводить в установленные сроки.

Магазин, где всегда есть выбор датчиков температуры

Предлагаем вашему вниманию устройства для автомобилей всех самых известных отечественных марок — УАЗ, ВАЗ, ГАЗ, КамАЗ, ЗИЛ, ПАЗ. Изучайте описания и используйте фильтр, чтобы выбрать подходящий вариант.
