Как правильно отрегулировать ножки, прокачать педаль и поставить диск?

Немного об истории создания советского внедорожника

Изначально УАЗ 469 разрабатывался как армейский автомобиль повышенной проходимости, который был призван заменить более старую модель ГАЗ -69. Автомобиль разрабатывался с середины 60-ых годов, а начал выпускаться серийно с 1972 года, дальнейшей его модификацией был УАЗ-3151 (выпускался с 1985 года). Гражданской модернизированной версией стал УАЗ-315195 «Хантер». Три года назад Минобороны РФ полностью отказалось от поставок УАЗ, перейдя на другие типы внедорожников. Хотя УАЗЫ и зарекомендовали себя в армии как надежные, неприхотливые автомобили, однако они сильно устарели.

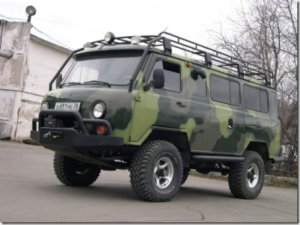

Всем знакомая модель Буханка

Коммерческий грузовичок УАЗ 3303 стал дальнейшей модификацией знаменитой «буханки», семейства автомобилей Ульяновского завода, среди которых самый первый УАЗ 450. Серийно его начали выпускать еще в 1958 году. Автомобиль стал первой самостоятельной разработкой завода, основанной на узлах и агрегатах ГАЗ-69 и ГАЗ-21. Первые же испытания превзошли все самые смелые планы конструкторов, автомобиль уверенно преодолевал даже снежный покров глубиной 50 см, а также ездил по танковой колее с грузом в тонну веса. Разработка внедорожника началась в середине 50-ых годов, опытные экземпляры появились через месяц.

Так как ГАЗ 69 имел неудачную колесную базу, для новой машины пришлось использовать вагонную компоновку, которую разработали в двух модификациях:

• грузовика с деревянным кузовом;
• цельнометаллического фургона.

Для обеспечения необходимой жесткости кузова на крыше фургона разработали ребра, что визуально и напомнило хлебный батон. В середине-конце 80-ых годов «буханка» прошла модернизацию, двигатель остался старый, зато форсированный до 90 лошадок. Внедорожники оснастили улучшенной двухконтурной тормозной системой и вакуумным усилителем отключения сцепления, еще модернизации подверглись мосты. Очередной раз сменились названия.

Появились УАЗ-3303 — бортовой грузовик малой грузоподъемности, УАЗ-3741 — фургон многоцелевой, УАЗ-2206 — микроавтобус, УАЗ-3962 — машина скорой медицинской помощи. Еще через десять лет на заводе начали эксперименты по улучшению характеристик и усовершенствованию «буханки», выпускались самые разные автомобили, в частности, семейство «Фермер», однако в начале 2000-ых годов поменялось руководство, все новые проекты свернули, с тех пор выпускают одну модификацию — фургон.

Замена

Монтаж узла производится в зеркальной разборке последовательности. Предварительно следует в отверстие подшипника первичного вала КПП нанести специальную смазку, обработать площадь трения и прижимного диска чисткой тканью. Установка диска на свое место, производится выступающей частью, обращенной к корзине. Предварительно нанесенные метки на кожухе и маховике совмещаются для предотвращения разбалансировки.

В процессе проведения работ требуется отцентрировать ведомый диск по отношению к оси коленвала. Для этой процедуры применяют специальное правило (имитирует шлицевую часть первичного вала), которая после монтажа должна легко выниматься. Болты крепежа необходимо затягивать равномерными усилиями попеременно для препятствования сдвижки кожуха.

Все полезное находится здесь

Снятие нажимного и ведомого дисков сцепления ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Снимаем рабочий цилиндр гидропривода сцепления

Ключом «на 12» отворачиваем четыре болта крепления нижней части картера сцепления. Одним из болтов к картеру сцепления крепится наконечник провода «массы».

Снимаем нижнюю часть картера сцепления с прокладкой.

Помечаем зубилом взаимное расположение маховика и ведущего диска («корзины») сцепления.

Удерживая маховик от проворачивания отверткой или монтажной лопаткой, ключом «на 12» равномерно отворачиваем шесть болтов крепления «корзины» к маховику. Одновременно доступны только два болта крепления «корзины». Для доступа к остальным болтам маховика проворачиваем его, зацепляя отверткой зубья венца.

Снимаем «корзину» и ведомый диск.

Ступица ведомого диска с одной стороны выступает больше чем с другой. Этой стороной он должен быть обращен к коробке передач. Устанавливаем ведомый и ведущий диски на маховик и закрепляем их болтами. Болты не затягиваем, чтобы сохранить подвижность ведомого диска.

Сцепление служит для кратковременного отсоединения вала двигателя от коробки при переключении передач и плавного присоединения при трогании с места.

Автомобили УАЗ буханка или официально УАЗ-452 укомплектованы заводом изготовителем сухим механизмом с одним диском. Данное устройство имеет гаситель крутильных колебаний.

Устройство обеспечивает передачу крутящего момента от силового агрегата на трансмиссию усилием 17 кг/см.

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

• ведомого диска;
• нажимной корзины;
• выжимного подшипника;
• вилки выключения;
• элементов привода;
• педали сцепления.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

• педали;
• главного цилиндра сцепления (ГЦС);
• рабочего цилиндра сцепления (РЦС);
• вилки выжимного подшипника;
• шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.

Это способствует быстрому стиранию материала и полному выходу механизма из строя. В этом случае необходимо провести замену узла. А это связано с демонтажем катализатора, коробки передач и некоторого другого оборудования.

Поломки

Как и у иных видов транспортных средств, поломка сцепления УАЗа обычно имеет сходные признаки нарушения работы механизма.

Неисправности, которые необходимо устранять путем снятия механизма и замены его деталей: наличие рывков в момент движения с места, чрезмерный шум в период включения передач. Также это пробуксовка (неполное включение), иногда сцепление ведет (неполное выключение), есть характерный скрежет в районе корзины.

Как производится замена диска сцепления (УАЗ «Патриот» в том числе)? Демонтаж его с автомобиля – процесс довольно трудоемкий и требует определенных знаний устройства авто. Поэтому работы должны проводиться знающим человеком.

СНЯТИЕ, РЕМОНТ И УСТАНОВКА ПЕДАЛЬНОГО УЗЛА

СНЯТИЕ, РЕМОНТ И УСТАНОВКА ПЕДАЛЬНОГО УЗЛА

Педальный узел представляет собой разборную конструкцию, объединяющую на общем кронштейне педали сцепления, тормоза и управления дроссельной заслонкой. При появлении скрипа или заедания педалей, а также при поломке возвратных пружин педалей снимите педальный узел для смазки трущихся поверхностей или для замены деталей.

Вам потребуются: все инструменты, необходимые для снятия рулевой колонки, а также ключ «на 13», пассатижи, бородок, молоток.

1. Отсоедините колодку жгута проводов от выключателя стоп -сигнала, сжав фиксаторы ее крепления.

Если снимаете педальный узел для замены, снимите с него выключатель стоп-сигнала (см. «Замена выключателя стоп-сигнала» ).

3. Отсоедините вилку толкателя вакуумного усилителя тормозов от педали тормоза (см. «Замена вакуумного усилителя тормозов» ).

4. Отверните три гайки, которыми одновременно прикреплены к щиту передка вакуумный усилитель тормозов и кронштейн педального узла, одну гайку левого бокового крепления кронштейна.

5. . а также гайку верхнего крепления кронштейна.

6. Отсоедините тросы от педали управления дроссельной заслонкой (см. «Регулировка и замена троса привода дроссельной заслонки» ).

7. . и от педали сцепления.

8. Отверните две гайки нижнего крепления кронштейна педального узла к щиту передка.

9. . и снимите педальный узел.

10. Для снятия педалей сцепления и тормоза подденьте отверткой.

11. . и снимите фиксатор оси педалей.

12. Снимите с оси педаль сцепления.

13. . ее возвратную пружину.

14. . и дистанционную втулку.

15. Извлеките ось педалей, снимите с кронштейна педаль тормоза.

16. . и снимите с педали дистанционную втулку.

17. . и возвратную пружину.

18. Снимите сухарь сервомеханизма педали сцепления.

19. . и его пружину.

20. Снимите фиксатор направляющей сервомеханизма.

21. . и снимите с оси кронштейна направляющую и ее дистанционную шайбу.

Педаль привода дроссельной заслонки снимайте только в случае крайней необходимости, так как ее ось дополнительно зафиксирована в кронштейне сваркой.

22. Если требуется снять педаль привода дроссельной заслонкой, удалите любым доступным способом сварочный шов (см. примечание выше), поддев отверткой.

23. . снимите фиксатор ее оси, извлеките ось из отверстий кронштейна и педали и снимите педаль.

24. При необходимости замены пластмассовых втулок педалей выпрессуйте их из проушин педалей оправкой подходящего диаметра (например, головкой из набора инструментов). Запрессуйте новые втулки в обратном порядке.

25. Соберите педальный узел, заменив:

–изношенные или поврежденные дистанционные втулки;

–потерявшие упругость или сломанные возвратные пружины педалей;

. и сильно обжатую пружину сервомеханизма.

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

• Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
• Измерение полного хода педали после ее опускания до предела. Нормативное значение необходимо искать в инструкции по эксплуатации вашей модели: для автомобилей с системой сцепления пружинно-рычажного типа (Ульяновские внедорожники семейства 3151: 31512, 31514 и 31519) оно составляет 18,5 см;для диафрагменного типа — в среднем 16,5 см. Так, например, УАЗ Хантер оно должно быть установлено в пределах 13-17 см, для УАЗ 3303 и УАЗ 390945 – в промежутке от 18 до 22 см.
• для автомобилей с системой сцепления пружинно-рычажного типа (Ульяновские внедорожники семейства 3151: 31512, 31514 и 31519) оно составляет 18,5 см;
• для диафрагменного типа — в среднем 16,5 см. Так, например, УАЗ Хантер оно должно быть установлено в пределах 13-17 см, для УАЗ 3303 и УАЗ 390945 – в промежутке от 18 до 22 см.

Настройка необходимого положения путем изменения позиции с помощью ключа.

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Измерьте расстояние от плиты до головок каждого лапкового винта, оно не должно отличаться между собой более чем на 0,2 миллиметра. Подкрутите регулировочные винты для выставления расстояния с необходимой разницей. Фиксация каждого лапчатого винта происходит путем осаживания краев лапок в пазы винтовых хвостовиков.

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Некоторые хитрости

Опытные водители советуют при выполнении процесса замены представленного узла, на рабочую поверхность корзины поставить равномерно небольшие точки клеем (момент или качественные аналоги). Диск кладется на корзину пружинами от себя и выравнивается по краям. Клей позволит зафиксировать детали во время их крепления.

Учитывая, как правильно и какой стороной поставить диск сцепления, этот способ предполагает небольшое продолжение. После монтажа КПП, нужно включить передачу и выжать сцепления и прокрутить механизм стартером. Данный метод подходит для большинства машин.

Какой стороной ставить диск, выпуклой к корзине или к маховику?

• Посторонний звук при запуске ВАЗ 2110 – 3 ответа
• Можно ли без оправки поставить ведомый диск сцепления на 2110? – 2 ответа
• Картер сцепления ВАЗ 2110 – 2 ответа
• На ВАЗ-2110 какое лучше поставить сцепление? – 2 ответа
• Не едет и плохо заводится ВАЗ 2110 – 2 ответа

Вот вам рисунок и фото, на них видно какой стороной, куда ставить

УАЗ — проверка состояния деталей

Осматриваем ведомый на наличие повреждений и выработки. Трещины, сколы и повреждения элементов диска недопустимы. Сначала осматриваем фрикционы. Когда заклепки накладок утоплены в теле менее чем на две десятых миллиметра, заклепки ослаблены, то такой элемент непригоден для дальнейшей эксплуатации. Диск сцепления УАЗа, а в частности его демпферные пружины, не должны иметь свободного хода, надломов и сколов. Если же хоть одна пружина имеет дефект, то диск нужно заменить.

Переходим к нажимному механизму. Недопустимо ослабление соединительных заклепок элементов диска, а если же этот факт имеется, то деталь непригодна. Диафрагменная пружина не должна быть с трещинами, а место контакта пружины с выжимным подшипником должно быть ровным и не иметь износа более трех десятых миллиметра. На рабочей плоскости маховика и плиты диска выжимного не должно быть задиров, глубоких царапин, выбоин и следов перегрева. В случае если элементы механизма сцепления имеют вышеперечисленные дефекты, их обязательно следует заменить новыми.

Недостатки и критика автомобилей Ульяновского завода

Реальное фото в салоне авто

Изначально очень высокие расходы топлива, а также низкая пассивная безопасность: авария с участием УАЗ обычно заканчивается трагически. Во времена разработки эти недостатки компенсировались доступной ценой на бензин и малой интенсивностью движения, которая снижала вероятность аварии или ДТП до минимума, но с ходом времени ситуация менялась, и на сегодня старые конструкции стали морально и технически сильно устаревшими, не соответствующим новым реалиям.

Старые модели более ранних выпусков имеют КПП без синхронизаторов, ненадежную тормозную систему и проблемы со сцеплением. Большой расход топлива в новое время заставляет владельцев или покупать более новые модели, оснащенные экономичными инжекторами или турбодизелями, или же переоборудовать уже имеющиеся старые автомобили.

Большинство владельцев, особенно с невысокими доходами, и не стараются переоборудовать авто, у них одна насущная проблема — сцепление.

При стандартной комплектации и рыночном качестве комплектующих замена происходит уже через 5-7 тысяч км при езде по обычным дорогам. А при оснащении УАЗа самоблокирующимися дифференциалами или редукторами, особенно по бездорожью, сцепление просто не выдерживает.

Как Правильно Поставить Диск Сцепления На Уаз

Регулировка без педалей сцепления необходима, если расстояние между вертлюгом, расположенным на тяговых рычагах, и регулировочными винтами и крепежными элементами не находится в пределах 50,75-52,25 мм. Винты можно снять и затянуть обратно до нужного размера.

Измерьте расстояние от пластины до головки каждого ножного винта; оно не должно отличаться более чем на 0,2 миллиметра. Затяните регулировочные винты, чтобы установить расстояние с необходимой разницей. Фиксация каждого стопорного винта осуществляется путем регулировки краев ножек в канавках винтовых хвостовиков.

Пружинное соединение мембраны не требует регулировки свободного движения и не требует регулировки системы отключения механизма. Правильные размеры зазоров и ходов обеспечиваются конструктивными особенностями.

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно — рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами — GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами — COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль — колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Положительные стороны внедорожников

Такие внедорожники, как УАЗ 469, УАЗ 3303, УАЗ 3909 и другие автомобили Ульяновского автозавода, показали свою высокую проходимость, которая для многих граждан нашей страны является главным приоритетом, особенно во время весенней распутицы или глубокого снега зимой в сельской местности.

Благодаря полному приводу и высокому клиренсу, гармоничному сочетанию мощности двигателя и трансмиссии удалось создать неприхотливые вездеходы, отлично работающие в условиях суровой зимы и знойного лета.

Нужно отметить, что данные автомобили тестировались конструкторами в разных полевых условиях целые годы. А тот факт, что внедорожники производства СССР пользовались огромным спросом в мире, ни у кого не оставляет сомнений. Они поставлялись на все континенты, 100 иностранных государств оценило по достоинству качество советской техники.

Функции сцепления

Нажатием педали водитель воздействует на жидкость в магистрали. Жидкость передает давление от поршня главного цилиндра на поршень рабочего цилиндра. Рабочий цилиндр своим штоком перемещает вилку выключения.

Вместе с ней нажимается выжимной подшипник, передающий усилие механизму сцепления, отсоединяющему трансмиссию от силового агрегата.

Отпуская педаль, водитель возвращает весь механизм к исходному состоянию. Под воздействием возвратных пружин все детали, задействованные по ходу процесса выжима сцепления, занимают свое штатное положение.

Регулировка сцепления уаз 469

Привод (рис. 53) представляет собой систему рычагов и тяг, связывающую вилку выключения сцепления, выходящую из картера сцепления, с педалью сцепления на рабочем месте водителя.

Педаль 1 сцепления закреплена штифтом на левом конце вала 3 педалей.

С педалью сцепления на валу свободно установлена педаль 2 тормоза.

Верхнее положение педалей определяется упором в буфер на наклонном полу кузова.

Приводной рычаг 4 соединен с промежуточным рычагом 8 с помощью регулируемой тяги 16.

Промежуточный рычаг на оси стопорится пружинным кольцом и смазывается через пресс-масленку. Меньшее плечо промежуточного рычага соединяется с толкателем, который своим сферическим концом упирается в пяту вилки выключения сцепления. Пружины выбирают зазоры в механизме и удерживают детали его в положении «сцепление включено».

Рис. 53. Привод управления сцеплением: 1 — педаль сцеплении; 2 — педаль тормоза; 3 — вал педалей; 4 — приводной рычаг; 5 — пресс-масленка; 6 — толкатель; 7 и 17 — оттяжные пружины, 6 — промежуточный рычаг; 9 — вилка выключения сцепления; 10 — шаровой палец: 11 — оттяжной рычаг; 12 — подшипник выключения сцепления; 13 — уплотнительная муфта. 14 — буфер; 15 — кронштейн промежуточного рычага; 16 — регулируемая тяга; 18 — палец с квадратной головкой; 19 — гайки регулирования свободного хода

Техническое обслуживание сцепления заключается в очистке от грязи, подтяжке болтовых соединений, регулировке и смазке в соответствии с таблицей смазки. После езды по грязным дорогам очищайте отверстие в нижней части картера сцепления. Своевременно смазывайте подшипник выключения сцепления через колпачковую масленку, расположенную с правой стороны картера сцепления.

Регулировку механизма сцепления производите при снятом нажимном диске сцепления в такой последовательности:

1. Установите между плитой и нажимным диском шаблон ведомого диска в виде кольца толщиной 9,5 мм. Закрепите за кожух собранный нажимной диск на плите шестью болтами.

2. Осуществляйте регулировку завинчиванием и отвинчиванием регулировочных болтов до получения размера 51,5± ±0,75 мм — расстояние головок болтов от поверхности плиты (рис. 54). Разница в расстоянии от плиты до головок болтов не должна превышать 0,2 мм.

3. Застопорите после регулировки болты рычагов, отгибая край рычага в паз хвостовика болта, как показано на рис. 55.

Техническое обслуживание привода управления сцеплением сводится к регулировке и периодической смазке узлов трения через две пресс-масленки. Периодичность и сорт смазки должны соответствовать указаниям таблицы смазки.

• Измерение линейкой величины свободного радиуса перемещения педали привода, выключающей механизм. Нормативное значение для пружинно-рычажного типа должно укладываться в пределы от 35 до 55 мм, для диафрагменного типа — от 5 до 30 мм.
• Измерение полного хода педали после ее опускания до предела. Нормативное значение для пружинно-рычажного типа составляет 18,5 см, для диафрагменного типа — 16,5 см.
• Настройка необходимого положения путем изменения позиции с помощью ключа.
• Контроль расстояния при опущенной педали между перегородкой моторной части и серединой оси штока. Необходимо добиться значения в 9,6 см. Вилка должна обладать свободной траекторией перемещения минимум 1,7 см. Изменение длины толкателя рабочей корзины — инструмент регулировки. Для этого необходимо снять и обратно закрутить толкатель до получения нужного значения.

Как прокачать сцепление

Прокачка гидропривода потребуется в случае, если нажатие на педаль отличается чрезмерной мягкостью, нет возможности полностью выключить механизм. Все это указывает на наличие воздуха в гидроприводном узле. Ремонтные мероприятия проводят через перепускной клапан аналогично работам с гидроприводом тормоза. Упростит задачу наличие помощника. Последовательность действий:

• Доливка рабочей жидкости в емкость главного цилиндра до нормативного предела.
• Освобождение головки перепускного клапана от защитного элемента, подсоединение резинового шланга.
• Подготовка емкости объемом более 0,5 л, заполненной рабочей смесью. Опустить свободный конец шланга в жидкость.
• Создание в полученной системе давления с помощью нескольких нажатий на педаль через 1-2 секунды.
• Поворот перепускного клапана в половину оборота.

В сосуд с жидкостью из системы будет выходить воздух. Когда движение пузырьков прекратится, необходимо нажать педаль и повернуть до упора клапан. Во время мероприятий следует постоянно контролировать наличие смеси в емкости главного цилиндра во избежание повторного проникновения в систему воздуха.

Описанные процедуры выполняют несколько раз, пока пузырьки полностью не исчезнут.

После прокачки в бачок доливают жидкость и возвращают защитный колпачок на клапан. Не используйте для этой цели жидкость из емкости, в которую был опущен шланг. В ней содержится воздух, который самостоятельно исчезает через 24 часа или после фильтрации.

От правильной установки детали зависит функциональность транспорта, плавное движение, отсутствие шума и вибрации, комфортное перемещение по трассе. Последовательность действий, как правильно поставить диск сцепления:

• Демонтаж коробки передач и рабочего цилиндра гидропривода.
• Снятие 4 болтов, соединяющих внизу картер сцепления, с помощью ключа.
• Удаление из конструкции нижнего элемента картера сцепления и прокладки.
• Установка отметки позиции маховика и корзины — ведущего диска.
• Снятие крепежных элементов, соединяющих корзину и маховик.
• Демонтаж ведущего и ведомого дисков.

Одна из поверхностей ведомого диска сцепления выступает больше, чем другая. Эта сторона должна быть повернута к коробке передач. Установка элементов проводится в обратной последовательности. Для настройки дисков потребуется специальная оправка. По окончании работ на шлицевой конец основного вала лучше нанести смазку.

Как поменять сцепление

Сцепление — средство отсоединения на короткий период вала двигателя от коробки во время изменения передачи, способ плавного перехода при запуске и начале движения.

Устройство сцепления УАЗ марки 452 отличается сухим механизмом и наличием одного диска с гасителем крутильных колебаний. Система характеризуется передачей крутящего момента от двигателя на трансмиссию с коэффициентом в 17 кг/см. Во время ремонта можно обновить систему, поставить лепестковый механизм.

Первый этап — подготовительные работы. Для демонтажа и последующей установки конструкции понадобятся следующие материалы и инструменты:

• комплект головок;
• набор ключей разных размеров;
• для демонтажа и монтажа карданного вала сзади — гнуто-накидной ключ;
• для работы в труднодоступных областях поможет небольшое зеркало;
• отвертки: плоская и крестовая;
• смесь-уплотнитель для резьбы;
• оправка для настройки ведомого диска.

Установка сцепления проводится в следующей последовательности:

В сборке сцепления поможет специальная оправка.

Перед ее монтажом корпус диска и маховика необходимо обезжирить. Ведомый диск установить на оправку, вставить полученную конструкцию в маховик. Все крепежные элементы предварительно смазать фиксатором резьбы. Затягивать болты в несколько этапов. После установки можно снять оправку. Коробка передач и раздаточный механизм монтируются в обратной последовательности. По окончании работ необходимо осуществить мероприятия по настройке хода педали сцепления.

Сцепление — важная составляющая транспорта. Своевременная замена старых элементов, регулярная диагностика и контроль работы — залог долгой службы.

Замена сцепления уаз 469

после покупки Уаза (469 85 г.в) в г. Чехов погнал его домой в Королев.

по дороге один раз почти перегрелись, один раз слетела тяга газа с карба. Потом насторожили оч высокие оботоры мотора, и до нас дошло что мы пилим на понижайке. разобравшись в рычагах весело поехали дальше. Но через некоторое время снова встали, т.к исчезло сцепление, и под уазом обнаружилась лужа тормозухи. Интересно то, что сцепление осталось выключенным.

добравшись до дома (пришлось забашлять ментам все бывшие в квартире бабки за эвакуатор) я заменил раб. цилиндр (его заклинило как я и думал в положениии «выдвинут на всю»). Сцепление появилось. Но радость была преждевременной. Сцепление НЕ захотело выключаться. Делать нечего — снял кожух (эх вот что значит чайник — выбрать даж машину толком не мог — все внизу оказалось в масле — оно просто отовсюду капает! И нижний кожух сцепления оказался привинчен только на 2 болта, в остальных отверстиях походу резьба просто сорвана!) и на меня высыпалось несколько шариков. «приехали нах, это из какого то подшипника» — подумал я. Подшипник пришел в голову тока 1 — выжимной.

Вопросы: 1. правильно ли я грешу на выжимной?

2. по форуму я понял что возможность поменять сцепление (пришлось купить LUK — до сих пор чувствую дикие нападения жабы когда вспоминаю о покупке) существует при отсутствии ямы. то есть это можно сделать просто лежа на спине. Пожалуйста опишите процесс поподробней, имея ввиду что просит об этом совсем чайник, то есть по подробней и по понятней!! Надеюсь просьба не очень наглая.

3. в коробке с LUKом было тока 2 детали 1 большая с диском с одной стороны и какими то лепестками с другой (вроде и есть корзина) и вторая деталь — собстно диск. Это нормально что тока 2 детали, или меня кинули и не то продали как часто бывает? А то когда я покупал р.ц я хотел до кучи еще и шланг, так мне вмунули какой то коротенький, клятвенно обещали что это то самое. пришлось старый длинный оставть

Появились УАЗ-3303 бортовой грузовик малой грузоподъемности, УАЗ-3741 фургон многоцелевой, УАЗ-2206 микроавтобус, УАЗ-3962 машина скорой медицинской помощи. Еще через десять лет на заводе начали эксперименты по улучшению характеристик и усовершенствованию «буханки», выпускались самые разные автомобили, в частности, семейство «Фермер», однако в начале 2000-ых годов поменялось руководство, все новые проекты свернули, с тех пор выпускают одну модификацию фургон.

Легендарная Уаз Буханка

На вид неказистый, примитивный УАЗ буханка, который еще называют УАЗ таблетка, УАЗ головастик, способен на большие «подвиги». Автомобиль отлично себя чувствует на плохой дороге или на полном бездорожье. Многие автолюбители предпочтут УАЗику более комфортные и дорогие варианты микроавтобусов, в том числе, известные иномарки, вроде «Мерседес Спринтер», «Фольксваген ЛТ» или «Форд Транзит».

Описания модели Уаз буханка

История модели Уаз Буханка

Эти машины выглядят более презентабельно, выигрывают по динамике и скоростным характеристикам, легки в управлении и обслуживание. Однако можно быть на 100% уверенным, что владельцы такой техники никогда не погонят своего «железного коня» через грязь и воду, да и вряд ли эти автомобили смогут оттуда выбраться «без потерь».

Не обнадеживает лишь тот факт, что автомобиль по-прежнему оснащается устаревшими агрегатами и системами, что заставляет «страдать» их владельцев. Уровень оснащенности новый УАЗ Буханка остается таким же, как и много лет назад. Мировые автопроизводители уже давно устанавливают на своих машинах современные тормозные системы и систему электронного управления двигателем. На отечественном УАЗ система УЭД доставляет только хлопоты, поскольку при поломке требует специального ремонта, доступного только специалистам. Из-за этого, коэффициент практичности авто существенно снижается. Народные умельцы в большинстве случаев занимаются переоборудованием УАЗ Буханка для улучшения технических характеристик.

Тюнинг автомобиля УАЗ Буханка Удивляет и то, как производитель пренебрегает современными тенденциями. На многих специализированных интернет-сайтах предлагаются довольно интересные варианты тюнинга и модернизации, разработанные простыми автолюбителями или тюнинговыми бюро. Было бы очень кстати, если бы эти модели применялись сразу в заводском производстве.

Советы будущим владельцам Конечно, стоимость авто, оборудованного дополнительным оборудованием, может возрасти. Но ведь можно устанавливать те аксессуары, которые принесут большую пользу при эксплуатации, и одновременно не будут требовать существенных капиталовложений от завода. В частности, это касается обвесов, бамперов, систем обогрева.

Руководство по эксплуатации

Правда, учитывая то, насколько далеко в цене ушли от нашего УАЗа зарубежные конкуренты, можно даже не обращать внимание на повышение себестоимости доукомплектованной Буханки. Подумав об этом, руководители предприятия могли бы существенно улучшить имидж своей продукции среди населения, даже за немного более высокую стоимость. Это дало бы возможность наконец-то переубедить покупателя в том, что отечественное автомобилестроение начало потихоньку отходить от совдеповских традиций.

Замена вилки сцепления уаз 469

Все о джипах УАЗ: решение заморочек сцепления

Наша родина славится своим бездорожьем, конкретно по этой причине у нас так популярны джипы и остальные вездеходы. Но не у всех есть финансовая возможность получать дорогие завезенные из других стран джипы, тем паче что иногда «паркетники» полностью не управляются с бездорожьем в отдельных регионах страны. На помощь приходит российская техника, которая за многие годы обосновала свое качество и уместность в тех либо других критериях. Так, вседорожники УАЗ 469 и их более поздние модификации по праву числятся наилучшими, преодолевая иногда невообразимые болота, с глубиной колеи до метра. Единственный недочет это сцепление УАЗ 3303, которое нередко подводит.

Конструкция

Главные комплектующие сцепления автомобиля УАЗ-452:

• ведомый диск в сборе с фрикционными накладками;
• нажимной диск или корзина, собранная с кожухом;
• оттяжные рычаги выключения.

Стальной штампованный кожух прикреплен к маховику двигателя шестью центрирующими болтами. Он изготовлен с тремя окнами, куда входят выступы чугунного нажимного диска.

Между нажимным диском (корзиной) и кожухом установлены шесть стальных пружин.

Их усилие сжатия обеспечивает передачу крутящего момента от маховика дальше через кожух, нажимной диск на ведомый диск. С целью недопущения передачи тепла от пружин со стороны нажимного диска установлены шайбы из теплоизоляционного материала.

Современные авто вместо механического привода оснащаются гидравлическим приводом. Жидкость создает повышенное давление, вследствие чего водителю намного легче управлять педалью.

Диск сцепления УАЗ — размеры и модификации

Конструктивные особенности сцепления данной машины позволяют использовать ее в разнообразных дорожных и климатических условиях. Механизм обладает повышенным моторесурсом и надежностью.

Ввиду того, что различные модели УАЗов могут оснащаться двигателями разных модификаций, то и устройство сцепления на таковых может немного разниться.

Ниже приведены несколько модификаций:

• Комплектация 417-1600010. Имеет в составе диск сцепления нажимной УАЗ серии ТМ417-1601090, ведомый элемент ТМ417-1601130 и муфту выжимного подшипника. Размер наружного диаметра фрикционной поверхности составляет 240 мм, а внутреннего – 150 мм. Толщина фрикциона равна 3,5 мм, а максимальный момент вращения – 21 кгс/м. Данный комплект устанавливается на джипы, грузопассажирские и грузовые автомобили марки УАЗ различных модификаций с четырехступенчатой коробкой.
• Ведомый 451-1601130. Довольно часто применяемый и надежный диск сцепления УАЗ. Размеры: диаметр наружный – 254 мм, диаметр фрикциона внутренний – 150 мм, толщина – 3,5 мм. Крутящий момент максимальный — 17 кгс/м. Предназначен для авто УАЗ, которые эксплуатируются в условиях высоких нагрузок на сцепление и трансмиссию.
• ТМ417-1601130. Размеры наружного и внутреннего диаметров – 240 и 160 мм соответственно. На какие авто монтируется этот диск сцепления? УАЗ-39625, 2206, 315194, 3741, 3303, 39094.
