Не заводится двигатель 402 что делать?

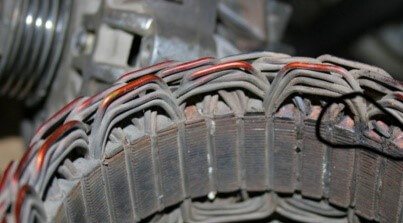

Неисправности генераторов «Газель»

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

• полностью пропадает зарядка;
• идет «недозаряд»;
• появляется большое напряжение в сети (более 14,7 Вольт);
• генератор начинает шуметь.

Причин возникновения шума может быть несколько:

• изношены или установлены дефектные подшипники;
• имеет дефекты приводной ремень;
• натяжка ремня слабая, и поэтому возникает свист;
• крыльчатка задевает за ремень или корпус генератора;
• поврежден шкив;
• открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

• изношены щетки в щеточном узле;
• присутствуют обрывы или замыкание в обмотке якоря;
• эти же самые дефекты имеются в статорной обмотке;
• неисправен диодный мост.

На автомобиле «Газель» генератор достаточно легко можно отремонтировать, но если дефектов в нем слишком много (например, неисправны одновременно ротор и статор), легче купить новый узел и поменять его.

Пропала зарядка на уаз буханка карбюратор

Дело пяти минут поставить новые. Выбрал подходящие и закрепил генератор намертво

Только этим не закончилось) как в пословице: беда не приходит одна!Дергнул меня черт посильнее протянуть болт натяжителя и голову я ему в оконцовке свернул

Вот блин, а банка с пивом то уже открытая(((Делать нечего, снимаю клеммы с аккума, снимаю генератор, для того чтобы приварить гайку и выкрутить, при этом не спалить ещё чего нибудь в гене, снимаю шкиф

Отсоединяю крышку статора

Попутно запоминаю какой стороной она обратно ставится

Приварил гайку и выкрутил обломанную резьбу

Собрал генератор в обратном порядке, заодно убедился что автоэлектрик честно отработал свои 900рэ прочистив гену и смазав подшипники

Установил генератор на его место, натянул ремень, накинул клемму на плюс аккума, завёл, красота)))

Весело так вот провел времечко)))Одна мысль не дает мне покоя: чтобы было если бы приварил гайку на собранной гене? Диоды сгорят или нет?А ещё увидел что радиатор у основания верхнего патрубка протекает, это уже посерьезней неприятность(, надо снимать и паять. Есть одна мыслишка совместить две работы, пайку и установку дополнительно на радиатор спереди электровентилятора с волги, чтобы продувал радиатор навстречу к мясорубке.Но это попозже, пока и так поезжу.Всем удачных выходных!

Столкнулся с проблемой зарядки на УАЗе. Дёргается стрелка на вольтметре. И дёргается прилично от 12 до 15 вольт скачки. Что только не делал. И реле регулятор менял(такой же на новый), и генератор заменил(на такую же модель). и сечение провода на щётки увеличел( даже прям с аккумулятора провод на прямую кидал) в общем всё напрасно. решил на время поменять реле регулятор на такой-www.12v.ru/site.xp/050054049124050050053124.html Думаю что ни у одного у меня проблема такая. может кто подскажет её решение.На будущее планируется замена генератора на иностранного производства. Тоже будет интересно.Если кто напишет от чего поставил и как это всё встало. Спасибо за ответы.

На автомобиле Уаз Патриот два источника тока для питания всего электрооборудования — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 Вольт стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор, он обеспечивает электрическим током все потребители, включая систему зажигания, и зарядку аккумулятора.

Если в комбинации приборов горит сигнальная лампа разряда аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Эксплуатация автомобиля с горящей сигнальной лампой разряда аккумуляторной батареи недопустима, так как иногда причиной загорания лампы может быть короткое замыкание проводки, приводящее к пожару в моторном отсеке.

Остановите автомобиль, заглушите двигатель и определите, какая неисправность привела к загоранию сигнальной лампы. Если причиной неисправности не стало короткое замыкание, а аккумуляторная батарея была заряжена полностью, можно доехать до места ремонта и без генератора, но лучше попытаться устранить неисправность на месте.

Порядок проверки электрооборудования Уаз Патриот в случае отсутствии заряда аккумулятора.

1. Проверьте, не оборван ли ремень привода вспомогательных агрегатов. Если произошел обрыв, замените ремень привода генератора.

2. Если ремень цел, проверьте и при необходимости отрегулируйте его натяжение.

3. Если сигнальная лампа продолжает гореть, сдвиньте резиновый защитный чехол клеммы «плюс» аккумуляторной батареи. Проверьте провода, подсоединенные к клемме «плюс», клемме «минус» аккумуляторной батареи.

4. Проверьте провода, подсоединенные к стартеру и генератору. Они могут быть оборваны, обломаны внутри изоляции или с окисленными или ненадежными контактами.

5. В случае наличия неисправности устраните ее и запустите двигатель. Если появился ток зарядки, можно продолжать движение.

6. Если после принятых мер сигнальная лампа продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Причин неисправности генератора может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит чтобы до них добраться.

Для того чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите аудиосистему, лишние приборы освещения, кондиционер, вентилятор отопителя, обогрев стекла задней двери и тому подобное.

Цветная схема электрооборудования Уаз Патриот выпуска до 2007 года.

Цветная схема электрооборудования Уаз Патриот выпуска после 2007 года.

Неисправности электрооборудования при повседневной эксплуатации, замена предохранителей.

Если вышла из строя какая-либо цепь электрооборудования, первым делом проверьте, не перегорел ли защищающий ее предохранитель. Неисправный предохранитель замените.

Повторное перегорание того же предохранителя служит сигналом для немедленного ремонта соответствующей цепи электрооборудования. Категорически запрещается заменять перегоревший предохранитель другим, большего номинала, или «жучком».

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток. Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

Расходные материалы

Самый важный момент для владельца ГАЗели – нужно приучить себя относиться к электрическим компонентам как к расходным материалам. Российская ментальность «стоит – не надо трогать» в этом случае совершенно не оправдана.

Приобретайте современные провода – их цена сравнима с 10 литрами бензина, а пользы вы получите намного больше

Как Натянуть Ремень Генератора На Газели

Проводим замену ремня генератора на Газели

Обрыв ремня генератора частая неувязка на Газели. Если это происходит на вашей Газели с завидной регулярностью, для вас следует направить внимание на эту делему и перед подменой ремня попробовать узнать, в чём же фактически причина нередких обрывов.

Кроме тех случаев, когда менять ремень приходится после 150 — 200 тыщ пробега либо на плановом ТО, сама ситуация, когда он рвётся, является ненормальной. Если это происходит на вашей Газели с завидной регулярностью (по последней мере почаще 1-го раза в 50000 км пробега), для вас следует направить внимание на эту делему и перед подменой попробовать узнать, в чём же фактически причина нередких обрывов. Может быть несоосно установлены шкивы либо недостаточно очень натягивается ремень после установки.

Ну а пока, ремень нашей Газели всё-таки порвался. Начать необходимо, непременно, с покупки нового. Некие автолюбители предпочитают брать пачками дешёвые, неоригинальные запчасти, заявляя о том, что «всё равно они повсевременно рвутся, пускай у меня будет всегда припас в машине». Обычно, очень стремительно рвутся ремни всегда по двум причинам. Только одна из их конструктивная (вроде несоосности шкивов либо замасливания), 2-ая же заключается просто в их некачественности. Жадный, как понятно, платит два раза. К тому же, в случае ремнями, понятие «скупой» не очень применимо, ведь разница в стоимости меж заводским и неоригинальным ремнём совершенно не так велика, так как сама по для себя запчасть дешёвая. Потому, рекомендуем получать ремни, к примеру, в интернет-магазине запчастей ГАЗ либо у официального поставщика запчастей. Приобретенный таким макаром ремень точно будет подходить конкретно на вашу модификацию и конкретно для ваших шкивов и межосевого расстояния.

Приводной ремень Газель

не перевелись еще еще мастера, подкидывающие загадки либо нестандартные решения.

Замена натяжителя ремня газель ЗМЗ 405

по сути использовать высокотемпературную смазку для подшипника ролика предпочтительней, литол скло.

Итак, ремень куплен, перейдём к операции его установки. Отметим, что работать лучше в перчатках, потому что в интересующей нас зоне огромное количество острых углов, а если подмену мы производим прямо на трассе, то некие агрегаты под капотом могут не успеть остыть.

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом незначительно и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу. Снятую решётку и панель ставим рядом (так далековато, как позволяет трос замка).

Сейчас при помощи ключа на 12 ослабим на генераторе винт ременного натяжителя, вооружившись подходящим воротком, сдвигаем генератор

к движку. Таким макаром мы ослабилиремень (если, естественно он не порвался ранее). Сейчас нужно ослабить гайку ролика натяжителя и гайку самого натяжителя и двинуть ролик к движку и снимаем ремень.

Если вкупе с ремнём генератора мы меняем и другие, то скидываем ремень вентилятора со шкива на коленвале, осторожно продеваем его меж лопастями вентилятора. Позже так же демонтируем ремень водяного насоса. Далее просто устанавливаем новые и натягиваем их. Наконец, возвращаем на место переднюю панель и решётку радиатора — замена произведена, можно отправляться в путь.

На что обратить внимание

Ниже представлена схема электропроводки Газель — двигатель 402 которой позаимствован у Волги вместе со всеми конструктивными элементами, и об этом забывать не стоит. Выделенный красным контуром фрагмент – зона пристального внимания.

Электрическая схема Газели с 402-м двигателем производства ЗМЗ

Осматривайте их и при выявлении неполадок:

• трещин на корпусе крышки трамблера;
• свечении вокруг высоковольтных проводов в темноте;
• неустойчивой работе реле зарядки АКБ (аккумулятор «кипит» или постоянно разряжен);

до наступления холодов отправляйтесь в магазин автозапчастей и приобретите новые детали для замены. А предложенная схема проводки Газель 402 двигатель поможет разобраться с их поиском и заменой.

Важно: стоимость деталей не превысит стоимости заправки полного бака. А если еще и поменять их своими руками, то только на облегченных пусках двигателя в холодное время вы сэкономите немало средств и времени, а также продлите ресурс узлов и агрегатов двигателя.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения. Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Www. uaz-club. org

Форум украинских УАЗоводов и УАЗолюбителей

• Список форумів‹УАЗ :: Матчасть‹Электрооборудование
• Змінити розмір шрифту
• Версія для друку

• Допомога
• Реєстрація
• Вхід

andreas » Чет листопада 06, 2008 21:47

genadiy » Чет листопада 06, 2008 22:22

Инквизитор » Чет листопада 06, 2008 22:54

andreas » П’ят листопада 07, 2008 1:38

Машина УАЗ -469. Двигатель ЗМЗ -402.

andreas » П’ят листопада 07, 2008 1:43

genadiy » П’ят листопада 07, 2008 1:47

genadiy » П’ят листопада 07, 2008 1:48

andreas » П’ят листопада 07, 2008 1:51

перекресток сырецкой и фрунзе . недалеко от птичьего рынка

Shurik » П’ят листопада 07, 2008 1:54

Там, где асфальт, ничего интересного, а где интересно, там нет асфальта.

genadiy » П’ят листопада 07, 2008 1:57

Инквизитор » П’ят листопада 07, 2008 10:39

Айри » П’ят січня 02, 2009 18:31

Та же проблема возникла. Знакомый попросил помочь. Завтра пойду гляну, но хотелось бы узнать — ЧТО именно может быть проблемой? Де именно искать?

Газель 2002 года, 406 двигатель. На выключеном АКБ замерял он вольтаж — было 12,5В. На заведенном двигателе стало 13,2В. Но должно быть вроде 14. 14,5В Стрелка на приборе в кабине лежит в белой зоне.

Каждый человек — эгоист, поэтому больше всего любит то, во что больше вложил себя. Всегда улыбайся. Себе жизнь продлишь, друзей порадуешь, врагов побесишь.

genadiy » П’ят січня 02, 2009 21:26

Айри написав: Та же проблема возникла. Знакомый попросил помочь.Завтра пойду гляну, но хотелось бы узнать — ЧТО именно может быть проблемой?Де именно искать?

Газель 2002 года, 406 двигатель.На выключеном АКБ замерял он вольтаж — было 12,5В. На заведенном двигателе стало 13,2В.Но должно быть вроде 14. 14,5ВСтрелка на приборе в кабине лежит в белой зоне.

Oldnick » Вів січня 13, 2009 2:34

201 3702 ГОСТ 3940-84

В среду, 14го января буду на Петропавловской, один квартал вроде, могу подскочить, только надо созвониться предварительно, чтобы я взял свое реле, для быстрого варианта проверки

andreas » Нед січня 18, 2009 16:30

Газель не заряжается аккумулятор причина

АКБ исправна, реле-регулятор рабочий, диоды все проверены — пробоя, обрыва нет. При заводке двигателя напряжение на АКБ 12В и не изменяется. Нет напряжения на управляющем проводе генератора. Что проверить? Спасибо

Заменить сгоревшую лампочку в щитке приборов.

Интересно вы пишете?! И аккумулятор проверили. И РР проверили. И диоды проверили. И напряжение на управляющем проводе генератора проверили. А цепи значит НЕ прозвонили? может где-то обрыв. Лампочка, она тоже в цепи зарядки стоит.

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

Глянул мельком как то на вольтметр на панели приборов, а он в минусе и на повышение оборотов дрыгателя не реагирует, думаю: опять слетели ремни (у меня шкив коленвала бьет восьмеркой, такое бывает) соответственно думал что помпа тоже не крутится. Дотошнил до дома — оставалось всего 150 метров. глянул — ремни на месте, генератор крутит но напругу не выдает. Последнее время держался он у мня не на 3х точках а на двух, по причине потери болта крепления в нижней дальней проушине, в следствии чего его нехило так колбасило на холостых оборотах по отношению к двигателю. Ну и видимо что то в нем растрясло. Поменял за 15 мин реле регулятор, который стоит в подкапотке на крыле. Никаких изменений. Пошел рыть интернет и форум.

Снизу описана схема проверки системы зарядки на 402 двигателе.

1. нарушение контакта в проводе от клеммы АКБ к блоку силовых предохранителей около АКБ — не будет идти зарядка АКБ, но при этом в сохранится напряжение с генератора для остальных потребителей, вольтметр будет показывать напряжение бортовой сети

2. сгорел предохранитель в цепи зарядки АКБ — не будет идти зарядка АКБ, но при этом в сохранится напряжение с генератора для остальных потребителей, вольтметр будет показывать напряжение бортовой сети

3. нарушен контакт в проводе от генератора к блоку силовых предохранителей — не будет зарядки АКБ и напряжение в бортовой сети будет определятся напряжением АКБ, вольтметр будет показывать напряжение АКБ

4. нарушен контакт в проводе, дающем «+» от замка зажигания на реле-регулятор и одну из щеток генератора. Нне будет идти зарядка, вольтметр будет показывать напряжение АКБ

5. нарушен контакт в проводе со второй щетки генератора на вывод «Ш» реле-регулятора. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

6. вышло из строя реле-регулятор — обрыв. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

7. нет электрического контакта с щетками в щеточном узле, щеткодержателе. Не будет идти зарядка, вольтметр будет показывать напряжение АКБ

Недозаряд АКБ. Как решить проблему?

Сообщение Stason232 » Сб окт 27, 2012 17:36

Сообщение Philicio » Сб окт 27, 2012 18:06

Сталкивался с таким на АЗЛК 2141 (УМПО 1.7) генератор 55а Нива 214-я генератор 80 А Сейчас Патриот 2012 г.в. 120 а Во всех случаях ставил трехуровневый регулятор напряжения от энергомаша.

Ставится вместо штатного без проблем за полчаса. В положении «Норма 14.2 в» при ближнем свете+печка максимум фактически на АКБ 13.9

Есть нюанс. Потребители подключены не к шпильке генератора, а к клемме на акб. Т.е при большой нагрузке имеем падение напряжения на проводах генератор-стартер-акб до 0.3-0.4 в.

Провод генератор-стартер достаточно тонкий. Можно заморочиться и положить дополнительный провод, квадратов на 14 между генератором и акб.

Сообщение Philicio » Сб окт 27, 2012 18:09

Сообщение Stason232 » Сб окт 27, 2012 18:43

Сообщение luchsergey » Сб окт 27, 2012 19:44

на третьем авто диод поставил и забыл о недозаряде, необходимости зимой подзаряжать акум на столе дома и вообще о необходимости хотя бы раз в год проверять его-тк это стало лишним,сколько не пытался.

твой вариант был вторым у меня:

Это на патре третий вариант:

первый на жиге полагаю не интересен никому и давно это было:

Сообщение Stason232 » Сб окт 27, 2012 19:54

Сообщение luchsergey » Сб окт 27, 2012 20:05

второй был другой марки типа вдруг будет этого не хватать,то просто перекинул провод,но все три раза хватало диода кд202 и второй на фотке выкинут давно за ненадобностью.

на любом РН сзади под болт идёт шинка и кольцо контактное на массу,его нуно отогнуть и обрезать чтоб оно на массу не касалось и припаять проводок и вывести наружу и потом через диод на массу:

первого диода маловасто,я третий раз ставлю третий. мона тумблер даже сделать,только незачем.

на хантере е2 рн скручивался прямо на авто,на патре с кондеем нужно гену снять-дело 2 минут.

Так приехать ко мне или звякнуть не проще?

Сообщение Stason232 » Сб окт 27, 2012 20:12

Сообщение luchsergey » Сб окт 27, 2012 20:15

Сообщение Stason232 » Сб окт 27, 2012 20:20

Сообщение luchsergey » Сб окт 27, 2012 20:45

при свете,кондее,ветродуе. на хх есно будет провал до 12-12,5 но уже не до 10 как в стоке.

Сообщение Сергей Михайлович » Сб окт 27, 2012 20:58

Сообщение Stason232 » Вс окт 28, 2012 12:50

Сообщение nikser » Вс окт 28, 2012 13:48

Сообщение Stason232 » Вс окт 28, 2012 13:51

Сообщение nikser » Вс окт 28, 2012 14:01

Похоже у вас все-таки есть плохое соединение, которое и ведет к падению напряжения

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Пропала зарядка УАЗ (буханка)

НЕТ зарядки на УАЗ 452 «БУХАНКА» Подробнее

Замена реле зарядки на УАЗ буханка , головастик Подробнее

УАЗ 469 проблемы с генератором и пути их решения Подробнее

ПРИЧИНЫ ОТСУТСТВИЯ ЗАРЯДКИ АККУМУЛЯТОРА. ЧТО ДЕЛАТЬ? ТОП 5 ПРИЧИН! ВАЗ 2101-2106. Подробнее

СЛАБАЯ ЗАРЯДКА? РЕШЕНИЕ ЗА 5 МИНУТ И ГЕНЕРАТОР БУДЕТ КАК НОВЫЙ. Подробнее

Пропала зарядка? 6 способов как проверить генератор? Подробнее

Ремонт генератора УАЗ Таблетка Подробнее

Регулятор напряжения на УАЗ буханка Замена и ремонт Подробнее

Ремонт Генератора УАЗ Подробнее

Генератор не дает зарядку? 4 причины неисправности автомобильного генератора Подробнее

Быстрая проверка генератора вне автомобиля Подробнее

Реле регулятор для УАЗ Подробнее

Всё просто. Заглох на ходу и не заводится УАЗ (ЗМЗ 409) Подробнее

Перезаряд или слабая зарядка генератора. Одна из причин, когда ничего не помогает. Подробнее

Будни совковода. Пропала зарядка. Газ 2410 двс 402 Подробнее

3. Система зарядки — 2 Подробнее

Почему не горит лампа зарядки аккумулятора автомобиля? Полезный совет АВТО электрика ВЧ . Подробнее

КУДА ПРОПАДАЕТ ЗАРЯДКА, Хитрая неисправность генератора 1. Подробнее

Плохая зарядка на уаз буханка карбюратор

В ремонте УАЗов новичек т.ч. если можно поподробнее и извините если глупо.

Собственно, пропадает периодически заряд акб то 14-15 то 11-12.

когда меняли щетки он вроде вернулся но потом опять пропал, видимо не в них дело, что еще можно посмотреть(поменять) и как?

а как гену протестить? мож это он умер а я годаю че менять?

Седня тестили провода и ремень, все в норме, есть подозрение на реле.

недавно боролся с такой же проблемой проблемой 1. натянул ремень 2. почистил контакт возбуждения гены 3. на двиг повесил хорошую массу сразу заряд хоть отбавляй и стартер стал крутить очень бодро.

И у меня была такая фигня. Пофиксилось заменой сперва силового провода, а затем и управляющего. Внутри клемм отгорели по очереди. Ищи сперва в контактах, а потом уже в гене и батарейке.

И последнее, раскажите подробно как менять диодный мост, вот снял я гену раскрутил по бокам а он не распадается? большую гайку у шкива открутить не могу.

🙂 хе-хе какой клёвый форум. пойду сёдня решать свой головняк

оч много полезной инфы молодцы!

Вобщем симтптомы были схожи: плохо крутит стартер + нет заряда Диагноз (после просмотра форума): кисточка массы (которая внизу;) )+чегото с геной Лечение: замена кисточки, и перебор гены. В генераторе выяснилось что стёрлись нафиг щётки и меж кольцами токосъёмными попал заусенец (толи от камешка какого залетел чёрт его знает).

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

В зависимости от модели двигателя и производителя генераторные ремни могут быть разными по цене, со временем они изнашиваются, и подлежат замене. Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Очень слабую натяжку тоже делать нельзя:

Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:

В 2020 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора ». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

На любом автомобиле генератор выполняет две важные функции – обеспечивает все потребители необходимой электроэнергией, подзаряжает аккумуляторную батарею. Генератор «Газель» вырабатывает электрический переменный ток, а постоянное напряжение, необходимое для бортовой сети, достигается с помощью выпрямителя.

От работоспособности источника энергии зависит очень многое – с неисправным генератором автомобиль эксплуатировать невозможно.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Как проверить диодный мост генератора газель

Цены на генераторы Газель

• ELDIX (Болгария);
• ПРАМО-ИСКРА (город Ржев);
• КЗАТЭ (старое название КАТЭК, Самара);
• БАТЭ (Белоруссия).

Неисправность генератора

Устранение неисправностей и ремонт автомобильных генераторов

Обнаруженные изношенные или неисправные детали заменяются на новые. Практикуемая раньше перемотка обмоток ротора или статора сейчас нерентабельна. Чаще замены требуют щетки, подшипники, ремень. Самостоятельно легко можно выполнить мелкие работы. Например, припаять оторванные от выводных клемм провода. Промыть контактные кольца бензином и высушить.

С простым ремонтом, не требующим профессиональных навыков и высокой квалификации автомеханика, можно справиться самому. Надо помнить, что к ремонту следует подходить разумно, не чинить ту деталь, которую проще купить и заменить на новую. Ведь старая быстрее выйдет из строя, а ремонт превратится в бесконечный процесс.

Очевидно, что провести диагностику работы узлов генератора можно самостоятельно. Для этого необходимо желание, совсем немного инструментов и времени. Если желания или времени нет, то всегда можно обратиться к опытному мастеру. Главное, не оставлять без внимания такой важный узел, чтобы поездки на автомобиле доставляли удовольствие, а не вынуждали решать новые проблемы.

Знание основных признаков неисправности генератора может помочь вовремя произвести ремонт, предотвратив внезапное загорание лампочки АКБ в пути. Рассмотрим все поломки, которые могут произойти с автомобильной генераторной установкой.

Перед прочтением материала рекомендуем ознакомиться с принципом работы генератора. Знания помогут вам лучше понять причину поломки и вовремя отследить характер ее проявления.

2 Аккумуляторная батарея не подзаряжается

На автомобиле два источника тока – аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе. Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если на приборной панели горит красная лампа зарядки аккумуляторной батареи, значит ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи. Этот запас ограничен и зависит от емкости. Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

1. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Нормальное натяжение обеспечивается при прогибе ремня 10–15 мм.

Нормальное натяжение ремня?

3. Проверьте, не перегорел ли соответствующий предохранитель. Расположение предохранителей и их номиналы указаны в настоящем руководстве (см. раздел “Неисправности электрооборудования”), в руководстве по ремонту автомобиля, отдельной электрической схеме, на крышке монтажного блока и на самих предохранителях.

4. Замените предохранитель.

Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

Пустите двигатель и проверьте, погасла ли лампа зарядки аккумулятора.

Лампа зарядки погасла?

6. Проверьте провод, идущий от генератора к “плюсовой” клемме аккумуляторной батареи. К ней подводятся два провода: более толстый соединяет аккумуляторную батарею со стартером, тонкий — с генератором. Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты. Устраните неисправность и пустите двигатель.

8. Если после принятых мер лампа зарядки продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе. Причин может быть несколько, и для их устранения лучше воспользоваться помощью специалиста, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы добраться до автосервиса.

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г. б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

проверьте, корректно ли подсоединены крепления;

проверьте качество натяжения ремня;

вентили должны показывать ток 12 Вольт (В) и ниже;

меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Следующим шагом даете максимальную нагрузку, подключая дополнительное оборудование (фары, магнитолу, обогрев стекол и прочее). При исправном агрегате значения под нагрузкой будут от 13,7 В до 14 В. Значение ниже 13 В считают критическим.

Если у вас нет мультиметра, есть еще способ диагностики на холостых оборотах: включаете мотор, немного его нагружаете (например, включенными фарами), снимаете клемму “-” с АКБ (нужен 10 ключ). Авто, как и фары, стабильно работает — ВСЕ в порядке. Если машина глохнет или фары потускли, требуется дополнительно разобраться в вопросе.
