Как поставить ручник на УАЗ Патриот 2017

Каждый автомобиль оснащается с завода тормозной системой, которая позволяет останавливать транспортное средство во время движения. Но также каждый автомобиль оснащается и ручным тормозом или как он еще называется – стояночным. Именно о стояночном тормозе на УАЗ Патриот, его назначении, конструктивных особенностях, способу регулировки и замены, поведает данный материал.

Назначение

Основным предназначением стояночного тормоза на автомобилях является возможность фиксировать автомобиль в неподвижном состоянии. На ровных покрытиях ручной тормоз практически не используется, но вот оставить машину на склоне вряд ли кто-то решится без постановки на стояночный тормоз. Кроме того, назначение данного элемента не только для того, чтобы фиксировать колеса внедорожника УАЗ Патриот. Не менее важным предназначением ручного устройства является возможность торможения во при движении в случае отказа основной системы.

Ручной тормоз по принципу работы отличается от основного, поэтому он позволяет остановить автомобиль на ходу. Но при таком торможении следует быть осторожными, ведь на скорости такие манипуляции приводят к заносу транспортного средства.

Стояночный тормоз внедорожника УАЗ Патриот состоит из двух основных узлов:

• Механизм срабатывания;
• Привод механизма.

Механизм трансмиссионного стояночного тормоза

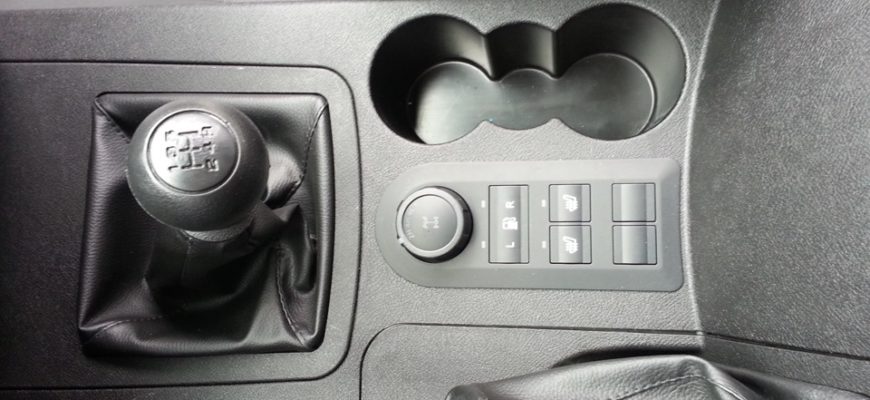

В салоне автомобиля между передними сидениями находится рычаг, посредством которого осуществляется передача усилия на систему, состоящую из трех тросов, соединяющихся с колодками задних колес внедорожника. Чтобы обеспечить равное усилие на правое и левое заднее колесо, тросы соединены между собой уравнителем или тройником.

Элементы конструкции соединяются с тросами посредством специальных наконечников, которые регулируются. Благодаря этому фактору, имеется возможность регулирования системы без необходимости замены этих элементов.

Специальные механизмы, соединяющиеся с тросами, выполняют функцию разведения колодок, установленных в конструкции задних колес. Колодки прижимаются к барабану, и тем самым осуществляется торможение или фиксация колеса в неподвижном состоянии.

Чтобы снять автомобиль УАЗ Патриот с ручного привода, необходимо выжать ручник и перевести его в крайнее нижнее положение.

Тросик в задние барабаны в новых Патриотах

Кроме того, ранние модели внедорожников УАЗ Патриот оснащались ручным тормозом трансмиссионного действия. Рассмотрим способы их регулировки.

К сведению! В целях обеспечения безопасности, ручной тормоз на автомобилях всегда должен быть в исправном состоянии.

Со временем система ручного устройства растягивается и при этом она не функционирует. Периодически автовладельцам необходимо осуществлять регулировку ручника или выполнять ремонт системы. Как осуществляется регулировка ручника и что для этого необходимо знать, рассмотрим далее.

Узнать о том, что требуется регулировка ручника можно по количеству щелчков храпового устройства при выжиме рычага. Если же количество превышает 3-5 щелчков, то это свидетельствует о том, что вытянулся трос, а между барабаном и колодками образовались зазоры. В таком случае не удастся поставить на ручной тормоз автомобиль, пока не произведут регулировочные работы. Для проведения работ потребуется только гаечный ключ на «11»:

• Прежде необходимо опустить ручник.
• Завинчивается винт регулировки положения колодок до того момента, пока к барабану не прижмутся колодки.
• Теперь необходимо сделать 3 оборота в обратную сторону до момента, пока барабан начнет свободно вращаться, не цепляя колодок.

Далее выполняется регулировка трансмиссионной системы. Для этого потребуется воспользоваться ключом на «10»:

• Отвинчивается контргайка регулировочной вилки.
• Расшплинтовывается палец, посредством которого соединяется вилка и рычаг привода.
• Теперь необходимо совместить отверстия в вилке и рычаге, путем вращения вилки.
• Палец устанавливается на свое место, а затем зашплинтовывается и контрогается.
• Регулировка трансмиссионной системы считается завершенной, когда во время выжима рычага количество щелчков соответствует требуемому значению.

Механизм без барабана

Теперь коротко рассмотрим процесс регулировки привода стояночного тормоза:

• Задняя часть внедорожника вывешивается и фиксируется опорами.
• Ручник опускается вниз.
• Под днищем на тросе необходимо выбрать слабину тросов путем вращения гаек.
• Если после регулировки ход рычага соответствует 4-6 щелчкам, то процесс был проведен верно.

Периодически необходимо заменять трос стояночного тормоза, когда регулировка уже не выполняется или он имеет чрезмерные механические повреждения. Итак, работы выполняются в следующем порядке:

• Извлекается облицовка тоннеля пола.
• Крепежный палец необходимо расшплинтовать и извлечь из наконечника и рычага.
• Элемент отводится от рычага.
• Вывинчивается болт крепления элемента к кузову.
• Расшплинтовывается палец промежуточного рычага и с него необходимо извлечь наконечник троса.
• Теперь необходимо удерживать трос от проворачивания и ослабить затяжку гайки крепления изделия к кронштейну.
• Теперь трос извлекается из автомобиля УАЗ Патриот.
• Устанавливается новый трос в порядке обратном снятию и осуществляется его регулировка.
• После того, как регулировка произведена, необходимо в завершение установить крышку люка пола.

На этом замена натяжителя стояночного тормоза на внедорожнике УАЗ Патриот завершена и, можно приступать к ее испытанию.

Подводя итог, следует заметить, что ручной тормоз является неотъемлемой частью данной системы, без которого любой автомобиль эксплуатировать запрещается. Особенно нуждается в исправности ручного тормоза внедорожник УАЗ Патриот, который эксплуатируется в суровых условиях бездорожья.

С 2013 года на автомобилях Уаз Патриот, Уаз Пикап и Уаз Карго с двигателями ЗМЗ-40905 Евро-4 и ЗМЗ-51432 CRS вместо трансмиссионного стояночного тормоза с внутренними колодками расположенного перед задним карданным валом и действующего на элементы трансмиссии, стали устанавливать колесный стояночный тормоз действующий на тормозные колодки задних колес.

Колесный стояночный тормоз Уаз Патриот, Уаз Пикап и Уаз Карго с приводом на тормозные колодки задних колес, устройство.

Колесный стояночный тормоз приводится в действие механически. Он состоит из рычага привода с сектором, переднего троса, двух задних тросов, уравнителя и блока промежуточного рычага. На кронштейне рычага привода стояночного тормоза расположен выключатель сигнала стояночного тормозного механизма, срабатывание которого отображается включением сигнальной лампы в комбинации приборов.

Колесный стояночный тормоз оснащен системой автоматической компенсации износа фрикционных накладок и не требует дополнительных регулировок в процессе эксплуатации. Это стало возможным в следствии изменения конструкции барабанных тормозных механизмов задних колес.

Для обеспечения нормальной работы стояночного тормоза необходимо периодически проверять состояние тросов привода и при необходимости производить регулировку стояночного тормоза с целью компенсации их вытяжки и ослабления при эксплуатации.

Регулировка привода колесного стояночного тормоза на Уаз Патриот, Уаз Пикап и Уаз Карго.

Необходимость регулировки стояночного тормоза Уаз Патриот, Уаз Пикап и Уаз Карго может возникнуть в случае, если :

— Колесный стояночный тормоз надежно не удерживает автомобиль на уклоне 25% при перемещении рычага привода тормоза на 4-6 щелчков храпового устройства рычага. — Ход рычага привода стояночного тормоза становится более шести щелчков собачки рычага и общая эффективность затормаживания становится недостаточной.

Регулировка привода колесного стояночного тормоза производится из смотровой ямы или при нахождении автомобиля на подъемнике в следующей последовательности :

1. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес. Предварительно несколько раз сильно нажав на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. 2. Вывесите заднюю часть автомобиля и установите ее на надежные опоры. 3. Установите рычаг привода стояночного тормоза в нижнее положение. 4. Произведите осадку привода, для чего 2-3 раза приложите к рычагу усилие не менее 400 Н (40 кгс).

Далее регулировку привода колесного стояночного тормоза нужно производить по одному из вариантов. Для автомобилей Уаз Патриот, Уаз Пикап и Уаз Карго выпуска после 2014 года :

5. Вращением регулировочных гаек уравнителя тросов выберите слабину задних левого и правого тросов, натянув их с усилием 100 Н (10 кгс). При этом необходимо выдержать размеры (схема выше) : Г = 1 мм (min), Д = 35 мм (min), и разницу размеров М и Н не более 6 мм.

Для автомобилей Уаз Патриот, Уаз Пикап и Уаз Карго выпуска до 2014 года :

5.1 Вращением регулировочных гаек уравнителя тросов выберите слабину задних левого и правого тросов, натянув их с усилием 50 Н (5 кгс). При этом необходимо выдержать размеры (схема ниже) : Г в пределах 59-69 мм, а разницу размеров М и Н не более 3 мм.

При правильной регулировке рабочий ход рычага привода колесного стояночного тормоза Уаз Патриот, Уаз Пикап и Уаз Карго должен соответствовать 4-6 щелчкам собачки рычага, а автомобиль надежно удерживаться на склоне в 25%.

Полноценная проверка правильности регулировки колесного стояночного тормоза Уаз Патриот, Уаз Пикап и Уаз Карго.

Запрещается проверять работу колесной стояночной тормозной системы Уаз Патриот, Уаз Пикап и Уаз Карго при трогании с места или в движении. Проверку следует производить только на уклоне. Для полноценной проверки правильности регулировки стояночного тормоза желательно найти эстакаду или погрузочный пандус высотой Н, равной 1,25 метра, при длине въезда L, равной 5 метров. Такое соотношение как раз соответствует уклону 25%.

Упрощенная проверка правильности регулировки колесного стояночного тормоза на Уаз Патриот, Уаз Пикап и Уаз Карго.

При отсутствии эстакады или пандуса, проверку надежности колесного стояночного тормоза можно провести по упрощенной схеме. Для этого надо поставить автомобиль на ровной площадке с твердым покрытием. Затормозить его стояночным тормозом, установив рычаг переключения коробки передач в нейтральное положение. Затем попробовать вручную сдвинуть автомобиль с места, в одиночку толкая его вперед или назад. Если сделать это удалось, то необходимо регулировать привод стояночного тормоза.

Особенности эксплуатации колесного стояночного тормоза на Уаз Патриот, Уаз Пикап и Уаз Карго.

При постановке автомобиля в холодное время года на длительную стоянку после движения по мокрым дорогам желательно не использовать колесный стояночный тормоз. Это может привести к примерзанию тормозных колодок к барабану. В таких случаях, можно затормозить автомобиль на стоянке включив первую или заднюю передачу при любом, кроме нейтрального, положении рычага механической раздаточной коробки. И дополнительно, при необходимости, например на уклоне, подложив под колеса упоры.

На автомобили УАЗ Патриот УАЗ-3163, УАЗ-236321, УАЗ Пикап УАЗ-23632 2018 года выпуска, с двигателем ЗМЗ-409051 ZMZ PRO, в зависимости от комплектации, возможна установка колесного или трансмиссионного стояночного тормоза.

Устройство колесного и трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска, регулировка привода стояночного тормоза.

Колесный стояночный тормоз УАЗ Патриот и УАЗ Пикап 2018 года выпуска действует на тормозные колодки задних колес. Он оснащен системой автоматической компенсации износа фрикционных накладок и не требует регулировки в процессе эксплуатации. Вместе с тем, для обеспечения нормальной работы стояночного тормоза необходимо следить за состоянием тросов привода и периодически производить регулировку с целью компенсации их вытяжки и ослабления при эксплуатации.

Регулировка колесного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска.

Регулировку привода колесного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска производите, когда ход рычага тормоза становится более шести щелчков собачки рычага и эффективность торможения становится недостаточной. Регулировку производится на смотровой яме или при помощи автомобильного подъемника.

Привод колесного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска.

Регулировка привода колесного стояночного тормоза производиться в следующей последовательности

1. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес. Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. 2. Вывесите заднюю часть автомобиля и установите ее на надежные опоры. 3. Установите рычаг колесного стояночного тормоза в нижнее положение. 4. Произведите «осадку» привода, для чего 2-3 раза приложите к рычагу усилие не менее 400 Н (40 кгс). 5. Вращением гаек, выберите слабину переднего, левого и правого задних тросов.

При этом необходимо выдержать размер

Г = 1 мм (min) Д = 35 мм (min) Разницу размеров М и Н не более 6 мм.

При выборе слабины тросов, перемещение промежуточных рычагов 9 не допускается. При правильной регулировке рабочий ход рычага привода стояночного тормоза должен соответствовать 4-6 щелчкам собачки рычага. Усилие, приложенное к рукоятке при контроле рабочего хода, должно быть 600-610 Н (60-61 кгс). После окончании регулировки, вывешенные задние колеса, при нижнем положении рычага привода стояночного тормоза, должны проворачиваться усилием руки.

Трансмиссионный стояночный тормоз, действующий на трансмиссию УАЗ Патриот и УАЗ Пикап 2018 года выпуска.

Колодки трансмиссионного стояночного тормоза периодически очищайте от пыли и грязи. В случае засмоления поверхностей накладок зачищайте их наждачной бумагой. Замасленные накладки замените или опустите на 20-30 минут в чистый бензин и тщательно зачистите наждачной бумагой или металлической щеткой.

Привод трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска.

В случае большого износа накладок (заклепки утопают менее 0,5 мм) их необходимо заменить. В случае приклеенных накладок замену колодок производить при износе накладок до толщины менее 1,5 мм. На новых колодках накладки прошлифуйте так,чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь. Поэтому механизмы (особенно разжимной) периодически разбирайте, очищайте от грязи и закладывайте свежую смазку Литол-24. При этом смазка не должна попадать на барабан и фрикционные накладки.

Регулировка трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска.

Регулировку трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска производите, когда ход рычага тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной. Регулировка производится на смотровой яме или используя автомобильный подъемник.

Регулировку зазоров между колодками и барабаном трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска производите в следующей последовательности

1. Поставьте рычаг раздаточной коробки в нейтральное положение. 2. Переместите рычаг стояночного тормоза в крайнее нижнее положение. 3. Поднимите автомобиль специальным подъемником.

При проведении работ из смотровой ямы

— Подложите под передние колеса клинья. — Приподнимите домкратом автомобиль со стороны любого заднего колеса и установите под кожух полуоси моста специальную подставку.

4. Заверните регулировочный винт 10 так, чтобы тормозной барабан усилием руки не проворачивался. 5. При необходимости вращением гаек 5 выберите слабину троса привода 7 и зазоры в приводе. 6. При необходимости отрегулируйте натяжение троса 7 привода изменением длины тяги привода 15 или перестановкой наконечника троса привода в верхнее положение на рычаге стояночного тормоза. 7. Отверните регулировочный винт 10 на 4-6 щелчков. Барабан при этом должен свободно вращаться от усилия руки. При правильной регулировке рабочий ход рычага стояночного должен соответствовать 3-5 щелчкам собачки рычага.

Регулировку длины тяги привода трансмиссионного стояночного тормоза УАЗ Патриот и УАЗ Пикап 2018 года выпуска производите в следующей последовательности

1. Отверните регулировочный винт 10 на 4-6 щелчков (1/3-1/2 оборота). Чтобы барабан свободно вращался от усилия руки. 2. Отверните контргайку 16 регулировочной вилки 17, расшплинтуйте и выньте палец, соединяющий вилку и рычаг 18 привода. 3. Вращая вилку 17 совместите отверстия в вилке и рычаге 18. При этом необходимо выбрать зазоры в разжимном механизме и приводе. Переместив конец рычага 18 с отверстием и тягу 15 навстречу друг к другу. 4. Поставьте палец, зашплинтуйте его и затяните контргайку.

При правильной регулировке длины тяги привода трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага тормоза в 4-ю — 6-ю впадину сектора. Считая от нижней части (4-6 щелчков).

Запрещается проверять работу стояночной тормозной системы УАЗ Патриот и УАЗ Пикап 2018 года выпуска при трогании с места или при движении. Это следует делать только на уклоне. При постановке автомобиля в холодное время года на длительную стоянку, после движения по мокрым дорогам, не используйте стояночный тормоз во избежание примерзания колодок к барабану.

В этом случае включите первую или заднюю передачу (при любом, кроме нейтрального, положении рычага раздаточной коробки). При необходимости, например на уклоне, подложите под колеса автомобиля клинья.

Стояночная тормозная система грузового автомобиля Уаз Профи состоит из трансмиссионного стояночного тормоза который действует на трансмиссию автомобиля.

Обслуживание трансмиссионного стояночного тормоза Уаз Профи, регулировка зазоров между колодками и барабаном, и длины тяги привода.

Колодки трансмиссионного стояночного тормоза периодически очищайте от пыли и грязи, а в случае засмоления поверхностей накладок зачищайте их наждачной бумагой. Замасленные тормозные накладки замените или опустите на 20-30 минут в чистый бензин, а затем тщательно зачистите наждачной бумагой или металлической щеткой.

В случае большого износа накладок (заклепки утопают менее 0,5 мм) их необходимо заменить. В случае приклеенных накладок замену тормозных колодок надо производить при износе накладок до толщины менее 1,5 мм. На новых колодках накладки прошлифуйте так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана стояночного тормоза.

Устройство трансмиссионного стояночного тормоза грузового автомобиля Уаз Профи.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов стояночного тормоза, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимной) периодически разбирайте, очищайте от грязи и закладывайте свежую смазку Литол-24. При этом смазка не должна попадать на барабан и фрикционные накладки.

Регулировка зазоров между колодками и барабаном трансмиссионного стояночного тормоза Уаз Профи.

Регулировку трансмиссионного стояночного тормоза производите, когда ход рычага стояночного тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной. Регулировку необходимо производить на смотровой яме или используя автомобильный подъемник. Регулировку зазоров между колодками и барабаном производите в следующей последовательности:

4. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался. 5. При необходимости вращением гаек выберите слабину троса привода и зазоры в приводе. При необходимости отрегулируйте натяжение троса привода изменением длины тяги привода или перестановкой наконечника троса привода в верхнее положение на рычаге трансмиссионного стояночного тормоза.

6. Отверните регулировочный винт на 4-6 щелчков, барабан при этом должен свободно вращаться от усилия руки. При правильной регулировке рабочий ход рычага трансмиссионного стояночного тормоза должен соответствовать 3-5 щелчкам собачки сектора рычага.

Регулировка длины тяги привода трансмиссионного стояночного тормоза Уаз Профи.

Регулировку длины тяги привода трансмиссионного стояночного тормоза Уаз Профи производите в следующей последовательности:

1. Отверните регулировочный винт на 4-6 щелчков (1/3-1/2 оборота), чтобы тормозной барабан свободно вращался от усилия руки. 2. Отверните контргайку регулировочной вилки, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода.

3. Вращая регулировочную вилку совместите отверстия в вилке и рычаге привода. При этом необходимо выбрать зазоры в разжимном механизме и приводе, переместив конец рычага привода с отверстием и тягу привода навстречу друг к другу. Поставьте палец, зашплинтуйте его и затяните контргайку.

При правильной регулировке длины тяги привода трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага в 4-6 впадину сектора, считая от нижней части (4-6 щелчков). Запрещается проверять работу стояночной тормозной системы при трогании с места или при движении. Это следует делать только на уклоне.

содержание      ..



     ..

Уаз Патриот (2017 год). Неисправности стояночного тормоза

Главные причины неисправности стояночного
тормоза

1 Трос порвался. Все очевидно – существует где-то
на тросике разрыв. Значит, необходимо заменить его целиком.

2Клинит ручник. Рычаг соединятся с тросиком, при
повреждении специальной оболочки которого заклинивает механизм
торможения. Повреждения каких-либо из множества стальных жил могут
являться причиной некорректной работы ручника. Но и тут выход из
ситуации – новый тросик.

3 Засорились тормозные колодки. Все мелкие частицы,
наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши
колодки. Проблема решается под воздействием силы трения. Нажмите пару
раз плавно на педаль во время движения, соринки будут удалены.

4 Некачественная регулировка тросика. Иногда при
производстве или ремонте неправильно перенастраивают систему тросиков.
Вот тут может помочь исправление затяжки регулировочного болта и
корректировка длины тросиков.

5 Износились колодки. Хотя механизм торможения
основан на трении, со временем оно губит сами колодки, и устройство
приходит в негодность.

6 Попадание жидкости в колодки. Протечь могло как
масло, так и тормозная жидкость. Появление масла в системе торможения
уменьшает трение. Причиной утечки могут быть неисправности тормозного
цилиндра или сальника задней полуоси. Необходимо ликвидировать причины
протечки и убрать жидкость с поверхности колодок. Если последнее
осуществить не удается, колодки необходимо заменить.

Признаки неисправности ручного тормоза

-Машина не останавливается, когда вы едете на
первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза.
-Ваше авто установлено на наклонной поверхности, устройство стояночного
торможения активировано, а автомобиль все равно продолжает катиться.
-Лампочка тормоза на панели не горит или горит всегда.

Основные причины выхода из строя тросов ручного
тормоза

Как правило, выход из строя механизма ручного тормоза связан с
окислением стальных тросов, препятствующим его продвижению по оболочке,
разрывом отдельных нитей или чрезмерным их удлинением. Причиной коррозии
тросов может стать вода, лед или снег, попавшие на их поверхность и
оказавшиеся в оболочке. Обычно такое происходит лишь в случае небрежного
обращения с автомобилем, но причиной могут стать и погодные условия.

Причины растяжения тормозного троса или разрыва нитей могут разные:

как результат излишне активного использования стояночного тормоза не по
прямому назначению;
-низкое качество изделия;
-внешнее механическое воздействие;
-естественный износ.

Основные признаки повреждения тросов стояночного
тормоза и способы их проверки

Проверка и регулировка стояночного тормоза — очень важный момент в
обслуживании автомобиля. Обрыв троса стояночного тормоза – наиболее
неприятный исход, однако именно его проще всего выявить.

В большинстве случаев тросик рвется при попытке затянуть ручник, и
резкий металлический звук под днищем с последующим облегчением хода
рычага не заметить невозможно.

Если при попытке «включить» стояночный тормоз на авто рычаг не
двигается, поднимается со значительным усилием или при его опускании
задние колеса автомобиля не разблокируются – скорее всего «закисли»
тросы в оболочке или имеет место частичный разрыв нитей, препятствующий
свободному ходу троса.
