Как переделать 417 двигатель на уазе

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.

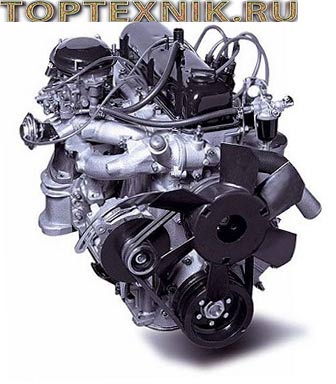

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка — четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

Применяемость

Силовой агрегат 417 получил широкое применение на автомобили Ульяновского автомобильного завода. Кроме УАЗов, силовой агрегат устанавливался на Газели первого поколения. Также данный мотор должен был стать аналогом двигателей, которые производил Заволжский моторный завод в период кризиса производителя.

Но, после выхода на рынок ЗМЗ 405 и 406, от использования двигателей Ульяновска было решено отказаться, поскольку Горьковский завод активно работал с ЗМЗ. А с переходом на инжектор, потребность в карбюраторных силовых агрегатах вовсе отпала.

Согласно описанию предоставленного заводом изготовителем, существуют также модификации 417 мотора:

• 417.10 — основная применяемость на транспортных средствах УАЗ-3151;
• УМЗ 4175.10 — данная версия движков была ориентирована на автомобили класса Газель. Мотор имеет повышенную мощность в 98 лошадиных сил по сравнению с основным двигателем.
• УМЗ 2178.10 — получил наибольшее применение на автомобилях УАЗ и Газель.

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

GAZ 21 Р 2.4i › Logbook › Инжектируем 417-й.

Начну писать отчёт. Что бы вникнуть во все ньюансы, можно реально сломать голову, особенно пока ищешь информацию. Предъистория
, попался мне на Авито б/у УМЗ-4216, инжектор, за 3 рубля. Так началось моё знакомство, с Ульяновскими инжекторами. УМЗ-4216 ставится на Газели Бизнес, а УМЗ-4213 ставится на УАЗы, в принцыпе там всё взаимозаменяемо. Сами эти движки 3-х литровые, против 2.5 литровых 21-х и 417-го УАЗовского семейства. Двигло что я приобрёл, забраковалось целиком и пошло в мусор, остались лишь навесные комплектующие — крышка КВ под датчики, шкив КВ, привод маслонасоса, форсунки, ресивер с дросселем и часть датчиков. Сразу пишу движок УМЗ-4216/4213 не встанет в 21-ю со своим поддоном, он ложиться на балку. Родной 21-й поддон встаёт без проблем. Голова 4213/4216 встаёт на 2.5л двигатель без проблем, прокладка ГБЦ ставится 417-я 2.5л. Итак, мой мотор 417-й новый, пробег несколько сотен км. Было решено инжектировать его.
Как правильно собрать комплектующие.
Информация, что я собрал. На УМЗ существуют разные евро, Е-2, Е-3, Е-4. У них у всех разные ресиверы, разные мозги и разная проводка.
Е-2
Мозги Микас-7, стоит ДМРВ, в ресивере стоит датчик температуры воздуха, нету ДАД.
Е-3
Мозги Микас 10.3, нету ДМРВ, на ресивере стоит ДАД(в нём стоит датчик температуры воздуха).
Е-4
Мозги Микас 12. ДАД, другой ресивер, другой дросель, электронная педаль газа.
Проводка
под конкретный Микас(Евро), но два варианта, на 2-е катушки зажигания, либо на одну.
Распредвал
высота кулачков 41мм.
Шестерня РВ с отметчиком ДПРВ.
Правильная шестерня. Если её положить пазом под сухарь вверх, то риска(метка) должна быть м/у 3 и 4 зубом правее. И отметчик должен находиться справа. Что бы вам не говорили в запчастях, что разные евро — разные шестерни, это всё херня. Шестерни везде одинаковые! Фото правильной шестерни.

УАЗкин 4213-й под нашу выхлопную трубу, а 4216 Газелевский, под треугольную с двумя дырками.

Есть без обратки, но для них нужен погружной насос с регулировкой давления, либо универсальный регулятор давления топлива до рампы, либо говорят есть фильтра с встроенным регулятором. Есть рампы с обраткой и регулятором давления на рампе. Я ставлю с обраткой. Её плюс, по слухам, в том, что она лучше охлаждается за счёт циркуляции бензина и бензин в ней не может закипеть. Мозги перешиваются как угодно, можно даже не ставить не одну лямбду. Я одну лямбду поставлю, отключу датчик неровной дороги, адсорбер и перешью саму прогу.

Схема проводки на Микас 10.3

Я решил собирать комплектацию под Е-3, с ДАД и проводкой на одну катушку. Голова

Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
• Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
• Замена воздушного фильтрующего элемента мотора: раз в два года;
• Коллектор выпуска мотора: раз в два года;
• Замена топливного фильтрующего элемента мотора: 30000км пробега;
• Свечи и аккумулятор мотора: 60000км;
• Вентиляция поддона мотора: раз в три года;
• Замена жидкости охлаждения мотора: 40000км пробега.

Переделка электрики.

После этого придется основательно модифицировать электрическую часть автомобиля. Установить электрический бензонасос вместо механического, подключить все датчики к электронному блоку управления(ЭБУ) и найти верную прошивку ЭБУ. Справившись со всем этим, вам придется потратить много времени на настройку всей системы, что сделать самому очень сложно. А обращение к специалистам будет достаточно дорогим, потому что не каждый возьмется настраивать такое чудо техники.

Стоимость работ. Полный комплект деталей для инжектора обойдется в 15-20 тысяч рублей. Если не экспериментировать со сверлением ГБЦ, то придется добавить еще 5-10 тысяч, чтобы взять б\у инжекторную ГБЦ на авторазборке. Сюда же добавить стоимость настройки и сложности с регистрированием этого чуда техники в ГИБДД. Дешевле и легче взять б\у инжекторный двигатель, и установить его на автомобиль.

Вывод. Поставить инжектор на карбюраторный двигатель можно. Но это выйдет дороже и сложней, чем заменить карбюраторный двигатель на инжекторный.

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата — составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Этапы, проходящие перед запуском силовой установки:

• Фиксация контакта в замочной скважине и дальнейший поворот провоцируют накопление электричества в индукторе;
• Переработка индуктором бортового напряжения в высокое напряжение (с 12 до 30000 В);
• Раздача и транспортировка заряда по свечам автомобиля;
• Выработка искры, поджог топливного заряда.

Зажигание с отсутствующими контактами:

Характерные проблемы и способы их устранения

Каждый двигатель имеет слабые места, которые присущи только ему. Так случилось и с 417-м. Этот мотор ломается хоть и не часто, но доставляет уйму проблем своему владельцу. Обычно все начинается с масляной течи. Подтеки появляются по разным причинам, от выработанных сальников и прокладок и до нарушения герметичности в системе. Обычно устраняются эти проблемы просто. Сальники и прокладки меняются, старый герметик при необходимости удаляется и заливается новый.

Вообще, практически все проблемы с 417-м связаны именно со смазкой. То уровень слишком большой, то слишком низкий, то масло уходит из-за течи или же сгорает в камере. Все эти проблемы решаемы, но необходимо делать это как можно скорее. Чем быстрее будет выполнен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в данной статье, тем больше проживет мотор.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

• Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

• Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

• Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Установка инжектора на двигатель 417 © Сергей Швалов aka SergeATA

Переделку задумали и осуществили мои друзься Влад Ганецкий и Андрей Чередников

Система распределенного впрыска K-Jetronic. Полностью механическая, никаких датчиков не надо.

Немного информации о системе распределенного впрыска K-Jetronic:

Дозатор-распределитель служит для распределения топлива по форсункам цилиндров на всех режимах работы двигателя. Распределение топлива осуществляется за счет перемещения плунжера. Снизу на плунжер воздействует рычаг напорного диска, сверху – управляющее давление, которое создает регулятор управляющего давления. Согласованное перемещение плунжера и напорного диска обеспечивает стехиометрическое соотношение воздуха и бензина в топливно-воздушной смеси.

Регулятор давления питания поддерживает постоянное по величине давление топлива в системе.

Регулятор управляющего давления создает подпорное давление на верхнем конце плунжера, за счет чего достигается обогащение иди обеднение топливно-воздушной смеси. Это необходимо при определенных режимах работы двигателя, в т.ч. при холодном пуске, прогреве на холостом ходу, а также при максимальной нагрузке.

Форсунки впрыска обеспечивают непрерывный впрыск топлива под давлением.

Для обеспечения запуска двигателя при температуре ниже 10°С в системе K-Jetronic применяется инжектор пусковой и клапан добавочного воздуха.

Пусковая форсунка осуществляет при запуске и прогреве двигателя впрыск во впускной коллектор дополнительного количества топлива. Её работа осуществляется под управлением термореле.

Термореле устанавливается в блоке цилиндров двигателя, где отслеживает температуру охлаждающей жидкости. При запуске двигателя термореле включает пусковую форсунку. При достижении охлаждающей жидкости определенной температуры пусковая форсунка отключается.

Клапан добавочного воздуха обеспечивает дополнительную порцию воздуха при запуске двигателя в обход дроссельной заслонки. В исходном положении клапан открыт. По мере прогрева двигателя клапан закрывается (перемещается биметаллическая пластина с диафрагмой клапана).

Холостой ход двигателя регулируется двумя винтами: количества смеси, устанавливающий частоту вращения коленчатого вала двигателя на холостом ходу; качества смеси, определяющий содержание угарного газа в отработавших газах.

Принцип действия системы K-Jetronic

При нажатии педали газа открывается дроссельная заслонка. Проходящий через нее воздух перемещает напорный диск расходомера воздуха. Движение диска через рычаги передается на плунжер дозатора-распределителя.

Замена 417-го на другой мотор

Многие автомобилисты задумывались над этим. На самом же деле такая процедура обычно нужна в том случае, если 417-й полностью выработал свой ресурс и капиталить его уже не имеет смысла. В этом случае можно поставить другой двигатель, более надежный и дешевый. К таким стоит отнести ЗМЗ-402. Он, по мнению многих опытных автомобилистов, более надежный, нежели УМЗ, и дешевый в обслуживании. Помимо этого найти живой 402-й гораздо проще по относительно небольшой цене, нежели 417-й и это уже большой плюс.

Конечно же, выполнять замену многие будут только в том случае, если это финансово выгодно. Именно поэтому рекомендуется ставить мотор ЗМЗ-402. Он подходит практически без переделок. Все крепления станут в свое место, поэтому затраты будут минимальными. Некоторые автомобилисты на свой УАЗ устанавливаются импортные двигатели от «Тойоты» и других автомобилей. Обычно ставятся дизельные ДВС. Это, конечно, все хорошо, ощущения меняются полностью, но обходится такое удовольствие недешево, ведь в конструкцию вносится много изменений.

О двигателях для грузового УАЗ 3303-«Буханка»

Грузовая модель 3303 от Ульяновского автозавода является одной из серии полноприводных грузопассажирских авто, в которую также вошли фургон, микроавтобус, медицинское авто и модель вагонного типа (Фермер).

Прозванная в народе «Буханкой» модель уже более полувека колесит по российским просторам, а под капотом у нее эволюционировавшие двигатели ГАЗ-21. Некоторые модификации силовых агрегатов ставятся сейчас на УАЗ Хантер и Патриот.

Двигатель УМЗ 417 / 4175 / 4178 2.45 л

Очередным шагом в совершенствовании мотора ГАЗ-21 стал двигатель УМЗ 417 с увеличенной до 7 степенью сжатия, измененным распредвалом, новыми 47-миллиметровыми клапанами впуска, при старых выпускных. Также УМЗ 417 получил карбюратор на две камеры и новый воздушный фильтр. Позже в этих двигателях стали применять коленвал без набивки.

Если сравнивать УМЗ 417 с ЗМЗ 402, то отличия их будут косметическими: на 417-х отсутствуют ребра жесткости, более мягко посажены гильзы, а маховик имеет больший размер, при этом принцип функционирования охладительной системы перевернут.

Иной впускной коллектор и меньшие выпускные клапаны отражаются на мощности мотора.

Неисправности двигателя полностью аналогичны минусам ЗМЗ 402, то есть присутствуют посторонние шумы и стуки, необходимость регулировать клапаны каждые 10 тысяч километров, перегрев и прочее.

Вибрации и дергания возникают из-за кривой конструкции, в результате чего топливо подается неравномерно.

Эксперты считают двигатель УМЗ 417 устаревшим, как и остальные агрегаты из семейства ГАЗ-21 и под капотом современных авто им не место. 1

Двигатель УМЗ 421 / 4213 / 4215 / 4216 / 4218 2.9 л

Силовой агрегат УМЗ 421 стал самой современной модификацией двигателя ГАЗ-21 и логическим развитием модели УМЗ-217, но с большим объемом, увеличенными до 39 мм клапанами выпуска. В самых новых версиях УМЗ 421 уже установлена инжекторная система подачи горючего.

Двигатель УМЗ 421 отличается от ЗМЗ 402 тонкими сухими гильзами, что повысило прочность блока, цилиндрами на 100 мм в диаметре, а в поршнях на 7 мм смещены пальцы. Вместо анахроничной набивки применяется резиновая манжета и прочие мелкие запчасти.

При этом в глобальных масштабах двигатель не изменился и по сути это тот же агрегат середины 50-х годов, но в усовершенствованном виде.

Из-за отсутствия гидрокомпенсаторов каждые 10 тысяч километров придется корректировать зазоры.

К недостаткам УМЗ 421 относят кривую конструкцию, которая влияет на возникновение дерганий, вибраций и прочего.

Стук в двигателе возникает из-за неотрегулированных клапанов, шатунных вкладышей или распредвала.

Перегрев мотора возникает из-за дефекта термостата, помпы или воздушной пробки в охладительной системе.

К плюсам УМЗ 421 можно отнести тяговитость, доступность запчастей и полная ремонтопригодность. Если за двигателем ухаживать и не перегружать его, то ресурс составит не менее 200 тысяч километров.

Двигатель ЗМЗ 409.10 / 4091.10 / 4092.10 / 4094.10 2.7

Базой для большеобъемного двигателя ЗМЗ-409 послужил ЗМЗ-405, в котором использован коленвал с увеличенным до 94 мм ходом, прежние шатуны, измененные поршни, смещенные на 4 мм. А в остальном это все тот же 405-й с одинаковой высотой блока цилиндров, более тонкими межцилиндровыми перемычками, прорезями для охлаждения. Крутящий момент увеличился за счет выросшей на 7 «лошадок» производительности, а последние модификации двигателя соответствуют эко-нормам Евро-3.

К неисправностям причисляют заклинивание гидронатяжителя цепи ГРМ, но при этом не гнутся клапана.

В перегреве двигателя виновен термостата или замусоренный радиатор.

Проваливания тяги это «дело рук» катушек зажигания, которые нужно обязательно заменить иначе двигатель сломается.

Стуки возникают из-за гидрокомпенсатора, который требует замены.

На троение двигателя влияют свечи, шатунные вкладыши и компрессия.

Карбюратор вместо инжектора, и наоборот: плюсы и минусы обмена

Начнем с хорошего:

• Экология. Установка инжектора соответствует как минимум норме Евро-2, то есть ваш автомобиль будет меньше засорять атмосферу;
• Владелец двигателя с инжектором забывает о мучительных (и что печально – регулярных) процедурах подстройки винтов холостого хода, промывке, и прочих «прелестях» карбюратора;
• Снижается расход топлива;
• Вы больше не зависите от температуры окружающего воздуха;
• Переоборудование улучшает приемистость силовой установки, особенно на низах;
• Снижается риск вибраций и детонации, что положительно влияет на ресурс мотора.

• Первая, и самая главная проблема – финансы. Поставить инжектор (даже своими руками) — мероприятие затратное. Требуется масса дополнительных узлов и деталей;
• Модернизация займет несколько дней (опять же, если работать одному). Все это время вы остаетесь без автомобиля;
• Возможно, придется перейти на более высокооктановое топливо (с более высокой стоимостью). Хотя эта проблема компенсируется снижением расхода бензина;
• Переделка карбюратора на инжектор является внесением изменений в конструкцию транспортного средства. То есть, либо вы катаетесь на свой страх и риск, до первого поста технического контроля, либо тратите время и средства на узаконивание процедуры.

В любом случае, это возможно. Существует множество примеров успешного (как технически, так и юридически) внедрения форсунок вместо карбюратора.

Повышенный износ ДВС

Износ – одна из наиболее актуальных проблем, которая практически никак не связана с конструктивными особенностями силового агрегата. Ключевой фактор, влияющий на повышенный износ, – низкое качество смазочного материала или его недостаточное количество. Безусловно, если вы один раз не поменяете масло через 10 тысяч километров, а сделаете это через 15, то ничего страшного не случится. Но вот если делать так регулярно и при этом не следить за уровнем, заливая самую дешевую смазку, то последствия будут самыми печальными.

Очень часто бывает так, что незначительный изъян в работе силового агрегата перерастает в капитальный ремонт. Именно поэтому, чем скорее водитель начинает решать проблему, тем меньшими будут затраты на ремонт.

Мотор 417 для УАЗа

Сердцем автомобиля является двигатель. От того, как слаженно работают его комплектующие, насколько грамотно вы заботитесь о нем, зависит его жизнь. На данный момент существует широчайший выбор силовых агрегатов, каждый имеет свои отличительные особенности, плюсы и минусы, предназначен для конкретной модели и требует индивидуального подхода, знания его технических характеристик.

Сегодня речь пойдет о двигателях, устанавливаемых на разные модели УАЗ. Новинки предприятия, стильный УАЗ Хантер и выносливый УАЗ Патриот, модели прошлых лет, которые по сей день пользуются спросом у огромной покупательской аудитории, — УАЗ 3303, авто с моторами УАЗ 421, 4216, 402. Также стоит поговорить о таком универсальном агрегате, как двигатель 417 УАЗ.

Емкость и шланг для слива ОЖ
Перевод мотора УМЗ-4178 для работы на бензине АИ-92. Для более эффективного использования высокооктанового бензина АИ-92 в моторах рассчитанных на применение бензинов АИ76\80 необходимо поднять степень сжатия.

Это можно сделать несколькими путями: — Заменить поршни и\или шатуны — Уменьшить высоту ГБЦ Наиболее простой путь – уменьшение высоты ГБЦ. Стандартная высота 98мм для АИ-76\80, для АИ-92 – 94,5мм.

В данном материале я не буду подробно рассматривать моменты демонтажа навесного оборудования двигателя – это можно посмотреть в руководстве по ремонту и эксплуатации. Так же данный материал применим к моторам УМЗ-421, ЗМЗ-24\402\410. Следует помнить, что у моторов ЗМЗ и старого УМЗ-417 по-другому расположена помпа.

Для демонтажа\установки ГБЦ понадобится стандартный набор шоферского инструмента, динамометрический ключ, ветошь, растворитель, металлическая щетка. Из деталей нужны будут прокладка коллектора, прокладка ГБЦ, прокладка клапанной крышки, прокладка приемной трубы. Другие штанги толкателей – для бензина АИ-93 (каталожный номер 54-1007175). Другие прокладки – в зависимости от того, что было демонтировано. Я советую использовать металлизированную прокладку коллектора или с нанесенным заводским слоем высокотемпературного герметика. Прокладку ГБЦ тоже лучше приобрести с заводским слоем герметика.

Стоит обратить внимание на то, что такая переделка имеет смысл если мотор находится в исправном состоянии – компрессия не менее 8 кг\см2. В противном случае целесообразнее совместить работы с ГБЦ с капитальным ремонтом мотора.

Шаг 1. Слейте ОЖ. Снимите патрубки системы охлаждения. Снимите клапанную крышку, снимите ось коромысел – по-очереди отпускайте гайки, не более 2х оборотов за раз. Иначе можно деформировать деталь. Вытащите толкатели. Открутите гайки ГБЦ. Открутите приемную трубу, саму трубу снимать не обязательно. Корпус термостата можно не снимать – он не мешает. Нужно лишь снять провод с датчика указателя температуры. Снимите карбюратор, шланг ВУТ и шланг отопителя. Коллектор снимать не надо – это неудобно, проще снять вместе с ГБЦ и открутить после.

Предварительно нагрейте гайки приемной трубы, иначе велик риск обломить шпильки.

Рис. 1 ГБЦ без навесного, готова к демонтажу.

Шаг 2. Снимаем коллектор. Моем ГБЦ, очищаем плоскость прилегания коллектора от следов старой прокладки. Уменьшаем высоту ГБЦ на 3,5мм: до 94,5мм. Больше не нужно. Можно снять 4мм – тогда нужно будет заправлять автомобиль АИ-95. Важно убедиться, что в рубашке охлаждения не осталось стружки. Дополнительно неплохо так же выровнять плоскость самого коллектора, убрать раковины на ней.

Шаг 3. Промойте плоскость блока цилиндров растворителем, вверните шпильки крепления ГБЦ, если они вывернулись вместе с гайками. Осмотрите износ (ступеньку) в гильзе. Ощутимой ступеньки быть не должно (лучше измерить диаметр гильзы нутромером – максимальное значение в руководстве). Установите коллектор. Перед установкой желательно убедиться, что окна в ГБЦ совпадают с коллектором. Используйте краску для этого. В случае наличия ступенек уберите их напильником. Проверните коленчатый вал до совмещения меток ВМТ 1го цилиндра на шкиве (2ая риска для УМЗ или 3я для ЗМЗ если крутить по часовой стрелке).

Шаг 4. Установите прокладку ГБЦ, предварительно убедитесь, что все необходимые отверстия в ней проделаны. Установите ГБЦ, затяните предварительно гайки моментом 2кг\с, начиная от центра двигаясь к краям. Затем произведите затяжку моментом 9,5кг\с по схема на рис. 4. Снова повторите затяжку согласно схеме на рис. 4 моментом 9,5 кг\с.

Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кг\с.

Рис. 4 Порядок затяжки гаек ГБЦ

Смажьте новые толкатели маслом и опустите их в колодцы. Установите ось коромысел. Отрегулируйте зазоры в клапанах. Снимите крышку трамблера, отметьте положение бегунка. Если бегунок смотрит на контакт первого цилиндра, то начните с п. А, затем проверните коленчатый вал на 360гр и выполните п. Б. Если бегунок смотрит на контакт четвертого цилиндра, то начните с п. Б, затем перейдите к п. А. А) Отрегулируйте оба клапана первого цилиндра, затем выпускного клапана второго цилиндра и впускного клапана третьего цилиндра. Б) Отрегулируйте оба клапана четвертого цилиндра, выпускного клапана третьего цилиндра, впускного клапана второго цилиндра. Зазоры крайних клапанов (1го и 8го) 0,30-0,35мм, остальных 0,35-0,40мм.

Установите клапанную крышку. Я советую заменить болты крепления шпильками, т.к болты со временем разбивают резьбу в ГБЦ.

Рис. 5 Шпильки крепления клапанной крышки

Установите навесное оборудование. Произведите замер компрессии – она должна составлять не менее 10,5 кг\см2. Отрегулируйте УОЗ обычным способом – при прямолинейном движении со скоростью 50км\ч на прогретом двигателе резко откройте дроссельную заслонку – должна быть кратковременна детонация (

3 секунд). Если ее нет – сделайте угол раньше, слишком продолжительная – позже. Стробоскоп так же можно использовать, но отрегулированный по порогу детонации мотор работает лучше.

После прогрева мотора протяните приемную трубу и коллектор. После 1000 километров пробега протяните ГБЦ моментом 9,5 кг\с по схеме на рис. 4.

Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кг\с.

Сообщества › УАЗоводы › Блог › крик о помощи скажите пожалуйста какой силой протянуть гбц 417

Мужики помогите срочно нужен ответ. Купил прокладку на уазик 417 мотор с герметиком протянул по денам ключу 10 очков но она потекла со стороны карбюратора, и с какой силой тянуть напрявляющею рейку карамысел клапанов.А старая не текла, котороя без герметика или может прокладку поменять? А поменял зачем, ту в попехах соберал после капеталки и перепутал стороной не потекло масло. И прокладка была односторонняя.

Комментарии 41

Тонкости в прикручивании головки блока цилиндров, неописанные в книжках

1) Прокладка головки не должна быть сухая и твердая как вобла, что пять лет на чердаке провисела. Лучше купить новую в магазине внушающем доверие (неоднократно видел самопал — очень плохие). На УАЗ прокладка, кажется, несимметричная обрати внимание на расположение отверстия для масляного канала в районе 4-го цилиндра. Ну и конечно же, все отверстия в прокладке должны точно соответствовать отверстиям в блоке и головке как по размеру, так и по расположению. Наблюдаются значительные отклонения — прокладка левая. 2) По поводу протяжки в книге написано, что протягивать можно в два приема от центра к краям. Сколько мне не приходилось протягивать, меньше чем в три приема уложиться не получалось да и не стоит стараться. Первый раз тянешь до

Если ГБЦ ровная, то с любой прокладкой не побежит. В последнее время уже всем кому ремонтировал моторы ставил прокладки с герметиком, проблем с ними нет. А вот ГБЦ шлифовать камнем отказался, стал увозить на фирму под станок, это сразу избавило от проблем с бегущей прокладкой под ГБЦ. Если Блок старый, т.е. шпильки стоят еще на 11, то после 8,4 кгс/м высока вероятность, что шпильки вытянутся из блока.

Вот и первая у меня такая была но я спешил соберать мотор и не правельно поставил а она односторонняя была скатина

Вобще они все должны быть односторонним. Т.к отверстия для охлаждения должны быть все разного диаметра. Чем дальше от помпы, тем больше.

Где? нет все отверстия одинаковые только на прокладках отверстие под масло в углу с одной стороны.Но обычно с двух что б не ошебица как я сначало

Я не спорю я не ас может и так но я как то к этому внимание не предовал. Я запомню конечно и когда предётся посмотрю и сфоткаю для других. Спасибо

Да я знаю просто один просит продай но и чтоб всё работало.Сам хотел весной переделать

Ну наверное предварительно протянуть, собрать, завести и прогреть, а после когда около 20 градусов будет протянуть.

Да я так и сделал. И говорю что надо до весны подождать. Просто покупатель подвернулся а он просит отдай в хорошем состояние сейчас. Вот и не знаю что и делать. Но я когда заводил после ремонта. Мотор поработал и течь перестала но потом и не пробивал может герметик приклеился или не знаешь?

Перевод двигателя умз 417 на 92 бензин

У меня уаз 31519,дв.417,голова 421,карб 151с,заправляемся обычно на одной заправке Газпромовской,до октября этого года накапливались бонусы за каждый литр,а после отменили.Более того я отправляла эл.письмо типа-«в чем дело. «А они мне-«вообще будем отменять 80 бензин. «. Странно как то.Да я слышала давненько что будут отменять,но думала-передумают,т.к. очень много грузовых и т.п машин заправляются именно этим видом бенза.Бум снимать голову и на фрезеровку.Выхода нет,хотя бы до отпуска в следующем году накопим бонусы на заправку,а там будем их тратить.76бенз.-98мм,а 92бенз.-94.5мм(если голова не уведённая,не перегретая).:D Удачи.

на сколько точить голову 421 под 417 дв и стоит ли игра свечь.

Заводская 421 голова под 92 бенз имеет высоту 94,7мм.

Если будешь голову фрезеровать, то заказывай размер 94,7 +0,2.

Соответствующая корректировка зажигания ОБЯЗАТЕЛЬНА.

У него ГБЦ не 421 а 417. Просто он не оч удачно сформулировал свой вопрос. И поэтому высота ГБЦ у него будет другой.

Не знаю, на сколько точить 417, но могу сказать, что если было 76 лошадей, то стать после перехода на 92 должно не менее 85. Плюсом уменьшение расхода на 15-20%.

Так что переходить на 92 для меня лично (ГАЗ-66) смысл имеет значительный. Мне нравится, что у меня станет около 145 л.с. вместо 120 и расход 25 вместо 30.

Думаю, на 417 тоже смысл есть.

Да,конечно,имеет смысл переходить. Я сама жду не дождусь когда выберу с мужем день и снимем голову на фрезеровку.Очень хочу почувствовать момент как машинка оживет и будут лошадинные силы,а не «пони». D

Один день. У Вас что там, экспресс-фрезеровщик с оборудованием прямо в гараже живет.

А Вы день выбираете. Герои.
