Метки грм 405-406-409 двигателя

В этой статье подробно описаны все метки грм расположенные на 405-406-409 двигателе. Объяснено как выставить метки грм на данных моторах. Как выставить метки грм двигателя сопровождены фотографиями

Метки грм — это определенные знаки на деталях мотора, имеющие различный вид и конфигурацию. Они предназначенны для точной установки системы зажигания и газораспределения, правильной и точной установки валов мотора.

Отметки фиксируются на передних деталях двигателя так, чтобы не стирались во время эксплуатации. Это могут быть: риски, приливы разной конфигурации, точки, отверстия, штырьки, прорези и так далее. Отметины наносятся на две соседние части агрегата.

Метки грм 405, 406, 409 двигателя расположены снаружи и внутри.

Снаружи силового агрегата расположены два знака грм.

Первая метка грм установлена на передней крышке блока цилиндров. Она выглядит как прилив, в виде черты.

Вторая метка грм 406, 405, 409 двигателя расположена на шкиве демпфере кардана. Она представляет собой углубленную риску на его ободе.

При совмещении этих двух меточков поршень первого цилиндра встает в высшую мертвую точку. Если этого не случилось, то надо продолжать вращать кардан по часовой стрелке до достижения поршня ВМТ. Этот момент является проверочным.

При этом первые кулачки обоих распредвалов должны смотреть в разные стороны:

Если вершины кулачков расположены внутрь, то поверните кардан еще на один оборот.

Точное выставление поршня первого горшка в ВМТ можно произвести с помощью индикатора часового типа, который крепится в свечном отверстии первого горшка.

Если нет индикатора, то можно воспользоваться длинным стержнем, длинной отверткой.

Установка ВМТ двигателя ЗМЗ-406

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения

При нарушении фаз газораспределения двигатель не будет нормально работать.

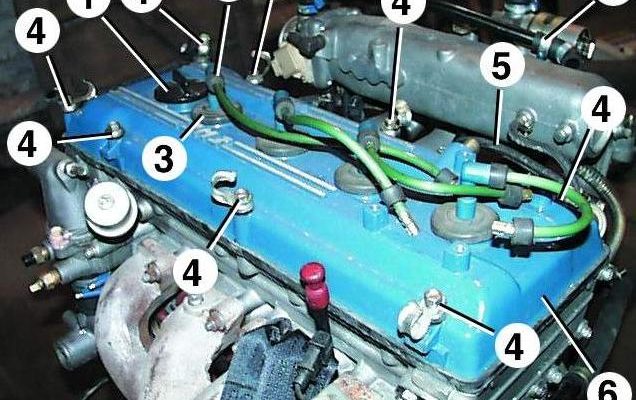

Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами

Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку

Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи

Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны

После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Метки вмт уаз 406

Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.

Выставление метки по шкиву

Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.

Проверка демпфера

И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.

Установка меток на звёздах распредвала

После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.

Метка звезды коленвала

Выставление метки промвала

Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.

У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ

Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27

Привет Всем Дорогие Друзья. Расскажу, как выставить фазы ГРМ ЗМЗ 405,406,409 при помощи разрезных звезд. Звезды продаются вместе с комплектом ГРМ или же можно приобрести отдельно. Цена вполне приемлемая, да и польза от них огромная. Даже в полевых условиях можно проводить любые манипуляции с ГРМ. Расскажу на примере ЗМЗ 405 евро 3. Первым делом снимаем клапанную крышку.

Как выставить верхнюю мертвую точку ВМТ.

Для начала нужно выставить верхнюю мертвую точку так называемую ВМТ. Для этого с помощью трещотки и головки на 24 вращаем по часовой стрелке коленвал (против часовой стрелки его крутить нельзя). Увидели место на шкиве коленвала, где нет двух зубьев.

Отсчитываем против часовой стрелки 15 зубьев. Пятнадцатый зуб должен совпасть с меткой на демпфере шкива (если его не провернуло, и он не сместился). Совмещаем этот зуб с отливом на передней крышке цепи ГРМ. Если радиатор не снят, то отлив на крышке плохо видно. Я рекомендую отсчитать еще пять зубов и двадцатый зуб совмещать с датчиком коленвала. Сам всегда так делаю и это не вызывает никаких проблем.

Выставляем фазы ГРМ.

Далее выставляем фазы ГРМ. Смотрим на распредвалы. Они должны быть повернуты кулачками в разные стороны. Если они смотрят друг на друга, то делаем еще один оборот коленвала.

Далее ослабляем болты крепления звезд распредвалов. Для выставления фаз я использую такой транспортир.

Если меняли гидро натяжитель цепи, то после его пере зарядки и установки на место делаем два оборота коленвала, чтобы цепь приняла правильное натянутое положение. И только после этого выставить фазы ГРМ.

Установка меток или как выставить зажигание на 406 двигателе

Правильно выставленные метки сохраняют здоровье двигателю ГРМ ЗМЗ 406 на долгие годы. Опытные механики знают, что после того, как будет заменена цепь по степени важности выставление меток стоит на первом месте при сборке силового агрегата. Поэтому к этой процедуре относятся с внимательностью.

Почему рвет цепи на 406 двигателе?

Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.

Есть разница в распредвалах 406 двигателя

Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана). Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа.

Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .

P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

• Ввод смеси горючего в камеру сгорания.
• Сжатие смеси.
• Ход поршня сверху вниз.
• Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

• Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
• Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
• Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
• Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
• Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
• Риски на звездочках распределительных валов не должны смотреть друг на друга.
• Риски звездочек располагают на уровне верхней кромки ГБЦ.
• После того как эти метки выставлены, коленвал крутить не нужно.
• Демонтируют натяжитель верхнего ремня.
• Откручивают два крепежа и снимают успокоитель.
• Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
• Откручивают болт крепежа звездочки, а потом ее снимают.
• То же самое делают со звездочкой впускных валов.
• Демонтируют крышку распедвала.

Внимание! Опытные механики рекомендуют проводить эту процедуру только в том случае, если есть опыт разбора двигателя. Если нет опыта или автовладелец плохо представляет себе конструкцию силового агрегата, то лучше отдать мотор в сервис-центр на установку зажигания.

Коленвал двигателя ЗМЗ 406

Коленчатый вал мотора нужен для преобразования усилий агрегата в крутящий момент. Поэтому важно при разборе и замене цепи, выставлении меток зажигания, обратить внимание на целостность устройства. Износ коленвала, разрушение или даже небольшой изгиб могут серьезно навредить работе двигателе в будущем.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

• Впуск топливной смеси в камеру сгорания.
• Такт сжатия.
• Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
• Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Установка фаз грм змз, теория

На первый взгляд все просто. Есть метка на шкиве. Покрутили коленвал, выставили и «вуаля». На двигателях иномарок чаще всего этот алгоритм работает. На наших двигателях есть две метки вмт: виртуальная и истинная. Та, которая на шкиве, и та которая действительно в верхней мертвой точке поршня. На двигателях змз 406 (Е-0, Е-2) особой точности не требовалось. Поставили шкив коленвала по метке, положили линейку на гбц, поставили шестерни распредвалов метками, по срезу линейки, завелись и поехали. На двигателях Е-3, Е-4 это «не прокатывает» даже близко. Угол установки распредвалов должен быть плюс-минус 2 градуса, но самое главное, это измерение должно быть в истинной ВМТ (верхней мертвой точке).

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

• Головки и трещотка.
• Накидные и рожковые ключи.
• Шестигранники.
• Ключ динамометрический.
• Зубило и молоток.
• Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

• масло для двигателя;
• масляный фильтр;
• прокладка (из пробки);
• высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
• керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

• пара обычных натяжителя и два их гидравлических аналога ;
• приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
• 3 успокоителя;
• верхняя, нижняя прокладки крышки;
• прокладки помпы;
• 2 шумоизоляционные прокладки;
• 3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

• Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
• Демонтируйте все патрубки, ослабив хомуты крепления.
• Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
• Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
• Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
• Выкручиваете крепления муфты привода крыльчатки вентилятора.
• Снимаете крыльчатку и муфту.
• Снимаете жидкостный насос.
• Отключаете и демонтируете датчик на коленчатом валу.
• Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Практика

Почему метку на шкиве коленвала нельзя считать истинной? По двум причинам.

• Когда мы смотрим на метки на шкиве коленвала и на передней крышке цепей, мы делаем это как минимум под углом в 45 градусов. Допустим, что на волгах эти метки достаточно хорошо видны. А вот если перед нами УАЗ «буханка» или «патриот», то метки возможно увидеть, фактически из одной точки, и то если знать куда глазеть. Говорить о точности их совмещения не приходится.
• Шкив коленвала имеет демпфер. То есть состоит из двух частей, между которыми есть резиновая прослойка. Я не могу сказать, как на заводе собирают шкивы, я этого не видел. Но по опыту работы с данными двигателями могу сказать, что, если смещение виртуальной метки, относительно истинной, на ползуба, вам просто попался идеальный шкив.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

• Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
• Извлекаете корпус натяжителя.
• Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
• После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
• Снимите успокоитель цепи.
• Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
• Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
• Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

• Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
• Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
• Успокоители цепи – при малейших повреждениях установите новые элементы.
• Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Транспортир распредвалов

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

• Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
• Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
• Установите успокоитель, но не спешите затягивать болты его крепления.
• Смажьте чистым моторным маслом нижнюю часть цепи.
• Наденьте цепь на шестерни – коленчатого вала и ведомую.
• Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
• Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
• Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

• Снимите шестерню с выпускного распределительного вала.
• Наденьте на нее цепь.
• Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
• Убедитесь, что штифты вошли в отверстие на шестерне.
• Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
• Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
• Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
• Затяните храповик.
• Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
• Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Многие новички при разборе двигателя или выставлении меток задают вопрос о том, как выставляют зажигание опытные механики на 406 двигателе. Чтобы мотор нормально работал, требуется внимательное отношение к выставлению зажигания и меток. Потому что при допущенной небольшой ошибке силовой агрегат может заклинить.

На нем могут образовываться трещины от усталости металла или некачественного материала из которого он изготовлен. Коленвалы бывают двух видов: чугунные и стальные. Чугунные коленчатые валы разрушают от перегрева двигателя в два раза чаще, чем стальные.

Внимание! Сломанные коленчатые валы ремонту или восстановлению не подлежат. Однако, если наблюдается износ только посадочных мест, то возможно при помощи электрохимической обработки или наплавки поверхностей, продлить жизнь коленвалу.

Теперь поговорим о том, как установить метки зажигания на двигателе Газели. Процедура будет выглядеть так:

• Демонтировать крышку.
• Извлечь вкладыши из пластмассы. Они нужны для ограничения движения по оси распредвалов.
• Ослабить крепежи крышек каждого вала в отдельности.
• Когда пружины распределительных валов не будут поджимать вал, то следует открутить болты до конца.
• Демонтировать крышки и удалить сами валы.
• Штифты рекомендуется перепрессовать.
• Затем устанавливают каждую крышку по отдельности.
• На крышках выбиты цифры. Располагать выбитые числа нужно так, чтобы они были повернуты к наружной стороне головки.
• Затянуть болты крепления крышек с силой от 19 до 23 Нм. Работу проводить только динамометрическим ключом.
• Повернуть коленвал в такое положение, чтобы штифты располагались напротив кромки ГБЦ.
• Далее необходимо выставить нижний успокоитель.
• Монтировать вторую звездочку.
• Если метки на шкиве коленвала и звездочках не совпадают, то заново разбирают конструкцию и собирают ГРМ по-новому с правильно выставленными звездочками.

А теперь поговорим о том, как правильно проводить установку фаз. Правильное выставление фаз на двигателе с карбюратором ЗМЗ 406 можно было выполнить без транспортира. На моторах с инжектором такое не прокатывает.

На двигателях иностранных машин, чтобы выставить метки, не требуется прикладывать особые усилия или думать. Нужно просто покрутить коленвал и все на этом. На ЗМЗ 406 же, чтобы правильно выставить метки нужно уметь различать, где находятся виртуальная и истинная метки.

Выставление зажигания ЗМЗ 406 нужно понимать следующее, чтобы правильно выставить фазы:

• Внимательно осматривать место, где находятся метки. На ЗМЗ 406 от Волги метки хорошо видны. А вот на УАЗ-ах с ЗМЗ 406 их можно увидеть только с одной точки. И то это могут сделать опытные механики, которые занимались сборкой и разборкой моторов в течение десятилетий.
• Демпфер коленчатого вала состоит из двух половинок, которые соединены резиновой прокладкой. На нем может быть смещение виртуальной метки от истинной на один, а то и два зубу. Если вам попался двигатель на котором такое смещение равно всего лишь половине зуба, то значит вам попался удачный движок.

А теперь поговорим о том, как найти истинную ВМТ в подобных условиях.

Истинная ВМТ ЗМЗ 406

Чтобы найти истинную ВМТ на ЗМЗ 406, нужно сделать так:

• Вкрутить трубку в первый, либо четвертый цилиндры.
• Внутри трубы должна быть пропущена спица с индикатором похожим на часовой.

Теперь метку ВМТ можно выставить до 0,01 мм. Чтобы не забыть про нее и не мучиться в будущем, ее нужно выделить белым маркером.

Но это народная приспособа. У опытных механиков есть специальный индикатор. Поэтому лучше всего обращаться в сервис-центр.

Заключение

Теперь вы знаете, как выставить метки зажигания на 406 двигателе. Если совсем нет опыта, то обращайтесь к опытным механикам. Помните, что правильно выставленные метки – это залог здоровья двигателя.

• Как выставить зажигание на ЗМЗ 406 инжектор
• Установка зажигания 406 двигателя автомобиля
• Установка зажигания 406 двигателя
• Установка фаз ГРМ ЗМЗ
• Заключение

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Установка Зажигания Змз 406 Инжектор Видео

Важно, чтобы все резьбовые соединения, покрытые пылью, ржавчиной и грязью, были обработаны проникающим маслом. это облегчит разборку узлов.

Сначала подготовьте контейнеры, в которые вам нужно будет слить жидкость. Прежде всего, опустошите систему охлаждения. там должно быть много антифриза, около 10 литров. Чтобы слить антифриз, открутите пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень высоким, так как оно будет уменьшаться и уменьшаться. Рекомендуется использовать широкий резервуар, чтобы избежать потери жидкости. Чтобы антифриз быстрее перегорел, вы должны открутить пробку расширительного бачка, увеличив давление в системе.

Начальная разборка

Далее еще несколько манипуляций, которые могут быть довольно сложными. Но прежде чем устанавливать метки времени на ZMZ-406, вы должны сделать следующее:

• Снимите передний фартук и решетку. Если работа ведется в «Газель-Бизнес», необходимо открутить крепление по бокам и по центру.
• Снимите все фитинги, отвинтив монтажные кронштейны.
• Если есть усилитель руля, снимите ремень привода насоса.
• Снимите ремень привода генератора, насос для жидкости. Прежде чем сделать это, нужно уменьшить его напряжение.
• Снимите крышку клапана, открутив все крепежные болты. Обязательно сложите их отдельно, чтобы не потерять их во время сборки. Обязательно храните крышку в чистом месте. недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
• Снимите монтажный кронштейн приводного колеса вентилятора.
• Снимите рабочее колесо и сцепление.
• Снимите насос для жидкости.
• Отсоединить и снять датчик коленвала.
• Снимите шкив коленвала и поддон.

Подготовительная работа займет больше времени, чем замена цепи и установка меток времени ZMZ-406. Фотографии их есть в статье.

Окончательная разборка приводной цепи

Следующие шаги по снятию цепи привода ГРМ на газеле:

• Открутите крепление гидравлического натяжителя. Вам нужно получить два предмета. верх и низ. Они удаляются таким же образом.
• Снять корпус натяжителя.
• Снимите крышку, которая закрывает цепь. Для этого откручиваем 7 крепежных болтов. Избегайте поломки манжеты коленвала и прокладки головки.
• Снимите рычаг и звездочку, отвинтив болт верхнего гидравлического натяжителя.
• Снимите крышку цепи.
• Снимите болты крепления коробки передач к фланцу распределительного вала (два в двигателе ЗМЗ-406).
• Согните удерживающую пластину, удерживая промежуточный вал системы зажигания от вращения.
• Установите отвертку, используйте ее, чтобы снять шестерни и нижнюю часть цепи.

Если возникают трудности, необходимо снять уплотнение с резины, расположенной между втулкой и шестерней. Вторая передача демонтируется только с помощью двухклапанного съемника.

После удаления диска

После того, как вы удалите цепь и удалите ее, вам нужно помыть ее. Лучше всего использовать бензин. После избавления от загрязнения следует провести визуальный осмотр. Если длина превышает 1-2 см, лучше установить новый. Такое увеличение длины более чем достаточно, чтобы нарушить срок службы клапана.

Также необходимо обратить внимание на:

• Состояние втулок. при наличии износа, трещин и забивания его необходимо заменить.
• Шестерни. если есть механические повреждения стружки, их также необходимо заменить.
• Демпфирующие цепи. Установите новые детали для незначительного повреждения.
• Звездные натяжители. им необходимо свободно вращаться, наличие осколков и повреждений недопустимо.

Если вы ремонтируете двигатель ЗМЗ-406, вам необходимо установить время. Это обеспечит нормальную работу всех систем, увеличит срок службы двигателя и его мощность.

Сборочный

Фазы должны быть установлены правильно, прежде чем приступить к сборке. Для этого вам необходимо выполнить следующие манипуляции:

• Поворачивайте коленчатый вал до тех пор, пока не появится первое углубление.
• Убедитесь, что поршень находится в верхней мертвой точке первого цилиндра.
• Установите демпфер, но не спешите затягивать его болты.
• Смажьте нижнюю часть цепи чистым моторным маслом.
• Прикрепите цепь к шестерне коленвала и погрузчику.
• Штифт редуктора коленчатого вала необходимо вставить в отверстие промежуточного вала.
• Убедитесь, что метка передач соответствует метке на блоке цилиндров. Часть цепи рядом с демпфером должна быть затянута.
• Теперь вы можете вращать шестерни на встречном валу. Обязательно установите удерживающие пластины.

Обязательно используйте динамометрический ключ во время ремонта. Максимальный момент затяжки болтов составляет 22 / 2,5 Нм.

Обязательно согните удерживающую пластину, чтобы болты не скручивались. Затем нажмите рычаг гидравлического натяжителя и проверьте метки на блоке цилиндров и коробке передач. Затем затяните все болты демпфера и смажьте верхнюю часть цепного привода.

Метки времени и слои

Чтобы вращать распределительный вал, необходимо использовать четырехсторонний ключ. Поворот по часовой стрелке тянет цепь. В этом случае обязательно закрепите положения коленчатого вала и промежуточного вала. их нельзя вращать. Убедитесь, что метки на шкиве и на головке блока совпадают. Затем выполните следующие манипуляции:

• Снимите коробку передач с распределительного вала.
• Положите на него цепь.
• Установите редуктор, осторожно повернув распределительный вал по часовой стрелке.
• Убедитесь, что штифты вошли в отверстие шестерни.
• Поверните распределительный вал по часовой стрелке, чтобы добиться нормального натяжения цепи.
• Установите крышку на цепь и насос для жидкости. Желательно нанести силиконовый герметик поверх крышки.
• Установите шкив коленвала и гидравлические натяжители. Момент затяжки соединения шкива коленвала 105.129 Нм. Чтобы облегчить затягивание, вам нужно будет установить автомобиль на ручной тормоз и включить пятую передачу.
• Затянуть храповик.
• Установите крышку головки. Также желательно нанести на него слой силиконового герметика. Затянуть моментные соединения 12 Нм.
• Подсоедините выпускной выхлопной газ.

Затем необходимо подключить все бронированные провода и залить антифриз в систему охлаждения. Если все работы выполнены правильно, отметки времени ZMZ-406 установлены правильно, вы избавитесь от проблем с двигателем. Его реакция на газ улучшится, мощность увеличится, посторонние звуки исчезнут во время работы.
