Момент затяжки ГБЦ ЗМЗ 406 двигатель Газель динамометрическим ключом

Двигатель ЗМЗ 409.10. Руководство – часть 17

– при установке комплекта колец со стальным маслосъемным кольцом

замки компрессионных колец развести на 180° относительно друг друга, замки кольцевых дисков маслосъемного кольца развести на 180° относительно друг друга и под углом 90° к замкам компрессионных колец, а замок двухфункционального расширителя установить под углом 45° к замку одного из кольцевых дисков.

– при установке комплекта колец с чугунным маслосъемным кольцом замки

колец развести на угол 120° относительно друг друга, при этом стык пружинного расширителя должен быть размещен напротив замка коробки кольца до установки кольца на поршень.

– надеть на болты шатунов предохранительные латунные наконечники,

сжать кольца обжимкой или, пользуясь конусным кольцом, вставить поршень в цилиндр. Перед установкой поршня следует еще раз убедиться, что номера, выбитые на шатуне и его крышке, соответствуют порядковому номеру цилиндра, проверить правильность положения поршня и шатуна в цилиндре;

– подтянуть шатун за кривошипную головку к шатунной шейке, снять с

болтов латунные наконечники, надеть крышку шатуна. Крышку шатуна следует ставить так, чтобы номера, выбитые на крышке и шатуне, были обращены в одну сторону. Завернуть гайки динамометрическим ключом моментом 69,2. 76,3 Н·м (6,8. 7,5 кгс·м);

– в таком же порядке вставить поршень четвертого цилиндра; – повернуть коленчатый вал на 180° и вставить поршни второго и третьего

– повернуть несколько раз коленчатый вал, который должен вращаться

легко от небольших усилий;

– установить держатель масляного насоса и масляный насос на блок и

– установить и закрепить масляный картер и усилитель картера сцепления; – смазать маслом, применяемым для двигателя, втулки промежуточного

вала, установить шпонку в паз на хвостовике промежуточного вала и установить вал в блок цилиндров до выхода хвостовика;

– установить шестерню с гайкой на хвостовик промежуточного вала и

завернуть гайку шестерни;

– установить и закрепить фланец промежуточного вала, при этом меньший

диаметр на фланце должен прилегать к блоку;

– смазать маслом, применяемым для двигателя, привод масляного насоса и

вставить его в отверстие в блоке до входа в зацепление шестерен привода масляного насоса и промежуточного вала, в отверстие втулки привода вставить шестигранный валик привода масляного насоса;

– установить и закрепить крышку привода масляного насоса. Установка привода распределительных валов (рисунок 6): – напрессовать звездочку 1 (рисунок 6) на коленчатый вал двигателя; – повернуть коленчатый вал двигателя до совпадения метки на звездочке

коленчатого вала с меткой Ml на блоке цилиндров, что будет соответствовать положению поршня первого цилиндра в ВМТ. При этом метка на блоке цилиндров должна быть расположена симметрично относительно оси впадины зубьев звездочки;

Технические характеристики УМЗ 417 2,45 л/92 л.

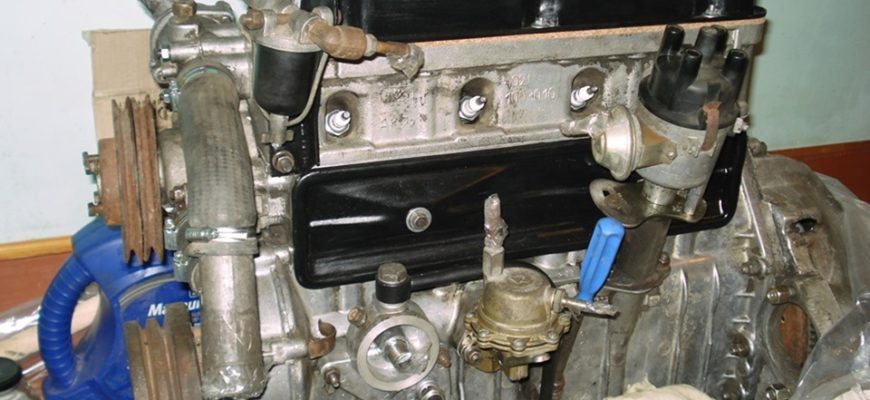

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

Механический тюнинг следующих версий семейства моторов 417 производителя УМЗ позволил увеличить мощность до 98 л. с. (4175.10 и 4178.10-52), адаптировать под диафрагменное и рычажное сцепление.

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

смешанный цикл 10,6 л/100 км

город – 14,5 л/100 км

Расход масла максимум 0,6 л/1000 км Какое масло лить в двигатель по вязкости 5W30, 5W40, 0W30, 0W40 Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть Масло для УМЗ 417 по составу зимой синтетика, летом полусинтетика, минеральное Объем масла моторного 6 л Температура рабочая 90° Ресурс ДВС заявленный 150000 км

реальный 250000 км

Регулировка клапанов регулировочные винты Система охлаждения принудительная, антифриз Объем ОЖ 10,7 л Помпа с пластиковой крыльчаткой Свечи на УМЗ 417 BCPR6ES от NGK или отечественные АУ17ДВРМ Зазор свечи 0,8 мм Привод ГРМ зубчатым колесом Порядок работы цилиндров 1-3-4-2 Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst Масляный фильтр с обратным клапаном Маховик универсальный под сальник АДС, рычажное и лепестковое сцепление Болты крепления маховика М12х1,25 мм, длина 26 мм Маслосъемные колпачки производитель Goetze, впускные светлые Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар Обороты ХХ 750 – 800 мин-1 Усилие затягивания резьбовых соединений свеча – 31 – 39 Нм

маховик – 80 – 90 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный)

головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

В свою очередь, конструкция мотора 417 стала базовым решением для следующих версий УМЗ 420 (не пошел в серию) и УМЗ 421.

Когда нужна протяжка головки блока цилиндров

Может быть, не все автолюбители знают, но современные автомобили не нуждаются в профилактической протяжке головки блоков цилиндров.

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ, коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Вообще-то многие мастера рекомендуют после ремонта ГБЦ, через тысячу км. проводить выравнивание момента затяжки.

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Кроме оригинального мотора, мир увидел несколько модификаций

• УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
• УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
• УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
• УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Необходимые инструменты

Для вкручивания болтов потребуется динамометрический ключ, подходящие головки для него и моторное масло. Подробнее следует остановиться на выборе инструмента. Он бывает трех типов:

• Щелчковый или трещетка. Наиболее популярная разновидность среди автолюбителей. В зависимости от варианта – любительский или профессиональный – варьируется погрешность: от 3 до 5%. Болты с его помощью можно зафиксировать с усилием от 40 до 360 Нм.
• Стрелочный. Самый доступный из всех вариант. Он прост в эксплуатации, но погрешность измерения составляет минимум 10%, поэтому его не рекомендуется использовать для креплений ГБЦ. Максимальное усилие затяжки составляет 280 Нм.
• Электронный. Погрешность измерений минимальна, надежность высокая, сила затяжки определяется в пределах от 20 до 350 Нм. Контролировать момент просто благодаря звуковому и световому сигналам. Единственный его недостаток – высокая цена.

Как протянуть головку блока 417 двигатель

Порядок затяжки головки блока (гбц)

Порядок и моменты затяжки болтов головки блока цилиндров на ВАЗ.

Данный порядок нужен для того чтобы правильно состыковать головку блока и блок цилиндров.Чтобы не было перекосов и лишнего напряжения металла.

Схема и порядок затяжки головки блока цилиндров на ВАЗ 2101 — 07 (классика)

Затяжка болтов ГБЦ проводится в два захода.

Первый заход: болты 1 — 10 затягиваются моментом 3,5 — 4,1 кгс*м.

Второй заход: эти же болты, но затяжка моментом 10,5 — 11,5 кгс*м

Последним затягивается болт 11, моментом 3,5 — 4,0 кгс*м.

Порядок затяжки головки блока ВАЗ 2108 — 09, Samara.

Порядок затяжки аналогичен классике, также начинается из центра.

Но проводится в 4 приёма.

1. Болты затягиваются моментом 2,0 кгс*м

2. Затягиваются моментом 7,5 — 8,5 кгс*м

3. Болты доворачиваются на 90 градусов.

4. Ещё раз доворачиваются на 90 градусов.

Порядок затяжки головки блока 16-ти клапанных двигателей ВАЗ.

Аналогично всем остальным, из центра.

1 приём — 2,0 кгс*м

2 приём — довернуть болты на 90 градусов

3 приём — ещё раз довернуть болты на 90 градусов.

Внимание!На 16-ти клапанных моторах разрешается повторное использование болтов крепления ГБЦ, НО если их длинна без головки НЕ превышает 95 мм.Если длинна болта более 95 мм его нужно заменить.

Замер длинны производится с шайбой.

Для работы необходимо использовать динамометрический ключ

Стоимость его от 600 рублей, более профессиональные от 1300 и более.

P.S.: Скоро появится новый автомобиль от АвтоВАЗа — Лада XRAY.И скорее всего комплектовать его будут уже другими двигателями. Например, от Рено или Ниссан.

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

И самая главная причина снижения мощности УМЗ 417 в сравнении с ЗМЗ 402 – объединенный, не раздвоенный коллектор выпускного тракта.

Особенностями конструкции являются:

• рядная схема двигателя и его продольное расположение относительно траектории движения транспортного средства;
• камера сгорания небольшого размера, купольной конфигурации;
• улучшенная очистка смазочного материала (полнопоточная схема со сменным фильтром);
• высокий эксплуатационный ресурс от 150000 км пробега;
• короткий ход поршня и верхняя компоновка клапанов.

Чтобы осуществить капитальный ремонт, не нужно обязательно посещать СТО, все операции можно произвести своими силами в гараже. Для этого руководство пользователя содержит, как описание параметров, так и пошаговые фото.

Даже в отсутствие гидротолкателей производитель рекомендует заливать качественное масло и антифриз для охлаждения мотора с весьма скромным оребрением блока цилиндров.

Предусмотрена изготовителем и возможность модернизации впускного/выпускного тракта, ГБЦ т ШПГ.

Затяжка гбц умз 417

Осуществить несложную протяжку ГБЦ сможет и профессиональный автослесарь и водитель, у которого за плечами совсем немного сотен километров. Для этого нужно немного навыков, набор слесарного инструмента, терпение и желание обслуживать свою машину собственными руками.

Что обуславливает необходимость производить протяжку:

• Прежде всего, оговоренная законодательством необходимость похождения технического осмотра.
• Вторым очень важным поводом автомобилисты считают появление влаги, которая скапливается в области крепежа головки и блока цилиндров. Такое явление характерно для утечки масел.
• При перегревании двигателя, может значительно коробиться головка, что также требует ремонта.
• Нестандартная затяжка болтов или необходимость замены прокладок.

Значительным удобством можно назвать еще одну инновацию современной отрасли автомобильной промышленности. Сегодняшние версии автомобильных моторов не требуют проведения протяжки. Тем не менее, на наших дорогах еще очень много стареньких ВАЗов, Москвичей, УАЗов, которым без такого условия обслуживания и столь важной технической процедуры не смогут никак обойтись.

Поэтому для владельцев этих уважаемых моделей нужно знать некоторые моменты проведения протяжки и ее особенности.

Затягивание» соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах. Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=»m/L,» где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м =»» 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m =»» Н · 0,102 · (1 / L),

• m – значение на весах,
• Н – требуемый момент затяжки,
• L – расстояние от центра болта до крепления весов.

Ремонт двигателя УМЗ 4216

Во время эксплуатации «Газели» с двигателем УМЗ 4216 возникают различные поломки, одна из самых распространенных проблем – перегрев мотора. Если система охлаждения «воздушит», из расширительного бачка начинает выкидывать тосол (антифриз). В результате перегрева нередко пробивает прокладку головки блока – менять ПГБЦ в целом несложно, и часто водители самостоятельно производят подобный ремонт.

Но проблема в случае перегрева состоит в другом – нередко от высокой температуры на поршнях лопаются перегородки, «залегают» поршневые кольца. Чтобы произвести замену поршней или колец, движок снимать не обязательно, достаточно только скинуть головку блока и масляный поддон.

Капремонт УМЗ 4216 необходим в случаях, когда:

• изношены или повреждены гильзы блока цилиндров;
• стучит (изнашивается) коленчатый вал;
• низкое давление масла в системе, а замена масляного насоса не дает положительных результатов.

Часто ульяновский движок подвергается перегреву, и водители принимают различные меры, чтобы избавиться от этого неприятного и опасного для ДВС явления. Многие хозяева «Газелей» устанавливают вместо штатного алюминиевого медный трехрядный радиатор охлаждения – медь эффективнее остужает антифриз. Еще один метод борьбы с перегревом – установка электровентилятора охлаждения с тумблером, который находится в кабине у водителя. В момент, когда на панели приборов стрелка датчика начинает показывать критическую температуру охлаждающей жидкости, водитель принудительно включает вентилятор, и температурный режим приходит в норму.

Порядок протяжки

В данном видео, вам покажут, схему затяжки ГБЦ. Рекомендуем к просмотру!

Овладение всеми подробностями этой технологии требуется исключительно для того, чтобы ваш автомобиль был на дороге надежным и безопасным. Такой порядок операций нужно соблюдать исключительно для того, чтобы точно состыковывать собственно головку и непосредственно блок цилиндров.

Во избежание появления различных перекосов, излишнего напряжения металлических фрагментов следует производить протяжку по следующим правилам.

Производим стабилизацию болтов посредством двух моментов:

• Первый заходом является затягивание болтов 1 — 10 посредством момента 3,5 — 4,1 кгс*м.
• Вторым заходом специалисты считают работу с этими же болтами, но с затяжкой посредством момента 10,5 — 11,5 кгс*м.
• Последний, третий момент – затягивание болта 11, моментом 3,5 — 4,0 кгс*м.

Проведение этих простых манипуляций со слесарным инструментом позволит вашему автомобилю быть надежным спутником в дороге. При затяжке головки в модели ВАЗ 2108 — 09, Samara порядок и последовательность затяжки соответствует классическим методикам, только в четыре захода.

Все этапы совершенно аналогичны, за исключением доворотов болтов дважды до уровня 90 0 .

Схема протяжки головки на уаз двигатель 417

О вот это уже похоже на правду 🙂

почему похоже? это и есть правда!

А с какого мотора пошли 12-мм шпильки, 414 или 417?

(На 451 наверняка 11).

Совершенно с Вами согласен. Когда УАЗ предъявил претензии к нам (УМЗ) претензии по течи через прокладку головки блока цилиндров, то мы увеличили момент затяжки до 11 -13 кгс*м и претензии прекратились. ВАЗ на двигателях 2108 предварительно протягивает головку моментом 6-8 кгс*м, затем доварачивает болты на 90 градусов и еще раз на 90 градусов. Но там блок цугунный. А на УАЗовском двигателе больше 13 кгс*м опасно, шпильки можно вытянуть.

Не знаю — не знаю. Я по советам «знатоков» тоже тянул когда-то голову с усилием больше, чем в книжке. В результате при капремонте этой весной когда выкрушивал одну из шпилек — вывернул ее с мясом и пришлось ставить футорку. И, что еще интереснее, когда на призме проверяли головку блока на плоскостность, был виден изгиб примерно 0.3 мм.

Отсюда два вывода: 1. Тянуть сильно — это губить блок цилиндров. 2. Тянуть сильно — гнуть головку блока.

Поэтому тянуть надо как в книжке. Если голова и так кривая, то прокладку все равно пробьет, тут сила прикручивания не поможет.

Поэтому тянуть надо как в книжке. Если голова и так кривая, то прокладку все равно пробьет, тут сила прикручивания не поможет. Больше, это сколько? Если тянуть 11 кгс*м, то не вырвешь.

Не вырвешь. Но есть вероятность, что потом не открутишь. А плоскость поплывет точно.

Моменты затяжки резьбовых соединений газель

Внимание! Опытные механики советуют выбирать средний диапазон из данных ниже. Так как все динамометрические ключи имеют небольшую погрешность.

Всего 10 болтов на головке блока цилиндров двигателей Газели. Их шапочки имеют диаметр 14 мм. После того как будет осуществлена затяжка всех болтов, необходимо пройтись еще раз по ним, чтобы понять, что они точно все притянуты как нужно.

На ЗМЗ 406 и 405 моделей протягивание болтов устройства осуществляется по следующим этапам:

Этап второй. Протягивание резьбовых деталей устройства осуществляется с силой 127 – 142 Н-м.

Технические характеристики двигателя УМЗ 4216

Мотор 4216 – четырехтактный, с рядным расположением 4 цилиндров, 8-клапанный. ДВС предназначается для работы на бензине Аи-92, допускается внедрение более высококачественного горючего, к примеру, бензина Аи-95. Технические свойства мотора модификации УМЗ-42164 (евро-4) последующие:

• объем – 2890 см³;
• поперечник стандартных поршней – 100 мм;
• ход поршня – 92 мм;
• мощность – 107 л. с.;
• охлаждающая система ДВС – жидкостная (заливается тосол либо антифриз).

Блок и ГБЦ отлиты из дюралевого сплава. Движок первой комплектности весит 177 кг, в комплектацию мотора заходит сам агрегат, также на нем установлено подвесное оборудование:

• стартер;
• генератор;
• впускной коллектор (ресивер);
• модуль зажигания с проводами и наконечниками;
• приводные ремни;
• водяной насос;
• шкив коленчатого вала;
• корзина и диск сцепления;
• датчики ЭСУД.

По заводским нормам расход топлива «Газели» с Ульяновским ДВС составляет 10 л/100 км на трассе за городом, в смешанном режиме он равен 11 л/100 км. На практике обычно бензина потребляется больше, многое зависит:

• от загруженности автомобиля;
• скоростного режима;
• периода эксплуатации (зимой на разогрев топлива расходуется больше).

Двигатель модификации УМЗ 42164-80 оснащается гидрокомпенсаторами, этим мотором комплектуются коммерческие авто «Соболь Бизнес» и «Газель Бизнес». От стандартного мотора 4216 модель 42164-80 отличается немногим – на этом двигателе установлены другие, специальные штаги, в верхней части которых крепятся сами компенсаторы.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

• Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
• Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
• Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
• Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Емкость и шланг для слива ОЖ

Перевод мотора УМЗ-4178 для работы на бензине АИ-92. Для более эффективного использования высокооктанового бензина АИ-92 в моторах рассчитанных на применение бензинов АИ7680 необходимо поднять степень сжатия.

Это можно сделать несколькими путями: — Заменить поршни иили шатуны — Уменьшить высоту ГБЦ Наиболее простой путь – уменьшение высоты ГБЦ. Стандартная высота 98мм для АИ-7680, для АИ-92 – 94,5мм.

В данном материале я не буду подробно рассматривать моменты демонтажа навесного оборудования двигателя – это можно посмотреть в руководстве по ремонту и эксплуатации. Так же данный материал применим к моторам УМЗ-421, ЗМЗ-24402410. Следует помнить, что у моторов ЗМЗ и старого УМЗ-417 по-другому расположена помпа.

Для демонтажаустановки ГБЦ понадобится стандартный набор шоферского инструмента, динамометрический ключ, ветошь, растворитель, металлическая щетка. Из деталей нужны будут прокладка коллектора, прокладка ГБЦ, прокладка клапанной крышки, прокладка приемной трубы. Другие штанги толкателей – для бензина АИ-93 (каталожный номер 54-1007175). Другие прокладки – в зависимости от того, что было демонтировано. Я советую использовать металлизированную прокладку коллектора или с нанесенным заводским слоем высокотемпературного герметика. Прокладку ГБЦ тоже лучше приобрести с заводским слоем герметика.

Стоит обратить внимание на то, что такая переделка имеет смысл если мотор находится в исправном состоянии – компрессия не менее 8 кгсм2. В противном случае целесообразнее совместить работы с ГБЦ с капитальным ремонтом мотора.

Шаг 1. Слейте ОЖ. Снимите патрубки системы охлаждения. Снимите клапанную крышку, снимите ось коромысел – по-очереди отпускайте гайки, не более 2х оборотов за раз. Иначе можно деформировать деталь. Вытащите толкатели. Открутите гайки ГБЦ. Открутите приемную трубу, саму трубу снимать не обязательно. Корпус термостата можно не снимать – он не мешает. Нужно лишь снять провод с датчика указателя температуры. Снимите карбюратор, шланг ВУТ и шланг отопителя. Коллектор снимать не надо – это неудобно, проще снять вместе с ГБЦ и открутить после.

Предварительно нагрейте гайки приемной трубы, иначе велик риск обломить шпильки.

Рис. 1 ГБЦ без навесного, готова к демонтажу.

Рис. 3 Демонтированная ГБЦ в сборе с коллектором

Шаг 2. Снимаем коллектор. Моем ГБЦ, очищаем плоскость прилегания коллектора от следов старой прокладки. Уменьшаем высоту ГБЦ на 3,5мм: до 94,5мм. Больше не нужно. Можно снять 4мм – тогда нужно будет заправлять автомобиль АИ-95. Важно убедиться, что в рубашке охлаждения не осталось стружки. Дополнительно неплохо так же выровнять плоскость самого коллектора, убрать раковины на ней.

Шаг 3. Промойте плоскость блока цилиндров растворителем, вверните шпильки крепления ГБЦ, если они вывернулись вместе с гайками. Осмотрите износ (ступеньку) в гильзе. Ощутимой ступеньки быть не должно (лучше измерить диаметр гильзы нутромером – максимальное значение в руководстве). Установите коллектор. Перед установкой желательно убедиться, что окна в ГБЦ совпадают с коллектором. Используйте краску для этого. В случае наличия ступенек уберите их напильником. Проверните коленчатый вал до совмещения меток ВМТ 1го цилиндра на шкиве (2ая риска для УМЗ или 3я для ЗМЗ если крутить по часовой стрелке).

Шаг 4. Установите прокладку ГБЦ, предварительно убедитесь, что все необходимые отверстия в ней проделаны. Установите ГБЦ, затяните предварительно гайки моментом 2кгс, начиная от центра двигаясь к краям. Затем произведите затяжку моментом 9,5кгс по схема на рис. 4. Снова повторите затяжку согласно схеме на рис. 4 моментом 9,5 кгс.

Внимание! Для моторов диаметр шпилек ГБЦ которых 11мм предельный момент затяжки 7,5 кгс.

Рис. 4 Порядок затяжки гаек ГБЦ

Смажьте новые толкатели маслом и опустите их в колодцы. Установите ось коромысел. Отрегулируйте зазоры в клапанах. Снимите крышку трамблера, отметьте положение бегунка. Если бегунок смотрит на контакт первого цилиндра, то начните с п. А, затем проверните коленчатый вал на 360гр и выполните п. Б. Если бегунок смотрит на контакт четвертого цилиндра, то начните с п. Б, затем перейдите к п. А. А) Отрегулируйте оба клапана первого цилиндра, затем выпускного клапана второго цилиндра и впускного клапана третьего цилиндра. Б) Отрегулируйте оба клапана четвертого цилиндра, выпускного клапана третьего цилиндра, впускного клапана второго цилиндра. Зазоры крайних клапанов (1го и 8го) 0,30-0,35мм, остальных 0,35-0,40мм.

Установите клапанную крышку. Я советую заменить болты крепления шпильками, т.к болты со временем разбивают резьбу в ГБЦ.

Рис. 5 Шпильки крепления клапанной крышки

Установите навесное оборудование. Произведите замер компрессии – она должна составлять не менее 10,5 кгсм2. Отрегулируйте УОЗ обычным способом – при прямолинейном движении со скоростью 50кмч на прогретом двигателе резко откройте дроссельную заслонку – должна быть кратковременна детонация (

3 секунд). Если ее нет – сделайте угол раньше, слишком продолжительная – позже. Стробоскоп так же можно использовать, но отрегулированный по порогу детонации мотор работает лучше.

После прогрева мотора протяните приемную трубу и коллектор. После 1000 километров пробега протяните ГБЦ моментом 9,5 кгс по схеме на рис. 4.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

• порядок (схему) затяжки болтов головки блока цилиндров;
• какой требуется момент силы затяжки;
• какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.
