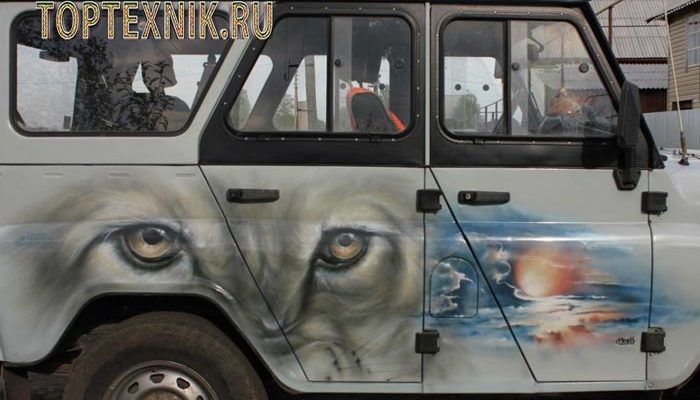

Начал стоять с бубном вокруг подвеса. Экспедиционный багаж. Z В УАЗ Хантер встроены уплотнители дверей

Покраска кузова

Перед покраской необходимо защитить кузовные детали машины от коррозии. Для этого в нижней части кузова наносят антикоррозийный слой. Некоторые автомобилисты обшивают кузовные детали тонкими листами металла. Это позволяет защитить детали от повреждений при движении автомобиля по камням или веткам.

После нанесения защитного слоя приступают к покраске автомобиля. При использовании машины для передвижения по бездорожью кузов окрашивают в камуфляж. Некоторые владельцы, использующие Хантер в городских условиях, украшают кузов аэрографией.

Возможные модернизации

УАЗ Хантер выпускался на Ульяновском автомобильном заводе, начиная с 2003 года. Тюнинг УАЗ Хантер может понадобиться в различных случаях. В базовой комплектации машина отличается хорошими техническими показателями. Выполняя тюнинг, автовладельцы совершенствуют УАЗ и улучшают его характеристики.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Боковые двери Уаз Хантер моделей УАЗ-315143, УАЗ-315148, УАЗ-315194, УАЗ-315195 и УАЗ-315196 крепятся к кузову болтами, распашная дверь багажника крепится к кузову на двух петлях. Петли притянуты к кузову тремя болтами каждая. Все двери Уаз Хантер могут быть сняты для ремонта или замены.

Боковые двери Уаз Хантер и распашная дверь багажника.

Передние и задние двери Уаз Хантер взаимозаменяемы по одной стороне кузова. Все боковые двери и распашная дверь багажника оснащены ограничителями открывания, которые предотвращают полное распахивание и повреждение наружных панелей дверей и кузова.

На петли боковых дверей надеты защитные пластиковые накладки. Для снятия накладки необходимо оттянуть ее боковые стороны и снять ее с петли. Установка пластиковой накладки производится в обратном порядке, до ее фиксации, щелчка, на петле двери. Боковые двери Уаз Хантер могут комплектоваться внутренними поручнями, которые крепятся на двух болтах надставки двери.

На внутренней поверхности распашной двери багажника и каждой боковой двери Уаз Хантер с помощью пластиковых держателей и фиксаторов закреплена обивка, которая одновременно выполняет функции утеплителя и шумоизоляции. После каждого снятия и установки обивки, необходимо проверять состояние держателей и фиксаторов держателей, при необходимости заменять их на новые.

Уплотнение каждой боковой двери Уаз Хантер осуществляется двумя уплотнителями : наружным губчатым резиновым уплотнителем приклеенным к дверям и дополнительно закрепленным металлическими скобами, и профильным армированным уплотнителем проема двери, который закреплен на фланце проема двери.

Проем распашной двери багажника уплотняется одним профильным армированным уплотнителем концы которого закреплены вместе, с помощью соединительного жгута. Уплотнители должны плотно прилегать к дверному проему при закрытом положении дверей. Плотность прилегания уплотнителя к кузову можно проверить с помощью полоски бумаги, которая при закрытой двери должна быть плотно им прижата.

На некоторые модификации моделей УАЗ-315148 и УАЗ-315196 с жесткой крышей, может устанавливаться не цельная распашная дверь багажника, а откидной задний борт с подъемным багажным люком крыши.

Надставки боковых дверей Уаз Хантер.

Надставки боковых дверей крепятся к ним тремя болтами и имеют раздвижные стекла с обычной ручкой и ручкой-запором. Для открывания раздвижных стекол надставки двери надо нажать на кнопку-фиксатор красного цвета расположенную на ручке-запоре и за ручку стекла или ручку-запор сдвинуть соответствующее стекло на требуемое расстояние.

Для запирания раздвижных стекол надо совместить ручку-запор с втулкой-заглушкой и нажать запирающую кнопку до фиксированного положения, которое будет отчетливо слышно по щелчку.

Ручки и замки дверей Уаз Хантер.

На автомобили Уаз Хантер установлены замки и ручки дверей безопасного типа. На передних боковых дверях и распашной двери багажника установлены наружные ручки имеющие кнопку с механизмом запирания. На задних боковых дверях установлены ручки с кнопками без механизма запирания.

На внутренних панелях каждой двери Уаз Хантер установлены ручки внутреннего привода замка и рычаг блокировки замка при помощи которого замки дверей блокируются изнутри, когда рычаг установлен в нижнее положение. Замки, заблокированные изнутри рычагами, снаружи не отпираются. Изнутри дверь открывается при повороте ручки открытия двери на себя.

Регулировка замка двери Уаз Хантер, модели УАЗ-315143, УАЗ-315148, УАЗ-315194, УАЗ-315195 и УАЗ-315196.

В случае недостаточно уверенного и четкого открывания дверей изнутри, можно отрегулировать работу привода замка двери смещением внутренней ручки вдоль овальных отверстий, через которые она крепится ко внутренней панели двери. Замок должен срабатывать в промежуточном и полностью закрытом положениях без заеданий.

Для нормальной работы замка двери рекомендуется выдерживать зазор в 3-0.5 мм между пластиной защелки установленной в проеме двери и подвижным фиксатором замка. При необходимости установить под пластину защелки регулировочные прокладки или добиться нужного зазора регулировкой двери в петлях.

Регулировка правильного положения направляющего шипа боковой двери.

На боковой двери Уаз Хантер ранних годов выпуска или некоторых модификациий, может быть установлен направляющий шин. Регулировка правильного положения направляющего шипа производится после регулировки равномерного зазора по периметру двери, следующим способом :

— Открыть дверь и ослабить крепление направляющего шипа так, чтобы он не опускался под собственным весом. — Закрыть дверь, при этом направляющий шип должен занять правильное положение относительно гнезда по вертикали. — Снова открыть дверь и сдвинуть шип от уплотнителя внутрь кузова. — Закрепить шип в этом положении и проверить с помощью мела его контакт с гнездом в стойке кузова. При необходимости произвести регулировку заново.

Внешний тюнинг УАЗ Хантер

Наружный тюнинг автомобиля УАЗ Хантер позволяет не только изменить внешний вид, но и оснастить авто дополнительным оборудованием. Это позволяет повысить функциональность машины.

Регулировка дверей

Регулировку дверей производите следующим образом:

Проверьте состояние шарниров двери, для чего откройте дверь и поднимите ее вверх, при этом не поднимая кузов.

Если перемещение двери более 1,6 мм, замените шарниры двери.

После установки двери проверьте, чтобы зазор по периметру двери был везде одинаковый, а также, чтобы наружная поверхность двери была на одном уровне с остальными элементами кузова.

Для регулировки зазора по периметру двери ослабьте болты крепления шарниров двери к двери и, перемещая дверь, отрегулируйте ее положение, после чего затяните болты крепления.

Если таким образом отрегулировать положение двери невозможно, то приобретите и подложите под шарниры регулировочные пластины.

Для установки двери на одном уровне с остальными элементами кузова ослабьте болты крепления шарнира двери к двери и отрегулируйте положение двери, после чего затяните болты.

В последнюю очередь ослабьте болты и отрегулируйте положение ударной собачки замка двери так, чтобы задняя часть двери находилась на одном уровне с задней дверью или элементами кузова (рис. 14.28).

Установка освещения

Дополнительное освещение необходимо для использования авто в темное время суток. В качестве дополнительного освещения устанавливают фары или светодиодные панели. Изделия имеют два основных отличия:

• Стоимость. В отличие от светодиодных панелей, фары имеют более низкую стоимость;
• Потребление электроэнергии. Установка дополнительного освещения оказывает дополнительную нагрузку на генератор автомобиля. Светодиодные панели потребляют минимальное количество электроэнергии.

Дополнительные фонари устанавливаются на кенгурин или багажник, расположенный на крыше авто.

Некоторые владельцы устанавливают фару искатель. Стекло фары не имеет рассеивающей сетки. Это позволяет направлять луч света на большие расстояния.

Фара искатель устанавливается на шарнирном кронштейне в месте крепления стойки ветрового стекла к кузову авто с водительской или пассажирской стороны. Задняя часть корпуса фары искателя оснащена рукояткой. Это позволяет направлять луч в необходимом направлении.

Тюнинг УАЗ Хантер от Московского Внедорожного Клуба

Впервые эту машинку нам демонстрировали на празднике ДР Уазбуки 16-ти летие.

Тогда толком посмотреть машин не получилось. Только мельком и без комментариев.

Понятно, что над УАЗиком сильно «поработали» 🙂 Силовой обвес, большие колеса, покраска защитным покрытием Raptor

Внутри совершенно новая панель приборов

Полочка над лобовым стеклом. Штатный потолок заменен на новый, который состоит из шумоизоляции закрытой тканью карпет.

Под капотом мерседесовский дизель

Тут же компрессорная станция

А красная распорка наводит на ассоциации тазов из 90-х 🙂

И вот, в марте 2016 года этот УАЗ Хантер приехал на доработку к месту своего рождения — в Московский Внедорожный Клуб

Итак по порядку: УАЗ был когда то военным, находился на консервации и потом был успешно с неё снят.

На машину были установлены широкие мосты спайсер от УАЗ Патриот с принудительной пневмоблокировкой, но подвеска и спереди и сзади осталась рессорной. Однако! Для того чтобы компенсировать жесткость рессор и для того чтобы автомобиль более мягко ездил по неровностям была внедрена пневмоподвеска!

Использовался американский кит-комплект для тюнинга. Подъем кузова при помощи пневмоподвески составляет около 20см

Рессоры РИФ на револьверных серьгах

Для длинноходной подвески пришлось заказать длиннющие амортизаторы. Чтобы повысить жесткость конструкции для них сделали специальную распорку, которую видно под капотом.

Для задних амортизаторов изменен угол установки.

Вместо двух маленьких бензобаков, установлен единый, большой из нержавейки на 160 литров. Бак располагается сзади и имеет свою заливную горловину.

Штатные лючки бензобаков оставлены на своих прежних местах, но при их открывании испытываешь непонятные чувства, когда вместо бензобака видишь дорогу. Зато тут притаились быстросъемы от пневмосистемы.

Под капотом разместился дизельный двигатель ОМ605. Это пятицилиндровый атмосферный двигатель с чугунным блоком и алюминиевой головкой. Имеет по 4 клапана на цилиндр и механическую ТНВД. Двигатель установлен с родной КПП. Раздаточная коробка от Gelandewagen W463, у нее есть электропневматическая блокировка межосевого дифференциала, что вкупе с двумя принудительными блокировками в мостах дает шанс «не бежать за трактором» 🙂

Перед установкой на автомобиль двигатель помещается на стенд, тестируется все форсунки. Двигатель немного «накручивается», таким образом, что с него снимаются 130лс.

Странно видеть АКПП на УАЗе

Чтобы не «торчать в душном офисе» выезжаем на свежий воздух.

По дороге прислушиваюсь к ощущениям от пневмоподвески. Для трассы устанавливается оптимально-комфортное давление в полторы атмосферы, хотя максимально можно поднять до 5 атмосфер.

Небольшие неровности в сантиметров 3–5 УАЗик «проглатывает». Обычно такие несуразности на асфальте жестко чувствуются не только пятой точкой но всем телом. А вот неровности побольше, типа «лежачих полицейских» машинка проходит заметно жестче. Все таки рессорная подвеска далека от идеалов комфорта. Интересно было бы испытать пневмоподвеску на автомобиле с пружинами.

Весь силовой обвес: бампера, пороги, багажник, использован РИФовский

Более широкие мосты потребовали установки расширителей колесных арок.

Кузов относительно рамы был лифтован на 6.5 см (боди-лифт). Так же заметно, что по сравнению с первыми фотографиями автомобиля цвет защитного покрытия изменился от комбинированного зелено-черного на фирменную аэрографию МВК в стиле «ёлки»

Кузов, снизу, нещадно обрезан и усилен 3мм профилем. Это спасает его от преждевременной коррозии. Так же профиль выступает в качестве дополнительной подножки.

Задние окна затонированы и защищены антивандальными решетками.

Снизу установлена защита рулевых тяг. Сами рулевые тяги усилены и дополнительно снабжены рулевым демпфером

Руль на автомобиле такой, что не выскользнет!

Этому способствует помимо рулевого демпфера ГУР от мерседеса и рулевая машинка от ZF

Передние сиденья офигительно удобные, они кожаные от Mercedes-Benz ML. Все электрические приводы регулировок подключены и действуют!

Задние сиденья от Паджеро Спорт Они так же кожаные и могут складываться и раскладываться.

Особая гордость панель приборов.

Из штатных приборов остался только спидометр, остальные либо заменены, либо добавлены.

Установлен планшет с навигацией

Две педали на УАЗе вместо трех смотрятся непривычно.

А вот штатная печка. это зря! Мало того что она ржавеет, так еще от нее все стекла в дождь запотевают

Но с лобовым стеклом эта дилемма была решена при помощи установки нового лобового стекла с подогревом.

Доп.свет весь светодиодный и фары головного освещения так же светодиодные. Чтобы ездить по бродам есть шноркель, а чтобы ветки в лесу не ломились в лобовое стекло есть веткоотбойники.

Спереди лебедка с усилием в 9500lb

Наружные зеркала с подогревом, но провода почему то не убраны внутрь

А эта пимпочка над поворотником — наружный датчик температуры

Колеса сейчас стоят размерностью 285/75R16 Goodyear Wrangler, диски с вылетом –44 Установлены дисковые тормоза «по кругу»

Автомобиль приехал для дальнейшего усовершенствования. В планах установка потолочного кондиционера

Вот такой получился Козлик-Гелентваген!

Немного видео демонстрирующее как работает пневмоподвеска и пневмодудка.

Лестница

Для свободного доступа к багажнику на крыше, в задней части автомобиля устанавливают лестницу. Она крепится при помощи кронштейнов к задней двери автомобиля рядом с запасным колесом.

Регулировка задней двери УАЗ патриот

У внедорожника УАЗ Патриот задняя дверь является неотъемлемой частью, благодаря ей можно получить доступ к багажному отделению и салону автомобиля. Этот элемент выполняет несколько функций, имеет свои особенности, а также недостатки, которые могут проявляется в виде различных неполадок, которые можно устранить различными способами.

В этой статье будут рассмотрены причины появления всевозможных неисправностей и их утонения.

Функции

Задняя дверь багажника УАЗ Патриота выполняет несколько функций, основной из которых является получения доступа в багажное отделение, а также выступает в качестве держателя запаски. Из-за того что дверные петли имеют дополнительную нагрузку, в задней части со временем появляется неприятный скрип. Так же довольно часто на двери задка может размещаться необходимый набор инструментов, например:

Можно сказать что багажная дверь представляет собой многофункциональное устройство, которое обеспечивает комфортное передвижение UAZ Patriota. Она оснащена внешней и наружной ручкой, благодаря которым можно отрыть или закрыть дверь. Если по каким либо причинам ручки выходят из строя их можно извлечь и отремонтировать для этого достаточно проделать следующие действия:

Устанавливается все в обратном порядке снятию.

Снятие и регулировка замка

Замок выполняет функцию защиты салона от свободного проникновения, он оснащается электронным приводом, который позволяет при помощи пульта запирать дверь. Периодически замок может выходить из строя, поэтому может потребоваться ремонт или полная замена. Для того чтобы получить доступ к замку и извлечь его необходимо:

Устанавливается все в обратном порядке. После установки нужно произвести регулировку, она необходима для того чтобы правильно функционировал замок. Первым делом нужно ослабить винты крепления, после чего производится регулировка, перемещая фиксатор в различные положения:

После регулировки затягиваются все винты, для того чтобы изделие зафиксировать в нужно положении.

Скрип и его устранение

Со временем водитель УАЗ Патриота может столкнуться с такой проблемой как появление скрипа в районе багажной двери, что характерно он может проявляется только во время движения, а во время открытия или закрытия скрип отсутствует, поэтому определить откуда исходит данное явление очень сложно. Основными причинами скрипа могут быть:

Появление постороннего скрипа может раздражать как водителя так и пассажиров сидящих сзади.

После того как место скрипа определено можно переходить к устранению данной проблемы для этого:

Таким образом проблему можно решить без каких либо серьезных проблем. Не смотря на то что это устройство способно выдерживать колоссальные нагрузки может потребоваться ремонт, и снятие двери. Для этого нужно:

Задняя дверь на УАЗ Патриот

Задняя дверь УАЗа Патриота дает возможность получить доступ к багажному отсеку автомобиля и попасть через него в салон. Это обязательный элемент кузова, который выполняет целый ряд функций.

Назначение и функции задней двери

Открытая задняя дверь УАЗ Патриот.

Дверца багажного отсека многофункциональна. Она служит для решения сразу нескольких задач. Открыв ее, можно добраться через багажник автомобиля в кабину машины. Это является главной функцией задней двери.

Кроме основного назначения, она служит держателем запасного колеса. На заводе-изготовителе оно крепится к задней двери, увеличивая нагрузку на петли. Как следствие, в ходе эксплуатации возникают проблемы: перекос, скрип в петлях и по контуру.

Также на внутренней стороне задней двери размещается дополнительный набор инструментов, которые могут понадобиться в поездке: лопата, монтировка, топор, молот и пр.

Получается, что задняя дверь является дополнительным устройством, предусматривающим более комфортную поездку. В конструкцию дверцы входят:

Ручки служат для открывания багажника. При эксплуатации нередко возникает потребность в ремонте этих устройств.

При ремонте ручки, расположенной снаружи, нужно выполнить несколько простых действий:

Монтаж ручки двери производится в обратном порядке.

Монтажная схема задней двери.

Проблема со скрипом и ее устранение

В процессе работы автомобиля данной модели иногда возникает скрип в области багажника. При движении определить точное место, откуда доносится звук, невозможно. При этом в случае открывания или закрывания задней двери скрипа нет. Причины возникновения посторонних звуков для дверцы багажного отдела УАЗа Патриота:

Изначально необходимо определить источник возникновения скрипа. Для этого нужен еще один человек. Лучше обратиться к знакомому водителю. Часто звук возникает, если возник перекос задней двери. Скрип может появиться при ее проседании, из-за большого веса запасного колеса и прочих инструментов, расположенных на ней.

Так как запасное колесо весит немало, при передвижении по бездорожью на дверь багажного отсека воздействует вибрация, а запасное колесо эту нагрузку усиливает. При этом петли могут не выдержать, отчего и возникает скрип со стороны багажника машины.После ремонта.

На автомобилях данной модели с 2012 г. в конструкцию кузова было внесено дополнение — специально разработанный язычок, который поддерживает заднюю дверь в стабильном состоянии, нейтрализуя основные нагрузки от вибрации. Петли и замок при этом разгружаются.

Скрип нередко устраняется путем выполнения регулировочных работ на петлях и их смазки средством WD-40. В случае когда пришла в негодность резина уплотнения, нужно сменить ее или просто нанести увлажнитель (можно силикон).

При перекосе изделия проблему можно устранить посредством разгрузки задней двери. С нее снимают запасное колесо и переносят на калитку, вследствие чего дверца багажника становится легче.

При деформации или смещении петель нужно выполнить их ремонт и смазку или полную замену. Характер ремонта зависит от обнаруженной неисправности. Только поняв, почему возникают посторонние звуки, можно приступать к устранению проблемы.

Дверь багажного отделения на автомобиле подобного класса представляет собой сложный элемент кузова, способный выдерживать большую нагрузку. Со временем это приводит к поломке агрегата и, как следствие, — к ремонту. Для этого устройство снимают с автомобиля. Перед этим убирают запасное колесо.

Чтобы снять заднюю дверь, требуется:

После того как проведены необходимые работы, дверь устанавливается в обратном порядке.

Задняя дверь внедорожника УАЗ Патриот

Задняя дверь на внедорожнике УАЗ Патриот позволяет получить доступ не только к багажнику автомобиля, но и в салон. Она является обязательным элементом и выполняет не одну функцию, а сразу несколько. Что это за функции, а также основные особенности, неполадки и способы их устранения, все это рассмотрим в данном материале.

Ручка

Дверь задка оснащается двумя ручками:

Ручка предназначается для того, чтобы иметь возможность с помощью прикладывания физических усилий открыть дверь задка. Для того чтобы произвести ремонт наружной ручки, потребуется произвести несколько несложных мероприятий:

Установка осуществляется в порядке обратном снятию.

Замок двери задка предназначается для того, чтобы иметь возможность ее запирания. Замок оснащен электроприводом, посредством которого запирание двери осуществляется путем нажатия на кнопку пульта управления. Это очень удобная функция, ведь теперь нет необходимости обходить весь внедорожник УАЗ Патриот по кругу, чтобы запереть каждую дверь ключом.

Замок периодически приходит в негодность, поэтому может потребоваться его замена или ремонт. Для того чтобы извлечь замок с автомобиля УАЗ Патриот, необходимо выполнить следующие действия:

Установка осуществляется в порядке обратном снятию, но перед установкой обязательно потребуется регулировка. Для чего нужна регулировка и что собой представляет данный процесс, рассмотрим далее.

Регулировка замка осуществляется для того, чтобы изделие имело возможность правильного функционирования. Если при запирании двери на замок данное явление не прослеживается, то требуется в обязательном порядке осуществить регулировку.

Регулировка начинается с ослабления затяжки винтов крепления. Далее, регулировка сопровождается перемещением фиксатора в разные положения:

Когда регулировка замка завершена, то следует затянуть винты, зафиксировав изделие в неподвижном состоянии.

Скрип задней двери

Периодически при эксплуатации внедорожника УАЗ Патриот водители обнаруживают явление, когда скрипит дверь багажника. Определить точное место, где исходит этот скрип во время движения практически нереально. При открытии/закрытии данного явления не прослеживается. Но основными причинами скрипа задней двери багажника внедорожника УАЗ Патриот могут быть:

Первоначально, прежде чем пытаться устранить скрип, следует определить, из какого места он исходит. Сделать это непросто, но можно попросить знакомого определить, откуда исходит скрип. Когда будет известна причина, почему скрипит задняя дверь багажника, можно приступить к решению данной проблемы.

Прежде всего, скрип зачастую возникает при перекосе двери задка. Почему это происходит? Данное явление, то есть скрип, возникает по причине проседания, за счет веса запаски. Запаска, как известно, имеет немалый вес, поэтому при преодолении бездорожья на заднюю дверь действуют вибрации, а запасное колесо – эти вибрации удваивает. Петли в таком случае не выдерживают, и появляется скрип сзади, который раздражает не только владельца внедорожника УАЗ Патриот, но и сидящих пассажиров.

К сведению! На внедорожнике УАЗ Патриот с 2012 года выпуска в конструкции кузова на задней части имеется специальный язычок, с помощью которого осуществляется поддерживание задней двери в неподвижном положении. Теперь основная нагрузка при вибрациях ложится не на замок и не на петли, а на этот язычок.

Итак, что потребуется для того, чтобы устранить скрип? Потребуется провести ремонт, то есть устранить причину неисправности, но вовсе не следствие. Определив причину, с легкостью можно приступить к ее устранению.

Устранение скрипа

Скрип сзади можно устранить путем регулировки петель и смазывания их специальной жидкостью типа WD-40. Итак, рассмотрим, как же можно устранить ту или иную причину скрипа.

Таким образом, определив точную причину скрипа, можно ее устранить без лишних проблем и вопросов.

Ремонт

Задняя дверь на внедорожнике – это настоящее устройство, которое предназначено выдерживать колоссальную нагрузку. Такая нагрузка постепенно выводит изделие из строя и поэтому придет время, когда нужно будет производить ремонт. Что собой представляет ремонт изделия, мы рассматривать не будем, так как все зависит от вида и причины неисправности, а разберем процесс снятия. Итак, чтобы осуществить ремонт, потребуется извлечь дверь задка. Для этого необходимо:

На этом этапе следует поставить точку. Мы рассмотрели основные узлы двери задка УАЗ Патриота и привели возможные причины скрипа. Теперь у проблемы нет шансов, ведь вы знаете основные причины неисправности.

Описание и проблемы задней двери на УАЗ ПАТРИОТЕ

После подготовительного этапа борьбы со ржавчиной на порогах, был выявлен главный фактор ржавчины — нижняя и боковые кромки дверей имеют неровную поверхность и при закрытии двери бьют по металлу, как раз в этих местах в последствии и появляется ржавчина.

Первая же дверь показала следующую проблему: сточив одну неровность, дверь начинала прикасаться в другом месте. Решили перекурить и обмозговать дальнейших ход событий.

Обследовав дверные проёмы было выявлено то, что все двери имеют разные зазоры от кузова. В итоге было решено попробовать регулировать петли дверей путем установки тонких (или чуть потолще) шайбочек в местах крепления (под болт между кузовом и петлёй).

В итоге после регулировки петель двери удалось чуть отодвинуть от мест прикосновения с кузовом и лишь в нескольких местах пришлось немного подточить двери. Металл на дверях довольно толстый, поэтому насадки с камнем стачивались очень активно.

Места где стачивали металл обрабатывали цинкарём, покрывали грунтом и красили.

После завершения всех работ убедившись в том, что двери больше не стучат по кузову решили проехать за грибами по легкому бездорожью и посмотреть, как себя ведут двери.

По итогам поездки насобирали много грибов, а двери проблем не выявили. Надо отметить, что сами двери стали закрываться легким движением руки и не требуют довольно сильно захлопывать их.

Остались довольны выполненной работой.

P.S. Шайбы на неделе будут заменены на пластины из нержавейки, под петлями будет произведен комплекс антикоррозионных работ.

Пару месяцев назад мы озадачились вопросом защиты кузова на подножках. Двери били по кузову и в этих местах появлялись очаги коррозии. Сразу отметим, что за полтора месяца, всё выглядит, как новое. Двери нигде не соприкасаются с кузовом.

После небольшой паузы, связанной с изготовлением проставок, вместо шайбочек (которые были подложены под петли), пришло время завершить начатое. Толщина шайбочек = толщине проставок. Были изготовлены проставки под петли из нержавейки. Нам понадобились 6 проставок: 2 штуки — толщиной 3 мм. 4 штуки — толщиной 2 мм. У нас получилось 6 штук, так как не под все петли понадобилось подкладывать проставки.

Устанавливать удобно вдвоём, один держит дверь, другой отворачивает по одном болту и вставляет проставку, потом закручивает немного болт и откручивает второй. Процедура довольно простая. Поверхность под петлями была обработана Растопом. Вокруг петель еще салонная антикоррозийка. По весне (когда потеплеет) проставки покрасим в цвет кузова.

Антикоррозийная обработка порогов УАЗ Патриот 31519

Не прошло и трёх лет от роду, как на порогах (подножках) стали проявляться следы легкой коррозии. Бороться с этой

Обработка кузовных деталей

Для обработки деталей кузова из салона охотника демонтируют сидения и обшивку. Внутреннюю поверхность кузова обрабатывают гидроизоляционной мастикой. После этого устанавливают шумоизоляцию. Она делает использование машины комфортным, снижая уровень шума в салоне.

ВАЖНО: При наличии металлического люка необходимо обработать его внутреннюю поверхность гидроизоляцией. Это предотвратит появление конденсата на крышке люка в холодное время года.

Сидения

Производитель устанавливает в УАЗ Хантер кресла с низким уровнем комфорта. При модернизации стандартные кресла демонтируются. На их место устанавливаются сидения от других автомобилей.

Размеры салона позволяют установить широкие комфортабельные кресла с регулировкой в разных плоскостях. Если машина применяется для долгосрочных выездов на природу (охота, рыбалка и т.д.), сидения устанавливаются на таком расстоянии, чтобы при раскладывании образовывалось спальное место.

Рулевое колесо

Рулевая колонка автомобиля оборудуется более комфортным рулевым колесом. Руль можно приобрести в специализированных магазинах. При выборе рулевого колеса необходимо обратить внимание на размер шлицевого соединения.

Обшивка

Стандартную обшивку дверных полотен и пола демонтируют. На ее место устанавливают листы из легко моющихся материалов. Используют тонкие листы из нержавеющей стали или алюминия. Они защищают кузовные детали от повреждений и легко моются при загрязнении. Поверхность листов, устанавливаемых на пол авто, должна быть гофрированной. Это предотвратит скольжение ног при попадании влаги на покрытие.

Некоторые владельцы устанавливают обшивку дверного полотна от автомобилей других марок. Такой способ позволяет не только улучшить внешний вид салона, но и снизить уровень шума.

Торпедо

Стандартную переднюю панель автомобиля модернизируют, обшивая ее различными материалами. В нижней части устанавливают консоль. Она закрывает воздуховоды отопителя. В консоль устанавливают переключатели, контрольные лампы, дополнительные приборы и аудио магнитолу.

СПРАВКА: Возможна установка в салон УАЗ Хантер передней панели от автомобилей других марок. Хорошо подойдут модели от внедорожников зарубежного производства.

Акустическая полка и плафоны освещения

Над ветровым стеклом автомобиля УАЗ Хантер устанавливают акустическую полку. В ней крепятся динамики аудиосистемы и магнитола. Можно приобрести готовое изделие или изготовить его своими руками. При самостоятельном изготовлении потребуется древесностружечные плиты или фанера и материал для обшивки.

При самостоятельном изготовлении каждый человек определяет дизайн изделия на свое усмотрение. В полку можно установить плафоны салонного освещения. Они необходимы для использования автомобиля УАЗ Хантер в темное время суток.

Боковые двери Уаз Хантер, распашная дверь багажника, надставки дверей, регулировка замков дверей.

Перед проведением процесса модернизации необходимо определить, для каких целей будет использован автомобиль. Автомобилисты выполняют модернизацию для следующих целей:

• Для передвижения по бездорожью. Модернизируется ходовая часть и узлы трансмиссии. Повышаются показатели проходимости;
• Для движения в городских условиях. Тюнингуют салон и наружную часть кузова. Автомобиль делают комфортным и пригодным для длительных поездок;
• Для охоты и рыбалки. Автовладельцы модернизируют кузов и ходовую часть.

СПРАВКА: Тюнинг УАЗ Хантер своими руками позволяет автомобилистам создать уникальное транспортное средство.

Что можно сделать с УАЗ Хантер, если захотеть максимальный тюнинг

УАЗ Хантер – один из самых красивых внедорожников всех времен и народов. А еще, в хорошем тюнинге Хантер становится по-настоящему притягивающим внимание.

Подготовленный в ателье «Тюнинг-Центр 4х4» УАЗ — один из лучших и, наверное, один из самых навороченных автомобилей марки. Навороченный не по принципу «все и сразу», а культурно, интеллигентно, но по полной программе.

Традиционно залезаем под машину. Здесь лифт-комплект подвески РИФ, поднявший внедорожник на 5 см и проставки для лифта кузова. Все это, вкупе с небольшим хирургическим вмешательством, позволило вкатить 35-дюймовые шины Simex на стальных дисках Off-Road Wheels.

За сохранность рук водителя и элементов рулевого управления на бездорожье отвечает рулевой демпфер Rancho. Про этот узел ходит много «разночтений», но все, кто строит автомобиль для серьезного бездорожья, предпочитают демпфер устанавливать, а не уговаривать себя, почему он им не нужен.

Рулевой демпфер и рулевые тяги прикрыты мощной трубчатой защитой рулевых тяг от того же бренда РИФ. Этой детали на тюненых авто уже никого не удивить, а польза часто ощутима физически.

За защиту кузова от внезапных пеньков и прочих деревьев отвечают силовые пороги. Еще их используют для подъема хайджеком. Впрочем, по порогам удобно переходить на сушу, когда умудрился застрять в луже.

На корме силовой бампер РИФ с площадкой для лебедки и, собственно, лебедкой Runva 9500lbs.

Интересно посмотреть за калитку запаски. Там разместили две экспедиционные канистры. Отличное заполнение пустого пространства.

В передней части расположился рифовский силовик, тоже дополненный электрической лебедкой Runva 9500lbs (это 4.3 тонны). Кроме этого на бампер установили светодиодные «лучеметы», сносящие зазевавшихся бабушек световым потоком.

С дополнительным светом у УАЗки вообще все отлично. Светодиодная оптика тут установлена по кругу, включая все стороны экспедиционного багажника, на котором нашлось место еще и для канистр, и для джека.

В жизни вся эта иллюминация выглядит просто бомбически. Хотя и свои функции выполняет на отлично. В лесу будет светло как днем, а зайчики будут сами останавливаться, чтобы рассмотреть, что за НЛО едет.

Лееры веткоотбойников ставят уже редко, но если планируется ползать по заросшим лесным дорогам, то эта недорогая опция не помешает. К тому же, ее всегда можно снять и снова поставить.

Светодиодное на Хантере все, включая задние фонари, передние подфарники и фары головного света. Необычно видеть так дорого подготовленный Хантер, но он смотрится чертовски здорово.

В салоне спартанская обстановка, но панели обшиты настоящей кожей, сделана дополнительная подсветка и вибро-шумоизоляция. Задний диван выброшен вон, а вместо него огромное пространство для багажа или организации спального места.

Место на передних креслах, заметьте, рекаровских, с полной автоматизацией, подогревами и прочими ништяками, выглядит похожей на кокпит самолета. Кнопок, выключателей и переключателей здесь как у дурака фантиков. А как вам олдскульная Хелловская лампа штурмана?

Можно констатировать, что в итоге у ТЦ4х4 получился не просто хорошо подготовленный внедорожник, а по-настоящему красивое «произведение внедорожного искусства». Как считаете?

УАЗ Хантер тюнинг под Гелендваген

Кузов УАЗ Хантер имеет сходство с автомобилем Гелендваген. Внешний тюнинг позволяет создать копию Гелендваген. Для этого:

• Авто перекрашивают в соответствующий цвет;
• Из трубок и прутов изготавливают кенгурин;
• Устанавливают литые колесные диски;
• Монтируют пластиковые бампера;
• Устанавливают хромированные ступеньки;
• В задней части монтируют светодиодные фонари.

ИНТЕРЕСНО: Для достижения максимальной схожести некоторые владельцы меняют передние крылья автомобиля УАЗ Хантер на более прямые изделия.

Регулировка задней двери уаз хантер

темка обсуждалась эта. я себе отрегулировал у меня прикрываются вообще без хлопков и в ровень с кузовом не выпячиваясь. Проблемы были с уплотнителем дверей, слишком жёсткие. Попробуй для начала без уплотнителя, ево содрать и поставить на место 2 минуты.

А на что менял уплотнители? На какие «нежесткие»?

Както давно приложил об скалу штурманскую дверь. Криво стала закрываться

Штурман (100кг) залез на дверь, разок качнулся и всё встало на место 😀

Меня достала передняя пассажирская дверь, похоже дверная надставка отжимает её, три болта отпускаю становится лучше, может шайбы подложить под них, есть рецепты?

1. Вариант Снимите надставку и поработайте напильником над отверстиями крепления надставки сместив центры отверстий(3 шт) внутрь. ( или Гнуть нижную часть надставки не пробывал не знаю. ) 2. Вариант работать с петлями двери или гнуть петли или подкладывать шайбы под крепления петель к кузову. но придётся регулирывать замок тоже. 3. Вариант кузовной попробывать поправить крышу например с помощью ручной лебёдки . 4. Вариант ленивый съездить в сервис центра к кузовщику..

Регулировка дверей на уазе — дело в каждом случае требует индивидуального подхода.

Где-то закрывают вполне на копеешные уплотнители, где-то на восьмерошные.

Двери выпячивают из-за кузова — самая геморная проблема. Такое ощущение здесь дело не в замках, а в самой «прочности двери» Дверь на уазе не массивная, в отличии от других авто — «гибкая», и такое ощущение, что чем дальше сама дверь от замка (это верхняя часть надставки и нижняя часть двери, которая больше всех выпирается), тем больше прогибается дверь в обратную сторону. На глаз прогибание не видно (4мм), видно только, когда дверь закроешь.

У меня задняя левая дверь закрывается с очень явням трудом, по сравнению с другими. Видимо при заносе и ударе в снежную кромку ее погнуло, может так и было — не припомню. Мне кажется она не соотносится ровно с проемом двдери. Дверь касается кузова в месте изгиба проема. Как регулируется положение двери относительно проема, чтобы выше или ниже.

Ну как я понимаю либо точением надфелем отверстий в которые двери прикуручиваются (открути перли — поймеш) Либо гнутием этих самых пелель (типа как на всех остальных авто ипа пузотерок).

тоже проблема у меня. Закрывается все хорошо, ноо.. Двери выпячивают из кузова местами!(((( милиметра на 4. Сильно видно((( А рамки не ровно лажатся из — за неровной(самопальной) крыши.

4мм. У меня передняя правая дверь на 15мм наружу ваступает! Причем, как со стороны замка, так и со сторны петель. Без обрезания пелеть и сварки на новом месте не обойтись. 🙂 Рамки при этом просто подогнуты руками внутрь и вода сверху не течет 🙂

не надеваейте на надставку уплотнитель. это зло. потом ваще двери закрываццо не будут и щели в палец толщиной покругу:)

уверен? у меня почти год как на надставках висит восьмерочный уплотнитель, причем висит аж в 2 слоя: на отбортовке крыши и на самой надставке. так вот все нормально. а щели — раньше были, дуло зимой, теперь не дует. доволен. буду двери по периметру обделывать чем-то подобным.

У меня проблема в самодельной крыше( рамка загибается при закрытии) и как недавно выяснилось у бати моего мысль о шумоизоляции появилась и он быстренько запенил дверь монтажной пеной 😕 раздуло будь здоров=,((

Я когда по кругу в нутри обошол 8-м уплотнителем, у меня 2 двери вообще не закрывались, регулировал с помощью петель откручивал и двигал дверь по немногу. После такого извращения двери хорошо закрываются.

а как регулировать эти петли. если можно, то подробно. заранее спаибо!

Люк

Для улучшения вентиляции в салоне крышу авто оборудуют люком. Используют изделия различной конструкции. Для охоты устанавливают большой люк, имеющий распашную конструкцию. Размеры изделия должны быть такими, чтобы в нем помещался взрослый человек в зимней одежде. Хорошо подходит люк от пассажирского автобуса.

Ремонт дверных замков и настройка закрытия дверей.

Приветствую всех!Надоело мне хлопать дверями и постоянно видеть неприличный зазор дверей относительно кузова. Почитав в инете приличную информацию кто и как устранял данные дефекты, сегодня решил заняться данной процедурой. У меня вышло совсем по другому и дефект был в основном из-за язычка дверного замка. Замки все новые, менял еще в прошлом году. Внимательно всматриваясь, как происходит защелкивание язычка, увидел, что сам зазор в язычке слишком великоват. Дверь вроде полностью закрыта, а одной плоскости нет (торец двери выступает на 6 мм.) Выход нашел сразу, необходимо наварить небольшую бобышку, на сам язычок. На фото видно что было наварено. Теперь дверь закрывается мякго, присутствует одна целая плоскость относительно кузова. При открывании, плавным нажатием, дверь приоткрывается, вторым плавным нажатием, дверь открыта. Еще настроил Хантеровские оконные надставки, двери стали выглядеть одним сплошным устройством.

За сим откланиваюсь. Всем удачи и счстливых дорог!

Для правильной регулировки двери, необходимо ослабить шарнир двери на стойке. Другие меры, как подтяжка двери вверх, неэффективны. При последующей нагрузке дверь снова просядет.

Для этих целей используйте ключ для регулировки двери 3320 вместе с насадкой 3320/ 2.

Для этого необходимо снять облицовку стойки В и накладку на порог.

При установке новой наружной обшивки двери каркас навесных агрегатов не затрагивается.

Задняя кромка наружной обшивки двери устанавливается выше примерно на 1 мм относительно задней двери, размер a (рис. 8.40).

После установки каркаса навесных агрегатов дверь опускается на 1 мм.

Тюнинг двигателя УАЗ Хантер

Некоторые автовладельцы меняют мотор УАЗ Хантер зарубежными аналогами. Это требует больших финансовых вложений. При поломке силового агрегата зарубежного производства потребуется приобретать оригинальные запчасти, имеющие высокую стоимость.

Возможна модернизация силового агрегата, установленного заводом изготовителем. Для этого потребуется прошить электронный блок управления. ЭБУ управляет силовым агрегатом. При помощи прошивки можно корректировать мощность и динамические показатели двигателя.

ВНИМАНИЕ: Прошивку электронного блока управления следует доверить квалифицированному специалисту. Некорректное использование программы может привести к выходу из строя электронного блока управления

.С целью преодоления брода необходимо установить качественные высоковольтные провода. Попадание влаги может привести к пробою провода и нарушению работы силовой установки. Для предотвращения попадания воды во впускной тракт силового агрегата на авто монтируют шноркель. При этом воздухозаборник расположен в недоступном для попадания воды месте.

Из вышеперечисленного следует, что тюнинг автомобиля УАЗ Хантер может быть выполнен для различных целей. Самостоятельный тюнинг позволяет создать уникальное авто. После модернизации тюнингованный УАЗ Хантер используется для движения, как в городских условиях, так и на бездорожье.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Передние и задние двери УАЗ-3151, УАЗ-31512, УАЗ-31514 и УАЗ-31519 крепятся к кузову на петлях болтами и могут быть сняты для ремонта или замены. Передние и задние двери, их замки, одной боковины кузова взаимозаменяемы.

Передние и задние боковые двери и замки дверей УАЗ-3151, УАЗ-31512, УАЗ-31514 и УАЗ-31519.

Надставки дверей крепятся к ним тремя болтами и имеют поворотные и неподвижные стекла. Тормозной механизм поворотных стекол должен обеспечивать достаточно легкое поворачивание стекла и не допускать самопроизвольного закрывания стекла от встречного потока воздуха.

Замки и ручки боковых дверей безопасного типа. К наружной панели передних боковых дверей крепится ручка имеющая кнопку с механизмом запирания. На оси валика механизма запирания установлена пластина для передачи усилия к рычагу наружного привода замка двери. На наружных панелях задних дверей установлены ручки с кнопками без механизма запирания.

С внутренней стороны дверей, на внутренних панелях, установлена ручка внутреннего привода замка и рычаг блокировки замка при помощи которого замки дверей блокируются изнутри при нижнем положение ручки. Замки, заблокированные изнутри ручками, снаружи не отпираются. Замок крышки багажного отделения в автомобилях с жесткой крышей запирается ключом.

Уплотнение боковых дверей кузова УАЗ-3151, УАЗ-31512, УАЗ-31514 и УАЗ-31519.

Уплотнение дверей кузова УАЗ осуществляется губчатыми резиновыми уплотнителями приклеенными к дверям и дополнительно закрепленными металлическими скобами. Уплотнители должны плотно прилегать к дверному проему при закрытом положении дверей. Плотность прилегания уплотнителя к кузову проверяется полоской бумаги, которая при закрытой двери должна быть прижата уплотнителем.

При восстановлении или замене уплотнителя надо следить за высотой уплотнителя относительно наружной поверхности двери. Расстояние от наружной поверхности двери до язычка уплотнителя должно быть 20 мм. Для лучшего уплотнения нижней части двери на внутренней панели установлен дополнительный резиновый уплотнитель, который крепится металлической планкой.

Регулировка замка двери и его привода на автомобилях УАЗ-3151, УАЗ-31512, УАЗ-31514 и УАЗ-31519.

При необходимости можно отрегулировать работу привода замка двери смещением внутренней ручки вдоль овальных отверстий во внутренней панели двери. Замок должен срабатывать в промежуточном и полностью закрытом положениях без заеданий.

Для нормальной работы замка двери рекомендуется выдерживать зазор в 3-0.5 мм между пластиной защелки и подвижным фиксатором замка. При необходимости, нужно установить под пластину защелки регулировочные прокладки или добиться нужного зазора регулировкой двери в петлях.

Регулировка правильного положения направляющего шипа боковой двери производится после регулировки равномерного зазора по периметру двери следующим способом :

— Открыть дверь и ослабить крепление направляющего шипа настолько, чтобы он не опускался под собственным весом. — Закрыть дверь, при этом шип должен занять правильное положение относительно гнезда по вертикали. — Снова открыть дверь и сдвинуть шип от уплотнителя внутрь кузова, в этом положении закрепить шип и проверить с помощью мела его контакт с гнездом в стойке.

Регулировка тормозного механизма поворотных стекол.

Регулировка тормозного механизма поворотных стекол надставок дверей производится затяжкой или ослаблением пружины с помощью гайки на оси рамки стекла.

Статьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти

Регулировка скобы замка

Процедуры регулировки левых и правых задних дверей одинаковы.

Величина допусков дана в мм.

Если величина зазоров отличается от указанной, отрегулируйте положение дверей.

Отсоедините ближайший к центральной стойки пистон крепления отделки порога задней двери.

Отсоедините ближайший к центральной стойке пистон крепления отделки порога передней двери.

Снимите отделку центральной стойки.

Ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях (рис. 8.14).

Момент затяжки регулировочных болтов: 26 Н·м.

Если необходимо, отрегулируйте также поперечно-вертикальное положение дверей (рис. 8.15).

Где купить кузовные детали?

Детали для ремонта кузова любимого автомобиля всегда можно купить в интернет-магазине Spectuninguaz.ru. Мы предлагаем нашим клиентам обширный каталог запчастей для автомобилей «Хантер», «Буханка», «Патриот» и других моделей.

У нас вы всегда найдете:

• зеркала;
• замки;
• брызговики;
• подкрылки;
• рамы;
• кунги;
• расширители арок;
• ручки дверей;
• уплотнители;
• стекла и многое другое.
