Проект — двигатель ГАЗ 53 на УАЗ.

Цель проекта: — Построить боевую машину, потенциально пригодную для спортивных мероприятий, ФАН-мобиль. Возможность перемещения народнохозяйственных грузов, равно как и тещ с кобелями на дачу не предусматривалось.

Варианты — Рассматривались многочисленные варианты замены двигателя.Из возможных:

• Установка отечественного дизеля
• Установка импортного дизеля

Установка отечественного дизеля на УАЗ

Установка отечественного дизеля отпала сразу – маленькая мощность при отсутствии существенного выигрыша в крутящем моменте. Большая масса. Реального выигрыша по сравнению с «родными» не обнаружил. Кроме того – известная надежность на фоне отсутствия запчастей «на местах».

Установка импортного двигателя

Вы будете смеяться, но проблемы ровно те же. Даже тоетовский или ниссановский двигатель типа 4.2 имеет меньший крутящий при равной мощности. Единственный выигрыш – отсутствие электричества, что позволяет использовать его в режиме «подводная лодка». Турбированные двигатели не рассматриваются ввиду предрассудка автора о капризности и ненадежности турбины. Кроме того, часто необходимо переделывать передний мост, поскольку почти все иножипы имеют выход раздатки на перед с другой стороны. Русские автомобили это делают, но хорошей статистики на момент принятия решения не было. Цена тоже сыграла не последнюю роль в выборе решения – 4-5 тыс долларов. При этом подозреваю, что еще процентов 30 уйдет на разнообразные накладные.

Двигатель ГАЗ-53

Исходный материал — Цилиндр сцепления

Когда повесили мотор на место, оказалось, что цилиндр сцепления чуть ниже верхнего среза рамы. И поэтому родной 3307-й (у 53-го было механическое сцепление) цилиндр не влазит. Точнее не он сам, а сосок шланга, который у того в бок. Пришлось отверстие вбок глушить, а в жопке сверлить под штуцер шланга (дырка там уже была), пришлось ее рассверлить под нужный формат. Получилось.

Установка нового радиатора

Построение выхлопа

За основу взята приемная труба глушителя ГАЗ-53. Из нее делается две отдельных трубы, уходящие под поперечину крепления коробки. Для этого их необходимо слегка досогнуть. Попробовал гидравлический трубогиб, но он ломает трубу (слишком тонкостенная). Пришлось пользоваться традиционным набором «болгарка-сварка». На них ставится резонатор от Газели, выхлоп выводится в сторону перед задним колесом. Правая сторона выводной трубы крепится на родной кронштейн поперечины коробки, с левой стороны пришлось изготовить по аналогии с правой уголок, который аккуратно привинтился на болты кронштейна ручника (до сих пор недоумеваю почему этот не самый критичный кронштейн крепится двумя болтами на 12).

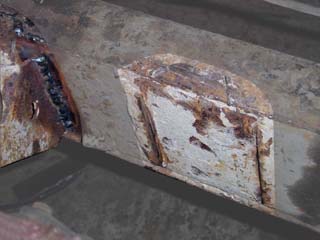

Перенос кронштейнов двигателя и коробки на раме

Танцуем от кардана. Собираем коробку с двигателем, вывешиваем талью (так, чтобы это висело горизонтально), привинчиваем передний кардан, выдвигаем его наполовину, опускаем все сооружение на нужный уровень. Размечаем места крепления кронштейнов по центрам отверстий (сзади) и по месту, где были старые опоры двигателя (чугунные, предварительно снять). Задний кронштейн смещается примерно на 17 см, передний на 7 см. Срезаем старые (говорят они бывают новые в магазинах – не проверял) так, чтобы на них оставалось как можно больше металла – только сварку. Привариваем на новое место. Перед сваркой хорошо зачистить – чем чище, тем лучше сварка.

Вот как это выглядит, слегка не в фокусе – сорри:

Кемпика на 180А – за глаза, даже не на полную мощность. Главное чтобы было хорошее электричество (стабильное и мощность достаточная). Изготовление новых опор двигателя Прямо по месту делаем из картоночки шаблон. Получается типа клин. В качестве основы для новых опор я применил уголок 50 мм. Сверлим дырки (их 4 – по две в каждом уголке). Целую полку уголка срезаем по шаблону на клин. Привинчиваем уголки на место, прикладываем к ним пластину, опускаем двигатель на резинки – прихватываем сваркой. Размечаем дырки для болта опоры снизу. Поднимаем, снимаем, сверлим дыру под болт, обвариваем по кругу. Если обварить до дырки, есть опасность, что пластина подкалится и ее не возьмет сверло – сам сломал 3 штуки, потом пришлось дырявить газом. Опора с одной стороны, с другой и вместе с мотором:

Изменение места крепления рулевой машинки и изменение схемы привода руля

Мотор занял свое место, стало понятно (как и было предсказано), что рулевой машинке на стандартном месте делать нечего. Но проблема решалась путем переноса ее вперед примерно на 5 см и изменения угла ее крепления. На пейзаже видно как сместились новые крепления по отношению к старым:

Правда для того, чтобы все получилось правильно, пришлось в салоне сдвинуть колонку к двери примерно на 5 см:

а на моторный щит приварить усилитель для дополнительного хомута заодно заварив дырку, образовавшуюся в результате смещения:

Изменения кузова автомобиля УАЗ

Поскольку мотор вместе с мордой уехал назад, пришлось изменить конфигурацию кузова. Собственно «линия разреза» прошла по середине задней двери. При этом дверь «пострадала» примерно на 17 см, но поскольку уже была заварена, это прошло безболезненно. Для крепления морды с привинченным к ней радиатором просто не церемонясь приварили п-образную перемычку из трубы 40х40 прямо на раму, к которой через стандартные кузовные подушки привинтили морду. Для облегчения дальнейших манипуляций на двигателе и трансмиссии, кузов делать цельным не стали. И теперь он перед средней стойкой разбирается на болтах. Если снять переднее оперение, то моторный щит с полом можно снять вдвоем в любых условиях. Практическая ценность этого решения пока не выявлена. Морда с боку:

Черепашка с видом на выключатель «все офф нах»:

АКБ в салоне Americana 190 перед не доделан, когда на клеммы падает ключ получается смешно:

Каркас безопасности, не совсем по киту, но из трубы 51х6.3 и за него можно примостырить две запаски:

Вот так оно выглядит, когда еще чистое и без воздухана:

Бой показал, что заехать на нем можно туда, откуда за трактором можно и не дойти. 🙂 Хайджек там 170 см.

Планы В ближайших планах (в порядке перечисления)

• «Защищенный» трамблер от 66-го. Есть надежда, что его легко герметизировать. Проверим. Пока лежит в шкафу.
• Два карбюратора Вебер от старых тазиков (до 80 года, сам видел в продаже) или (если не найду веберов) 4-х камерный К-114 от Чайки.
• Убрать нах фильтр куданить из развала, чтобы освободить место для полета фантазии или хотя бы заменить его на картридж для уменьшения размера и упрощения замены.
• Дальнейшее «улучшение» ходовой в стандартных понятиях «офф-роад тюниха».

Мой респект всем тем, чьими трудами я был вдохновлен на это безумие.

Соединяется двигатель и КПП путем пересверливания отверстий в колоколе (кожухе сцепления) под отверстия КПП. Что бы разметить отверстия, было сделано следующее: 1.Так как диаметры центральных отверстий колоколов ГАЗа и УАЗа одинаковые то просто выточили цилиндр такого же диаметра. 2.Соединили и отцентровали два колокола с помощью этого цилиндра. 3.Затем перенесли отверстия УАЗа на колокол ГАЗа и просверлили. Далее надо поработать с кузовом. То есть немного углубить те места, куда упираются головки блока и выпускные коллектора. Надо не забыть про то, что к коллекторам еще надо будет прикручивать приемные трубы (то есть дорабатывать с учетом этого) . Кувалдой не получится. Надо просто вырезать это место и приварить изнутри. Когда кузов доработан, переходим к опорам двигателя. Те, что на раме срезаем. Те, что на двигателе откручиваем и по аналогии с ними делаем новые, но покороче. Делать новые надо потому, что они широко стоят и в проем рамы не проходят. Сделали, поставили, дальше делаем новые опоры на раме. С рулевым валом у меня проблем не было так как ГУР стоит от мерена 123, а так как у него вращение обратное то пришлось вынести его вперед под поперечную балку соответственно пришлось удлинить рулевой вал с помощью вала от БМВ. Ну, в общем, то и с родным уазовским рулевым механизмом можно сделать. Есть у нас и такой. Еще один вопрос возникает по масляному фильтру. Дело в том, что на моем двигателе стоял высокий алюминиевый корпус фильтра со сменным элементом. В капоте дыру делать не хотел, хотя и были предложения. Пришлось переварить резьбу, на которую накручивается фильтр под наш размер (Жигули, УАЗ). Выточил кольцо под фильтр (так как диаметр фильтра меньше чем посадочное на двигателе). Самое интересное, что подача масла здесь идет из центрального отверстия, а выход соответственно через боковые, тогда как все фильтра рассчитаны на оборот. Практически во всех фильтрах на боковых отверстиях стоит резиновый клапан. Пришлось искать фильтр без клапанов. Но я его все- таки нашел и именно под нашу резьбу (сам фильтр довольно большой, от какого то иномарочного дизеля) как раз то. что нужно. Дальше идет соединение системы охлаждения двигателя и радиатора. Родной радиатор мне показался не достаточным, и я поставил трех рядный алюминиевый радиатор от дизельной БМВ, повесил два эл. вентилятора от нисана блюберда, и расширительный бачок не знаю от чего. Пока все работает нормально. Двигатель новый. Обкатывается на минеральном масле Castrol. После обкатки перейду на синтетику (если не сильно жрать будет). Генератор 90 ампер от БМВ становится как родной, причем стоит в самом верху. Вот пока все что вспомнил. Владислав.

г. Москва, ул. Полярная 34, тел: 8 495 123 45 67 с: 10:00 — 20:00

Замена двигателя УАЗ Патриот на импортный

Внедорожник УАЗ Патриот – это машина для водителей, которые предпочитают передвижение не только по асфальту, но и по пересеченной местности. Инженеры Ульяновского завода создали настоящего стального коня, предназначенного для бездорожья. Сидя в салоне можно чувствовать себя абсолютно комфортно, но со временем понимаешь, что чего-то не хватает. Это чего-то заключается не только в изменении внешнего вида автомобиля, но и модернизация двигателя. Если чип тюнинг – это пассивный вид улучшения технических показателей, то замена двигателя является существенным способом модернизации авто. Именно по замене ДВС марки ЗМЗ-409, установленного на внедорожнике сегодня пойдет речь. Рассмотрим, какие виды двигателей отечественного и иностранного производства можно установить на УАЗ Патриот.

Двигатель от Тойота

Какой можно поставить иностранный движок на внедорожник отечественного производства, чтобы повысить технические показатели Патриота? Первым вариантом является установка мотора от автомобиля Тойота Сурф. К тому же для установки нового двигателя не нужно обладать инженерскими знаниями, для этого необходимо попросту приобрести агрегат. Имеются некоторые особенности по установке мотора от Тойота Сурф на УАЗ. Рассмотрим их коротко:

• Крепления штатного мотора необходимо перенести на несколько сантиметров вперед и изменить угол наклона. Угол наклона нужен для того, чтобы поместить подушки, избавляющие от вибраций.
• Перед установкой движка также необходимо удалить кронштейн ГУР. Он будет упираться в ГРМ, поэтому могут возникнуть проблемы.
• Радиатор остается штатный. Он отлично справляется со своими функциями. Охлаждение двигателя японского производства он сможет обеспечить вполне.
• Воздушный фильтр размещается в левой части подкапотного пространства.
• Рекомендуется также произвести замену и выхлопную систему, то есть использовать японский вариант, который надежнее.

После замены можно обнаружить следующие улучшения:

• Сократится расход топлива.
• Исчезают проблемы с раздаткой и КПП.
• Улучшается динамика.

Чей еще можно установить движок на УАЗ Патриот? Кроме тойотовского движка, на авто можно установить и отечественный мотор от ГАЗ-53, более известный, как V8.

Двигатель V8

Известный грузовой автомобиль ГАЗ-53 с двигателем V8, что означает наличие восьми цилиндров, используется и в нынешнее время. Автомобиль имеет отличный мотор, который можно установить на УАЗ Патриот. Двигатель V8 от ГАЗ-53 имеет мощность, равную 115 л.с. и немалый крутящий моментом. К тому же данный агрегат отлично становится на место штатного мотора внедорожника.

Для осуществления мечты по установке двигателя V8 в свой автомобиль, следует заменить выхлопную систему, раздаточную коробку и КПП. После установки мотора V8 чувствуется мощь внедорожника, который готов к преодолению непросто бездорожья и препятствий, а к прохождению по болотам, водоемам и снежным сугробам. С движком V8 от ГАЗ-53 внедорожнику не страшно и скоростное движение по трассе. Ниже представлено видео, на котором показан УАЗ Патриот с установленным двигателем V8 от ГАЗона-53.

После просмотра видео, вы понимаете, что такое 8-цилиндровый мотор от советского среднетонника. С новым движком V8, Патр работает намного громче, что собственно и должно так быть. Двигателя отечественного производства славятся своей выносливостью и эффективностью, поэтому установив такой движок V8 можно навсегда забыть о штатном моторе, так как возвращать его вам уже не захочется.

ГАЗоновский движок более мощный, чем штатный от Патриота. Но главным его достоинством является надежность, чего не скажешь о современных моторах.

Мотор от Ниссан

Если есть желание и финансы, то можно установить на УАЗ Патриот более мощный движок, чем ГАЗ-53. Это двигатель Ниссан Кид 32 от компании Галагрин. Мощность такового агрегата составляет примерно 150 л.с., что является более чем необходимо. Что следует заметить, что данный агрегат от Ниссан Кид 32 является дизельным. 150 л.с. также уместны для агрегата с электронным управлением. С ручным управлением мощность снижается до 135 лошадок.

Конечно же, никто не говорит о том, что движок Ниссан Кид 32 устанавливается новым, можно поставить контрактный. Причина заключается в том, что новые агрегаты должны соответствовать экологическому стандарту Евро-4.

После замены штатного мотора на Ниссан Кид 32, внедорожник УАЗ Патриот характеризуется следующими параметрами:

• Увеличение мощности. Теперь внедорожник может не только сам выбраться из любой передряги, но и вытянуть себе подобного.
• Увеличивается расход, что оправдывается увеличением мощности.

Для установки движка Ниссан Кид 32 на Патриот, потребуется для последнего проведение лифта подвески.

Камминз

В завершение хотелось бы отметить и достоинства двигателя Камминз, которые также отлично подходят для внедорожника нового поколения. Прежде следует заметить, что Камминз занимается исключительно производством дизельных моторов, славящихся своей долговечностью, экономностью и безопасностью.

Двигателя Камминз устанавливаются в автомобили Газель. Камминз подходит для тех типов автомобилей, которые предназначены для условий бездорожья и асфальта. Поэтому если вы зачастую эксплуатируете свой авто по смешанным типам дорог, то именно Камминз будет оптимальным решением.

Подводя итог, следует отметить, что сегодня мы рассмотрели поверхностно виды движков, как отечественного, так и импортного производства, которые можно поставить на свой внедорожник. Во многих случаях, конечно, требуются доработки, но все же, замена производится в домашних условиях. Какой мотор поставить: импортный или отечественный – решать вам, главное, чтобы выбранный вариант полностью удовлетворял вашим потребностям.

Какие двигатели ставят на автомобили УАЗ

Мотор на 469 модели

Двигатели на УАЗ 31514 выпускаются в нескольких вариантах. По типу топлива они делятся на бензиновые и дизельные. От того, какие двигатели ставят на УАЗ, зависят многие характеристики машины, в том числе расход топлива.

Например, бензиновый двигатель УАЗ типа ДВС 210.10 объемом в 2,4 литра обладает такими характеристиками: мощность – 91 л. с., расхода топлива – почти 12 литров на 100 км. В моторах УМЗ 4178.10 того же объема уже 87 лошадей и расход топлива увеличивается на полтора литра.

Общая характеристика двигателей

Основными поставщиками моторов для УАЗов стали Ульяновский моторный завод и Заволжский моторный завод. УМЗ прославился тем, что является практически единственными в России производителем двигателей для автомобилей повышенной проходимости. Все современные движки, выпускаемые с конвейера завода, отвечают стандартам “Евро-4”.

ЗМЗ выпускает больше 80 различных модификаций моторов объемом от 2,2 до 4,6 л. Агрегаты этого завода устанавливаются как на небольшие внедорожники, так и на автобусы отечественных и иностранных компаний.

Существуют и другие типы двигателей, которые ставятся на автомобили УАЗ 31514:

• УМЗ 4218.10 объемом 2,8 л (бензиновый);
• ЗМЗ 410.10 объемом 2,9 л (бензиновый);
• УМЗ 420 объемом 2,4 л (бензиновый);
• ЗМЗ 514 объемом 2,2 л (дизельный);
• Andoria 4CT90 объемом 2,4 л (дизельный).

Мотор “Андория”, устанавливаемый на автомобилях УАЗ 31514, “Ивеко” и УАЗ Патриот, выпускают не в России, а в Польше. Данные двигатели востребованы не только на Ульяновском автозаводе. Их устанавливают и на другие машины российского производства.

Базовый мотор УМЗ 421.10 для УАЗа

Базовый двигатель УМЗ 421.10 с карбюраторной системой, имеющий объем в 2,9 литра, работает на бензине. Имеет систему выпуска газов. Может работать при температурах от -50 до +50 градусов по Цельсию. Модификацией такого мотора стал агрегат 4218.10.

Главное отличие УМЗ 4218.10 заключается в системе выпуска газов, которая является ненастроенной. Это упрощает установку двигателя на автомобили УАЗ даже с кузовом вагонного типа. В настоящее время моторы этой серии имеют несколько модификаций.

Моторы УАЗа 39626 и Патриота

Автомобиль УАЗ 39629, по-другому «санитарный», чаще всего используется для перевозки больных и имеется в большинстве медицинских пунктов. Широко используется как в мегаполисах, так и в сельской местности. Эти машины оснащают тремя разными двигателями.

• УМЗ-4178, по характеристикам схожий с первым, отличаются только заводы-изготовители. Эти моторы обладают рабочим объемом в 2,4 литра и мощностью в 92 лошадиные силы.
• УМЗ 4218 объемом в 2,8 литров и с 98 л. с. под капотом.

На автомобилях УАЗ Патриот стоит четырехцилиндровый четырехтактный двигатель серии ЗМЗ 409.10. Расположение клапанов верхнее, а охлаждение – жидкостное. Система зажигания у этого мотора микропроцессорная, впрыск топлива – распределенный. Дизельный двигатель ЗМЗ-51432 для УАЗ Патриот – просто необходимость.

Дизельное топливо экономней и практичней

В России дизельное топливо постепенно входит в моду, но вот производство моторов на дизеле до недавнего времени было всего лишь в планах. Иностранные дизельные двигатели для автомобиля УАЗ Патриот, как правило, не подходили, и попытки их агрегирования были оставлены.

Обзоры дизельного двигателя УАЗ Патриот зарубежной компании IVECO F1A, заканчиваются негативными отзывами о его качестве. Может, потому, что для российских автомобилей привычнее ульяновские или заволжские моторы. Объем заграничного движка – 2,3 литра, а мощность – 116 лошадей. Итальянский двигатель более шумный и менее мощный. Однако владельцев Патриота с иностранным мотором порадует хорошая тяга и достаточно экономичный расход топлива – чуть меньше 10 литров на 100 км.

Не так давно Заволжский моторный завод начал выпускать двигатель, работающий на дизельном топливе, для внедорожников УАЗ Патриот и УАЗ Пикап. Мотор ЗМЗ-51432 является малолитражным, его объем – 2,2 л, соответствует стандарту “Евро-4”. Двигатель имеет максимальную мощность в 114 лошадиных сил, 3500 оборотов в минуту и низкий расход топлива.

В моторе много оригинальных деталей, благодаря чему повысились энергетические и экономические показатели. Одновременно с этим сократились выбросы вредных веществ: вдвое по сравнению с моторами, соответствующими “Евро-3”. Снизился уровень шума в соответствии с требованиями стандарта.

Характеристики мотора УАЗ 469

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя – достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 – на обычные гражданские модели, УМЗ 4179 – на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Особенности двигателя Хантера

Автомобиль УАЗ Хантер, пришедший в 2003 году на смену УАЗ 469, оснащается как бензиновым, так и дизельным двигателем. Отличия между мотором на бензине и на дизеле у Хантера незначительные.

Базовым силовым агрегатом для этого автомобиля стал четырехцилиндровый ЗМЗ 409.10 объемом 2,7 литра. Двигатель комплектуется 16-клапанным механизмом и распределенным впрыском топлива. Мощность агрегата достигает 128 лошадиных сил. Аппетит движка – до 13 литров на 100 км.

Дизельный двигатель для Хантера марки ЗМЗ 5143.20 имеет четыре цилиндра, расположенных в ряд. Объем мотора – 2,2 литра, есть система впрыска топлива. В плане экономии дизеля движок в значительной степени превосходит бензинового сородича. Ему требуется максимум 10 литров на 1000 километров. Но слегка страдает динамика, дизель в этом плане немного уступает бензину.

Надежность двигателей на автомобиле УАЗ Хантер наиболее высока. Главное, как убеждают разработчики, правильный уход и своевременный ремонт вышедших из строя деталей. Моторы хорошо показывают себя во внедорожных условиях в плане развития тяги и не капризны в суровые российские зимы.

Пример тюнинга мотора

Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.

Можно, конечно, модернизировать некоторые механизмы и системы. Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные. Известная фирма “Гетце” выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.

Выполняется балансировка коленвала

Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.

ГРМ имеет ряд особенностей, поэтому неспециалистам лучше не изменять его конструкцию. Тем более распредвал тюнингуют только в спортивных интересах. Если же что-то пойдет не так, характеристики двигателя только ухудшатся.

Впускной и выпускной коллекторы на УАЗ 31514 тюнингуют многие автовладельцы. Первостепенной задачей является ликвидация ступеньки между окнами и коллекторами. Отверстия часто не совпадают.

Зазубрины внутри канала коллектора удаляются грубой обработкой или более тщательной полировкой. Такая модификация улучшит работу двигателя в плане равномерности наполнения цилиндров и улучшит его характеристики.

Изменения в карбюраторе УАЗ 31514

Можно попробовать заменить родной карбюратор на новый, более эффективный, в котором есть экономайзер принудительного холостого хода и вентиляция поплавковой камеры. Фирма по выпуску карбюраторов «Солекс» лучше остальных зарекомендовала себя на рынке.

Можно обойтись и без замены старого карбюратора на новый, а для улучшения работы поколдовать над тем, что есть. Для начала изменить и улучшить игольчатый клапан поплавковой системы. Почистить жиклеры и провести их сечение. Только такая процедура чревата увеличением расхода топлива, поэтому подходить к делу следует с осторожностью. При правильной доработке ускорительные насосы будут работать без провалов.

Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей. В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится.

Воздушный фильтр желательно заменить сразу же. Родной уазовский фильтр будет работать недолго и по характеристикам уступает волговским, которые и рекомендуется устанавливать. К тому же эти фильтры легче в обслуживании. Со временем можно снизить сопротивление впускного тракта.

Отдельно стоит поговорить о системе охлаждения. На УАЗ 31514 и 3160 устанавливают, как правило, радиаторы завода ШААЗ. У них значительно выше теплоотдача и достаточно простая установка. Неплохо, если дополнительно ко всему на УАЗ 31514 будет установлен электровентилятор.

Ремонт двигателей на УАЗ 31514 – процедура достаточно несложная. Любые детали, схемы, картинки можно посмотреть и заказать как в интернете, так и в любом автосалоне. Поскольку автомобиль производится в России и большинство деталей для него изготавливается на родном заводе, запчасти для двигателя значительно дешевле иностранных, при этом не уступают им по качеству.

Основное достоинство двигателей УМЗ и ЗМЗ – это возможность заменять неисправные и вышедшие из строя детали оригинальными запчастями. Запчасти для иностранных моторов не всегда есть у поставщиков и нередко вовсе не поставляются в Россию, их приходится заменять на копии, зачастую не всегда идеально подходящие.

Двигатель УАЗ можно заказать на заводе и получить в достаточно короткие сроки и по разумной цене, если вдруг возникла такая необходимость.

Январь 9, 2018

Как поставить на УАЗ Газовскую «восьмерку».

Этот отчет я первоначально выложил на сайте Уазбука, ну а затем, немного доработав и дополнив некоторыми фотографиями, решил поместить у себя на сайте.

Прочитав в одном из номеров журнала «клуб 4х4» статью об УАЗике «Геннадича» (не помню, правда, какой номер, январьский или февральский за 2004 год, точно не скажу), на котором стоит инжекторная Газовская восьмерка объемом 4.7 литра, загорелся желанием поставить V8 на свой УАЗ (31519, военные мосты, железная крыша, двигатель был «сотка» УМЗ–421).

Перед этим перечитал на форуме Уазбуки все, что только было на тот момент про установку этих двигателей на УАЗы (огромное спасибо Олегу «Геннадичу» Поисьеву, Михаилу «Mikbo» Борисову за консультации и подробные описания на «Уазбуке» процесса установки V8).

К осуществлению задуманного шел долго, пересмотрел кучу бэушных двигателей от ГАЗ–53 – не понравился ни один, состояние каждого из них было крайне отвратительным, привлекательного же в этих двигателях было только одно – сравнительно низкая цена. Черт его знает кто и как эти бэушные движки эксплуатировал ранее и какие «грабли» и всевозможные «траблы» могут вылезти в ближайшем и далеком будущем. В итоге было принято решение приобретать новый. Но этот процесс затянулся надолго по причине нехватки финансовых средств.

Наконец-то, заимев достаточно денег, купил «с нуля» двигатель ЗМЗ–523, объемом 4.7 литра, карбюраторный, ставится на грузовики ГАЗ, автобусы ПАЗ.

Перед установкой новый двигатель весь протянул, проверил зазоры в клапанах (половина клапанов оказались «зажатыми»), зазоры между электродами свечей (такая же картина), установку момента зажигания (норма), и уровень в поплавковой камере карбюратора (оказался больше, чем надо).

Просверлил отверстия в кожухе сцепления ЗМЗ–523 под УАЗовскую коробку. При этом поступил очень просто – снял со старого и нового двигателей колокола и отвез их на Алма-атинский экспериментальный вагоноремонтный завод. На этом заводе классный мужик по имени Александр на координатном станке просверлил новые отверстия в колоколе от V8, сняв размеры со старого – получилось очень точно, с допуском в несколько сотых миллиметра. Резьбу под шпильки потом нарезал сам метчиками М12, №№1 и 2, с шагом резьбы 1.75. Какие-либо усилители или тому подобное в местах крепления шпилек на новом колоколе не делал – это может конечно показаться странным, но интуиция подсказала, что все будет нормально.

Новые отверстия под УАЗовскую коробку.

Шпильки под УАЗовскую коробку.

Затем, разобрал всю «морду» у своего УАЗика. Поскольку после установки V8 решено было поставить на машину резина ФБел-160М, то сразу (как говориться «чтобы два раза не вставать») поднял кузов над рамой при помощи резинок от подвески Жигулей–08, –09 моделей (лифт получился 6 с копейками сантиметров) — но, в последствии, мне эта конструкция разонравилась и я заменил оные резинки на бочонки из дюраля высотой 7 сантиметров и диаметром 6 сантиметров, а также воткнул в рессоры дополнительные УАЗовские подкоренные листы и серьги от Газели, и еще чуток обрезал кромку арок. Эдакий «комбинированный лифт» получился.

Потом снял радиатор и вытащил старое «сердце» УАЗика в сборе с коробкой и раздаткой. Предварительно с коробки и раздатки снял все рычаги, чтобы не мешались во время демонтажа.

Пока на заводе колдовали с кожухом сцепления, установил на передний мост дисковые тормоза от Павла Грекова из Московской компании «ЭкстримАвто», которые давно лежали у меня и ждали своей инсталляции на мост (если кто заинтересуется – контактный телефон компании – 8-926-228-28-70, помимо дисковых тормозов на военные мосты в этой компании много что еще интересного делают для УАЗов).

Суппорт от «Соболя», тормозной диск от УАЗ-3160, кронштейн суппорта, удлиненные шпильки и проставка под тормозной диск – оригинальные детали «ЭкстримАвто».

После срубил передние опоры двигателя со своих мест. Для этого отрезным диском болгарки осторожно, чтобы не пропилить раму, надрезал сварочные швы опор, аккуратненько кувалдочкой вправо-влево расшатал их и они благополучно покинули свои заводские места.

Затем состыковал новый двигатель с коробкой. Про то, что первичные валы УАЗовской и ГАЗовской коробок передач одинаковые по всем размерам ранее уже неоднократно писалось, так что при состыковке агрегатов проблем не возникло.

Примерка коробки с раздаткой к двигателю.

Сборка единого силового агрегата.

После состыковки, снял родные передние чугунные опоры с V8 и изготовил новые из уголка 50х50 мм (общую концепцию подсмотрел у Михаила «Mikbo» Борисова).

Первая примерка «нового сердца».

Двигатель занял свое место.

После установки двигателя стало очевидно, что рулевой редуктор надо перенести примерно на 12 сантиметров вперед, так как новая левая опора двигателя «выжила» его с законного места.

В ближайшем будущем планирую «примастырить» к родной УАЗовской схеме рулевой системы гидроусилитель руля от ГАЗ-66.
Новое место рулевого редуктора (красными точками обозначены старые места крепления редуктора).

При установке рабочего цилиндра сцепления пришлось глушить его штатное боковое отверстие для шланга, поскольку, как и предсказывал «Mikbo», рабочий цилиндр, занимая свое место, оказывался настолько близко к лонжерону рамы, что вкрутить в него шланг никак не представлялось возможным. В итоге шланг был вкручен в специально расширенное отверстие, которое имелось в торцевой крышке рабочего цилиндра.

Затем заново переплел жгуты родной проводки под капотом, перекинув часть проводов со стороны на сторону. А именно – провода стартера с левой (по ходу движения) стороны на правую, а провода датчика давления масла и датчика аварийной лампы давления масла с правой на левую. Подключил тросики управления дроссельными и воздушной заслонками, навесил генератор и сотворил остальные сопутствующие мелочи вроде установки приводных ремней, шкивов и подключения топливной магистрали – здесь все прошло без проблем и запарок.

Долго мучился с выбором радиатора – старый казался недостаточным, а штатный, от грузовика, был ну очень большой и никак не хотел влезать в пространство между двигателем и «телевизором» абсолютно по всем габаритам. Подумывал даже подобрать какой-нибудь радиатор от иномарки, однако потом решил не заморачиваться и, на свой страх и риск, оставил старый, от УАЗа, трехрядный, в паре с мощным электровентилятором от Волги, успокаивая себя при этом мыслью, что практика покажет правильность выбранного решения и, если что, систему охлаждения можно будет в любой момент переделать.

Для установки радиатора с вентилятором потребовалось покромсать внутреннюю часть «телевизора» и выдумывать новую систему крепления как радиатора, так и электровентилятора. В верхний патрубок радиатора была врезана трубка с гнездом для датчика включения вентилятора, а в нижний – трубка со штуцером для слива охлаждающей жидкости из печки обогрева салона.

После всего этого, решил кардинально изменить схему вентиляторов — воткнул два вентилятора от ВАЗ — субъективно дуют сильнее, чем один волговский, и перекрывают весь радиатор.

Под занавес установки двигателя повозился с изготовлением нового тракта выхлопной системы. При этом сначала хотел разделить выхлоп от начала до конца на две ветки, однако потом решил соединить в одну. В принципе ничего сложного не было и весь процесс построения выхлопного тракта можно изложить в трех словах – примерка труб по месту, резка труб под необходимыми углами, сварка оных. После сборки выхлопного тракта заизолировал все гидравлические магистрали и жгуты электропроводки, которые проходят в непосредственной близости от выпускных коллекторов и приемных труб. Изолировал следующим образом – разрезал купленные по этому случаю топливные резиновые шланги, одевал их на магистрали и жгуты и поверх шлангов наматывал ленту из алюминиевой фольги.

Поставив на место «морду» с крыльями обнаружил, что корпус масляного фильтра не дает закрываться капоту. Каких-то пару сантиметров!.. Морочиться с переделкой масляного фильтра не рискнул – просто вырезал в капоте аккуратную дыру и примастырил колпак квадратной формы – получилось красиво, стильно и в тему.

Двигатель, после парочки неясных вспышек в цилиндрах ожил и заговорил низким утробным звуком, похожим на тот, которым заявляет о себе ГАЗ-66. Пробные заезды каких-либо ощутимых проблем в конструкции не выявили. После покраски и оформления в ГАИ переделок начнется долгая, надеюсь, эксплуатация, в ходе которой и проверю правильность или же ошибочность осуществленных работ.

В заключении хочу отметить, что ни в коем случае не претендую на исключительность, оригинальность либо идеальность тех решений, которые применил в ходе установки ГАЗовского двигателя на свой УАЗ. Поэтому с удовольствием выслушаю дельные замечания и предложения от компетентных коллег по данной теме. Пишите на «мыло» — vlood77собакаmail.ru. Правда в этот отчет не вошли ряд фотографий – обязуюсь закинуть на сайт попозже. Надеюсь, что мой отчет пригодится всем тем, кто надумает воткнуть V8 под капот УАЗа.
Удачи!!!

Джипстрой, по материалам:

Алма-Ата, Казахстан, август 2006 – февраль 2007 гг. www.vlood77

Установка на УАЗ двигателя V8 — это лучший вариант для отечественного внедорожника. Стоит отметить, что с приведенным мотором автомобиль становится проходимым и устойчивым. Далее в статье мы расскажем о том, как именно происходит смена двигателя.

Как установить на УАЗ V8 (двигатель)

УАЗ «Патриот», как и иные УАЗы, требует дополнительной «обработки напильником» сразу же после приобретения. Правда, большое количество новых автовладельцев постсоветского автомобиля ограничиваются простой протяжкой всех элементов и ликвидацией множественных «косяков», имеющихся в заводской сборке. Но самая важная проблема этой машины – нехватка мощнейшего дизеля в линейке моторов. А на что его сменить? Турбированный дизель Cummins в этом случае считается отличным вариантом.

Как только рухнул железный занавес, и в нашу страну стали поступать поддержанные иностранные автомобили, в РФ появились самоучки, которые хотели установить импортный двигатель на, в общем, внедорожники, а точнее – на УАЗ V8. «Патриотизмом» в то время даже еще и не пахло, так как жертвами многих, иногда глупых, попыток были различные УАЗы.

Их моторные отсеки занимали различные движки, притом не только иностранные, но и от советских грузовых машин и, конечно, автобусов – УАЗ с ПАЗовским двигателем либо движком от ГАЗа 66-й модели — это было естественно.

Популярные моторы для УАЗов

Самыми популярными считались (да и считаются по сей день) дизельные движки от японского производителя – «Ниссан», «Исузу», «Тойота». И на первых московских автомобильных салонах самые разные частные производители показывали образцы с этими моторами.

По прошествии некоторого времени число опытов переросло в качество, создали точные, устоявшиеся экземпляры двигателей V8 «свала» на УАЗ-469, а предприятие создало обновленную марку внедорожника. Комфортабельный и вместительный «Патриот» оснастили (кроме отечественной «бензинки») итальянским турбированным дизелем Iveco. Но это продлилось недолго – итальянский мотор убрали, оснастив машину российским дизельным агрегатом ЗМЗ-51432.

У нас в стране на УАЗ «Хантер» ставят двигатель V8

Известный отечественный автомобильный блогер aGademeG показал в своем видео спецверсию внедорожника УАЗ «Хантер» с двигателем V8. Его подготовили по заказу знакомые автомобильные механики. В эту машину установили 8-цилиндровый мотор от японского производителя, у которого мощность более 300 л. с.

Благодаря этому двигателю российский внедорожник может разогнаться до 100 кмч за 7 сек. Эти показатели дали ему возможность посоперничать даже со спортивными машинами. Во время создания спортивного варианта УАЗа «Хантер» взяли старый внедорожник, а пространство двигателя занял 8-цилиндровый мотор от концерна «Тойота».

В ходе усовершенствования автомобильные механики установили по максимуму оборотистый движок в УАЗ, тем самым решив проблемы со сцеплением, КПП и амортизаторами (так как они могли разорваться при высоких оборотах мотора). И все же все препятствия решены, и данный автомобиль с двигателем V8 выехал на испытания под Санкт-Петербург. Стоит отметить, что вместе с мотором от Toyota в усовершенствованном «Хантере» сочеталась АКПП, а сама машина стала заднеприводной.

Инструкция по установке ЗМЗ V8

Известны попытки установки V8 на УАЗ. Это кажется автовладельцам вполне приемлемым. Так как моторы от газиков 53-го или 66-го либо ПАЗа ЗМЗ 511/513 можно установить на УАЗ. Такие движки находят в консервации и просто ремонтируют. Но имеются и некоторые непонятные ситуации:

• Одна из главных – расход горючего. Существует множество записей про то, что он составляет 10-12 л по дороге.
• Следующая непонятная ситуация – это нагрев. Каким образом охлаждать это авто, на данный момент ответов мало. Многие автомобилисты говорят о применении обычного медного охлаждения в УАЗ.

Что нужно сделать, чтобы провести установку двигателя V8 на УАЗ 469

• Просверлить отверстия в кожухе сцепления.
• Снять колокола и просверлить в них отверстия к УАЗ V8.
• Далее нарезать резьбу под шпильки.
• Желательно передние опоры мотора срубить и состыковать мотор с КПП.
• Перед установкой нового двигателя следует снять радиатор и демонтировать старый мотор.

Все автолюбители указывают на то, что после установки ЗМЗ V8 на УАЗ мотор работает в несколько раз лучше стандартного — он мощнее, практичнее и в несколько раз оборотистее.
