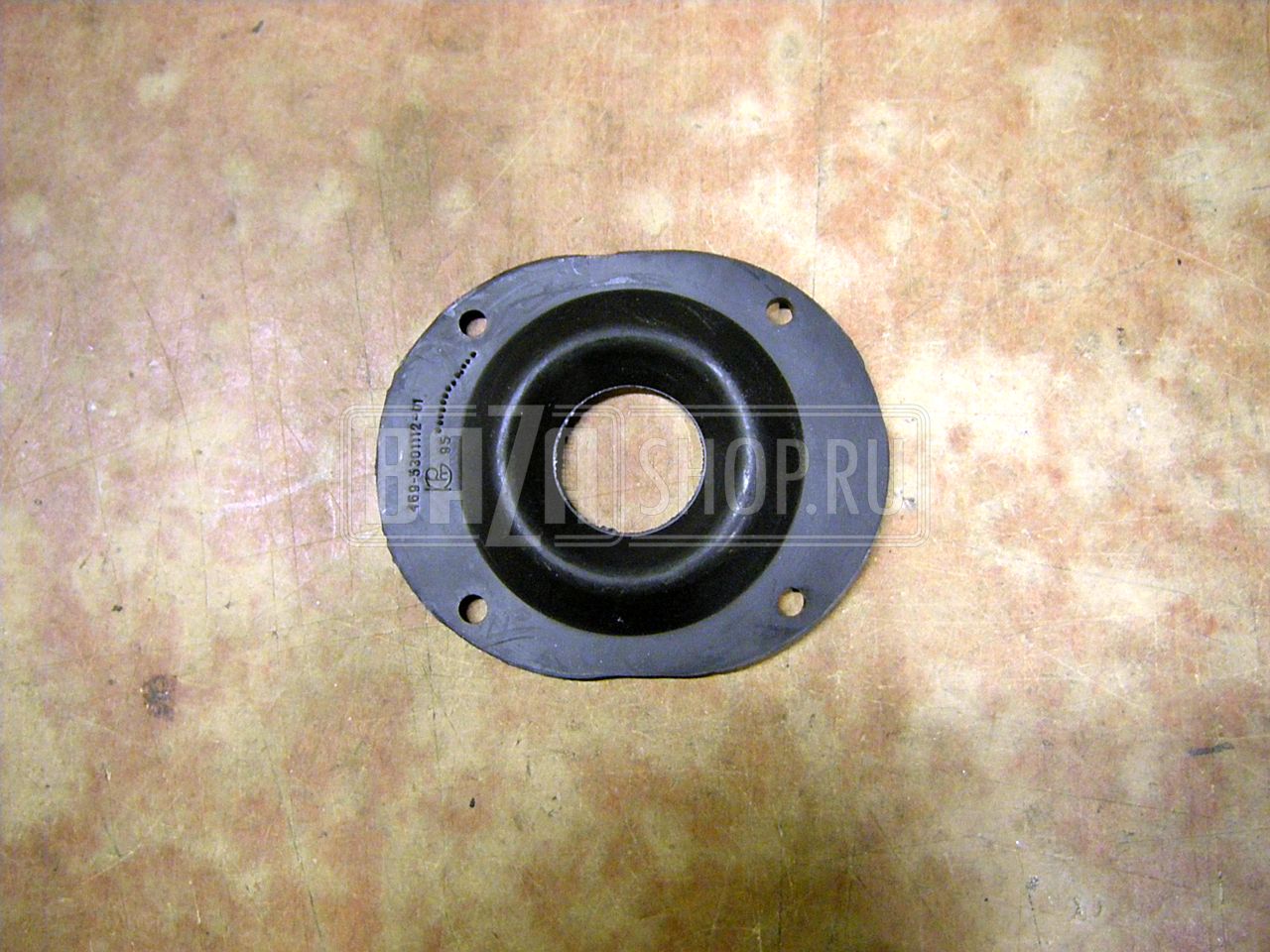

Уплотнитель щитка (рулевой колонки) Уаз 469 (Кварт) 469-5301112-01

storeНаличие в магазинах

• Интернет-магазин
• Москва, м.Дубровка

Доставка по Москве в области

• Пункты выдачи Boxberry — от 126 руб.
• Курьерская доставка — от 350 руб.

Доставка по России

• Пункты выдачи Boxberry
• Почта РФ
• ТК Энергия
• ТК СДЭК

Семейство 3151*, Hunter, 469

Семейство Patriot, 316*, 2360

Семейство 452, Буханка, 3303*

В нашем магазине запчастей для автомобилей УАЗ Вы можете купить: Уплотнитель щитка, от производителя АО Кварт (г. Казань), ( Россия ), с каталожным номером 469-5301112-01 , с артикулом производителя 0469-00-5301112-01 . Данная запчасть подходит на машины УАЗ: , Семейство 3151*, Hunter, 469 . Заказать можно с доставкой по Москве, а так же с дешевой и быстрой доставкой по России. Так же можно забрать товар из пунктов самовывоза. Другие запчасти из категории Уплотнительные элементы (Кузовные детали) и цены на них Вы можете посмотреть в каталоге нашего интернет-магазина УАЗ Моторс.

На сайте UAZBUKA.RU можно найти фото УАЗ семейства 469, на котором виден момент лобового столкновения УАЗа на скорости 50 км/ч с бетонной стеной в ВАЗовской лаборатории.

Обращает на себя внимание, что происходит с рулевой колонкой:

Рулевая колонка старого и нового образца

Кроме сомнительного аргумента про «безопасность» колонки нового образца, были мысли, что колонка с карданом позволит надёжно и без проблем работать звуковому сигналу (про самопроизвольные гудки я писал). А также, ГУРу, на который старая колонка (где нет карданчика со шлицевой) также действовала бы разрушительно. По моему мнению, в первую очередь именно из-за ГУРа конструкторы внедрили промежуточный карданчик.

Еще один бонус — вроде как короткая рулевая колонка с карданчиком позволяет лифтануть кузова без пропилов моторного щита под рулевую колонку (сам пока про «лифт» не думаю). Встречал информацию, что под лифт даже есть колонки нового образца нестандартной длины (более 790мм).

Не приобрести «короткую» рулевую колонку я просто не мог. Заказал оригинал:

Колонка рулевая УАЗ-3151,315195 в сборе под ГУР L=790мм (арт.31512-3401098-21)

Смазка в рулевой колонке вроде как отсутствовала, поэтому первым делом пришлось её смазать. Пролил машинным маслом и с концов колонки, как смог, натолкал к подшипникам смазки. Вал стал вращаться легче.

Опора колонки рулевого механизма 469/3151 в сборе с втулкой и уплотнителем (арт. 31512-3403041)

Потек редуктор гура, с начала капал а потом вовсе началась течь как из ведра, купил ремкомплект манжет и решил ремонтировать.

Раскрутил все болты все соединения и вот он на земле

Пациент. На операционном столе, посмотри что покажет вскрытие

Для начала нужно было снять сошку с вала, пришлось изготовить импровизированый сьемник (спасибо братухе )))

Разборка простая, выкрутил два болта с контергайками которые фиксируют крышки снял стопорные кольца крышек и при помощи молотка ударами по валу начал выбивать крышки, будте внимательны когда они выйдут высыпится куча роликов, важно их не потерять ето подшипники вала.

Вот снятые крышки, видим в нутри уплотнение из трех манжет две пластиковые, черная и белая и между ними резиновое кольцо

Вот они демонтированы

Снятый вал и уплотнения крышек

Заменил манжеты и глядя на крышки увидел что у них отверстия не по центру и понял что с помощью их прокручивания регулируется люфт в червячном соединени редуктора.

Дальше разобрал крышку приводного вала (вал на руль), там заменил сальник и резиновые кольцы в крышке, главное не выкручиваете вал с поршня иначе проблемы на час вам обеспечены, внури шарики которые потом установить на место проблемотично

Крышка рулевого вала с сальником

При разборе, я увидел почему началась течь, связи с тем что крышка не защещена и поподание грязи и воды сделали на вале корозию и риски, короче жопа, незнаю помогутт ли новые манжеты

Долго не думая решил изготовить защитный колпак от грязи да и если повезет от течи масла если такова будет со временем. Для етого просверлил два отверстия нарезал резьбу под винты

Вот сама крышка :))

Все собрал отрегулировал все зазоры, на глаз конечно ну и поставил на место, пока течи нет на работе гура вскрытие не отрозилось почти ни как только на слух вроде он стал меньше гудеть, но ето так на слух :))), експлуатация покажет

Цена вопроса: 500 ₽

Код 02022
Арт. 201418-П8

Цена: 3.30 руб

Добавить в корзину

Код 02718
Арт. 2206-5402254-01/56-01

Цена: 2.50 руб

Код 02719
Арт. 2206-5402254-01/56-01

Код 03571
Арт. 469-5301016

Цена: 630.00 руб

Код 03953
Арт. 3151-5325384

Цена: 187.60 руб

Код 04337
Арт. 31514-5325214

Цена: 1764.50 руб

Код 04382
Арт. 3151-5300010

Цена: 32906.80 руб

Код 04644
Арт. 3151-5325362

Цена: 1205.30 руб

Цена: 0.70 руб

Цена: 1.50 руб

Код 07480
Арт. 31514-5325214

Цена: 820.00 руб

Уплотнитель рулевого управления (щитка передка под колонку) УАЗ 469, HUNTER ** / 469-5301112-01

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа.

* Цена действительна только при заказе в интернет-магазине.

Описание

Уплотнитель рулевого управления (щитка передка под колонку) УАЗ 469, HUNTER ** / 469-5301112-01

• артикул 469-5301112-01;
• есть в наличии и доступен для покупки;
• цена по состоянию на 29.10.21 — 27 рублей;
• доставка осуществляется по всей России.

Оформите заказ на данный товар онлайн прямо сейчас!

Нужно быть авторизованным на сайте, чтобы оставить вопрос по товару.

Телефон: 8-800-700-9-554 (звонок по России бесплатный)

ПРИНИМАЕМ К ОПЛАТЕ

Заказать запчасти по VIN номеру

Чтобы подобрать запчасти по VIN-номеру, нужно авторизоваться на сайте.

Уплотнитель рулевой колонки УАЗ-469 469-5301112-01

Нет в наличии посмотреть наличие в других городах

Самовывоз со склада в городе Москва

Оплата при получении:

• Наличными
• Переводом на карту
• Банковской картой
• По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте.

Доставка курьером по Екатеринбургу и близлежащим городам

• Оплата наличными по факту получения товара
• Стоимость доставки по городу и близлежащим городам — 100-250 рублей
• Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
• Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Доставка «Почтой России»

• Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
• Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
• Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Уплотнитель рулевой колонки УаЗ-469, 3151

Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах!

Самовывоз

Самовывоз из МагазинаРосМаг Снеговая 71а, строение 4

Курьерская доставка

Доставка по городу курьером + 300 р

Доставка до транспортной компании

Доставка до транспортной компаниии отправка до адресата

Оплата наличными в нашем магазине

Оплата картой

Оплата картой через терминал или переводом

Банковский перевод

Оплата на расчетный счет предприятия

Телефон

Магазин «РосМАГ» — запчасти на отечественные автомобили

На нашем сайте вы можете купить запчасти по низким ценам для любых отечественных автомобилей.

Широкий ассортимент деталей подвески, трансмиссии и кузовных элементов.

Продукция постоянно пополняется и корректируется.

Автозапчасти, которые вы приобретаете у нас – оригинальные, соответствуют стандартам и нормам качества, сертифицированы.

Уплотнитель рулевой колонки УАЗ 452 НОВОГО ОБР. (РЕЗИНОВЫЙ)** / 3962-3401295

Уплотнитель рулевой колонки УАЗ 452 НОВОГО ОБР. (РЕЗИНОВЫЙ)** / 3962-3401295

• артикул 3962-3401295;
• есть в наличии и доступен для покупки;
• цена по состоянию на 29.10.21 — 509 рублей;
• доставка осуществляется по всей России.

Ремкомплект рулевой колонки УАЗ 452 Буханка, 469, 3151 Хантер с подшипниками (16 позиций) «Autogur73»

При покупке на 50 000 рублей, свяжитесь с нами, и получите доступ к мелкооптовым ценам

Описание запчасти

Ремкомплект — набор металлических изделий, который используют, чтобы устранить некритичные неисправности в работе агрегатов рулевого управления.

Характеристики товара

• Размеры товара в упаковке, м: 0.16х0.05х0.10;
• Вес, кг: 0.16;

Состав комплекта

• Гайка М16х1.5 — 1 шт.;
• Кольцо контактное — 1 шт.;
• Втулка изоляционная — 1 шт.;
• Винт М 5х12 — 1 шт.;
• Шайба 5 — 1 шт.;
• Шайба изоляционная — 1 шт.;
• Кольцо стопорное — 2 шт.;
• Кольцо защитное — 2 шт.;
• Пружина разжимного кольца — 2 шт.;
• Кольцо разжимное — 2 шт.;
• Подшипник 636905 — 2 шт.

Применяемость

Применяется для ремонта рулевых колонок автомобилей УАЗ 452 Буханка, 469, 315 Хантер и модификаций.

Продажа осуществляется со склада в Ульяновске. Доставка товара «Ремкомплект рулевой колонки УАЗ 452 Буханка, 469, 3151 Хантер с подшипниками (16 позиций) «Autogur73″» осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Для постоянных клиентов и оптовых покупателей сотрудничество с нами выгодно, благодаря существующей системе скидок, программу которой, вы можете узнать у наших менеджеров.

Фотография карточки товара носит информационный характер. Возможно некоторое отличие комплектности и внешнего вида оригинального товара от представленного на фото изображения. За подробной информацией по характеристикам товара обратитесь к менеджеру 8 800 200 08 73 (магазин Autogur73) звонок по России бесплатный.

Внимание! Компания УАЗ не является производителем этого товара. Этот товарный знак используется исключительно в информационных целях, чтобы показать покупателю для каких конкретно автомобилей данный товар подходит.

• артикул 469-5301112-01;
• есть в наличии и доступен для покупки;
• цена по состоянию на 30.10.21 — 27 рублей;
• доставка осуществляется по всей России.

Кожух подрулевого переключателя УАЗ 469, 3151 (к-т) (под металлическую панель) ОАО УАЗ

Назначение

Закрывает рулевую колонку и замок зажигания на автомобилях УАЗ 469, 3151 и модификации. Незаменим при установке Люксового подрулевого переключателя.

• Габаритные размеры, м: 0.175х0.195х0.09 + 0.190х0.195х0.085;
• Вес, кг: 0.14 + 0.16;
• Объем, м3: 0.0031 + 0.0031;
• Материал: пластик;
• Цвет: черный;
• Вид: «с юбкой».

• Кожух рулевой колонки УАЗ 31512 (верхний) 3151-20-3401107-10 — 1 шт.;
• Кожух рулевой колонки УАЗ 31512 (нижний) 3151-20-3401108-10 — 1 шт.

УАЗ 469, 3151 с металлической панелью.

Продажа осуществляется со склада в Ульяновске. Доставка товара «Кожух подрулевого переключателя УАЗ 469, 3151 (к-т) (под металлическую панель) ОАО УАЗ» осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

• артикул 3962-3401295;
• есть в наличии и доступен для покупки;
• цена по состоянию на 30.10.21 — 509 рублей;
• доставка осуществляется по всей России.

Пыльник рулевой колонки УАЗ 452, Буханка (под ГУР)

Вы можете заказать Пыльник рулевой колонки УАЗ 452, Буханка (под ГУР) онлайн прямо сейчас. Для этого просто отложите деталь в корзину или воспользуйтесь опцией «»»»Заказать обратный звонок»»»». С Вами сразу свяжутся наши специалисты, и проконсультируют Вас по всем вопросам!

Мы предлагаем приобрести запчасти на автомобили УАЗ, которые отличаются своей повышенной проходимостью, простотой обслуживания, а также приемлемой стоимостью комплектующих. У нас вы сможете найти широкий ассортимент таких товаров, как Бампера УАЗ, Блокировки на УАЗ и многое другое.

• наличие всех необходимых комплектующих на складе, что существенно ускоряет выполнение каждого заказа
• отсутствие посредников, поэтому наши цены всегда конкурентоспособны
• высокое качество товаров, только оригинальные запчасти
• доставка заказов по всей территории РФ

При необходимости заказчик может осуществить оплату при получении товара. Кроме того, наши клиенты всегда могут узнать актуальную информацию о наличие тех или иных запчастей. Если же вы сомневаетесь в своем выборе или не можете самостоятельно подобрать комплектующие, наши сотрудники обязательно предоставят вам профессиональные консультации и помогут осуществить выбор. Любые вопросы вы можете задать нашему менеджеру по телефону 8 (800) 100-73-96 или через форму обратной связи.

Дисковые тормоза УАЗ мост гражданский передний с суппортом ГАЗ и перфорированными дисками. на данный момент в наличии в нашем интернет-магазине и готово к отгрузке. Осуществляем доставку по России транспортными компаниями и EMS службами.

Автомобиль УАЗ 469 оборудован механическим рулевым управлением. Оно состоит из рулевой колонки, редуктора и привода. Воздействие на механизм осуществляется из кабины автомобиля с помощью рулевого колеса. В процессе эксплуатации могут возникать различные неисправности рулевого редуктора. Для восстановления его работоспособности необходим ремонт или регулировка.

Устройство рулевого редуктора УАЗ 469

Рулевой редуктор автомобили УАЗ 469 представляет собой узел, служащий для поворота передних колес автомобиля. Устройство рулевого редуктора УАЗ предусматривает снижение усилий, прилагаемых водителем к рулевому колесу при движении автомобиля.

Картер рулевого редуктора УАЗ устанавливается на раме автомобиля. Узел фиксируется с левой стороны по ходу движения. Крутящий момент от рулевой колонки к редуктору передаётся с помощью карданного вала.

Рабочая пара рулевого редуктора автомобиля УАЗ-469 состоит из глобоидального червяка и ролика двухгребневого типа. Червяк связан с валом, на который передаётся усилие рулевого колеса. Ролик устанавливается на одном валу с сошкой рулевого механизма. Таким образом, при вращении червяка ролик вместе с сошкой смещаются в определенную сторону. Для предотвращения проскальзывания вала, сошка установлена на мелкие шлицы.

При положении колёс для движения по прямой ролик должен находиться по центру червяка. Для правильности установки сошки шлицевое соединение оснащено сдвоенными единицами. Это исключает вероятность неправильной установки детали.

Ремонт рулевого редуктора УАЗ-469

В некоторых случаях может потребоваться ремонт рулевого редуктора. Для того чтобы выполнить работы по ремонту, не обязательно наличие профильного образования. С задачей справится человек, имеющий минимальные технические знания. Разборка рулевого редуктора осуществляется в следующей последовательности.

• Демонтировать редуктор с посадочного места. Для этого необходимо открутить и выбить болт, фиксирующий вал червяка в проушине крестовины. После этого открутить три болта, крепящих рулевой редуктор к раме автомобиля.
• Слить масло. Смазка деталей рулевого редуктора осуществляется маслом. Оно заливается в картер. Во избежание вытекания масла в корпусе установлены сальники. Для слива отработавшей жидкости необходимо выкрутить специализированную заглушку, расположенную на картере.
• Демонтировать сошку. Деталь жестко установлена на валу и зафиксирована гайкой. Для снятия можно использовать специализированный съемник. При его отсутствии можно сбить сошку с вала молотком. Важно не повредить резьбу вала.
• Открутить боковую крышку. Для этого необходимо открутить 4 болта, служащие для крепления крышки к корпусу.
• Демонтировать вал сошки. Деталь вынимается из корпуса редуктора вместе с роликом. Для того чтобы демонтировать вал, следует нанести по нему несколько ударов молотком из мягкого металла. Применение обычного молотка возможно только в совокупности с наставкой из алюминия или меди. Некоторые автомобилисты используют деревянную дощечку. Ее наставляют на вал и наносят удары. Таким образом, удается защитить резьбу от повреждений.
• Открутить болты крепления нижней крышки и демонтировать деталь. Под крышкой установлены регулировочные прокладки. Необходимо аккуратно демонтировать их.
• Демонтировать червячный вал.

После разборки все детали очищают от смазочного материала и металлической стружки, образовавшейся в результате трения. Проводится деффектовка деталей. Вышедшие из строя части необходимо заменить новыми. Сборка и установка узла осуществляется в обратной последовательности. После сборки необходимо провести регулировку рулевого редуктора.

Регулировка рулевого редуктора УАЗ 469

При наличии люфта в рулевом управлении, превышающего норму, необходимо в первую очередь проверить работоспособность крестовины рулевого карданного вала и шарниров рулевых тяг. Сильный износ деталей рулевого управления может привести к возникновению люфта. Если шарниры рулевых тяг и крестовина не изношены, потребуется регулировка узла.

Регулировка момента затяжки подшипников червяка

Чтобы отрегулировать момент затяжки подшипников червяка, необходимо демонтировать узел с автомобиля. После снятия рулевого редуктора необходимо неподвижно зафиксировать его. Для этого используют тиски. После этого регулировка осуществляется в следующей последовательности:

• Сливают из картера смазочный материал.
• Откручивают колпачковую гайку, закрывающую регулировочный винт.
• Демонтируют стопорную шайбу, предотвращающую самопроизвольное смещение регулировочного винта.
• С помощью специализированного съемника снять сошку с вала. При снятии детали без приспособления может понадобиться ее нагрев.
• Открутить болты крепления боковой крышки.
• Легкими ударами молотка из мягкого металла выбить сошку.
• Демонтировать нижнюю крышку.
• Удалить тонкую прокладку, установленную в месте крепления крышки.
• Установить нижнюю крышку рулевого редуктора.
• При наличии смещения червяка по своей оси следует демонтировать крышку и удалить вторую прокладку, а на ее место установить первую. Таким образом, уменьшится зазор между нижней крышкой и корпусом редуктора.
• После регулировки момента затяжки подшипников необходимо провести сборку и установку узла на автомобиль.

Регулировка зацепления червяка с роликом

При износе ролика или червяка появляется люфт в рулевом управлении. Для его устранения не требуется снятие узла с автомобиля. Регулировка осуществляется при установленном на автомобиль редукторе. Для устранения люфта необходимо:

• Установить колеса в положение, при котором транспортное средство будет двигаться по прямой.
• Демонтировать палец рулевой тяги из отверстия сошки. Для облегчения процесса демонтажа можно использовать специализированный съемник.
• Выкрутить гайку блокирующую доступ к регулировочному винту.
• Снять стопорную шайбу.
• Закрутить регулировочный винт до тех пор, пока не исчезнет люфт в зацеплении червяка и ролика.
• Установить стопорную шайбу на посадочное место.
• Установить гайку, закрывающую регулировочный винт.

После регулировки зазора в зацеплении червяка с роликом следует проверить усилие, прилагаемое к рулевому колесу. Слишком сильно закрученный регулировочный винт приведет к повышенному трению деталей рулевого редуктора и к быстрому их износу.

Перед разборкой и регулировкой редуктора следует проверить работоспособность других частей рулевого управления. Разборку и сборку узла можно провести без использования специализированного оборудования.

После правильной регулировки рулевого редуктора на автомобиле УАЗ 469 допустимый максимальный люфт должен составлять не более 10о. Превышение этого показателя свидетельствует о нарушениях в работе других частей рулевого управления.

Регулировка рулевого механизма УАЗ-469

Узлы и детали рулевого механизма УАЗ-469, запчасти: 1 — картер рулевого механизма; 2 — втулка; 3 — сальник; 4 — сошка: 5 — шайба; 6 — гайка; 7 — сальник; 8 и 14 — подшипники червяка; 9 — пробка; 10 — вал рулевого УАЗ-469 механизма; 11 — червяк; 12 — нижняя крышка картера; 13 — прокладки; 15 — ось ролика; 16 — ролик вала сошки; 17 — вал сошки с роликом н подшипником; 18 — болты крепления картера; 19 — шарнир; 20 — стопорное кольцо; 21 — защитная шайба; 22 — пружина; 23 — распорная втулка; 24 — подшипники; 25 — провод звукового сигнала; 26 — контактная втулка; 27 — винт; 28 и 29 — пластмассовые втулки; 30 — рулевое колесо; 31 — вал руля; 32 — регулировочный винт; 33 — колпачковая гайка; 34 — стопорная шайба; 35 — штифт; 36 — подшипник вала сотки; 37 — боковая крышка картера; 38 — прокладка; 39 — втулка.

В подшипники крестовины заложена смазка Литол-24 при сборке на заводе и в эксплуатации добавлять ее не требуется.

Рабочей парой рулевого механизма являются глобоидальный червяк и двойной ролик. Передаточное число рулевого механизма (среднее)—20,3.

Напрессованный на вал червяк установлен в картере рулевого механизма на двух роликовых конических подшипниках. Натяг подшипников регулируют тонкими бумажными прокладками, положенными под нижнюю крышку картера.

На валу рулевой сошки, один конец которого опирается на бронзовую втулку, а другой на роликовый цилиндрический подшипник (в боковой крышке картера), закреплен двойной ролик.

Зазор в зацеплении ролика с червяком регулируют осевым перемещением вала сошки винтом, установленным в боковой крышке картера. При перемещении вала меняется расстояние между осями ролика и червяка и изменяется зазор в зацеплении.

На шлицевом коническом конце вала сошки установлена рулевая сошка, туго затянутая гайкой.

Рулевой вал в верхней части опирается на шариковый радиально-упорный подшипник, расположенный в трубе рулевой колонки.

На конце вала крепят рулевое колесо 20 диаметром 425 мм.

Для уплотнения вала сошки и вала червяка в картер запрессованы сальники.

При обнаружении неисправностей в рулевом управлении нужно проверять не только рулевое управление, но и узлы, влияющие на его работу: ступицы колес, тормоза, передние рессоры; следует также проверять правильность установки передних колес и давление воздуха в шинах.

Рулевые тяги. На автомобиле УАЗ -451Мтяга рулевой трапеции расположена сзади передней оси, а у автомобиля УАЗ -452 — спереди.

Обе тяги снабжены наконечниками, в которых установлены пальцы 2 с шаровыми головками. Наконечники не регулируют, так как имеющиеся в них пружины 6 автоматически устраняют зазоры, появляющиеся при износе.

Продольные рулевые тяги автомобилей УАЗ -451М и УАЗ -452 одинаковы по конструкции и отличаются только длиной. Эти тяги имеют регулируемые шаровые шарниры. На рис. 2 показаны продольная тяга и детали, входящие в нее. В случае износа деталей шарнира необходимо отрегулировать затяжку шаровых пальцев следующим образом: расшплинтовать пробку на конце тяги, завернуть ее до отказа, а затем отвернуть на У12—‘Л оборота и зашплинтовать. Таким же способом отрегулировать шаровой палец и на другом конце тяги.

При Т0-1: — проверить крепление рулевых рычагов, рулевых тяг и сошки; — смазать через четыре пресс-масленки шарниры рулевых тяг. Необходимо добиваться выхода смазки наружу, чтобы убедиться, что она прошла в соединение. Если смазка не вышла, надо проверить исправность пресс-масленок и заменить неисправные.

Если и при исправной пресс-масленке смазка не проходит, то следует разгрузить шарнир или разобрать соединение и устранить причину непрохождения смазки.

Через ТО-1 выполнить работы, указанные для ТО-1, и дополнительно: — проверить и, если нужно, подтянуть крепление картера рулевого механизма; проверить состояние шарнирных соединений рулевых тяг; — проверить люфт рулевого колеса.

При Т0-2: — подтянуть гайку крепления рулевой сошки и гайки крепления картера рулевого механизма к продольной балке рамы. Перед подтяжкой гаек картера следует отпустить гайки стремянки крепления рулевой колонки; — проверить состояние головок рулевых тяг, исправность их уплотнений. Если необходимо, расшплинтовать и подтянуть гайки пальцев рулевых тяг; — проверить крепление рычагов рулевых тяг; проверить и отрегулировать рулевое управление. Через ТО-2 выполнить работы, указанные для ТО-2, и сменить смазку в картере рулевого механизма.

Для слива масла из картера отвертывают пробку сливного отверстия из нижней части картера.

Снятие и разборка рулевого механизма

Для ремонта рулевого механизма необходимо снять его с автомобиля и разобрать.

После разборки и промывания деталей нужно проверить их состояние (износ) и выявить пригодность для дальнейшей работы.

Если у рабочей пары рулевого управления — червяка и ротика помимо значительного износа рабочей поверхности нитки появились раковины, вмятины или отслоение, ее заменяют на новую; при заметном сдвиге шлицев в соединении вала с сошкой, а также в случае смятия конусной поверхности у шарового пальца и сошки их также заменяют новыми.

Рулевой механизм снимают в следующей последовательности.

Отвернуть гайку крепления сошки руля и снять съемником сошку.

Снять хомут .крепления переключателя указателя поворота на рулевой колонке, снять щиток приборов и переключатель указателей поворота вместе с пучком проводов и опустить переключатель на пол кузова.

Отъединить провод сигнала от соединительной муфты.

Снять кнопку сигнала, вынуть контактную чашку кнопки, пружину и седло пружины кнопки.

Отвернуть винты крепления контактной пластины кнопки сигнала, снять контактную пластину вместе с изолятором и проводом и вынуть пружину.

Отвернуть на 2—3 нитки гайку крепления рулевого колеса. Пользуясь съемником, сдвинуть с конуса вала рулевое колесо, а затем снять его.

Снять стремянку крепления рулевой колонки, регулировочные прокладки и резиновую втулку стремянки.

Снять коврик пола, уплотнитель пола и прижимное кольцо уплотнителя рулевой колонки.

Отвернуть болты крепления картера к кронштейну рамы и снять рулевой механизм (вниз под раму).

Разборку рулевого механизма выполняют в следующей последовательности.

Отвернуть пробку сливного отверстия картера и слить масло.

Ослабить затяжку болта зажимного хомута и снять трубу колонки и зажимный хомут.

Отвернуть контргайку регулировочного винта вала сошки и снять стопорную шайбу.

Снять боковую крышку картера вместе с валом сошки и прокладкой.

Вывернуть из боковой крышки регулировочный винт и вынуть вал ссшки.

Осторожно (не повреждая регулировочных прокладок) снять крышку с уплотнительным кольцом, пружиной и опорной шайбой пружины, прокладки, наружное кольцо нижнего подшипника и сепаратор с роликами. Вынуть из картера рулевой вал с червяком в сборе ‘и сепаратор с роликами верхнего подшипника.

Выпрессовать из картера наружное кольцо верхнего подшипника и сальник вала сошки, если требуется его замена.

При наличии большого износа выпрессовать втулку вала сошки из картера.

Если необходимо заменить ролик вала сошки, рассверлить головку оси и выпрессовать ось. После установки нового ролика на место вставить вынутую ось и заварить ее на валу дуговой электросваркой.

Снять с верхнего конца трубы колонки руля пружину, разжимное кольцо и выпрессовать подшипник.

Сборка и установка рулевого механизма

Сборку рулевого механизма выполняют в порядке, обратном разборке. При этом необходимо учитывать следующее.

После установки нового червяка на вал торец вала должен совпадать с торцом выточки в червяке; отклонение не должно превышать 0,25 мм.

Подшипники червяка регулировать бумажными прокладками (толстыми и тонкими), установленными под крышку картера рулевого механизма.

При установке вала рулевой сошки в картер цилиндрическую часть вала и ролик смазать трансмиссионным автомобильным маслом.

В собранном рулевом механизме биение вала рулевого колеса на шейке под шариковый подшипник должно быть не более 2 мм.

Устанавливают рулевую колонку на автомобиль в порядке, обратном снятию. При этом в первую очередь затягивают болты крепления картера рулевого механизма к кронштейну рамы, а затем гайки стремянки крепления колонки руля к кронштейну. Если после затяжки болтов между резиновой подушкой, надетой на трубку колонки, и кронштейном крепления колонки появится зазор, то его устраняют установкой регулировочных прокладок.

Нельзя устранять зазор притягиванием трубы стремянкой. Это вызовет изгиб трубы и рулевого вала и нарушение нормальной работы подшипников.

При смещениях колонки в сторону продолговатые отверстия в кронштейне крепления колонки позволяют закрепить ее в новом положении.

При необходимости допускают распиливание отверстий.

Регулировка рулевого механизма

При правильной регулировке зацепления рабочей пары рулевого механизма люфт рулевого колеса при езде по прямой должен отсутствовать. При повороте рулевого колеса в любую сторону на 45° и более появляется зазор в зацеплении червяка с роликом вала. При дальнейшем вращении рулевого колеса зазор в зацеплении, постепенно увеличиваясь, доходит в крайних положениях ролика до 30° поворота рулевого колеса.

В процессе эксплуатации автомобиля изнашиваются рабочая пара рулевого механизма, подшипники червяка и другие детали рулевого управления.

Вначале появляется повышенный зазор в зацеплении червяка и ролика, а позже — повышенное осевое перемещение червяка.

Появление повышенных зазоров в рулевом механизме вызывает нарушение его регулировки и ведет к потере безопасности движения автомобиля.

Поэтому следует периодически проверять зазор в зацеплении рабочей пары рулевого механизма и осевое перемещение червяка и устранять их регулировкой.

Зазор в зацеплении рекомендуется проверять после пробега автомобилем первой 1000 км, а затем при каждом ТО-2.

Состояние рулевого механизма считают нормальным и не требующим регулировки, если свободный ход на ободе рулевого колеса в положении движения по прямой не превышает 40 мм.

Если люфт рулевого колеса будет более указанного, то, прежде чем приступить х регулировке рулевого управления, необходимо убедиться в плотности затяжки болтов крепления картера рулевого механизма, исправности шарнирных соединений, плотности посадки сошки на валу.

Регулировку начинают с проверки осевого зазора в подшипниках червяка.

Для этого необходимо: — поставить колеса в положение езды по прямой; — приложив палец к нижнему торцу ступицы рулевого колеса и трубе колонки, поворачивать рулевое колесо в обе стороны на некоторый угол. При наличии износа подшипников червяка будет ощущаться пальцем осевое перемещение ступицы рулевого колеса относительно трубы.

Если осевое перемещение отсутствует, то регулируют только зацепление рабочей пары рулевого механизма.

Регулировка зацепления рабочей пары рулевого механизма. При появлении зазора в зацеплении рабочей пары его регулируют за счет перемещения вала сошки вдоль оси (не снимая рулевого управления с автомобиля).

Порядок регулировки следующий.

Поставить передние колеса автомобиля в положение движения по прямой.

Отъединить продольную рулевую тягу от рулевой сошки.

Отвернуть контргайку регулировочного винта и снять стопорную шайбу.

Вращать ключом регулировочный винт по часовой стрелке до устранения зазора в зацеплении червяка с роликом.

Надеть стопорную шайбу. Если отверстие в шайбе не совпадает со штифтом, повернуть регулировочный винт так, чтобы отверстие шайбы совпало со штифтом.

Навернуть контргайку на винт. Проверить, покачивая рукой сошку, правильность выполненной регулировки. Перемещение конца рулевой сошки не должно превышать 0,3 мм.

Установить шаровой палец в отверстие сошки, навернуть гайку и зашплинтовать.

Регулировка подшипников червяка. После длительной эксплуатации автомобиля в рулевом механизме появляются зазоры в подшипниках червяка.

Для устранения осевого перемещения червяка нужно снять рулевой механизм с автомобиля и отрегулировать подшипники. Снятие рулевого механизма необходимо для проверки правильности выполненной регулировки и замера величины усилия проворачивания вала с червяком.

Регулировку выполняют уменьшением числа бумажных прокладок, установленных под нижней крышкой картера, в следующей последовательности.

Снять рулевой механизм с автомобиля, как было указано выше.

Слить масло из картера рулевого механизма, разобрать механизм и промыть его детали.

Установить в картер рулевой вал с червяком и подшипниками.

Установить нижнюю крышку картера, предварительно вынув тонкую регулировочную прокладку. Затянуть болты крепления крышки и закрепить на валу рулевое колесо. Проворачивая рулевое колесо, чтобы ролики подшипников заняли правильное положение, проверить червяк на отсутствие осевого перемещения.

Если люфт не устранен, снять толстую прокладку крышки картера, а тонкую установить на место.

После устранения люфта проверить, пользуясь приспособлением, правильность затяжки подшипников. Усилие, необходимое для проворачивания вала с червяком, приложенное на радиусе 212,5 мм, должно быть в пределах 0,22—0,45 кГ (без установленного вала сошки).

Осевая игра вала в подшипниках при этом должна отсутствовать.

Усилие, необходимое для проворачивания вала с червяком, находящимся в зацеплении с роликом вала сошки (при положении рулевой сошки для движения по прямой), приложенное на радиусе 212,5 мм, должно быть в пределах 0,9—1,4 кГ при проверке без сальников.

В среднем положении ролика (в пределах 45° поворота червяка в ту или другую сторону) зазор в зацеплении должен отсутствовать.

После регулировки подшипников червяка установить в картер вал сошки и боковую крышку и отрегулировать зацепление червяка с роликом.

При правильно отрегулированном зацеплении свободный ход на ободе рулевого колеса (при неподвижных колесах) должен быть в пределах 10—15 мм.

Регулировка зацепления ролика с червяком автомобилей семейства УАЗ-31512 проводите в следующем порядке:

• Установите рулевое колесо в положение, соответствующее движению автомобиля по прямой.
• Отсоедините рулевую тягу от сошки.
• Отверните гайку 33 (см. рис. 214) и снимите стопорную шайбу 34 с регулировочного винта 32.

Проверьте усилие, необходимое для проворачивания рулевого колеса. Рулевое колесо должно свободно проворачиваться от среднего положения, соответствующего движению по прямой, при усилии 9-16 Н (0,9-1,6 кгс), приложенном к рулевому колесу.

При отсутствии специального приспособления для проверки усилия, необходимого для проворачивания рулевого колеса, используйте динамометр.
