Электровентилятор на уаз патриот 409 двигатель вместо вискомуфты

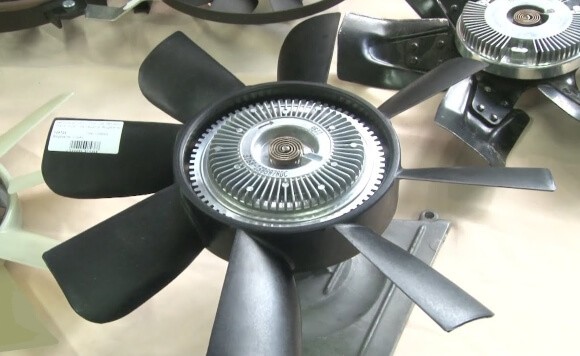

В системе охлаждения двигателя УАЗ Патриот присутствует такой элемент, как «вискомуфта» или, как еще иногда её называют, «гидромуфта» — на которой расположен вентилятор. Она необходима для защиты от перегрева и включается в работу только в том случае, когда температура двигателя начинает выходить за пределы рабочей.

Вискомуфта на УАЗ Патриот устроена таким образом, что она соединена с коленчатым валом двигателя не жетско, а через специальные диски, между которыми находится рабочая жидкость. При запуске холодного мотра вискомуфта крутится с очень малой скоростью, гораздо меньшей, нежели количество оборотов двигателя.

Затем, по мере прогрева мотора, металлическая пластина в передней части вискомуфты нагревается от радиатора и выгибается наружу, чем освобождает специальный шарик, закрывающий отверстие во внутреннем диске. Получается — рабочей жидкости больше некуда деваться и она остается между дисками.

Рабочая жидкость применяется специальная, так называемая «дилатантная», на основе силикона. При нагревании и перемешивании она расширяется и становится больше похожа на густой клей. Далее, скорость вращения вентилятора растет, чтобы в конечном итоге сравняться со скоростью вращения коленвала. Исправная муфта при заглушенном двигателе проворачивается с небольшим усилием.

Плюсы и минусы вискомуфты

Начнем с минусов, ведь именно из-за них владельцы предпочитают ставить электровентиляторы на УАЗ Патриот вместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов.

Помимо этого, есть и другие минусы:

• Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
• Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
• Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
• Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.
• Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.

https://youtube.com/watch?v=7kYOBaPBKo0%3Ffeature%3Doembed

А какие плюсы?

• Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
• Ставится на УАЗ Патриот с завода, поэтому вам не придется ничего дорабатывать в случае её замены.
• Не создает нагрузку на электрическую часть автомобиля.

Как видите, минусов у вискомуфты больше, поэтому многие владельцы Патриотов со временем приходят к мысли о её замене на электровентиляторы.

Как снять вискомуфту

Обычно, вискомуфта с автомобиля УАЗ Патриот снимается не сложно, хотя если устройство давно не снималось и болты «закисли» — может понадобиться молоток. Итак, последовательность действий следующая:

• Для начала снимается кожух вентилятора (диффузор). Используя небольшую плоскую отвертку удалите штифты распорных зажимов, расположенных на верхней части диффузора, и извлеките зажимы. После этого кожух удаляется из подкапотного пространства через верх.
• Откручивается гайка крепления вентилятора к ступице помпы. Тут без рожкового ключа «на 32» не обойтись. Внимание, гайка имеет левую резьбу, то есть откручивать нужно в правую сторону (если смотреть на переднюю часть автомобиля).
• Обязательно зафиксируйте приводной ремень, нажав на него рукой в промежутке между шкивом «виски» и шкивом ГУРа. В противном случае гайку открутить не получится. Если и после этого гайка не откручивается, попробуйте сорвать её резкими ударами молотком по ключу.
• Немного открутите гайку и, удерживая её ключом, вращайте крыльчатку вентилятора для его демонтажа. Имейте ввиду, вентилятор весит не мало, поэтому делайте все осторожно.
• Снимите вентилятор и извлеките вискомуфту, путем откручивания четырех крепежных болтов по периметру.

https://youtube.com/watch?v=Pvs5vdulFEE%3Ffeature%3Doembed

Электровентилятор перекрывает все те минусы, что были у вискомуфты. После его установки сложно будет не заметить следующие улучшения:

• Перестанет перегреваться двигатель в пробках.
• Вы можете принудительно включить электровентиляторы на полную мощность в любой момент, даже стоя на месте, либо запрограммировать их включение по температуре.
• Электровентилятор не будет отнимать мощность у мотора.
• Можно установить сразу два электровентилятора для надежности, если один из них сломается или его будет недостаточно для нормального охлаждения — его роль будет выполнять другой.
• Открывается доступ к роликам и ремням.

С завода на УАЗ Патриот с кондиционером перед радиатором кондиционера (со стороны улицы) ставится так называемая «спарка» — два электровентилятора в пластиковом корпусе. Но на основной радиатор они влияют слабо, да к тому же издают сильный шум. Поэтому, если вы уже надумали ставить электровентиляторы вместо вискомуфты, можете смело их снять.

Для установки электровентилятора совсем не обязательно посещать сервис, все можно сделать самостоятельно в домашних условиях. Прежде всего, необходимо подобрать или изготовить базу для электровентиляторов (раму или «экран»), подходящую под размер радиатора охлаждения мотора.

Размеры самодельного экрана, чтобы точно нигде ничего не задевало о кузов

Закрепите вентиляторы на раме с помощью шпилек, все зазоры между электровентилятором и рамой закройте при помощи дверных уплотнителей — это необходимо, чтобы создать направленный поток холодного воздуха для эффективного обдува радиатора. Штатный пластиковый (или железный) кожух вентилятора вискомуфты нужен ровно для того же самого.

Электровентиляторы можно подобрать от другого автомобиля, возможны различные варианты, выбирайте самый доступный для вас. Как вариант, за основу можно взять электровентиляторы от автомобиля Тойота «Селика», заказав их доставку с Владивостока, как это сделал человек из видео.

Также подходят следующие электровентиляторы: «Termal 404615S» — аналоги: «Nissens 85616», «Sat ST-DTW1-201-0». Электровентилятор от «Волги» или «ВАЗ 2110». В некоторых случаях изготавливать самодельный экран не нужно, все встает на «родные» крепления. В случае с «Termal 404615S» ничего переделывать не придется.

https://youtube.com/watch?v=zG6KRJySrzs%3Ffeature%3Doembed

Самый лучший способ монтажа электровентиляторов — такой, при котором все подключается к разъемам штатных электровентиляторов, тогда не потребуется покупки дополнительного оборудования, такого как:

• термореле;
• несколько метров кабеля с толстым сечением;
• железная вставка в патрубок термостата для термореле;
• датчик температуры.

Вам всего лишь нужно будет настроить в блоке управления двигателем температуру включения электровентиляторов (сделать её ниже), ибо с завода эти значения слишком завышены. Рекомендуется заменить термостат на новый, с более низкой температурой открытия. На этом процедуру замены вискомуфты на электровентиляторы можно считать оконченной.

Поделиться с друзьями:

Как известно, завтра наступит весна!)

А мой патриот всю зиму проходил без вискомуфты, прикрывал двигатель от переохлаждения картонками, и в последние недели-шторкой «жалюзи».

Решил поставить спарку вентиляторов вместо вискомуфты. Приобрел вентиляторы от шнивы 2123 по цене 2800 руб.

Как оказалось, спарка шире радиатора на 3 см, и крепить ее не за что! Металла подходящего у меня нет. После некоторых раздумий решил изготовить переходную плиту из 10мм фанеры.

Побрызгал фанерку черной краской- ничего так- гламурненько получилось!

Затем притянул спарку к плите 6-ю болтами

И воткнул все это хозяйство на место кожуха крыльчатки вискомуфты.

Как только подойдут заказанные различные деталюшки (термодатчики, релюшки, тройники, разьемы) -займусь подключением. За основу взял эл.схему с драйва- немного только доработал. Вентиляторы будут работать в двух режимах- последовательно или паралельно. И режим максимальных оборотов при принудительном включении! Иными словами, при температуре ож 82-87° оба вентилятора, включенные последовательно крутятся со средними оборотами. При росте температуры до 87-92° оба переходят на максимальные обороты. Отдельной кнопкой из салона можно будет включить максимальные обороты обоих вентиляторов в любое время.

У меня на газ-3110 стоит такая же схема, только простая, с одним односкоростным эл.вентилятором и термодатчиком на 87-92°. Во время движения на трассе летом(скорость предпочитаю-120 км/час) вообще не включается. Но стоит при остановке заглушить двигатель, через несколько секунд врубается и орет, как реактивный двигатель (секунд 30)!)))

УАЗ Патриот — замена вискомуфты электровентиляторами

Вискомуфта на УАЗ Патриот устроена таким образом, что она соединена с коленчатым валом двигателя не жетско, а через специальные диски, между которыми находится рабочая жидкость. При запуске холодного мотра вискомуфта крутится с очень малой скоростью, гораздо меньшей, нежели количество оборотов двигателя.

Затем, по мере прогрева мотора, металлическая пластина в передней части вискомуфты нагревается от радиатора и выгибается наружу, чем освобождает специальный шарик, закрывающий отверстие во внутреннем диске. Получается — рабочей жидкости больше некуда деваться и она остается между дисками.

Про электровентилятор

Как снять шкив вентилятора на змз 409

Для охлаждения радиатора используется вентилятор с приводом от коленчатого вала двигателя через специальную муфту. При длительных нагрузках и повышенной температуре воздуха производительности крыльчатки не хватает для отвода тепла.

Узнайте как установить электровентилятор на уаз патриот вместо вискомуфты.

Установка электровентилятора на УАЗ Патриот вместо вискомуфты позволяет увеличить воздушный поток, протягиваемый через соты радиатора, и улучшить температурные параметры работы силового агрегата в условиях повышенной нагрузки.

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

Дополнительной проблемой является безопасность конструкции. В центре муфты располагается биметаллическая пластина, управляющая перепускным клапаном.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Вискомуфта вентилятора охлаждения

Изменение скорости вращения вентилятора производится плавно, бесступенчато, мгновенного включения и выключения вентилятора с вискомуфтой никогда не происходит

В полноприводной трансмиссии легковых транспортных средств с продольным положением двигателя стандартной вязкостной муфтой выполняются функции эрзац-дифференциала или специального блокировочного элемента, дополняющего обычный дифференциал. Тем не менее, с конструктивной точки зрения устройство представлено множеством круглых ведущих и ведомых пластинчатых элементов с выступами и отверстиями, которые располагаются внутри полностью водонепроницаемого корпуса, наполненного дилатантной жидкостью.

Скорость вращения вентилятора зависит от нагрева двигателя: чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При отсутствии или незначительном объёме автомобильного масла внутри рабочей камеры наблюдается свободное вращение приводного диска. Только в процессе постепенного прогрева двигателя и повышения температурного режима тосола происходит нагрев биметаллической пластины и её расширение, что вызывает раскрытие впускной клапанной системы, проникновение рабочей жидкости внутрь камеры и увеличение скорости вращательных движений вентилирующей крыльчатки. При уменьшении сцепляющего коэффициента заметно увеличивается разница в частоте вращения корпуса и приводного вала вискомуфты, что замедляет работу вентиляторной крыльчатки.

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

• зависимость интенсивности обдува радиатора от оборотов силового агрегата;
• корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
• нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
• из-за постоянного отбора мощности незначительно увеличивается расход топлива;
• увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
• замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
• шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
• повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
• конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

Достоинства электровентилятора вместо вискомуфты

Используйте электровентилятор вместо вискомуфты.

Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

• обеспечение заданной температуры мотора вне зависимости от частоты вращения коленчатого вала;
• стабильное охлаждение силового агрегата при работе на холостом ходу (без движения или при перемещении на низкой скорости);
• возможно принудительное включение электрического двигателя тумблером, выведенным в салон машины;
• допускается установка 2 вентиляторов (для повышения надежности конструкции и улучшения обдува радиатора).

Снятие вискомуфты

Последовательность действий при снятии вязкостной муфты с бензинового силового агрегата ЗМЗ-409, установленного на автомобиле УАЗ Патриот:

• Демонтировать направляющий диффузор, расположенный вокруг крыльчатки. Для крепления узла используются распорные зажимы, которые удаляются жалом плоской отвертки. Корпус дефлектора извлекается из зазора между двигателем и радиатором вверх.
• Для снятия крыльчатки потребуется ключ с размером зева 32 мм. Возможно применение стандартного накидного ключа или головки. Поскольку гайка имеет левую резьбу (для повышения безопасности при эксплуатации), то инструмент поворачивается вправо (если смотреть со стороны радиатора автомашины). Для исключения прокручивания муфты требуется нажать на поликлиновый ремень рукой (в зазор между шкивом муфты и приводным колесом насоса гидравлического усилителя рулевого управления).
• Открутить рабочее колесо при помощи ключа или вручную. Поскольку элемент имеет большой вес, то важно не уронить деталь в зазор между мотором и радиатором. При падении возможно повреждение трубок радиатора острыми лопастями крыльчатки.
• Допускается снятие муфты вместе с передней крышкой двигателя ЗМЗ-409, которая крепится к передней части блока и крышке головки на 6 болтах. Вместо штатной детали устанавливается алюминиевая панель от мотора ЗМЗ-406, которая отличается отсутствием крепежных точек для вязкостной муфты. При монтаже необходимо заменить прокладки и протереть сопрягаемые поверхности от остатков моторного масла. Болты затягиваются в последовательности, указанной в инструкции по ремонту силового агрегата.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

Чтобы ключ подошёл, его концы можно обточить болгаркой

Прижать ремень нужно между шкивом виски и шкивом ГУРа

Ключ вставить сверху между двумя лопастями

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

• Разбирается демонтированная из водяного насоса вязкостная муфта.
• Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
• Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
• С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
• После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Установка электрического вентилятора

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Для охлаждения применяется 2 вентилятора от Газели или от «классических» моделей ВАЗ. При покупке крыльчатки следует учитывать направление потока воздуха, создаваемого лопастями. Дополнительно необходимо заменить датчик в корпусе термостата, который активирует работу электродвигателей.

Установить электровентилятор очень просто.

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Отмечены случаи применения вентилятора от Ховер (каталожный номер 1308100К00В1), который оборудован дополнительным сопротивлением для получения 2 частот вращения крыльчатки. Изделие поставляется вместе с пластиковой рамкой, которая устанавливается на радиатор УАЗ Патриот с небольшими доработками.

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

Для фиксации используются металлические пружинные защелки от блока отопления салона на «классических» моделях ВАЗ. В деталях сверлятся отверстия для болтов, которыми скобы притягиваются к рамке радиатора. Нижняя часть рамки вентилятора удерживается штатными кронштейнами, прикрепленными к корпусу радиатора.

По бокам остаются щели, которые закрываются уплотнительным кантом. Для подключения к бортовой сети используется штекер питания вентиляторов кондиционера, включение происходит при температуре 97°С.

Схема коммутации обеспечивает получение одной частоты вращения крыльчатки. Для получения второй ступени производительности требуется подсоединение к штекеру питания дополнительного вентилятора климатической установки.

Преимуществом использования китайского изделия является снижение уровня шума и вибраций, повышение нагрузки на бортовую электрическую сеть не отмечается. Допускается доработка изделия путем установки контроллера плавного разгона вентилятора.
