Электроподогреватель двигателя для уаз 469

Порядок установки подогревателя 220 В

Самым простым решением установить подогреватель является обращение на сервисную станцию. Стоимость работ в этом случае не превысит 1,5 тыс. руб. Однако, на практике самостоятельная установка не является более сложной задачей, чем завести двухтактный двигатель.

В общем виде алгоритм работ для установки подогрева двигателя для легковых авто выглядит так:

• Слив антифриза . Весь объем удалять не нужно – сливается порядка 2 литров со сбором в отдельную емкость.
• Отсоединяются гибкие патрубки в месте установки.
• Устанавливается подогреватель с подсоединением к замкнутому контуру, с соблюдением конструктивных особенностей.
• Конечная сборка . Этап предусматривает надежную фиксацию патрубков, розетки обеспечения питания.
• Пополнение уровня охлаждающей жидкости .

На завершающем этапе необходимо проверить не только работоспособность устройства, но и нормальное функционирование системы охлаждения в целом. После этого будьте уверены – машина готова к зимней эксплуатации.

ВНИМАНИЕ ! Монтаж электроподогревателя Сибирь на автомобили УАЗ с карбюраторным двигателем УМЗ 414,417,421 рекомендуется прово-дить специалистами на станции технического обслуживания.

Перед началом монтажа и эсксплуатации электроподогревателя Сибирь внимательно прочтите руководство по монтажу.

Комплект поставки электроподогревателя :

Виды подогревателей, особенности

Компания предлагает на выбор ряд моделей с разной конструкцией и техническими характеристиками. В большинстве случаем устройства предназначены для использования на отечественных легковых и грузовых авто – ВАЗ, ГАЗ, УАЗ, «ГАЗель» и пр. Но при этом установка подогревателя «Альянс» вполне возможна и на иномарки.

Каталог предпусковых подогревателей этой компании включает в себя модели:

«Альянс-2-ПЦ»

Единственная в перечне модель резервуарного типа, в конструкцию которой входит насос, обеспечивающий циркуляцию охлаждающей жидкости по системе во время работы подогревателя. Благодаря этому обеспечивает более равномерный прогрев блока цилиндров. Оборудование имеет вертикальное исполнение. Мощность нагревательного элемента составляет 2 кВт;

Эта модель бывает двух типов – на 1,5 и 2,0 кВт. Внешне он идентичен модели с помпой, но насоса у этой версии нет. Циркуляции жидкости – самотечная;

Горизонтальная модель проточного типа с перпендикулярным расположением выводов. Предназначена для установки на авто, в конструкции которых используется укороченный патрубок обратки системы охлаждения и угловой подвод подачи антифриза на корпус термостата (ВАЗ классических моделей и некоторые переднеприводные модели). Мощность нагревательного элемента составляет всего 0,7 кВт, поэтому он больше годиться для поддержания температуры, а не нагрева охлаждающей жидкости;

«Альянс-08» и «08 Универсал»

Проточная модель с горизонтальным положением выводов. Первая версия предназначена для установки на автомобили ГАЗ, вторая же – универсальная и может использоваться на иномарках. Мощность нагревателя – 0,8 кВт;

Горизонтальная модель резервуарного типа с перпендикулярными выводами и мощностью 3 кВт. Этот обогреватель рассчитан на использование с двигателями грузовых авто;

Тип устройства сказывается на принципе работы. Если с резервуарным подогревателем, оснащенным помпой, все понятно – при включении насос обеспечивает циркуляцию, то самотечные следует рассмотреть подробнее, поскольку схема его функционирования достаточно интересна.

Пример самодельного подогревателя

Принцип действия подогревателя основан на свободной циркуляции охлаждающей жидкости в замкнутом контуре системы охлаждения. Устройство для нагрева жидкости встраивают параллельно радиаторам. Ускоренную циркуляцию жидкости обеспечит дополнительный насос, где естественной скорости движения жидкости будет не достаточно. Для того чтобы изготовить электроподогреватель двигателя собственными силами, потребуются:

Для собранной конструкции требуется обеспечить установку под наклоном. Это обеспечит возможность движения антифриза. Дополнительно, прежде как установить подогреватель, обеспечивают его тепловую изоляцию.

Конструкция и принцип работы

Конструкция устройства «Альянс 1,5» состоит из корпуса с двумя выводами – подающим боковым и отводящим центральным. Этот корпус и играет роль резервуара, поэтому внутри него помещен нагревательный элемент. Выводы ТЭНа проходят через нижнюю крышку, где он подключается к питающему кабелю. Дополнительно в конструкции применяется термостат, который включает/выключает прибор при достижении определенной температуры (верхний предел составляет 85 град. С, а нижний – 50 град. С).

Чтобы обеспечить самотечное движение охлаждающей жидкости, в подводном выводе установлен шариковый клапан.

Работает все так: изначально клапан открыт, поэтому резервуар заполняется антифризом из системы. По мере нагрева ОЖ нагревательным элементом, она начинает расширяться, в результате чего клапан перекрывает подачу. Дальнейшее расширение приводит к тому, что уже нагретый антифриз выталкивается через центральный (сточный) вывод. Внутри корпуса происходит падение давления и клапан снова открывается, запуская очередную порцию ОЖ.

Что касается проточных моделей, то представляю они собой обычную трубку, в которую установлен нагревательный элемент. В таких устройствах самотечная циркуляция осуществляется за счет разницы температуры.

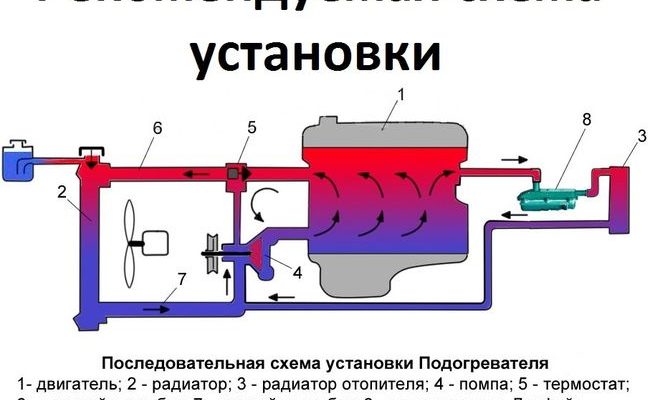

Схемы подключения

Для каждого типа модели имеется своя схема подключения, которой обязательно нужно следовать, иначе циркуляция антифриза не будет обеспечиваться (касается самотечных моделей).

Вариантов врезки подогревателя в систему может быть несколько. К примеру, на некоторых автомобилях используется классическая схема подключения, при которой подача жидкости осуществляется с отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет на верхний патрубок, идущий от радиатора (врезка осуществляется при помощи тройника).

Но чаще применяется несколько другая схема подключения. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров. Для такого подключения в комплекте с устройством идет штуцер-тройник. Он вворачивается вместо термодатчика. Сам датчик затем вкручивается в торец штуцера, а патрубок от подогревателя надевается на боковой вывод тройника.

Что касается проточных моделей, то их монтаж значительно легче, поскольку они просто врезаются в требуемый патрубок системы охлаждения.

В целом проведение монтажных работ трудностей вызвать не должно, поскольку переделывать ничего не нужно, достаточно лишь правильно сделать врезку.

Напоследок немного об эксплуатации устройства. После подключения подогревателя к системе охлаждения сам прибор (резервуарного типа) необходимо закрепить на двигателе (для этого в комплекте имеется кронштейн)

Все патрубки и проводку, идущую от оборудования следует прокладывать так, чтобы они не касались подвижных и сильно разогревающихся в процессе работы силовой установки элементов.

Все модели «Альянс» хоть и оснащены термостатом, но надеяться только на него не стоит. Поэтому подключать к питанию прибор лучше через переходник с таймером.

Как поставить подогреватель двигателя на уаз 469

Если я правильно понял, то у тебя сейчас подключено, как на этом рисунке . Забор ОЖ со сливного крана на блоке под коллектором, а подача в «подачу» печки.

А при включении подогревателя ты закрываешь кран(я нарисовал его), что бы теплая ОЖ шла не через печку, а сразу в блок через краник под циферкой №2 . И тройник(я нарисовал) должен быть расположен именно так, как и нарисован (отводом вниз и отвод направлен именно в эту сторону) .

То есть, Забор ОЖ с блока (сливной краник), а подача тёплой ОЖ в обратку печки . Как на этом рисунке .

Если так, то куда отвод тройника повернуть . Как по №1 или под№2 (номера нарисованы) .

№1- верхний патрубок радиатора, №5 -Термостат, №2 — нижний патрубок радиатора, №3 — Сливной краник в блоке двигателя, №4 — Тонкая трубка заливной горловины радиатора. К этой трубке подсоединен шланг от расширительного бачка.

Есть 4 варианта:

1 вариант: забор ОЖ с нижнего шланга радиатора через тройник, подача ОЖ в блок двигателя в сливную пробку через штуцер.

2 вариант: забор ОЖ со сливной пробки блока двигателя через штуцер, подача ОЖ в шланг «подачи» печки. Но, я слышал, что при таком варианте подключения возможна потеря эффективности работы печки салона .

3 вариант: забор ОЖ сделать из под датчика указателя температуры (аварийного) через переходник. Подача нагретой ОЖ в блок двигателя через штуцер, где сейчас стоит сливной краник. Подогреватель необходимо разместить как можно ниже относительно сливного крана.

4 вариант: Забор ОЖ с сливной пробки блока двигателя через штуцер, подача нагретой жидкости в обратку печки. Врезанный в обратку тройник сделать отводом вверх, чтобы ОЖ текла в сторону помпы.

Мне кажется, что самый идеальный вариант в моём случае под №1. Он и проще и доступнее, а самое главное, что там соблюдены сразу все правила установки: а) Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах (вход подогревателя и выход из подогревателя). б) Вход подогревателя должен соединяться с нижней точкой системы охлаждения; выход из подогревателя с верхней точкой. в) Вход в подогреватель НЕ должен располагаться выше точки присоединения к двигателю. (Я его постараюсь установить ниже нижнего патрубка радиатора), как изображено на этой фотографии:

Но на форуме кто-то писал, что установил подогреватель, как в варианте №1. Нагрев идет, но малоэффективно, т.к. подогреватель часто отключается из-за сильно нагретой жидкости в самом себе.

Второй вариант не очень, т.к. печка может начать хуже работать.

Третий вариант слишком замудрён, да и переходник нужен, чтобы аварийный датчик можно было обратно вкрутить.

Четвёртый вариант вроде такой же, как и у тебя подключено .

ГЛАВНОЕ, ЧТО БЫ ЭФФЕКТИВНО И БЫСТРО НАГРЕВАЛСЯ ДВИГАТЕЛЬ . КАК ДУМАЕШЬ, КАКОЙ ВАРИАНТ САМЫЙ ОПТИМАЛЬНЫЙ . ИЛИ ЕСТЬ У ТЕБЯ НА ПРИМЕТЕ ЕЩЁ СХЕМА .

Как правильно установить подогрев двигателя уаз 469

Сообщение Азат » Ср окт 26, 2021 13:05

Сообщение Азат » Ср окт 26, 2021 13:47

Сообщение Blondi13 » Ср окт 26, 2021 13:51

УАЗ 3962 Белая ночь › Бортжурнал › Электрический предпусковой подогреватель двигателя.

Начну с того, что поехал за баллончиком с краской, а купил электрокотел, ну и краску тоже.

Ну писать особо не о чем, кроме того, что, устанавливал не по инструкции. Почему? Во первых

; Инструкция идет для УАЗ-3151, а у него под капотом больше места и маленько все по другому. На место что предлагает инструкция котел не влез и я закрепил его на раме немного переделав крепеж. На раме как раз был какой то уголок, наверное, специально для котла

2. Изношены щетки электродвигателя или их пружины

3. Заклинен вал электродвигателя

4. Касание крыльчатки вентилятора за кожух

Подогрев двигателя уаз 469 военный

Я его уже 2 года ищу!:( Все что смог найти- это улитку со шлангом,пульт управления,насос, котел и выпускную трубу!:DЦеликом даже в военных частях наковырять не могут! О как! Удачных поисков;)

Да уж писец..Я промолчу что одно чудовище с форума продало консерву с комплектным пуском которым заводили в -40 при мне. Вот теперь ищу такую хрень

зачем. цена вопроса?

10000 рублей со всеми требухами (сама установка, пульт и т.п. ) С Мерседеса, BMW или WV. Даж дизельные бывают у меня. :rolleyes:

как то дешмански прям.

Зато надежно, безопасно и можно на кнопку сигналки вывести запуск вебасты! Сейчас даже самые дешевые сигналки программируемые идут.

Я как-то год назад озадачился установкой такого девайса к себе. Поехал как надо к знакомым командующим нашей доблесной армии и переговорил с ними. Мне ответили: «этож для солдат аппаратура, следовательно: долго, иопко и не безопасно! Котел пускового подогревателя раздувает регулярно! Нах. тебе это надо!» Вот. 😀 :rolleyes:

зачем. цена вопроса? А тут надежный бачок, разрядник дутье и внизу гудит паяльная лампа!

А не думал приколхозить печку — автономку от запорожца для этих целей?

+100000! Только от жопера как такового тоже не есть безопасно. Их тоже пучит! У меня был жопик, как-то зимой БАХ! Из цилинда печка превратилась в полукруглую и швам разошлась.. У меня ребята знакомые (год назад об этом говорил) ставят систему защиты в них, переводят их на газ (баллон 5л.

14часов работы, заправка на обмен в спец.магазине — 26 рублей), приделывают контур подогрева двигателя и автоматику если надо за отдельную плату. 8000 удовольствие. Т.е. можно и как автономку её юзать и как атономку + предпусковой подогреватель (не в ущерб обогреву салона). Дальнобойщики берут изотермы греть её. А я ей один из гаражей отапливаю. 🙂 :p

Ну Вы прям чудеса какие то рассказываете!:rolleyes: При нормальном периодическом обслуживании и умении правильно пользоваться печка да и ПП надежные и неубиваемые узлы! Раздувает его потому,что забивается дренажная трубка котла и бензиновый конденсат не стекает,а остается в котле!;) Второе-режим продувки и прогрева котла нужен обязательно если его не делать БАБАХ обязательно случится!:rolleyes: Скажу прямо у меня до УАЗика был ЛуАЗ 969 с бензиновой печкой так вот этот узел я вспоминаю с особой теплотой- один раз его после покупки промыв,продув,отрегулировав я ездил зимой в тентованном луноходе в майке,а в -15 у него с тента испарялся снег! :DТак что в Вашем случае виновата я думаю не печка,а ВЫ:cool: потому как не досмотрели! Сама же она не починится,так?:D А по поводу Вебасты или Эбершпейхера- конечно это круто-но новый к-т стоит 50-80р,что согласитесь совсем не бюджетно!:(

Схема подключения подогревателя двигателя 220в на уаз. Монтаж электроподогревателя сибирь на уаз. Примеры промышленных устройств

В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети 220 В. В таких приборах мощные нагревательные элементы обеспечивают достаточно быстрый прогрев мотора зимой.

При этом часто автомобилисты отдают предпочтение таким устройствам отечественного производства, среди которых и предпусковой подогреватель «Альянс».

Такое решение зачастую обусловлено тем, что отечественные приборы стоят дешевле зарубежных, при сносном качестве сборки и приемлемом выполнении своих функций.

Этот производитель на рынке оборудования для подогрева силовых установок появился достаточно давно, и продукция его пользуется спросом.

Типичные ошибки при установке подогрева двигателя

Завоздушивание системы, печка задула холодным, подогрев греет сам себя — все это от неправильной установки подогревателя двигателя.

Среди моделей нового поколения выделяют подогреватели Северс-М, которые оснащены аварийным выключателем, и адаптированы к некоторым популярным моделям иностранных производителей.

При необходимости выбрать предпусковой подогреватель двигателя 220В следует обратить внимание на продукцию компании Hotstart из США. Здесь удастся найти модели самой разной степени сложности:

В последнее время установка предпускового подогревателя двигателя стала возможна с моделями китайских производителей. При этом такие изделия зачастую оснащены специальными розетками. Кто устанавливал бюджетные модели, знает, что основное неудобство подогревателей 220В – необходимость открывания капота при каждом подключении. Именно поэтому часто выбор делается в пользу автономного подогревателя. Поэтому выносная розетка является существенным преимуществом некоторых моделей.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

• Кусок трубы . С одного конца потребуется отверстие под установку нагревательного ТЭНа. В разных концах трубы подготавливаются отверстия для установки штуцеров.
• Электрический ТЭН . Мощность подбирают с учетом размера двигателя и емкости системы смазки – от 400W до 2kW.
• Два штуцера с учетом диаметров патрубков системы охлаждения.
• Кусок кабеля и вилка для подключения ТЭНа к сети 220В.

Подогреватели без помпы

Это подогревы Старт -М, Северс, Альянс и прочие. Они не имеют в себе помпы и работают на основе конвекции. То есть, холодная жидкость опускается вниз в подогрев, в то время как уже подогретая поднимается вверх, как правило, в головку.

Ну и начнем. Ошибки при установке подогревателя без помпы

1. Корпус подогревателя двигателя стоит в уровень или выше сливной пробки блока. Вся суть в том, что в него жидкость стекает практически самотеком, либо вытесняется подогретой жидкостью сверху. Если он будет выше уровня пробки, циркуляции не будет, подогрев будет отключаться после прогрева патрубка, потому что температура в нем быстро будет достигать 80 градусов.

2. Термостат отсекает верхний патрубок радиатора. В данном случае будет происходить то же самое, что и в первом варианте. Максимум, что возможно — это прогрев верхнего бачка радиатора, но блок цилиндров так и останется холодным. Это частая проблема автомобилей Гранта и Калина

В данном случае надо делать забор жидкости из сливной пробки, а подогретую жидкость толкать в патрубок подачи печки. Через радиатор печки не пойдет, потому что жидкость освобождает пространство в блоке.

Этот вариант подойдет только для установки подогрева с обратным клапаном. Если его нет, то надо на выход из подогрева установить кран и закрывать его при пуске двигателя.

Серийное производство подогревателей двигателя 220В налажено как для отечественных моделей, так и для установки на любой автомобиль. Для установки на модель ВАЗ подойдут предпусковые подогреватели следующих моделей:

• Устройство «Беспризорник» . Модель рассчитана на установку на авто Волжского автозавода с учетом размеров патрубков. Стоимость не превышает 1,3 тыс. руб.
• Изделие «Старт мини» . Имеет простую конструкцию с созданием естественной термосифонной циркуляцией в контуре. Стоимость – около 1 000 рублей. Имеет несколько модификаций для установки на разные моторы.
• Модели типа Старт – М1/М2, Сибирь-М также обеспечат подогрев двигателя для отечественных моделей. Ценовой диапазон от 1000 до 1800 рублей.

• Линейка TPS . Имеет широкий ряд вертикальных моделей в зависимости от диаметра патрубка у термостата или выпускаются со встроенным термостатом. Отличаются компактностью и ремонтопригодностью.
• Линейка устройств типа CB, SB, CL, WL, EE . Отличается горизонтальной компоновкой, мощностью от 1,5 до 5 кВт, и предназначена для установки с моторами от 2,0 л до 10,0 л.
• Модель типа HOTflow . При необходимости поставить эффективный подогреватель с помпой, стоит обратить внимание на устройства этой группы. Мощность образцов расположена в диапазоне от 1 до 144 кВт.

«Альянс -07»
