Если совсем еще недавно отечественные автомобили и не знали о том, что такое электроника, то сегодня без этого попросту не обойтись. Благодаря пичканью авто различными электронными системами, появилось множество проблем, уследить за которыми достаточно проблематично. Поэтому в настоящее время обойтись без такого мероприятия, как компьютерная диагностика попросту невозможно. Ведь благодаря подключению компьютера к “мозгам” машины, возможность выявления различных неисправностей ускорилась и в то же время упростилась в несколько десятков раз.

Внедорожник Ульяновского автозавода оснащается электронным блоком управления, что дает возможность подключения компьютера к системе и осуществлению диагностических процедур. Но такими диагностическими процедурами занимаются зачастую только на специализированных СТО, что является достаточно дорогим удовольствием. Можно ли сделать диагностику УАЗ Патриот в домашних условиях и что представляет собой данный процесс, рассмотрим в подробностях.

Ситуация, когда где то на проселочной дороге вдали от населенных пунктов внезапно загорелась оранжевая лампа Check Engine и двигатель Уаза начал работать с заметными перебоями или заглох и не хочет заводится, довольно неприятна, но не смертельна. В большинстве случаев, на исправной и своевременно обслуживаемой машине, неисправность всегда лежит на поверхности, и ее удается быстро найти и тут же на месте устранить.

Если же внешний осмотр двигателя, его датчиков, узлов и систем никакого результата не принес, то неисправность можно точно выяснить узнав ее цифровой код, который записал в свою память электронный блок управления двигателем.

Контрольная лампы неисправности двигателя в обычном режиме работы только сигнализирует о том, что какая то ошибка в системе существует. И хорошо, если в машине установлен бортовой компьютер, который обладает возможностью считать с памяти ЭБУ и вывести код неисправности на свой дисплей или озвучить его, чтобы можно было понять куда смотреть и что надо ремонтировать или менять.

В случае, когда бортовой компьютер отсутствует и другой возможности узнать цифровой код ошибки нет, придется принудительно переводить контроллер (ЭБУ) двигателя с его обычного режима в режим самодиагностики и последовательно осуществлять чтение кодов ошибок двигателя из памяти контроллера через вспышки контрольной лампы Check Engine.

Но только если двигатель ЗМЗ-409 имеет класс Евро-2 с соответствующей диагностической колодкой и подведенной L-линией на вывод «10». Если двигатель класса Евро-3 с диагностическим разъемом типа OBD-II, то тут уже нужно возить с собой специальный диагностический сканер или ноутбук с установленной диагностической программой, адаптером и кабелем.

Перевод электронного блока управления (контроллера) Микас 7. 2 двигателя ЗМЗ-409 в режим самодиагностики.

Открыть крышку диагностического разъема (1), который в Уаз Хантер установлен в моторном отсеке слева на кронштейне, со стороны места водителя, и отрезком провода надежно соединить его выводы «10» и «12» (2), обеспечив хороший и непрерывный контакт.

Чтение кодов ошибок двигателя с помощью системы самодиагностики ЭБУ Микас 7. 2 двигателя ЗМЗ-409 в полевых условиях.

Каждой неисправности присвоен свой отдельный цифровой код, его и опознают по числу вспышек контрольной лампы. Число коротких вспышек лампы по 0.5 секунды соответствует такой же цифре : одна вспышка — цифра 1, две вспышки — цифра 2, три вспышки — цифра 3, и т.д.

По окончанию вывода первой цифры наступает пауза в 1.5 секунды, а затем таким же образом, с помощью коротких вспышек, выводится вторая. После вывода второй цифры надо обратить внимание на паузу после нее — если снова 1.5 секунды, то значит код ошибки трехзначный и следом идет третья цифра, а если пауза 4 секунды, то это уже конец кода. Код каждой неисправности повторяется три раза.

Сразу после перевода контроллера (ЭБУ) в режим самодиагностики контрольная лампа должна высветить три раза код 12, это означает начало работы режима самодиагностики. Если кода 12 в начале нет, то это говорит о том, что система бортовой самодиагностики не исправна или вы ее не включили.

Следующие кода, после 12, уже будут отображать неисправности. После индикации всех имеющихся в памяти ЭБУ кодов неисправностей снова трижды выводится код 12 и индикация кодов повторяется заново. Если ЭБУ двигателя не может самостоятельно определить неисправность или их просто нет, то на контрольную лампу выводится только код 12.

Пример вывода кода ошибки :

Кода неисправностей системы впрыска топлива двигателя ЗМЗ-409, их расшифровка, причины возникновения и некоторые дополнительные сведения находятся по ссылкам : номера с 013 по 081 и номера с 091 по 244.

Очистка кодов неисправностей из памяти электронного блока управления.

Память хранящую коды неисправностей можно очистить отключив «массу» аккумуляторной батареи на время более 2 минут. При этом необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока управления.

После отключения аккумуляторной батареи теряются накопленная в оперативной памяти электронного блока управления информация о состоянии двигателя и параметры самообучения ЭБУ, поэтому при первом пуске двигатель может работать неустойчиво.

Для адаптации системы управления, запустив двигатель, прогрейте его до рабочей температуры, дайте поработать на холостом ходу не менее 1 минуты и двигайтесь на автомобиле не менее 1 километра в режиме частичной нагрузки двигателя до полного восстановления нормальных рабочих показателей.

Память хранящую коды неисправностей можно очистить только при помощи сканер-тестера. В случае отключения аккумуляторной батареи параметры самообучения ЭБУ не теряются, но могут быть сброшены при помощи сканер-тестера.

Для поиска неисправностей автомобилей Уаз Патриот с двигателем ЗМЗ-409 Евро-2 и электронной системой управления на основе контроллера Микас-7.2 может использоваться встроенная в блок управления система самодиагностики с выводом световых кодов-вспышек на диагностическую лампу неисправности двигателя, а также сканер-тестеры или компьютерные программно-технические средства внешней диагностики.

Кроме того, для поиска и определения неисправностей могут применяться универсальные измерительные приборы, диагностические приборы и средства с применением датчиков и имитаторов сигналов для мотор-тестирования, газоанализаторы и газоаналитические индикаторы, и другие приборы.

Система самодиагностики Уаз Патриот с двигателем ЗМЗ-409 Евро-2 и блоком Микас-7.

Причины связанные с явными неисправностями и отказами электронной системой управления двигателем (ЭСУД), блок управления Микас-7.2 выявляет за счет встроенной программы самодиагностики, при этом он определяет :

— собственные неисправности, связанные с нарушением памяти программ и данных контроллера, например «Неисправность оперативной памяти»;

— неисправности цепей ЭСУД : обрывы и короткие замыкания на массу или бортовую сеть, предельно низкие или высокие уровни входных сигналов, например «Низкий уровень сигнала в цепи датчика положения дроссельной заслонки»;

— выход за допустимый диапазон адаптации параметров управления двигателем, например «Бедная смесь» — неисправность, связанная с переобеднением топливовоздушной смеси по показаниям управляющего датчика кислорода при максимально допустимом ее обогащении от блока управления.

При обнаружении неисправности в процессе работы ЭСУД, от момента включения зажигания автомобиля, блок управления Микас-7.2 заносит в свою оперативную память (ОЗУ) соответствующий код ошибки и одновременно включает диагностическую лампу неисправности.

Основные типы кодов неисправностей

— текущие, то есть постоянно проявляющиеся в данный момент работы ЭСУД и двигателя; — накопленные, которые сохраняются в ОЗУ блока управления до момента отключения электропитания.

Контрольная диагностическая лампа неисправности двигателя.

Контрольная диагностическая лампа Check Engine сигнализирует о неисправностях системы управления двигателем, она установлена в комбинации приборов, имеет символ желтого цвета с изображением контура двигателя. Диагностическая лампа загорается при наличии в ОЗУ текущих кодов неисправностей ЭСУД и горит постоянно до момента устранения или самоустранения данной неисправности.

В случае включения лампы неисправности двигателя, с целью исключения выхода из строя нейтрализатора отработавших газов, необходимо оперативно, в течение не более одной минуты, остановить автомобиль, заглушить двигатель и принять меры для определения и устранения неисправности. При наличии неисправности ЭСУД блок управления Микас-7.2 осуществляет управление двигателем ЗМЗ-409 по аварийной программе, что может значительно ухудшить эксплуатационные качества автомобиля, увеличить токсичность выхлопных газов и расход топлива.

Сброс накопленных кодов неисправностей в блоке управления Микас-7.

Система самодиагностики блока управления Микас-7.2 последовательно выводит в виде световых вспышек на диагностическую лампу все накопленные коды неисправностей. Если требуется, пользуясь средствами самодиагностики, просмотреть на диагностической лампе текущие коды неисправностей, определяемые до запуска двигателя, то необходимо предварительно очистить буфер ОЗУ от накопленных ошибок, для чего достаточно обесточить блок управления на время не менее 10 секунд, например, отключением массы.

При этом необходимо помнить, что полное отключение блока управления от бортовой сети автомобиля ведет не только к очистке буфера накопленных неисправностей, но и очистке ОЗУ блока в целом, при этом могут быть потеряны адаптивные данные самообучения блока по детонации, лямбда-регулированию, холостому ходу и другие.

Каждое отключение массы от двигателя или электропитания блока от клеммы «30» бортовой сети приводит, после повторного включения зажигания, к записи кода «062» — неисправность ОЗУ, что является фактом потери адаптивных данных блока. Сброс накопленных кодов неисправностей может быть выполнен по команде от бортового компьютера или внешнего диагностического устройства, при этом все параметры самообучения блока управления будут сохранены.

Режим самодиагностики блока управления Микас-7. 2 Уаз Патриот с двигателем ЗМЗ-409 Евро-2.

Для подключения средств автоматизированной внешней диагностики и программирования системы управления двигателем ЗМЗ-409 Евро-2, под капотом Уаз Патриот на надставке брызговика правого колеса установлен диагностический разъем. Для запуска режима самодиагностики электронного блока управления Микас-7.2 необходимо на неработающем двигателе замкнуть контакты 4 и 15 этого диагностического разъема с помощью перемычки.

Вывод кодов неисправностей в режиме самодиагностики блока управления Микас-7.

Для идентификации режима самодиагностики система самодиагностики блока управления сначала выводит на диагностическую лампу код «012» : одно включение лампы (первая цифра кода) — короткая пауза — два включения лампы подряд (вторая цифра кода), который трижды повторяется, далее выводятся последовательно три серии накопленных кодов неисправностей, разделенных паузами, затем следует длинная пауза и цикл вывода кодов повторяется снова.

Если в ОЗУ блока управления нет накопленных кодов неисправностей, то система самодиагностики выдает на диагностическую лампу только серию кодов «012» или «012 и 062». Если после запуска режима самодиагностики код «012» не выдается, необходимо проверить правильное положение перемычки на диагностическом разъеме и целостность цепей жгута проводов ЭСУД от диагностического разъема к разъему блока управления.

Применение системы бортовой самодиагностики Микас-7. 2 для поиска неисправностей.

Код неисправности является следствием неисправности одного из элементов электронной системы управления двигателем : цепи жгута проводов ЭСУД, датчика или исполнительного механизма ЭСУД, блока управления, а также следствием нарушения функционирования двигателя и его систем.

Для того, чтобы определить, что явилось вероятной причиной неисправности, необходимо воспользоваться таблицей кодов неисправностей ЭСУД, электрической схемой ЭСУД, мультимером или пробником бортового напряжения, и провести комплексную проверку датчика или исполнительного механизма. Способы проверки некоторых датчиков системы управления двигателем подробно рассмотрены в соответствующем разделе.

Если на панели приборов автомобиля загорелся оранжевый индикатор «CHECK ENGINE» или возникли неполадки в работе двигателя, необходимо определить и устранить неисправность. Это желательно сделать в автосервисе, оснащенном необходимым оборудованием и располагающим квалифицированными специалистами.

Современные автомобили, как правило, оснащены электронными системами, обеспечивающими оптимальное управление двигателем, трансмиссией, тормозами и т. д. В большинстве случаев каждой из них «заведует» свой электронный блок управления, работающий по определенной программе в автоматическом режиме. Это исключает необходимость в устройствах ввода и вывода информации для постоянного вмешательства извне в процесс работы (монитор, клавиатура и т. д.). Потребность в связи с электронным блоком управления и доступе к показаниям системы самодиагностики возникает только на этапе технического обслуживания или ремонта автомобиля и осуществляется специальными методами.

Определение и устранение неисправностей сложных электронных устройств непростая задача, тем более что их функционирование в системе электрооборудования автомобиля взаимосвязано. Объективная диагностика электронной автоматики возможна только с использованием специальных инструментов, приборов и оборудования. Она включает в себя комплекс действий, в обиходе называемый «компьютерная диагностика». В процессе ее проведения осуществляется измерение и сравнение с эталонными значениями различных рабочих параметров двигателя и автомобиля.

Технология проведения диагностики предполагает обязательную проверку данных, полученных от системы самодиагностики, путем измерения соответствующих физических параметров. Например, если на дисплее сканера (см. ниже) появился код ошибки, расшифровываемый как «Нет сигнала датчика температуры охлаждающей жидкости», это не означает, что отказал в работе сам датчик. Неисправность может быть в проводах, соединяющих датчик и блок управления, в разъемах, в самом блоке управления и т. д. Для обнаружения неисправности необходимо произвести определенное количество измерений напряжений, токов, сопротивлений и установить место повреждения. На основе полученных результатов выявляются неисправности отдельных систем, узлов, агрегатов, затем с учетом косвенных показателей работоспособности анализируется их техническое состояние. В конечном итоге появляется возможность достоверно оценить техническое состояние автомобиля, обнаружить и устранить причины отклонения от нормы.

Оборудование, необходимое для диагностики, можно разделить на две группы:

• инструменты, предназначенные для измерения физических величин – амперметры, вольтметры, омметры, манометры и т.д.;
• приборы, позволяющие отобразить в цифровой или графической форме процессы, происходящие во время работы, – сканеры и мотортестеры.

Основные требования к таким приборам заключаются в следующем:

• полнота и точность получаемой информации, простота эксплуатации, универсальность;
• наличие базы эталонных данных для наибольшего количества марок и моделей автомобилей.

Измерение физических величин

Мультиметры (фото 1) предназначены для измерения величин постоянного и переменного напряжения, переменного и постоянного тока, сопротивления, оборотов двигателя, температуры, угла замкнутого состояния контактов, а также проверки диодов и транзисторов. Многие такие приборы позволяют фиксировать измеряемые значения, имеют функцию автоматического выключения, а также защиту от неправильного подключения и от перегрузок. Мультиметры необходимы в любом автосервисе и могут быть весьма полезными для автолюбителей. При этом они имеют относительно небольшую стоимость и высокую надежность.

Манометры различного типа и назначения используются для измерения давления газов и жидкостей в системах и агрегатах автомобиля.

Электронный измеритель давлений (фото 2) предназначен для определения величины давления топлива, масла в двигателе и управляющего давления в автоматической коробке передач, компрессии в бензиновых двигателях, а также разряжение во впускном коллекторе. Наличие комплекта адаптеров позволяет обслуживать практически любые автомобили импортного и отечественного производства.

Мотортестеры представляют собой довольно сложные приборы, требующие определенных знаний и навыков при использовании. Более ранние модели представляют собой устройства для определения рабочих параметров систем зажигания с использованием осциллографа. Только при их использовании можно измерять высокочастотные импульсы, создаваемые системами зажигания, так как они имеют длительность менее миллисекунды с амплитудой напряжения до 30 кВ.

Многие современные мотортестеры являются модульными приборами, не имеют встроенных устройств, отображающих результаты, измерений и их необходимо подключать к компьютеру (фото 3). С помощью мотортестеров измеряют любые напряжения и токи, а также давления (разряжения) газов и жидкостей в различных системах и узлах двигателя. На основе полученных данных диагностируют карбюраторные и впрысковые моторы с классической, электронной или микропроцессорной системой зажигания. Мотортестеры позволяют быстро и объективно определять неисправности в системах зажигания, топливоподачи, газораспределения, а также проверять работу генератора и зарядку аккумулятора. Для этого они включают в себя средства статистической обработки полученных данных.

Определение кодов ошибок

Сканеры кодов ошибок представляют собой портативные устройства для считывания кодов неисправностей. Они выпускаются различными производителями под названиями: Code-Reader, SmartTune, Creader, OBD II reader (фото 4) и т. д. «Кодридеры» в основном предназначены для небольших автосервисов и автолюбителей, так как доступны и относительно недороги – для некоторых моделей минимальная цена составляет 1850 рублей за комплект. Они могут использоваться и для автомобилей группы VAG (Volkswagen Audi Group), у которых своя система подключения – четыре провода соединяются попарно.

Сканеры во многих случаях позволяют быстро и просто определять неисправности, что, в частности, необходимо, если на приборной панели автомобиля загорелся оранжевый индикатор «Check engine». Их подсоединяют к разъему (OBD), который обычно размещается в салоне автомобиля. Затем включают зажигание (питание прибора возможно только в этом случае) и на жидкокристаллическом индикаторе появляются четыре цифры – код ошибки, который расшифровывается по прилагаемой книжке.

В процессе определения кода неисправности сканер автоматически пытается стереть ошибку пять раз. Если это не удалось, можно предположить, что имеется серьезное повреждение и требуется вмешательство специалиста.

Системный сканер (фото 5) представляет собой небольшой прибор с цветным экраном и встроенным миниатюрным принтером для распечатки отчетов. В современных версиях сканеров имеется минимум кнопок и информация вводится посредством технологии «touch screen» – прикосновением к экрану. Прибор по определенной программе связывается с электронным блоком управления, считывает и отображает в удобной для восприятия форме информацию о параметрах работы. При этом он может выполнять следующие функции:

• чтение и расшифровка кодов ошибок, определенных системой самодиагностики автомобиля и хранящихся в памяти блока управления;
• стирание из памяти кодов, но при этом причина возникновения ошибки не устраняется;
• отображение параметров работы автомобиля в реальном масштабе времени;
• воздействие на блок управления, датчики, исполнительные механизмы и их активация;
• внесение изменений в программу работы блока управления в пределах компетенции сервисной службы и технических возможностей сканера.

Связь сканера с электронными системами автомобиля осуществляется на понятном для обеих сторон «языке», который называется протоколом связи и определяет набор используемых «слов» и порядок их применения. Поскольку автопроизводители часто используют свои оригинальные протоколы связи, сканер может работать только с определенным перечнем марок и моделей автомобилей. Универсальные системные сканеры обладают расширенными возможностями в этой области.

Газоанализаторы предназначены для определения состава отработавших газов, что является одним из важнейших оценочных показателей работы двигателя. Для карбюраторных и впрысковых бензиновых моторов используют четырехкомпонентные газоанализаторы (фото 6), способные определять содержание оксида углерода (CO), диоксида углерода (CO2), углеводородов (CH) и кислорода (O2) в выхлопе. Некоторые модели способны работать автономно, а другие – автономно и (или) совместно с компьютером. Программное обеспечение включает обширную базу данных заводских параметров большинства распространенных моделей автомобилей со сведениями по их настройке и тестированию.

Диагностические комплексы предназначены для проведения наиболее полного контроля технического состояния автомобиля на основе анализа результатов измерений различных физических параметров, состава выхлопных газов и программного сканирования электронных блоков управления. В качестве базы используется персональный компьютер с жидкокристаллическим экраном, смонтированный вместе с остальными приборами на мобильной стойке (фото 7). При этом обеспечивается возможность дополнительного оснащения комплекса дополнительными приборами и оборудованием для расширения его функциональных возможностей. Наиболее оптимальный состав современного комплекса включает в себя:

• быстродействующий цифровой шестиканальный мотортестер;
• четырехкомпонентный газоанализатор;
• универсальный системный сканер;
• персональный компьютер;
• закрывающаяся мобильная стойка.

Основное преимущество таких комплексов заключается в их широчайших функциональных возможностях и в том, что все элементы расположены в единой мобильной закрывающейся стойке, а провода скрыты и защищены от повреждения.

Фото 7.
Диагностический комплекс на базе современного компьютера с жидкокристаллическим экраном и цветным принтером

При обнаружении признаков появления неисправностей необходимо осуществить соответствующую диагностику, так как при качественном ее проведении исключаются:

• необходимость выполнения ненужных ремонтных операций;
• риск, связанный с возможностью замены исправных деталей;
• необоснованные финансовые, временные и моральные потери.

С двигателем ЗМЗ 409 знакомы многие, ведь его легко можно встретить на УАЗ Патриот например. Мотор не ругает только ленивый. Невысокая мощность при объеме 2.7 литра, высокий расход топлива, сложная система ГРМ с цепным приводом и 16 клапанным механизмом.

Кроме того ZMZ PRO будут предлагать с завода сразу в двух версиях – бензиновая и бензин/газ. В качестве газомоторного топлива будет использован доступный повсеместно сжиженный газ (пропан-бутан). Увеличить мощность удалось за счет облегченной поршневой группы, увеличения степени сжатия перенастроек фаз газораспределения.

Система управления двигателем УАЗ Профи. Описание. Датчики и исполнительные механизмы. (ЗМЗ–409).

Комплексная микропроцессорная система управления бензиновым двигателем.

Микропроцессорная система управления бензиновым двигателем служит для:

Другие записи по двигателям:

Подача топлива осуществляется посредством распределенного впрыска топлива во впускные каналы головки цилиндров в зону впускных клапанов электромагнитными форсунками, работающими по сигналу микропроцессорного блока управления. Блок управления в зависимости от режима работы двигателя изменяет длительность открытия топливных форсунок.

С целью снижения топливных испарений, на двигателе применяется стальная топливная рампа с быстроразъемным соединением, в которой ветка слива топлива из рампы в топливный бак отсутствует. Поддержание постоянного давления топлива в магистрали для обеспечения гарантированной топливоподачи форсунками на всех режимах работы двигателя обеспечивается регулятором давления, который поддерживает давление топлива 380±10 кПа.

Регулятор давления топлива вместе с датчиком уровня топлива входят в состав модуля погружного бензонасоса, размещенного в топливном баке.

Принципиальная схема системы управления.

Датчики и исполнительные устройства системы управления, размещенные на двигателе.

Дроссельный модуль с электроприводом дроссельной заслонки и с датчиками углового положения дроссельной заслонки 40904.1148090* (DV-E-5С, 0280 750 151 ф.«Bosch»).

Дроссельный модуль размещён на ресивере двигателя. Предназначен для регулирования положения дроссельной заслонки электронным способом от блока управления.

Технические характеристики

Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.

Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер УАЗ Пикап, УАЗ Карго, УАЗ Симбир.

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

Совместимость классов ДДМ и стрелочных указателей

Датчик аварийного давления (ДАД) — контроллер смазочной системы. Этот узел посылает сигнал на водительскую панель при критически низком уровне воздействия в масляном канале. На приборной доске загорается красная масленка или лампочка. Аварийный узел срабатывает при параметрах ниже 0.4–0.8 кгс/см².

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Датчики УАЗ Патриот

Снятие и проверка датчиков управления двигателем УАЗ Патриот

Датчики СУД снимаем для проверки и для замены.

Замена датчика температуры охлаждающей жидкости

Датчик типа 19.3828 представляет собой термистор.

Сопротивление датчика изменяется в зависимости от температуры.

Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 вольт через резистор 2 кОм.

При низкой температуре сопротивление датчика высокое, при высокой температуре низкое.

Электронный блок управления рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике.

На холодном двигателе падение напряжения высокое, на прогретом двигателе – низкое.

Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Чтобы заменить датчики температуры охлаждающей жидкости, и температуры во впускном трубопроводе нужен ключ на 19.

Отсоединяем минусовую клемму аккумулятора

Сливаем часть охлаждающей жидкости из радиатора.

Отсоединяем колодку жгута проводов от разъема датчика, отстегнув пружинный замок

Выкручиваем датчик из корпуса термостата

Таким же образом снимаем датчик температуры воздуха во впускном трубопроводе.

Чтобы проверить датчики, нужно собрать схему:

Сопротивлением 1 по миллиамперметру 4 устанавливаем ток в цепи 1-1,5 мА.

При температуре + 25°C вольтметр 3 должен показать напряжение 2,957-3,022 вольта.

Изменяя окружающую температуру датчика, измеряем значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы:

— при температуре +40° С – 2,287-2,392 В;

— при температуре +90° С – 3,642-3,737 В.

Неисправный датчик заменяем.

Для изменения температуры датчика используем емкость с водой.

Замеряем сопротивление датчика при различных значениях температуры воды

Устанавливаем датчики в обратном порядке.

При установке датчика температуры охлаждающей жидкости смазываем резьбовую часть датчика герметиком.

Проверка и замена датчика положения коленчатого вала

Датчик положения коленвала типа DG-6 0261210113 фирмы BOSCH или 23.3847 индуктивного типа.

Датчик определяет угловое положение коленчатого вала двигателя, для синхронизации работы всех систем двигателя.

Датчик коленвала представляет собой стержневой магнит 3 (рис. 7), на котором установлена обмотка 1.

При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, который является информацией для ЭБУ о частоте вращения коленвала.

Два зуба на диске отсутствуют.

При прохождении впадины на диске мимо магнита формируется импульс, по которому ЭБУ определяет, что поршень первого цилиндра находится в верхней мертвой точке.

Если неисправен датчик. Двигатель перестает работать.

Предварительно датчик можно проверить на двигателе.

Для окончательной проверки датчик снимаем с двигателя для этого:

Выключаем зажигание и отключаем минусовую клемму аккумулятора.

Нажимаем на пружинный фиксатор колодки и разъединяем колодку датчика.

Подсоединяем один щуп тестера, включенного в режиме омметра, к центральному выводу колодки проводов датчика, а второй щуп к любому боковому выводу.

Сопротивление обмотки датчика должно быть 700-900 Ом.

Для окончательной проверки снимаем датчик.

Отгибаем хомуты крепления жгута проводов датчика к впускной трубе и блоку цилиндров

Выкручиваем болт крепления и вынимаем датчик из отверстия в блоке цилиндров двигателя

Присоединяем к выводам датчика тестер, включенный в режиме измерения напряжения

Быстро подсоединяем к сердечнику датчика металлический предмет.

Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, то датчик неисправен и его следует заменить.

Устанавливаем датчик в обратном порядке.

После установки датчика проверяем зазор между его сердечником и зубьями диска синхронизации. Зазор должен быть 1-1,5 мм.

Проверка и замена датчика распредвала

Тип датчика PG-3.1 0232103006 Bosch или 406.3847050-05 или ДФ-1. Действие датчика основано на эффекте Холла.

Установлен датчик в левой задней части головки блока цилиндров.

По информации датчика ЭБУ определяет момент установки поршня первого цилиндра в ВМТ такта сжатия, для расчета последовательности впрыска топлива по порядку работы цилиндров.

При неисправности датчика фазы контроллер включает сигнальную лампу в комбинации приборов и переходит в резервный режим подачи топлива одновременно во все цилиндры. На этом режиме возрастает расход топлива и будет плохой запуск двигателя, особенно первый запуск, после простоя.

Для снятия датчика отсоединяем минусовую клемму аккумулятора

Отстегнув пружинный фиксатор, разъединяем колодки проводов датчика фазы

Снимаем с металлического держателя колодку проводов датчика

Выкручиваем болт крепления и вынимаем датчик из отверстия в головке блока цилиндров.

Собираем схему для проверки и подсоединяем провода к клеммам аккумулятора. При этом светодиод 4 должен загореться и сразу погаснуть.

Перемещаем вблизи стержня датчика металлический предмет (например, отвертку).

Если датчик исправен, светодиод должен кратковременно загореться. Если светодиод не горит, датчик неисправен, его необходимо заменить.

Замена датчика массового расхода воздуха (ДМРВ)

На двигателе устанавливается датчик типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01. Устанавливается между шлангом воздушного фильтра и шлангом впускной трубы.

В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха.

Например: при температуре в ноль градусов сопротивление 5,5 Ом; при температуре -20° сопротивление 13,9 Ом; при температуре +20° сопротивление 2,4 Ом.

Если датчик температуры воздуха неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу в комбинации приборов. Контроллер при неисправном датчике, меняет показания датчика на фиксированное значение в 33° С.

Для замены датчика отсоединяем минусовую клемму аккумулятора

Отжимаем снизу отверткой или пальцем пластмассовый фиксатор и отсоединяем колодку проводов от датчика массового расхода воздуха

Ослабляем затяжку хомутов крепления

Снимаем шланги с датчика и снимаем датчик с автомобиля

Обращаем внимание на состояние резиновой прокладки, повреждение ее приводит к перебоям в работе двигателя.

Снятие и проверка датчика положения дроссельной заслонки

Устанавливается датчик типа 406.1130000-01 или DKG-1 0280122001 производства Bosch

Датчик представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100°.

Отсоединяем от датчика колодку проводов

Измеряем сопротивление между выводами 1 и 2 колодки датчика. У исправного датчика оно должно быть около 2 кОм.

Подключаем тестер к выводам 2 и 3.

При открытом положении дроссельной заслонки сопротивление должно быть 0,7-1,38 кОм, при закрытом положении – 2,6 кОм.

Для замены неисправного датчика положения дроссельной заслонки выкручиваем два винта его крепления

Устанавливаем новый датчик в обратном порядке.

Проверка и замена датчика детонации

Датчик детонации 02612311046 Bosch, или 18.3855 устанавливается на блоке цилиндров с правой стороны под впускным трубопроводом около четвертого цилиндра.

Датчик представляет собой пьезоэлектрический прибор, который воспринимает вибрации стенки блока, вызванными ударными волнами при детонации в цилиндрах двигателя.

При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом детонационных ударов.

Электронный блок (контроллер) по этим импульсам регулирует опережение зажигания для устранения детонационных вспышек топлива.

При выходе из строя датчика загорается лампочка неисправности, и контроллер переходит на резервный режим работы с более поздним углом опережения зажигания. При этой неисправности увеличивается расход топлива и уменьшается мощность двигателя.

Для снятия датчика отключаем минусовую клемму аккумулятора

Выводим шланг отопителя из держателя на болту датчика

Отсоединяем разъем жгута проводов от выводов датчика, отстегнув пружинный замок колодки

Откручиваем гайку, снимаем кронштейн шланга отопителя со шпильки, вкрученной в стенку головки блока цилиндров, и снимаем со шпильки датчик.

Присоединяем к выводам датчика тестер, в режиме напряжения. Постукайте по корпусу датчика твердым предметом, например отверткой – напряжение должно меняться. Если напряжение остается неизменным, то датчик неисправен.

Датчики концентрации кислорода (лямбда-зонд)

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью.

Для корректировки расчетов длительности впрыска используется информация о наличии кислорода в отработавших газах. Эту информацию выдает управляющий датчик кислорода.

Кислород, содержащийся в отработавших газах, реагирует с чувствительным элементом датчика, создавая разность потенциалов на выходе датчика.

Разность потенциалов изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Управляющий датчик концентрации кислорода установлен на приемной трубе системы выпуска до каталитического нейтрализатора отработавших газов.

Для нормальной работы температура датчика должна быть не ниже 300° С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.

По выходному напряжению датчика кислорода ЭБУ определяет, какое количество смеси подавать на форсунки.

Если смесь бедная (низкая разность потенциалов на выходе датчика), то подается команда на обогащение; если смесь богатая (высокая разность потенциалов), подается команда на обеднение смеси.

На автомобилях с двигателем Евро-3 в выпускной трубе после нейтрализатора дополнительно устанавливается диагностический датчик концентрации кислорода. Он работает по такому же принципу, что и управляющий датчик и взаимозаменяем.

Эффективность работы нейтрализатора оценивается блоком управления двигателем путем сравнения сигналов управляющего и диагностического датчиков.

Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Одинаковые показания указывают на неисправность нейтрализатора.

Для замены датчиков отсоединяем минусовую клемму аккумулятора

Разъединяем колодку датчика и жгута проводов

Выкручиваем датчик из приемной трубы

Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.

На автомобили UAZ устанавливают четырехцилиндровый, четырехтактный двигатель ЗМЗ-409.10 с верхним расположением распредвалов и жидкостным охлаждением. Двигатель ЗМЗ-409.10 оснащен системой распределенного впрыска топлива и микропроцессорной системой зажигания.

Двигатель ЗМЗ-409 (вид справа): 1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба; 9 – регулятор давления топлива; 10 – шланг подачи воздуха; 11 – ресивер; 12 – регулятор холостого хода; 13 – генератор; 14 – гидронатяжитель верхней цепи; 15 – проушина (рым) для подъема двигателя; 16 – регулировочный болт натяжения ремня привода насоса гидроусилителя и шкива вентилятора; 17 – кронштейн насоса гидроусилителя; 18 – регулировочный болт ремня привода генератора и водяного насоса; 19 – датчик положения коленчатого вала (датчик синхронизации); 20 – установочные метки ВМТ такта сжатия; 21 – гидронатяжитель нижней цепи

Датчики двигателя 406, 405 Газель, змз 409 УАЗ, умз 4213, 4216

В данной статье изложены все датчики двигателя 409, 406, 405, которые устанавливаются на автомобилях УАЗ и Газель разной модификации. Приведены их технические характеристики и способы проверки исправности датчиков.Каталожные номера датчиков двигателя и что они обозначают:

Более подробную информацию о датчике синхронизации читай на странице: Датчик коленвала

Датчик детонации 18.3855

Датчик температуры охлаждающей жидкости двигателя

Датчик двс предназначен для измерения температуры охлаждающей жидкости двигателя (Антифриза) и отправки данных сведений в электронный блок управления (ЭБУ), преобразовав температуру в сигнал напряжения постоянного тока. ЭБУ получив данные с ДТОЖ расчитывает по программе необходимое количество топлива для впрыска форсунками в горшки движителя при запуске и при работе. Если сломается данный датчик то компьютор будет не правильно определять размер вприскиваемого топлива. Произойдет перелив или недостача топлива и как следствие движок не будет запускаться и будет плохо работать.

Взаимозаменяемость ДТОЖ двс

Более объемлющая информацию о датчике температуры охлаждающей жидкости изложена на странице: Датчик температуры

Конструкция датчика радиатора (перегрева) ТМ-104 движка:

Обозначение на рисунке:

Принцип действия датчиков перегрева охлаждающей жидкости:

В них использовано свойство термобиметаллической пластины изгибаться при нагреве. Такая пластина состоит из двух слоев металла, имеющих различное значение коэффициента линейного расширения. Один металл пассивный (инвар) увеличивается меньше при нагреве, чем второй металл активный (сталь).

Термобиметаллическая пластина может крепиться в приборах измерения температуры охлаждающей жидкости в одном конце или в двух. При нагревании такой пластины сталь расширяется больше чем инвар и нагибает пластину в сторону инвара. Это свойство и используется в приборах перегрева:

Обозначение на схемах:

Электрическая схема подключения датчика радиатора (перегрева)

Обозначение на схеме:

Где находится датчик радиатора (перегрева) ТМ-104 на уаз Симбирь 31602:

Аналоги датчика радиатора (перегрева) ТМ-104:

Датчик положения дроссельной заслонки 406.1130000-01 двигателя

Назначение и принцип действия датчика положения дроссельной заслонки 406.1130000-01:

Подробней о датчике положения дроссельной заслонки читай на странице: Датчик дроссельной заслонки

Датчик распредвала двигателя

Назначение и принцип действия датчика распредвала:

Принцип работы датчика основан на эффекте Холла. Размещается в головке цилиндров. Формирует сигнал при взаимодействии магнитного поля датчика с отметчиком, имеющем вид отогнутой пластины, установленном на заднем конце выпускного распределительного вала. Момент начала формирования сигнала датчиком фазы соответствует началу такта сжатия в первом цилиндре. Предназначен для определения блоком управления фазы рабочего цикла в цилиндрах двигателя. После прохода отметчика датчика фазы возле его торца ЭБУ отсчитав 180 o оборота распредвала подает команду на свечу зажигания в первом цилиндре для воспламенения бензовоздушной смеси.

Датчик фазы отсутствует на части двигателей. В этом случае такт сжатия в первом цилиндре определяется блоком управления двигателя по заложенному в нем специальному алгоритму (программе).

Подробней о датчике распредвала читай на странице: Датчик распредвала

Компьютерная диагностика двигателя УАЗ Patriot в Москве

Компьютерная диагностика двигателя Уаз Патриот одна из услуг в проверенных автосервисах Москвы, которые мы подобрали. Среди них есть мультибрендовые сервисы, а также специализированные автотехцентры по ремонту УАЗ. Они отмечены на карте значками разного цвета.

У нас размещаются 34 техцентра, большинство сервисов указывает в поле цена, стоимость на компьютерную диагностику двигателя УАЗ Patriot и оказывают свои услуги рядом с вами. Вы также можете детализировать поиск, обозначив один из административных округов, метро или район Москвы. Звоните в выбранный техцентр, чтобы узнать точную стоимость, записывайтесь. Обратите внимание на отзывы о СТО.

Хотите узнать цены на ремонт Вашего авто?

Ваш запрос получат все сервисы,
вы выберите оптимальное предложение

Ремонт и обслуживание LADA, УАЗ. Профессиональное оборудование, приемлемые цены. Выполнение работ точно в указанные сроки. Высокий уровень сервиса, а также гарантия ряда других преимуществ

• пн-пт:
• cб:
• вс:

Техническое обслуживание, оперативная диагностика, ремонт системы охлаждения ДВС. Ремонт и обслуживание узлов ходовой части. Профессиональная диагностика и ремонт ДВС любой сложности, со 100% гарантией. На 50% доступнее дилера.

м. Преображенская площадь

• с 09:00 до 18:00
• с до

Краснобогатырская ул., 2, стр. 65

Техническое обслуживание, слесарный и агрегатный ремонт ремонт иномарок. 20 лет опыта. Кузовной цех. Автоэлектрика. Ремонт ДВС, КПП, ГРМ, турбины. Ремонт кондиционера. Даём 6-месячную гарантию на все выполненные нами работы

Москва, Академика Волгина 21

Стилберг-авто — это автотехцентр, специализирующийся на ремонте и техническом обслуживании автомобилей европейских, японских, корейских и китайских марок. Кузовной ремонт, агрегатный ремонт, заказ запчастей.

Москва, Хорошёвское шоссе, 39Бс1

Техцентр по ремонту и обслуживанию легковых и коммерческих автомобилей. Полный спектр услуг: кузовной ремонт, агрегатный, слесарный. Запчасти в наличии и под заказ. Имеется собственный курьер и автоэвакуатор.

Москва Сигнальный проезд д. 20 стр. 3

Автотехцентр занимается обслуживанием и ремонтом европейских, китайских, японских и корейских легковых автомобилей. Ремонт ДВС. Сход-Развал. Шиномонтаж, услуга хранения шин. Ремонт и Правка колесных дисков.

Обслуживаем любые марки авто. Все виды работ, слесарный, кузовной ремонт, ТО. Специализация Kia, Opel, Chevrolet, Cadillac, Hyundai, Peugeot, Citroen и другие. Безупречная репутация и оперативные сроки ремонта. Гарантия.

г. Москва, Гостиничный пр-д, д. 10А, стр. 1

Автосервис Бош Сервис «FILCITY» мультибрендовый сервис предлагает полный комплекс ремонтных работ по техобслуживанию. Профессиональное оборудование, склад запчастей для всех марок автомобилей, кузовной ремонт, агрегатный ремонт.

Москва, Береговой проезд 4/6 стр. 4

Ремонт и обслуживание LADA, GAC, УАЗ. Профессиональное оборудование, приемлемые цены. Выполнение работ точно в указанные сроки. Высокий уровень сервиса, а также гарантия гарантия ряда других преимуществ

Дмитровское шоссе, д. 161А

Плановое ТО -2000 руб. ( замена фильтров масляного, воздушного и салонного). Замена тормозных колодок — 1000 руб. Замена торм. дисков с колодками 2000 руб. Шиномонтаж от 2000 руб. Ремонт стартера, генератора. Ремонт ходовой части. Ремонт двигателя. Ремонт Рулевой рейки/турбины.

Каширское шоссе, дом 61 корп 3 а павильон-20

«Анкар» — сеть удобных и выгодных автосервисов в Москве. Мы проводим техническое обслуживание и ремонт автомобиля на высшем уровне. Наша задача — обеспечить простой, доступный для всех ремонт.

Москва, ул. Буракова 27к1

Обслуживание автомобилей различных марок. Слесарный ремонт. Кузовные работы. Заправка и починка кондиционеров. Установка автозвука и ксенона, шумоизоляция салона. Шиномонтаж. Даем гарантию с разным сроком в зависимости от типа работ

Наш автосервис специализируется на ремонте легковых автомобилей в том числе легкого коммерческого транспорта.
У нас можно сделать Т.О. Вашего автомобиля, 3D Развал-схождение, шиномонтаж, и другие виды работ.

Москва ул. Кольская, д. 14. стр.5

г. Москва ул. Привольная дом 2, корп.5

Москва, ул. Берзарина 34 стр.13

Техцентр по ремонту и обслуживанию авто. Диагностика автомобиля. ТО, слесарный ремонт. Ремонт двигателей, топливная система. Автоэлектрика, шиномонтаж, сход-развал, кондиционер. Трансмиссия. Профессиональные мастера. Короткие сроки.

• с 09:00 до 20:00
• с 09:00 до 18:00

Мультбрендовый техцентр осуществляет полный спектр технических услуг по ремонту и обслуживанию иномарок. Кузовные и слесарные работы. Ремонт двигателя, подвески, диагностика. Являемся клубным сервисом Toyota RAV4, Corolla.

Москва Маршала Прошлякова д.20 стр.2

Автотехцентр по обслуживанию и ремонту всех марок авто в Путилково. Все виды диагностики и ремонта. Ремонт и обслуживание легкового и коммерческого транспорта. Цех кузовного ремонта. Наличие запчастей как новых так и б/у.

• с 09:00 до 22:00
• с 10:00 до 22:00

м. Сходненская (Путилково)

Полное сервисное обслуживание, диагностика и ремонт иномарок. Ремонт дизельных двигателей, АКПП, МКПП, установка доп. оборудования, автоэлектрика. Ремонт ходовой части, двигателя, АКПП, МКПП. Замена тормозных дисков, ремонт глушителей

Москва, Чертановская улица д.30, стр.2

Необходимость компьютерной диагностики в современных автомобилях

Компьютерная диагностика автомобиля представляет собой мероприятие, при котором осуществляется подключение компьютера к ЭБУ авто с помощью специальных приспособлений, после чего с помощью специальной програмы производится считывание всех параметров транспортного средства и ошибок в том числе.

Благодаря такому способу подключения к устройству внедорожника появилась возможность предотвращения различных поломок, устраняя их на этапе развития. Подключив гаджет к “мозгам” автомобиля можно с точностью до миллиметра рассчитать все параметры. Поэтому в настоящее время ремонт автомобиля не проходит без обязательного диагностического обследования. Специализирующиеся СТО на диагностике имеют все необходимое оборудование для проведения данных мероприятий, но что же потребуется владельцу Патриота, чтобы осуществить диагностику своими руками?

Для проведения компьютерной диагностики используются следующие приспособления:

• сканер коды;
• мотор-тестеры;
• современные гаджеты (ноутбук или смартфон).

Сканеры кодов представляют собой устройства, с помощью которых осуществляется считывание информации в кодировочном виде с ЭБУ. Подключение изделие осуществляется непосредственно к диагностическому разъему. Но используются такие сканеры преимущественно на СТО, так как стоимость их довольно приличная. Приобретать сканеры только для своего автомобиля – это попросту лишнее.

Мотор-тестеры также представляют собой осциллографы цифрового формата, позволяющие определить такие параметры, как температура масла, ток системы, давление, частота вращения коленвала и т.п. Но используются такие приспособления также преимущественно на СТО, поэтому применять их в домашних условиях довольно дорогостояще.

https://youtube.com/watch?v=4bWLZgvtNSg%3Ffeature%3Doembed

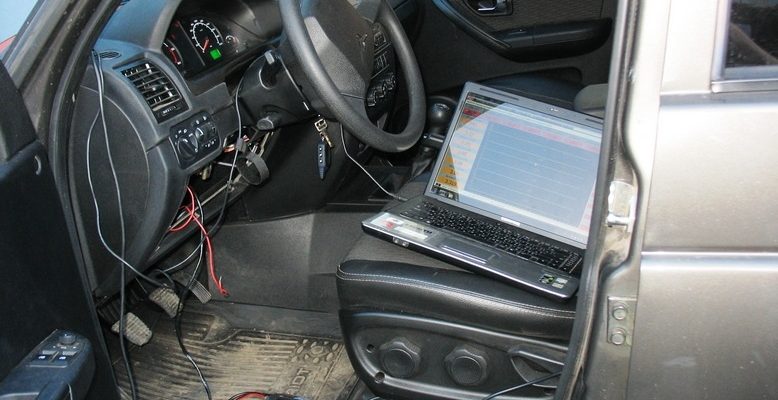

Поэтому наиболее оптимальным вариантом является проведение диагностики кроссовера с помощью подключения через ноутбук. При этом вам потребуется следующее дополнительное снаряжение:

• ноутбук;
• наличие специального разъема на внедорожнике для подключения ноутбука;
• специальный шнур для соединения ноутбука с разъемом авто;
• программа на ноутбук, с помощью которой будет производиться диагностика.

Вот собственно и все, что потребуется для проведения диагностики внедорожника УАЗ Патриот.

Программы для диагностики

Подключить компьютер к специальному разъему внедорожника – это половина дела. Потребуется специальная программа для проведения диагностических процедур. Наиболее распространенными и популярными программами для таких процедур являются:

• Open Diag Free;
• Gaz Diagn;
• ЭСУД.

Каждая программа имеет одно большое преимущество – они распространяются бесплатно. Поэтому загружается понравившаяся программа и осуществляется соединение с авто. Каждая программа поддерживает блоки управления, как системы Микас, так и Bosch.

О том, куда подключать шнур в автомобиле УАЗ Патриот, вы можете прочитать в статье о диагностическом разъеме.

В зависимости от года выпуска внедорожника УАЗ Патриот, может отличаться форма разъема, поэтому очень важно при покупке адаптера подобрать его правильно. Стоимость адаптера составляет от 1000 рублей и выше.

Подводя итог, следует отметить важность проведения диагностики системы Патриота. Теперь подключив к внедорожнику ноутбук можно определить все ошибки, всю информацию о системе и даже осуществить настройку управления некоторыми электронными компонентами. Но осуществлять настройку самостоятельно не рекомендуется, если вы не уверены в правильности ваших действий, так как это может повлиять на управление авто.
