Замена помпы двигателя УАЗ 469-421

Замена

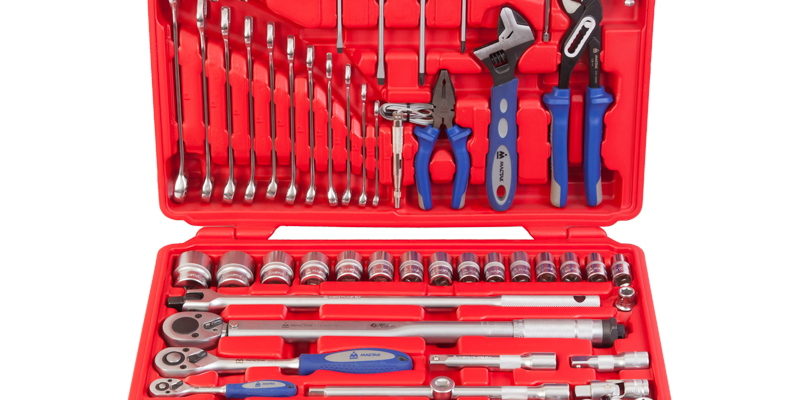

Перед тем как снять помпу с УАЗ-а, приготавливаем инструмент и машину. Вам понадобится инструмент:

• рожковый ключ на 10-12, открутить вентилятор и кожух при необходимости;
• ключ на 7 или 8 откручивать хомуты;
• головку или ключ 13;
• ключ на 17, при необходимости замены корпуса;
• отвёртка открутить провод датчика температуры;
• герметик.

Перед началом работ по замене ставим УАЗ на ручник и сливаем охлаждающую жидкость.

• отпускаем натяжник и снимаем ремень генератора и ВН;
• откручиваем вентилятор и снимаем его, а также шкив;
• ослабляем хомуты верхнего с нижним патрубком и снимаем их;
• откручиваем гайки крепления насоса и снимаем его.

При необходимости снять полностью ВН:

• откручиваем провод датчика;
• ключом на 17 откручиваем корпус.

Как видите, снять помпу на старых моделях уазиков не составляет труда и вполне можно ремонтировать самостоятельно. На «буханке» ещё нужно снять дополнительный шланг на печку салона. Инжекторные модели несколько сложнее в ремонте.

Сборка

Перед сборкой и установкой прокладки зачистите площадку. Нанесите на корпус или саму прокладку герметик по инструкции и приступайте к сборке в обратном порядке.

На видео можно посмотреть процесс замены помпы на УАЗ, правда 31512 модели, но суть одна:

Помпа (водяной насос) является основным компонентом системы охлаждения любого ДВС (двигателя внутреннего сгорания) с водяным охлаждением, то есть там, где все время циркулирует какая-то жидкость, будь то антифриз, тосол или даже вода. Помпа выглядит как насос с крыльчаткой (лопастями), за счет которых создается движение жидкости по системе.

Иногда случается так, что насос по какой-то причине перестает нормально функционировать, в результате чего двигатель начинает греться и легко может заклинить, а это уже крупные расходы на ремонт, фактически — капремонт. Чтобы всего этого избежать, необходимо делать замену детали на новую раз в несколько тысяч км, как предписывает регламент, либо ездить до появления характерных признаков скорой поломки насоса.

Замена помпы, промывка системы охлаждения УАЗ 3151 УМЗ 421

Народ! Подскажите помпа от 402 -ого мотора подойдёт к умз421?

А помпа стоит на голове или на блоке на 421 двигателе?

А может из за этого греться мотор

Ебать хуета, детский сад сука.

Как с мотором воду отпускать ??

Спасибо за видос,однозначно лайк!

Сразу потрубки бы поменял, раз разобрал!

какая же это полупомпа ?это помпа

Привет Братан подскажи пожалуйста, почему у тебя и так же и у меня на радиаторе стоит датчик температуры у на ведь не электро вентилятор, у нас же лопасть постоянно крутится и за счёт этого идёт охлаждение , так что за датчик температуры стоит ? Для чего он нужен какую функцию он выполняет? К стате у меня ещё и на термостате стоит датчик и он для чего тоже не понимаю!?

Это датчик аварийной температуры, он на контрольную лампу на панель приборов.

Поменял помпу, пропал холостой ход))

Всем привет. Недавно стал обладателем 14 летнего УАЗа и столкнулся с такой ситуацией.В общем дело в следующем не могу разобраться с датчиком температуры который стоит на блоке рядом с термостатом марка датчика ТМ100. Больше 60 градусов не показывает.Не думаю что это рабочая температура двигателя да и по ощущениям двигатель горячее.Менял на ТМ106 там в обще фигня какая то реагирует на пидаль газа и до сотки сразу в том смысле что с холодного и сразу 100 причём двс не кипит. Если кто в курсе подскажите марку датчика УАЗ 31519 ДВС 421

тм 101на термостае-стрелка тм 100 радиатор- лампочка.

лайк ! подписался !на видео помпа для 4 шпилек а на блоке их 5 ! не показал что вывернул шпильку и.т.д. у меня вопрос нужно ли устанавливать заглушку на место вывернутой шпильки ?

Из новой помпы выкрутил Нижний болт на 6 и просверлил 8 мм сверлом и всё. Никаких шпилек выкручивать не надо.

С такой же дилемой сегодня столкнулся. Правда шпильку пока не выкручивал. Попробую поискать помпу на пять шпилек.

Ремонт

Он практически аналогичен описанному в статье с ремонтом ГАЗ 53. Видео по ремонту помпы 417 двигателя:

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

• серый матовый цвет изделия (если присутствует блеск, то это подделка);
• на корпусе оригинальной помпы обязательно указывается информация о сплаве;
• должен присутствовать знак от Росстандарта;
• значок товарного бренда ЗМЗ;
• номерная маркировка литьевой формы;
• вся информация на корпусе должна быть отлита, но не выбита;
• деталь должна быть качественно обработана, не иметь сколов, металлических заусениц. Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

• отвёртка плоского типа с тонким жалом;
• ключ гаечный размерности №12;
• ключ рожкового типа размерности №24;
• ключ гаечный размерности №27;
• ключ шестигранник размерности №6;
• острый нож;
• чистая ёмкость, необходимая для слива ОЖ с объёмом до 15 литров;
• наждачная бумага мелкой зернистости;
• ветошь.

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

Для этого необходимо:

• Открыть крышку с расширительного бочка ЖСО. Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя
• В первую очередь удалить жидкость с блока цилиндров двигателя, на котором предусмотрен специальный кран.
• На него необходимо натянуть соответствующего размера шланг (как правило, подходит изделие с размером диаметра в 12 мм).
• Далее вывести шланг в ёмкость для слива, которую лучше подставить заранее. Сливной кран охлаждающей жидкости на блоке цилиндров позволяет удалить большую часть ОЖ при работах по ремонту системы охлаждения либо при замене ОЖ, а также в других необходимых случаях
• Слить максимально возможный объём ОЖ (всего — около 10 л).
• Подобным образом слить остатки и из других шлангов ЖСО, а также с радиатора автомобиля, в нижней части которого имеется специальный кран либо болт.

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

Самостоятельная замена охлаждающей жидкости в двигателе ЗМЗ 405 автомобиля «Газель»

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

• При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации. Литол используется для обработки патрубков и мест посадок деталей, которые впоследствии крепятся с помощью винтов либо болтов
• Те же действия нужно произвести и с патрубками, которые насаживаются на помпу, отвод крышки термостата и радиатор охлаждения.
• Это осуществляется с целью получения лучшего уплотнения после затягивания хомутов на патрубках.
• Натягивать приводной ремень с помощью специального механизма и ролика рекомендуется аккуратно и ни в коем случае его не перетягивать.
• После установки новой помпы, термостата, радиатора, вентилятора, натяжного ролика, приводного ремня, всех шлангов и патрубков, электрических разъёмов необходимо визуально убедиться в правильности сборки.
• Установить верхнюю металлическую планку над радиатором с запорным устройством капота автомобиля.
• После подключения всех необходимых шлангов и патрубков залить ОЖ в расширительный бачок ЖСО.
• Вначале рекомендуется залить в расширительный бачок жидкость до имеющейся на нём отметки MIN.
• Подключить аккумуляторную батарею.
• Затем запустить мотор.
• Специальным винтом произвести развоздушивание системы, для чего ослабить данный винт и, добавив обороты двигателя до 2 тыс., подождать, когда из-под него выйдет весь воздух из системы и потечёт ОЖ (винт расположен под панелью в районе входа патрубков в отопитель автомобиля).
• Зажать данный винт.
• Довести мотор до рабочей температуры (около 90 °C).
• Далее, оценив по уровню ОЖ в бачке расширения, произвести долив необходимого объёма до отметки MAX.
• Проверить ещё раз внешним осмотром все соединения на герметичность.

Пошаговая инструкция самостоятельной замены водяного насоса

Она заставляет ОЖ циркулировать по всем контурам системы. Это обыкновенный ничем не примечательный водяной насос. Иногда в нем заклинивают подшипники, и тогда случаются течи тосола.

Виды систем охлаждения УАЗ Буханка

Работа двигателя внутреннего сгорания связана с выделением тепла. По этой причине, система охлаждения УАЗ Буханка 409 двигатель предназначена для приведения в норму температурного режима внутри агрегата. Эта функция базовая, поскольку на современных моторах охлаждение выполняет и дополнительные задачи.

Перегрев мотора усиливает механическую работу, ведёт к потере мощности, поскольку делает наполнение камеры хуже. Перегретые детали самостоятельно воспламеняют рабочую смесь, усиливая износ, сжигая масло, снижая механические свойства материала, приводя двигатель в негодность. Недостаток тепла приводит к конденсации топлива на стенках и постепенному стеканию в поддон с маслом. Разжижение смазки увеличивает износ трущихся деталей, снижая мощность мотора.

Сложность эксплуатации охлаждения в том, что система поддерживает приемлемый режим, балансируя между недостатком и избытком тепла. В идеале, рабочая температура держится в пределах 90°С.

Дополнительные функции охлаждения:

• Поддержание температуры в печке, вентиляции, кондиционере;
• Охлаждение смазки мотора;
• Снижение температуры в механизме рециркуляции сгоревших газов;
• Снижение температуры воздуха в турбинном наддуве мотора;
• Снижение температуры рабочей жидкости в автоматической коробке передач.

В связи со сложностью поддержания постоянной рабочей температуры, разработано три вида систем охлаждения. Каждый из видов применяют пропорционально предъявленным требованиям к мотору и условиям, в которых будет эксплуатироваться агрегат.

• Охлаждение жидкостью (замкнутое, незамкнутое);
• Охлаждение воздухом (естественное, принудительное);
• Охлаждение смешанное (гибридное).

Современные схемы, к которым относится система охлаждения 402 двигатель, чаще других используют комбинированное (смешанное) снижение температуры. Схема объединяет свойства жидкой субстанции и воздуха, которые дополняют и компенсируют друг друга.

Схема cooling system УАЗ «Буханка»:

Общее устройство

В этих грузопассажирских авто вагонной компоновки применяется жидкостное охлаждение закрытого типа. ОЖ в системе циркулирует принудительно под воздействием центробежного насоса. В качестве охлаждающих жидкостей производитель рекомендует использовать отечественный «Тосол». Однако в экстренных случаях можно залить в систему охлаждения УАЗа «Буханки» и обычную воду. Объем, включая не только контуры охлаждающей системы, но и отопителя, на большинстве моделей составляет от 13,2 до 15,3 литров.

Помпа

Водяная помпа на автомобиле УАЗ Буханка с механическим приводом, центробежного типа. Назначение устройства, заставлять двигаться антифриз по патрубкам и пустотам мотора. Насос транспортирует поток жидкости в радиатор, где субстанция охлаждается и обратно к цилиндрам. Неполадки в помпе приведут к перегреву мотора и серьёзным поломкам, поэтому агрегат требует ухода. Элементы помпы следующие: алюминиевый остов, крыльчатка, уплотнитель. Крыльчатка, вращаясь, создаёт центробежную силу, отбрасывающую жидкость к стенкам остова. Работа уплотнителя заключается в удержании охладителя и предотвращении течи в месте сочленения.

Помпа на УАЗ-409:

Принцип действия

Охлаждение построено по принципу отбора тепла жидкостью. После, субстанция перемещается в устройство (радиатор), где передаёт скопившееся тепло окружающей среде посредством воздуха, при этом охлаждаясь. Затем рабочее тело снова возвращается к нагретым элементам и процесс повторяется. По такому принципу работает система охлаждения двигателей ЗМЗ 409, УАЗ 402 (421).

Схема системы охлаждения УАЗ Буханка проста и характерна для других двигателей. Конструкция закрытого типа, циркуляция жидкости охлаждения происходит принудительно.

К элементам механизма относятся:

• Радиатор;
• Вентилятор принудительного охлаждения;
• Помпа для перекачки жидкости;
• Термостат;
• Охлаждающая остов рубашка;
• Патрубки;
• Датчик температуры жидкости охлаждения;
• Ёмкость расширительная;
• Печка с вентилятором.

Температурный датчик

Данный элемент измеряет температуру и отдает результаты измерений в ЭБУ. Далее блок управления регулирует температурный режим. Найти данный датчик можно на термостате.

Термостат

Элемент занимает почётное место в охлаждении силовой установки. Назначение изделия, обеспечить циркуляцию охладителя, переключая движение между малым и большим кругом обращения. Что бы процессы на холодном двигателе не нарушились и мотор быстрей нагрелся до рабочего состояния, термостат переходит в закрытое положение. После нагрева жидкости в малом кругу до 80°С механизм открывается, создавая циркуляцию через радиатор.

Термостат оснащён твёрдым наполнителем, помещается в корпусе мотора. Работа силовой установки без механизма чревата выходом из строя мотора. Жидкость будет циркулировать по малому кругу, без охлаждения в теплообменнике, в итоге это приведёт к перекалу и заклиниванию мотора.

Рабочая схема термостата:

Радиатор и вентилятор охлаждения

Когда жидкость в системе охлаждения УАЗа «Буханки» пройдет через двигатель, она разогреется. Для охлаждения она должна остыть. Для этого используется радиатор. На этих авто завод-изготовитель устанавливает преимущественно медные 3-рядные радиаторы. Однако владельцы вместо него предпочитают устанавливать алюминиевые решения. Как отмечают отзывы, с ними двигатель охлаждается значительно эффективней.

Радиатор в системе выполняет функцию охладителя. Он охлаждается под воздействием встречного потока воздуха при движении. Когда автомобиль стоит или движется с небольшой скоростью, поток воздуха слабый и не может достаточно обдувать радиатор. Тогда в дело вступает вентилятор. В этом автомобиле он принудительного типа. Элемент вращается при запущенном двигателе, вне зависимости от температуры охлаждающей жидкости. Таким образом, перегреть двигатель очень сложно.

Ёмкость расширительная

Прежде всего, расширительная ёмкость хранит запас антифриза. Определённый объём жидкости постоянно должен быть в запасе, что бы поддерживать нормальную работу мотора. Кроме того, в бачок выделяются пары и газ, который скапливается в системе во время её работы. С атмосферой расширитель связан клапаном, который установлен в крышке. Клапан настроен таким образом, что бы в системе постоянно был избыточный напор. Это позволяет работать мотору при высоких температурах, но без кипения антифриза. Избыточный напор стравливается клапанов в атмосферу.

Как поменять помпу на уаз 421 двигатель

Двигатель УМЗ–421. Руководство — часть 25

4.5.15 Ремонт масляного насоса

Пpи большом износе деталей масляного насоса понижается давление в смазочной системе

и появляется шум. Пpи pазбоpке насоса пpовеpьте упpугость пpужины pедукционного клапана. Упpугость пpужины считается достаточной, если для сжатия ее до 24 мм по высоте необходимо пpиложить усилие 54±2,45 Н (5,5 ±0,25 кгс).

Ремонт масляного насоса обычно заключается в шлифовке тоpцев кpышек, замене

шестеpен и кpышки насоса. После этого выньте валик насоса вместе с ведущей шестеpней из коpпуса в стоpону его кpышки.

В случае pазбоpки ведущей шестеpни и валика штифт

высвеpлите свеpлом диаметpом 3 мм.

Ведущую и ведомую шестеpни с выкpошенными

зубьями, а также с заметными выpаботками повеpхности зубьев замените новыми. Установленные в коpпус насоса ведущая

пpовоpачиваться от pуки за ведущий валик.

Если на внутpенней плоскости кpышки имеется

значительная (более 0,05 мм) выpаботка от тоpцов шестеpен, пpошлифуйте ее.

Между кpышкой, пластиной и коpпусом насоса

устанавливаются паpонитовые пpокладки толщиной 0,3-0,4 мм.

геpметизиpующих веществ пpи установке пpокладки, а также установка более толстой пpокладки не допускается, так как это вызывает уменьшение подачи насоса.

Сбоpку насоса пpоизводите с учетом следующего: 1. Напpессуйте на ведущий валик втулку, выдеpжав

pазмеp между тоpцом ведущего валика и тоpцом втулки 8 мм (pис. 4.16). Пpи этом зазоp между коpпусом насоса и дpугим тоpцом втулки должен быть не менее 0,5 мм.

2. Высвеpлите в ведущем валике и во втулке

отвеpстие диаметpом 4мм, выдеpживая pазмеp 20±0,25 мм.

3. Снимите фаску в отвеpстие с обеих стоpон на

глубину 0,5 мм под углом 90°, запpессуйте в него штифт диаметpом 4

мм и длиной 19 мм и pасклепайте его с

Если pаботоспособность насоса с помощью pемонта

восстановить невозможно, то замените его новым.

Рис. 4.17. Оправка для центрирования масляного насоса

4.5.16 Установка пpивода масляного насоса и pаспpеделителя зажигания

Установку пpивода масляного насоса и pаспpеделителя зажигания на блок пpоизводите в

1. Вывеpните свечу пеpвого цилиндpа. 2. Установите в отвеpстие для свечи компpессометp и пpовоpачивайте коленчатый вал до

начала движения стpелки. Это пpоизойдет в начале такта сжатия в пеpвом цилиндpе. Можно заткнуть отверстие для свечи бумажным пыжом или большим пальцем руки. В этом случае при такте сжатия выскочит пыж или будет ощущаться выход воздуха из-под пальца.

Замена помпы УАЗ

Попадались различные автомобили с двигателями 417 как у меня и 402, на которых стояли аналогичные моей помпы. Вероятно, есть и другие модификации, где насос устанавливается на головку блока цилиндров, а не на двигатель. В общем, статья про ремонт и замену помпы УАЗ 3303.

Помпа или иначе водяной насос является элементом системы охлаждения обеспечивающая циркуляцию охлаждающей жидкости. Поэтому для неё важным является герметичность и производительность.

В чугунных помпах старого образца на уаз с 417 двигателем, присутствовало отверстие через которое вытекала ОЖ сигнализирующая о её неисправности. Временно остановить утечку можно было, если прошприцевать помпу.

Течь устраняется заменой манжеты сальника крыльчатки и уплотняющей шайбы. Но если вы хотите решить вопрос с ремонтом надолго, то лучше ремонтировать в комплекте с подшипниками. Просто потому, что попавшая вода уже нанесла вред им.

Ещё более лучшее решение, это просто заменить помпу на более новый образец. Всё зависит от частоты эксплуатации машины. Используя УАЗ часто, мне приходилось раз в год ремонтировать её. Ремонт не дорогой, но это затраченное время и простой. Заменив на помпу нового образца забыл про ремонт на несколько лет.

Замена помпы на уаз буханка

Помпа приказала долго жить! Этот механизм может выходить со строя месяцами, как было и с моей. Подтекала она практически незаметно разбрасывая тосол по моторному отсеку тонкой полоской и уменьшая уровень ОЖ в течении года.Но в предпоследнюю неделю декабря дважды долив тосол понял, что помпа накрылась!В запасе уже полгода пролеживалась её сестра на замену.Благо погода на дворе баловала теплом:)Слил тосол, отсоединил шланги радиатора охлаждения и радиатора печки, снял крепление натяжителя генератора

Наставил деревянную проставку и легонько молотком отделил старушку от ГБЦ

Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «Газель»

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Двигатель ЗМЗ-409

Этот мотор отличается другой клапанной крышкой, улучшенным механизмом ГРМ, иной прокладкой ГБЦ. Также вырос объем силового агрегата, что сразу же повлекло за собой модернизацию системы охлаждения ЗМЗ-409 УАЗ «Буханки».

Устройство охлаждающей системы типичное для ДВС такой конструкции, которые когда-либо изготавливались на Заволжском заводе. Двигатель оснащен жидкостной закрытой принудительной системой. Здесь также имеется радиатор, рубашка в блоке цилиндров и в головке блока цилиндров, помпа, расширительный бачок, датчики температуры, электрический вентилятор, радиатор отопителя и другие элементы. Отметим, что принцип работы системы охлаждения 409 УАЗа «Буханки» прост и аналогичен инжекторным моторам. Здесь ОЖ также двигается по большому кругу и по малому.

Ремонт помпы уаз 421 своими руками

Недавно пришлось провести ремонт помпы (дв.4021), для меня стало откровением, что помпу можно смазывать, а следовательно продлить моторесурс агрегата. Была заменена ось, подшипник, сальник и крыльчатка (продается все в сборе, цена 220р.) На подшипнике имееся технологическое отверстие (при установке необходимо его совместить с отверстием на кожухе насоса), выполняющее две функции: во-первых для стопора подшипника в кожухе с помощью винта, и во-вторых при установке масленки (подходит по резьбе масленка с крестовины) — для смазки. После сборки, помпа была смазана нигролом, а затем вместо масленки установлен стопорный винт. Теперь раз в год при ТО (осенью) буду смазывать, надеюсь кому-то поможет данный пост. Как я понял ты смазываешь подшипники через водосточное отверстие?

Добавлено через 4 минуты 12 секунд смазка в подшипники помпы закладывается один раз на весь период эксплуатации. Помпа вполне отходит свои 100000км. Так зачем ее смазывать?

Господа, недоумеваю, почему сальник — это кусок твёрдой пластмассы с зазорами по кругу под миллиметр? Чем воду держать.

На днях вскрывал помпу, пришлось поменять крыльчатку. В воскресенье удалось только неновую найти с микрораковинками железной части. До этого пару лет назад менялся подшипник с сальником и постоянно пара капель вытекала. В чём проблема?

а зачем перебирать помпу?,если можно взять новую и поставить Цена.

Вопрос не о смазке, а о строении сальника. И вообще, какого Х она течёт. Состояние крыльчатки имеет значение?

На графит и похоже.

Я больше в шоке был. когда на всём рынке мне смогли предложиь только 2 чисто пластмассовые крыльчатки!

Зачем перебирать двиг если можно взять и новый поставить? В цене!лопнет крыльчатка,будете новую помпу брать за 1300р. или за сто руб. крыльчатку?

Вообще то существует двигатель ЗМЗ 417 или 414 точно не помню, 2,89 л объём и поршневая 100 мм. ЗМЗ 410 фиг найдешь, геометрия КШМ 410 хуже чем у 421й кшм УМЗ 421, ничего хорошего (тупой поддон, сухие гильзы), и просто так не поставишь в волгу.

Какие сейчас нормальные? вот это серьезный вопрос =) Нужно снимать заднюю крышку, смотреть зазоры между колесом и стенками и между колесом и задней крышкой. Зазоры должны быть минимальными.

на вид помпа отличная, люфта на валу вообще нет, крутится с небольшим усилием, короче все супер. Но зазоры. Будет частично в холостую перемолачивать жидкость. Посмотрим как себя покажет на деле

Тут не всё так просто. Я боюсь что истину можно установить только реальными замерами. Ну и как писал ранее — что хорошо на одних оборотах, может быть плохо на других.

Где то на страницах журнала «за рулем» был тест разных помп (и на 402 и на 406). Так вот левые (не заводские) не по напору не по производительности не дотягивали до заводской.

SkyR1der, Т.е есть смысл поменять крыльчатку на текстолит или чугун? Александр, глубоко признателен тебе за ценную информацию. Очень полезно повысить знания в этом вопросе.

Добавлено через 1 минуту 37 секунд Посмотрим как себя покажет на деле Тоже с интересом буду ждать результата.

Добавлю по теме: летом пришлось менять помпу. Выявил 2 не плохих момента: 1) термостат при замене лучше брать без гайки на клапане малого круга. как я понял есть два варианта, гайка и стопорная шайба, так вот в моём случае разлетевшийся термостат, а точнее эта самая гайка разворотила крыльчатку помпы. 2) Из всех нынешних помп взял Veber, из плюсов следующее: стальная крыльчатка, нет люфтов осевых и продольных, в комплекте проклатка и герметик фирменый. Как сказали продавцы — фирма новая, делает пока ещё на совесть. цена вопроса 1700 р. взял щас bautler за 900 р поездил месяц качает слабо печка дует еле теплым снимал подающий шланг с блока на печку который наращивал его 12 шлангом и в радиатор вставлял на хх не течет на оборотах течет в общем качает помпа слабо она с чугунной крыльчаткой

Двигатель ЗМЗ-402.10 Разлбрал РОДНУЮ помпу.

Добавлено через 8 минут 49 секунд или пластиковую с большей дыркой втулку делать из втулки шатуна? номеклатурый № каталога змз оригинальной крыльчатки 4022.1307032.

Есть из черного пластика с плоскими и гнутыми плоскостями. Гнутая внешне похожа, но отверстие под вал — входит и выходит свободно — написано под «усиленный» вал. Расстроился, вторую крыльчатку с плоскими лопастями не промерял по валу. Может ее можно поставить вместо рыжей?А фото «плоской» есть.? Может ты ЕЕ путаешь с крыльчаткой от ДВС 24Д.? На 402-й она не подойдет.

402-е крыльчатки бывают пластиковые, алюминиевые и чугунные. Самые долговечные, — чугунные. Они же и самые догогие.

А пластиковые часто бывают ОДНОРАЗОВЫМИ. ) Т.е. при попытке снять такую крыльчатку с вала (даже съемником).. пластик лопается, а металлическая втулка остается на валу. Поэтому я пластиковые стараюсь не ставить.

слабенький какой-то магазин. Ищи в других местах.

Пластмассовые — риск. Закос под текстолит — лохотрон на пластмассу. Тот же самый риск, только на первый взгляд завуалированный. Правильная крыльчатка, а ты поймёшь это при установке, натягивается на вал тяжело и сидит с минимальными зазорами как от крыльчатки, так и от задницы. И в то же время уже касается сальника.

У меня сальник несколько лет резиновый. И они бывают разные.Первый сутки не прожил. А последний, вроде, кременчугский. В бортовиках порыться можно.

Но на больших оборотах она больше подвержена кавитации (срыв потока). Поэтому.. если ты не любитель сильно крутить мотор, — лучше ставить прямолопастную. Если же ты любитель «поотжигать» и мотор часто крутится за 3000-4000, — то лучше косолопастная.

На втором фото крыльчатка помпы двигателя 24Д. И она тебе не нужна. )

Ну, да.. и туда она тоже подходит. А не только на 24Д.

Как правило, беру только «рыжие» крыльчатки, хотя попадаются и неплохие «чёрные» Ну не знаю — я от пластика отказался ещё 10 лет назад после такого:

Посадочная часть крыльчатки чугунная Пластиковые черные косые и прямолопастные втуки у них металл — видно следы точения и покрытие антикор, как на болтах:haha:. Чугун — другое дело. Ему антикор не нужен он не ржавет почти. Стойкость гарантированная от 50 лет.:smoke:

Добавлено через 43 минуты 2 секунды Пойду искать в магазины и на рынок. Лишь бы работали.

Всех с новым годом,есть крыльчатка от умз вроде,там лопасти прямые а не как у нас,что насчет этой крыльчатки скажите

Скажу понравилась. На хх теплее. Полгода прошла, подшипник залюфтил а крыльчатка как новая.

умз движокУМЗ-417 имеет компоновку волговского 24Д. Там помпа тож крепиться к ГБЦ.. и крыльчатка тоже похожа.

Помпа с УМЗ-417 подходит на 24Д.

Привет! С Новым Годом! Подобное разрушение крыльчатки, как правило, при попадании посторонних предметов в помпу. Иначе ТАК крыльчатку не разрушить! Стоимость ремонта помпы с работой около 500р (если ремонтируешь сам, то только стоимость деталей), цена новой помпы порядка 1000р. У меня на ремонт помпы уходит примерно 30-40мин. Зато отремонтированные помпы качают максимально возможно. Да и ходимость отремонтированных помп не хуже заводских. Усиленные помпы даже не ремонтирую, т.к. «усиленные» валы-подшипники ходят заметно меньше, чем нормальные. Когда были проблемы с з/ч, точил втулку в корпус усиленной помпы и ставил обычный вал-подшипник. В новой помпе ОБЯЗАТЕЛЬНО надо допрессовывать крыльчатку, т.к. её запрессовывают только заподлицо с корпусом. Как правило, при такой напрессовке, получается довольно большой зазор между кр-ой и конусом корпуса (попадалась помпа с зазором 3мм!). Удачи.

Подобное разрушение крыльчатки, как правило, при попадании посторонних предметов в помпу. Иначе ТАК крыльчатку не разрушить!Никита, есть еще ОДИН вариант при котором происходит подобное разрушение..;)

Это пуск ПРИМОРОЖЕННОГО мотора.

Привет! Чугунная, при замерзании, разрушается на раз. Если есть опасность замерзания, рукой проверяешь, вращается ли помпа. Если не вращается, отливаешь горячей водой. Удачи.

Добавлено через 7 минут 26 секунд Сейчас что новые помпы продают,которые ЗМЗ золотая серия или оригинал,хрен их проймешь. Эти помпы по другому Кено,которые делаются в Китае что на сайте змз не скрывается. Себе поставил Лузар с железной крыльчаткой,качает отлично при ценнике 700р,против змзовской за 2 т.р. Посмотрю насколько хватит,на вид тоже из Китая и такаяже,только по уму расточена резьба для штуцера на 16 и 20 мм с двумя штуцерами в комплекте. А так сам походу был виноват,что ремни перетягивал. Сейчас езжу с одним пр-ва gates,когда двигатель холодный пускаешь бывает и свиснет,но не проскальзывает при всей нагрузке. Такие на работе по 6 месяцев выбигают на вентиляции,в режиме 24 часа/сутки и также свистят на старте.

Привет! С Новым Годом! При установке 2-х ремней натягивать надо ЗНАЧИТЕЛЬНО меньше, т.к. общая контактная поверхность в 2 раза больше и тянет без проскальзывания при не сильном натяге. Я проверяю натяг: проворачивается или нет ген-р от руки. При этом ремень можно скрутить пальцами вокруг оси на 90*. Если скручивается больше — подтянуть, если не свернуть — ослабить натяг. Хорошие ремни (немецкие) ходят около 100000км. Удачи.

Если есть опасность замерзания, рукой проверяешь, вращается ли помпа.У меня опасности НЕТ. Я на тосоле круглый год. Хотя некоторые (не будем называть имен ;)), считают, что в Крыму можно ездить на воде.. потом помпы ремонтирут.. и расказывают какие некачественные выпускают крыльчатки.:)

Хорошие ремни (немецкие) ходят около 100000км. А ремни из дружественного Китая ходят 5000. Одна замена масла = 2 замены ремня. rofl:

Привет! У нас продают немецкие ремни (1018, 1025). Ходят очень долго! Беру зубчатые ремни, они требуют меньшего натяга. Удачи.

Добавлено через 15 секунд А ремни из дружественного Китая ходят 5000.

Ремонт или замена

Помпа для УАЗ Патриот с двигателем ЗМЗ 409 обычно меняется целиком на новую, хотя при желании можно попытаться ее отремонтировать самому. Существуют ремкомплекты ВН для многих двигателей УАЗ, в том числе и для 409 двигателя. В состав ремкомплекта входят новые:

• подшипник
• сальник
• крыльчатка

Но, для начала вам придется снять старую помпу с двигателя.

Снятие водяного насоса также производится в случае, когда необходим доступ к другим частям двигателя, например при замене ГРМ. В таком случае все равно рекомендуется осмотреть насос для выявления дефектов, так как процедура замены насоса достаточно трудоемкая.

Перед тем, как снять насос с автомобиля, нужно подготовить сам автомобиль и необходимый инструмент, вам понадобятся:

• накидной ключ на 7 для откручивания хомутов;
• отвертка с плоским лезвием;
• монтажная лопатка.

Демонтаж насоса (гидроусилитель снят)

Далее, последовательность замены такая:

• Автомобиль УАЗ Патриот необходимо поставить на ручник, либо подложить упоры под колеса. Затем сливается охлаждающая жидкость.
• Снимается с кронштейна насос гидроусилителя рулевого управления.
• Осуществляется демонтаж вязкостной муфты привода вентилятора.
• Необходимо демонтировать ремень привода генератора и помпы.
• Извлеките шкив и отражатель шкива, зафиксировав шкив отверткой и выверните 3 винта, которыми он крепится.
• Необходимо открутить 3 болта крепления кронштейна насоса ГУР (гидроусилителя) и извлечь кронштейн.
• Ослабьте хомуты, при помощи которых крепятся подводящие патрубки к помпе.
• Открутите 2 болта спереди помпы и один сзади, после чего извлеките насос из автомобиля.

Независимо от того, снимали ли вы помпу, чтобы просто проверить ее состояние, или для доступа к другим узлам двигателя — после снятия необходимо в любом случае заменить прокладку на новую, во избежание течи ОЖ. Также, обязательно очистите поверхность прилегания, с которой соприкасается прокладка от всякого рода отложений. Рекомендуется на прокладку нанести тонкий слой герметика.

https://youtube.com/watch?v=OPcBS-Wi66w%3Ffeature%3Doembed

Некоторые умельцы ставят дополнительную помпу, это нужно в том случае, если планируется установка второй печки в салон внедорожника.

Монтаж новой помпы осуществляется в порядке, обратном снятию.

Функция данного элемента здесь такая же. Он необходим для открытия или перекрытия пути жидкости с малого на большой круг или наоборот.

Данный термостат на моторе открывается при температуре в 75 градусов. Это одна из важных частей двигателя. Если неисправен термостат, двигатель будет перегреваться.

Измеритель нагрева

Температурный измеритель УАЗ Буханка, деталь, выводящая на приборный щиток информацию о степени нагрева. Так как на используемых моторах устанавливается принудительная вентиляция радиатора, то датчик не управляет включением изделия.

Если мотор переделали и установили электрический вентилятор, датчик температуры считывает информацию о температурном режиме. После, информация передаётся в блок управления, анализирующий и регулирующий степень нагрева. Измеритель устанавливают на термостате мотора, неполадки изделия ведут к перегреву агрегата и поломке.

Измеритель степени нагрева, мотора ЗМЗ-406:

Как менять помпу на 421 двигатель

думаю что произошедшее со смной будет интересно многим, кто с этим еще не сталкивался.

так вот, после покупки нового 31519, я заглянул под капот и обнаружил интересную фигню. на железной мясорубке вентилятора стояля большая шайбообразня херня, гордо именуемой вискомуфтой. из мануала я понял что это крайне крутая вещь.

но тут, после пробега в 13 или 14 тыков, начала бежать помпа — сначала на холодную, потом и на горячую, а затем и вообще тосол стал литься конкретным вонючим потоком.

сняв помпу я обнаружил ТАКОЙ люфт в подшипниках оси, что мне стало малость плохо. оказывается, что эта байда (вискомуфта) совместно с железным вентилятором (очень и очень много они весят и нихрена не отбалансированы естественно) конкретно разбили подшипники и сальник вместе с ними.

так что после запрессовки новой оси с новыми подшипниками и сальником вместо вискомуфты и железного вентилятора был установлен пластиковый вентилятор от ГАЗ 53 с подрезанными на 4 см лопостями (чтобы влазил в диффузор и за шкив на коленчатом валу не цеплял). думаю что теперь подшипники помпы проживут несомненно дольше .

Замена насоса системы охлаждения и термостата двигателя УМЗ-417

Неисправностями насоса системы охлаждения (далее — помпа) являются:

-Разрушение подшипникового узла помпы. Проявляется виде ненормального шума. При покачивание шкива помпы рукой будет ощущаться люфт в подшипниках

-Разрушение сальника илии уплотнительной шайбы помпы. Обычно эта неисправность является следствием чрезмерного люфта в подшипниках. Проявляется виде подтеков ОЖ в районе фланца помпы.

-Деформация корпуса (трещины, коробление) помпы вследствие перегрева или ударных механический воздействий.

Во всех вышеперечисленных случаях требуется немедленный ремонт или замена помпы. Поскольку ее полный отказ приведет к перегреву двигателя, что чревато короблением блока цилиндров или ГБЦ.

Неисправностями термостата двигателя является частичное или полное заклинивание клапана термостата в одном из положений. Заклинивание клапана термостата в верхнем положении (открыт большой круг циркуляции ОЖ) не является опасным. Это всего лишь сказывается на увеличении времени прогрева двигателя. В условиях зимы это может привести к тому, что двигатель не сможет достичь рабочей температуры.

Гораздо более опасным является заклинивание термостата в нижнем (закрытом) положении, когда ОЖ циркулирует только по малому кругу. Это приводит к перегреву двигателя.

Косвенно, заклинивший в нижнем положении термостат можно вычислить по нагреву верхнего патрубка радиатора. Если температура верхнего патрубка ощутимо ниже температуры двигателя, то с большой долей вероятности можно утверждать, что клапан термостат «завис» в закрытом положении.

Полную картину о состоянии термостата можно получить, нагрев его до 90о в емкости с водой. При достижении температуры воды

70о клапан термостата должен открыться. Если этого не произошло, то термостат неисправен и подлежит замене.

При замене помпы целесообразно так же заменить ОЖ.

Нужно обязательно помнить, что при замене ОЖ важно не смешивать жидкости, имеющие разные основы. А именно – жидкости на основе этиленгликоля и жидкости на основе пропиленгликоля. Еще раз:

НЕДОПУСТИМО СМЕЩИВАТЬ ОЖ НА ОСНОВЕ ЭТИЛЕНГЛИКОЛЯ И ПРОПИЛЕНГЛИКОЛЯ! Щелочность этого смешанного раствора такова, что он разъедает любой металл за очень незначительный промежуток времени.

Обычно в практике ОЖ на основе этиленгликоля окрашены в зеленый, желтый или голубые цвета. На основе пропиленгликоля – в красный цвет. Но это всего лишь мое наблюдение, не смотря ни на что, надо внимательно изучить состав ОЖ, который изготовитель указал на этикетке.

Касательно общих сроков замены ОЖ, то для этиленгликолевых жидкостей, это 60000км. пробега или 3 года, в зависимости от того, что наступит раньше. Замена этиленгликолевых ОЖ вызвана тем, что сам по себе водный раствор этиленгликоля — очень агрессивная к металлам жидкость и поэтому в его состав вводят комплекс нейтрализующих присадок (ингибиторов). С течением времени эти присадки разрушаются и перестают защищать детали системы охлаждения, и ОЖ надо менять.

Жидкости на основе пропиленгликоля менее агрессивны, поэтому срок замены таких ОЖ – раз в 5 лет. Или 100000км пробега.

Последнее – все ОЖ на основе спиртов крайне токсичны!! Соблюдайте меры предосторожности – не вдыхайте пары, не допускайте попадания ОЖ на открытые участи кожи и ни в коем случае не допускайте попадания ОЖ внутрь организма! 35см3 – смертельная для человека доза!

Необходимый инструмент

Набор торцевых головок – 10, 12, 13, 17, трещетка и вороток

Шланг диам. 10мм и длиной не менее 40см

Емкость для сливаемой ОЖ – не менее 15 литров.

Замена термостата

1. Сливаем ОЖ из двигателя и радиатора (если планируется только поменять термостат, то всю ОЖ сливать не надо, достаточно слить 4-5 литра). Для этого есть 2 краника – один справа на блоке, другой – слева на радиаторе. Если машина укомплектована штатным предпусковым подогревателем, то вместо краника на блоке сливаем ОЖ через краник в котле подогревателя.

Внимание! Кран печки должен быть открыт, а пробка радиатора снята!

Одев один конец шланга на кран, а другой опустив емкость, тянем за тягу флажка краника. Если тяга отсутствует, то рукой поворачиваем флажок краника по часовой стрелке.

Краник на блоке:

Краник на радиаторе:

2. Дождавшись, когда ОЖ полностью сольется (или сольется требуемый объем), отверткой отворачиваем хомуты верхнего патрубка радиатора. Затем ключом или головкой на 12 отворачиваем 2 болта крепления крышки корпуса термостата.

Снимаем крышку вместе с верхним патрубком. Вынимаем термостат. Если рукой снять его не удается, то уцепившись за него длинногубцами, раскачивая из стороны в сторону, выдираем его.

3.Установка термостата. Термостат требуется установить и сориентировать таким образом в корпус, чтобы небольшое (

2мм) отверстие, в котором болтается типа заклепочка, располагалось в наиболее высоком месте относительно клапана термостата.

Это вызвано тем, что это отверстие предназначено для выхода воздуха во время заправки системы ОЖ и т.к пузырьки воздуха скапливаются всегда в самом высоком месте, то и отверстие должно располагаться наиболее высоко.

Приблизительная ориентация термостата:

При установке крышки термостата обратно нужно отчистить посадочное место от следов старой прокладки, иначе возможна негерметичность системы охлаждения.

4. Заливаем ОЖ. Прогреваем двигатель до рабочей температуры, затем, дождавшись, когда двигатель остынет до 40-50о, проверяем уровень ОЖ. При необходимости – доливаем.

1. Проделываем пункт 1 из раздела «Замена термостата».

2. Снимаем ремень генератора. Если машина оснащена ГУРом, то сперва снимаем ремень насоса ГУРа и только затем ремень генератора.

Внимание! Не оставляйте висеть ремни на шкиве коленвала, на них может попасть ОЖ или масло и вызвать разрушение ремней.

3. Снимаем боковые щитки радиатора. Откручиваем 2 болта крепления верхних тяг крепления радиатора. Отводим тяги в сторону.

4. Снимаем вентилятор. Для этого откручиваем 4 болта, одновременно удерживая вентилятор от проворачивания рукой за лопасть.

Затем, отклонив радиатор максимально вперед, протаскиваем вентилятор между кожухом и шкивом помпы. Снимаем шкив помпы, который удерживался этим же болтами.

5. Снимаем кожух вентилятора. Он крепиться 4 болтами М6 и тягой краника радиатора.

6. Откручиваем хомуты крепления оставшихся патрубков системы охлаждения.

Снимаем патрубки с помпы, корпуса термостата и радиатора.

7. Снимаем хомут шланга печки и демонтируем шланг со штуцера помпы

8. Далее я рекомендую снять радиатор. Хотя, можно с определенными трудностями снять помпу без демонтажа радиатора. Но я не советую. Сначала снимаем шланги с масляного радиатора. Затем окручиваем провод датчика аварийной температуры. После откручиваем отверткой винты крепления тросика механизма поворота жалюзи.

Сам радиатор установлен на 2х опорах снизу. Длинногубцами расшплинтовываем гайки и головкой на 17 окручиваем их. Снимаем радиатор, потянув его вверх.

Сняв радиатор, переворачиваем его заливной горловиной вниз и сливаем из радиатора остаток ОЖ. Приблизительно 0,5 литра. Снятый радиатор так же целесообразно промыть.

Изнутри – 10% раствор соды, снаружи – струя воды под малым давлением и очень мягкая щетка.

9. Снимаем помпу. Если помпа нового образца (такая же, как и на 421 двигателе), то она крепиться 6 гайками. Их удобнее отворачивать головкой на 13. К одной из шпилек крепиться планка генератора. Отвернув 6 гаек, стягиваем помпу со шпилек. Вместе с помпой так же снимается ее задняя крышка.

В итоге должно получится следующие:

Если при отворачивании гаек помпы, одна (или несколько) из шпилек обломилась, то можно поступить 2 способами: воспользоваться шпильковертом или сварочным аппаратом.

Или надеть на шпильку гайку и обварить ее:

10. Тщательно удаляем следы старой прокладки на блоке. Для этого можно воспользоваться дрелью с одетой на нее щеткой-крацовкой. Особое внимание в районе шпилек, там сложнее всего отчистить качественно от старой прокладки. Новую прокладку лучше ставить на герметик. Так надежнее.

11. Ставим помпу. После того, как установлена прокладка задней крышки помпы, можно смонтировать саму помпу обратно. Ставиться она так же, как и снимается.12. Осуществляем сборку в обратной последовательности.

Выполняем пункт 4 раздела «Замена термостата»

При заправке системы охлаждения, жидкость в радиатор надо заливать тонкой струей. Это необходимо для того, что бы не произошло завоздушивание системы.

Ремонт насоса системы охлаждения УАЗ-3151

Возможными неисправностями насоса (рис. 1) могут быть: течь жидкости через сальник крыльчатки в результате износа уплотнительной шайбы или разрушения резиновой манжеты сальника, износ подшипников, обломы и трещины крыльчатки.

Рис. 1. Насос системы охлаждения двигателя

Ремонт насоса 21–1307010–52 системы охлаждения

Подтекание жидкости из насоса устраняйте заменой уплотнительной шайбы и резиновой манжеты.

Для замены снимите насос с двигателя, отсоедините его от кронштейна, снимите приспособлением 71–1769 крыльчатку (рис. 2), выньте уплотнительную шайбу и манжету сальника.

Рис. 2. Снятие крыльчатки насоса

1. Снимите с валика насоса крыльчатку и выньте уплотнительную шайбу и резиновую манжету.

Рис. 3. Снятие ступицы шкива насоса

2. Отверните гайку крепления ступицы шкива и снимите ее с помощью приспособления, как показано на рис. 3.

Рис. 4. Выпрессовка валика насоса: 1 – корпус насоса; 2 – валик; 3 – подставка 3.

Извлеките стопорное кольцо подшипников из корпуса 1 (рис. 4) насоса и на прессе выпрессуйте или выбейте медным молотком валик 2 с подшипниками из корпуса, оперев передний торец корпуса на подставку 3 с отверстием для прохода подшипников.

Рис. 5. Запрессовка валика вместе с подшипником в корпус насоса: 1 – валик; 2 – корпус насоса; 3 – оправка; 4 – подставка

Сборку насоса производим в обратном порядке. При этом новый подшипник запрессуйте на валик 1 (рис. 5) и в корпус 2 одновременно при помощи ручного пресса и оправки

3. Войлочный сальник подшипника должен быть обращен в сторону стопорного кольца.

Надев на валик распорную втулку, запрессуйте второй подшипник войлочным сальником наружу.

После установки на место стопорного кольца напрессуйте на передний конец валика ступицу шкива, уперев валик в задний торец кольца.

Напрессовку ступицы шкива на валик насоса двигателя модели 4218 производите после установки фиксатора 19 (см. рис. 1, б).

Подтекание жидкости из насоса устраняйте заменой сальника 21 (см. рис. 1, б) в сборе.

При износе ролико-шарикового подшипника 19 замените его в сборе с валиком.

Для замены сальника или валика в сборе с подшипником снимите насос с двигателя, отсоедините его от крышки, снимите приспособлением 71–1769 крыльчатку (см. рис. 2).

С помощью приспособления (см. рис. 3) снимите ступицу шкива вентилятора и выпрессуйте валик с подшипником.

Перед выпрессовкой подшипника обязательно выверните фиксатор 20 (см. рис. 1, б).

Сборку насоса производите в обратной последовательности. При этом запрессовку ступицы шкива вентилятора производите до упора в буртик, а запрессовку крыльчатки – до размера 117,4 +0,925 –1,035 (см. рис. 1, б).

Перед сборкой часть валика ролико-шарикового подшипника, сопряженную с сальником, смажьте мылом, а торец крыльчатки, соприкасающийся с сальником – графитной смазкой.

При установке собранного насоса на двигатель обратите внимание на пригодность паронитовой прокладки между крышкой и корпусом насоса.
