Сообщение от k2
Ivan_Pomidorov, DJM, а раньше до того как за ремни пятихатку ввели вы пристёгивался всегда?, ответ давать често )
Отвечаю только потому, что модератор, а так вопрос ответа не достоин. Понимаю, что этому человеку только 500 рублей начинает сознание менять.
Учитесь на чужих ошибках. Разница между теми, кто на своём примере может доказать, что пристёгиваться нужно и остальными такая же, как между теми, кто ел мухоморы и теми, кто не ел.
Для снятия ремня безопасности переднего сиденья:

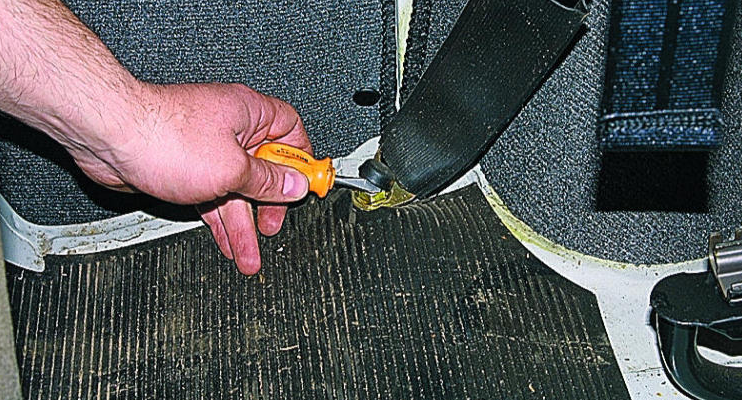

Поддев отверткой снимаем накладку болта фиксатора ремня.
Ремни безопасности заднего ряда сидений снимаем аналогично.
Устанавливаем ремень в обратной последовательности.
Снятие крышки лючка заливной горловины топливного бака
Шлицевой отверткой отворачиваем два винта крепления лючка, удерживая гайки ключом «на 7».
Снимаем крышку лючка и два толкателя с пружинами.
Удерживая регулировочный болт ключом «на 10», таким же ключом отворачиваем гайку болта, ослабляя натяжение ремня.
Снимаем ремень насоса гидроусилителя, проводя его между лопастями крыльчатки вентилятора и радиатором.
Снимаем ремень привода генератора, для чего:
удерживая болт крепления генератора ключом «на 14», ослабляем затяжку его гайки ключом «на 17» (для наглядности дан вид снизу).
Аналогично ослабляем второй болт нижнего крепления генератора.
Если гайки затянуты большим моментом, то сняв передний брызговик двигателя (см. Снятие брызговиков двигателя), ослабляем затяжку этих гаек снизу автомобиля.
Ключом «на 12» ослабляем затяжку болта верхнего крепления генератора.
Смещаем генератор к блоку цилиндров.
Снимаем ремень привода генератора, проводя его между лопастями крыльчатки вентилятора и радиатором.
Натягиваем ремень, отводя генератор от двигателя, одновременно затягивая болт верхнего крепления генератора.
Прогиб в середине верхней ветви ремня при усилии 4 кгс должен составлять около 10 мм.
В противном случае, ослабив верхний болт крепления генератора, повторяем регулировку. Ремень привода насоса гидроусилителя устанавливаем и регулируем, вращая гайку регулировочного болта на кронштейне насоса.
Прогиб в середине верхней ветви ремня должен составлять около 10 мм при усилии 4 кгс.
- Актуальность: 10.2008
- Модификации: 390994 (Euro-2), 390994 (Euro-3), 390995 (Euro-2), 390995 (Euro-3)
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1 — для УАЗ 374194 Евро-2
Примечание:
Для автомобилей УАЗ-390994, УАЗ-390995
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4 — для УАЗ 374194 Евро-2
2
2
2
2
2
2
2
2 — для УАЗ 374194 Евро-2
Примечание:
Для автомобилей УАЗ-390944, УАЗ-390945
Примечание:
Для автомобилей УАЗ-390944, УАЗ-390945. Вариантное исполнение
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
— для УАЗ 374194 Евро-2
Примечание:
Для автомобилей УАЗ-396294, УАЗ-396254, УАЗ-220694, УАЗ-390994, УАЗ-396295, УАЗ-396255, УАЗ-220695, УАЗ-390995
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
— для УАЗ 374194 Евро-2
Вы не робот?
Мы зарегистрировали подозрительный траффик, исходящий из вашей сети. С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот. Поставьте отметку, чтобы продолжить.
Если вдруг что-то пойдет не так, попробуйте другой вариант.
23 Снятие и установка ремней безопасности
Снятие и установка ремней безопасности
Ремни безопасности
передних сидений
Установка производится в обратном порядке. Проследите за правильностью установки
шайб и дистанционных втулок анкерных узлов и прочностью затягивания крепежа.
Стеблевые держатели пряжек передних ремней безопасности (модели без натяжителей
ремней)
Установка производится в обратном порядке. Проследите за прочностью затягивания
крепежа.
Стеблевые держатели пряжек передних ремней безопасности (модели
с натяжителями ремней)
Не предпринимайте попыток диагностирования блоков преднатяга ремней. Помните,
что подача любого электропитания (включая ток, вырабатываемый внутренним
источником питания омметра) приводит к срабатыванию механизмов устройства
преднатяга. Кроме того, срабатывание устройств происходит также при разогреве
сборок до температуры выше 100°С.
Установка производится в обратном порядке. Обратите внимание на следующие
моменты:
a) Перед установкой натяжителя удостоверьтесь, что аккумуляторная батарея отсоединена,
а зажигание выключено;
b) Старайтесь не прикасаться к пряжке ремня безопасности при первом включении
зажигания.
Боковые ремни безопасности заднего сиденья
Установка производится в обратном порядке. Проследите за правильностью
установки шайб и дистанционных втулок анкерных узлов и за прочностью затягивания
крепежа.
Центральный ремень безопасности заднего сиденья
Электронный блок управления натяжителей передних ремней безопасности
Блок расположен под центральной консолью.
Установка производится в обратном порядке. Проследите за правильностью прокладки
электропроводки и надежностью крепления контактных разъемов прежде чем подключать
аккумуляторную батарею.
23 Снятие и установка заднего ремня безопасности
Снятие и установка заднего ремня безопасности
Задняя направляющая ремня
Ремни безопасности передних сидений
Сдвиньте переднее сиденье вперед и сложите спинку сиденья.
Выверните болт 1 (рис. 10.106) внизу средней стойки и снимите распорную втулку и фибровую шайбу 2.
Снимите пластиковое защитное приспособление на якоре ремня безопасности.
Снимите нижнюю обивку средней стойки.
Лезвием отвертки снимите крышку 1 (рис. 10.107) болта 2 верхнего крепления ремня безопасности к средней стойке.
Снимите распорную втулку и фибровую шайбу 3 верхнего крепления ремня безопасности к средней стойке.
Для доступа к натяжителю отверните ковровое покрытие пола.
Выверните болт 1 (рис. 10.108) крепления натяжителя ремня безопасности.
Соприкосновение поверхностей из разных металлов может привести к быстрой коррозии. Убедитесь в применении надлежащих затяжек во избежание преждевременной коррозии.
Установку ремня безопасности переднего сиденья проводите в последовательности, обратной снятию.
Установите распорную втулку и фибровую шайбу верхнего крепления ремня безопасности к средней стойке. Затяните болт верхнего крепления ремня безопасности моментом 30—45 Н·м.
Установите натяжитель ремня безопасности и закрепите болтом, затянув его моментом 30—45 Н·м.
Установите распорную втулку и фибровую шайбу нижнего крепления ремня безопасности к основанию средней стойки. Затяните болт нижнего крепления ремня безопасности моментом 30—45 Н·м.
Установите пластиковое защитное приспособление на якоре ремня безопасности.
Верните спинку сиденья на прежнее место.
Пряжка ремня безопасности переднего сиденья
Снимите пряжку ремня безопасности переднего сиденья в следующем порядке:
До снятия пряжки ремня безопасности водителя отсоедините разъем контрольной лампы.
Установите накладку и пряжку ремня безопасности переднего сиденья и закрепите болтом, затянув его моментом 30—45 Н·м.
Подсоедините разъем контрольной лампы.
Ремни безопасности задних сидений с АБН
Снимите подушку и спинку заднего сиденья.
Снимите заднюю панель обивки.
Снимите боковую панель багажного отсека.
Выверните болт 1 (рис. 10.110) нижнего крепления ремня безопасности и снимите распорную втулку и фибровую шайбу 2.
Снимите пластиковое защитное устройство на якоре ремня безопасности.
Снимите панель багажного отсека.
Лезвием отвертки откройте крышку 1 (рис. 10.111) болта верхнего крепления ремня безопасности заднего сиденья.
Выверните болт 2 и снимите распорную втулку, пластиковые и фибровую шайбу 3 верхнего ремня безопасности заднего сиденья.
Выверните болт 1 (рис. 10.112), снимите фибровую шайбу 2 крепления натяжителя ремня безопасности.
Снимите ремень безопасности заднего сиденья.
Установку ремней безопасности задних сидений с АБН проводите в последовательности, обратной снятию.
Вверните и затяните болт верхнего крепления ремня безопасности и затяните его моментом 30—45 Н·м.
Вверните и затяните болт крепления натяжителя ремня безопасности и затяните его моментом 30—45 Н·м.
Вверните и затяните болт нижнего крепления ремня безопасности и затяните его моментом 30—45 Н·м.
Ремни безопасности задних сидений с двухточечным креплением
Снимите подушку заднего сиденья.
Снимите ремень безопасности с двухточечным креплением и пряжку в следующем порядке:
Установку ремня безопасности заднего сиденья проводите в последовательности, обратной снятию.
Установите пряжку ремня безопасности с трехточечным креплением, закрепите болтом, затянув его моментом 30—45 Н·м.
Установите ремень безопасности с двухточечным креплением, закрепите болтом, затянув его моментом 30—45 Н·м.
Ремни безопасности
Уазоводы подскажите , должны ли быть Ремни безопасности на УаЗе 31514 97 г?
Читатель
Сообщения: 29Зарегистрирован: 07 фев 2008, 14:48
Дядя федор
25 фев 2008, 20:15
У НАС 94 г.в НЕ НАДО заводом изготовителем не предусмотрено даже мест для кретежа нет
Читатель
Сообщения: 50Зарегистрирован: 17 янв 2008, 18:39Авто: уаз 469
MudRun
25 фев 2008, 20:59
Наличие обязательно, если 31514 модель
Неисправимый флудер
Возраст: 57Сообщения: 986Зарегистрирован: 14 янв 2008, 20:50Откуда: г.Томск Дом КнигиАвто: Белый СЛОН- TLC60
Hunter_L
25 фев 2008, 21:01
Неисправимый флудер
Возраст: 57Сообщения: 851Зарегистрирован: 15 янв 2008, 09:55Откуда: ТомскАвто: Land Cruiser 80Пол: Мужской
Flanger
25 фев 2008, 21:08
Я так понял завод модернизировал УАзы в 9х году, модель сменила индекс на 3151х — поэтому по крайней мере спереди, ремни быть должны. На этом, кстати, не стиот экономить.
Еще не выбрал себе звание
Возраст: 38Сообщения: 5746Зарегистрирован: 14 янв 2008, 21:10Откуда: Томск, Лагерный садАвто: Opel Monterey 3.2 V6 33″MT.Пол: Мужской
AxeT
25 фев 2008, 22:47
витя писал(а):Ответ этого капитана ГАИ был примерно такой: «если ремней на автомобиле нет — нет претензий.
Zubilist
Возраст: 35Сообщения: 3044Зарегистрирован: 19 янв 2008, 17:13Откуда: TomskАвто: Chevrolet Niva GLSПол: Мужской
FooLl
25 фев 2008, 23:45
AxeT писал(а):На Ниве 99го года должны быть сзади ремни? Сорри за оффтоп)) тему новую не хочу флудить))
Необузданный флудер
Возраст: 32Сообщения: 1019Зарегистрирован: 14 янв 2008, 22:34Авто: Зёбра, мегапузотерка с просветом в пачку сигаретПол: Мужской
rodef
26 фев 2008, 00:16
Начинающий флудер
Возраст: 37Сообщения: 299Зарегистрирован: 17 янв 2008, 12:52
Лифтанутый
26 фев 2008, 09:38
UAZOFF писал(а): должны ли быть Ремни безопасности на УаЗе 31514 97 г?
Проверь отвертия под крепеж на средних стойках, на полу между сидениями два отверстия и на полу чуть сзади средних стоек. На разборе за очень дешево нашел. Родные может и новые, но замки как обычно гавно! Грязька попала и крендец. То хрен застегнешь то хрен откроешь. Я родные снял и поставил от японца с преднатягом. В средних стойках снутри над аркой горловины бака сделал карманы и поставил туда механизм. Остальной крепеж по штатным местам.
Необузданный флудер
Сообщения: 1151Зарегистрирован: 14 янв 2008, 18:15Авто: Верхом на ДРАКОНЕ
Пал Саныч
26 фев 2008, 09:57
А правый ремешок специально на три четверти подрезал чтоб пассажир не расслаблялся, да????
Ездец
Возраст: 41Сообщения: 22690Зарегистрирован: 14 янв 2008, 17:11Откуда: Томск, бываю иногда в СеверскеАвто: Montero sport чуть подготовленПол: Мужской
MudRun
26 фев 2008, 13:11
AGENT
26 фев 2008, 14:37
если кому надо «для виду на заднии сиденья» повесить могу задарить от Нивы 2121, ремням 24года поетлму сменил
, они деревянные, и пряжки — передние на палках.Можно использовать как ТРОС
Начинающий флудер
Возраст: 45Сообщения: 258Зарегистрирован: 21 янв 2008, 11:21Авто: НИВА 2121 1983г.в.
MudRun
26 фев 2008, 17:53
Ездец писал(а):А как же на счет тента с тонкими стойками???
ну сам понимаешь что там и быть не может,
витя
28 фев 2008, 11:10
М.У меня с «тонкими стойками», а там (с завода) ушки с резьбой мелкой под крепление ремней приварены. И дырдочки в полу между сиденьями есть!УАЗик — 1992 года.
Рождёный в СССР
Возраст: 57Сообщения: 16764Зарегистрирован: 20 фев 2008, 22:55Откуда: ТомскАвто: УАЗ 31512Пол: Мужской
РЫБАК
11 мар 2008, 22:32
У МЕНЯ УАЗ ТЕНТ 97 НА ТЕХ ОСМОТРЕ НА НЕФТЯНОЙ СКАЗАЛИ ННЯТЬ РЕМНИ, А КОРИШУ НА БЕРЕЗОВОЙ СКАЗАЛИ ПОСТАВИТЬ. Я УЗНАЛ У ГАЙВЕРОВ- ЕСЛИ ПОСЛЕ 90 ТО РЕМНИ ДОЛЖНЫ БЫТЬ.
Начинающий флудер
Сообщения: 139Зарегистрирован: 13 фев 2008, 11:57Авто: УАЗ 31512
