Замена цепи грм уаз буханка инжектор 409 двигатель

Вам потребуются: шестигранный ключ «на 6», головки «на 12», «на 13», «на 14», небольшое зубило, молоток

Сливаем из двигателя масло и охлаждающую жидкость, снимаем брызговик и ремень привода вспомогательных агрегатов

Снимаем радиатор, вентилятор, насос охлаждающей жидкости и генератор.

Снимаем шкив коленчатого вала.

Крышку блока можно снять, не снимая головки.

Но при этом возможно повреждение прокладки головки, так как при сборке на верхний торец крышки блока цилиндров был нанесен клей-герметик.

Кроме того головка мешает при установке крышки — трудно добиться точной центровки манжеты на втулке коленчатого вала, что приведет к ее быстрому износу.

Поэтому разбирая привод газораспределительного механизма, снимаем головку блока (см. Замена прокладки головки цилиндров двигателя ЗМЗ-405, ЗМЗ-406).

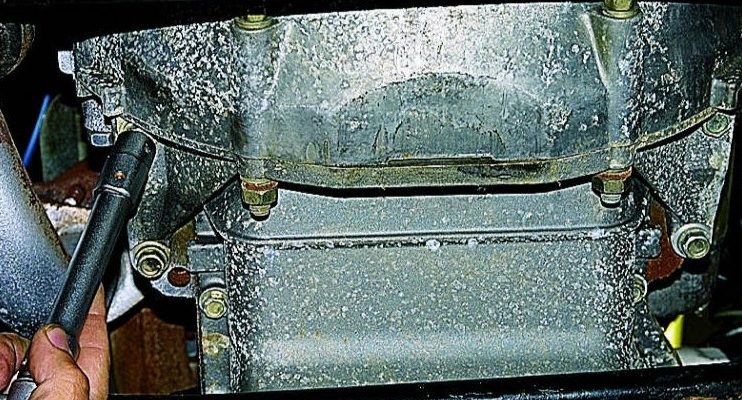

Головкой «на 14» отворачиваем четыре болта крепления усилителя картера сцепления к блоку.

Ключами «на 14» и «17» отворачиваем два болта крепления усилителя к картеру сцепления и снимаем усилитель.

Головкой «на 13» отворачиваем четыре гайки и ключом «на 12» одиннадцать болтов крепления поддона картера к блоку цилиндров.

Аккуратно, стараясь не повредить прокладку, снимаем поддон со шпилек и кладем на балку.

Снимаем гидронатяжитель нижней цепи (см. Гидронатяжитель цепи двигателя ЗМЗ-406).

Шестигранным ключом «на 6» отворачиваем семь винтов крепления крышки блока цилиндров.

Поддев отверткой, снимаем крышку.

Снимаем башмак натяжителя.

Снимаем верхнюю цепь со звездочки промежуточного вала.

При необходимости ключом «на 14» отворачиваем удлинитель оси башмака.

Шестигранным ключом «на 6» выворачиваем ось башмака нижнего гидронатяжителя и снимаем башмак.

Зубилом отгибаем края стопорной пластины.

Отверткой, удерживая звездочку промежуточного вала, ключом «на 12» отворачиваем два болта.

Снимаем звездочку вместе с нижней цепью с оси промежуточного вала.

Шестигранным ключом «на 6» отворачиваем два винта и снимаем успокоитель нижней цепи.

Сборку проводим в обратной последовательности.

Перед сборкой привода газораспределительного механизма очищаем привалочные плоскости блока цилиндров и крышки цепи от остатков прокладки и герметика.

Установка

Если снималось зубчатое колесо коленчатого вала, напрессовать его на коленчатый вал, установить уплотнительное кольцо и втулку.

Установить шпонку 1 в паз на коленчатом валу.

Повернуть коленчатый вал так, чтобы метка 3 на зубчатом колесе коленчатого вала совпадала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение в.м.т.

Установить успокоитель цепи 4, но болты 5 крепления успокоителя не затягивать.

Одеть цепь 6 на зубчатое колесо коленчатого вала, предварительно смазав ее моторным маслом.

Надеть цепь на ведомое зубчатое колесо 1 и установить его на промежуточный вал 2 так, чтобы установочный штифт колеса вошел в отверстие

промежуточного вала. При этом метка 4 на зубчатом колесе должна совпасть с меткой 5 на блоке цилиндров, а ветвь цепи, проходящая через успокоитель 3, должна быть натянута.

Установить ведущее зубчатое колесо промежуточного вала так, чтобы установочный штифт его вошел в отверстие на ведомом зубчатом колесе.

Завернуть два болта крепления зубчатых колес промежуточного вала, подложив под них стопорную пластину.

Болты затянуть моментом 22–25 Нм (2,2–2,5 кгс·м) и зафиксировать их, загнув края стопорной пластины на грани головок болтов.

После установки цепи не поворачивать промежуточный и коленчатый валы.

Нажав на башмак натяжителя, натянуть цепь и проверить совпадение меток на зубчатых колесах и блоке цилиндров.

Затянуть болты крепления успокоителя цепи.

Смазать верхнюю цепь моторным маслом и затем одеть ее на ведущее зубчатое колесо промежуточного вала, пропустив в отверстие в головке блока.

Если зубчатое колесо 2 установлено на распределительном валу, отвернуть болт 1 и снять колесо 2 с распределительного вала.

Одеть цепь на зубчатое колесо 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установить на него зубчатое колесо 2 с надетой на него цепью.

Поворачивать распределительный вал нужно ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натянуть цепь.

Промежуточный и коленчатые валы при этом поворачиваться не должны. Метка А должна совпасть с верхней плоскостью головки блока.

Отвернуть болт 6 и снять зубчатое колесо 4 с впускного распределительного вала.

Надеть на колесо 4 цепь и установить колесо 4 с цепью на распределительный вал, слегка повернув при этом распределительный вал по часовой стрелке.

Метка А на зубчатом колесе 4 должна совпасть с верхней плоскостью головки блока.

Остальные валы при этом поворачиваться не должны.

Затянуть болты 1 и 6 моментом 46–74 Нм (4,6–7,4 кгс·м), удерживая распределительные валы от поворота ключом за четырехгранники.

Установить успокоитель 3, протолкнув его в отверстие в головке блока.

Установить крышку цепи и водяной насос. При этом на поверхности крышки, прилегающие к блоку цилиндров и головке блока, нанести тонким слоем герметик «Гермесил» или подобный ему.

При установке крышки цепи следить за тем, чтобы не повредить сальник коленчатого вала.

Установить гидронатяжители верхней и нижней цепей.

Установить шкив коленвала.

Завернуть храповик и затянуть моментом 104–128 Нм (10,4–12,8 кгс·м), удерживая коленвал от проворота, вставив отвертку в зубья венца маховика и уперев ее в установочный штифт картера сцепления.

При затяжке храповика шкив маховика напрессовывается на коленвал.

Провернуть за храповик коленвал на два оборота и установить в положение в.м.т. поршня 1-го цилиндра. Проверить совпадение меток.

Установить переднюю крышку головки блока, нанеся на поверхность крышки, прилегающей к головке блока, слой герметика «Гермесил». Затянуть болты крепления крышки моментом 12–18 Нм (1,2–1,8 кгс·м).

Устанавливаем все детали в обратном порядке.

Как натянуть цепь на уаз инжектор 409 двигатель

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепи

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.

Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.

На двигатель гидронатяжитель устанавливают в «заряженном» состоянии.

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.

Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

Вам потребуются: ключ «на 12», отвертка.

1. Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

2. Снимаем крышку и вынимаем гидронатяжитель.

Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку.

После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».

«Зарядка» гидронатяжителя

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.

1. Сводим губки тисков, оставив между ними зазор 19 мм.

Не зажимайте в тисках корпус натяжителя.

Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

2. Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

3. выворачиваем клапан.

4. Вынимаем из корпуса пружину

5. Вынимаем плунжер.

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

6. Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).

Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

7. Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.

8. Устанавливаем плунжер в корпус.

9. При необходимости, тонкой отверткой направляем запорное кольцо.

10. Отверткой нажимаем на дно плунжера до упора.

11. В плунжер устанавливаем пружину, а сам корпус – в тиски.

12. Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого:

1. Ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

2. Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее.

3. Устанавливаем пробку на место.

Так выглядит «неразряженный» гидронатяжитель.

Сообщение Вальдемар » 30 дек 2012, 16:26

Сообщения: 268 Зарегистрирован: 20 авг 2007, 00:00 Стаж: 1984 Авто: киа соул :

Благодарил (а): 4 раза Поблагодарили: 4 раза

Сообщение leon4050 » 30 дек 2012, 17:27

Сообщения: 5 Зарегистрирован: 21 ноя 2012, 00:00 Откуда: Тюмень

Сообщение R00N » 30 дек 2012, 19:06

Сообщение leon4050 » 30 дек 2012, 19:40

Сообщения: 25 Зарегистрирован: 19 май 2010, 00:00

Сообщение Миня » 30 дек 2012, 20:02

Сообщения: 1332 Зарегистрирован: 08 сен 2011, 00:00

Благодарил (а): 2 раза Поблагодарили: 12 раз

Сообщение Gresduko » 30 дек 2012, 21:22

Благодарил (а): 26 раз Поблагодарили: 25 раз

Сообщение daskatzchen » 30 дек 2012, 21:24

Сообщения: 268 Зарегистрирован: 04 авг 2011, 00:00 Стаж: 2001 Авто: O-A-H wagon

Благодарил (а): 3 раза Поблагодарили: 9 раз

Сообщение Вовчик223 » 30 дек 2012, 21:46

Как заменить цепь ГРМ на УАЗ Патриот с двигателем ЗМЗ 409

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

• шестигранный ключ 6 мм;
• зубило и молоток;
• головки для воротка размерами «12», «13» и «14»;
• набор гаечных ключей размерами от 10 до 17;
• приспособление для установки фаз газораспределения;
• доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Двигатели ЗМЗ 406 используются на многих моделях автотранспорта марки «ГАЗ». В частности, двигатель этого типа стоит на модели ГАЗ 31105.

Блок ГРМ двигателя этой серии оснащается двухрядными цепями обеспечивающими передачу крутящего момента. Конструкция предусматривает эксплуатацию двух цепей для передачи нагрузки. Одна цепь состоит из 90 звеньев, вторая из 70 звеньев.

При замене цепей ГРМ рекомендуется производить полную замену всего комплекта механизма распределения и передачи крутящего момента. В частности, необходимо обязательно осмотреть зубья шестерней и произвести замену в случае их стачивания или иного износа.

Ресурс износа цепи зависит от манеры вождения, но в соответствии с рекомендациями производителя, выполнять замену необходимо при пробеге свыше 100 тыс. км. Или раньше, если возникли подозрения в том, что из-за неполадок ГРМ снижен ресурс двигателя.

Не стоит забывать, что в конструкции используются двухрядные цепи, отличающиеся повышенным ресурсом и сроком службы.  Это значит, что замена цепи будет производиться достаточно нечасто и проблем с этим узлом возникать не должно.

Покупка ремонтного комплекта для замены

Если планируется замена, то лучше выбрать готовый ремонтный комплект, включающий в себя все съемные и подвижные элементы ГРМ. Артикул цепи можно посмотреть на сайте производителя. Но лучше подбирать комплект исходя из модели двигателя. Найти их в продаже не составит труда.

Предлагаются наборы от разных производителей, разброс цен достаточно большой и зависит от комплектации и качества самих деталей. Лучше отдавать предпочтение наборам от оригинального производителя или наборам, цена которых выше среднего. В данном случае больше шансов получить качественную продукцию, способную прослужить длительный срок.

Замена цепи ГРМ

Замена цепи ГРМ своими руками – физически достаточно сложный процесс. Это обусловлено расположением блока ГРМ и необходимостью проведения серьезного разбора двигателя для ее замены. Если Вы сомневаетесь в своих силах, то лучше сразу обратиться в сервис и получить качественное обслуживание. Если же хотите попробовать провести разборку и замену самостоятельно, то рассмотрим подробнее этот процесс.

Для работы понадобятся следующие инструменты:

• Набор гаечных ключей;
• Набор шестигранников;
• Отвертка – прямая и крестовая;
• Молоток;
• Жидкость для снятия ржавчины (если двигатель и другие элементы имеют следы коррозии);
• Гайковерт при его наличии.

Далее, для начала работ, необходимо установить машину таким образом, чтобы обеспечить удобный доступ к капоту со всех сторон. В дальнейшем это позволит упростить работы, избежать необходимости передвигать автомобиль вручную с частично разобранным двигателем.

Разборка и замена цепей ГРМ

После того, как машина установлена правильно, и нужные инструменты размещены под рукой, можно переходить к разборке двигателя. Происходит это в следующем порядке:

• Удаляется защитный корпус двигателя, брызговики;
• Производиться слив антифриза и масла из двигателя, так как в дальнейшем технические жидкости только помешают работам;
• Аккуратно демонтируются клеммы проводом, перед их съемом нужно запомнить размещение на катушки, а лучше сделать фотоснимок их расположения;
• Демонтируются или отодвигаются патрубки ограничивающие доступ к двигателю;
• Демонтируется клапанная крышка, для чего потребуется удалить болты по ее контуру;

• Ослабляются болты шкива помпы – речь идет о болтах диаметром 10 мм;
• Далее ослабляются оставшиеся болты, демонтируется сервисный ремень, окончательно откручиваются болты и снимается система охлаждения;
• Демонтируется крышка от коробки защиты ГРМ, после чего крышка снимается;
• Снимается генератор и датчик положения коленвала, для чего необходимо открутить соответствующие крепления;
• Затем поворотом коленвала необходимо выставить его положение таким образом, чтобы метки ГРМ распредвалов указывали на мертвые точки в верхней части;
• Далее демонтируется шкив коленвала, для чего придется приложить много усилий;
• Демонтируется насос охлаждающей жидкости;
• Демонтируется верхний гидронатяжитель, для чего откручиваются болты крышки, и она аккуратно удаляется, после чего снимается сам натяжитель. Та же операция проводиться с нижним элементом;
• Демонтируется передняя крышка ГР и масляный поддон. Поддон не снимается полностью, но опускается вниз на несколько сантиметров. Для выполнения нужных задач этого достаточно.
• Демонтируется нижняя крышка ГРМ;

• Демонтируется верхний успокоитель;
• При демонтаже второго успокоителя можно снять и цепь;
• Демонтируются звездочки раскручивающие цепь, для этого нужно зафиксировать валы распредвала ключом на 30;
• Демонтируются натяжители нижней цепи вместе с цепью;
• Далее демонтируются все оставшиеся звездочки, стопорные кольца и прочие элементы ГРМ, проверяется их состояние, при износе нужно использовать новые элементы;
• Сборка повторяется в обратном порядке с новыми элементами. Важным этапом является необходимость правильно выставить фазы ГРМ. Для этого, нужно совместить метки на звездочках с метками цепи и учитывать мертвые точки на двигателе, выставляя фазы вращения.

Если все сделано правильно, двигатель сохранит первоначальный рабочий ресурс. Более того, исчезнут посторонние звуки, оптимизируется расход топлива, благодаря более слаженной работе узлов внутренней системы сгорания.

На видео представлен процесс разбора двигателя и замены цепи ГРМ, а также других комплектующих.

https://youtube.com/watch?v=QY28Xlp2r3s%3Ffeature%3Doembed

Помимо случаев обязательного сервисного обслуживания через каждые 100 тыс км. Рекомендуется обращать внимание на состояние цепи ГРМ и прочих узлов данного блока, при снижении ресурса двигателя, появлении каких-либо шумов и вибраций. Стачивание зубцов может стать серьезной проблемой приводящей к более дорогостоящим поломкам двигателя. Внимательное отношение к работе данного узла, поможет на длительный период сохранить автомобиль в идеальном состоянии.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и
очистить прилегающие поверхности перед установкой новой прокладки.
Вот такая картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижним.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Начинаем сборку
Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.
Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднюю крышку, предварительно смазав герметиком прокладки и все прилегающие плоскости. Поставить крышку не просто, так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота, и если клапана не встретились с поршнями и все метки встали на место — ставим все остальное, в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат имеет алюминиевый блок цилиндров (с чугунными гильзами внутри) и алюминиевую ГБЦ. В головке блока имеются два распредвала, которые вращаются посредством цепного привода ГРМ. В клапанном механизме имеются гидрокомпенсаторы, которые освобождают вас от ручной регулировки теплового зазора 16-ти клапанов.

Устройство газораспределительного механизма двигателя ЗМЗ 409 УАЗ Патриот

➤ 1 – звездочка коленчатого вала
➤ 2 – гидронатяжитель нижний
➤ 3 – рычаг натяжного устройства нижней цепи
➤ 4 – цепь нижняя
➤ 5 – звездочка промежуточного вала ведомая
➤ 6 – звездочка промежуточного вала ведущая
➤ 7 – рычаг натяжного устройства верхней цепи
➤ 8 – гидронатяжитель верхний
➤ 9 – цепь верхняя
➤ 10 – установочная метка на звездочке
➤ 11 – установочные штифты
➤ 12 – звездочка распределительного вала впускных клапанов
➤ 13 – успокоитель цепи верхний
➤ 14 – звездочка распределительного вала выпускных клапанов
➤ 15 – верхняя плоскость головки цилиндров
➤ 16 – успокоитель цепи средний
➤ 17 – успокоитель цепи нижний
➤ М1 и М2 – установочные метки на блоке

Пожалуй именно сложный механизм устройства ГРМ 409 двигателя UAZ Patriot доставляет массу неприятностей при эксплуатации двигателя. Недостаток масляного давления довольно быстро выводит из строя гидрокомпенсаторы, необходимо внимательно следить за уровнем масла в моторе. А частые поломки гидронатяжителей цепи вызывают неприятный звук. Проблема решается установкой импортных гидронатяжителей и регулярной заменой качественного масла. Стоит отметить, что клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ-2108. Далее характеристики бензинового мотора УАЗ Патриот.

Двигатель UAZ Patriot 2. 7 ЗМЗ 409 (128 л. ) характеристики, расход топлива

➤ Рабочий объем – 2693 см3
➤ Количество цилиндров – 4
➤ Количество клапанов – 16
➤ Диаметр цилиндра – 95.5 мм
➤ Ход поршня – 94 мм
➤ Мощность л.с./кВт – 128/94.1 при 4600 оборотах в минуту
➤ Крутящий момент – 209.7 Нм при 2500 оборотах в минуту
➤ Степень сжатия – 9
➤ Тип ГРМ/привод ГРМ – DOHC/цепь
➤ Марка топлива – бензин АИ 92
➤ Экологический класс – Евро-4
➤ Максимальная скорость – 150 км/ч
➤ Разгон до 100 км/ч – н/д
➤ Расход топлива по городу – н/д
➤ Расход топлива в смешанном цикле – н/д
➤ Расход топлива по трассе – 11,5 литра

Данный двигатель весьма прожорлив, это пожалуй на сегодняшний момент главная проблема Патриота с этим силовым агрегатом. Довольно устаревшая конструкция, не порадует вас своей надежностью. Однако цена нового UAZ Patriot, заставляет закрывать глаза на подобные минусы.

Замена цепей ГРМ УАЗ Патриот (инструкция, фото) UAZ Patriot (3163-010, 3163-012, 3163-020, 3163-022, 3163-032)

Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функцию синхронизации коленчатого и распределительного вала, а также устанавливает циклы для открытия закрытия клапанов. От его работы зависит КПД двигателя, его безотказная и надежная работа. Именно поэтому работа системы ГРМ двигателя УАЗ Патриот очень ответственна. Так для повышения надежности механизма ГРМ применена цепная передача, но и она может со временем растянуться или даже порваться. Вследствие этого, отдельные детали и сама цепь ГРМ подлежит замене, примерно каждые 80 000 км. Здесь нельзя сказать о точном пробеге, так как он будет зависеть от условий эксплуатации двигателя. Если двигатель работа на износ, то замена цепи может потребоваться ранее. Износ цепи будет проявляться в ее «брякании» — высокочастотный звук как от клапанов.

В этой статье мы как раз и приведем информацию по замене цепей и зубчатых колес механизма газораспределения. Примечательно то, что в ГРМ механизме УАЗ Патриот используется 2 цепи, условно нижняя и верхняя. Такой механизм ГРМ можно считать сложным в обслуживании, поэтому замена цепей потребует повышенной квалификации от механика, который будет проводить работы.

Процесс замены цепей ГРМ ЗМЗ 409 Евро 3

• После снятия промойте цепи и шестерни в бензине, протрите и просушите их.

Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи.
Замените шестерни, на зубьях которых появились сколы или выкрашивания.
Замените поврежденные успокоители цепей.
Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

Сборка механизма ГРМ и установка цепей ГРМ УАЗ Патриот (рекомендуемый моменты затяжки и натяга)

Двигатель УАЗ Патриот 409 от Заволжского моторного завода в последнее время довели до экологического стандарта Евро-4. По сути это инжекторный 406 двигатель, который устанавливали на Волги и ГАЗели. Собственно конструкция силовых агрегатов весьма схожа, кроме того проблемы 406 мотора унаследовал и движок ЗМЗ 409. Далее предлагаем описание и технические характеристики двигателя UAZ Patriot 409.

Распределительные валы отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности произведен “отбел” кулачков. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Привод распределительных валов цепной, двухступенчатый. Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17. Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке блока цилиндров.

1 – звездочка коленчатого вала
2 – гидронатяжитель нижний
3 – рычаг натяжного устройства нижней цепи
4 – цепь нижняя
5 – звездочка промежуточного вала ведомая
6 – звездочка промежуточного вала ведущая
7 – рычаг натяжного устройства верхней цепи
8 – гидронатяжитель верхний
9 – цепь верхняя
10 – установочная метка на звездочке
11 – установочные штифты
12 – звездочка распределительного вала впускных клапанов
13 – успокоитель цепи верхний
14 – звездочка распределительного вала выпускных клапанов
15 – верхняя плоскость головки цилиндров
16 – успокоитель цепи средний
17 – успокоитель цепи нижний М1 и М2 – установочные метки на блоке

Рабочий объем – 2693 см3
Количество цилиндров – 4
Количество клапанов – 16
Диаметр цилиндра – 95.5 мм
Ход поршня – 94 мм
Мощность л.с./кВт – 128/94.1 при 4600 оборотах в минуту
Крутящий момент – 209.7 Нм при 2500 оборотах в минуту
Степень сжатия – 9
Тип ГРМ/привод ГРМ – DOHC/цепь
Марка топлива – бензин АИ 92
Экологический класс – Евро-4
Максимальная скорость – 150 км/ч
Разгон до 100 км/ч – н/д
Расход топлива по городу – н/д
Расход топлива в смешанном цикле – н/д
Расход топлива по трассе – 11,5 литра

Газораспределительный механизм на двигателе автомобиля УАЗ Патриот выполняет функцию синхронизации коленчатого и распределительного вала, а также устанавливает циклы для открытия закрытия клапанов. От его работы зависит КПД двигателя, его безотказная и надежная работа. Именно поэтому работа системы ГРМ двигателя УАЗ Патриот очень ответственна. Так

• Прежде чем приступить к работе с двигателем, необходимо снять радиатор
• и ремни привода насоса ГУР
• генератора и помпы
• Ослабьте затяжку хомута подводящего шланга на помпу системы охлаждения и снимите шланг со штуцера.
• Снимите крышку головки блока цилиндров. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).
• Снимите водяной насос
• Снимите датчик частоты вращения коленчатого вала (датчик синхронизации)
• Снимите шкив коленчатого вала (см. «Замена сальников коленчатого вала УАЗ Патриот» ). Снимите масляный картер (см. «Замена картера двигателя УАЗ Патроит» ).
• Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой. Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель
• Также снимите гидронатяжитель нижней цепи.
• Выверните 7 болтов и снимите крышку цепи. Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров.
Выверните 1 болт верхнего натяжного устройства и снимите рычаг натяжного устройства вместе со звездочкой.
• Также снимите нижний рычаг натяжного устройства. Также вместе со звездочкой.
• Открутите 2 болта и снимите пластмассовый успокоитель цепи.
• Снимите шестерни с распределительных валов, вывернув болты крепления шестерен к фланцам распределительных валов. Здесь вам потребуется съемник.
• Выверните болты 2 и извлеките вверх успокоитель 1 цепи. Отогните концы стопорной пластины 6 и выверните болт 5, для чего удерживайте промежуточный вал от проворачивания, вставив отвертку в отверстие шестерни 3. Снимите шестерню 4, вставив отвертку между нею и шестерней 3 и упираясь отверткой как рычагом в шестерню 3. Выньте шестерню 4 из верхней цепи и снимите цепь, вытянув ее вверх. Снимите шестерню 3 с промежуточного вала и выньте его из нижней цепи. Снимите нижнюю цепь с шестерни коленчатого вала.

Осмотрите цепи. Если на втулках цепи обнаружены трещины, сколы или значительные следы износа, замените цепи.
Замените шестерни, на зубьях которых появились сколы или выкрашивания.
Замените поврежденные успокоители цепей.
Звездочки натяжителей должны свободно вращаться на осях. Если на зубьях звездочек есть сколы или выкрашивания, замените натяжители.

• Если снимали шестерню с коленчатого вала, Поверните коленчатый вал так, чтобы метка 1 на шестерне коленчатого вала совпала с меткой 2 на блоке цилиндров. При этом поршень 1-го цилиндра займет положение ВМТ. Установите успокоитель цепи 4, не затягивая болты 3 крепления успокоителя. Наденьте цепь 5 на шестерню коленчатого вала, предварительно смазав ее моторным маслом.

• Затяните болты крепления успокоителя цепи.

Смажьте верхнюю цепь моторным маслом и затем наденьте ее на ведущую шестерню промежуточного вала, пропустив в отверстие в головке блока цилиндров.

Наденьте цепь на шестерню 2 и, слегка повернув выпускной распределительный вал по часовой стрелке, установите на него шестерню 2 с надетой на нее цепью.

Вверните болт 1. Поворачивайте распределительный вал ключом за четырехгранник на распределительном валу. Затем, слегка повернув распределительный вал против часовой стрелки, натяните цепь.

Установите гидронатяжители верхней и нижней цепей, см. «Сборка («зарядка») и установка гидронатяжителей цепей» . Установите шкив коленчатого вала. Вверните болт крепления шкива коленчатого вала, затем, включив пятую передачу и затормозив автомобиль стояночным тормозом, затяните болт моментом 104–128 Н/м (10,4–12,8 кгс/м), удерживая коленчатый вал от проворачивания. При затяжке храповика шкив напрессовывается на коленчатый вал.
Проверните за храповик коленчатый вал на два оборота и установите в положение ВМТ поршень 1-го цилиндра (см. операцию 3). Проверьте совпадение меток.

Установите переднюю крышку головки блока цилиндров, предварительно нанесите на поверхность крышки, прилегающую к головке блока, слой герметика «Гермесил». Затяните болты крепления крышки моментом 12–18 Н/м (1,2–1,8 кгс/м).

Установите крышку головки блока цилиндров. Затяните болты крепления крышки моментом 6,0–12 Н/м (0,6–1,2 кгс/м). Подсоедините шланг и трубку вентиляции картера к штуцерам на крышке клапанов, а провода к катушкам
Установите снятые ранее ремни и радиатор системы охлаждения.
