Подготавливаем автомобиль и снимаем двигатель, как указано в предыдущей статье
Промываем снаружи двигатель
Устанавливаем и закрепляем двигатель на стенде за шпильки крепления кронштейна правой опоры
Снимаем генератор, стартер, датчик-распределитель зажигания, привод масляного насоса и вискомуфту вентилятора вместе с крыльчаткой
Собираем коленчатый вал в последовательности, обратной разборке. Устанавливая упорные шайбы, не перепутайте их. Переднюю шайбу от проворачивания удерживают два штифта:
Поршень вставляем в цилиндр так, чтобы надпись «ПЕРЕД» была обращена к передней части блока.
Постукивая через деревянную проставку по днищу поршня, утапливаем его до упора, контролируя перемещение шатуна к шейке коленчатого вала.
Крышки шатунов устанавливаем аналогично крышкам коренных подшипников. Поворачиваем коленчатый вал за маховик. Вращение должно быть без заеданий и с равномерным сопротивлением.
Распределительный вал устанавливаем так, чтобы метки на его шестерне и шестерне коленчатого вала совпали.
Дальнейшую сборку двигателя проводим в последовательности, обратной разборке.
Перед установкой поддона картера..
Торцевые части прокладки вкладываем в посадочные места поддона картера.
Надеваем боковые части прокладки на шпильки.
При нанесении герметика и установке прокладок надо быть аккуратным и внимательным. Слишком большое количество герметика выдавится внутрь картера, а при его недостатке возможна утечка масла.
Снятие и разборку двигателя УМЗ мы рассмотрели в предыдущих статьях
В этой статье мы рассмотрим этапы сборки двигателя УМЗ
После того, как мы подобрали все детали, промыли их и продефектировали, переходим непосредственно к сборке
Собираем коленчатый вал в обратной последовательности разборки
Один штифт установлен в блоке
Второй штифт установлен на крышке первого коренного подшипника

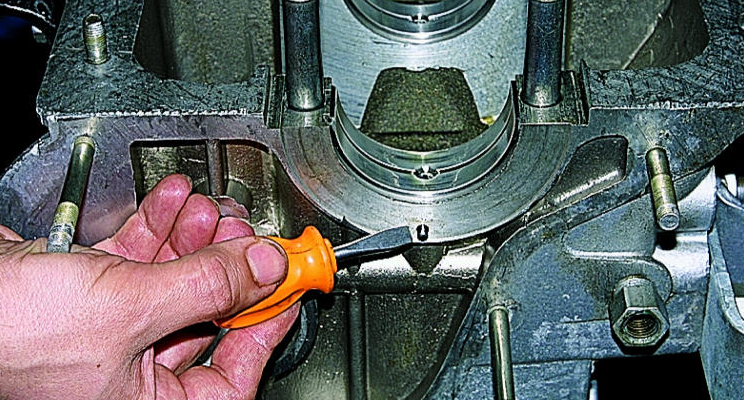

Прямоугольный выступ задней шайбы устанавливаем в паз с другой стороны крышки первого коренного подшипника
Перед установкой коленвала очищаем постели подшипников и вкладыши от стружки, масла и отложений. Промываем все детали в керосине и обдуваем сжатым воздухом. Продуваем все масляные каналы
Смазываем шейки и вкладыши чистым моторным маслом
Устанавливаем коленчатый вал, при этом:
Затягиваем болты коренных подшипников динамометрическим ключом. Момент затяжки 12,5-13,6 кгсм
Временно устанавливаем на коленчатый вал маховик и закрепляем его двумя болтами
Поворачиваем вал рукой за маховик. Вращение должно быть свободным и равномерным без заеданий при небольшом усилии, а осевой люфт не ощущаться
Перед установкой поршня в сборе устанавливаем вкладыши в шатун и его крышку
Смазываем моторным маслом поршневые кольца, вкладыши, поверхность цилиндров
Кольца на поршне поворачиваем так, чтобы замки компрессионных колец находились с противоположных сторон
Надеваем на поршень приспособление и обжимаем кольца
При установке насоса совмещаем прорезь в валике насоса с пластиной валика привода
Перед установкой поддона картера наносим герметик в места стыка частей прокладки
Также покрываем герметиком поверхности под пробковые части прокладки по торцам двигателя
Дальнейшую сборку производим в обратной последовательности разборке двигателя
Cборка и регулировка двигателя УАЗ 3160
Чтобы сэкономить время и не повредить детали двигателя, собирайте двигатель согласно установленной последовательности. Перед сборкой тщательно проверьте каждую деталь, как описано в подразделе «Проверка технического состояния и ремонт узлов двигателя». Перед сборкой прочистите все детали керосином и высушите сжатым воздухом.
При каждой сборке заменяйте прокладки.
Для обеспечения соответствующей затяжки используйте динамометрический ключ.
Установка коленчатого вала, масляного и вакуумного насосов
Рис. 153. Установка коленчатого вала: 1 – шестерня коленчатого вала; 2 – приспособление G
Рис. 154. Установка опор коленчатого вала
Установите опоры (
Рис. 155. Установка переходников: 1, 2 – переходники
Отверстия переходников (
Рис. 156. Привод агрегатов: 1 – шестерня коленчатого вала; 2 – шестерня вакуумного насоса; 3 – шестерня топливного насоса; 4 – шестерня распределительного вала; 5 – шестерня масляного насоса; А, В, С – метки
Установите вакуумный насос в сборе, совместив метки А (
Рис. 157. Установка задней опоры коренного подшипника коленчатого вала
Установите заднюю опору коренного подшипника коленчатого вала (
Рис. 158. Установка картера маховика
Установите картер маховика (
Рис. 159. Замер осевого перемещения коленчатого вала
Измерьте осевое перемещение коленчатого вала (
Рис. 138. Опора заднего коренного подшипника: 1 – задний коренной подшипник; 2 – опора заднего коренного подшипника; 3 – клапан струйный; 4 – упорная шайба; 5 – задний сальник; 6 – кольцо
Осевое перемещение должно быть 0,153–0,304 мм. При отклонении от установленных пределов используйте упорные шайбы 4 (см.
Рис. 160. Проверка торцового биения картера маховика
1. Установите индикатор на торец коленчатого вала (
Рис. 161. Проверка радиального биения отверстия картера маховика
Рис. 162. Проверка торцового биения маховика
1. Установите индикатор на картер маховика (
Рис. 163. Установка гильз цилиндров: 1 – гильза; 2, 3, 4 – уплотнительные кольца; 5 – гнездо под буртик; 6 – нижний центрирующий поясок;
7 – приспособление Е
1. Установите гильзы (
Рис. 164. Установка гильз цилиндров
2. Измерьте глубину В (
Рис. 165. Осадка гильз цилиндров
8. Осадите гильзы цилиндров (
Установите кольца на поршни с помощью подходящего инструмента и разверните их так, чтобы положение замков соответствовало
Рис. 167. Установка поршня
Чтобы вставить поршень в гильзу (
Рис. 168. Подбор прокладки головок цилиндров
Рис. 169. Обозначение прокладки головок цилиндров
Обозначение прокладок (
Рис. 170. Установка головок цилиндров
Рис. 171. Диаграмма фаз газораспределения
Если измеренные величины не соответствуют диаграмме (
Рис. 172. Установка крышки приводных шестерен
Установите поршень первого цилиндра в ВМТ такта сжатия. Заверните моментом 8,8 кгс·м гайку крепления шестерни и установите на герметик (см.
Рис. 173. Установка индикатора: 1 – приспособление К
1. Выверните центральную пробку с задней стороны насоса и установите приспособление К (
Рис. 107. Метки для установки поршня 1-го цилиндра в ВМТ: 1 – метка на шкиве; 2 – метка на крышке
2. Снимите показания индикатора в момент прекращения отклонения его стрелки при поворотах коленчатого вала влево и вправо на небольшой угол от положения 20–25° до ВМТ такта сжатия в первом цилиндре. Установите стрелку индикатора на 0° поворотом шкалы и вращайте коленчатый вал по часовой стрелке до тех пор, пока метка 1 (см.
Рис. 174. Коллектор системы охлаждения
Установите прокладки между коллектором системы охлаждения и головками цилиндров (
Рис. 175. Прокладка турбокомпрессора
Соедините турбокомпрессор с выпускным коллектором, установив металлическую прокладку (
Рис. 102. Турбокомпрессор: 1 – трубки подвода и отвода масла; 2 – турбокомпрессор
Подсоедините трубопроводы подачи и слива масла к турбокомпрессору (см.
Рис. 176. Жидкостно-масляный теплообменник и масляный фильтр: 1 – масляный фильтр;
2 – штуцер; 3 – жидкостно-масляный теплообменник; 4 – прокладка
Установите жидкостно-масляный теплообменник (
Рис. 177. Трубки высокого давления и насос: 1– трубки; 2 – насос высокого давления
Подсоедините трубки высокого давления к топливному насосу и форсункам (
Рис. 103. Насос системы охлаждения: 1 – шкив; 2 – болт крепления шкива; 3 – болт крепления насоса; 4 – насос; 5 – прокладка; 6 – гайка крепления насоса
Установите насос системы охлаждения (см. рис. 103) вместе с прокладкой в гнездо блока цилиндров. Затяните болты моментом 2,5 кгс·м.
Установите шкив и затяните болты моментом 2,5 кгс·м.
Установите термостат и подсоедините все шланги системы охлаждения.
Видео про «Cборка и регулировка двигателя» для УАЗ 3160
сборка кпп уаз полностью синхронизированная
Карбюратор К 151 регулировка холостого хода
Снятие, ремонт и установка шатунно-поршневой группы УАЗ 31519
Вам потребуются: ключи «на 10», «на 12», «на 14», головки «на 15», «на 19», молоток.
1. Снимите головку блока цилиндров (см. «Замена прокладки головки блока цилиндров»).
2. Снимите масляный картер двигателя и прокладку картера (см. «Замена уплотнения масляного картера»).
3. Снимите масляный насос (см. «Снятие, ремонт и установка масляного насоса»).
4. Отверните гайки 1 шатунных болтов и снимите крышку 2 шатуна. Если крышка сидит плотно, сбейте ее несильными ударами молотка. Выньте из крышки вкладыш.
5. Протолкните поршень, чтобы он вышел из цилиндра, и выньте его вместе с шатуном. Выньте из шатуна вкладыш.
Если собираетесь устанавливать прежние вкладыши, пометьте их номером цилиндра.
Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра. Проверьте метки на шатуне и крышке шатуна. Если метки не видны, пометьте шатун и крышку номером цилиндра.
6. Выньте остальные поршни с шатунами.
7. С помощью съемника снимите поршневые кольца, при отсутствии съемника осторожно разогните кольца у замков.
Не разгибайте кольца больше, чем это требуется для их снятия, иначе возможно нарушение формы колец или их поломка.
10. Снимите остальные поршни с шатунов.
11. Промойте все детали в бензине. Очистите поршни от нагара. Очистите от нагара канавки под поршневые кольца обломком старого поршневого кольца.
12. Осмотрите поршни. Если на них есть задиры, следы прогара, замените поршни. Измерьте диаметр поршня. Если он меньше 95,4 мм, замените поршень. Диаметр поршня измеряют в плоскости, перпендикулярной оси поршневого пальца, на 8,0 мм ниже его оси. Поршень установлен в цилиндре с зазором 0,036–0,060 мм. Поршни разбиты по диаметру на пять размерных групп: А, Б, В, Г, Д. Буквенная маркировка выбита на днище поршня. При подборе поршня к цилиндру нужно обеспечить указанный выше зазор. Предельно допустимый зазор между поршнем и цилиндром 0,25 мм. Зазор между поршнем и цилиндром можно определить замером поршня и цилиндра. В запасные части поставляют поршни двух ремонтных размеров: с увеличенным на 0,5 и 1,0 мм диаметром. На одной из бобышек под поршневой палец отлита надпись: «409» (поршень номинального диаметра), «409АР» (диаметр, увеличенный на 0,5 мм) или «409БР» (диаметр, увеличенный на 1,0 мм).
15. Проверьте посадку поршневого пальца в верхней головке шатуна. Зазор между пальцем и втулкой верхней головки шатуна должен быть в пределах 0,0045–0,0095 мм. Пальцы, поршни и шатуны разбиты на четыре размерные группы и промаркированы краской. Палец маркируют на внутренней поверхности с одного конца, шатун — на стержне, поршень — на нижней поверхности одной из бобышек или выбивают римскую цифру на днище поршня. Размерные группы поршней, шатунов и пальцев приведены в табл. 5.3.
Слегка смажьте поршневой палец чистым моторным маслом и вставьте в верхнюю головку шатуна. Палец должен входить в головку от усилия руки ровно, без заеданий. Шатун должен проворачиваться на поршневом пальце под действием собственного веса из горизонтального положения. В вертикальном положении палец не должен выдвигаться или выпадать из головки шатуна под действием собственного веса. Поршневой палец и шатун должны быть одной или соседних размерных групп.
Таблица 5.3 Размерные группы поршней, шатунов и пальцев двигателей мод. ЗМЗ-409.10
16. Поршни с поршневыми кольцами, пальцами и шатунами в сборе подбирают по массе. Разница по массе для одного двигателя должна быть не больше 10 г.
17. Осмотрите шатунные вкладыши. Если на них есть задиры, выкрашивания и прочие дефекты, замените вкладыши.
18. Установите на шатуны крышки и измерьте диаметр отверстия в нижней головке шатуна. Номинальный диаметр отверстия 60+0,019 мм, предельно допустимый – 60,03 мм. Если измеренный диаметр превышает предельно допустимый, замените шатун с крышкой. Измерьте диаметр отверстия во втулке верхней головки шатуна. Номинальный диаметр отверстия 22+0,007 –0,003 мм, предельно допустимый – 22,01 мм. Если измеренный диаметр превышает предельно допустимый, замените шатун. Размеры шатунно-поршневой группы приведены в табл. 5.4.
Таблица 5.4 Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей шатунно-поршневой группы двигателя мод. ЗМЗ-409.10
*Допуск 0,06 мм разбит на пять групп (через 0,012 мм).
19. Соберите поршень 4 с шатуном 3. Предварительно нагрейте поршень до температуры 60–80 °С. Затем быстро вставьте шатун в поршень так, чтобы надпись «Перед» на поршне и выступ А на шатуне были с одной стороны, и запрессуйте поршневой палец 6 с максимальным натягом 0,0025 мм. Установите стопорные кольца 5. Наденьте с помощью съемника поршневые кольца на поршень.
На верхнем компрессионном кольце имеется надпись «Верх». Кольцо необходимо устанавливать на поршень этой надписью к днищу поршня. На нижнем компрессионном кольце с внутренней стороны есть проточка, кольцо надо устанавливать этой проточкой вверх к днищу поршня.
Для того чтобы не повредить зеркало цилиндра, рекомендуется надеть на шатунные болты втулки из мягкого материала (например, обрезки резиновых или пластмассовых шлангов).
С помощью специальной оправки обожмите поршневые кольца и легкими ударами рукояткой молотка протолкните поршень в цилиндр, при этом оправка должна быть плотно прижата к блоку, иначе поршневые кольца можно сломать. Продвиньте поршень вниз, чтобы нижняя головка шатуна села на шатунную шейку коленчатого вала, и снимите с шатунных болтов обрезки шлангов. Установите крышку 2 шатуна на шатунные болты, уступ Б на крышке шатуна должен быть с той же стороны, что и выступ А на нижней головке шатуна, номера цилиндров, выбитые на шатуне и крышке, должны быть расположены с одной стороны, а «замки» вкладышей — друг против друга.
20. Заверните гайки шатунных болтов и затяните моментом 68–75 Н·м (6,8–7,5 кгс·м).
21. Аналогично установите остальные поршни с шатунами.
22. Несколько раз проверните коленчатый вал, он должен вращаться легко, без заеданий.
23. Установите масляный насос, масляный картер и головку блока цилиндров.
Видео про «Снятие, ремонт и установка шатунно-поршневой группы» для УАЗ 31519
УАЗ/ГАЗЕЛЬ — Ремонт двигателя УМЗ 421 — Часть 2 — Замена втулок шатунов
Как заменить поршневую в 406 ЗМЗ двигателе не снимая с машины часть 2
УАЗ/ГАЗЕЛЬ — Ремонт двигателя УМЗ 421 — часть 1 Дефектовка
Разборка двигателя
С помощью ключа на 24 откручиваем болт-штуцер подвода масла к фильтру
Снимаем две алюминиевые шайбы
С помощью ключа на 13 откручиваем четыре гайки крепления корпуса масляного фильтра к блоку цилиндров
Снимаем корпус фильтра
Вынимаем масляный щуп
Ключом на 24 откручиваем нижний болт-штуцер
Снимаем алюминиевые шайбы
Откручиваем ключом на 17 штуцер крепления трубки масляного щупа и снимаем ее
Снимаем головку блока цилиндров, как описано в статье «Снятие и ремонт головки блока цилиндров двигателя УАЗ-3151, -31512, -31514, -31519»
Переворачиваем двигатель поддоном вверх
Снимаем поддон картера, как указано в статье «Снятие и установка элементов маслосистемы УАЗ-3151, -31512, -31514, -31519»
Снимаем масляный насос
Снимаем переднюю крышку блока цилиндров
Снимаем крышку коробки толкателей и вынимаем распределительный вал
На блоке цилиндров краской обозначены предельные отклонения размеров отверстий под толкатели
Извлекаем толкатели из блока цилиндров и нумеруем их или раскладываем по порядку
Толкатели по наружному диаметру, и отверстия в блоке цилиндров по внутреннему диаметру делятся на группы и подбираются друг к другу (см. табл. 1), поэтому при сборке двигателя толкатели устанавливаем на прежние места.
Снимаем насос охлаждающей жидкости
Снимаем с маховика узлы сцепления
Поворачиваем двигатель передней частью вниз
Разгибаем контровочные пластины гаек крепления маховика
Головкой на 17 откручиваем четыре гайки болтов крепления маховика, удерживая маховик большой отверткой от проворачивания
Снимаем контровочные пластины и снимаем маховик с коленчатого вала
Ключом на 14 откручиваем два болта и шесть гаек крепления картера сцепления
Снимаем картер сцепления
Шестигранником на 8 откручиваем две гайки и снимаем держатель сальника коленвала
Снятие шатунно-поршневой группы описано в статье «Снятие шатунно-поршневой группы двигателя УАЗ-3151, -31512, -31514, -31519»
Вынимаем гильзы из блока цилиндров
Если замена гильз не нужна, то вынимать их из блока не рекомендуется
Под гильзами установлены медные уплотнительные шайбы
После разборки промываем блок цилиндров и снятые детали в керосине или дизельном топливе
Сборка двигателя
Перед установкой коленчатого вала тщательно очищаем постели подшипников и вкладыши от стружки, масла и отложений (промываем все детали в керосине и обдуваем сжатым воздухом).
Тщательно продуваем все масляные каналы.
Вкладыши и упорные шайбы заменяем новыми.
Смазываем шейки и вкладыши моторным маслом.
Отрезаем от шнура две набивки сальника заднего коренного подшипника коленчатого вала длиной 120 мм и вкладываем их в держатель сальника и постель блока цилиндров.
Собираем и устанавливаем коленчатый вал в последовательности, обратной разборке.
На крышках коренных подшипников коленвала (кроме первого и пятого) выбиты их порядковые номера, начиная со стороны передней крышки блока цилиндров
На крышке первого подшипника с передней стороны установлен штифт
На задней крышке выполнен паз для удержания от проворачивания упорных шайб коленчатого вала
Поперечные проточки на кольцах должны быть обращены к щекам коленвала
Окончательно затягиваем гайки коренных подшипников динамометрическим ключом (моментом 10–11 кгс•м).
Временно устанавливаем на коленчатый вал маховик и закрепляем его двумя гайками. Поворачиваем вал за маховик.
Вращение должно быть свободным и равномерным без заеданий при небольшом усилии, а осевой люфт — не ощущаться.
Перед установкой поршня в сборе (см. «Сборка шатунно-поршневой группы двигателя ЗМЗ УАЗ-3151, -31512, -31514, -31519»), вкладываем в шатун и его крышку вкладыши.
Смазываем моторным маслом поршневые кольца, вкладыши, поверхность цилиндров.
Перед установкой поршней в цилиндр разводим стыки поршневых колец под углом 120 градусов друг к другу
Поршень вставляем в цилиндр так, чтобы надпись «Перед» была обращена к передней части блока, а отверстие для смазки зеркала цилиндра в нижней головке шатуна обращено в сторону противоположную распредвалу
Постукивая деревянной рукояткой молотка по днищу поршня, утапливаем его до упора, контролируя перемещение шатуна к шейке коленчатого вала.
Крышки шатунов устанавливаем аналогично крышкам коренных подшипников. Поворачиваем коленчатый вал за маховик. Вращение должно быть без заеданий.
Перед установкой поддона картера для надежности покрываем герметиком прокладку.
Дальнейшую сборку проводим в последовательности, обратной разборке двигателя.
