Внедорожники и вездеходы очень популярны на российском авторынке. Однако покупка современной модели, как правило, обходится в достаточно крупную сумму. Поэтому приобрести подобную машину может далеко не каждый. Именно в связи с этим самостоятельная сборка автомобилей, обладающих серьезными внедорожными способностями, в последнее время приобрела популярность среди отечественных автолюбителей. Об одной подобной истории преобразования и было недавно рассказано в Сети.

Так, отечественный автолюбитель, который приобрел себе российский внедорожник УАЗ-469, нуждался в машине, которая позволила бы путешествовать в условиях сурового бездорожья и тайги. Купленный автомобиль, выпущенный в 1989 году, не обладал всеми подобными характеристиками. Поэтому было принято решение постараться превратить этот внедорожник в еще более серьезную модель.

Основное новшество, которое планировал внедрить в свою модель ее владелец — это установить имеющийся автомобиль на мощные колеса. Естественно, что для полноценной работы машины требовалась замена штатных мостов, приобретение новых мотора и трансмиссии.

Первым шагом в преобразовании функционала стала установка двухпоточных редукторов на штатные мосты. Никаких проблем при их монтаже не возникло. Сами редукторы позволяют устанавливать даже более крупные колеса, чем те, которые в итоге были задействованы для внедорожника.

Чтобы внедорожные характеристики УАЗа были полноценными, его оснастили колесами на 43 дюйма. Ширина покрышек составила 2300 мм, а высота — 1100 мм. В результате, просвет от дорожного полотна до моста достиг 60 см.

Также дополнительно была проведена замена задних полуосей, одна из которых была взята от производителя «ИЖ-Техно», а вторая — от «Серп и Молот». Что касается силовых параметров автомобиля, то они представлены двигателем на 2,9 литра, который был приобретен и установлен отдельно абсолютно новым.

В числе прочих работ, которые были выполнены с внедорожником, можно отметить корректировку самого кузова. В целом, его состояние было на момент покупки весьма приличным. Потому серьезных работ с ним не проводилось. Так, автомобиль оснастили металлической верхней частью, кузов окрасили в камуфляжный цвет и сверху покрыли лаком, чтобы не выгорала краска. Еще была проведена подрезка колесных арок, поскольку после установки крупных колес происходило трение.

Следующая доработка — лифтовка автомобиля. Она затронула кузов, мосты и площадки рессор. В результате, размер лифта составил 20 см. Тормозная система внедорожника также была пересмотрена. Автомобиль укомплектовали вентилируемыми дисковыми механизмами от УАЗ, а в качестве суппортов были задействованы комплектующие от ГАЗ.

В задний мост была внедрена система блокировки Лока. Вместо стандартного переднего бампера был установлен усиленный. Кроме того, автомобиль оснастили системой подкачки колес, что стало возможным после замены штатных редукторов на новые, и лебедкой, которая может прийти на помощь в случае попадания в неприятные ситуации.

По данным, которые указал сам автор оригинального проекта, общая сумма затрат на покупку и преобразование внедорожника составила 760 тысяч рублей. В целом, визуально и в части интерьера автомобиль практически никак не изменился. Зато его силовые и технические параметры были пересмотрены серьезно, что позволило превратить отечественный внедорожник в машину, которая способна покорять откровенное бездорожье, пробираться туда, куда не смогут проехать даже тракторы и заводские вездеходы.

Поехал на выставку вездеходов в Крокус Экспо, чтобы ознакомиться с новинками техники предназначенными для покорения бездорожья.

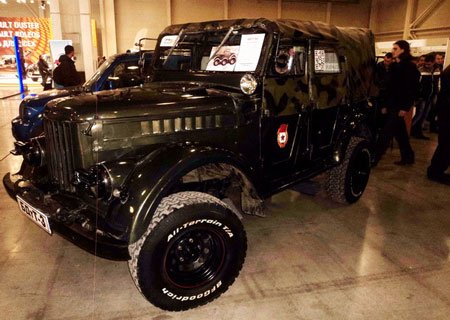

В середине экспозиции мой взгляд остановился на легковом отечественном внедорожнике ГАЗ-69А, который в народе называют «Козлик» и я решил присмотреться к нему повнимательнее.

Газик стоял на внедорожной широкопрофильной резине и сиял свежей краской. Осматривая машину понял, что меня в ней что то настораживает.

Заметил, что у водительской двери был серьезный отступ от крыла. Пригнувшись, увидел передние рессоры и кронштейн заднего конца передней рессоры — он был приклепан к раме. Я же хорошо помню, что пальцы на ГАЗ-69А крепились к раме и имели совершенно другую форму. Однако, может владелец просто заменил рессоры с кронштейнами на УАЗовские?

Подойдя с задней стороны машины и нагнувшись, увидел своеобразный изогнутый траверс рамы, соединяющий левый и правый лонжероны в районе крепления передней части рессоры к раме. Теперь мне стало абсолютно понятно, что кузов ГАЗ-69 подогнали на раму УАЗ-469 первых годов выпуска. Рессорные серьги передних рессор были спереди машины.

После подтверждения своей догадки, стал рассматривать крепление кузова к раме. С передней части кузова не видно было никакого зазора между кузовом и рамой, а также не видно было и подушек, которые приподнимали кузов над рамой, что объясняло отсутствие между ними зазора.

Бензобака не было на штатном месте, т.к. скорее всего его установили в багажнике. На машине также отсутствовали амортизаторы спереди и сзади и можно было видеть только кронштейны на раме под установку рычажных амортизаторов.

Двигатель на машине, судя по поддону, стоял либо ЗМЗ-402, либо ЗМЗ-24. Таким образом, вывод напрашивался сам собой — это УАЗ-469 с кузовом от ГАЗ-69А.

Двери автомобиля были закрыты, но салон можно было рассмотреть через окошки в тенте. Заглянул через него и увидел 4 сиденья от Рафика, рычаги управления КПП и РК, а также рычаг ручного тормоза.

Крышки в полике закрывающие РК и КПП были переделаны и хорошо подогнаны. Педали сцепления и тормоза имели верхние точки подвески, а привод сцепления стоял гидравлический.

Внимательно осмотрел переднюю часть машины и увидел, что рама выступает за фартук передних крыльев и облицовку радиатора. Видимо, владельцы автомобиля решили не добавлять фартук спереди или банально спешили.

Передний бампер и зазор фартука

Следующее, что привлекло мое внимание — это разница в базе УАЗ-469 и ГАЗ-69. У первого база 2380 мм, а вот у старичка только 2300 мм.

Поэтому, чтобы колеса соответствовали увеличенной базе рамы, владельцами дополнительно были заново сделаны левая и правая накладки продолжения брызговика двигателя и соответственно сами брызговики.

Самодельные элементы брызговика двигателя и капот

Думаю, капот также пришлось удлинять, но видимых глазу переделок я не заметил. К тому же, он был закрыт и открыть его возможности не было, а внутри капота можно было бы точно рассмотреть как произвели его удлинение.

Еще хотел бы заметить, что мне не понравился кронштейн приваренный к раме для поддержки передней части крыла. Считаю, что такие вещи варить к раме нельзя, т.к. получается длинный рычаг, который со временем лопнет в месте сварки. Такие элементы нужно крепить либо на болты, либо на заклепки.

Что касается покраски автомобиля, то сколько я восстановленных машин не смотрел, а родную покраску так нигде и не увидел — видимо восстановить ее не так то легко.

В целом мне переделка понравилась, ведь она была выполнена как говорится: «Дешево и сердито». С машиной бы еще с недельку позаниматься и получился бы вполне боевой аппарат.

Как известно, старая машина требует к себе повышенного внимания, а если еще она ездит частенько по «направлениям», то тем более от дополнительных ремонтов не застрахована.

Большинство автовладельцев мечтают иметь теплый гараж для своего автомобиля. Однако, теплые гаражи несут для машин не только плюсы, но и минусы. Так случилось и у моих родственников. Пока машина находилась в неотапливаемом гараже, трещин на раме не было и ремонта она не требовала.

В какой то момент им повезло и в гаражный кооператив провели отопление. Было удобно, прийти в зимнее время, спокойно завести мотор и выехать из гаража.

Плохое же всегда идет рядом с хорошим и через три года у машины лопнула рама. Не пополам, конечно, но прогнулась она сильно.

На рамной машине не так это все и страшно, но сварщик, который варил раму, после окончания работ лукавить не стал и честно сказал, что в общем то по хорошему, вам надо искать новую раму, т.к. металл уже слабый и машина стоит у вас в теплом гараже.

Ездите вы на ней каждый день, а она в закрытых полостях постоянно ржавеет и киснет. Вообщем, думайте сами, что делать.

Первым желанием было купить новую раму ГАЗ-69 и не мучаться. После тщательной проработки вопроса выяснилось, что кузова к снятой с производства машине делают в Воронежской области, а вот рамы делают чуть ли не в Улан–Удэ. Попытки же найти старую раму в хорошем состоянии, ничем не увенчались.

Так как я машину частенько брал на халтуру, то вопрос по раме коснулся и меня. Поремонтировав свою машину, я в общем то не горел страстным желанием участвовать в таком кардинальном ремонте, но здесь, как говорится, был не тот случай. Участвовать все равно было нужно, к тому же на халтуре эта машина меня сильно выручала.

Тогда я и предложил найти раму и кузов УАЗ-469 с целым днищем. Собираем на раму УАЗа мосты, двигатель, кпп и ставим на него кузов, обрезав от него все лишнее. В кузове же ГАЗ-69 вырезаем днище, ставим его на пол УАЗ-469, провариваем по контуру и вешаем морду ГАЗ-69. У нас получается сверху ГАЗ-69, а снизу, где не видно — УАЗик и мы навсегда забываем о любых запчастях по ходовой ГАЗ-69.

Начало разговора проходило напряженно и моя идея не вызвала особого энтузиазма. Но, как говорится, выпив и закусив, мысли поменялись. И тут, основную скрипку сыграл сварщик, который заявил, что лучше он 8-10 метров проварит сверху, чем будет все «сопли» собирать неизвестно в каком положении.

В конце разговора, пришли к общему выводу, что на передок нужно ставить, как и на старой машине, задние рессоры. Моя задача заключалась в том, чтобы подогнать все, вымерить и прихватить по месту. Пришлось давать клятву, что мы всей кучей дело доведем до конца и не бросим коня на переправе.

По наивности я полагал, что весь этот процесс затянется надолго. Однако, ошибся и раму, а также рессоры, мы нашли довольно таки быстро. Рама оказалась под телескопические амортизаторы, а прихватить передние кронштейны передних рессор не составило большого труда. И вот тут то работа закипела, т.к. нашли еще и кузов. Да в таком хорошем состоянии, что даже резать было жалко.

Тогда я сказал, чтобы без меня ничего не отрезали, а вот днище проваривали и промазывали. Через некоторое время, мы водрузили на раму кузов УАЗ-469, а я ходил с рулеткой и прикидывал, как его резать.

В кузове было одно переднее сиденье, частично была обрешетка и не было рамки лобового стекла. Даже задние крылья были целые и не ржавые, хотя обычно они на УАЗиках гниют.

Взяв облицовку радиатора и капот ГАЗ-69, поставил их на место для прикидки. После этого, решил приделать и морду с крыльями к кузову УАЗика, но отклика у коллег это не нашло. Ведь договаривались кузов подгонять, а тут уже и морду надо доделывать. Однако, согласились, что если подписать заявление на переделку на УАЗик, то можно, в принципе, подогнать под это дело морду ГАЗ-69.

При Союзе, найти раму и кузов от УАЗика проблемы не составляло, а вот сделать на них документы, чтобы поставить на учет в ГАИ, была задача практически не реализуемая для простого гражданина.

Однако, была не большая лазейка. Дело в том, что было некоторое количество машин ГАЗ-67, которые принадлежали бывшим фронтовикам и ходили с кузовами от ГАЗ-69, а вот облицовка на них была от ГАЗ-67.

В нашем случае, надо было подписать заявление на переоборудование. Тогда, в техпаспорте делали отметку и так можно было ездить не один год, до лучших времен.

Однако, сколько мы не вспоминали, никто не мог сказать, что видел что то подобное на ходу. Кузов же был очень хорош и потому, начали потихоньку пробивать этот вопрос в ГАИ. Заявление нам подписали, правда не без помощи знакомых.

Как только проблема была решена, то я сразу же стал крайним. Объясняли это тем, что я, по мнению коллег, постоянно ухожу от работы, меняя на ходу задачи. Еле отговорился тем, что могу за полчаса отрезать резаком от кузова все лишнее, сейчас же, но вы потом очень долго будете жалеть об этом. Ведь УАЗик против ГАЗ-69 — это уже машина и с ней не нужно напрягаться.

Пока искали рамку ветрового стекла, тент, щиток приборов, я потихоньку подогнал крылья и капот. Брызговики двигателя пришлось сделать самодельными. Не скажу, что идеально все подогнал, но щелей в палец не было, а сварные швы скрыла шпаклевка.

Сказать, что машина получилась нестандартная, было нельзя. ГАИ на ходу не трогала, но удивленных взглядов хватало. Сразу стала заметна разница в поведении машины:

Трогаться стала намного мягче (поставили в сцепление гидропривод, а педали заменили на удлиненные от 24-ой Волги);
Разгон стал медленнее и на ходу чувствовалась возросшая парусность;
Автомобиль стал идти гораздо мягче Козлика и вообще никак не прыгал;
Ездить по лесу стало хуже, ведь, как старый Козлик, автомобиль уже не влазил между сосен и любая ветка чиркала по кузову, оставляя следы. Но это не главное, не партизаны ведь, чтобы из леса не вылазить;
Через некоторое время, установили УАЗовскую резину и на ней машина стала меньше проваливаться, а зимой, благодаря возросшей на 80 мм колесной базе и резине, уже не прыгала так рьяно в занос на гололеде;
Очень порадовал кузов с раскладными сиденьями, возили в нем до полутора тонн.

Сравнивал 469-ый с Нивой, так Нива за счет дифференцированного привода мостов, несмотря на короткую базу, чувствует себя на гололеде более устойчиво чем УАЗ. Также, стоит отметить УАЗовские рессоры, они намного крепче, чем узенькие у ГАЗ-69. Правда, буфер снизу напротив стремянок, также вырезали.

Установленная еще на ГАЗ-69 раздатка с КПП, после капремонта легко отходила за 100 тыс. км и не была так привередлива как КПП и РК ГАЗ-69.

В таком виде отъездили 3 или 4 года, а потом пришла перестройка и документы на покупку базовых деталей рамы и кузова выписали у соседа в кооперативе. Таким образом, буквально за день, смешная машина превратилась в полноценный УАЗ-469.

Переделать машину не сложно, сложно догадаться как именно переделать. Да так, чтобы ваш труд не пропал даром, а принес пользу.

Довольно часто в личной переписке начинающие вездеходостроители пытаются обсудить вопрос о том, как сделать «настоящий» вездеход из УАЗ-469 без использования колесных редукторов. Резон в таких вопросах есть: колесные редукторы — удовольствие недешевое и достаточно непростое при самостоятельном изготовлении. Машины семейства УАЗ-469 сегодня доступны и достаточно недороги. Хочется без существенных вложений сделать средство передвижения, которое по степени преодоления болот, снега и водных преград значительно превосходило бы автомобиль – донор УАЗ-469. Интернет предоставляет массу информации о том, как из бросовых отслуживших свой срок изношенных шин большого диаметра сделать «обдирыши», а также сварить «на коленке» самодельный колесный диск под ступицу УАЗ-469. Казалось бы, ставим самодельные колеса на УАЗ-469 — и мечта почти исполнилась. Но не тут-то было. Все намного сложнее.

Сразу скажу, что, на мой взгляд, сделать хороший снегоболотоход из УАЗ-469 без существенных вложений практически невозможно. А существенные вложения столь велики, что порой проще построить вездеход гораздо более лучший и совсем по другой компоновочной схеме. Поэтому правильней будет говорить о той или иной степени приближения к желаемым свойствам вездехода.

На сегодняшний день благодаря авторитетным практикам — вездеходостроителям сложилось несколько постулатов вездеходостроения, которые настолько противостоят друг другу, что еще долгое время мы будем перебирать успешные реализации снегоболотоходов в тщетной надежде сконструировать что-нибудь универсальное и устраивающее всех.

Постулат 1. Снегоболотоход должен обладать минимальным весом. И это понятно. Чем меньше масса вездехода, тем меньше удельное давление колес (или гусениц) на почву, тем проще обеспечить положительную плавучесть вездехода. Постулат настолько жесткий, что на деле самыми проходимыми оказываются вездеходы без подвески, которые пожертвовали всем (в том числе минимальным комфортом) для обеспечения плавучести и минимального давления колес (гусениц) на почву.
Этот постулат мы будем учитывать при снижении веса без ущерба подвеске УАЗ-469.

Постулат 2. Минимальная скорость вездехода должна быть не более 1 км/час (при 1000 об/мин двигателя). Это требование тоже очень обоснованное и обусловлено, прежде всего, особенностями преодоления болот. Соблюсти это условие практически невозможно, если число передач вездехода 5 и менее. Либо хорошая минимальная скорость и очень маленькая скорость максимальная, либо неплохая максимальная скорость и периодическая замена сцепления в болоте из-за высокой минимальной скорости.

Постулат 3. Максимальная тяга вездехода в численном выражении должна быть не менее полной массы вездехода. Под полной массой понимается масса снаряженного транспортного средства суммарно с массой груза и людей на борту вездехода.

Постулат 4. Днище вездехода должно быть как можно более плоским, чтобы выступающие части не создавали дополнительное сопротивление движению, особенно при движении по болотам и кочкарникам. В нашем случае мы можем только увеличивать клиренс и плавучесть за счет увеличения герметичного объема колес.

Не буду перегружать текст поста другими менее существенными постулатами. Достаточно пока и этих, чтобы осознать всю сложность стоящей перед вездеходостроителем проблемы.
Не будем трогать подвеску УАЗ-469, чтобы у нас была возможность при необходимости использовать всю доступную информацию по тюнингу штатной подвески. Возможно, кто-то захочет избавиться от подвески для максимального облегчения вездехода в ущерб максимальной скорости передвижения. Это его право. Но кто-то захочет наоборот сделать подвеску более приспособленной для пересеченной местности. Тоже вариант. Поэтому все манипуляции с подвеской – на ваше усмотрение. В этом плане никаких настоятельных рекомендаций давать не буду.

Начнем с массы вездехода. Вполне неплохим практическим результатом будет масса неснаряженного вездехода в пределах 1000 – 1200 кг. Масса снаряженного УАЗ-469 – порядка 1540 кг. С этим весом придется бороться. Учитывая объем переделок кузова под колеса большого диаметра и собственный вес кузова порядка 475 кг, лучше от родного кузова отказаться и собрать на раме УАЗ-469 кузов под конкретные потребности и конкретные колеса.
Рама УАЗ-469 весит 112 кг и с учетом ее прочности не вижу никакого смысла менять ее на самодельную раму. Мы имеем готовое изделие с собранной подвеской. Сомнительно, что при самодельном изготовлении рамы можно добиться значительного уменьшения веса. Рама УАЗ-469 с родной подвеской – это значительная и уже готовая часть будущего вездехода.

Схемотехнически УАЗ-469 можно представить в следующем виде:

Синим цветом показаны рассчитанные значения крутящих моментов тех или иных узлов автомобиля.
ДВС – это двигатель внутреннего сгорания. Он согласно заводским данным развивает максимальный крутящий момент 172 Нм (Ньютон, умноженный на метр).
КПП – коробка переключения передач.
РК – раздаточная коробка.
ГП – главная передача моста автомобиля.
ПЧ – передаточное число.
Tin – максимальный крутящий момент на входе узла.
Tout – максимальный крутящий момент на выходе узла.

Рассчитаем максимально возможную тягу автомобиля Та.
Та = 172 Нм (крутящий момент двигателя) х 4,121 (ПЧ первой передачи КПП) х 1,94 (ПЧ пониженной передачи РК) х 5,13 (ПЧ ГП моста) / 9,8 (переводим Ньютоны в килограммы) / 0,384 м (радиус колеса в метрах) = 1875 кгс (килограмм-сила).
Уже мало, учитывая то обстоятельство, что полная масса УАЗ-469 согласно данным завода — изготовителя может составлять 2280 кг.
Посмотрим, что произойдет с тягой при увеличении диаметра колеса.
Та = 1875 кгс х 768 мм (диаметр родного колеса) / 1300 мм (диаметр нового колеса) = 1108 кгс. Тяги не хватает катастрофически (в 2,06 раза) для того, чтобы считать такую переделку вездеходом.

Считаем минимальную скорость УАЗ-469 на родных колесах.
Vmin = 1000 об/мин (обороты двигателя) / 4,121 (ПЧ КПП) / 1,94 (ПЧ РК) / 5,13 (ПЧ ГП) х 2,413 м (длина окружности колеса) = 58,8 м/мин = 3,53 км/час. Уже очень много для полноценного вездехода.
На больших колесах минимальная скорость УАЗ-469 составит 3,53 км/час / 768 мм (диаметр родного колеса) х 1300 мм (диаметр нового колеса) = 5,98 км/час.

Таким образом, УАЗ-469 на колесах диаметром 1300 мм – это не снегоболотоход, а одно большое и тяжелое недоразумение, которому недостает тяги в два раза и минимальная скорость которого завышена в шесть раз.

Что делать, если все-таки хочется сделать более или менее полноценный снегоболотоход? В первую очередь тотально избавляться от любой массы, которой можно пожертвовать. Кузов, безусловно, первый кандидат на выброс.
Дальше есть два пути развития событий. Максимально возможная тяга в 1108 кгс при колесах диаметром 1300 мм – вполне неплохо для совсем легкого вездехода. Поэтому для тех, кто решит оставить родную раздаточную коробку, есть смысл оставить и коробку переключения передач. Все эти узлы трансмиссии неплохо соответствуют друг другу по нагрузочным способностям. Родной двигатель удаляем. Теперь нам надо создать условия, когда на входе КПП крутящий момент двигателя не превысит 172 Нм, а минимальные обороты при этом будут в шесть раз меньше, чем 1000 об/мин. То есть к КПП УАЗ-469 необходимо подключить еще устройство понижения оборотов с маломощным двигателем.
Можно использовать двигатель с воздушным охлаждением и вариатором. Можно вместо вариатора поставить цепной или ременный редуктор. По сравнению с родным двигателем получим заметную экономию массы вездехода.

Довольно интересным вариантом может оказаться установка двигателя от Оки самого минимального объема с собственной коробкой передач. Первой и второй скоростью КПП Оки можно будет пользоваться только лишь в режиме замедления хода (такой режим присутствует на тракторах), а третьей и четвертой скоростью можно уже пользоваться как нормальными «тяговыми» передачами. Такой вариант при всей кажущейся абсурдности решения проходимости путем уменьшения мощности двигателя тем не менее делает создаваемый вездеход уже полноценным снегоболотоходом. Не самое удачное решение с точки зрения экономии веса, но очень интересное решение с точки зрения большого числа переключения передач – 4 скорости КПП Ока + 4 скорости КПП УАЗ-469 + 2 скорости РК УАЗ-69.
Получается такая схема вездехода:

Считаем минимальную скорость вездехода.
Vmin = 1000 об/мин / 3,7 (ПЧ КПП Ока) / 4,1 (ПЧ ГП Ока) / 4,121 (ПЧ КПП УАЗ) / 1,94 (ПЧ РК) / 5,13 (ПЧ ГП УАЗ) х 4,084 м (длина окружности колеса) = 6,56 м/мин = 0,394 км/час. Наверно, это будет один из самых медленно перемещающихся вездеходов.
Вес двигателя УАЗ-469 УМЗ-414 165 кг, вес двигателя ВАЗ 11113 с КПП – менее 100 кг. Получаем дополнительную экономию веса.
Естественно, что больших максимальных скоростей от такого вездехода ожидать не приходится, поскольку слишком мала мощность двигателя.

Вместо узлов от автомобиля Ока можно использовать двигатель с коробкой переключения передач от мотоциклов Урал или Днепр. Минимальная скорость вездехода при такой реализации будет немного больше нормы (1,66 км/час), но зато нет никакого риска повредить трансмиссию УАЗ-469. На входе КПП УАЗ максимальный крутящий момент может быть 172 Нм, а двигатели Урал иди Днепр развивают максиму 48 Нм. С учетом первой передачи КПП Урал или Днепр максимальный крутящий момент на выходе КПП мотоцикла будет равен 48 Нм х 3,6 = 172,8 Нм. Практически идеальное совпадение по крутящим моментам.
Вес Двигателя тяжелого мотоцикла вместе с КПП не превышает 65 кг. Довольно удобно организовать карданное соединение КПП мотоцикла с КПП УАЗ. Естественно, придется продумать принудительное охлаждение двигателя.

Считаем тягу вездехода для колес 1300 мм.
Тв = 106,4 Нм (двигателя) х 3,636 (ПЧ КПП ВАЗ-21083) х 4,9 (ПЧ ГП ВАЗ-21083) х 5,13 (ПЧ ГП УАЗ) / 9,8 / 0,65 м (диаметр колеса) = 1527 кгс. Отличный показатель для вездехода с полной массой 1450 – 1650 кг.
Считаем минимальную скорость
Vmin = 1000 об/мин / 3,636 (ПЧ КПП ВАЗ-21083) / 4,9 (ПЧ ГП ВАЗ-21083) / 5,13 (ПЧ ГП УАЗ) х 4,084 м (длина окружности колеса) = 44,68 м/мин = 2,68 км/час. Этот параметр довольно велик. Но создателю вездехода пришлось искать определенный компромисс между минимальной и максимальной скоростью вездехода, поскольку число переключения передач всего 5. Этого слишком мало для обеспечения всего требуемого диапазона скоростей. В результате у вездехода «Лесник» возможны проблемы на совсем тяжелом бездорожье.

Из очень явных плюсов вездехода «Лесник» следует отметить довольно небольшую массу (1150 кг) несмотря на использование довольно тяжелых мостов УАЗа. Также отметим среднемоторную компоновку вездехода, которая самым благоприятным образом отражается на развесовке транспортного средства.

В нашем варианте, скорее всего, придется довольствоваться более бюджетным вариантом КПП ВАЗ-2108 с передаточным числом главной передачи 4,3. Это несколько уменьшит максимальную тягу вездехода и увеличит минимальную скорость. Но зато будет ощутимо дешевле.

Вот, собственно, два основных варианта компоновки (рис. 2 и 3), которые позволяют из автомобиля УАЗ-469 сделать вполне приличный вездеход с достойными ходовыми качествами без применения колесных редукторов. Большим преимуществом будет использование рамы, подвески и мостов в сборе автомобиля — донора (а в первом варианте также КПП и РК), что значительно сократит сроки строительства вездехода.
Естественно, у такого проекта есть много недостатков. Например, великовата база вездехода – 2380 мм, что негативно скажется на геометрической проходимости. Возможны сложности с компоновочными решениями в первом варианте вездехода.
Есть, безусловно, варианты увеличить тягу вездехода вдвое и уменьшить минимальную скорость для второго варианта, но эти варианты уже относительно сложны и дороги. Возможно, проще уже будет поставить колесные редукторы.

Содержание

Рама УАЗ 469
Устройство рамы УАЗ 469
Рама УАЗ-2206|3741|3909 (новые рессоры, 409 двигатель)
Как снять кузов с рамы УАЗ 469
Современная модернизация
Ремонт рамы УАЗ 469
Особенности конструкции
Конструкция рамы и кузова УАЗ-469, УАЗ-31512, 31514
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
Рекомендуемые сообщения
Поделиться сообщением

Рама УАЗ 469

Для машины УАЗ 469 рама – основа всей конструкции. Она представляет собой костяк, скелет, к которому прикреплены все узлы, механизмы, составные части транспортного средства. На раме держатся кузов, мосты, двигатель, топливные баки. Рама УАЗ является несущим элементом авто, его базой, сосредоточившей на себе всю техническую суть машины. Вся информация – далее.

Устройство рамы УАЗ 469

Составляющими компонентами рамы автомашины являются две стальные балки 3, представляющие продольные блоки на чертеже внизу. В единую конструкцию все они соединяются поперечинами в количестве пяти штук. Методом сварки 2, 10, 12, 13 поперечины приварены к раме.

Поперечина 8 закреплена на раме стальными болтами. По счету она вторая от начала рамы. К продольным лонжеронам, из которых состоит рама, приварены стальные кронштейны. Болты крепления второй поперечины вкручены в эти кронштейны, надежно удерживая ее в составе рамы.

Рама автомобиля УАЗ 469:

1 — основание для кронштейнов рессор передка; 2 — первая поперечина; 3—продольные лонжероны; 4 и 7 — кронштейны крепежа мотора; 5 — усиление продольных лонжеронов; 6 — передние кронштейны крепления кузова; 8 — вторая поперечина; 9 — кронштейны крепления кузова посередине; 10 — третья поперечина; 11 — кронштейны крепления кузова на задке; 12— четвертая поперечина; 13 — пятая поперечина; 14 — основание для кронштейнов рессор задка; 15 — кронштейны, в которых крепятся задние амортизаторы; 16 — кронштейны неподвижных концов рессор передка; 17 — кронштейны; 18 — кронштейны крепления оперения кузова.

За исключением двух кронштейнов, к раме приварены все остальные. Кронштейны 16, которых всего два, служат для крепежа неподвижных концов рессор передка. Заклепки надежно удерживают их на раме.

Эта деталь делает значительно мягче рывки и удары в момент старта автопоезда с места, движения по пересеченной местности и дороге без покрытия.

Чертеж буксирного прибора представлен на рисунке внизу.

Буксирный крюк УАЗ 469:

1– колпак, 2 – опорная гайка, 3 – корпус, 4 – упругий элемент, 5 – кронштейн, 6 – буксировочный крюк, 7 – собачка, 8 – защелка, 9 – цепочка, 10 – болт с гайкой, 11 – пресс-масленка, 12 – шайбы, 13 – шплинт.

Конструкция крюка выполнена так, что он может свободно совершать любые вращательные движения вокруг своей собственной оси. Однако это не дает ему возможности получать ощутимые осевые перемещения всего корпуса.

Чтобы это соблюдалось, прибор необходимо правильно отрегулировать. В конструкции предусмотрено наличие регулировочной опорной гайки 2 стержня крюка. Защелка прибора должна закрывать зев крюка с необходимой плотностью и эффективно запираться специальной собачкой 7.

Чтобы смазать плоскости трения шейки стержня крюка и отверстия в кронштейне 5, необходимо шприцем ввести смазочный материал через пресс-масленку 11. Поверхности трения опорной гайки 2 и отверстия в корпусе 3 смазываются смазкой, которая закладывается под колпак 1 во время сборки буксирного прибора.

Во время проведения технического обслуживания буксирного прибора, его необходимо периодически очищать от пыли, грязи, ржавчины. Также следует регулярно проверять его состояние, надежность крепления к задней поперечине рамы. Важно вовремя смазывать трущиеся плоскости, как регламентирует карта смазки.

Если происходит авария, либо автомобиль постоянно испытывает значительные перегрузки, его рама страдает больше всех агрегатов. В некоторых, особо нагруженных участках рамы появляются:

трещины;
перекосы;
изгибы;
смещение пальцев и кронштейнов;
многие другие повреждения, требующие ее ремонта.

В процессе интенсивной эксплуатации автомобиля по неровным участкам грунтовых дорог обязательно ослабляются заклепочные и болтовые соединения кронштейнов передних рессор.

Чтобы провести техническое обслуживание рамы УАЗ-469, следует тщательно очистить ее от грязи, пыли, масла, коррозии. Необходимо пристально методом внешнего осмотра проверить состояние:

продольных лонжеронов;
поперечин;
кронштейнов;
сварных, заклепочных, болтовых соединений.

Обязательно необходимо периодически тщательно осматривать левую продольную балку рамы в зоне крепления картера рулевого управления на предмет отсутствия трещин. Любая трещина чревата необратимыми последствиями.

Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Общая длина всей конструкции составляет 3 760 мм. Ширина рамы УАЗ 469, ее передней части 700 мм. Широкая задняя часть рамы имеет ширину 1 005 мм.

Рама УАЗ имеет сложную конструкцию. Все габариты, углы, переходы выполнены в соответствии с техническими требованиями завода производителя машин.

Рама УАЗ-2206|3741|3909 (новые рессоры, 409 двигатель)

В каталогах автозавода УАЗ нумерация обозначений, характерных всем сборочным единицам и деталям, осуществляется в соответствии с единой семизначной системой. Например, обозначение вала вторичного в сборе коробки передач: 452-1701106-Б, где:

452 – 1-ые цифры до тире являются обозначением модели автомобиля или деталей, соответствующих двигателю, шасси, кузову, соответственно, моделям двигателя, шасси или кузова (кабины) автомобиля.

17 – 1-ые две цифры, входящий в 7-мизначный номер, являются обозначением номера группы, в данном случае “Коробки передач”

01 – 2-рые две цифры, входящие в 7-мизначный номер, являются обозначением номера подгруппы, в данном случае “Коробки передач”

105 – последние три цифры, входящие в 7-мизначный номер, являются обозначением порядкового номера детали, в данном случае “Вала вторичного”.

Как снять кузов с рамы УАЗ 469

Многих автовладельцев, эксплуатирующих автомобили УАЗ 469, интересует вопрос, как снять кузов с рамы УАЗ 469. Это сделать несложно. Для всего комплекса работ следует задействовать минимум 3-х человек. Уазик необходимо загнать в бокс, где имеется кран-балка. Провести подготовительные операции:

капот, АКБ, фары и другие элементы, мешающие работе, снимаются;
силовая установка и КПП также демонтируются;
крылья спереди тоже подвергаются снятию;
после этого надо демонтировать передние лонжероны и брызговики.

Перед подъемом под колеса следует установить противооткатные упоры и отключить наконечники кабелей от АКБ. Демонтировать рулевой механизм и люки крышек коробок. Радиатор отсоединить от рамы. Если на двигателе имеется карбюратор К 150, необходимо отсоединить тягу, проходящую через весь кузов.

Перед самым подъемом открутить на УАЗ 469 крепление кузова к раме – 12 болтов. Поднимать кузов можно кран-балкой либо домкратом, используя деревянные проставки.

Несколькими приемами поднять кузов на необходимую высоту. Подъем осуществлять попеременно то переда, то зада в 2-3 приема, чтобы кузов не сместился относительно рамы. Выставить проставки. Зачалить стропы кран-балки 4-мя крюками за дверные проемы.

Чтобы не деформировать металл, использовать пластиковые либо металлические короба в качестве предохраняющих прокладок. Снять кузов с рамы и установить рядом на свободное пространство, предварительно подставив деревянные колодки.

Современная модернизация

Чем выше — тем лучше

Первоначально определяют размеры будущей конструкции и расстояние, на котором будет находиться рама от кузова. Этот показатель должен быть в пределах 50-100 мм. Следующий шаг предусматривает изготовление проставки с учетом выбранной высоты лифта. Для этого применяют специальный профиль квадратного сечения. Размеры его сторон должны составлять 100 мм.

Из профиля вырезают 12 заготовок. Высота каждого изделия — 120 мм. Из металлического листа толщиной в 2-3 мм вырезают 24 квадрата размерами в 100х100 мм. Их приваривают на отрезки профиля. Получаются кубы неправильной формы. На торцах каждой проставки делают сквозные отверстия диаметром 10 мм. Рама УАЗ 469, как и рама УАЗ 3303, выступает в качестве основного элемента изготавливаемой конструкции. Для фиксации деталей применяют болты, гайки и шайбы. Купить их можно в автомагазине.

Чтобы подготовить кузов к предстоящим работам, потребуется отключить аккумулятор, подставив под колеса упоры. Откручивают болты фиксации радиатора к раме. Если УАЗ 31514 карбюраторный, тогда отсоединяют тягу привода. Затем откручивают болты, которые фиксируют кузов на раме. Чтобы поднять УАЗ 469 или УАЗ 3303, потребуются домкрат и деревянные подставки.

Ремонт рамы УАЗ 469

Вес рамы УАЗ 469 составляет 112 кг

. Длительная эксплуатация транспортного средства по бездорожью, ямам и канавам приводит к тому, что кронштейны пальцев амортизатора смещаются друг относительно друга сантиметров на 15. Изношенную раму можно отремонтировать в специализированной мастерской либо собственными силами.

Ремонт рамы УАЗ 469 заключается в устранении трещин, вмятин, забоев, очагов коррозии. Работы осуществляются электросваркой. При тщательном осмотре рамы может понадобиться замена изношенных пальцев под рессоры и амортизаторы из-за их сильного коррозионного износа.

Ремонтные работы осуществляются путем срезания кронштейнов, рихтовкой металла рамы, зачисткой, установкой новых кронштейнов, пальцев, нового металла. Далее следуют пескоструйные работы, грунтовка стальной поверхности, сушка. На финишном этапе выполняется покраска и сборка.

Особенности конструкции

Рама внедорожного автомобиля Patriot представляет собой замкнутую конструкцию лестничной схемы, собранную из фасонных стальных лонжеронов и пустотелых поперечин. Детали соединяются электродуговой сваркой (кроме балки мотора). На элементах расположены точки крепления агрегатов трансмиссии, двигателя и кузова.

На задней поперечине крепится буксировочное приспособление, снабженное пружинным демпфером. От состояния и жесткости рамного основания зависят характеристики машины, а также пригодность транспортного средства к эксплуатации.

Фронтальная поперечина, используемая для крепления опор силового агрегата, выполнена съемной. Узел упрощает процедуру демонтажа и обратной установки двигателя. Для крепления подушек мотора к поперечине приварены кронштейны с усилителями. На боковой части лонжеронов прикреплены опоры рессор и амортизаторов переднего и заднего мостов.

На передней части рамного основания предусмотрены точки крепления отражательных щитков, снижающих заливание моторного отсека потоками грязи при движении по бездорожью.

В 2021 году проведена доработка рамы, позволившая повысить жесткость узла. В конструкцию введены дополнительные поперечины, для повышения прочности при авариях изменена схема крепления кузова к раме. Для предотвращения продольного смещения кузова при ударе используются специальные стальные кронштейны.

Конструкция рамы и кузова УАЗ-469, УАЗ-31512, 31514

Рама УАЗ-469, УАЗ-31512, 31514

Рама автомобиля (рис.1) состоит из двух продольных балок 3, соединенных между собой пятью поперечинами.

Четыре поперечины приварены к продольным балкам электродуговой сваркой, одна поперечина 8 (вторая спереди) крепится болтами к кронштейнам, приваренным к продольным балкам рамы.

Рис.1. Рама УАЗ-469, УАЗ-3151, 31514

1 — опоры кронштейнов передних рессор; 2 — поперечина № 1; 3—продольная балка; 4 и 7 — кронштейны крепления двигателя; 5 — усилители продольных балок; 6 — передние кронштейны крепления кузова; 8 — поперечина N 2; 9 — средние кронштейны крепления кузова; 10 — поперечина № 3; 11 — задние кронштейны крепления кузова; 12—поперечина № 4; 13 — поперечина № 5; 14 — опоры кронштейнов задних рессор; 15 — кронштейны крепления задних амортизаторов; 16 — кронштейны неподвижных кондов передних рессор; 17 — кронштейны; 18 — кронштейны крепления оперения кузова

Все кронштейны к раме приварены, только два кронштейна 16 неподвижных концов передних рессор приклепаны.

К задней поперечине рамы крепится буксирный прибор (рис.2) двустороннего действия закрытого типа, который снабжен резиновым упругим элементом 4, смягчающим ударные нагрузки при трогании автомобиля с прицепом с места, а также при движении по неровной дороге.

Техническое обслуживание рамы УАЗ-469, УАЗ-31512, 31514 заключается в периодической очистке ее от грязи и проверке внешним осмотром состояния продольных балок, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений.

Необходимо периодически тщательно осматривать левую продольную балку рамы в зоне крепления картера рулевого управления на отсутствие трещин.

Рис.2 – Буксирный крюк УАЗ-469, УАЗ-31512, 31514

1-колпак, 2-опорная гайка, 3-корпус, 4-упругий элемент, 5-кронштейн, 6-буксировочный крюк, 7-собачка, 8-защелка, 9-цепочка, 10-болт с гайкой, 11- пресс-масленка, 12-шайбы, 13-шплинт

Крюк буксирного прибора УАЗ-469, УАЗ-31512, 31514 должен свободно вращаться вокруг своей оси и не иметь при этом ощутимого осевого перемещения в корпусе.

Это достигается регулировкой опорной гайки 2 (см. рис.2) стержня крюка. Защелка должна плотно закрывать зев крюка и надежно запираться собачкой.

Смазка трущихся поверхностей шейки стержня крюка и отверстия в кронштейне 5 производится через пресс-масленку 11.

Трущиеся поверхности опорной гайки 2 и отверстия в корпусе 3 смазываются смазкой, закладываемой под колпак 1 при сборке буксирного прибора.

При перегрузках автомобиля или в случае аварии в некоторых местах рамы могут появиться перекосы, изгибы, трещины и другие повреждения, требующие ремонта рамы. Кроме того, в процессе эксплуатации возможно ослабление заклепочного соединения кронштейнов передних рессор.

Рис.3. Основные размеры рамы УАЗ-469, УАЗ-31514, 3151

Перед ремонтом необходимо очистить раму от грязи, тщательно осмотреть ее и выявить все повреждения.

Если при осмотре и проверке установлено нарушение правильной формы рамы, то ее необходимо выправить в холодном состоянии при помощи приспособлений.

При этом следует руководствоваться размерами, указанными на рис.3. Кроме того, разность между размерами А и Б не должна превышать 5 мм.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Рама автомобилей УАЗ-469, УАЗ-469Б и УАЗ-469БГ состоит из двух продольных балок, соединенных между собой пятью поперечинами. Четыре поперечины рамы приварены к продольным балкам электродуговой сваркой, одна поперечина (вторая спереди) крепится болтами к кронштейнам, приваренным к продольным балкам рамы.

Все кронштейны к раме приварены, только два кронштейна неподвижных концов передних рессор приклепаны. К задней поперечине рамы крепится буксирный прибор двустороннего действия закрытого типа, который снабжен резиновым упругим элементом смягчающим ударные нагрузки при трогании автомобиля с прицепом с места, а также при движении по неровной дороге.

Техническое обслуживание рамы УАЗ-469, УАЗ-469Б, УАЗ-469БГ.

Техническое обслуживание рамы заключается в периодической очистке ее от грязи и проверке внешним осмотром состояния продольных балок, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений. Необходимо периодически тщательно осматривать левую продольную балку в зоне крепления картера рулевого управления на отсутствие трещин. Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Техническое обслуживание буксирного прибора рамы УАЗ-469, УАЗ-469Б, УАЗ-469БГ.

Техническое обслуживание буксирного прибора заключается в периодической очистке его от грязи, проверке его состояния и надежности крепления к задней поперечине рамы, а также смазке трущихся поверхностей. Крюк буксирного прибора должен свободно вращаться вокруг своей оси и не иметь при этом ощутимого осевого перемещения в корпусе. Это достигается регулировкой опорной гайки стержня крюка.

Защелка должна плотно закрывать зев крюка и надежно запираться собачкой. Смазка трущихся поверхностей шейки стержня крюка и отверстия в кронштейне производится через пресс-масленку. Трущиеся поверхности опорной гайки и отверстия в корпусе смазываются смазкой, закладываемой под колпак при сборке буксирного прибора.

Ремонт рамы УАЗ-469.

Перед ремонтом необходимо очистить раму от грязи, тщательно осмотреть ее и выявить все повреждения. Если при осмотре и проверке установлено нарушение ее правильной формы, то раму необходимо выправить в холодном состоянии при помощи приспособлений. При этом следует руководствоваться ее основными размерами. Кроме того, разность между размерами А и Б не должна превышать 5 мм.
