как?, да ни как как был рыжый так и стоит рыжый, закончили сварочные работы(латки, усиление), теперь днище покрыл шовным герметиком(под кисточку) рука чуть не отвалилась. Везде где краска на металле всё ок, там де попала вода, швы на морде, чуть чуть пошла ржавчина(ну совсем чуть), преобразователь ржавчины всё решает! почистил, загрунтовал всё ок. на днях ставлю на шасси, шпаклёвка, покраска, и сборка. А сам кислотник сила, не ожидал. После смешивания состава он сохраняет свойства 48 часов, а потом просто краска. Да, как примечание, когда после пескоструйки красил, моросил дождик, чистили под навсесом, но вода не много попала на морду там де краска была он высохла, на швах(заводских) задержалась, да и не прокрасил я там, вот там вместе с песком осталась. Короче всё супер!

Есть в наличии

Варианты доставки

• Самовывоз со склада
• Доставка по России
  от 200 руб.
  — СДЭК — ПЭК — Энергия
  — Деловые линии ЖелдорЭкспедиция

Как заказать?

Как оплатить?

Возможно изготовление рамы под заказ с Вашим оригинальным ВИН номером.
Рама для а/м УАЗ Буханка /2206, 3741/ дв. ЗМЗ-409 старые рессоры

Вы можете купить Рама УАЗ 452 (2206, 3741) дв. ЗМЗ-409 старые рессоры по цене:
У нас большой ассортимент оригинальных запасных частей для автомобилей УАЗ.Осуществляем доставку по всей России. Для покупки необходимо добавить Рама УАЗ 452 (2206, 3741) дв. ЗМЗ-409 старые рессоры 3741-95-2801010-10 в корзину и оформить заказ.

Поделиться в соцсетях

• Автокаталог
• Легковые автомобили
• УАЗ
• Рама в сборе

Номер детали на чертеже:

Рама в сборе

Заводской номер: 452-2800010-10Количество на модель: 1

Заводской номер: 452Д-2800010-20Количество на модель:

Поперечина № 2 рамы

Заводской номер: 452-2801102Количество на модель: 1

Заводской номер: 252007-П29Количество на модель: 8

Заводской номер: 250514-П29Количество на модель: 8

Заводской номер: 201538-П29Количество на модель: 8

Шайба 12 пружинная

Заводской номер: 252137-П2Количество на модель: 8

Кронштейн заводной рукоятки в сборе

Заводской номер: 451-2801093Количество на модель: 1

Заводской номер: 201454-П29Количество на модель: 2

Шайба 6 пружинная

Заводской номер: 252135-П2Количество на модель: 2

Здравствуйте, дорогие друзья! Сегодня я вам предлагаю рассмотреть вместе со мной и обсудить в комментариях Прицеп УАЗ. Этот автоприцеп ориентирован на эксплуатацию на автомобилях УАЗ 2151, который раньше имел индекс 469. Этот одноосный уазовский прицеп является хорошим представителем своего поколения. У него одна ось, потому обязательно учтите это перед покупкой.

Если вам нужен двухосный вариант, можно взять чертеж и собрать самодельный автоприцеп. Не забывайте, из-за двух осей увеличивается масса, требуются усиленные рессоры и появляются многие другие нюансы. Да что я вам рассказываю? Просто почитайте и сравните двухосные и одноосные прицепы.

Да, сегодня для автомобиля выпускается огромный ассортимент всевозможных прицепных транспортных средств. Но в этом разнообразии нужно уметь ориентироваться.

• Продукция идёт напрямую от производителей, поэтому цена всегда ниже чем у остальных.
• Все комплектующие всегда в наличии на складе, поэтому отправка заказа происходит в кратчайшие сроки.
• Вся продукция идёт от проверенных производителей, что гарантирует отличное качество и надежность.
• Вам остаётся только сделать выбор и заказать. У нас существуют удобные способы оплаты, как наличный расчёт, так и безналичный. При желании можете воспользоваться доставкой с наложенным платёжом, то есть оплатить товар при получении. Так же мы всегда можем помочь в подборе запчастей для вашего автомобиля.

Просто добавьте товар в корзину, заполните анкету и наши Менеджеры свяжутся с Вами!

Оставить отзыв на этот товар

Поделитесь мнением с другими покупателями

Рама на автомобиль УАЗ

Рама кузова УАЗ может потребоваться каждому автовладельцу. В такой ситуации необходимо обращаться в проверенный и надежный магазин с широким ассортиментом запчастей отличного качества.

В интернет-магазине Spectuninguaz.ru собраны рамы на весь модельный ряд УАЗ. Вы можете купить у нас недорого:

* раму УАЗ «Патриот»;

* раму УАЗ «Хантер»;

* раму УАЗ «Профи»;

* раму УАЗ «Буханка».

Работать с нами по-настоящему выгодно и комфортно, так как мы даем гарантию на все представленные в каталоге запчасти на УАЗ, а также принимаем оплату в любой удобной для вас форме.

В нашем магазине можно купить раму кузова для УАЗ с доставкой по РФ. Мы сотрудничаем только с проверенными транспортными компаниями, ответственно относящимися к своим задачам. Каждая запчасть тщательно упаковывается, чтобы исключить вероятность ее повреждения в процессе транспортировки до адресата.

Оплата за детали может производиться как наличными, так и безналичным расчетом, а еще мы предлагаем своим клиентам возможность купить раму кузова в кредит или в рассрочку.

Обращайтесь к нам, с нами вы сможете подобрать качественные запасные части для своего автомобиля, быстро проведете ремонт и машина вновь будет радовать вас своей работой.

Характеристики

г. Люберцы, ул. Мира, д. 8-Б

г. Люберцы, д. Машково, Машковский пр-д, д.11 стр.2

г. Москва, ул. Кетчерская, д. 2а

г. Москва, 33 км. МКАД, Варшавское шоссе, д. 170 ‘Г’

г. Москва, 82 км. МКАД, Дмитровское шоссе, д. 163, стр. 6

г. Москва, ул. Рябиновая, владение 63Г

г. Королев, Ярославский проезд, д. 19

МО, Красногорский район, д. Гольево, ул Центральная С44, «Территория бетонного завода МОИС 1»

г. Екатеринбург, ул. Монтажников, д. 24/1

г. Нижний Новгород, Московское шоссе, д. 137Б

г. Новосибирск, Кировский район, ул. Петухова, дом 69В

452683, Республика Башкортостан, г. Нефтекамск, ул. Монтажная, д. 8

г. Пермь, ул. 2-я Красавинская, д. 70

Республика Башкортостан, г. Уфа, ул. ул.Майкопская, д.18

г. Москва, Каширское шоссе, д. 53, к. 1

Артикул: 045200-2801102-11Дополнительный артикул: 452-2801102-11/ 045200-2801102-11/ 045200280110211Поперечина УАЗ-452, 3741 №2 рамы ОАО УАЗПроизводитель: УАЗСистема автомобиля: Ходовая часть, ..Рама

Артикул: 374100-2800010-02Дополнительный артикул: 3741-2800010-02/ 374100-2800010-02/ 374100280001002, 3741-2800010-02Рама УАЗ-452, 3741, 3909, 3962, 2206 ОАО УАЗПроизводитель: УАЗСистема автомобиля: Ходовая часть, ..Рама

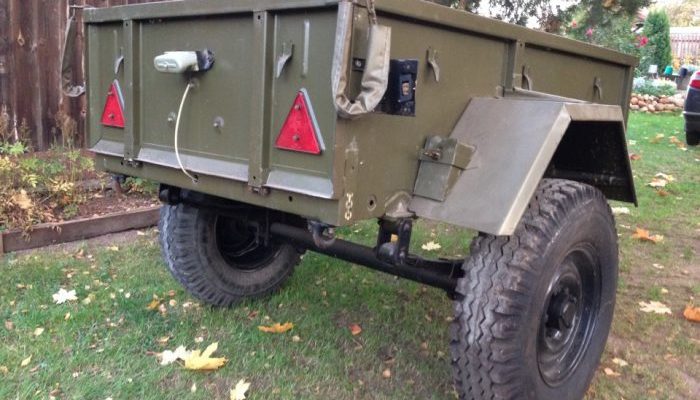

Часто люди спрашивают: « У вас есть прицеп с колесами от Нивы или УАЗа?» Да, мы можем привезти под заказ прицеп с этими колесами! Но есть ли смысл переплачивать? Давайте разберемся в этом вопросе.

Сначала ответьте сами себе: «Для чего Вам нужен прицеп именно с такими колесами?» Большинство ответит: «1)Чтобы колеса были такими же как и на автомобиле! 2)Чтобы высота подвески была одинаковая! 3)Всегда есть запасное колесо в машине!» А есть ли смысл переплачивать такие деньги? Переплата составит в среднем на «нивские» колеса — 4-5 тыс. рублей, а на «уазовские» — 10-11 тыс.рублей.

По поводу запасного колеса. Можно просто купить или сделать кронштейн запасного колеса. Подвесить с помощью него любое подходящее колесо на дышло. Колесо ни кому не мешает и постоянно находится в готовности!

Исключением является лишь случаи, когда от прицепа покупатель требует большего. Когда прицеп постоянно максимально загружен и ходит на большие расстояния. В этом случае действительно лучше покупать прицеп с «уазовскими» колесами! Из отзывов профессионалов, которые используют прицеп по «полной программе» мы знаем, что прицепы с «уазовскими» ступицами и колесами более выносливы.

• Рама для а/м 2206,3741,дв. 409 крепление кузова и рессор но с АБС (усил.)
• Рама УАЗ 2206, 3741, дв. 409, рессоры но, без АБС
• Рама УАЗ 3303 инж. двигатель УМЗ-4213, мосты “Спайсер” /4,23 м/

  Подробнее

• Рама УАЗ 3303 инж. двигатель УМЗ-4213, мосты “Тимкен” /4,23 м/
• Рама УАЗ 3303, дв. ЗМЗ-4091 ЕВРО 2, гибридные мосты
• Рама УАЗ 33036 (39094) под карбюраторный двигатель /4,4 м/
• Рама УАЗ 33036, 39094 ЗМЗ-4091 ЕВРО 2, гибридные мосты
• Рама УАЗ 33036, 39094 УМЗ-4213, мосты “Тимкен”
• Рама УАЗ 39094, ЗМЗ 4091, крепление кузова н/о
• Рама УАЗ 452 (2206, 3741) дв. ЗМЗ-409 старые рессоры
• Рама УАЗ 452 (2206, 3741, 3909) инжекторный ДВС, новые рессоры

  Подробнее

• Рама УАЗ 452 (2206, 3741, 3909), инжекторный двигатель

• Бампер задний УАЗ ПРОФИ
• Замок переднего левого ремня безопасности

  Подробнее

• Клюз алюминиевый RedBTR (под синтет. трос) к лебедкам 2000-3000 lbs
• Колпак колеса УАЗ ПРОФИ (6 отв)
• Лифт УАЗ 469, 31512. 80мм. (черный)
• Сошка рулевая УАЗ 2206 (гибридный мост) ЕВРО-3

Вот и появилось время для гаражного творчества!В первую очередь необходимо заменить «мертвую» раму на «живую». Так как все делаю в одно лицо, приходится изворачиваться в условиях гаража. Решено было сделать кронштейны и лебедкой как тельфером поднять кузов к потолку. Вытянуть ( распилить к чертям) старую раму со всеми агрегатами, так как на ней нет живого места и загнать имеющуюся в наличии в нормальном состоянии, с мостами и всей фигней.Имеется вот какая стена

Кирпичная колонна, должна выдержать

Был сделан такой кронштейн, и того что нашел на чермете, но по чертежам и с расчетами ( на 50 см от стены 500 кг веса)

Мой главный инженер по расчетам, забраковал конструкцию, по самым потолком балка не пригруженна и для страховки нужна укосина.Выполнено)

В передней части гаража все проще, есть двутавр.

изготовил во это

Подготовка гаража закончена, теперь самое интересное.

Рулевое еле снял

Болты крепления кузова не обнаружены, но потом парочку все таки нашел.

Остальное такая же жесть

Нашел пару болтов прямо за спинами пассажира и водителя, пришлось снимать бак, пока сам не отвалился. Балки куда они крепились рассыпались в труху от удара молотка.

Пробный подъем, показал что рама может прикипеть к кузову, пришлось отрывать. Козырек немного погнулся но держит

Спереди хотел поднять так же за крышу, но расстояние между кранштейнами позволило сделать это за морду ( силовую балку кузова, та что под ногами )

Выше решил пока не поднимать, вдруг что то оторвется)

469 подушка в сборе

Еще интересно стало почему на уазе стоят мебельные болты причем в отверстии на 16 стоят м10 болт, есть версии что это сделано для артикуляции во время изгибов рамы, но почему тогда в шайбах диаметр отверстия тоже больше. Или движения кузова относительно рамы туда сюда по сантиметру это задумка производителя?Короче пока остановился на расчетах подрамника, он же пол, от 469, но устанавливать буду кверху ногами.Кто что думает по этому поводу, может в буханках подушки реально не нужны?

• Рама для а/м 2206,3741,дв. 409 крепление кузова и рессор но с АБС (усил.)
• Рама УАЗ 2206, 3741, дв. 409, рессоры но, без АБС
• Рама УАЗ 39094, ЗМЗ 4091, крепление кузова н/о
• Рама УАЗ 452 (2206, 3741) дв. ЗМЗ-409 старые рессоры
• Рама УАЗ 452 (2206, 3741, 3909) инжекторный ДВС, новые рессоры

  Подробнее

• Рама УАЗ 452 (2206, 3741, 3909), инжекторный двигатель

• Вилка 3-4 передачи 5-ти ст. КПП (АДС)
• Запор рамки ветрового окна УАЗ 469 в сборе
• Защита КПП и РК Патриот “DYMOS” (с 2013 г.в,-) (замена 222.6307.1)
• Лебедка автомобильная Спрут 6000 Нива (стальной барабан)

  Подробнее

• Обойма штуцера сливного шланга гидроусилителя руля УАЗ
• Переключатель с фиксацией “Передний рабочий свет”

  Подробнее

• Реле втягивающее редукт стартера 6012, 6002 (ЗиТ)
• Ресивер УМЗ-4216 впускной трубы (под газ) Е-4
• Силовой бампер задний УАЗ Патриот 2015+, «РИФ». С фонарями и калиткой, без квадрата под фаркоп (лифт 65 мм)
• Тормоз передний левый 452/469 в сборе
• Усилитель центральной стойки Патриот (левый)
• Фонарь задний 3160 левый (961.3716)
• Шланг тормозной Патриот (L-250 мм, внутренний d 12 мм)

Устройство и техническое обслуживание

Рамы автомобилей -451М и -452 состоят из двух продольных штампованных балок (лонжеронов) швеллерного сечения, связанных между собой штампованными поперечинами. Поперечина задней опоры двигателя съемная и закреплена к раме болтами.

Балки и поперечины изготовлены из лицевой етали, толщина балок —3,5 мм.

На автомобиле -451ДМ установлена рама, отличающаяся от рамы автомобиля -451М расположением задних поперечин и установкой на заднем конце рамы кронштейнов для крепления буферов.

На автомобилях -452, -452А и -452В установлены одинаковые по конструкции рамы, не взаимозаменяемые с рамой -452Д.

У рамы грузового автомобиля -452Д по-другому расположены задние поперечины и отсутствуют кроштейны для крепления задних буферов.

Рис. 1. Рамы:
1 — автомобиля -451М; 2 — автомобиля -451ДМ (показана задняя часть рамы)

Рис. 2. Рамы:
1 — автомобилей -452, -452А, -452В; г—автомобиля -452Д (показана задняя часть рамы)

Отдельные детали рамы (кронштейны рессор, кронштейны для крепления передних и задних буферов и др.) соединены при помощи дуговой или точечной электросварки или заклепками.

Техническое обслуживание состоит в проверке осмотром при ТО-2 состояния продольных балок (лонжеронов), поперечин, кронштейнов, а также состояния сварных, заклепочных и болтовых соединений. Необходимо своевременно подкрашивать раму в местах, где появилась коррозия или обнаружено нарушение окраски.

Конструкция рамы достаточно жестка и надежна и не требует особого ухода, но при перегрузках автомобиля, а также в случае аварии в раме могут появиться перекосы, а в продольных балках и поперечинах — изгибы и трещины.

Перед ремонтом необходимо очистить раму от грязи, тщательно осмотреть ее и выявить все дефекты. Надежность заклепочных соединений проверяют постукиванием по ним молотком. У ослабленных заклепочных соединений при постукивании появляется дребезжащий звук; такие заклепки должны быть заменены новыми.

В случае необходимости (при потере рамой правильной геометрической формы) раму правят в холодном состоянии при помощи приспособлений. Не рекомендуется править раму путем нагрева, так как это вызывает ослабление прочности металла.

Если в деталях рамы появились трещины, то их заваривают электродуговой сваркой. Перед заваркой с кромок трещин должны быть сняты фаски под углом 60°.

При наличии на продольных балках и поперечинах трещин большой длины необходимо, помимо заварки трещин, дополнительно приваривать усилитель, наложенный на заваренный участок.

Детали к раме приклепывают с нагревом заклепок. Прилегание головки заклепки к поверхности детали должно быть плотным. Щуп толщиной 0,1 мм не должен проходить между поверхностью детали и головкой заклепки.

После ремонта раму проверяют на правильность геометрической формы и отсутствие перекосов в горизонтальной плоскости. Ширина рамы спереди должна быть равна 700±3 мм, а сзади — 1005±3 мм.

Изношенные отверстия для болтов крепления кузова восстанавливают наваркой и рассверливанием (диаметр отверстия 11 мм).

Раму по окончании ремонта красят.

Для окраски рекомендуется применять автоэмаль 123 или алкидно-стирольную эмаль МС-17.

В каком случае автовладельцу нужно регистрировать фаркоп

Согласно законодательству, у автовладельца должны быть документы не только на транспортное средство и прицеп, но и на фаркоп, особенно если он был куплен отдельно. Проще всего водителям, у которых заводское сцепное устройство. Им ничего регистрировать не нужно. В статье рассмотрим еще две ситуации.

Пикапу Ульяновского автозавода исполнилось 14 лет

Этим летом модель «Пикап» производства Ульяновского автозавода отметила солидный юбилей, — 14 лет с момента выпуска первой партии. В связи с этим стоит вспомнить, как менялся автомобиль за эти годы и каких высот достиг на отечественном и международном рынке.

УАЗ Патриот и Пикап CNG уже поступили в продажу

Официальный представитель бренда УАЗ объявил о начале продаж битопливных автомобилей Патриот и Пикап CNG. Эти автомобили сконструированы с учетом возможности работы не только на бензине, но и на альтернативном виде топлива — компримированном природном газу.

Подготовка УАЗа к зиме

В преддверии наступающей зимы все владельцы и водители УАЗов, так же, как и другие автовладельцы, задумываются о том, как качественно подготовить автомобиль к суровым испытаниям русскими морозами. В этой статье специалисты и опытные водители представят свои рекомендации по решению этого и связанных с ним вопросов.

Иракский вариант тюнинга шестидверного УАЗ Хантер

Несмотря на все политические условности и закрытость, свойственную исламским странам, Ирак может похвастаться поистине крышесносными проектами, которые своей нестандартностью и свежестью подхода к модернизациям разрывают шаблоны.

Недавно потребовался топливный бак, но в моем городе такая деталь почему-то в дефиците. Заказал здесь, приехало быстро, к качеству вопросов нет.

Уже дважды приобретал здесь запчасти на свой автомобиль. На них мне предоставлена гарантия. Качеством доволен, проблем нет

Усиленные амортизаторы просто замечательные. Сразу заметил разницу в поведении подвески. Доставили мне их быстро. Ценник более чем гуманный.

Заказал ГБЦ ка УАЗ буханка.Посылка пришла в срок т.к.ЭНЕРГИЯ.Общительные менеджеры,отдельное спасибо Даниле!Рекомендую.

Заказывали муфты на патриот, пришли очень быстро, сотрудник компании связался с нами через несколько минут после оформления заказа, всё объяснил, прислал фото, всегда был на связи с нами, классные ребята и отличная команда. Спасибо.

Всё очень понравилось спасибо ДАНИЛА!!!!

Пришёл мой заказ очень быстро двери задние на УАЗ буханка . Менеджер Данила красавчик всё сделал оперативно вежливый умеет расположить к себе всем рекомендую такого специалиста.P.S заказ пришёл очень быстро.Т.к Энергия

Магазин мне очень нравится. Вежливые профессиональные менеджеры. Качество деталей очень хорошее. Заказывал уже несколько раз. Отправляют все в день заказа. Надеюсь на дальнейшее сотрудничество.

Всем здоровья! Искал железо для своего «Масика» 2007 гр. и увидел на Авито магазин Автолайн. Заказал подбор, мне ответил продавец Данила и мы вдвоем быстро собрали нужный мне заказ. Затем я сравнил цены в других магазинах и доставка от Ульяновска до Пскова оправдалась полностью. Буду заказывать ещё. Магазин очень понравился.

Рамы автомобилей вагонной компоновки семейства УАЗ-452 служат для монтажа всех основных агрегатов. Рама является основным несущим элементом, воспринимающим все усилия, воздействующие на автомобиль во время движения.

Рамы автомобилей семейства УАЗ-452, устройство.

Автомобили семейства УАЗ-452 имеют рамы двух типов : для грузопассажирских УАЗ-452, УАЗ-452А и УАЗ-452В и для грузовых УАЗ-452Д. Рамы автомобилей состоят из двух продольных штампованных лонжеронов швеллерного сечения, соединенных между собой штампованными поперечинами : у фургонов УАЗ-452, санитарных УАЗ-452А и автобусов УАЗ-452В — шестью, а у грузовых УАЗ-452Д — семью.

Балки и поперечины изготовлены из листовой стали, толщина балок — 3,5 мм. Все поперечины, кроме третьей, приварены к лонжеронам электродуговой сваркой, а третья поперечина для удобства демонтажа и монтажа двигателя на автомобилях сделана съемной и крепится болтами на кронштейны, приваренные к лонжеронам рамы.

Сечения лонжеронов — швеллеры переменной высоты по длине с наибольшей высотой в средней части и разной шириной верхней и нижней полок. В лонжероны вваривают усилители и поэтому их сечение в средней части становится коробчатым.

Ко второй поперечине рамы приварены два кронштейна для крепления водяного и масляного радиаторов и скоба для крепления переднего брызговика двигателя. В поперечине имеются отверстии для крепления кронштейна рычагов управления коробкой передач.

К пятой поперечине рамы автомобилей УАЗ-452, УАЗ-452А и УАЗ-452В крепятся кронштейны держателя запасного колеса, а у УАЗ-452Д — опора крепления запасного колеса. На раме УАЗ-452 к задней поперечине приварены кронштейны подножек и скоба крепления держателя запасного колеса, а на раме УАЗ-452Д к задней поперечине и раскосу рамы приварены упор и кронштейн гайки держателя запасного колеса.

На передних концах лонжеронов рам автомобилей всех модификаций устанавливают передний буфер, а на правом лонжероне буксирный крюк. Задний буфер состоит из двух частей и устанавливается на концах лонжеронов рам только у автомобилей УАЗ-452, УАЗ-452А и УАЗ-452В. Буксирный прибор без упругого элемента устанавливается на задней поперечине рамы автомобилей УАЗ-452, УАЗ-452А и УАЗ-452В. Буксирный прибор с резиновым упругим элементом устанавливается только на автомобиль УАЗ-452Д.

Техническое обслуживание рамы автомобилей семейства УАЗ-452.

Техническое обслуживание рамы состоит в проверке осмотром состояния продольных балок (лонжеронов), поперечин, кронштейнов, а также состояния сварных, заклепочных и болтовых соединений. Необходимо своевременно подкрашивать раму в местах, где появилась коррозия или обнаружено нарушение окраски.

При эксплуатации рамы могут появляться ослабления болтов крепления буферов, брызговиков двигателя, съемной поперечины и буксирного прибора, которые необходимо подтянуть. При ослаблении заклепочного соединения кронштейнов рессор и буксирных крюков ослабленные заклепки срубают, отверстия рассверливают и ставят заклепки большего диаметра. Если нет условий для такого ремонта, то заклепки заменяются болтами с гайками.

Ремонт рамы автомобилей семейства УАЗ-452.

Конструкция рамы достаточно проста, надежна и не требует особого ухода, но при перегрузках автомобиля, а также в случае аварии в раме могут появиться перекосы, а в продольных балках и поперечинах — изгибы и трещины.

Перед ремонтом необходимо очистить раму от грязи, тщательно осмотреть ее и выявить все дефекты. Надежность заклепочных соединений проверяют постукиванием по ним молотком. У ослабленных заклепочных соединений при постукивании появляется дребезжащий звук, такие заклепки должны быть заменены новыми.

В случае необходимости, при потере рамой правильной геометрической формы, ее правят в холодном состоянии при помощи приспособлений. Не рекомендуется править раму путем нагрева, так как это вызывает ослабление прочности металла. Если в деталях рамы появились трещины, то их заваривают электродуговой сваркой. Перед заваркой с кромок трещин должны быть сняты фаски под углом 60 градусов.

При наличии на продольных балках и поперечинах трещин большой длины необходимо, помимо заварки трещин, дополнительно приваривать усилитель, наложенный на заваренный участок. Детали к раме приклепывают с нагревом заклепок. Прилегание головки заклепки к поверхности детали должно быть плотным. Щуп толщиной 0,1 мм не должен проходить между поверхностью детали и головкой заклепки.

После ремонта раму проверяют на правильность геометрической формы и отсутствие перекосов в горизонтальной плоскости. Ширина рамы спереди должна быть равна 700+-3 мм, а сзади — 1005+-3 мм. Изношенные отверстия для болтов крепления кузова восстанавливают наваркой и рассверливанием, диаметр отверстия 11 мм. По окончанию ремонта раму красят.

Буксирный прибор автомобилей семейства УАЗ-452.

Для обеспечения возможности буксировки прицепа грузовой автомобиль УАЗ-452Д снабжен буксирным прибором, который крепится четырьмя болтами к задней поперечине рамы. Буксирный прибор двустороннего действия, закрытого типа, снабжен резиновым упругим элементом, смягчающим ударные нагрузки при трогании автомобиля с прицепом с места, а также при движении по неровной дороге.

Резиновый упругий элемент размещен в корпусе закрытом сзади кронштейном, в сжатом состоянии между двумя стальными шайбами, одна из которых опирается на конический выступ стержня крюка, а другая — на навернутую на стержень крюка опорную гайку. Опорная гайка от поворачивания на стержне крюка стопорится штифтом.

Кованый крюк снабжен защелкой, которая закрывает зев крюка и запирается в закрытом положении под действием пружины собачкой. Благодаря этому дышло прицепа не может выйти из зацепления с крюком. Для устранения самопроизвольного расцепления дышла с крюком собачка в защелке запирается шплинтом, вставленным в отверстия защелки. Шплинт закреплен цепочкой к оси защелки. В открытом положении защелка удерживается также собачкой, зацепляясь за выступ крюка.

Передний конец корпуса буксирного прибора закрыт штампованным колпаком, который в четырех точках обжат для предохранения выпадания его из корпуса. Внутренняя полость колпака заполнена при сборке маслом для смазывания трущихся поверхностей опорной гайки и отверстия в корпусе.

Трущиеся поверхности шейки стержня крюка и отверстия кронштейна смазываются через пресс-масленку, ввернутую в кронштейн корпуса. Буксирный прибор без амортизирующего упругого элемента имеет конструкцию зева, аналогичную конструкции зева буксирного прибора автомобиля УАЗ-452Д.

Техническое обслуживание буксирного прибора автомобилей семейства УАЗ-452.

Уход за буксирным прибором заключается в смазке трущихся поверхностей, очистке от грязи и проверке надежного его крепления к задней поперечине рамы автомобиля. Оси защелки и собачки смазываются жидким маслом.

Собранный крюк должен свободно вращаться вокруг своей оси, при этом не должен иметь ощутимых продольно-осевых люфтов в корпусе. Регулировка вращения крюка при сборке достигается вращением опорной гайки по стержню крюка.

УАЗ 452, или по-народному «буханка», очень популярен на дорогах нашей страны, несмотря на его простоту, не слишком комфортный салон и плохую звуко- и виброизоляцию. Однако «буханка» изначально выпускалась отечественными производителями для военных нужд, благодаря чему машина достаточно универсальна и имеет большую вместимость.

Сейчас УАЗ довольно часто используется в качестве машин скорой помощи, МЧС и полиции. Владельцы этих автомобилей любят их за хорошую проходимость, надежность и дешевизну технического обслуживания.

Усиление кузова УАЗ «Буханка»

Для улучшения «Буханки» необходимо усилить кузовные панели, используя приварку качественных ребер жесткости, которые устанавливаются непосредственно под шумоизоляционные элементы, а также обшивку салона.

Кроме того, можно улучшить качество сварки деталей. Не менее важно увеличить и жесткость боковых панелей в месте их перехода в потолок и пол. Для этого вверху закрепляют пластины, а внизу вместо заводских брусьев из дерева рекомендуется установить профили из металла и зафиксировать сваркой.

Усиление задних дверей УАЗ «Буханка»

В большинстве случаев усиление задних дверей в транспортном средстве не удается выполнить за счет приваривания небольших косынок в углах кузова. Ведь проемы будут недостаточно жесткими, да и проем уменьшиться, что будет препятствовать плотному закрытию дверей. Поэтому специалисты рекомендуют установить металлический каркас, изготовленный из труб. Он надежно приваривается к внутренним поверхностям кузова. Дополнительно к дверям крепятся металлические вставки, что сделает их более прочными.

Лифт подвески

Лифт уаз буханка, осуществленный путем повышения подвески, как уже было сказано, повышает существенно центр тяжести авто. Поэтому при выборе, на какую высоту поднять подвеску, нужно учитывать:

• разумное соотношение между увеличенной проходимостью и серьезной опасностью опрокидывания;
• предельный наклонный угол карданных валов, при превышении которого они утратят свою работоспособность.

Высокий риск опрокидывания может быть устранен следующим способом:

• первоначально следует расширить колею за счет колесных проставок;
• далее нужно установить широкие шины и диски с отрицательным вылетом;
• также не будет лишней замена мостов на модели «Барс» либо «Спайсер».

Расширения колеи, помимо прочего, можно добиться за счет установки дисковых тормозов, а проблема с карданными валами может быть запросто решена путем установки валов удлиненных и проставки между карданными и мостовыми фланцами.

Способы лифтования подвески

Существует несколько конкретных способов, позволяющих поднять подвеску. Каждый из способ зависит от итоговой высоты лифтования:

Если предпочитаемая высота небольшая, то лифт комплект уаз буханка будет состоять всего лишь из дополнительных листов для рессор. Можно вместо этого поставить другие рессоры, с большим числом листов, или же можно установить серьги рессор подлиннее.

2. Средний лифт и высокий лифт

Когда есть необходимость в лифтовании на миллиметров 30, то нужно всего лишь установить между рессорой и мостом прокладку, это очень эффективно. Если такой вариант не устраивает, то можно сделать в кронштейнах крепления рессор проставки. Эти способы хороши тем, что сохраняют все оригинальные детали, а также позволяют самостоятельно лифтовать на различную высоту.

Усиление проема УАЗ «Буханка»

Немалая часть водителей «Буханки» знают о том, что в данной модели транспорта по ребру дверного проема со временем образуются трещины разных размеров. Кроме того, стойка может вообще лопнуть, благодаря чему закрывание дверей на ней появляются заметные прогибы.

Для усиления проемов рекомендуется обварить их квадратными металлическими трубами, установить косынки и распорки.

Усиление разных частей УАЗ «Буханка» позволяет не только улучшить кузов машины, но и продлить его эксплуатационный срок.

ВНЕДОРОЖНАЯ ПОДГОТОВКА

Подготовка Буханки (УАЗ 452,2206,3741) , лифт кузова — этапы строительства smirnoffroad style. Что мы имели в исходнике — Уазик 2005 года выпуска, в среднем состоянии, то есть коррозия везде, но гнилого железа нет.

Перво-наперво разобрали пассажирский салон, так как пол был застелен фанерой и иначе подобраться к болтам крепления рамы к кузову нельзя. Совет, для владельцев Буханок — если хотите сохранить кузов, то обработайте его внутри антикоррозионной мастикой и сделайте пару, тройку отверстий для слива- вентиляции в полу. Мы, сняв фанеру, выгребли оттуда 7-10 кг! мокрого песка и земли. Состяние пола печально, но это тема отдельного разговора.

Итак, приступим. Кузов к раме прикреплен десятью «мебельными болтами» и это не шутка. Шесть из них в пасажирском отсеке, два за арками передних колес, два в ногах водителя и пассажира. Снизу болты законтрены вторыми гайками.

Прежде чем начинать демонтаж болтов, отключаем аккумулятор, отсоединям массу от двигателя — сзади капотного отсека и поднимаем машину на подъемнике.

Далее, отсоединяем провода от стартера (в нашем случае стартер и проводка к нему были новыми и мы учли длину проводов для лифта, если провода стандартные они могут оказаться короткими).

Следующее, отсоединяем — крепления радиатора снизу или сверху (мы отсоединяли снизу, но потом при установке оставили штатный нижний крепеж, а верхний немного доработали по месту)

Отсоединяем — тяги привода рычага коробки передач и тягу усилителя тормозов.

Затем, сливаем охлаждающую жидкость (не забудьте открыть пробку радиатора), и снимаем шланг с отопителя.

Откручиваем опору крепления рычагов раздатки и крепеж фильтра отстойника магистрали перекачки между баками.

После этого, откручиваем полностью гайки с шести задних болтов кузова и отслабляем гайки передних. При этом, так как крепеж старый и ржавый, а болты напомню «мебельные» с четырехгранником под шляпой, то действовать нужно аккуратно, если болт провернется в кузове, то держать его будет нечем, а это лишняя работа, по привариванию к нему гайки или болта и т.д. Поэтому, держа за одну гайку ключем, головкой отворачиваем контргайку, а уж потом основную гайку.

Под машиной больше пока делать нечего, опускаем автомобиль на колеса и отсоединяем рулевую колонку и откручиваем пыльник на полу.

Собственно, когда все это сделано, можно начинать подъем кузова над рамой. Делаем операцию, подложив под колеса упоры, что бы машина не двигалась. Подъем начинаем с задней части машины, учтите, что снимая нагрузку с рамы, она поднимается на рессорах и если, поднимать кузов домкратами, то нужен хороший запас по высоте. Мы поднимали подъемником и этой проблемы у нас не было.

Итак, отрываем кузов от рамы примерно на десять см. и обязательно вкладываем страховочный широкий деревянный брус между рамой и кузовом. Далее вынимаем штатные болты и рассверливаем отверстия диаметром 12 мм. Штатные болты 10мм.

Потребуется некоторая доработка проставок. В нашем случае это были сварные боченки 6.5 см высоты. На последних и средних проставках надо срезать небольшой сектор под углом 45 градусов, т.к на раме есть выступы. А задние «бочонки» должны быть на 1 см выше всех остальных, но у нас были все одинаковые, поэтому пришлось подложить 5 широких шайб.

Далее, вставляем четыре задних проставки, вставляем болты и наживляем гайки на два болта ближе к середине кузова. Еще приподнимаем кузов и вставляем средние проставки. При этом увеличиваем размер стаховочной подкладки с помощью досок примерно до 150 мм. Снимаем гайки с передних болтов. Убираем страховку, опускаем кузов.

Перекатываем машину, фиксируем ее, снимаем штатные болты и начинаем подъем кузова спереди. Сначала вставляем проставки и передние болты, наживляем на них гайки. Передние болты должны быть 180-200 мм. Остальные 150 мм.

Далее, еще приподнимаем кузов и вставляем вторую пару проставок и болтов. Опускаем кузов. Затягиваем весь крепеж от центра к корме и потом перед. Мы использовали широкие шайбы и самоконтрящиеся гайки, но можно и гроверные шайбы и обычные гайки, кому как нравится. Болты с прочностью не менее 8.8, а лучше больше. И желательно с мелкой резьбой.

Теперь самое интересное, нужно закрепить все, что мы открутили, но кузов-то поднялся на 6.5 см.

Делаем следующее, удлиняем тяги с помощью вварки вставок (не забудъте их покрасить или обработать антикором)

Поставьте тяги на место и закрепите их шплинтами.

Следующее, изготавливаем опору для крепления рычага управления раздаткой

Ставим ее на место и крепим длинными (90мм) болтами М8

Изготавливаем опору фильтра и тоже ставим его на место

Обратите внимание, шляпки нижних болтов нужно обрезать, чтобы тяга не задевала их. После этого закрепили рулевую колонку и ее пыльник.

Одеваем новый, более длинный шланг на отопитель, затягиваем хомуты, заливаем анифриз.

Ну, собственно осталось прикрутить новый удлиненный провод массы и радиатор, подсоединить АКБ, поставить большие колеса (собственно ради них все и затевалось) и можно на волю — В ПАМПАСЫ.

Напоследок фотографии проставок, между кузовом и рамой. Крепили жестко, без всяких резинок, так как и рама и кузов у буханки не слишком крепкие, а так появилось некоторое усиление. Хотя, если по уму, то раму лучше усилить дополнительными распорками и косынками.

В добрый путь, Буханочка!

Технические характеристики

При снаряжении ТС грузом в 500 кг полная масса составляет 750 килограмм;

Допустимая предельная масса груза для перевозки на 8109 составит 450 кг;

Снаряженный автоприцеп вместе с тентом тут составляет 300 кг.

Теперь о распределении нагрузок на дорогу через колеса прицепа 8109:

• при полной массе показатель составляет 750 кгс или 7357 Н;
• при снаряженном ТС — 270 кгс или 2649 Н.

Не менее значимым для некоторых покупателей будет значение усилий от сцепной петли на буксирный крюк:

• для прицепа с полной массой усилие составит 490 Н или 50 кгс;
• для снаряженного ТС показатель будет 295 Н или 30 кгс.

Если вы решили присоединить к своему автомобилю такой автоприцеп, тогда разгоняться вместе с ним допускается не больше, чем до 75 километров в час. Хотя кто на практике соблюдает эти рекомендации?! Помните, это вопрос сугубо вашей безопасности и ответственности перед другими участниками дорожного движения.

Если вам интересно, еще предлагаю рассказать про подсветку этого одноосного уазовского прицепа.

У автомобильного прицепа УАЗ с индексом 8109 используются две продольные полуэллиптические рессоры, которые работают совместно с парой телескопических гидравлических амортизаторов.

Рессора включает в себя 9 листов. Их концы монтируются с помощью пальцев и резиновых втулок. Одна рессора имеет длину 1000 миллиметров при толщине листа в 45 миллиметров.

Амортизаторы тут двухстороннего типа действия, телескопические и гидравлические. Их унифицировали с амортизаторами машины 3151 от УАЗ. Вам не потребуется совершать комплекс каких-то специфических настроек и регулировок.

Колеса используют штампованные, выполненные из стали. Обод глубокий и неразъемный. Их размеры составляют 6Jх15. А шины идут шестислойные камерного типа размером 215/90 и с R15. Производитель постарался унифицировать ступицы прицепа с автомобильными ступицами УАЗ 3151. Хотя некоторым нравится иметь дело с колесами большего радиуса. Выбор лично каждого.

Регулируя затяжку подшипников ступицы, обязательно тщательно контролируйте ее. Не лишним будет взять чемодан с инструментами и обзавестись динамометрическим ключом. Если затяните слабо, при эксплуатации прицепа будут происходить постоянные удары, что приведет к разрушению подшипников за короткое время. Если же затянуть туго, тогда подшипники начнут чрезмерно нагреваться, смазка вся вытечет и подшипник придет в негодность.

Не секрет, что для соединения автоприцепа с машиной вам потребуется два основных составляющих в плане электрики:

Теперь конкретно об электрооборудовании 8109 прицепа от УАЗ.

Здесь используется однопроводная система проводки, где отрицательный вывод соединяется с массой. В бортовой сети идет напряжение в 12 Вольт. Для подключения электрооборудования к автомобильной электросети (на примере автомобиля УАЗ 3151) используется штепсельная вилка ПС 300А 150.

Предусмотрена вся необходимая оптика и осветительные приборы, включая зону, где номера государственной регистрации. В этом компоненте электрическая часть выглядит довольно просто, предлагая все необходимое согласно действующим правилам и рекомендациям. Хотя вы всегда можете использовать другие фонари для прицепа.

Выберите вы уазовский или новый зиловский прицеп, а может отдадите предпочтение таких лидерам рынка как Крепыш, Кремень или Спутник, решать вам. Если вы пока не готовы определиться с окончательным выбором, советую попробовать на себе преимущества аренды автоприцепов. В этом есть своя прелесть и объективные достоинства.

На этом все. Думаю, вы узнали достаточно про прицепы УАЗ, сделали свои выводы и умозаключения.

Спасибо всем за внимание и активное участие в жизни сайта!

Вы не робот?

Мы зарегистрировали подозрительный траффик, исходящий из вашей сети. С помощью этой страницы мы сможем определить, что запросы отправляете именно вы, а не робот. Поставьте отметку, чтобы продолжить.

Если вдруг что-то пойдет не так, попробуйте другой вариант.

Конструктивные особенности УАЗ 8109

Начнем все же описание рассматриваемого нами уазовского прицепа. Вы можете посмотреть о нем видео, взглянуть на различные фото, чтобы получше понять, с чем мы имеем дело и о чем вообще я веду разговор.

А для тех, кто не заинтересован в покупке готового автоприцепа, есть ряд полезных рекомендаций о том, как сделать легковой прицеп своими руками. Если что, просто переходите по ссылкам и читайте. Затем не забудьте прочитать о вопросах регистрации прицепов.

Что же мы имеем в случае с 8109? Предлагаю сначала вот такое описание:

• Прицеп выполнен из рамы на основе прочного металла. Металлическая платформа к этой раме приваривается;
• У 8109 имеется задний откидывающийся борт, который значительно упрощает процедуры погрузки и выгрузки;
• При расположении на погрузочной платформе груза его располагают так, чтобы от сцепной петли на буксировочный крюк вертикальное усилие не превышало значения в 490 Н или 50 кгс;
• Если вы собрались эксплуатировать прицеп, не соединяя его с авто предохранительной цепью, забудьте о своих намерениях. Так делать нельзя;
• Сварная рама состоит из пары лонжеронов, дышла и поперечин;
• Сзади на раме устанавливается пара крюков для буксировки;
• Дышло имеет сварную конструкцию и объединено с рамой;
• Спереди к дышлу монтируется съемная сцепная петля и предохранительные цепи. Об особенностях сцепного устройства читаем отдельно;
• В горизонтальном положении для удержания дышла используются откидные опорные стойки;
• Для крепления сцепной петли к дышлу применяют соединение с помощью 3 болтов.

Это что касается конструктивных особенностей.

Вы здесь

Самые популярные темы

Кто-то решил купить себе машины с консервации или просто взять через объявления на Авито или другие ресурсы отыскать бу прицепное ТС. Вопрос покупки с консервации довольно интересный. Вот в чем его суть.

Есть военный объект, на котором длительное время хранились (консервировали) транспортные средства. Это не военная техника, поскольку армия ее не продает гражданским, а ТС, которые могут эксплуатировать мы с вами. Продажа с консервации доступная и во многом выгодная. Потому люди часто специально караулят и узнают, где там в городе Астрахань начнется продажа, либо Кемеровская область объявит о наличии транспортных средств на консервации.

Вы сами легко можете найти такие объявления. Там все реализуется с документами, предлагают адекватные цены и ряд других преимуществ. Хотя на этот счет мы может как-то поговорим с вами отдельно. Мне кажется, тема консервационных машин, прочих ТС и их продажа будет для вас интересной и полезной.

В ассортименте компании УАЗ есть достаточно большое количество машин. Назовем самые основные:

Сам прицеп одноосной конструкции от УАЗ имеет индекс 8109. Его не обязательно покупать для всех представленных выше автомобилей.

Для некоторых умельцев не составит проблем использовать прицепы Крепыш. Причем здесь переделка ступицы потребуется не обязательно. Эксплуатировать Крепыша можно с уазовскими колесами и ступицами, либо со своими стандартными. Только во втором случае потребуется переставить ступицы и увеличить клиренс, то есть дорожный просвет. Вот и готово.
