Прокладка поддона картера уаз 409

Что-то течет мотор по пробке снизу, и откуда-то сзади сверху, печально. В свое время при замене тосола заметил, что болты поддона крутятся от руки, подтянул. И также состояние верхней паронитовой прокладки при ее замене натолкнуло меня на то, что нужно поменять бы прокладку поддона.

Конечно изучив опыт нашего коллеги Laburnum по аналогичной процедуре поиска течи, я конечно особо не надеюсь, что замена прокладки что-то изменит. Но все же хоть в прокладке и затяжке буду уверен.

Делать без подъемника конечно не очень удобно. Но подаренная на ДР подкатная тележка очень помогает.Мероприятие это не очень располагает к фото, руки по локоть грязнющие.

Ниже несколько фото для памяти и отчета.

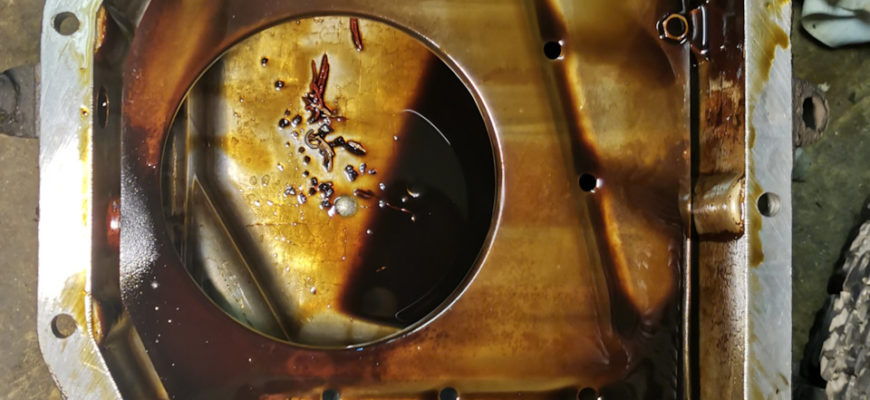

1. Поддон в принципе и не очень грязный, но вот в нем что-то плавает)))

2. А это у нас герметик и какие-то металлические кольца

3. Старая прокладка деревянная и сломалась при демонтаже

4. Снизу мотор чистый

6. Отмыл более-менее поддон

7. Внутри чистота тоже

7. Прокладку купил силиконовую, посмотрим как будет ходить

8. Схема затяжки

9. Масло по акции)))

Посмотрим как будет ходить. Конечно надеюсь, что течь уйдет.

Всем здоровья! )))

Цена вопроса: 1 800 ₽
Пробег: 72 550 км

Предыдущая запись: Ремонт ЗМЗ 409 Вскрытие. День второй. Поршни.Сегодня день сборки.Для привода распредвалов был выбран комплект Прогресс Евро-4 Идеальная фаза:

Описание комплекта и его установки здесь: ГРМ ЗМЗ-409 Прогресс Евро-4 идеальна фаза.А остальное тут.Цепи прогресс я заказывал еще осенью для двигателя, который сейчас стоит на автомобиле. Когда последний раз рвалась верхняя цепь, была повреждена крышка цепи. Поэтому вместе с цепями я заказал и крышку цепей прогресс:

Стоит рубеновский сальник

Выбил направляющую из крышки и забил в блок:

Помпа вроде типа заводская. Была заготовлена заранее и менялась бы вне зависимости от состояния старой. Никаких кено и танаки не написано, что несказанно радует.

Под поддон купил поначалу стандартную резиновую прокладку

А когда покупал кольца, увидел это чудо!

Прокладка поддона картера ЗМЗ 409 евро 3

Встаёт как надо — поддон на евро 3 не поменялся

Толщина обжатой резины задаётся толщиной металлической рамки, поэтому просто затянул от души.

Подсобранная мордочка. Стоит шкив колена и натяжитель нижней цепи.

Двигатель готов к установке ГБЦ.

А теперь о прокладках. То что родная картонная прокладка не ходит знает абсолютное большинство владельцев автомобилей с двигателями Евро-2. Она просто проваливается в прорези между цилиндрами и начинает сифонить. К нашему счастью была изобретена металлическая прокладка, которая ставится на моторы Евро-3. Да есть один нюанс — она обжатая что-то около 0.5мм. Да, есть счастливые люди, которые её ставят и радуются жизни, а есть такое:

Здесь видно выступающий над плоскостью блока поршень. Величина выступания порядка 0.2-0.4 мм, нету у меня инструмента для точного замера, да и величина эта несколько варьируется между цилиндрами. Кроме того это замеры без нагара, который неизбежно образуется как на поршне, так и на головке, что в свою очередь дополнительно снижает зазор. Добавим сюда температуру и динамику.Если хотите поставить одну прокладку, применяйте поршни Евро-3. Особенно если планируется их замена — грех не затюнить.Когда я на эксплуатируемом моторе поставил одну прокладку, у меня проявилась долбежка с 1500 оборотов примерно. Недельку покатался на холостых, на следующие выходные не глядя одну прокладку махнул на две. Всё стало просто шикарно. Сейчас пробег на «пироге» более 100 ткм.

Что касается шлифовки ГБЦ, а тем более блока. Первые два раза я головку шлифовал. Помогло? нет. Потому что причина в другом. А две прокладки Е3 уплотняют там всё как надо.

Соответственно кидаю две прокладки:

И затягиваю в три приёма 4-9-14 кг. И ставлю распредвалы.

Пока развлекался с головкой, свалилась верхняя цепь с промзвездочки

Нибеда! С помошью проволочки, такой-то матери и вращением коленвала, нацепил её обратно, собрал и отрегулировал углы.

Остался небольшой тюнинг в виде шкивов, крышек, прокладочек и термостатов.

Спасибо за внимание каждому, кто асилил эти картинки и букавки 🙂

Привееет комрады!Сегодня поменял прокладку поддона, первый раз это делаю!ничего сложного в этом нет оказывается!Теперь начнем:ПО отзывам комрадов купил металлическую прокладку поддона от евро 3 которая, фото не сделал ее думаю все знают как она выглядит!Процесс съема поддона известен наверно, ничего сложного нет, главное снять кожух колокола он на четырех болтах держится!И вот когда снял поддон ахренел там много грязи, нагар был на поддоне не большой, и была фольга от канистры масленой, как она туда попала это понятно руки из жопы были у старого хозяина!и больше всего меня заинтересовало от куда там медные проволочки были

Фольга и медные проволочки

Цепь стоит двух рядная это хоть радует, а так двигло вроде ничего

Вот такой он

А больше всего текло масло в задней части двигла вот отсюда

Вот то место где теч душевная была

Гряз в поддоне

Поддон вымыл внутри вытер и обезжирил место соприкосновения с прокладкой.Переходим к двиглу там все пошупал по дергал на определения люфтов все вроде норма нет ни где их все хорошо.Также протер от остатков масла обезжирил тоже место соприкосновения с прокладкой потом взял герметик намазал блок и поддон тонким слоем приложил прокладку наставил поддон и начал закручивать болты(их тоже промыл обезжирил)потом притянул их немного и начал затягивать по этой схеме

Вот этот мануал по которому протягивал

Все протянул без фанатизма конечно чтоб не сорвать резьбу, и собираем все обратно!масла не стал пока заливать пусть гермес подсохнет, а завтра поменяю фильтр и будем заливать масло, а там посмотрим как была проделана работа, потечет или не потечет видно будет!Теперь на очереди клапанная крышка из под нее тоже сопливит.

А так всем добра и бобра!
