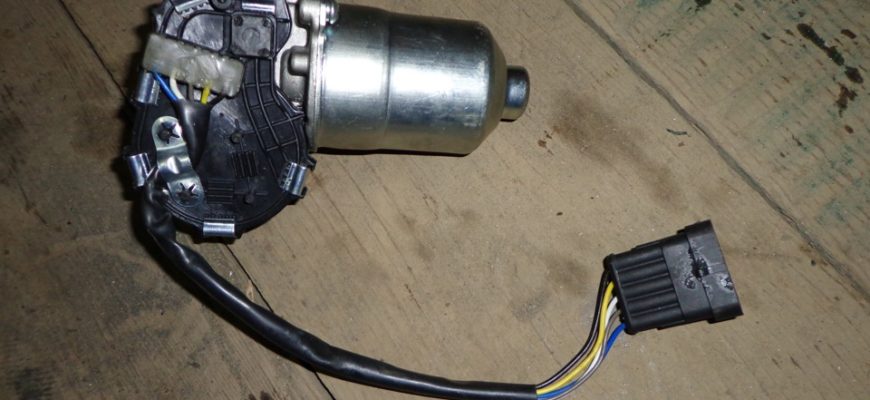

Мотор стеклоочистителя УАЗ и 53. Мотор стеклоочистителя ВАЗ-2108 на УАЗ Патриот. УАЗ Патриот, 2,7 л. 2017 год на DRIVE2

На неделе выдалась хорошая погода и свободное время, решил ещё раз снять весь механизм полностью, смазать всё не смазанное и проверить «мотор увеличенной мощности».После разбораВот такими были шпильки оси поводка у дворников-практически не имеют смазки!И заметные следы трения.

Вот такими они стали после смазки (использовал литол-24 и смазку «шрус»)

шайбы из втулок

Для тех, кто не в курсе: мотор от 2108 больше и мощнее, поскольку на зубилах дворники гораздо больше наших. А трапеция от СтартВольт сделана аккуратнее, и нежнее что-ли, не могу объяснить — надо подержать в руках обе, чтобы понять.

Что покупал:1. Трапеция StartVolt VWA-0363.2. Мотор StartVolt VWF-0108.

Процедура состоит из следующих этапов:1. Снять старую трапецию с моторчиком в сборе.2. Отсоединить мотор.3. Отсоединить тяги старой и новой трапеций.4. Немного пильнуть место крепления мотора на старой трапеции.5. Засверлить отверстие на 10мм под вал мотора в новой трапеции.6. Перепаять провода нового мотора к старому штекеру.7. Смазать шарниры трапеции.8. Присоединить тяги новой трапеции к основной штанге старой.9. Прикрутить мотор и поставить всё на место.

Далее всё в фотографиях с комментариями.

Новый и старый моторы. Новый заметно больше.

Новая трапеция. Отверстия под мотор не совпадают вообще никак.

На всякий случай, чтобы правильно поставить поводки по высоте.

Старый мотор пока на месте. Просто так вытащить его не получилось — места мало.

Ни в собранном виде, ни по отдельности не лезет, упирается в кузов.

Пришлось снять бачок, его кронштейн и кронштейн трапеции. Тогда только всё вылетело.

У кого-то мотор нормально встал на старую трапецию, мне же пришлось подпилить немного. Крепёжные отверстия и отверстие под вал совпадают идеально.

Провода соединял вот так. Слева новый моторчик, справа старый штекер. Белый провод от моторчика просто обрезал и заглушил термоусадкой.

Новый на месте. Ничего не задевает, места полно.

В итоге, дворники летают, душа поёт, моя доволен и тащится как удав по колючей проволоке.

Всем удачи на дорогах и вне дорог.

ПыСы: сегодня утром было -5 на улице. Стёкла в плотном инее. Завёл УАЗку с сигналки. Пришёл в машину спросонья, стекло оттаяло наполовину. Как обычно, включил обогрев лобового. Уныло и привычно нажал на подрулевой чтобы смахнуть то, что оттаяло. Дворники сделали такой быстрый «вжух», что я аж проснулся. Не поверил в своё счастье, заглушил движок — от аккумулятора работает так же быстро (кто сталкивался- поймёт). Доработка однозначно нужная.

И как всегда: «Здравствуйте, господа!»:)

Наблюдаю в последние дни, проскакивают посты о проблемах с мотор-редуктором и трапецией. Лично меня сея беда не обошла стороной, впрочем сам виноват — не углядел, что щетки примерзли к стеклу, и, как итог, сломаны зубья на шестерне.

Мотор-редуктор, известный под каталожным номером (2108-3730000), имеет вал 12 мм! А установленный у меня 10 мм! Такого МР в магазинах города я не нашел! Все продавцы репу чешут, мол — хз че за мотор такой у тебя!В итоге ничего в этот день я не купил, и слава Богу!

Дома, с помощью все той же всемирной паутины, удалось выяснить, что же это за чудо такое. Оказалось, редуктор от ВАЗ 2115 имеет вал 10 мм, на вид один в один восьмерочный, каталожный номер (2115-3730000).

ПО этому номеру разобрался, что и как.

Определившись с выбором (выбор пал на производителя СТАРТВОЛЬТ), и чуть было не заказав МР, решил глянуть б/у моторчики на разборе, т.к. в принципе на работу дворников не жаловался, мотор не сгоревший, и нужна лишь одна шестерня, тогда зачем тратить 2000 руб, когда можно сэкономить. Потратив пару минут на звонки по авторазборам, был найден нужный МР с ВАЗ 2115, который обошелся мне всего в 500 рублей!Отличие редукторов было замечено лишь в том, что:— с пятнашки он жутко грязный;— разъем прямоугольный.Хотел переставить, целую шестерню на свой, но решил махнуть фишки и установить купленный редуктор и не прогадал:) Он работает шустрее нежели родной:)

Посмотрел, что внутри у снятого с 2115. Одинаковые

Что, хочу подвести в итоге:1. Мной были замечены ТРИ разные трапеции, устанавливавшиеся на ПАТРИОТ (возможно есть еще какие-то вариации):— старого образца с МР (2108-3730000) ВАЛ 12 мм;

ВИДНО что вал толще!

— «нового» образца с МР «BOSCH» (3163-5205100) ВАЛ 10 мм. НО! ОТЛИЧИЕ В КРЕПЕЖЕ! РАССТОЯНИЯ МЕЖДУ ТОЧКАМИ КРЕПЛЕНИЯ ИНОЕ! НОМЕР ТРАПЕЦИИ ОТДЕЛЬНО ОТ МР (3163-73.5205100) Наглядно можно посмотреть:в ЭТОМ БЖГИБРИД СТАРОЙ И ПОД БОШ ТРАПЕЦИИ

ТИПА МР BOSCH

— «нового» образца с МР (2115-3730000) ВАЛ 10 мм.

2. Необходимо периодически разбирать и проводить ревизию трапеции стеклоочистителей, т.к. именно из-за ее закисшего состояния у МР не хватает сил провернуть её, и мы наблюдаем вялые взмахи щеток стеклоочистителя.3. Прежде чем покупать МР, измерьте вал!СПАСИБО ЗА ВНИМАНИЕ!

• Стеклоочиститель в сборе Патриот (аналог BOSCH)
• Стеклоочиститель в сборе Патриот,УАЗ Профи (моторчик с трапецией) 81.5205100-10 (КЗАЭ)
• Моторчик (стеклоочиститель) стекла двери задка 3163 Патриот, Хантер
• Моторчик отопителя 452/469 с/о
• Моторчик стеклоочистителя Патриот MetalPart
• Моторчик стеклоочистителя Патриот, Профи (КЗАЭ)
• Моторчик стеклоочистителя УАЗ 452 с/о с редуктором
• Моторчик стеклоочистителя УАЗ 469 н/о с редуктором
• Моторчик стеклоочистителя УАЗ 469 с/о с редуктором
• Моторчик стеклоочистителя УАЗ Патриот (Автомагнат)
• Моторчик стеклоочистителя УАЗ Патриот (МеталПарт)
• Моторчик стеклоочистителя УАЗ Патриот (Прамо)
• Стеклоочиститель УАЗ 31514 в сборе н/о

  Подробнее

• Трапеция привода стеклоочистителя УАЗ Патриот

Есть в наличии

Варианты доставки

• Самовывоз со склада
• Доставка по России
  от 200 руб.
  — СДЭК — ПЭК — Энергия
  — Деловые линии ЖелдорЭкспедиция

Как заказать?

Как оплатить?

Электродвигатель стеклоочистителя старого образца предназначен для привода стеклоочистителя на автомобилях УАЗ грузового ряда. Электродвигатель поставляется в комплекте с редуктором.

Вы можете купить Моторчик стеклоочистителя УАЗ 452 с/о с редуктором по цене:
У нас большой ассортимент оригинальных запасных частей для автомобилей УАЗ.Осуществляем доставку по всей России. Для покупки необходимо добавить Моторчик стеклоочистителя УАЗ 452 с/о с редуктором СЛ103 в корзину и оформить заказ.

Поделиться в соцсетях

От работоспособности стеклоочистителя напрямую зависит безопасность во время движения автомобиля, ведь именно это электрооборудование УАЗ обеспечивает нормальную видимость дороги, особенно в ненастную погоду. Стеклоочиститель конструктивно представлен несколькими основными деталями:

• щетки;
• поводок;
• трапеция;
• электродвигатель.

Наиболее часто замены требуют щетки, износ которых приводит к появлению разводов на стекле. Периодически возникает необходимость купить другие элементы стеклоочистителя для замены. Магазин «УАЗ Моторс» предлагает высококачественные запчасти для автомобилей семейства Хантер, Патриот, Буханка, Profi. Мы предлагаем в первую очередь оригинальные запчасти, а также демократичные цены и оперативную доставку товара.

Код товара:
Каталожный номер:

Моторчик стеклоочистителя (в сборе с редуктором / нового образца) Уаз 3151, Хантер, 452 (Weber) СЛ136-5205200

storeНаличие в магазинах

• Интернет-магазин
• Москва, м.Дубровка

Доставка по Москве в области

• Пункты выдачи Boxberry — от 126 руб.
• Курьерская доставка — от 350 руб.

Доставка по России

• Пункты выдачи Boxberry
• Почта РФ
• ТК Энергия
• ТК СДЭК

Семейство 3151*, Hunter, 469

Семейство Patriot, 316*, 2360

Семейство 452, Буханка, 3303*

В нашем магазине запчастей для автомобилей УАЗ Вы можете купить: Моторчик стеклоочистителя, от производителя Прочие производители, ( Китай ), с каталожным номером СЛ136-5205200 , с артикулом производителя СЛ136-5205200 , Семейство 3151*, Hunter, 469 , Семейство 452, Буханка, 3303* . Заказать можно с доставкой по Москве, а так же с дешевой и быстрой доставкой по России. Так же можно забрать товар из пунктов самовывоза. Другие запчасти из категории Стеклоочиститель (Электрооборудование) и цены на них Вы можете посмотреть в каталоге нашего интернет-магазина УАЗ Моторс.

Поиск среди 100 млн. товаров

Мотор стеклоочистителя уаз

Мотор стеклоочистителя уаз в Москве

Мотор стеклоочистителя уаз буханка

Мотор стеклоочистителя уаз буханка в Москве

Мотор стеклоочистителя уаз патриот

Мотор стеклоочистителя уаз патриот в Москве

Рис. 1 Расположение реле и блока предохранителей

1 — блок предохранителей (рис. 2);

2 — прерыватель указателей поворота;

3 — реле управления лампами АБС;

6 — прерыватель стеклоочистителя;

7 — реле заднего противотуманного фонаря;

Рис. 2 Блок предохранителей

F1-F3 -плавкие предохранители

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 4, реле дальнего света 5, реле ближнего света 5.

Предохранители системы АБС (рис. 3) расположены на перегородке за сиденьем водителя.

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

При снятии реле и предохранителей не допускается применять металлические предметы.

При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»). Цепи, защищаемые плавкими предохранителями

Рис. 3 Расположение предохранителей системы АБС:

1 -колодка предохранителя; 2 -плавкие предохранители

Блок плавких предохранителей (рис. 2)

Видео к статье

УАЗ БУХАНКА.ПОСТОЯННО ПРОПАДАЕТ СВЕТ.ГРЕЕТСЯ ТЕПЛОВОЙ ПРЕДОХРАНИТЕЛЬ СВЕТА УАЗ 390995-04 реле бензонасоса. Открываем крышку блока предохранителей УАЗ Патриот 2017 СИЛОВОЙ ПРЕДОХРАНИТЕЛЬ УАЗ ПАТРИОТ! Неисправность и Устранение #Внедорожный_клуб_4x4_ALLIGATOR Снятие крышки предохранителей Патриот 2017 УАЗ Патриот. Сгоревший предохранитель 80А

Vaz-uaz

Одной из самых распространенных проблем отечественных автомобилей является выход из строя какого-либо электрооборудования, в этом вам поможет разобраться электрическая схема уаз буханка. Единственное решение этой проблемы — проверить состояние предохранителей. Темой сегодняшней статьи будет электрическая схема автомобиля УАЗ Буханка с двигателем инжекторного типа.

Схема электропроводки на карбюраторных моторах Уаз Буханка

Для взаимодействия электроприборов с карбюраторной системой автомобиля используется схема старого типа — придуманная для автомобилей УАЗ Буханка с 1954 по 1984 год.

Зачем мне нужна электрическая схема для такого автомобиля? Необходимость в руководстве по электропроводке для автомобиля может возникнуть не только при устранении неисправностей, мешающих работе автомобиля, но и при создании электроустановки с нуля.

Стоит помнить, что в автомобиле с карбюраторным двигателем есть два контура. Первый — простой, не имеющий электронного регулятора карбюратора (этот элемент появился после 1984 года и не включен в старые схемы).

Второй вариант немного сложнее (учитывается подключение контроллера карбюратора). Эту схему следует использовать, если вы хотите подключить к работе все электронные системы автомобиля, а не только зажигание и минимум необходимого для работы автомобиля.Для подключения упрощенной схемы достаточно проложить провод от аккумулятора через выключатель к замку зажигания для создания искры, а другой провод через реле и кнопку к стартеру для запуска двигателя.

Если генератор переменного тока вашего автомобиля не имеет встроенного регулятора напряжения, купите его и подключите к системе.

Электронные компоненты

Электрическая схема автомобиля УАЗ 452 представляла собой простую однопроводную схему.

Структурно он имел следующие решения:

• Роль второго провода играл металлический корпус и прикрепленные к нему узлы и детали;
• Все электронные узлы и исполнительные механизмы имели «-» вывод на корпус. Цена этого решения оправдывала несовершенство схемы.

Обратитесь к инструкциям по регулярной проверке контактов. Если они окислены, их следует очистить наждачной бумагой.

Система зажигания

Система зажигания автомобиля УАЗ 452 1968 года выпуска.

На «452» также было установлено контактное зажигание:

• Провод «+» от аккумулятора подает ток к катушке зажигания;
• На прерыватель, ток подает специальный высоковольтный провод.

Управление освещением схема уаз буханка

В частности, рулевое управление и многие основные узлы были заимствованы у предшественника — ГАЗ-69. Соответственно, цена автомобиля осталась неизменной.

Модели первых лет выпуска оснащались ножным выключателем света, который имел несколько режимов работы:

• В первом положении активируется схема включения ближнего света и габаритных огней;
• Во втором положении активируется цепь ближнего и дальнего света.

Например: При включении фар (ближнего или дальнего света) габаритные огни спереди выключаются.

Педальный переключатель света фар и контрольных ламп

Переработанный выключатель света имеет другой алгоритм работы:

• в первом положении горят только габаритные огни;
• во втором положении подается питание на габаритные огни и ближний свет.Примечание: Алгоритм с выключенными маркерными огнями является сервисным требованием. В заводском руководстве есть рекомендации по доработке старой схемы, где важно не перепутать контакты педального переключателя.Лучшее решение — заменить старый выключатель на современный, в котором используются только 3 группы контактов.Также более старые версии «452» не имели сигнализации, поэтому в электрической схеме:
• контакт центрального реле закоротил сигнальную лампу на приборной панели.

Электропроводка схема уаз буханка с 1985 по 2013 года

В более поздних модификациях, с появлением впрыска, были внесены некоторые изменения в зажигание:

• В цепи «аккумулятор — катушка зажигания» был установлен дополнительный резистор;
• На клемму подключения катушки был выведен отдельный провод от стартера (рядом с дополнительным резистором)
• В более поздних моделях в цепь было установлено дополнительное реле стартера.

Примечание: автомобили УАЗ также имеют различные блоки управления. Вольтметр вместо вольтметра, установленного на некоторых автомобилях. Жгут проводов автомобиля УАЗ 452 позволял подключать вольтметр в разрыв между аккумулятором и системой зажигания.

Вывод: Электрическая схема была изменена вместе с автомобилем. Этот фактор следует учитывать при планировании и выполнении ремонта во избежание нестандартных ситуаций.

Схема электропроводки УАЗ 469: особенности под капотом

Электрическая схема УАЗ 31514: особенности электрически схема уаз буханка

Николай Лёвкин

20-ти летний опыт ремонта автомобилей марки ВАЗ и УАЗ. Эксперт по ремонту автомобилей УАЗ.

Особенности модификаций с мультифункциональным управлением

Не будет преувеличением назвать легендарную модель «452» родоначальницей целого семейства многоцелевых грузопассажирских автомобилей под брендом УАЗ. Это действительно так, и знатоки хорошо осведомлены, что схема электропроводки УАЗ 3962, узлы и трансмиссии модели 3904, а также других модификаций унифицированы с «452».

Подобным путем развиваются все мировые производители легковых и грузопассажирских автомобилей:

• Удачная конструкция служит основой для целого семейства автомобилей;
• Постоянная доработка и модернизация позволяет обновить модельный ряд;
• Унификация деталей и узлов снижает расходы на создание новых автомобилей.

Справочно: Когда в общении между собой автовладельцы упоминают «гражданскую» версию того или иного узла УАЗа, то это соответствует действительности. Изначально «452» создавался по заказу Министерства обороны как транспортное средство, сопровождающее танковые колонны на марше. А для применения на дорогах общего пользования автомобиль подвергли модернизации.

Платформа для конвейерных моделей

Ставшая знаменитой «Буханка», благодаря своему цельнометаллическому кузову модель «452» послужила платформой для создания целой линейки транспортных средств:

• УАЗ 2206 – микроавтобус, рассчитанный на 11 человек;
• УАЗ 3962 – автомобиль для службы скорой медицинской помощи;
• УАЗ 396255 – гражданская модификация санитарного авто для нужд сельской местности;
• УАЗ 39099 – продвигается под именем «Фермер». Рассчитан на 6 пассажиров и 450 кг груза;
• УАЗ 3741 – автомобиль-фургон для перевозки 2 пассажиров и 850 кг груза;
• УАЗ 3303 – бортовой автомобиль с кузовом открытого типа;
• УАЗ 3904 – грузопассажирская версия, совмещающая удобства цельнометаллического кузова для пассажиров и открытого кузова для грузов.

Справочно: во всех модификациях за основу взята электропроводка УАЗ 2206, у которой под каждую модель изъяты незадействованные компоненты, выполняющие определенные функции в салоне авто.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

• Внутрисалонная проводка на УАЗ;
• Подрулевой узел управления поворотами и наружным освещением;
• Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

Справочно: согласно общеевропейских требований по безопасности, при активации световых и звуковых приборов во время движения, водитель транспортного средства не должен снимать руки с рулевого колеса. По этому принципу строится схема проводки ВАЗ 2112 и других моделей Тольяттинского автозавода.

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

• его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
• стали устанавливать новую панель приборов.

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

• Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
• Заводская схема-инструкция , позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
• Желание сделать качественный монтаж .

Совет: цена вопроса самостоятельной переделки невысока, поэтому не стоит ею пренебрегать при эксплуатации автомобилей УАЗ в динамичных дорожных условиях – на городских магистралях или дорогах общего пользования. Собственно говоря, и самостоятельная замена проводки УАЗ на старых моделях также позволит исключить ее отказы в работе.

Алгоритм работы будет следующим:

• Отключаем аккумуляторную батарею;
• Извлекаем из панели приборов блок управления;
• Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

• Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
• Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
• Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Совет: неплохим подспорьем для любой переделки электросхемы может послужить е видео на страницах нашего сайта, которыми делятся автовладельцы, самостоятельно обслуживающие свои автомобили.

• Заменяем штатный разъем на новый;
• Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
• Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
• Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
• Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
• Подсоединяем на массу 13-контакт реле;
• Соединяем переходным кабелем новую контактную колодку;
• Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
• Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
• На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

• Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
• Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Реле стеклоочистителя уаз буханка где находится

Уважаемые коллеги, нужна информация по дворникам. В субботу выезжали на дачу, хотел прочистить стекла. Включил дворники. Дерниулись и замерли не середине. И аккумулятор сразу как то потух. МИнут 5 показывал заряд только 12 вольт. Потом опять вышел на 13.8. Проверил контакты, проверил предохранители в коробоке под торпедой (их там всего 3). Не ужто мотор? Блин, к нему ведь не подобраться, печку снимать как минимум. Может есть еще какой-то моменТ, про который я не знаю. Буду благодарен . Машина буханка -фермер, движок 402.

При снятой печке конечно удобнее. ( Провода на вал редуктора не намотало? Не у одного меня такое было:)

Тщательная разборка механизма показала, что беда случилась из-за правого привода. Закисла ( а точнее, заржавел) переходник, к которому крепиться щетка. Потратил пол балона ВД-40, пока не разработал. Залил масло, собрал. Но работает только при третьем положении включателя, не срабатывает остановка. Думаю, что полетело реле. А вот где оно? Нашел какую-то 5-ти контактную возле бачка с омывайкой. Но оно или нет? Отключил, дворники работают в том же режиме (то есть, только в третьем положении выключателя). Народ, кто знает, где реле должно находится? По схеме и описанию в мануале про это ни слова.

Под крышкой редуктора подвижный контакт имеется,который взаимодействует (замыкает на массу обмотку 1-ой скорости моторчика независимо от положения выключателя)с медным сектором на шестерне привода, тот отвечает за возврат дворников в исходное положение, если механизм клинит не в исходном положении, то этот контакт обгорает или расплавляется полностью т.к. снять напряжение с моторчика можно толко отключив АКБ.В итоге работает только вторая скорость и без возврата.

Уаз 2206 Буханка — электросхема, предохранители, реле

УАЗ 2206 Буханка — народное название семейства полноприводных грузо — пассажирских автомобилей повышенной проходимости выпускавшихся в различных модификациях с 1965 года (УАЗ 452, 3741, 3909, 39094, 3962, 3303, 3741) преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данной статье мы покажем электросхему, описание предохранителей и реле Уаз Буханка 2206 и места их расположения.

Предохранители и реле

Общая схема расположения

• блок предохранителей;
• прерыватель указателей поворота;
• реле управления лампами АБС;
• реле дальнего света;
• реле ближнего света;
• прерыватель стеклоочистителя;
• реле заднего противотуманного фонаря;
• реле стартера.

Реле заднего противотуманного фонаря 7 находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены прерыватель стеклоочистителя 6, реле дальнего света 4, реле ближнего света 5.

Блок плавких предохранителей установлен слева под панелью приборов и имеет три отдельных крепления-вставки.

Для машин с двигателем ЗМЗ-4091 Евро-3.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Для машин с двигателем ЗМЗ-40911 Евро-4.

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв. F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания. F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Предохранители системы АБС расположены на перегородке за сиденьем водителя на 25А либо 40А.

Блок предохранителей и реле УАЗ 2206 Буханка

Рассматриваем автомобиль Уаз Буханка 2206 (УАЗ 450, 452, 3741, 3909, 39094, 3962, 3303, 3741) 1965 — 2008 года выпуска.

Расположение предохранителей и реле УАЗ Буханка

Схема блоков предохранителей и реле УАЗ Буханка

Предохранители УАЗ Буханка не отличаются сложностью. Количество плавких элементов сильно ограничено составом машины. Конструкция силовой установки и бортовой электрики, дает возможность ставить в монтажный блок минимальное количество защитных элементов (защищать по сути нечего).

Изначально производились машины с двигателями, где стоял карбюратор. После модернизации 2014 года, буханки типа 390995 с мотором ЗМЗ 409 стали оборудоваться и инжектором. Но дальнейшее описание приведено на основе наиболее распространенной карбюраторной версии.

Салонный блок

Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.

До 2007 года

Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.

Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.

До 2011 года

Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.

После 2011 года

Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.

В результате модификации машина стала экономнее и немного мощнее.

Дополнительный блок под капотом

Модуль устанавливается в качестве отдельного блока в моторном отсеке. Панель отвечает за работу инжектора и предохраняет его от перегрузок.

Распиновка предохранителей

Из рисунка выше понятно, что в заводской схеме отсутствует панель предохранителей и даже указатели реле. Разобраться, где именно проходит проводка можно при рассмотрении отдельных частей схемы, указанных в руководстве пользователя автомобиля.

В дополнение к вышесказанному, компания УАЗ не отличается дотошностью и четким следованиям инструкций инженеров. Расположение элементов проводки и предохранительного оборудования может отличаться в зависимости от года выпуска и даже комплектации.

Схема предохранителей УАЗ Буханка

На обычном варианте разнесение основных вставок и реле выполнено вразброс. Если не знать точно, где находится каждый элемент – найти его будет сложно. На фото выше обозначены все основные и главные элементы конструкции электропроводки авто. Расшифровка выглядит так.

• Монтажный блок предохранителей.
• Прерыватели поворотников.
• Релюшка управления лампочками АБС (при наличии модуля).
• Дальний свет головной оптики – релюшка.
• Аналогично для ближнего света.
• Реле-прерыватель очистителя ветрового стекла.
• Выключатель задних противотуманок (если есть таковые).
• Релейный выключатель стартера.

Далее приведен основной блок предохранителей с расшифровкой элементов конструкции.

Всего контактных групп предохранителей здесь три. Они обозначены буквой F. Клеммы разделены на две части, где и смонтированы предохранители. Каждая отдельная плавкая вставка на рисунке обозначена римской цифрой. Расшифровка элементов для конструкции Евро 3 выглядит так.

Где находится реле стартера

Устанавливается на металлической переборке моторного отсека с внутренней стороны. Порядок проводки установлен так, что подключение узла не затрудняется другим оборудованием или агрегатами.

В зависимости от комплектации машины, здесь могут устанавливаться релюшки на 4 или 5 контактов. Место монтажа остается неизменным.

Предохранитель на печку УАЗ Буханка

В авто 2007-2012 годов устанавливается в основном монтажном блоке под номером F2/4. Здесь имеется только управляющий предохранитель. Жилы защищены другим элементом.

Предохранитель и реле бензонасоса

В карбюраторных версиях машины указанная вставка отсутствует по причине ее ненадобности. В машине используется механическая помпа, не требующая наличия электрики. На инжекторе пользователи постоянно сталкиваются с тем, что предохранитель перегорает. Защитный элемент топливного насоса является частью электронного блока управления. в отдельных модификациях, он монтируется возле насоса на баке.

Совет – если предохранитель постоянно сгорает, рекомендуется проверить все контакты, целостность проводки и прибор.

Реле поворотов Буханки

Расположена под панелью со стороны водителя. Обычно ее выдает черный корпус и 5 контактный штепсель. Версия 2206 может отличаться от самой распространенной и монтироваться под блоком предохранителей.

Реле-регулятор напряжения генератора Буханки

На автомобиле классически применяется элемент со встроенным регулятором напряжения. Стандартная модель под №22 3702 может быть заменена на версию – 1313702, которая также устанавливается на газелях.

Тепловое реле и предохранитель Буханка

Если при включении отопителя постоянно срабатывает тепловой элемент или он вовсе отказывается работать, рекомендуется проверить вставку F3/6. Тепловой предохранитель смонтирован под печкой. Если он постоянно выбивает, его можно подключить напрямую, но это связано с риском его повреждения.

Для покупки устройства в магазине можно использовать артикул 421. Средняя цена детали держится в районе 500 рублей.

Где стоит реле зарядки на Буханке

Защитный элемент устанавливается на первой позиции внутри основного монтажного блока. Монтируется стационарно, независимо от года выпуска и комплектации авто.

Дворники

Прерыватели поворотов на авто с 1998 года включительно устанавливаются под приборкой возле левой передней стойки. Роль предохранителя здесь выполняет отдельная вставка, которая часто горит. Водители предпочитают заменить привод на аналог с другой машины.

Задний ход

Включатель подсветки задней передачи находится возле кулисы коробки. Датчик выполняет роль размыкателя контакта. Дальше питание подается на предохранитель F2/4, установленный в основном монтажном блоке.

Сигнал

За устройство подачи звукового сигнала отвечает предохранитель F2/3, также ответственный за работу указателей аварийной сигнализации. Некоторые пользователи пытаются подцепить аварийку на индивидуальную вставку, чтобы вывести устройство на полностью независимую магистраль. Релюшка клаксона устанавливается в непосредственной близости от ревуна, что позволяет быстро заменить его.

Выключатель показан на картинке выше, под номером 6. Для доступа к детали потребуется снять обшивку центральной консоли.

Ближний и дальний свет Буханки

Релюшки устанавливаются на стандартной схеме под номерами 4 и 5. Подобное размещение актуально для классических версий и авто, произведенных в 2013-2017 годах.

Реле зажигания

Главное № 452 устанавливается в моторном отсеке со стороны стартера. Катушка монтируется немного ниже, на металлической переборке.

В редких версиях на машину устанавливается дополнительный отсек, ответственный только за силовые магистрали этого узла. В результате получилось добиться отличной стабильности работы и повышенной надежности узла.

Предохранитель прикуривателя

Питание организовано так, что соответствующий элемент устанавливается за прибором, под обшивкой. Чтобы добраться до устройства, следует снять потребитель и отодвинуть его в сторону.

Подобная конструкция применялась вплоть до 2019 года включительно.

Расположение элементов защиты описано выше.

Замена испорченного электро предохранителя

Ввиду использования в машине сложной системы, для доступа к ним потребуется выполнить определенную последовательность действий.

• Отключить питание от аккумуляторной батареи.
• Вскрыть крышку монтажного блока.
• Найти нужный предохранитель и открутить его от панели.
• Далее потребуется вынуть вставку с посадочного места и заменить ее на исправную.

С предохранителями, смонтированными отдельно, все гораздо проще. Здесь потребуется найти элемент и сменить по стандартной схеме.

Ввиду отсутствия сложного оборудования и конструктивных особенностей авто, реле и предохранители Буханки отличаются простотой конструкции и обслуживания.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Схема блока предохранителей и реле УАЗ Хантер

Реле и предохранители УАЗ Хантер значительно позаимствованы у предшественника – карбюраторного классического внедорожника. Ввиду обновления комплектации, силовой установки, современный инжекторный Hunter получил дополнительные вставки, что сильно усложнило схему, относительно устаревшей модификации. Отдельно следует выделить появившийся 514 дизель. Здесь используется принципиально иная система. Добавлены новые предохранители цепи проводки.

Принципиально вставки разделены на два модуля – салонный и подкапотный. Они отличаются назначением и установленными элементами.

Предохранители в салоне

Модуль в машине расположен слева под приборной панелью. Ответственен за основные магистрали и приборы, не относящиеся к силовой установке.

Блок предохранителей под капотом с описанием

Модуль более важен для автомобиля. Здесь находятся силовые вставки и реле, предназначенные для защиты цепей двигателя от перегрузки, коротких замыканий. При повреждении смонтированных здесь элементов, машина перестает двигаться или вовсе отказывается заводиться.

Модуль используется на дизельных моторах. Панель ставится на правом крыле авто если смотреть по ходу движения. Обычно сюда ставят силовые вставки, предназначенные для контроля работы дизеля.

Информация доступна только в специализированной литературе, предназначенной для сервисных станций и СТО.
