Схема системы охлаждения

Схема системы охлаждения 402 ДВС достаточно простая. Так, охлаждается двигатель при помощи охлаждающей жидкости, которой может служить вола, тосол, и в редких случаях даже антифриз. Схема движения жидкости — кольцевая, и выглядит следующим образом: радиатор — патрубок — термостат — водяная рубашка — водяной насос — патрубки — радиатор.

Конечно, кроме основных элементов, по которым движется ОЖ, в систему входит вентилятор, датчик температуры, элементы отопителя.

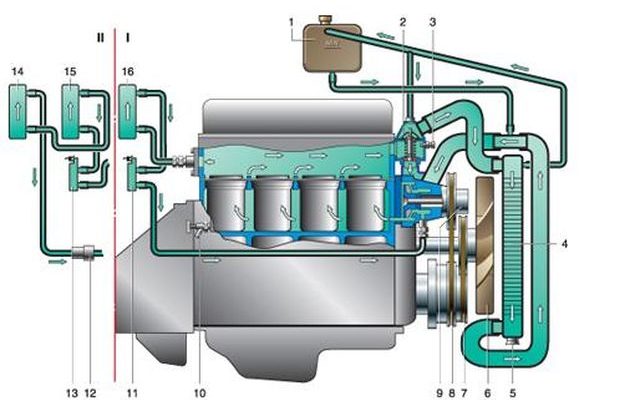

Чтобы понимать более наглядно, стоит рассмотреть непосредственную схему циркуляции ОЖ, а также элементы, которые в неё входят:

I — с одним отопителем; II — с двумя отопителями и электронасосом (для фургонов с двумя рядами сидений и автобусов); 1 — расширительный бачок; 2 — термостат; 3 — датчик указателя температуры охлаждающей жидкости; 4 — радиатор; 5 — сливная пробка (кран) радиатора; 6 — вентилятор; 7 — ремень привода вентилятора; 8 — ремень привода насоса охлаждающей жидкости; 9 — насос охлаждающей жидкости; 10 — сливной кран блока цилиндров; 12 — электронасос системы отопления; 11, 13 — кран отопителя; 14 — радиатор дополнительного отопителя; 15, 16 — радиатор основного отопителя; 17 — основной клапан термостата; 18 — байпасный клапан.

Вывод

Система охлаждения 402 мотора простая и имеет только основные элементы. Поэтому, ремонтировать данный узел достаточно просто своими руками, что и делают большинство автолюбителей. В систему охлаждения входят такие элементы: радиатор, вентилятор, водяной насос, термостат, расширительный бачок, патрубки, водяная рубашка и система отопления.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Для этого необходимо демонтировать деталь с автомобиля, а затем сменить изношенные детали на новые.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Промывка системы охлаждения двигателя — УАЗ 3303, 2. 5 л. , 1993 года на DRIVE2

После того как уаз стал активно эксплуатироватся. Повсплывали поломки. Заметил подтекание антифриза вернее ржавой жижи со шлангов от головки к печке. Заменил шланги. И решил промыть систему. Сперва сливал эту жижу с радиатора в бутылки наливал воду. И так пару раз. Поезжу солью грязь. Залью воду и каждый раз вода лилась грязнач ржавая. Решил действовать по другому. Слил все с радиатора, отцепил шланг на блоке сзади внизу. И с блока подцепил шланг для слива.

Отвод воды при промывке.

А в радиатор бросил шланг подключенный к водопроводу. Мину вода шла грызная. По ходу промывки так же открывал кран радиатора. Чтобы вода поднялась и заполнила блок и радиатор просто затыкаем сливной шланг ждем когда побежит из всех щелей. Затем запускаем двиг во время прмывки на пинуту. Вода снова пойдет грязная. В общем полоскал.

Затем воду выключил. Развел в горячей пятилетровке 150 грамм лимонки. Залил воду и воду с лимонкой в систему. Ездил по делам км 60. Давал двс хорошо прогреваться. Приехал дал час остыть двиглу. Затем слил воду с лимонкой.

После 60 км видно что лимонная кислота отмывает отложения тосола и антифриза.

Затем по той же системе с помощью шлангов и водопровода прмыл систему. Когда все слили можно подуть в радиатор вода тож выходит. Затем залил десятилерованной воды. В планах еще погонять день с кислотой. Просто налью с радиатора эту демчтелированную воду. Разбавлю в ней лимонку и Залью в радиатор. Поезжу день. Поамотрю вто выльется. В планах залить антифриз красный феликс или тосол феликс. НЕ БЕРИТЕ ДЕШЕВЫЕ АНТИФРИЗЫ. Так же промыл бочек расширительный. Был весь в накипи. Взял порошок и песок с мелкой галькой. Потрес стал чистый.

Модернизация

Модернизация системы охлаждения двигателя ЗМЗ 402 проводится своими руками. Для более эффективного охлаждения на движок ставятся силиконовые патрубки. Термостат меняется с внутреннеблочного на наружный. Как говорилось ранее, для улучшения всей системы необходимо установить 3-х рядный алюминиевый радиатор.

Чтобы окончательно модернизировать систему, рекомендуется установить и подключить электровентилятор с датчиком системы охлаждения. Лить в систему нужно тосол, чтобы система была меньше подвержена коррозии.

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху. Рубашка охлаждения, насос, термостат и радиатор образуют «большой круг» циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов). Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя. Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала полуклиновым или клиновым ремнем.

Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя. При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Двигатель ЗМЗ 402 – модернизация системы охлаждения.

После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

Модернизация охлаждения двигателя.

Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

Система охлаждения ЗМЗ-402.

Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он не разборный, а следовательно, ремонту не подлежит.

ЗМЗ-402. Замена охлаждающей жидкости | AUTOFIZIK. RU / авторемонт

Замена охлаждающей жидкости ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Устанавливаем автомобиль на горизонтальную площадку.

Открываем кран отопителя ручкой управления на панели приборов.

Открываем крышку расширительного бачка.

При необходимости, надев на патрубок сливного крана радиатора шланг подходящего размера, открываем кран и сливаем жидкость в емкость объемом не менее 10 л.

Аналогично сливаем жидкость из блока цилиндров.

Ослабляем хомут и снимаем шланг системы отопления с патрубка насоса (с правой стороны двигателя) и направив его в емкость сливаем охлаждающую жидкость.

Для удобства работы, отвернув пять саморезов, снимаем кожух шлангов на полу кабины водителя.

Отворачиваем два винта крепления кожуха дополнительного отопителя и снимаем кожух.

Аналогично снимаем с патрубка радиатора отопителя нижний шланг.

Технические характеристики

Прежде чем перейти непосредственно к рассмотрению характеристики охлаждающей системы ЗМЗ 402, стоит рассмотреть основные технические характеристики силового агрегата. Волговский мотор считался в Союзе одним из самых надёжных. Несмотря на высокий расход, двигатель 402 полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Узлы системы ОЖ

Как ДВС ЗМЗ 402, так и система охлаждения, имеют достаточно простую конструкцию, что позволят владельцам транспортного средства без труда производить ремонтно-восстановительные операции своими руками. Рассмотрим, каждый элемент узла охлаждения по отдельности, его характеристики и неисправности.

Термостат — деталь системы охлаждения, которая обеспечивает циркуляцию охлаждающей жидкости по малому или большому кругу. При прогреве силового агрегата деталь находится в закрытом состоянии, но когда температура ОЖ достигает 50-60 градусов Цельсия, термостат открывается на большой круг, который идёт через радиатор, где и происходит охлаждение.

Основной неисправностью, с которой стыкаются все автомобилисты — заклинивание термостата в закрытом виде. Это довольно не плохо в зимний период эксплуатации транспортного средства, но не хорошо, когда автомобильный силовой агрегат начинает перегреваться. В случае если заклинивание происходит в открытом состоянии, то мотор будет достаточно долго греться. Единственный выход в данном случае — замена детали на новую.

Водяной насос или помпа — деталь двигателя, которая обеспечивает циркуляцию охлаждающей жидкости по системе. Водяной насос ЗМЗ 402 имеет разборную основу, и в случае поломки некоторые детали можно сменить отдельно. Обычно, при проведении капитального ремонта движка, водяной насос разбирается, и меняются следующие детали: вал с подшипниками, крыльчатка, шкив и сальник.

На Волги и Газели устанавливали 3-х рядный радиатор медного изготовления. Его ресурс достаточно большой, но так, как автомобилям уже по 30 лет, то деталь не выдерживает. Именно в этом элементе охлаждается охлаждающая жидкость. Основной неисправностью является коррозия металла, которая приводит к течи.

Вентилятор на ЗМЗ 402 работает принудительно, поэтому охлаждение идёт постоянное. Крепится деталь на шкив коленчатого вала. Это не совсем удобно, поскольку двигатель нагревается достаточно долго.

Элементы отопления

В элементы отопителя салона входят — радиатор отопителя, вентилятор отопителя и патрубки. При помощи горячей ОЖ, которая течёт через радиатор, отапливается салон автомобиля. Данная система работает в зимней период, а вот в летнее время — подача жидкости перекрывается.

Водяная рубашка охлаждения находится непосредственно в самом блоке цилиндров и головке. Так, протекающая жидкость через водяные каналы мотора поглощает тепло и выводится, чтобы охлаждаться в радиаторе. Существует два типа неисправности этой системы — забивание сторонними предметами каналов и коррозия, при эксплуатации на воде или некачественном тосоле.

Самое страшное, что может в данном случае произойти — это попадание ОЖ в цилиндры мотора, что может привести к гидроудару. Коррозия водяной рубашки обнаруживается при проведении капитального ремонта силового агрегата.

Недостатки системы

В штатной системе есть только один плюс – она работает. Владельцы не могут сказать, что на безупречно надежна. Все дело в качестве запасных частей. А вот все прочие достоинства, которые есть у этой системы, можно смело списать в минусы. На 402-м моторе слишком малооборотистый вентилятор – количество его оборотов строго ограничено помпой. Чтобы их хватало, нужен большой радиатор. Зимой приходится этот радиатор закрывать, чтобы мотор не замерз. Существуют проблемы и с работой отопителя. Без дополнительной искусственной прокачки тосола тепла можно не ждать.

Решить все эти проблемы можно посредством модернизации системы охлаждения 402 двигателя УАЗ «Буханки» (замена радиатора на многосекционный, установка второй печки и так далее). Многие владельцы дорабатывают ее, увеличивая эффективность работы.

Итак, мы выяснили, как устроена система охлаждения УАЗа «Буханки» с двигателем 409-й и 402-й модели. Устройство весьма простое, однако надежность системы оставляет желать лучшего, как говорят владельцы.

Незнаю как реализована система на Буханках с ЗМЗ-409, но вот, что я делал на своей Буханке с ЗМЗ-410:У меня была проблема, в том, что салонная (не кабинная) печка на холостых дула холодным воздухом

1. Т-образный тройник (на правой стенке моторного щита, под сидением пассажира) — развернул на 90 градусов, так, что бы водяной поток распределялся одинаково между двумя печками2. Вниз на моторный щиток установил насос подкачки печек от ГАЗели.

Каким образом сейчас проложена подводка на печки с 409м мотором — понятия не имею.

Всем доброго здравия. Просьба внимательно прочесть а потом коментироать. Нужна ваша помощь, своего ума уже не хватает.Буханка двс змз 409 .И так завожу чуть прогрел поехал, темпиратура дошла до 90 и открылся термостат (раньше открывался чуть раньше)и выкидывает тосол в расширитель .Заливаю назад тосол -история повторяется . печка холодная .Что может быть?Скажу сразу что проверино. Крышка радиатора работает .когда глушу тосол обратно засасывает в радиатор а когда выкидывает тоже . Одевал презик на горловину радиатора заводил не надувается, масло на щупе чистое без примеси тосола, тосол чистый без примеси масла .Тосол провериный (езжу два года)на нем, Выкидывает похоже когда открывается термостат .Термостат снял прокипятил в кастрюле с термометром открывается-закрывается как надо, снял помпу -крыльчатка как новая корозии нет на валу не проворачивается, патрубки радиатора целые, расслоения нет .Куда дальше копать уже голова кругом.Есть какие соображения.други помогайте.Летом в жару все было нормально а вот сейчас вылезла эта проблема.

Даже бывалые автомобилисты не сразу поймут, что такое УАЗ 2206 или 452. Но стоит сказать «Буханка», и всё становится на свои места. Это достаточно популярный в России и странах СНГ автомобиль, который начали выпускать ещё с 1965 года. Машина имеет несколько модификаций, но существенно автомобиль не менялся из года в год. Одним из слабых мест Буханки является её передняя печка, то есть отопитель кузова. Если он выходит из строя, требуется замена. Чтобы не просто заменить печку, но и улучшить всё отопление автотранспортного средства, рекомендуется устанавливать систему типа НАМИ с повышенной мощностью. Такое оборудование в полной мере удовлетворит потребности водителя и его пассажиров. Хотя некоторые применяют печки от ВАЗа.

Самостоятельная замена печки на УАЗ Буханка.

Причины замены отопителя

Прежде чем приступать к снятию печки с УАЗ Буханка, следует разобраться, зачем именно проводятся такие манипуляции, и есть ли в них смысл. Некоторые автомобилисты и бывалые владельцы этого авто рекомендуют снимать и устанавливать новую печку даже в случае, когда старая штатная система работает нормально. И если требуется вынужденная замена, тогда подавно лучше демонтировать старое оборудование и установить более эффективную и современную систему. Всего специалисты выделяют несколько основных причин для замены отопителя:

• Производительность. Штатная система демонстрирует производительность на уровне всего 4 кВт. Это достаточно мало для машины таких размеров и объёма внутреннего пространства. Обеспечить теплом водителя и переднего пассажира она может, а вот задние пассажиры могут испытывать дефицит обогрева;
• Расход воздуха. Максимальный показатель по расходу воздуха в штатной системе составляет 150 м3. У НАМИ это значение выше в 3 раза, то есть равняется 450 м3 за час работы. А потому обогрев будет осуществляться быстрее и эффективнее;
• Салонный фильтр. В штатном оборудовании, с завода устанавливаемом на Буханку, фильтра очистки салонного воздуха попросту нет. Это заставляет людей внутри авто дышать грязным неочищенным воздухом. У нового отопителя фильтр присутствует;
• Шумность. Если сравнивать заводскую систему и новый отопитель салона и кузова, в пользу последнего также говорит низкий уровень шума в процессе работы. Это дополнительный плюс к комфорту;
• Режим рециркуляции. Удовольствие, которое в заводском отопителе нет. За счёт рециркуляции салонного воздуха печка будет работать качественнее и со свежим воздухом.

Этих причин более чем достаточно, чтобы приступить к снятию старой печки со своего УАЗ Буханка и установить новое оборудование НАМИ.

Демонтажные работы

Начинать следует с того, как снять печку на УАЗ Буханка. Процедура не самая простая, но многие автолюбители прекрасно справляются с поставленной задачей своими руками. Здесь потребуется придерживаться определённой последовательности, действовать аккуратно и просто не спешить. Иначе рискуете сломать то, что вам ещё пригодится на вашей Буханке.

• Первым делом требуется избавиться от имеющегося тосола или антифриза в печке. Чтобы сделать это, в нижней точке кронштейна фиксации подводящих к печке патрубков нужно открутить сливную пробку. Заранее подготовьте пустую ёмкость для слива;
• Остальная охлаждающая жидкость сливается через систему охлаждения. На современных радиаторах, устанавливаемых на Буханку, сливной кран может отсутствовать. Тогда придётся осуществлять слив путём отсоединения нижнего патрубка на радиаторе. Под него также подставьте тару;
• Фиксация штатного буханочного отопителя осуществляется путём применения 4 болтов типа М6. Для их откручивания вам потребуется обычный гаечный ключ 10 размера;
• Конструкторы далеко не всё продумали идеально, потому самостоятельно открутить эти болты будет проблематично. На закладных гайках здесь очевидно сэкономили. Потому требуется держать с одной стороны, а крутить с другой. Решением может стать помощь товарища, либо использование подручного приспособления для защиты от проворачивания;
• Когда вам удастся открутить крепёжные болты штатного отопителя, можно также снять на дополнительной панели кнопки. В принципе и саму панель убирайте, поскольку в комплекте с новой печкой идёт всё необходимое. Плюс в процессе обратной установки она будет мешать. Даже если панель планируете ставить ту же, временно её лучше демонтировать;
• От отопителя следует отключить разъём, отвечающий за питание. Также снимается дополнительное сопротивление, поскольку в дальнейшем оно не понадобится;
• Отключите все патрубки подачи жидкости охлаждения, после чего штатный отопитель наконец-то можно будет полностью извлечь из Буханки;
• Не забудьте также демонтировать устройство, предназначенное для управления вашим воздухозаборником. Аналогично избавьтесь от заслонок.

На этом демонтажный этап работы по замене и подключению новой печки для УАЗ Буханка можно считать завершёнными. Далее вам предстоит установка нового оборудования для создания более эффективной системы отопления в салоне автомобиля. Пока вы не начали, рекомендуем дополнительно очистить все доступные участки от возможных загрязнений, обработать металлические поверхности антикоррозийными составами, зачастить ржавчину там, где она уже успела появиться. Профилактические работы лишь продлят срок службы не только отопления, но и всего автомобиля.

Модернизация нового оборудования

Теперь наступает очередь установки новой системы отопления, подходящей для советской и отечественной Буханки. Рассматривать монтаж мы будем на примере НАМИ. Такая конструкция суммарно будет весить около 7,6 килограмм. При этом штатное оборудование с куда более низкими показателями и характеристиками весит практически 9 килограмм. У отопителя НАМИ предусматривается использование пластикового корпуса. Основной вес формируется из двигателя и радиатора системы отопления. Прежде чем начинать монтаж, стоит выполнить определённую модернизацию. Всё дело в том, что на новой печке от НАМИ почему-то решили использовать уплотнитель, изготовленный на основе поролона. Это крайне недолговечный материал, который в скором времени может износиться, потерять свои характеристики и попросту разрушиться. Плюс поролон мгновенно впитывает в себя воду, а избавиться от неё будет проблематично. Вместо поролона лучше всего использовать технические пенополиуретан. Доработка предусматривает выполнение следующих процедур:

• с отопителя следует удалить весь поролон, что использовал изготовитель;
• по размеру старого уплотнителя вырезается заготовка из более практичного и эффективного пенополиуретана;
• с помощью водостойкого клея приклеивается новый уплотнитель;
• в зависимости от толщины самого листа пенополиуретана, может потребоваться 1 или 2 слоя;
• если нужен ещё один слой, приклейте его поверх первого после того, как он успеет схватиться.

Сразу клеить второй слой не обязательно. Попробуйте приложить однослойный вариант и посмотреть, насколько он удовлетворяет потребности. То есть действуйте по ситуации. Доклеить второй слой можно буквально за пару минут. Заранее сделайте вторую заготовку из полиуретана и держите её на видном месте, в случае чего. У отопителя, используемого для Буханки, есть ещё одна проблема, требующая вмешательства перед установкой новой системы. Это отсутствие дренажного отверстия, через которое может выходить попавшая вода. Из-за того, что дренажа нет, вода будет постоянно накапливаться в передней полости, пропитывать салонный фильтр. На процесс высыхания будет уходить слишком многом времени. При этом испаряющаяся влага начнёт создавать не самые приятные запахи, проникающие непосредственно в салон Буханки.

Дренаж можно сделать своими руками. Для таких целей предусматривается даже наличие специального неиспользуемого отверстия в корпусе оборудования печки. С правой стороны возле фильтра салона есть отверстие, которое следует заглушить каким-нибудь подходящим плотным материалом. Обычный автомобильный герметик прекрасно справится со своей задачей. А вот отверстие с левой стороны как раз и понадобится для организации дренажа. Диаметр будет достаточным, чтобы провести через него патрубок от омывателя для лобового стекла.

https://youtube.com/watch?v=GLgiU0ikx3k%3Ffeature%3Doembed

Процесс установки

На практике демонтировать и снимать всегда намного легче, чем устанавливать. Потому к этому процессу следует подойти максимально ответственно и внимательно. В действительности обязательно делать дренаж. Но лучше с ним, чем без него. Если вы решите пойти по пути без дренажного отверстия, тогда первым делом потребуется установка лючка воздухозаборника. Его удаётся значительно проще закрутить, пока печка снята. Рассматриваться будет полный процесс установки, предусматривающий организацию дренажной системы.

• Сделайте разметку под сверление отверстия в кузове для установки дренажной трубки. Отверстия следует сразу обработать антикоррозийные составами, чтобы своими руками не создать очаг для распространения ржавчины по всему кузову;
• Новый отопитель прикручивается на своё законное место в Буханке;
• Вырежьте небольшую трубку. Один её конец потребуется развальцевать, чтобы получить достаточно широкое основание, внешне напоминающее воронку. Для этого можно взять металлический стержень, диаметр которого немного больше диаметра трубки, нагреть и вставить;
• Вокруг выполненного отверстия наносится автомобильный герметик. Трубка устанавливается воронкой в направлении вверх, и стык снова промазывается ещё один слой герметизирующего состава. С обратной стороны также потребуется зафиксировать трубку герметиком;
• После застывания герметизирующее средство полимеризируется, то есть станет прочным и устойчивым к механическим воздействиям. Плюс всё будет достаточно герметичным;
• В комплекте с печкой НАМИ идёт пара алюминиевых пластин. Они нужны в связи с тем, что систему управления воздухозаборниками на предыдущем этапе вы демонтировали. Потому сам воздухозаборник будет жёстко фиксироваться именно на этих пластинах. Когда печка установлена, сделать это будет не очень удобно, но можно;
• Установку следует осуществлять таким образом, чтобы по периметру между краями кузова автомобиля и лючком вашего воздухозаборника осталось пространство в виде небольшой щели. Зазора в 1 сантиметр будет более чем достаточно. Этот зазор позволит проникать встречному воздуху проникать в салон Буханки;
• Это не самый оптимальный вариант, поскольку в такой ситуации забортный воздух фактически не сможет поступать самотёком. Выходом из ситуации станет модернизация лючка воздухозаборника. Либо же придётся постоянно включать мотор печки;
• Теперь можно проложить магистраль для подвода жидкости охлаждения к отопителю. Проблема Буханки в том, что её создавали как машину для армейских потребностей, а потому весь комфорт предусмотрен только для тех, кто сидит в салоне. А в кабину поступает остаточное тепло;
• В этой модернизации нужно обеспечить комфорт для водителя и переднего пассажира. Тут потребуется соответствующим образом проложить шланги;
• Сначала от двигателя ведётся шланг к нижнему патрубку на переднем отопителе. Сюда же устанавливается кран печки, перекрывающий потоки движущейся жидкости охлаждения. Кран применяется стандартный, но можно установить и какой-нибудь водопроводный шарнирного типа. Сам кран предварительно демонтируется и переносится в салон, чтобы иметь возможность контролировать его работу, не покидая пределы автомобиля;
• Когда будете устанавливать краник, учтите расположение рычагов для осуществления управления. При повороте рычажка вправо кран должен открываться;
• Верхняя трубка, которая выводит охлаждающую жидкость из отопителя кабины Буханки, соединяется с нижним патрубком отопителя салона. Так как мы в итоге получим верхнюю точку в магистрали таким образом, то для ликвидации воздуха в систему потребуется дополнительно установить кран для выпуска лишнего воздуха;
• Аналогичный краник следует установить на выходе из отопителя салона. Это будет вторая наиболее высокая точка в системе. Лучше для таких целей использовать выпускной кран типа тройника системы охлаждения. ГАЗ выпускает отличные краники, подходящие для этих задач;
• Вход насоса двигателя потребуется соединить с верхним патрубком печки салона.

Установка практически завершена. Но работа ещё не закончена, поскольку остаётся электрическая составляющая.

Работа с электрикой

Чтобы окончательно установить систему, потребуется выполнить подключение, обеспечив новое отопление питанием.

• Первым делом подключите массу. Она всегда маркируется чёрным проводом, потому перепутать будет сложно;
• Масса фиксируется на любую металлическую часть автомобильного кузова. Оптимально закрепить её где-нибудь под торпедой Буханки. Но тут можете выбирать другой вариант;
• Плюсовой провод рекомендуется заключить в оболочку из гофрированного материала и протянуть к левой стороне машины, где располагается блок предохранителей (колодка предохранителей);
• В общей сложности колодка предусматривает наличие 4 предохранителей. Четвёртый из них отличается тем, что находится под постоянным напряжением. А 3 первых управляются через замок зажигания;
• Поскольку на отопительном оборудовании предусмотрен собственный предохранитель, его можно подключить плюсовым проводом к любому из 3 идущих первыми выводом на колодке. Но обязательно, чтобы подключение было сверху, то есть до штатного буханочного предохранителя;
• Запустите зажигание, чтобы проверить работоспособность моторчика печки. Если всё функционирует, тогда можно установить панель;
• Не забудьте предварительно подключить тягу для управления печным краном непосредственно к самому кранику;
• Подключив, проверьте работоспособность. При левом положении рычага краника он должен быть открыт, а при повороте вправо закрывается. Если у вас не так, кран придётся перевернуть;
• Примерьте панель и выберите оптимальный для вас способ её размещения. Тут лучшим решением станет выполнение 3 отверстий в панели от новой печки для дополнительных кнопок. Причём отверстия рекомендуется располагать немного ниже середины панели, чтобы они не упёрлись в моторчик отопительной системы;
• Выполните два отверстия в нижней части торпедо и ещё пару отверстий в тоннеле пола Буханки. Это потребуется для фиксации новой панели;
• Подключите блок управления печными тягами к вашей панели, саморезами зафиксируйте её на своём новом месте;
• Теперь требуется установить реостат системы управления моторчиком печки, надеть пластиковые накладки на рычаги управления и вставить все кнопки.

https://youtube.com/watch?v=W4SoMZHwvEY%3Ffeature%3Doembed

На этом процесс установки и подключения нового отопителя можно официально считать завершённым. Процедура не самая простая, потому новичкам самостоятельно за такую работу браться не стоит. Проконсультируйтесь со специалистами или заручитесь поддержкой более опытных автомобилистов, которые сумеют вам помочь и подсказать в случае чего.  Завершив все работы, обязательно проверьте, правило ли были подключены все патрубки, насколько эффективно работает мотор отопительной системы, как ходит кран отопителя. После этого смело заливайте в систему качественную жидкость охлаждения, с помощью краников удаляйте лишний воздух и тестируйте работу печки уже в реальных условиях. Как показывает практика, установка такого оборудования даёт возможность улучшить работу системы отопления в 2 раза по сравнению со штатной системой. Плюс появляется фильтр, который потребуется обязательно менять периодически, а также функция рециркуляции воздуха в салоне.

Схематика отопительной системы УАЗ Буханка

Воплощенная схематика отопительной системы УАЗ Буханка большое внимание владельцев данного авто влечет при модернизации салона машины. Ведь все владельцы автомобилей знают, что интерьер этого внедорожного авто по уровню удобства очень далек до аналогов из-за рубежа, хотя эта модель рассчитана с самого начала на эксплуатацию разведслужбами, да и что можно ждать за столь недорогую стоимость.

Предлагаемые варианты тюнинга салона УАЗ Буханка

Как уже обозначено было, автомобиль УАЗ 452 создавался для соответствия большим требованиям специального транспорта для МЧС, военных и медслужб. Правда, данный факт совсем не считается констатацией того, что выполнение этого авто можно считать безукоризненным. Собственно поэтому при выполнении тюнинга интерьера Буханки модернизации подвергается не только отопительная система, но и очень много других деталей и компонентов.

В первую очередь, при доработке убранства внутри УАЗ Буханка большинство хозяев автомобиля создает замену типовых жёстких сидений более современными и мягкими подобиями, так как основные сиденья могут душу вытрясти при движении, что особенно свойственно для езды по бездорожью. Причем, некоторыми умельцами даже интегрируются кресла с обогревом и электрическим приводом, для чего корректируется имеющаяся схема подсоединения электрического оборудования.

На другом шаге внимание уделяют звукоизоляции салона УАЗ 452 и фиксации компонентов приборной панели, но, перед исполнением крепежа компонентов модернизируется отопительная система Буханки, о чем будет речь вестись дальше. В тематическом плане может быть осуществлена облицовка убранства внутри кожей, украшение приборной панели вставками из дерева либо же деталями «под древесину».

Нередко в салоне УАЗ Буханка появляются разные вспомогательные сопутствующие предметы, включая полки, бардачки и пепельницы. Часто заменяется рулевое колесо современным импортным подобием с наличием мягкой кожаные обивки или другого материала.

Разумеется, есть и другие варианты доработки интерьера этого авто, что зависит от фантазии хозяина автомобиля, однако одним из основных нюансов тюнинга салона выступает все же модернизируемая схема системы отопления Буханки, так как штатный отопитель с собственными непосредственными задачами просто не справляется.

Как отопительная система Буханки может быть модернизирована

Когда дорабатывается схематика отопительной системы УАЗ Буханка, необходимо обязательно предусматривать следующие моменты.

Отопительный прибор отопителя находиться должен пониже уровня охлаждающей жидкости, имеющейся в системе охлаждения, чтобы эта субстанция через него намного эффективнее прокачивалась и всегда в нем присутствовала. Для этого необходимо сделать систему охлаждения замкнутой, интегрировав погодный клапан в крышке бака расширительного. При этом в последнем уровень охлаждающей жидкости обязан быть всегда выше поставленного отопительного прибора отопителя.

Усугублять воздух нужно менее шумным центробежным вентилятором, который должен находиться по ходу потока воздуха до отопительного прибора. Таким подходом будет дополнительно снижен параметр шума.

Через отопительный прибор поток воздуха проходить должен только за счёт давления, формируемого вентилятором, а не при помощи кинетической энергии. При этом сопло вентилятора дуть не должно прямо в радиаторной соты, так как воздух проходить будет неодинаково через отопительный прибор.

Температура нагнетаемого воздуха должна меняться заслонкой, смешивающей холодный и горячий потоки воздуха, а не краном. При применении крана температура будет сильно зависеть от режима практичности силового агрегата, а заслонкой можно настраивать соотношение двоих воздушных потоков.

Шофер и пассажир УАЗ 452 будут себя более удобно ощущать при формировании более большой температуры в ногах и в области поясницы, а более прохладный воздух должен находиться на уровне лица для устранения сонливости. Для этого схема системы отопления выстроена должна быть так, чтобы горячий воздух принудительно подавался к ногам и стеклу, а на лицо должен поступать более прохладный воздух, что можно осуществить добавочным отбором холодных масс воздуха между отопительным прибором и вентилятором, а еще при помощи регулируемой заслонки смешивания потоков воздуха.

Одним из вариантов модернизации системы отопления Буханки как правило выступает следующая очередность действий, заключающихся в интегрировании пары улиток на обыкновенный корпус печки:

• одна улитка берется от салонной печки Буханки, корпус второй необходимо взять у МТЗ-82, а вентилятор и мотор ставится от иной уазовской печки;
• в улитку необходимо воткнуть турбину от Волги, так как штатная считается очень очень маленькой и не вызывает доверия;
• дальше к улитке присоединяются шланги, для чего просто делается пластина с парой отверстий, что выступает наиболее не тяжёлым решением;
• после этого необходимо взять канализационные традиционные расширители с размерностью в 50*45, которые крепятся к пластине. Крепление их также очень обычное. Нужно от труб на 50 взять заглушки и выполнить в них отверстия, чтобы сформировалось кольцо с бортиком. Потом вся система ставится в пластину;
• для вращения отвода на него нужно одеть пару колец из резины, которые взять можно из тракторной гидравлики. Потом вся система прикладуют к улитке, и в результате необходимо получить подобное выполнение со второй улиткой. Нужно помнить об интегрировании диффузоров;
• заканчивается работа крепежом улитки к пластине при помощи болтов, клепок и сварки, после этого изделие красится. При этом необходимо помнить, что корпус печки нельзя снимать, не слив заблаговременно тосол и не отсоединив от отопительного прибора шланги.

Заключение

Заканчивая рассмотрение нашей темы, напомним, что если в Буханку инвестировать конкретные средства и силы, то получить можно вполне удобный для передвижения джип. При этом схематика отопительной системы УАЗ Буханка должна быть модернизирована обязательно, так как базисный отопитель в холодный период года собственное название навряд ли сумеет оправдать.

Прочтите ещё

Каждый хозяин автомобиля УАЗ «Буханка» понимает, что его джип по наличию комфорта в салоне очень далек от аналогов из-за рубежа. Разумеется, он значительно дешевле и с самого начала разрабатывался в .

Тюнинг УАЗ «Буханка» собственными руками

УАЗ-452, он же «буханка» и «таблетка» в народе, – полноприводный двухосный грузо-пассажирский автомобиль, доступный в бортовом и кузовном варианте, с большой историей (его изготовление стартова .

Отопительная схема уаз 452

Система охлаждения и теплоснабжения УАЗ вагонной компоновки с двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4.

Система охлаждения и теплоснабжения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365, с инжекторными двигателями ЗМЗ-4091 Евро-3 и ЗМЗ-40911 Евро-4, жидкостная, закрытая, с циркуляцией принудительного типа охлаждающей жидкости.

Система охлаждения автомобилей вагонной компоновки УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395, УАЗ-330365 в себя включает :

— Каналы для прохода охлаждающей жидкости в головке блока цилиндров . — Межцилиндровые каналы для прохода охлаждающей жидкости в блоке цилиндров. — Отопительный прибор системы охлаждения. — Насос для воды. — Вентилятор системы охлаждения. — Гидромуфту привода вентилятора системы охлаждения. — Бак расширительный. — Двухклапанный терморегулятор.

— Измеритель указателя температуры охлаждающей жидкости.

— Термопреобразователь охлаждающей жидкости управляющего блока двигателем. — Сливную пробку отопительного прибора. — Кран для слива или пробку блока цилиндров. — Шланги подогрева дроссельного устройства.

— Соединительные отрезки трубы и шланги.

Отопитель УАЗ «Буханка»

Автомобиль складывается из большого количества составных компонентов. Любой из них просит очень высокого внимания. Благодаря этому водители должны смотреть за состоянием собственного «железного коня». Очень важен вопрос подготовки машины к зимнему периоду.

Тут важнейшую играет роль наличие продуманной системы обогрева. Побеседуем о ней в УАЗ «Буханка».

Эта система важна, сначала, для поддержки нормальной температуры в салоне не зависимо от времени года, для воздушной вентиляции в середине машины.

На большинстве моделей «буханки» поставлен отопитель очень высокой мощности «Н-1» производства НАМИ.

Конструкция

Отопитель в себя включает такие элементы:

• Отопительный прибор.
• Вентилятор.
• Особое устройство для распределения воздуха.

Есть два ключевых рабочих режима:

• При поступлении чистого воздуха.
• При рециркуляции потоков.

Второй режим предполагает очень высокую температуру в салоне. Для этого необходимо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.

Управляет всей системой специализированный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, выстроенная на увеличенной циркуляции потоков и использовании жидкости в отопительном приборе.

Необходимо помнить об обдуве стёкол. В другом случае это приведёт к их покрытию льдом и ли запотеванию. Шофер и пассажиры будут ощущать дискомфорт.

Если проникает влага, то убирается она по воздухозаборнику. Тут используется стыковочное устройство.

Часто автомобилисты встречаются со случаями, когда отопитель (печка) не исполняет собственные непосредственные функции, не греет. Какие могут быть причины?

• Наличие в каналах, по которой проходит воздух, повреждений.
• Вытекает антифриз.
• Засорение системы, благодаря этому неудовлетворительная температура.
• Потёк кран на печке.
• Сгорел клапан, отвечающий за предохранение мотора.

Как собственными руками поменять отработавшую печку? Что понадобится для этого? Все можно сделать по следующему методу.

• Сливаем весь антифриз и отключаем всю проводку.
• Отделяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, дальше прочищаем выемки.
• Примеряем воздушный фильтр, сверлим отверстия не больше 3,2 мм диаметром.
• На место монтажного процесса наносим герметик большим слоем. Устанавливаем корпус и отмечаем. Возвращаем фильтры из салона на место.
• Устанавливаем в салон новый отопитель, крепя его шпильками и гайками «М-6». Отмечаем узел, устанавливаем потом консоль блока. Отмечаем всю конструкцию при помощи шурупов.
• Дальше мы подсоединяем тягу управления и крепим её. Подсоединяем к узлу отрезки трубы, в которых находится антифриз, и отмечаем их специализированными хомутами. Потом ставим каналы обдува для стёкол.
• Подводя итог подсоединяем электрику, заливаем систему и проверяем, как она не прекращает работу. При появлении поломок нужно еще раз проверить всю систему.

Подводя итог

Отопительная система автомобиля УАЗ «Буханка» довольно обычная по собственной конструкции. Если своевременно не проверять её работу, в конечном счете, владельцу нужно будет расходовать наличные средства на автосервис.
