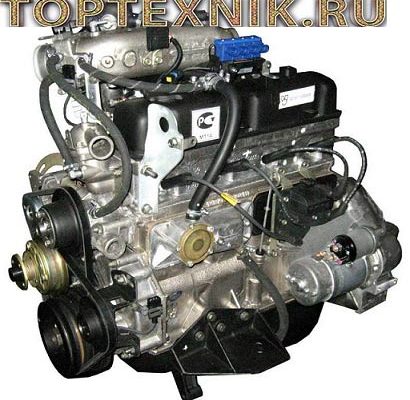

Карбюраторный двигатель УАЗ 421 и двигатель УМЗ 4218.1000400 для автомобиля УАЗ (89 л.с.; АИ9293, дизель); 163кг) 83184200402 Параметры. Функции. ОАО «Волга Моторс». УАЗ-4218 ЮМЗ

В условиях современного рынка, необходима постоянная модернизация силовых установок, учитывая этот факт, руководство автомобильного завода в Ульяновске начало выпускать двигатель 421 УАЗ. Агрегат пришёл на смену «417» мотору, зарекомендовавшему себя, с точки зрения надёжности и простоты.

Последователь не отстаёт, унаследовав у предка востребованные черты. Так, «421» наряду с живучестью и практичностью, показывает повышенные тяговые и скоростные характеристики, радуя пользователей. Кроме того, у агрегата увеличена мощность и крутящий импульс. Радует, что модификация не потеряла связь с предком, в плане замены на устаревшем транспорте. «417» легко меняется на «421» без дополнительных доработок.

Мотор УАЗ-421 «Евро-4»:

Описание двигателя

Двигатель УАЗ-421 выпускается на заводе в Ульяновске, начиная с 1993 года. Мотор применяется для установки на автомобили УАЗ: «469», «Буханка», «Барс», «31519», «Hunter» и др. Конструкторы решили заменить мотором устаревший «417» агрегат, внеся в него новые веяния.

Так, применена оригинальная конструкция алюминиевого остова, в котором залиты сухие гильзы с тонкими, чугунными стенками. Это позволило увеличить сечение камер до 100мм, и оставить прежний размер между цилиндрами, 116мм. Решение положительно сказалось на ресурсе агрегата, поскольку увеличилась жёсткость и уменьшилась склонность цилиндров к «овальности» в процессе работы.

Изменения коснулись поршня, на 7,5мм уменьшено расстояние между днищем вытеснителя и осью пальца, что снизило вес изделия. Кроме того, длина шатуна выросла на 7 мм, уменьшив усилие на боковую поверхность.

Поскольку расстояние между осями камер остались неизменными, большинство составляющих силовых установок «417» и «421» остались взаимно заменяемыми. Унификация коснулась головки цилиндров, часть объёма камеры перенесена в днище поршня, в виде конуса. Это увеличило объём камеры сгорания на 12 см3.

На двигателе применяется одноразовый фильтрующий элемент для масла, позаимствованный у ВАЗ-2101. Задний сальник коленчатого вала выполнен в виде полноценного резинового уплотнения, а не набивкой шнуром.

Отрицательные стороны мотора УАЗ-421, недостаточное качество изготовления комплектующих деталей, и повышенный расход горючего. Подгонка становится причиной частой течи жидкостей, а обработка поверхностей сказывается на ресурсе и потенциале агрегата.

Двигатель внутреннего сгорания УАЗ-421, базовая модель, выпускаемая для автомобилей УАЗ: «Hunter», «3303», «2206» и др. Модификация мотора сказывается на потребляемом топливе, используется как 76-й, так и 92-й бензин. Изделие эксплуатируется в диапазоне температур от -50 до +50°С.

Двигатель УАЗ 421 технические характеристики:

Будучи наследником УАЗ-417, новая модификация получила больший объём и как следствие увеличенные клапана выпуска (39мм). Примечательно, инжектор начали устанавливать на автомобили относительно недавно, за счёт чего топливная экономичность, в сравнении с карбюратором, улучшилась. Недостаток модели, отсутствие гидравлических компенсаторов, поэтому зазор клапанов УАЗ 421 двигатель требует регулировки каждые 10000км пробега.

Распределительный вал УАЗ (чугун):

Модификации двигателя

Пытаясь устранить недочёты, конструкторы постоянно дорабатывали и исправляли агрегат. Как следствие, фиксация изменений привела к появлению модификаций модели, эксплуатационные характеристики которых отличались.

Базовый мотор «4218.10», ставший основой для остальных модификации, имел дефект, из-за которого сквозь алюминиевые поры охлаждающая жидкость проникала в масло. Устранить недостаток заменой уплотнителей и прокладок не получалось. Конструкторы применили технологию пропитки остова смолой, после чего дефекты исчезли, а модификация получила маркировку «421.10».

С целью увеличить импульс на пониженных оборотах и мощь агрегата, на изделие поставляют улучшенный резонатор и повысили степень сжатия в камере сгорания. Модификация «421.10-30» после переделки устанавливается на автомобиль «Газель». Этот же мотор с модернизированным питанием и механизмом отвода выхлопных газов маркируется, как «4215.10-30».

С целью снизить расходы на топливо, моторы УАЗ, используемые для автобусов и грузовиков, начали переводить на топливо с меньшим октановым числом «А-76» («4215.10-10»).

Появление УАЗ 421 двигатель инжектор, который предназначался для установки на автомобили с полным приводом, привело к созданию новой модификации «4213.10». Особенность мотора, применение чугунного распределительного вала, что выделяло модификацию в сравнении с карбюраторным изделием. Этот же мотор с изменённым приводом вентилятора устанавливали на «Газель», идентификатор изделия «4216.10».

Периодичность контроля и настроек мотора

Рассчитывая силовую установку, конструкторы определили срок работы агрегата на уровне 250000км пробега. Для достижения указанного срока, проводится настройка и регулировка:

• 10000 км: смена масляного фильтра и моторной смазки;
• 15000 км: регулировка клапанов 421 двигатель;
• 20000 км: контроль и замена выпуска, патрубков, ремней, свечей, аккумулятора и др.;
• 30000 км: смена фильтра воздуха, проверка вентиляции поддона;
• 40000 км: смена охладителя и фильтра горючего;
• 60000 км: контроль кислородного датчика.

Замена масляного фильтра:

ти же сроки проведения работ соблюдаются после прохождения капремонта, не зависимо, какое количество манипуляций проведено. Для моторов, работающих на газу и бензине, замена уплотнителей проводится чаще. Так же можете прочитать про Раздатка УАЗ Патриот.

Регулировка клапанов 421 двигатель УАЗ

Поскольку технически в моторе не предусмотрена установка гидравлических компенсаторов клапанов, через установленный промежуток на агрегате требуется отрегулировать зазор в механизме распределения газов. Минимальное пройденное расстояние до настройки клапанов, 5000км пробега. При обнаружении сбоев в работе мотора, процедуру надо провести раньше.

Признаки нарушения настроек регулировки клапанов:

• Снижение мощи силовой установки;
• Работа мотора сопровождается стуком клапанов;
• Появление вспышек внутри карбюратора в модификациях, где предусмотрено изделие;
• Хлопки, раздающиеся в глушителе мотора.

Процесс регулировки зазоров в клапанах сопровождается параллельной настройкой зазора в коромыслах.

Кроме того, после проведения работ, настраивают зажигание агрегата. Параметры зазоров следующие:

• 0,3-0,35мм — клапанные зазоры в 1 и 4 цилиндрах;
• 0,35-0,4мм — клапанные зазоры во 2 и 3 цилиндрах.

Установка зажигания мотора

Устройство зажигания, применяемое на силовой установке, изделие, без которого невозможна работа двигателя. Правильность работы мотора, непосредственно сгорание топливного заряда напрямую связано с тем, как установить зажигание на УАЗ 421 двигатель. Так как конструктивно гидравлические компенсаторы клапанов не предусмотрены, проводится ручная настройка, предусматривающая:

• Установку вала в соответствии с углом опережения пять градусов. Совместить срединную маркировку фрикционного колеса с наплывом заглушки остова на сдавливании в камере «1»;
• Узнать такт сдавливания камеры «1», сняв заглушку. При этом бегунок расположен против внутренней поверхности касания заглушки, связанного проводником со свечкой камеры «1». Альтернативное определение по свечке камеры «1» предусматривает демонтаж изделия. Образовавшуюся пустоту закрывают заглушкой из бумаги, после проворачивают вал. На такте сдавливания заглушка выйдет из отверстия;
• Используя   «десятый» ключ немного открутить регулятор октана;
• Поставить градуировку регулятора октана на «0», соответствующее средине градуировки;

• Используя «десятый» ключ немного отпустить пластины регулятора октана;
• Совместить риску ротора (красный маркер) со стрелкой статора посредством поворота остова распределяющего датчика. Фиксировать место расположения, затянув крепёж;
• Контролировать расположение бегунка (против контакта заглушки 1-й камеры), сверить корректность соединения проводников, отходящих к камерам. Отсчёт начинают с камеры «1», ведут против стрелки часов, в порядке «1-й, 2-й, 4-й, 3-й».

Работу зажигания дополнительно контролировать в процессе езды на транспортном средстве. Кратковременно выжать на полную ножной рычаг скорости, предварительно разогнав машину до скорости 60 километров в час. Детонация 1-3 секунды, говорит о правильности настройки. Дольше — превышение угла опережения, отсутствие детонации — недостаточный угол опережения. В последних двух случаях настройку повторяют.

29.05.2021 19 648 Система зажигания

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Корректная регулировка данного механизма обеспечивает оптимальную работу силового агрегата в целом. Подробнее о том, в чем заключается принцип действия системы зажигания и как ее правильно настроить своими руками, вы сможете узнать из этого материала.

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

• контактные;
• бесконтактные.

Элементы поджига горючего бензинового двигателя даны в списке:

• распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
• катушка;
• коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
• свечи;
• замок;
• стартер;
• сопротивление. Добавляют иногда.

Внимание! На двигателе от Газели или УАЗ используют бесконтактную систему поджига. В нее добавляют генератор для управления сигналами и устройства для регулирования опережения: вакуумное и центробежное.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

• работа цилиндров мотора производится таким образом: один, два, четыре, три;
• устройство ротора всегда крутится против минутной стрелки часов;
• центробежная деталь имеет угол опережения в восемнадцать градусов;
• вакуумная деталь имеет угол опережения в десять градусов;
• люфт СЗ не превышает 0,8 мм;
• R резистора не превышает 8 кОм;
• R СЗ не больше 7 кОм;
• R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на , на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

• Водитель поворачивает ключ в замке.
• Ток от аккумулятора поступает в стартер.
• Начинается вращение коленвала.
• Включается трамблер.
• Ток попадает на катушку.
• Через коммутатор проходит в распределитель.
• Последнее устройство распределяет ток по свечам.

Похожая статья Почему горит чек на Приоре

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

Вторичная цепь включает в себя:

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

• Выставляют первый цилиндр в верхней мертвой точке.
• Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья Как правильно проверить уровень масла в двигателе

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

• Немного открутить болт корректора октанового числа на трамблере.
• Выставить угол опережения на двигателе по центру шкалы.
• Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
• Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

• Разогнать транспортное средство до 60 километров в час.
• На этой скорости резко нажать на педаль газа.
• Произойдет детонация в течение трех секунд.
• Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

Выставляем зажигание на УАЗ

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Снимите с распределителя зажигания крышку. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Система зажигания – основополагающее начало для нормальной работы автомобильного двигателя. Если какие-то действия были неверными, это отразится при запуске двигателя стартером, движении автомобиля. А всего-то нужно скорректировать подачу искры – правильно установить зажигание на бесконтактной системе. Затягиваем болт при указателе на корпусе датчика-распределителя. Обязательно проверяем, как установлены провода зажигания к свечам, с учетом порядка работы цилиндров 1-2-4-3. В случае отсутствия детонации увеличиваем угол опережения зажигания.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера.

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также система зажигания может быть электронной. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза.

Установку зажигания необходимо производить в случае снятия с двигателя распределителя зажигания или при нарушении опережения зажигания. ВМТ по метке на шкиве коленчатого вала двигателя (рисунок 15.13). В системе зажигания возможны следующие характерные неисправности: система зажигания не работает, система зажигания работает с перебоями, нарушен момент зажигания.

Это и будет начало хода сжатия в 1-м цилиндре. 5. Заверните стопорный винт и вторично проверьте зазор между контактами. 6. Установите ротор и закрепите крышку распределителя.

С помощью аварийного вибратора бесконтактная батарейная система зажигания УАЗ может работать в случае отказе или поломки транзисторного коммутатора или катушки статора датчика-распределителя. Для перехода на работу с аварийным вибратором необходимо отсоединить провод от клеммы КЗ коммутатора и подсоединить ею к выводу аварийного вибратора.

Это видно не только при пуске двигателя стартером, но и при самом движении автомобиля. После, нужно проверить установку проводов зажигании согласно основному порядку работы цилиндров один-два-четыре-три, отсчитывать следует против (час.стр). После того как вы установили зажигания нужно проверить правильность его установки в движении.

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

• Прогревают мотор до 80 градусов. Это его рабочая температура.
• К бортовому компьютеру подключают инструмент.
• Фиксатор крышки распределителя нужно будет открутить.
• Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
• Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
• На шкив коленчатого вала двигателя направляют свет от стробоскопа.
• Заводят мотор и оставляют работать на холостом ходу.
• Проворачивают корпус трамблера.
• Совмещают метки.
• Затягивают фиксатор.

На этом процедура установки закончена.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

• Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
• С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
• Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
• Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
• Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

• Поворачивают распределитель против часовой стрелки.
• Будьте готовы к тому, что обороты мотора возрастут.
• Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
• Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Замена и установка цепи ГРМ двигателя ЗМЗ 406 своими руками

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

• Демонтируют крышку вместе с проводами, которые находятся там.
• Удаляют шланг вакуумного регулятора.
• Демонтируют крепление низковольтного провода.
• Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
• Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

• Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
• Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
• Демонтируют вакуумный шланг и провод коммутатора.
• Откручивают две гайки крепления. Ключ используют на тринадцать.
• Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В системе зажигания установлена катушка марки Б 116, предназначение которой преобразовывать ток низкого напряжения в высокое напряжение.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло.

Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

В противном случае провернуть коленвал на один оборот

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2.

Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора.

Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Неисправности бесконтактной системы зажигания УАЗ проявляют себя так же, как и обычной контактной системы, отклонением работы двигателя от нормальной. Не забывайте также о том, что отказы в работе двигателя УАЗ могут быть не только из-за неисправной бесконтактной системы зажигания, но и вследствие неполадок в системе питания двигателя.

Диагностика неисправностей бесконтактной системы зажигания УАЗ, двигатель не запускается, глохнет после выключения, работает неустойчиво, не развивает полной мощности.

Отметим три важных особенности поиска неисправности бесконтактной системы зажигания УАЗ. Во-первых, для проверки высоковольтной части бесконтактной системы зажигания нужно изготовить простейший разрядник с зазором в 7-10 мм между электродами.

Разрядник необходим для того, чтобы не дать выйти из строя электронике бесконтактной системы зажигания при проверке «на искру», что может произойти при зазорах между высоковольтными проводами и «массой» превышающих 10 мм.

Кроме того, если держать высоковольтные провода руками, не избежать неприятных ощущений в момент искрообразования, поскольку энергия искры в бесконтактной системы зажигания УАЗ примерно в полтора раза выше, чем в контактной. Перед проверкой разрядник следует закрепить в удобном для работы месте, а к электродам разрядника подключить высоковольтные провода системы зажигания.

Во-вторых, для проверки цепей бесконтактной системы зажигания УАЗ целесообразно использовать тестер. Контрольную лампу применять не рекомендуется. Если при проверке контактных соединений и работоспособности коммутатора ей можно пользоваться, то диагностирование датчика-распределителя при помощи контрольной лампы недопустимо. Поскольку ее малое внутреннее сопротивление может быть причиной выхода датчика из строя.

Тестер в большинстве случаев используют в режиме вольтметра постоянного тока и только при проверке первичной обмотки катушки зажигания и резистора ротора распределителя, тестер переключается в режим омметра.

В-третьих, при диагностировании бесконтактной системы зажигания УАЗ не касайтесь ее элементов, а все провода и элементы отсоединяйте только при выключенном зажигании. Кроме описанных устройств при поиске неисправностей понадобится щуп для измерения зазоров между электродами свечей зажигания.

Двигатель УАЗ не запускается.

В автомобилях УАЗ двигатель может не запускаться из-за следующих неисправностей бесконтактной системы зажигания :

— Обрыв или короткое замыкание в первичной цепи. — Отказы датчика-распределителя, коммутатора или катушки зажигания — Неправильное присоединение проводов к свечам зажигания. — Загрязнение или повреждение крышки и ротора распределителя. — Замасливание и загрязнение высоковольтных проводов. — Замасливание или повреждение свечей зажигания. — Неправильная установка момента зажигания.

Неисправность найдите по схеме приведенной ниже. Для этого потребуются тестер, щуп для проверки зазоров в свечах зажигания и разрядник.

Двигатель УАЗ запускается, но после выключения стартера глохнет.

Причиной этого является обрыв добавочного резистора. Неисправности легко устраняется заменой резистора или закорачиванием выводов «+» и «С» добавочного резистора.

Двигатель УАЗ работает неустойчиво.

Причинами неустойчивой работы двигателя УАЗ могут быть :

— Неправильная установка момента зажигания. — Повреждение высоковольтных проводов или ненадежность их соединения с крышкой распределителя. — Неисправность помехоподавитепьного резистора ротора. — Износ электродов или замасливание свечей зажигания. — Загрязнение или повреждений крышки и ротора распределителя. — Обрыв проводов датчика-распределителя.

Схема поиска неисправностей бесконтактной системы зажигания с помощью тестера, разрядника и щупа приведена на схеме ниже.

Двигатель УАЗ не развивает полной мощности, нет достаточной приемистости.

Такая работа двигателя может быть вызвана неправильной установкой момента зажигания, заеданием грузиков центробежного регулятора опережения сжигания и ослаблением их пружин.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ПОДРОБНО О САМЫХ ВАЖНЫХ ЭЛЕМЕНТАХ УСТРОЙСТВА ТРАМБЛЕРА

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

Трамблер уаз бесконтактный неисправности

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1.

Крышка

Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки. В связи с этим крышка и ее элементы приходят в негодность раньше остальных.

Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.

Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.

Крышку можно проверить самостоятельно, достаточно хорошенько осмотреть ее при хорошем освещении. Неудовлетворительное состояние эбонитового материала, стертость контактов или наличие на нем налета, влаги и конденсата – все это явно свидетельствует о наличии каких-то проблем с крышкой.

Самое опасное в крышке, это трещины. Отсюда будет утекать ток. При этом вовсе не обязательно, чтобы трещины были большие. Даже через микротрещины может выходить токовая энергия.

Примечание. В некоторых случаях обработка крышки силиконом, а также устранение налета с контактов решает проблему полностью. Но сложности могут быть куда более тяжелыми, особенно, если откладывать их в долгий ящик.

Для эффективного осмотра, крышку рекомендуется полностью снять, очистить. Подвергать осмотру следует и с внешней, и с внутренней стороны. Любой дефект, обнаруженный на корпусе либо на контакте, уже повод для ремонта или замены крышки.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Описание,принцип работы,устройство,фото,видео.

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Примечание. Конденсатор, если он куплен или снят, и проверяется в таком виде, может показать неправильные значения вовсе не из-за неисправности. Просто, он может не подходить для определенной марки автомобиля, но быть полностью исправным.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.

Инструкция по установке и настройке зажигания на УАЗ

Запуск двигателя любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка системы зажигания (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

• Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
• Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
• Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.
