Какой двигатель стоит на уазах

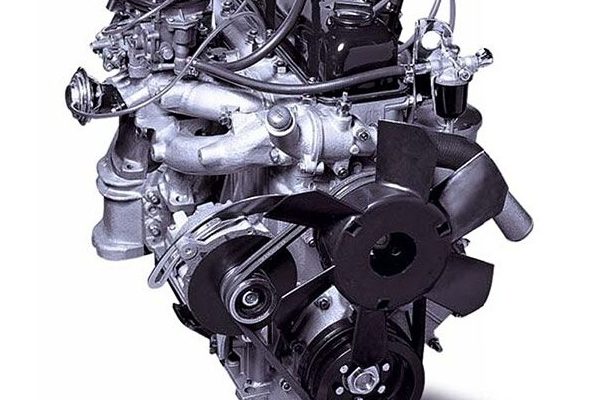

Двигатель ЗМЗ-402

Бензиновый, карбюраторный, 4-цилиндровый двигатель с рядным расположением цилиндров и алюминиевым блоком. Простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала. Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Двигатель ЗМЗ-402.10 предназначен для установки на легковые автомобили среднего класса. Двигатель ЗМЗ-4026.10 предназначен для установки на грузовые автомобили малой грузоподъемности.

Неисправности ЗМЗ 409

Основные проблемы 409-го двигателя УАЗ «Буханка» аналогичны проблемам 406-го двигателя, поскольку их конструкция очень похожа.

Ест масло

Причина кроется в уплотнениях клапанов и маслосъемных кольцах. Кроме того, зазор в лабиринтном маслоотражателе может привести к расходу масла. Если это произошло, снимите крышку и заделайте трещину герметиком.

Двигатель УАЗ Буханка

Как правило, стучат именно гидрокомпенсаторы. Их замена может потребоваться после 50 000 км. Также стук может быть вызван шатунами, поршнями и другими компонентами — в этом случае причину следует искать на станции.

Перегрев

Обычно это вызвано засорением радиатора и термостата. Отсутствие антифриза также может быть причиной. Если все в норме, ищите воздушную пробку.

Двигатель ЗМЗ-409

ЗМЗ 409 — это инжекторный бензиновый двигатель с 4 цилиндрами в ряд и 16 клапанами. Инжекторная система двигателя 409 управляется микропроцессорным электронным блоком. Этот двигатель был запущен в производство в 1996 году. Этот двигатель в основном устанавливается на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколения этих электростанций оснащены газовым нейтрализатором и полностью соответствуют стандартам EURO-2.

ЗМЗ 409 Технические характеристики

ЗМЗ-409 устанавливается на автомобили производства УАЗ:

• Получение;
• Симбир
• Барс;
• «Буханка» (в частности, 3909 и другие).
• Патриот;
• Груз;
• УАЗ Хантер;

УАЗ Буханка инжектор, 409 двигатель, закрытая жидкостная система охлаждения — часто встречается на дорогах России и СНГ, ведь это дешевый и неприхотливый автомобиль. УАЗ Буханка инжекторный 409 двигатель получила более полутора десятков лет назад, и за эти годы модель доказала свою жизнеспособность.

К 2005 году. ЗМЗ 409 также устанавливался в модификациях на ГАЗ «Газель»:

• 13-местный микроавтобус ГАЗ 3221 и его версия повышенной комфортности 32213;
• микроавтобус модель 322132;
• 33023 грузопассажирский;
• ГАЗ «Соболь» моделей 22171, 221717 и 22177 (также известный как Баргузин), 2217
• 5-тонный бортовой грузовик 3302;

В 2005 году истек и не был продлен контракт между Завольским моторным заводом и «Группой ГАЗ», и завод вошел в состав холдинга «Соллерс».

История создания ЗМЗ 409

Первые экземпляры этого двигателя были выпущены в 1996 году. ЗМЗ 409 является усовершенствованием и развитием модели двигателя 406. Для получения более мощного и динамичного двигателя на ЗМЗ 405 диаметр блока цилиндров был увеличен до 95,5 мм, что позволило получить объем цилиндров двигателя 2465 см3.

На ЗМЗ 409 пошли еще дальше, объем этого двигателя удалось увеличить до 2,7 литра. Этого можно достичь путем внесения некоторых структурных изменений. Кроме того, блок цилиндров остался без изменений, он был взят от ЗМЗ 405. А чтобы получить больший объем, расстояние хода поршня можно было увеличить. Это стало возможным благодаря установке нового коленчатого вала с более крупными шатунами и другой конструкции поршней. Были использованы шатуны с такими же характеристиками.

Поршни были слегка изменены. Отверстие под палец было перенесено вверх, что дало дополнительные 4 мм хода поршня и 7 мм дополнительного радиуса кривошипа. Все эти меры позволили сделать ход поршня 94 мм, вместо прежних 86 мм.

В результате был создан новый двигатель 409 с рабочим объемом 2693 миллиметра. На базе двигателя 409 было создано множество модификаций, которые успешно выпускаются и по сей день.

Модификации двигателя «3M3-402»

• «3M3-402.10» – основной и самый распространенный вариант, со степенью сжатия 8,2, рассчитанный на использование 92-го бензина. Устанавливался на «Волги».
• «3M3-4021.10» – силовой агрегат со сниженной до 6,7 степенью сжатия, и предназначенный для использования 76-го бензина. Устанавливался на «Волги»–такси и микроавтобусы «РАФ» и «ЕрАЗ»
• «3M3-4022.10» – двигатель с форкамерно-факельной системой зажигания. Было такое перпективное направление в советском автопроме, как форкамерные двигатели. Они остались в ранге экспериментальных и мелкосерийных, не получив продолжения. Данный тип мотора отличался другой ГБЦ, впуском, выпуском, другим распределительным валом, изменённым карбюратором и вообще, более сложной конструкцией. Испытания показали, что этот, конструктивно более сложный мотор, не даёт заметных выгод в экономичности и прибавки в мощности. И данное направление нужно исследовать и испытывать далее. В 1992 году производство форкамерных двигателей, не доходя до массового серийного, было свёрнуто.
• «3M3-4025.10» (фактически, тот же «3M3-4021.10») и «3M3-4026.10» (фактически, тот же «3M3-402.10») – модификации для коммерческого грузового транспорта семейств «ГАЗель» и «Соболь».

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине).
Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10»  равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021.10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было отмечено, «3M3-402» сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра.
Порядок работы цилиндров: 1-2-4-3.

Исторические сведения

Первый вариант мотора создал для ГАЗ-21 Волга конструктор Г. В. Эвартом, но из-за массы замечаний проект был переработан. Впоследствии агрегат модернизировали до стандарта ЗМЗ-24Д, а индекс 402 впервые появился в начале 80-х гг.

Сборка двигателей продолжалась до октября 2017 г., стабильный спрос со стороны потребителей оставался несмотря на появление нового поколения ЗМЗ-406 с инжектором.

Причиной популярности стала простая конструкция и возможность ремонта в полевых условиях.

Приблизительная стоимость

Несмотря на прекращение выпуска, моторы без пробега доступны на рынке запасных частей. Цена двигателя ЗМЗ-402 с навесным оборудованием и сцеплением находится в пределах 98-100 тыс. руб. Встречаются в продаже агрегаты с пробегом, стоимость зависит от модификации и технического состояния. Рабочий двигатель, прошедший 70-100 тыс. км, можно приобрести за 20-30 тыс. руб.

Регламент обслуживания

Основные требования по обслуживанию мотора:

• Замену фильтра и масла в двигателе проводить не более чем через 10 тыс. км пробега или ежегодно. Вместимость системы составляет 6 л, но при сливе в моторе остается около 200 мл смазки. Рекомендуется использовать минеральные или полусинтетические материалы вязкостью от 5W-30 до 15W-40. Заливать смазки на синтетической основе или с повышенной текучестью не следует из-за риска подтекания через сальники.
• Регулировку клапанного механизма осуществлять через каждые 15 тыс. км. Зазоры выдерживать в соответствии с инструкцией по эксплуатации (зависят от назначения клапана и номера цилиндра).
• Настройку карбюратора производить при обнаружении повышенного расхода топлива или сложностях при запуске. Ресурс свечей составляет около 40 тыс. км, следует контролировать состояние проводов и крышки распределителя через 2-3 месяца эксплуатации.

УАЗ

УАЗ (Ульяновский автомобильный завод) — российский автопроизводитель, в основном, внедорожной техники. На УАЗе разработаны такие известные и популярные в народе модели, как УАЗ Патриот, Хантер, «Буханка», «Козел» и другие. Кроме гражданского использования, автомобили Ульяновского автозавода, используются в армии, органах МВД и других госструктурах.

Двигатели УАЗ это классические 4 цилиндра в ряд производства ЗМЗ и УМЗ, инжекторные либо карбюраторные. Все эти силовые установки значительно устарели на сегодняшний день. Кроме бензиновых моторов, ставились на УАЗ и дизельные двигатели производства ЗМЗ и Ивеко (Iveco F1A). Это такие же рядные 4-цилиндровые моторы.
Ниже приведена основная информация, какие двигатели ставят на УАЗ и какие можно поставить, их виды, новые и старые, карбюраторные и инжекторные, как часто проводить регулировку клапанов и прочее.

Учитывая сложные условия эксплуатации, будущим и нынешним владельцам автомобилей из Ульяновска необходимо знать все о двигателях УАЗ: технические характеристики, возможные неисправности (троит, стук, не заводится и т.д.) и их ремонт своими руками. А также масло в двигатель УАЗ, как часто требуется замена и сколько лить, номер мотора, практический ресурс, вес и прочие данные.
Немало внимания уделено на то, как увеличить мощность двигателя УАЗ. Тюнинг учитывает особенности автомобилей, и основной упор сделан на получения моментного мотора.
Все это и многое другое собрано здесь и ждет, пока вы это прочитаете и сделаете выбор, какой двигатель на УАЗ лучше и какой стоит купить. Выберите свою модель автомобиля ниже.

• УАЗ 3153 / 3159 Барс
• УАЗ 3160 / 3162 Симбир
• УАЗ 452 / 3303 / 3741 / 2206 / 3962 / 3909 «Буханка»
• УАЗ 469 / 3151 «Бобик», «Козел»
• УАЗ Hunter
• УАЗ Patriot / Cargo / Pickup

Характеристики двигателя УМЗ 414 УАЗ-469, УАЗ-452

Бензиновый двигатель ЗМЗ-402 является ветераном отечественной автомобильной промышленности. Конструкция была разработана в первой половине 50-х гг., но модернизации позволили выпускать изделие вплоть до поздней осени 2017 г. Мотор использовался на легковых автомобилях Волга и ряде малотоннажных грузовиков и микроавтобусов заводов ГАЗ, УАЗ и ЕрАЗ.

Двигатели УАЗ Патриот

При сборке на заводе на «Патриоты» устанавливались следующие двигатели:

• атмосферный бензиновый агрегат ЗМЗ 409 с рабочим объемом цилиндра 2,69 л и мощностью двигателя УАЗ Патриот от 128 лошадиных сил;
• дизельный двигатель ЗМЗ 514 с турбокомпрессором;
• дизель Iveco F1A.

Другие моторы при сборке автомобилей на заводе не применялись. Однако некоторые автовладельцы после покупки пытались самостоятельно поменять установленный изначально двигатель.

Моторы рассчитаны на применение 5-ступенчатой механической коробки оригинальной конструкции или Hyundai Dymos в зависимости от года выпуска автомобиля. В 2019 г. изготовитель сообщал о возможности предприятия начать изготовление автомобилей с автоматической коробкой передач.

Принцип действия двигателей серии ЗМЗ 409

Стандартный двигатель ЗМЗ 409 оснащен чугунным блоком цилиндров, на котором располагается алюминиевая 16-клапанная головка. Клапаны управляются при помощи двух распределительных валов, имеющих цепной привод от коленчатого вала.

Зазор между кулачком и стержнем клапан регулируется гидравлическим компенсатором. Бензин подается в полость впускного коллектора при помощи форсунок с микропроцессорным блоком управления.

Система зажигания представляет собой индивидуальные катушки, смонтированные в свечных колодцах.

Мотор ЗМЗ 409 имеет принудительное жидкостное охлаждение. Хладагент подается при помощи отдельного насоса. Температура двигателя в заданных пределах  поддерживается термостатом, расположенным в магистрали. Радиатор оснащен вентилятором с вязкостной муфтой, обеспечивающей подачу воздуха в зависимости от температуры. Конструкция двигателя позволяет установить систему впрыска газа (ее монтируют в дилерских центрах).

ДВС серии 409 относится к экологическому классу Евро-4 и оснащен улучшенным каталитическим нейтрализатором и блоком управления с соответствующей версией ПО. Нейтрализатор расположен в отдельном корпусе, крепящемся к выхлопному коллектору. В конструкции применяются 2 датчика кислорода, корректирующие состав топливной смеси.

Основные технические характеристики инжекторного двигателя 409 серии:

https://youtube.com/watch?v=B_exkbBApwc%3Ffeature%3Doembed

Маркировка двигателей ЗМЗ-409

Дополнительная информация

Карбюраторные двигатели ЗМЗ-402 практически не поставлялись за пределы СССР и стран СНГ (за исключением автомобилей, реализованных в странах Восточной Европы до 1990 г.).

Конструкторы пытались снизить токсичность отработавших газов и расход бензина путем использования экономайзера принудительного холостого хода, но по экономичности мотор уступал аналогам из Западной Европы.

Долгую конвейерную жизнь агрегата обусловила простота конструкции, что было востребовано потребителями из глубинки. Многие выпущенные двигатели используются и в 2021 г.

Ульяновский моторный завод выпускает линейки моторов УМЗ-421 и EvoTech, оснащенные доработанным блоком от ГАЗ-21. За счет увеличения диаметра цилиндров и хода поршня удалось нарастить рабочий объем и поднять мощность и крутящий момент.

Базовый 96-сильный 2,89-литровый карбюраторный УМЗ-4215 (существуют варианты с системой рециркуляции отработавших газов и без) соответствует нормативам токсичности Евро-0 и имеет заявленный ресурс всего 150 тыс. км. Агрегат предлагается для установки на коммерческие шасси ГАЗ и автомобили УАЗ.

Вершиной эволюции стал 106-сильный А274 EvoTech 2.7, оснащенный системой распределенного впрыска бензина и каталитическим нейтрализатором отработавших газов.

Двигатель соответствует нормативам Евро-4, в системе зажигания использован микропроцессорный блок управления с автоматической корректировкой угла опережения.

За счет расточки гильз до 96,5 мм рабочий объем доведен до 2,69 л (при неизменном ходе поршня 92 мм). Мотор рассчитан на бензин сортов А-92, А-95 “Премиум” или А-98.

Двигатель УАЗ Буханка- Какие двигатели ставились.

Советский внедорожник не раз заставлял водителей задуматься о расходе топлива УАЗ «Буханка» 409 на 100 км. Знаменитый УАЗ «Буханка» увидел свет в 1965 году на автомобильном заводе в Ульяновске, Россия. Затем началось его серийное производство, сборка которого не прекращается и по сей день. В советское время этот внедорожник был одним из самых распространенных, а сегодня он является самым старым российским автомобилем по общему количеству лет выпуска. А какой двигатель УАЗ Буханка имела на борту мы сейчас разберемся.

УАЗ представляет собой грузопассажирскую версию с двумя осями и полным приводом.

Автомобиль изначально был разработан для легкого вождения по сложным дорогам, адаптирован к нашим условиям эксплуатации и является одним из самых доступных вариантов для покупателей. Название УАЗ было выбрано из-за сходства с буханкой хлеба.

Навигация по статье

Более шести миллионов единиц за годы выпуска

Осень 2017 года была отмечена такой новостью: входящий в холдинг «Соллерс» Заволжский моторный завод официально объявил об окончательном снятии с производства одной из наиболее массовых в истории моделей – самого «каноничного» «Волговского» мотора «3M3-402». Вообще, для автозаводов данная модель не производилась уже с 1997-го года, и последнее десятилетие 402-й двигатель делали сугубо для удовлетворения спроса вторичного рынка. Который (спрос), доказывая, что ничто не вечно под Луной, по-видимому, совершенно иссяк. Последний, 6 125 136-й экземпляр двигателя «3M3-402» был выпущен 10 октября 2017 года. И отправился, по сообщению пресс-службы предприятия, вовсе не в музей, а к потребителю. Все подробности о моторах «3M3-402» далее.

В массовом серийном производстве «3M3-402» был с 1985-го по 1997-й годы. Созданный для «Волги ГАЗ-24-10», он устанавливался также на микроавтобусы «РАФ» и «ЕрАЗ»; на внедорожники «УАЗ-469»; на многие «ГАЗели» и «Соболи» 90-х годов выпуска (до 1997 года). «УАЗ»ики с «Волговскими» моторами «3M3-402» выпускались в период перехода с устаревшего двигателя «УМЗ-417» на «УМЗ-421». Эксплуатационная практика данных машин показала, что «3M3- 402» и на внедорожниках достойно выдерживает все нагрузки, демонстрируя отличные производительность и надёжность. Но с запуском в серию собственного, 421-го мотора, надобность в нём у Ульяновского автозавода отпала. Немного об истории Заволжского моторного и мотора «3M3-402».

Преимущества и недостатки

Основные преимущества моторов серии ЗМЗ-402:

• возможность отремонтировать агрегат в полевых условиях своими руками;
• высокий крутящий момент в режиме холостого хода и на низких оборотах;
• низкие требования к качеству моторного масла;
• простота перевода на газ;
• ресурс до 250-300 тыс. км (при соблюдении регламента технического обслуживания);
• возможность проведения капитального ремонта с установкой новых гильз.

Недостатки двигателей, отмеченные владельцами:

• устаревшая конструкция;
• недостаточная мощность при большом рабочем объеме;
• высокий расход топлива;
• необходимость частой регулировки газораспределительного механизма и карбюратора;
• течь масла через набивку сальника при работе на повышенных оборотах;
• большой вес;
• сложности с приобретением качественных запасных частей;
• непригодность к повышению мощности.

Двигатели на УАЗ Патриот 2016 года выпуска

К 2016 году установка на автомобили ДВС ЗМЗ 40905 прекратилось и устанавливались лишь моторы ЗМЗ 40906, эксплуатация которых осуществлялась на сортах бензина, имеющим октановое число выше 92. Расход топлива  для таких двигателей составлял 11,5-14,6 л на 100 км пробега и зависел от условий эксплуатации.

ЗМЗ 409051 Pro мощностью 150 л.с

С середины 2017 года автомобили начали комплектовать силовой установкой ЗМЗ 409051 Pro мощностью 150 л., который вытеснил предшественника.

Дизельные моторы на автомобили к 2016 году устанавливать перестали.

Конструкция и устройство 3M3-402

Семейство моторов ЗМЗ-402 построено на базе унифицированного 4-цилиндрового рядного блока. Двигатель оснащен системой принудительного жидкостного охлаждения, в контуре предусмотрен термостат.

Для подготовки топливной смеси использован карбюратор с падающим потоком, инжекторные модификации не вышли из стадии опытных образцов.

В 80-е гг. для машин ГАЗ-3102 собирали 105-сильную версию с форкамерно-факельным зажиганием. Моторы отличались головкой блока с дополнительным клапаном и форкамерой и имели сниженный расход топлива.

Блок изготовлен по технологии литья (под давлением или в кокиль) из алюминиевого сплава с высокой механической прочностью.

Деталь пропитана специальным термоустойчивым материалом, заполняющим поры и обеспечивающим герметичность.

Применены чугунные сменные гильзы, метод крепления деталей зависит от способа литья блока. Рубашка охлаждения открытого типа, для фиксации головки в верхней части отливки предусмотрены бобышки.

Алюминиевая 8-клапанная головка является общей для всех цилиндров и имеет полусферические камеры сгорания. Отливка проходит цикл термической обработки для повышения прочности.

Седла клапанов изготовлены из специального чугуна, направляющие выполнены из металлокерамического композитного материала. Головка крепится к блоку на шпильках, между деталями расположена прокладка толщиной 1,5 мм (в зажатом состоянии).

Кривошипно-шатунный механизм

Стальной коленчатый вал имеет 5 опор, крышки подшипников выполнены из чугуна и обрабатываются совместно с блоком. Алюминиевые поршни с плоским днищем имеют прямоугольные канавки для 2 компрессионных и 1 маслосъемного кольца.

На концах коленчатого вала установлены шестерня привода газораспределительного механизма и маховик, обеспечивающий равномерную работу мотора.

Двигатель имеет принудительную систему смазки с шестеренным насосом, имеющим привод от коленчатого вала. Запас масла находится в поддоне, в контуре предусмотрен фильтр для отделения грязи и продуктов износа.

Имеется датчик давления, подсоединенный к стрелочному индикатору в комбинации приборов.

При падении напора ниже допустимого предела включается контрольная лампа красного цвета, расположенная в приборной панели. Предусмотрен сотовый радиатор с краном для принудительного отключения, обеспечивающий охлаждение масла.

Мотор оборудован электронным зажиганием с коммутатором и катушкой, питание подается от аккумуляторной батареи. Порядок работы цилиндров 1-2-4-3, свечи ввернуты в головку блока. На боковине картера находится распределитель с вакуумным корректором угла опережения, имеющий привод от коленчатого вала.

Стоимость двигателя «3M3-402»

Предложения о продаже двигателя «3M3-402» фигурируют в ассортименте практически на всех интернет-ресурсах, представляющих вторичный автомобильный рынок. Его стоимость находится в пределах 80-120 тысяч рублей.

Конструкция двигателя ЗМЗ-402

Модификации мотора

Основные модели двигателя:

• 402-10, рассчитанная на бензин АИ-93 и устанавливавшаяся на легковые машины Волга и продукцию завода УАЗ;
• 4021-10, отличавшаяся сниженной степенью сжатия для использования бензина А-76, применялась на микроавтобусах и автомобилях для такси;
• 4022-10, имевший мощность 105 л. с. и оборудованный форкамерно-факельным зажиганием, использовался на ГАЗ-3102 вплоть до 1992 г.;
• 4025-10 и 4026-10, предназначенные для коммерческих шасси ГАЗель и Соболь (рассчитаны на бензин А-80 и А-92 соответственно).

Заволжский завод поставлял на рынок запасных частей и на конвейеры несколько десятков модификаций мотора. Двигатели отличались комплектностью, могли оснащаться кронштейном для насоса гидравлического усилителя руля (использовался на части ГАЗ-3110 и 3102).

Моторы могли поставляться в исполнении для тропического климата, номенклатура датчиков зависела от модификации комбинации приборов.

Агрегаты для комплектации шасси ГАЗель или Соболь имели отдельный привод вентилятора с измененным передаточным отношением для увеличения производительности.

Двигатель УАЗ Буханка 1965 какие разновидности существуют?

03.1965 — до настоящего времени.

Технические характеристики и параметры «3M3-402» в цифрах

• Рабочий объём– 2,445 л;
• Номинальная мощность, при 4500 об/мин. – 90 или 100 л.с.;
• Степень сжатия – 8,2 или 6,7;
• Максимальный крутящий момент (брутто) – 182 Н.м или 172 Н.м, при 2400-2600 об/мин;
• Порядок работы цилиндров – 1-3-4-2;
• Диаметр цилиндра – 92 см, ход поршня – 92 см;
• Масса – 181 или 184 кг;
• Расход бензина – 13-15 литров на 100 км в смешанном цикле;
• Рабочий ресурс, при соблюдении условий эксплуатации – не менее 200 000 км.

Двигатель УМЗ 421

Двигатель УМЗ-421 заменил двигатель 417, который оказался надежным и простым двигателем. Модель 421. имеет оригинальную конструкцию алюминиевого каркаса, который заполнен сухими вкладышами с тонкими железными стенками. Это позволило увеличить поперечное сечение камер до 100 мм и оставить прежний размер между цилиндрами 116 мм. Это решение положительно сказалось на сроке службы, так как была увеличена жесткость и уменьшена склонность цилиндров к «овальности» во время работы.

УМЗ 421 и его модификации

Моторы поколения ЗМЗ-402 устанавливались на:

• легковых и коммерческих автомобилях ГАЗ с максимальной массой до 3,5 т (вне зависимости от схемы трансмиссии);
• внедорожниках, грузовиках и микроавтобусах завода УАЗ;
• микроавтобусах РАФ и ЕрАЗ.

Двигатели стали устанавливаться на ГАЗ-24-10 с самого начала производства (мощность 100 или 90 л. с.), одновременно на ГАЗ-3102 использовалась 105-сильная модификация.

После освоения выпуска модернизированных ГАЗ-31029 и 3110 мотор остался неизменным и ставился параллельно с 16-клапанным ЗМЗ-406. Двигатели использовались на коммерческих машинах ГАЗель и Соболь вплоть до осени 2017 г.

Двигатели поколения ЗМЗ-402 мощностью от 95 до 98 л. с. ставились до конца 80-х гг. на внедорожные УАЗ-31512 и УАЗ-452 (бортовые и цельнометаллические “буханки” для перевозки грузов и людей).

На части моторов использовалась экранированная система зажигания, такие машины поставлялись по специальным заказам в армию или для нужд МВД СССР.

Позднее Ульяновский автозавод перешел на использование карбюраторных УМЗ-4178, построенных на базе блока ГАЗ-21 и рассчитанных на сложные условия эксплуатации.

В 1987 г. начались поставки 98-сильных ЗМЗ-402-10 для Рижской автобусной фабрики. Моторы применялись на усовершенствованных РАФ-2203. Двигатели оснащались карбюраторами К-126ГМ, а с 1994 г. стал использоваться К-151. Агрегат поставлялся в Ригу вплоть до закрытия производства, которое произошло в 1997 г.

Ереванский автозавод выпускал микроавтобусы, представлявшие собой упрощенный вариант РАФ-977К. В конце 80-х гг. началась сборка машин с 98-сильным ЗМЗ-402-10, но уже через 2-3 года было решено поставить бюджетный УМЗ-4178. Общее количество выпущенных ЕрАЗ-762 с двигателями поколения 402 неизвестно.

Снятие и установка двигателя ЗМЗ-402

Последовательность действий при снятии мотора ЗМЗ-402 с легкового автомобиля Волга:

• Отсоединить батарею от бортовой сети и слить антифриз.
• Демонтировать капот и брызговики, расположенные под поддоном.
• Слить масло из мотора и картера коробки передач.
• Демонтировать радиатор и патрубки для циркуляции охлаждающей жидкости.
• Отсоединить проводку от стартера и топливные трубки, предусмотрев защиту от течи бензина.
• Снять шланги масляного радиатора и отключить датчики давления масла и температуры антифриза.
• Демонтировать корпус воздушного фильтра и отсоединить тягу от дроссельной заслонки.
• Отвернуть гайки крепления выхлопной трубы к коллектору.
• Демонтировать коробку передач и снять цилиндр привода муфты сцепления.
• Открутить гайки подушек двигателя и убедиться в отсутствии подсоединенных шлангов или проводов.
• Зацепить лебедкой грузоподъемностью не менее 300 кг мотор, а затем аккуратно вынуть агрегат из отсека, не допуская ударов по кузову.
• После проведения ремонта установить двигатель в обратной последовательности.

Двигатели на УАЗ Патриот 2014 года выпуска

В этот период на автомобили устанавливали бензиновые силовые установки ЗМЗ 40905, 40906 с мощностями 128 и 135 лошадиных сил соответственно. В небольших количествах выпускались автомобили с дизельными двигателями ЗМЗ 51432, которые особым спросом не пользовались.

ЗМЗ 40905, 40906 с мощностями 128 л.с

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Характеристики, неисправности и тюнинг

В 2016 году Ульяновский завод анонсировал очередное обновление проверенного временем автомобиля (УАЗ 3909 и др.). За время, прошедшее с момента выпуска первого УАЗ 451 М, на эти автомобили были установлены различные агрегаты привода как Ульяновского (УМЗ), так и Заволжского (ЗМЗ) моторных заводов. Считается, что базовый двигатель УАЗ Буханка — это бензиновый двигатель УМЗ 421, различные модификации которого (карбюратор и инжектор) выпускаются до сих пор.

УАЗ 452 (Буханка) — один из старейших автомобилей, различные модификации которого выпускаются Ульяновским автомобильным заводом до сих пор. На базе этого полноприводного микроавтобуса, широко известного как «Буханка» или «таблетка» (военный санитарный автомобиль), серийное производство которого началось в 1965 году (УАЗ 451М), было разработано множество различных модификаций. Он несколько раз модернизировался и до сих пор выпускается в модернизированном виде (УАЗ 2206).

УАЗ Патриот, оснащенный дизельным мотором

Автомобили УАЗ Патриот, комплектующиеся дизельными моторами, выпускались до конца 2015 года. На последних автомобилях устанавливался мотор ЗМЗ 51432(в период с 2012 г.), отвечающий требованиям экологического класса Евро-4.  Для подачи топлива в конструкции были использованы форсунки Common Rail с давлением впрыска до 1600 бар.

Дизельный двигатель УАЗ Патриот

Подача горючего регулировалась при помощи контроллера Bosch, в конструкции была предусмотрена система рециркуляции выхлопных газов с жидкостным охлаждением. Силовой агрегат имел улучшенный крутящий момент, что увеличивало скорость машины до 120 км/ч. Дальнейший разгон был ограничен возможностями коробки передач, которой была необходима 6-а передача.

Основные параметры двигателя:

• диаметр цилиндра – 87 мм;
• ход поршня – 94 мм;
• рабочий объем – 2235 см3;
• мощность 113 л.с, крутящий момент 270 Н‧м;
• масса в сборе с навесными устройствами – 220 кг.

Для привода топливной помпы и вспомогательных устройств используется единый поликлиновый ремень. Двигатель оснащен турбокомпрессором F-Diesel, но на части агрегатов установлен российский аналог «Турботехника».

Возможна установка картера сцепления для последующей установки корейской коробки передач Hyundai Dymos.

При движении по городу со скоростью порядка 60-70 км/ч расход топлива составлял 10-12 л на 100 км пробега.

Недостатком мотора считается низкий крутящий момент при небольших оборотах вала. При разгоне ощущается эффект «турбоямы», связанный с запаздыванием работы турбокомпрессора. Но при движении по бездорожью такого эффекта не наблюдается.

Дизельные двигатели очень чувствительны к примесям и грязи в топливе, что влияет на выход из строя форсунок и насоса высокого давления. Большим минусом автомобиля стала его повышенная стоимость. Поэтому после проведения рестайлинга в 2017 году, изготовитель снял модель с производства.

Подытоживая, Ульяновский автомобильный завод постоянно дорабатывает Патриот. В 2021 году ожидается выпуск второго поколения внедорожника, начало продаж которого запланировано на 2022 г.
