Несущая система
из книги Э.Н. Орлова и Е.Р. Варченко «Автомобили УАЗ» техническое обслуживание и ремонт
Подвеска
Амортизаторы, установленные на автомобилях УАЗ, гидравлические телескопические двустороннего действия. Передние и задние амортизаторы одинаковы по конструкции и взаимозаменяемы. Амортизатор (рис. 129) состоит из рабочего цилиндра и узлов: штока с поршнем в сборе, клапана сжатия и резервуара в сборе. Верхней проушиной, соединенной со штоком, амортизатор крепится к кронштейну рамы, а нижней, соединенной с резервуаром, к мосту автомобиля.
Рис. 129. Амортизатор: 1 войлочное кольцо; 2 защитное кольцо; 3 фибровая шайба; 4 гайка резервуара; 5 обойма сальника; 6 верхнее уплотнительное кольцо; 7 манжета; 8 нижнее уплотнительное кольцо; 9 направляющая втулка штока; 10 кожух; 11 шток; 12 перепускной клапан; 13 поршень; 14 клапан отдачи; 15 цилиндр; 16 резерв уар; 17 впускной клапан; 18 клапан сжатия; 19 корпус клапана сжатия; 20 ограничитель клапана сжатия; 21 проушина
Техническое обслуживание. При каждом техническом обслуживании внешним осмотром проверяйте состояние рессор и амортизаторов. После первых 3000 км пробега подтяните гайку резервуара амортизатора.
Через одно ТО-1 проверьте крепление рессор и амортизаторов и при необходимости подтяните.
При ТО-2 проведите, следующие работы.
Проверьте состояние резиновых втулок в ушках амортизатора. Изношенные втулки замените. При появлении течи через сальник штока и уплотнительные кольца подтяните гайку резервуара амортизатора. Без особой необходимости разбирать амортизатор не следует. Амортизатор во время эксплуатации специальных регулировок не требует. Снижение эффективности действия амортизатора или отказ в работе может вызываться засорением клапанных систем, осадкой пружин или поломкой деталей. Признаком неисправности амортизаторов является продолжительное раскачивание автомобиля после переезда через неровности дороги. В таких случаях амортизатор разберите, промойте и замените просевшие или поломанные детали. После пробега 100 тыс. км замените жидкость в амортизаторах.
Характеристики стандартных амортизаторов автомобиля УАЗ
Стандартные передние амортизаторы 3162-2905006-10 вариант крепления шток-проушина. Длина передних амортизаторов: минимальная — 300 мм, максимальная — 470 мм., ход — 170 мм.
Стандартные задние амортизаторы 3162-2915006-10 вариант крепления проушина-проушина. Длина передних амортизаторов: минимальная — 350 мм, максимальная — 550 мм., ход — 200 мм.
УАЗ Хантер
Для УАЗ Хантер,без лифта подвески, подходят передние амортизаторы с каталожными номерами 3159-2905404, 3159-2905006-01, 315195-2905006, 3160-2905404, 3160-2905006, вариант крепления проушина-проушина. Длина передних амортизаторов: минимальная — 320 мм, максимальная — 485 мм., ход — 165 мм. Втулки имеют номера : втулка головки амортизатора — 451-2905432, наружная шарнира амортизатора — 3160-2905432, внутренняя шарнира амортизатора — 3160-2905420.
Задние амортизаторы длиннее передних. На машину без лифта подвески подходят : 3151-2915006, 315195-2915006-01, 3160-2915006-04 и 3151-2905006 от модельного ряда 3151, вариант крепления проушина-проушина. Длина задних амортизаторов: минимальная — 350 мм, максимальная — 560 мм. , ход — 210 мм. Втулки имеют такие же каталожные номера, что и для передних амортизаторов.
УАЗ 469
Амортизаторы на обоих мостах одинаковые, 3151-2905006 вариант крепления проушина-проушина. Длина амортизаторов: минимальная — 350 мм, максимальная — 550 мм., ход — 200 мм. Номинальные усилия при скорости поршня 0,42 м/с, — отбой 1387Н, — сжатие 612,5Н
УАЗ Буханка
У автомобилей с многолистовыми рессорами амортизаторы на обоих мостах одинаковые, 3151-2905006 вариант крепления проушина-проушина. Длина амортизаторов: минимальная — 350 мм, максимальная — 550 мм., ход — 200 мм.
Для варианта с малолистовыми рессорами Передние 3962-00-2901404-96, задние 2360-00-2915404-00
Ход амортизаторов уаз хантер
Хантер, перед -пружины, спайсер. Зад -4-х листовые рессоры. Умерли аммортизаторы, какие посоветуете поставить? На перед думаю поставить родные маслянные. Курил форум, от ГАЗ 53 отпадают, кузов и без лифта достаточно высоко сидит, да и задняя подвеска жестковата. Что дает установка на зад газелевских аммортизаторов? По жестоким грязям лазию редко, машина для охоты и поездок по городу.
имхо, если ставите на перед родные, то и на заднюю ось аналогичные.
Себе на аналогичный авто, присматриваю либо Плаза, либо Каяба/Токико.
Чем газелевские от родных отличаются?
Длинна амортизаторов(данные с сайта СААЗ):
Хантер передние Длинна (мин) 320 Длинна (макс) 485 Ход 165
Хантер задние Длинна (мин) 350 Длинна (макс) 560 Ход 210
Газель(перед/зад) Длинна (мин) 360 Длинна (макс) 585 Ход 225
УАЗ 469(перед/зад) Длинна(мин) 350 Длинна (макс) 550 Ход 200
Давно проходил через это — подбор амортизаторов. Сейчас успокоился. Сзади 4 года стоят Каяба, спереди 2 года Плаза родные. Доволен — не текут, бюджетно.
А номерок каябы сможете написать?
Обнаружил, что родные аммы «вспотели». Грядет замена. Что за аммортизаторы Weber, желтые? Судя по штампам на корпусе изготовлены именно для УАЗ-Хантера. Есть передние и есть задние. Может кто имел опыт, как они в работе? Цена бюджетная на уровне штатных.
Задался тут целью сменить передние амортизаторы (АДС) на что-нибудь иное. Продавцы наши магазинные вообще ситуацией не владеют! Готовы продать всё подряд под предлогом того, что «это именно то, что вам нужно!» На самом деле объехал пол-города и ни один продаван не в курсе, что на Хантере передние амортизаторы свои и отличаются от задних длинной. Кроме того нижнее ухо идёт сайлентблоком и мне не хотелось что-то изобретать и переделывать из покупного самопала. Но ситуация сложилась иначе. После того, как мне в трёх магазинах подряд предложили купить задние амортизаторы с укором : «мы их продаём и все ставят!», решил я податься в магазин, который специализируется именно на стойках и амортизаторах. В итоге, подобрал по снятому образцу амортизаторы Монро, вроде с лэнд-круйзера, как мне сказали парни по каталожному номеру. На удивление размеры совпали с разницей в миллиметры по ходу штока! Нюанс- верх у него идёт под сайлентблок. Я померил диаметр оси на раме и диаметр втулки амортизатора- разница 2 мм. Сверлом рассверлил втулку и по верхнему креплению вопрос решил. Низ- две обычные конусные резиновые втулки. Заказал токарю выточить распорные втулки внутрь этих резинок и тем самым подогнал нижние крепления. На ходу- передок стал заметно жёстче, но в то же время идёт как-то сбито по ощущениям. Это и понятно- крузак по весу тяжелее будет. Оговорюсь стазу- машина стандартная, без лифта. P.s. заманали отечественные говноамортизаторы и конкретно-АДС. Задние просто вытекли однажды лужей масла под машиной. Затем поменял два года назад их на Монро и забыл о них. Посмотрю теперь по передку. По Weber, что не понравилось мне, когда я держал его в руках в магазине: нижний сайлентблок уже на новом амортизаторе проворачивается в ухе с приличным зазором. Не нужно гадать, какая судьба его при этом ждёт! При этом заводской болт крепления с автомобиля почему-то не входит по диаметру в распорную стальную втулку.
какие посоветуете на лифтованный 50 мм Хантер (перед+зад).
Правильно ли я понял изучив форум, что: сзади проставка рессора/рама + 4х листовая рессора — ставлю амортизатор от газели; спереди родные пружины + проставка 30мм — ставлю задний амортизатор от Хантера? И не будет ли при этом доставать передний кардан до штанги стабилизатора?
Здесь приведены размеры для некоторых передних и задних амортизаторов автомобилей УАЗ Патриот, Хантер, Буханка.
В таблице размеров указан ход амортизаторов и длина амортизаторов для сжатого и разжатого состояния.
Для некоторых амортизаторов указан тип крепления: ухо-ухо или шток-ухо. Обозначен тип амортизатора: гидравлический (масляный) или газонаполненный (газомасляный).

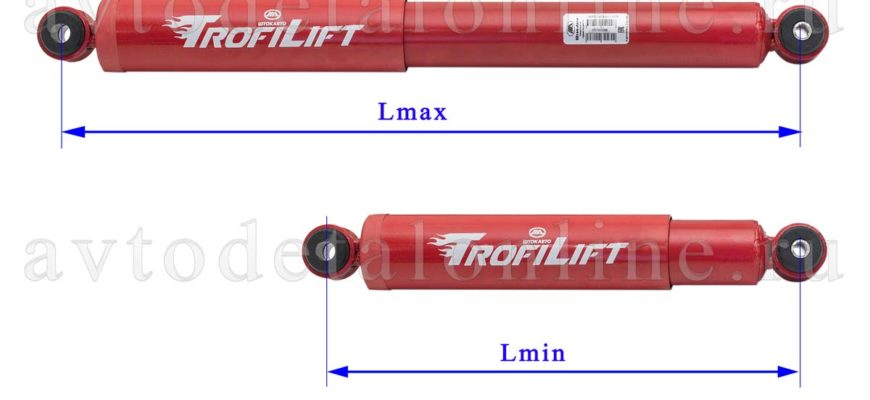

Длина амортизатора с креплением «ухо-ухо» замерена по осям креплений.
Длина амортизаторов «шток-ухо» измерена от оси «уха» до упорного кольца «штока».
В таблице не указано применение амортизаторов, т.к. один и тот же амортизатор может использоваться не только на разных моделях автомобилей УАЗ, но и на разных мостах, как на переднем, так и на заднем.
В каталогах деталей автомобилей УАЗ показаны следующие амортизаторы и их каталожные номера (см. таблицу ниже). Для удобства, разные каталожные номера обозначены разными цветами.
Следует не забывать, что разные амортизаторы, указанные в одном каталоге не обязательно являются взаимозаменяемыми. Например, для автомобилей, выпускавшихся с рессорной и пружинной передней подвеской, в каталоге показаны несколько чертежей с разными амортизаторами.
Все амортизаторы, упомянутые в этой таблице, имеют крепление «ухо-ухо», кроме тех, возле каталожного номера которых есть приписка «шток-ухо».
АМОРТИЗАТОРЫ ДЛЯ АВТОМОБИЛЕЙ УАЗ ОТ ОТЕЧЕСТВЕННЫХ ПРОИЗВОДИТЕЛЕЙ.
Автомобили УАЗ обычно эксплуатируются в тяжелых дорожных условиях, поэтому к их подвеске предъявляются самые жесткие требования.
Подвеска автомобиля содержит несколько упругих элементов, сглаживающих удары и неровности дороги: пружины или рессоры. Однако эти элементы обладают одним недостатком: сжавшись и поглотив удар, они запасают в себе энергию и тут же возвращают ее, в результате автомобиль на одних рессорах или пружинах на неровностях дороги раскачивается еще сильнее, а иногда и вовсе подпрыгивает, отрываясь от дороги. Движение на таком автомобиле, особенно если это УАЗ , нельзя назвать ни комфортным, ни безопасным.
Проблему решает введение в подвеску амортизаторов. Этот компонент тоже принимает удары и толчки, однако он отдает накопленную энергию не сразу, а в течение некоторого времени (как бы растягивает удар во времени), а также препятствует быстрому сжатию и растяжению пружин и рессор. В результате удары, толчки и колебания гасятся (демпфируются), а автомобиль не раскачивается после наезда на каждую кочку.
Таким образом, амортизаторы на автомобилях УАЗ обеспечивают двуединую функцию: комфорта управляемости безопасности.
Штатно разработчики подвески и амортизаторов автомобилей УАЗ закладывают усредненные настройки, рассчитанные на массового автолюбителя. Через определенный период эксплуатации из-за состояния дорог, особенно российских, из-за естественного износа деталей подвески возникает необходимость замены амортизаторов. И каждый автолюбитель задается вопросом: «Что поставить?»
Извечные муки по выбору «жёстче-мягче», «масло-газ», «цена-качество», «азия-европа» и пр. посещают любого неравнодушного автовладельца. А так как рынок aftermarket амортизаторов сейчас по предложению огромен, а предпочтения и субъективный «измеритель жесткости» у каждого автовладельца индивидуальны, то это представляется достаточно непростой задачей.
Очень многие владельцы УАЗов, особенно активно эксплуатируемых по бездорожью, в том числе и трофийных, используют более совершенные амортизаторы, поднимающие подвеску на 50–100 мм (так называемые амортизаторы с лифтом подвески), амортизаторы с увеличенной на 50–100% жесткостью, амортизаторы особых конструкций (чаще с ресиверами) и т.д. И, конечно, вместо масляных, часто устанавливаются газонаполненные (газовые) амортизаторы. Такие амортизаторы имеют более высокую стоимость, но их применение чаще всего оправданно.
Отдельно нужно отметить применение на УАЗах амортизаторов от грузовых автомобилей. Например, многие умельцы устанавливают на внедорожник амортизаторы от автомобилей ГАЗ-53 и более современных модификаций. Такая установка повышает комфорт, грузовые амортизаторы лучше штатных «проглатывают» неровности и улучшают управляемость автомобиля. Однако монтаж грузовых амортизаторов требует определенных доработок подвески, в том числе и ее подъема на 5–8 см, использование различных втулок, расточки и т.д.
В данной статье мы рассмотрим наиболее часто используемые владельцами автомобилей УАЗ амортизаторы от отечественных производителей
Амортизаторы «Плаза» (Санкт-Петербургский амортизаторный завод)
Стандартные амортизаторы «Плаза» являются бюджетным вариантом и производятся в г. Санкт-Петербурге. Бюджетность данной модели напрямую сказалось на их качестве и эффективности. Основным недостатком данных амортизаторов является их жесткость, что делает подвеску внедорожника «зубодробильной».
Помимо стандартных амортизаторов завод выпускает другую модель — «Плаза Трофи». В этой модели учтены все минусы предыдущей. Поведение автомобиля при использовании данных амортизаторов намного стабильнее, даже во время его загруженности. Подвеска автомобиля оптимального уровня жеткости. К недостаткам «Плаза Трофи» можно отнести относительно небольшой ресурс эксплуатации. Средняя цена одного амортизатора составляет около 1000 рублей.
Амортизаторы «Плаза» выпускаются двух видов:
— для стандартной подвески;
— для лифтованной подвески с увеличенным ходом штока от 30 до 50 мм.
Амортизаторы «СААЗ» (Скопинский автоагрегатный завод, с. Чулково, Рязанская область)
Акционерное общество «Скопинский Автоагрегатный Завод» организовано на базе одноимённого предприятия, которое возникло на рубеже 1950-60 гг. В течение 40 лет на СААЗе проведена большая работа по подготовке и организации массового производства телескопических стоек, амортизаторов, а также пневмогидравлических упоров практически для всех отечественных легковых автомобилей: LADA GRANTA, LADA PRIORA, LADA KALINA, Шевроле-Нива, ВАЗ-2108, ВАЗ-2110, ВАЗ 2123, ВАЗ 2101-07, ГАЗ-3102, ГАЗель, УАЗ, ИЖ и «Москвич». На заводе применяются самые разнообразные технологические процессы, такие как штамповка, шлифование, точение, термообработка, сварка, фрезерование, гальванопокрытие, сборка, окраска, упаковка и т.д. АО «СААЗ» имеет высокую степень автономности и свои инженерные сооружения: котельную, станции (компрессорную, нейтрализации, обезжелезования, азотную, насосную), погрузочно-разгрузочную площадку с козловым краном, очистные сооружения, мазутохранилище с насосной станцией, водонапорную станцию, артскважины с насосными станциями, очистные сооружения и др.
Данные амортизаторы также являются бюджетным вариантом и обеспечивают жесткость подвески автомобиля чуть выше, чем стоковая. Минусом данных амортизаторов является небольшой срок эксплуатации и частые подделки продукции (так, за последнее время на рынке появились амортизаторы «Скопино», г. Екатеринбург).
В нашем ассортименте представлены:
Амортизатор масляный (ГАЗ-24, 3110) задний / (УАЗ-3163) передний, h+20 мм «СААЗ»
Амортизатор масляный (УАЗ-3151, 3163, 3741) задний, h+20 мм / (УАЗ-452, 469) передний, h+20 мм.»СААЗ»
Амортизатор масляный (УАЗ-3151, 3163, 3741) задний / (УАЗ-452, 469) передний «СААЗ»
Амортизатор газомасляный (УАЗ-3163) передний «СААЗ»
Предприятие «РусАм» находится в Санкт-Петербурге. Торговый бренд: «DAMP». Оно оснащено современным оборудованием, позволяющим выпускать до 100 000 автомобильных амортизаторов в год. На сегодняшний день ассортимент компании является самым большим на российском рынке амортизаторов.
В амортизаторах «РусАм» используются комплектующие ведущих мировых производителей, технология сборки и герметизации изделий является совместной разработкой наших и западных конструкторов и защищена договорами об интеллектуальной собственности. На всех этапах производства осуществляется многоступенчатый контроль качества.
Амортизаторы «РусАм» — это инновации, уникальные разработки и европейское качество. Они рассчитаны на разные стили вождения и являются лучшим выбором в повседневных и экстремальных условиях эксплуатации. Испытания показали, что RUSAM — это стабильность характеристик и соответствие заявленным параметрам.
Благодаря целому ряду технологических особенностей продукция от «РусАм» уверено конкурирует с другими российскими производителями. Вот некоторые из них:
1. Для производства амортизаторов используются материалы и комплектующие ведущих европейских производителей, в частности — немецкие амортизаторные жидкости Addinol, Fuchs и уплотнители Simrit.
2. Внедрена собственная технология одношовной сварки для задних амортизаторов, которой больше нигде нет в России. В отличие от четырёхшовной конструкции разработка снижает себестоимость и вес амортизатора. Также используются запатентованные технологии сборки и герметизации, которые по своим характеристикам они не уступают аналогам от ведущих мировых производителей амортизаторов.
3. Амортизаторы «РусАм» — единственные среди аналогичных продуктов от других российских производителей, которые сразу комплектуются необходимыми креплениями. Отдельно необходимо приобретать только металлические втулки, запрессовываемые внутрь резинок.
4. Все изделия покрыты порошковой краской структуры шагрень, которая защищает амортизаторы и хвостовики штоков от коррозии на весь срок эксплуатации изделия.
На предприятии «РусАм» осуществляется многоступенчатый контроль качества. Все изделия испытаны и сертифицированы.
Амортизатор газомасляный (УАЗ-3163) передний, h+50 мм, усиленный «РусАм»
Амортизатор газомасляный (УАЗ-3151, 3163, 3741) задний, h+50 мм / (УАЗ-452, 469) передний, h+50 мм, усиленный «РусАм»
Амортизатор газомасляный (УАЗ-3151, 3163, 3741) задний / (УАЗ-452, 469) передний «РусАм»
Амортизаторы «РИФ» (г. Москва)
Компания «РИФ» начала свою деятельность в 2003 году, когда на рынке еще не было яркого предложения услуг модификации внедорожных автомобилей, и является ветераном на рынке производства комплектующих для тюнинга. В настоящее время компания РИФ – признанный лидер российского рынка автозапчастей и комплектующих, предназначенных для модернизации внедорожников УАЗ Хантер / Патриот, Nissan Patrol, Land Rover Defender.
Амортизаторы «РИФ» изготовлены по уникальной технологии R-AIR, позволяющей повысить устойчивость гидравлического амортизатора к высоким нагрузкам. Внутри амортизатора находится герметичная камера из эластичной резины, заполненная воздухом. Благодаря технологии R-AIR масло не вспенивается и дольше не закипает при длительных непрерывных нагрузках в отличие от обычного гидравлического амортизатора или амортизатора с технологией Foam Cell, где вспениванию препятствует просто прослойка из пористой резины.
Толщина штока амортизаторов «РИФ» составляет 18 мм, а корпус изделия выполнен из высокопрочной стали.
Ряд этих особенностей позволяет эксплуатировать амортизаторы «РИФ» в агрессивных средах, при воздействии на них многократно превышающих нагрузок, при этом амортизаторы «РИФ» отлично ведут себя и в городских условиях.
К достоинствам данной продукции, можно отнести увеличенный срок службы до 100 тыс. км пробега и возможность изготовления изделия под любые размеры, что особо актуально для лифтованных внедорожников.
Амортизатор масляный (УАЗ-3163) передний, усиленный «РИФ»
Амортизатор масляный (УАЗ-3163) передний, h+50 мм, усиленный «РИФ»
Амортизатор масляный (УАЗ-3151, 3163, 3741) задний, h+50 мм / (УАЗ-452, 469) передний, h+50 мм, усиленный «РИФ»
Амортизатор масляный (УАЗ-3151, 3163, 3741) задний / (УАЗ-452, 469) передний, усиленный «РИФ»
Амортизатор масляный (УАЗ-31519) передний, h+50, усиленный «РИФ»
Амортизаторы «SHTOKAUTO» (г. Ульяновск)
Завод автокомпонентов «Шток-Авто» образован в 2001 году как специализированное предприятие по массовому производству штоков амортизаторов и других элементов подвески для отечественных автомобилей. Завод имеет полный технологический цикл изготовления амортизаторов и стоек передней подвески. Система качества предприятия сертифицирована согласно требованиям ISO 9001, ведется подготовка к сертификации по стандарту ISO/TS 16949.
«Шток-Авто» сегодня – это 8 тыс. кв.м. производственной площади, профессиональный коллектив, современные технологии и оборудование. Для производства штока, основного высокотехнологичного элемента амортизатора, используются автоматические комплексы токарной обработки хвостовиков, поверхностной закалки, автоматизированные линии бесцентрового шлифования, автоматы доводки, суперфиниширования и контроля размеров. Гальванический цех оснащен линией твердого беспористого хромирования с выпрямителями Kraft, также имеется участок твердого хромирования крупногабаритных деталей.
Конструкция амортизаторов «SHTOKAUTO» выполнена по классической двухтрубной схеме в разборном или неразборном варианте. В амортизаторах применены высококачественные сальники, оригинальная система клапанов, бандажированные тефлоном поршни, штоки с увеличенной толщиной хромирования и нано структурированным хромом, комплектующие ведущих отечественных и зарубежных фирм, специальные высокоиндексные амортизационные жидкости фирм Addinol и Fuchs. Долговечность и надежность наших амортизаторов обеспечивается не только высококачественными комплкектующими, но и тщательным входным, межоперационным и выходным контролем и высокотехнологичным производственным процессом. Каждый амортизатор имеет индивидуальный производственныйномер по результатам приемо-сдаточных испытаний на стенде в клапанном и дроссельном режимах, демпфирующая характеристика каждого выпущенного амортизатора хранится в базе данных предприятия.
Разборный и неразборный (закатной) вариант исполнения конструкции по параметрам и характеристикам идентичны. У каждого варианта есть свои плюсы и минусы и свой потребитель. Основным преимуществом разборной конструкции является ее ремонтопригодность, по истечению ресурса разборный амортизатор можно отремонтировать или использовать, например, корпус стойки под вставной патрон. Неразборная конструкция, в этом случае, имеет меньшую стоимость и конструктивно защищена от подделки и вторичных продаж в виде «переборки».
Все амортизаторы выпускаются как в гидравлической, так и в газонаполненной модификациях. Наличие газового подпора в амортизаторе снижает вспениваемость масла и улучшает работу в переходных режимах. Такие амортизаторы лучше переносят быструю езду по неровному покрытию и дольше сохраняют свои рабочие характеристики.
Амортизатор масляный (УАЗ-3163) передний, h+30 мм, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-3151, 3163, 3741) задний, h+30 мм / (УАЗ-452, 469) передний, h+30 мм, усиленный «SHTOKAUTO»
Амортизатор масляный (УАЗ-3151, 3163, 3741) задний, h+30 мм / (УАЗ-452, 469) передний, h+30 мм, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-3151, 3163, 3741) задний / (УАЗ-452, 469) передний, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-3163) передний, h+50 мм, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-3163) передний, h+30 мм, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-31519) передний, усиленный «SHTOKAUTO»
Амортизатор масляный (УАЗ-31519) передний, h+30 мм, усиленный «SHTOKAUTO»
Амортизатор газомасляный (УАЗ-31519) передний, h+50 мм, усиленный «SHTOKAUTO»
В данной статье рассмотрим также
Амортизаторы «ОСВ» (ФЛП «ОДУД», г. Мелитополь, Украина).
Компания «OCB» зарегистрирована в 2002 году и серийно выпускает передние амортизаторные стойки, вставные патроны, задние амортизаторы к автомобилям семейства «ВАЗ», «Москвич»; ЗАЗ 1102-1105; «ГАЗ» и «УАЗ». Большой популярностью пользуется усиленный вариант исполнения амортизаторов к автомобилям «Газель» и «УАЗ». Комплектующие амортизаторов «ОСВ» произведены из высококачественных металлопорошковых материалов. Амортизаторная жидкость — высокотехнологичное масло МГП-10. Ресурс амортизаторов — 60000 км пробега автомобиля. Для проверки рабочих характеристик амортизаторов используются аттестованные испытательные стенды. Высокое качество продукции подтверждено сертификатами соответствия УкрСЕПРО. Индивидуальная упаковка для амортизаторов имеет современный дизайн, полную информацию об изделии. Основные потребители продукции — Украина и Россия. Предприятие осуществляет экспорт амортизаторов и запчастей к ним в другие страны ближнего зарубежья Азербайджан, Казахстан.
Амортизатор масляный (УАЗ-3163) передний «OCB»
Амортизатор газомасляный (УАЗ-3151, 3163, 3741) задний / (УАЗ-452, 469) передний «OCB»
Амортизатор газомасляный (ГАЗ-3302) передний/задний / (УАЗ-3151, 3163, 3741) задний, h+30 мм / (УАЗ-452, 469) передний, h+30 мм «OCB»
Как видим, автомобили УАЗ дают большую свободу выбора и установки , поэтому каждый владелец этого внедорожника может сделать подвеску «под себя» и под особенности эксплуатации.
В следующей статье мы рассмотрим амортизаторы от ведущих иностранных производителей.
А пока советуем посмотреть обзор УАЗовских амортизаторов на нашем канале
Амортизаторы для уаз 31514 какие лучше
Спасибо за совет. Но между родными и от Газели что бы вы выбрали? И ещё лучше ставить все четыре или можно родные на перёд а газелевские на зад? Это для вылазок в леcа выходные .В дебри и говна лезть не буду:)
Конечно от Газели лучше . Ставить все четыре .
а сразу от ГАЗона 53 воткнуть нельзя?:) там даже переделывать ни чего не надо.
От ГАЗ-53 ставил после Гзелевских , они конечно хороши , но не каждому подойдут , слишком уж они экстримальны для обывателя !:D:D:D
Я понял, спасибо! А что-нибудь ещё подходит от Газели? сейчас Уазик начинаю делать после покупки, есть возможность достать всё от Газели. вот собственно и интересуюсь п.с. на днях создам новую темку «мой автомобиль»
Супорта! Все навесное с мотора. И еще по теме,у меня машина используется только на соревнованиях,когда стояли все четыре от53 на пересеченке ощущения что мосты прикручены к раме:mad: выкинул нах:rolleyes:
От Газели подходит почти всё что связано с мотором , при условии что моторы однотипные (например карбюраторные ) . Можешь набрать суппортов , если будешь себе дисковые тормоза на УАЗ ставить . Больше ни чего . У меня правда ещё бензобак на 75 литров от Газели стоял между рамой и кузовом , но это только при лифте кузова на 10 сатиметров он входит .
Согласен про амморты , на них хорошо только на большой скорости по колдобинам , а так подвеска не желает растягиваться .
Понял, спасибо товарищи! Тут многие пишут что поднимают только заднюю часть ставя серьги от газели, имеет ли данное изменение смысл? Огромные колеса ставить не планирую, но хочется сто-то явно чуть больше родных. Использовать планирую по лесным дорогам без серьезных говн и болот.
Если лифтовать , то только перед и зад вместе . Делается это для увеличения ходов подвески , реально помогает на бездорожье , но несколько пострадает управляемость .
т.е. ставить проставки+серги?
Смотря под какую резину .
я делал когдато проставка рама-кузов 80мм, проставка рама-ресора 45мм и серьги от газель+2см. Резина 33″ с таким лифтом шаркала у меня по аркам с зади.
Пока не решил какие будут колеса, дабы не флудить в чужой теме, на днях создам свою, буду рад помощи и подсказками! МАСТЕР АЛТАЙ сасибо!
Не за что . Как показывает опыт большинства джиперов , резина на УАЗе должна быть в 35-ом размере , 32-я и 33-я очень быстро начинает казаться маленькой !:D
А втулки амортизаторов штатные от УАЗ подходят к газелевским амортизаторам? А то уже куплены полиуретановые.
Подскажите по амортизатору. Амортизатор передний ГАЗель 3302 36.00.00 Плаза — его длина в свободном состоянии — 570 мм. А у штатного УАЗовского 550 мм. На те же 20 мм отличия и в сжатом состоянии.
Как вариант хотел поставить проставку между рессорой и рамой 40 мм (лифт будет 20 мм) и увеличить отбойник на 20 мм, чтобы не пробить газелевксий амортизатор. Так будет нормально или есть другие решения?
