Как снять шкив коленвала змз 409 боль уаз без съемника

Поиск среди 100 млн. товаров

Съемник подшипников в Москве

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

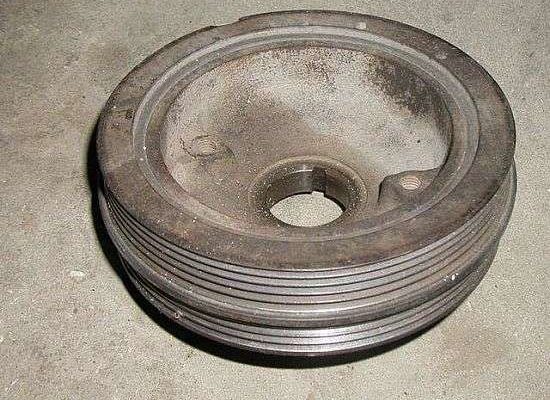

Так выглядит шкив коленвала

Снятие шкива может потребоваться при его замене, либо при замене сальника, либо при замене цепи ГРМ. Если вы снимаете шкив ради замены сальника коленчатого вала, то необходимо обратить внимание на целесообразность данной операции. Во-первых, признаком износа сальника будет замасливание вала. Во-вторых, необходимо проверить систему вентиляции картерных газов, так как если она забита, то масло будет вытекать через сальник, даже если он исправен. Обычно вентиляция забивается плотными масляными отложениями. Без проверки системы вентиляции нельзя сделать вывод и о исправности сальника. Если и в этом случае течи продолжаются, то сальник необходимо заменить, о чем мы и расскажем в нашей статье.

Замена переднего сальника коленвала змз 409

Заодно с заменой масла решил поменять и воздушный фильтр. Честно не помню когда и при каком пробеге я его менял, но то, что это было очень давно — факт. Фильтр взял самый простой, NoName.

Пока возился с наконечниками двигатель остыл и перестал жечь руки. Самое время начинать. Масло я всегда заливаю до отметки максимум, между заменами не доливаю, а перед заменой всегда смотрю сколько осталось. Вот и в этот раз остаток на щупе явно порадовал. Конечно расход масла есть, но за пройденные с момента последней замены 11 тысяч километров результат, я считаю, вполне достойный.

Сливаю старое масло, преодолевая уже описанные ранее трудности откручиваю масляный фильтр. Морально я был готов облиться маслом с ног до головы и сильно удивился когда этого не произошло. Еще сильнее я удивился когда фильтр оказался пустым. Это конечно совсем не хорошо, ну да я его снял уже, с мановским надеюсь такого не произойдет.

Занимаясь всем этим я про себя решил, что менять передний сальник мне лень и пусть пока так ездит, авось и не потечет. Однако ползая под машиной обратил внимание на маслянистую грязь, налипшую в районе шкива коленвала. Да, родной сальник сопливился. И теперешний переход на синтетику конечно добил бы его окончательно. В общем надо менять прямо здесь и сейчас. Работа вроде несложная, в книжке пишут, что за пол-часа можно сделать. Единственная трудность, заключается в снятии ступицы с коленвала. Но в той же книжке написано, что снять ее можно поддев монтировкой. Как-то это негуманно, подумал я и достал специально купленный под это дело простенький съемник.

Как открутить болт шкива коленвала — простая инструкция

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор. Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

Метки цепи ГРМ 409 двигателя УАЗ

Газораспределительный механизм ДВС 409 состоит из следующих деталей:

• цепи: верхняя и нижняя;
• башмаки натяжения;
• опоры болтов башмаков;
• гидравлические натяжители;
• успокоители: средние и нижние;
• верхний успокоитель цепи;
• звездочки;
• коленвал и распредвал.

Внимание! Если приглядеться более внимательно, то опытный автовладелец заметит, что во много ЗМЗ 409 схож с 406-ым мотором конструктивно. Кстати, экокласс ЗМЗ 409 — Евро 3. Это делает его приближенным к современным эконормам по выбросу вредных газов.

Как становится понятным из списка, данного выше, двигатель имеет две однорядные цепи. Это плохо, так как однорядные цепи могут разрываться без предупреждения, в отличие от двухрядных ремней. Опытные механики выходят из этого положения тем, что устанавливают ролико-звеньевую однорядную цепь вместо пластинчато-звеньевой. Первые редко когда рвутся прежде, чем автовладелец сможет обнаружить следы трещин или сильный шум при работе мотора.

Один раз в год следует бывать на профилактическом осмотре в сервис-центре. Это спасет двигатель от неожиданного разрыва цепи и загиба клапанов. Последнее приводит к капитальному ремонту движка.

Давайте рассмотрим, как делается замена цепи ГРМ и выставляются метки.

Похожая статья ВАЗ 11186 двигатель, гнёт ли клапана на 8 клапанной Гранте

Процесс снятия шкива и замены сальника коленчатого вала УАЗ Патриот (со стороны цепи ГРМ)

Для того, чтобы снять шкив необходимо снять два ремня. Первый – ремень генератора, и второй – ремень ГУР. Более подробно об этих операция можно узнать из соответствующих статьей: «Снятие ремня генератора УАЗ Патриот», «Снятие ремня ГУР УАЗ Патриот».

Далее необходимо открутить 6 болтов удерживающих шкив.

Снимаем шкив с вала и ступицы.

После этого ступицу необходимо спрессовать с вала. Здесь лучше всего использовать съемник, так как ступица хорошо держится на валу и монтажными лопатками ступицу можно побить и так и не добиться нужного результата.

Далее с помощью отвертки вытаскиваем сальник из своего посадочного места. Новый сальник устанавливаем на место, при этом предварительно его смазываем «Литолом» и при установке смотрим за тем, чтобы не повредить гибкие кромки сальника. Далее устанавливаем на место снятые ремни и производим их натяжку.

Замена переднего сальника «КОЛЕНА» 2007 ЗМЗ409

Сообщение штурман » Пт дек 16, 2011 12:57

снимаем ремни гены и гидрача,откручиваем шкив.

Запасаемся съёмником кувалдой медным молоточком и приступаем к работе. с помощью съёмника вытаскиваем сей девайс

Сообщение штурман » Пт дек 16, 2011 13:01

когда снимаем фланец- не потеряйте резиновый демпфер который стоит за шпонкой на коленвале (на фото он виден) вынимаем сьник с помощью отвёртки или другой приспособы

я поставил себе такой

Сообщение штурман » Пт дек 16, 2011 13:05

ставим всё обратно на места:

шкив( на фото также можно увидеть и номер датчика)

Ставим ремни. Процесс занял два-два с половой часа!

( 2 оценки, среднее 4.5 из 5 )

Как заменить цепь ГРМ на УАЗ Патриот с двигателем ЗМЗ 409

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Эти крышки обрабатываются вместе с ГБЦ, поэтому поставить их с другой машины не выйдет, не меняя при этом ГБЦ.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье». По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно. Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

• шестигранный ключ 6 мм;
• зубило и молоток;
• головки для воротка размерами «12», «13» и «14»;
• набор гаечных ключей размерами от 10 до 17;
• приспособление для установки фаз газораспределения;
• доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

(Необязательно) Открутите болты масляного поддона, а потом снимите его, слив перед этим масло из мотора. Эта процедура в дальнейшем облегчит установку ГРМ. Если не хотите сливать масло, тогда открутите только передние болты масляного картера.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя. После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи. Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см. схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания. После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом. Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять. Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2). Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания. Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос. Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее. Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Установка меток ГРМ ЗМЗ–409051. 10 и ЗМЗ–409052. 10 («ZMZ PRO»).

В процессе эксплуатации в результате удлинения цепей и износа зубьев звёздочек возможно значительное отклонение фаз газораспределения от номинальных значений. Правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя.

Другие записи по двигателям:

Поэтому, при снижении мощности двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя необходимо проверить и, при необходимости, откорректировать установку фаз газораспределения.

Для этой цели используется разработанный на предприятии-изготовителе двигателя комплект оснастки. В комплект входят:

• Сектор – 24-Ф-76167.001 (рис.1).
• Шаблон кулачка 252° – 24-Ф-76167.002 (рис.2).
• Шаблон кулачка 264° – 24-Ф-76167.003 (рис.2).
• Кондуктор для сверления дополнительных установочных отверстий под штифт в звёздочках распределительных валов – 17-Ф-2349 (рис.3).

24-Ф-76167.002 и 24-Ф-76167.003, Шаблон кулачка.

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле.

Для контроля фаз газораспределения необходимо снять крышку клапанов, отсоединив все провода и шланги.

Дальнейшая последовательность действий:

Риска на шкиве коленчатого вала и указатель на крышке цепи.

Также этому положению будет соответствовать нахождение сбега 20-го зуба диска синхронизации шкива коленчатого вала напротив середины сердечника датчика синхронизации (рис.5).

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо.

При этом кулачки распределительных валов 1-го цилиндра и метки на звездочках распределительных валов должны располагаться согласно рис.6.

Схема положения распределительных валов при положении поршня первого цилиндра в ВМТ такта сжатия.

1 – метка на звездочке распределительного вала выпускных клапанов; 2 – верхняя плоскость головки цилиндров; 3 – метки на звездочке распределительного вала впускных клапанов.

В случае если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал ещё на один оборот.

Точную установку поршня 1-го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1-го цилиндра.

При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.

При измерении ведущая ветвь цепи (в районе верхнего и среднего успокоителей) должна быть натянута. Для этого ключом повернуть распределительный вал впускных клапанов за четырехгранник на теле вала против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

Проверка углового положения распределительных валов.

А – проверка углового положения распределительного вала впускных клапанов;

Б – проверка углового положения распределительного вала выпускных клапанов.

1 – кулачок впускного клапана первого цилиндра; 2 – шаблон кулачка со стрелкой (24-Ф-76167.002); 3 – сектор; 4 – шаблон кулачка со стрелкой (24-Ф-76167.003); 5 – кулачок выпускного клапана первого цилиндра; 6 – головка цилиндров; 7 – гидротолкатель.

В случае нахождения значения замеренного угла не в допуске (рис.6), требуется провести корректировку установки фаз газораспределения.

Для корректировки установки фаз выполнить следующие работы:

• Снять переднюю крышку головки цилиндров.
• Отвернуть болты крепления крышки и снять крышку верхнего гидронатяжителя с прокладкой и шумоизоляционной шайбой. Снять верхний гидронатяжитель с адаптером.
• Снять верхний и средний успокоители цепи, отвернув болты их крепления.
• Снять звёздочки распределительных валов, отвернув болты их крепления, удерживая валы ключом за четырёхгранник на теле валов. Снятую со звёздочек распределительных валов цепь удержать от соскакивания со звёздочки промежуточного вала.
• По установленному на звездочке распределительного вала кондуктору 17-Ф-2349 просверлить в каждой звездочке шесть дополнительных отверстий 3 (рис.8) 6,1 мм.

На звездочку распределительного вала впускных клапанов кондуктор устанавливать штифтом в отверстие 2. На звездочку распределительного вала выпускных клапанов – штифтом в отверстие 4.

Дополнительные установочные отверстия в звездочках.

1 – метки; 2 – заводское установочное отверстие при установке на распределительный вал впускных клапанов; 3 – дополнительные установочные отверстия; 4 – заводское установочное отверстие при установке на распределительный вал выпускных клапанов; 5 – метка.

Выбор отверстия на звездочке с необходимой величиной углового смещения производить в зависимости от величины отклонения положения кулачка от номинального значения.

При установке звёздочки на дополнительное отверстие установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров при положении поршня 1-го цилиндра в ВМТ.

Далее работу продолжить в следующей последовательности:

• Накинуть цепь на звездочку распределительного вала выпускных клапанов и установить её на фланец и штифт распределительного вала, используя одно из отверстий. Поворотом распределительного вала выпускных клапанов за четырехгранник на промежуточной шейке вала против часовой стрелки натянуть ведущую ветвь цепи.
• Установить шаблон кулачка на первый кулачок распределительного вала выпускных клапанов и сектор на головку цилиндров и замерить угол установки первого кулачка распределительного вала выпускных клапанов.

В случае нахождения значения замеренного угла не в допуске (рис.6) повторить действия, начиная с п.1, с использованием другого дополнительного установочного отверстия.

• Накинуть цепь на звездочку распределительного вала впускных клапанов и установить её на одно из отверстий. Поворотом распределительного вала впускных клапанов за четырехгранник на промежуточной шейке вала против часовой стрелки натянуть ведущую ветвь цепи.
• Установить шаблон кулачка на первый кулачок распределительного вала впускных клапанов и сектор на головку цилиндров и замерить угол установки первого кулачка распределительного вала впускных клапанов.

В случае нахождения значения замеренного угла не в допуске (рис.6) повторить действия, начиная с п.3, с использованием другого дополнительного установочного отверстия.

• Завернуть болты крепления звёздочек, не затягивая окончательно.
• Зарядить гидронатяжитель, установить его на двигатель и привести в рабочее состояние (разрядить) – см. раздел «Гидронатяжитель».
• Завернуть пробку в крышку гидронатяжителя, предварительно нанеся на резьбу пробки анаэробный герметик «Фиксатор-6» или аналогичный («Стопор-6», «Техногерм-5», «Гермикон-2К»).

Также это положение коленчатого вала можно выставить по нахождению сбега 20-го зуба диска синхронизации шкива коленчатого вала напротив середины сердечника датчика синхронизации, как показано на рис.5.

Замена цепи ГРМ Уаз Патриот

Газораспределительный механизм на рассматриваемом нами УАЗ Патриот с учетом, что на нем стоит двигатель 409, имеет одно большое предназначение, и многие из опытных водителей знают об этом, для синхронизации распределительного и коленчатого валов. Плюс к этому посредством данного механизма устанавливаются циклы для закрытия и открытия клапанов.

Подробно о ГРМ на Патриоте

Как уже говорилось, цепной механизм – это главный связующий элемент распределительного и коленчатого валов. При активной эксплуатации вашего авто начинают изнашиваться элементы, что приводит к разного рода поломкам. Многие сталкивались с тем, что по истечении некоторого времени ГРМ-механизм начинает растягивается, вследствие чего ослабевает натяжка цепи, и это вполне может привести к ее проскальзыванию или даже разрыву. Производитель Патриотов официально заявляет, что замена цепи ГРМ должна осуществляться через каждые 80 тыс. км пробега. В данной статье расскажем так же, как поменять правильно и собственноручно цепь, используя кроме всего прочего и метки ГРМ.

Хочется отметить, что отечественный УАЗ Патриот, а если быть точнее, то его двигатель 409 имеет сразу 2-е цепи ГРМ, а не одну как принято на остальных легковых автомобилях, в том случае если он соответствует стандарту Евро-3, в стандарте Евро-4 стоит только одна цепь. Называют их нижняя и верхняя цепи ГРМ. Отсюда следует, что этот механизм в целом на УАЗе является довольно сложным механизмом, требующим грамотного подхода в проведении различных ремонтных работ, даже в замене цепных элементов.

Счастливые обладатели УАЗ Патриот время от времени начинают задаваться вопросом, когда необходима замена цепи ГРМ на авто, чтобы в неподходящий момент не случилась в дороге поломка? Ведь все знают, что бывают случаи обрыва цепи во время езды, что за собой повлечет непременно большое количество неприятных последствий. Наиболее объективным фактором, который указывает на то, что в скором времени следует заменить цепь, станет ее состояние, которое можно оценить визуально. Также следует обращать внимание на неприятный металлический звук, когда работает двигатель. Звук такой доносится обязательно из-под капотного пространства, и должен быть для водителя сигналом к проверке и вероятно, последующей заметки цепи ГРМ.

Если вы видите, что автомобиль дошел до отметки 80 тыс. км пробега, и подтянуть механизм нельзя, это не позволяют сделать натяжители цепи, то 100-процентов пришло время выделить время и денежные средства и, используя метки ГРМ провести замену. Как поменять и сделать все правильно, мы расскажем далее.

ЗМЗ-409 стандарта Евро-4 оснащается однорядной цепью ГРМ с завода. Такая модификация УАЗ Патриот более уязвима, и обрывается цепь намного раньше, чем у другой версии, и случается это зачастую, совершенно неожиданно для водителя. Эксперты рекомендуют при обрыве цепи на UAZ Patriot, когда требуется замена, ставить уже двухрядную, которая продлит рабочий ресурс и будет более эффективна в работе, и следующего неожиданного обрыва не произойдет, поскольку вы заранее услышите неприятные звуки, сигнализирующие об износе и о том, что пришло время замены.

Пошаговый процесс замены на УАЗ Патриот цепи ГРМ

Когда вы выяснили, что УАЗ Патриот нуждается в замене ГРМ-механизма по причине износа, то непременно надо узнать, как осуществляется замена цепи ГРМ на рассматриваемом нами авто, используя метки ГРМ. Рассмотрим алгоритм работы на авто, у которого двигатель 409 и соответствует стандарту Евро-3.

Какие требуется подготовить инструменты:

• Зубило.
• Молоток.
• 12, 13, 14-головки на вороток.
• 6-гранник на 6мм.

Помимо перечисленного инструмента следует запастись вспомогательными принадлежностями, в частности, это емкость, в которую потребуется слить охлаждающую жидкость из радиатора, подробнее об этом далее.

Как поменять на УАЗ Патриот цепь пошагово:

Такая процедура как замена цепи ГРМ в рассматриваемом популярном UAZ Patriot – трудоемкая и требует соблюдения точной последовательности в выполняемых действиях, и, конечно же, концентрации внимания. После того, как вами были извлечены шестерни и цепи, их непременно следует промыть в бензине, и проверить визуально на наличие различных повреждений. Подлежат обязательной замене натяжители, шестерни или цепь, которые имеют четко видимые повреждения.

Собираем механизм ГРМ на Патриоте

Сборка снятого механизма всегда осуществляется в обратном порядке. Не стоит забывать, что установка шестерни коленвала на UAZ Patriot требует проведения такого процесса, как напрессовывание. Вал требуется установить так, чтобы метки ГРМ совпадали, то есть, метка на блоке цилиндров непременно должна совпасть с меткой на шестерне коленчатого вала. Эти самые метки обозначены цифрами 1 и 2 на ниже расположенном фото.

• Затем устанавливаем успокоитель цепи и надеваем на шестерню цепь. Перед этим не забываем смазать моторным маслом цепь.
• Элемент надеваем на ведомую шестерню, установив ее на так называемый промежуточный вал. Процесс закончен будет, когда метки 4 и 5 совпадут.
• Завинчиваем болты шестерни промвала, не забываем их зафиксировать специальной стопорной пластиной.
• Пока не совпадут метки на шестеренках нужно нажать на натяжитель.
• Смазываем детали моторным маслом и устанавливаем все в обратном порядке.

Подведем итоги

В конце хочется отметить, что менять цепь ГРМ непосредственно на UAZ Patriot можно в собственном гараже, главное выделить свободное время, обзавестись всем необходимым, и строго соблюдать последовательность действий при замене. Конечно же, если вы обратитесь к специалистам, то работа будет выполнена в разы быстрее, и двигатель 409 будет работать словно часы.

Снятие, установка и ремонт коленчатого вала ЗМЗ-409

Факторы, свидетельствующие о необходимости замены цепи

Цепь ГРМ, как и другие запчасти, имеет заданный срок эксплуатации, после которого подлежит замене. Использование деталей свыше отведенного производителем ресурса возможно, однако, при этом утрачивается гарантия и изготовитель не несет ответственности за ущерб, полученный вследствие поломки.

Факторы, указывающие на необходимость замены цепи ГРМ ЗМЗ 409:

• ее физическое состояние;
• металлический звук в подкапотном пространстве;
• пробег авто превысил 80 000 км с последней замены.

Двухрядная цепь показала лучшие эксплуатационные качества и надежность, чем однорядная.

С какими проблемами можно столкнуться

Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.

Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:

• ударный гайковерт;
• комплект съемников;
• домкрат;
• набор гаечных ключей или другие инструменты для удаления болтов;
• наличие смотровой ямы.

Особенности газораспределительного механизма УАЗ Патриот

Движки УАЗ Патриот обычно имеют цепной привод ГРМ. Движок ЗМЗ-40906 с завода оснащается 2-мя однорядными пластинчато-звеньевыми цепями. Данный тип цепи ГРМ, сравнительно с ранее использовавшимися на движках УАЗ двухрядными либо однорядными ролико. звеньевыми цепями, считается не самым надежным и обычно просит подмены примерно через 100 тыщ км пробега. При эксплуатации автомобиля, в особенности в обстоятельствах завышенных нагрузок, приводные цепи ГРМ изнашиваются и растягиваются. Главный признак того, что цепи пора поменять на новые – посторонние железные звуки из-под капота (цепи «бряцают»), которые сопровождаются потерей мощности мотора на низких оборотах. Это значит, что натяжители цепи уже не позволяют сохранять натяжение, требуемое для обычной работы мотора. Ослабление натяжки цепей ГРМ приводит к проскальзыванию цепи на шестерне либо к обрыву цепи.

Основные этапы работ

Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.

• Первым делом находим доступ к шкиву, чтобы можно было подлезть ключом или трещеткой.
• Если ключом болт не открутится, то его можно попробовать сорвать с помощью стартера.
• Как вариант, всегда можно использовать специальные съемные устройства.

Теперь обо всем этом более подробно.

Поиск шкива

Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.

Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.

Подготовительные работы для удобного доступа к необходимым узлам

Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.

Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

• зависимость интенсивности обдува радиатора от оборотов силового агрегата;
• корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
• нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
• из-за постоянного отбора мощности незначительно увеличивается расход топлива;
• увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
• замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
• шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
• повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
• конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.

В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.

Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.

Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

Вам потребуются: ключ «на 10», головки «на 15», «на 17», «на 19»

1. Снимите масляный картер и его прокладку

2. Снимите масляный насос.

3. Снимите цепи привода распределительных валов.

4. Выверните шесть болтов 1 (рис.1), крепления маховика, снимите шайбу 2 болтов маховика и снимите маховик 3.

5. Выверните шесть болтов 1 (рис. 2) и снимите сальникодержатель 2 с запрессованным в нем задним сальником 3 коленчатого вала. Снимите прокладку сальникодержателя.

Если не нужно вынимать поршни из цилиндров, можно не снимать головку блока, достаточно отвернуть гайки 3 шатунных болтов, снять крышки 5 (рис. 3) шатунов и осторожно продвинуть поршни в цилиндры.

Выверните болты 1 и снимите крышки 6 коренных подшипников.

Если крышки сидят плотно, сбейте их несильными ударами молотка.

Выньте верхние полукольца 4 упорного подшипника.

Выньте коленчатый вал 2 в сборе с шестерней и втулкой 7.

Крышки коренных подшипников обрабатывают совместно с блоком цилиндров, поэтому они невзаимозаменяемы и обезличивать их при снятии запрещено.

Выньте из постелей коренных подшипников и крышек вкладыши и нижние полукольца упорного подшипника.

Если не собираетесь менять вкладыши, пометьте их, чтобы установить на прежние места.

Промойте все детали бензином и просушите.

Осмотрите коленчатый вал. Если на нем есть трещины или следы перегрева, замените вал.

10. Выверните пробки (рис. 4), промойте бензином и продуйте сжатым воздухом масляные каналы коленчатого вала.

Заверните пробки и затяните их моментом 38–42 Нм (3,8–4,2 кгс·м).

11. Если на коренных и шатунных шейках обнаружены незначительные задиры или овальность шеек превышает 0,01 мм, следует прошлифовать шейки под ремонтный размер.

После шлифования отполируйте шейки. Шлифовать шейки вала нужно под один из ремонтных размеров, которые указаны в таблице.

Острые кромки фасок масляных каналов притупите с помощью абразивного конуса.

После шлифования промойте коленчатый вал, продуйте сжатым воздухом масляные каналы, установите вкладыши коренных и шатунных подшипников соответствующего ремонтного размера.

12. Осмотрите вкладыши коренных подшипников. Если на них есть задиры, отслоения и другие дефекты, замените вкладыши.

13. Осмотрите маховик. Если повреждены зубья венца маховика, есть задиры и другие дефекты на поверхности, прилегающей к ведомому диску сцепления, замените маховик.

Замените также маховик с трещинами.

В маховик запрессован подшипник закрытого типа, выполняющий функцию опоры носка первичного вала коробки передач.

Осмотрите подшипник, при обнаружении дефектов (большой люфт, заедание и пр.) замените подшипник.

Выпрессуйте подшипник из маховика

16. Запрессуйте новый подшипник заподлицо с нижней гранью фаски отверстия в маховике.

17. Осмотрите передний и задний сальники коленчатого вала в передней крышке блока цилиндров и сальникодержателе. На них не должно быть повреждений (надрывов, износа рабочей кромки и др.).

Поврежденные сальники замените, для чего выньте с помощью отвертки старый сальник и запрессуйте новый. Причем старый сальник можно использовать как оправку.

При большом пробеге автомобиля рекомендуется при разборке двигателя заменить оба сальника независимо от их состояния.

18. Измерьте диаметры коренных и шатунных шеек коленчатого вала. Если диаметры шатунных шеек меньше 55,92 мм, коренных — меньше 61,92 мм, прошлифуйте шейки под ремонтный размер.

Шлифовать нужно все коренные или шатунные шейки, даже если только размер одной шейки меньше указанного предельно допустимого размера.

Проверьте зазоры между вкладышами коренных подшипников и шейками коленчатого вала.

Зазор должен быть в пределах 0,019–0,073 мм.

Зазоры можно рассчитать путем замера диаметров шеек коленчатого вала и отверстий в коренных подшипниках с установленными вкладышами или с помощью калиброванной пластмассовой проволоки.

Принцип замера зазора заключается в сплющивании специальной пластиковой калибровочной проволоки и измерении ширины полученного отпечатка.

Для измерения зазора между шейкой вала и вкладышами используется отрезок калиброванной проволоки, длина которого на 2 мм короче, чем ширина вкладыша

Калибр располагается в осевом направлении на шейке вала

Замерьте зазоры в следующем порядке:

– очистите шейки коленчатого вала и вкладыши подшипников от отложений из масла;

– уложите коленчатый вал в постели коренных подшипников с установленными вкладышами;

– положите на шейки коленчатого вала обрезки калиброванной пластмассовой проволоки;

– установите крышки коренных подшипников с вкладышами,

вверните болты крепления крышек и затяните моментом 100 Нм (10,0 кгс·м).

При этом не проворачивайте коленчатый вал;

– снимите крышки коренных подшипников и по сплющиванию проволоки определите зазор по шкале, нанесенной на упаковке проволоки.

Отпечаток остается на шейке вала “А” или вкладыша “Б”

Установите коленчатый вал в порядке, обратном снятию, с учетом следующего:

– в крышки коренных подшипников устанавливают вкладыши без канавок, а в постели — с канавками;

– перед установкой смажьте коренные и шатунные шейки коленчатого вала, вкладыши коренных подшипников и полукольца упорного подшипника чистым моторным маслом;

– затяните болты крышек коренных подшипников моментом 100–110 Нм (10,0–11,0 кгс·м);

– затяните болты крепления маховика моментом 72–80 Нм (7,2–8,0 кгс·м);

– перед присоединением шатунов проверните коленчатый вал. Он должен вращаться легко, без заеданий.

Как отвернуть болт шкива коленвала

Знающий автомобилист тратит на процесс демонтажа шкива коленчатого вала, как правило, не более четверти часа. А вот неопытные водители при попытке снять эту деталь самостоятельно сталкиваются с множеством проблем, которые они зачастую банально не могут решить. Инструкция по проведению ремонтных работ и техобслуживанию любого современного транспортного средства содержит исчерпывающую информацию о процессе демонтажа, но, к сожалению, она не помогает автолюбителям.

Прежде всего, возникают затруднения с фиксацией коленчатого вала. Демонтировать его очень сложно, если деталь постоянно вращается, «выскальзывая» из рук. Также многим непонятно, с какой стороны подобраться к болту, на котором держится шкив. Да и сильная его затяжка обычно делает процесс снятия узла очень и очень сложным, так как демонтаж при таких условиях чреват повреждениями покрытия кузова или элементов моторного отсека автомобиля.

Вентилятор вместо вискомуфты на уаз патриот

Силовой агрегат, как все знают – это главный узел в абсолютно любом автомобиле, в том числе и УАЗ Патриот. В конструкции любого мотора на авто присутствует система охлаждения, позволяющая полноценно поддерживать температуру движка, и чтобы она не превышала допустимых значений. Необходима такая система для исправной работы силового агрегата. При отсутствии охлаждающей системы, двигатель авто незамедлительно выйдет из строя. В этой важной системе основную роль играет помпа, или как ее по-другому называют водяной насос. Как раз об этом механизме и пойдет речь сейчас. Мы расскажем, как осуществляется замена помпы, какие бывают неисправности. В качестве рассматриваемого автомобиля УАЗ Патриот, который является очень популярным среди отечественных автолюбителей и его 409 двигатель.

Как открутить болт шкива коленвала – решаем проблему

При помощи болта обычно крепятся шкивы переднеприводных авто. В таких ТС шкив ориентирован перпендикулярно оси машины, что, конечно же, затрудняет ремонтные работы (добраться до крепления весьма непросто). Чтобы максимально быстро и без затруднений открутить болт, желательно заранее подготовить:

• комплект автоинструментов;
• так называемый «пенек» (или «козелок»);
• автомобильный домкрат;
• головку (торцевую) с рычагом и удлинителем (головка должна подбираться по размеру болта).

Процесс при наличии указанных приспособлений выглядит следующим образом:

• снимаем колесо (естественно, перед этим нужно приподнять при помощи домкрата переднюю правую часть машины);
• устанавливаем ТС на «пенек»;
• снимаем щиток двигателя, защищающий его от попадания грязи, воздушный фильтр (они располагаются со стороны капота сверху) и ремень генератора;
• на блоке сцепления открываем заглушку, чтобы можно было зафиксировать коленвал, и заклиниваем зубья маховика, используя монтировку;
• на болт надеваем головку и начинаем его откручивать (если он не поддается, потихоньку увеличиваем длину рычага).

Рассказывать о том, как затянуть шкив коленвала и вернуть авто в состояние до ремонта, думается, не требуется. Все операции выполняются в обратном порядке.

Пошаговый процесс замены цепи ГРМ на УАЗ Патриот

Замена деталей газораспределительного механизма двигателя ЗМЗ 409 Евро 4 состоит из ряда шагов:

• снимается радиатор системы охлаждения;
• с насоса ГУР высвобождаются ремни;
• подающий шланг насоса охлаждения снимается со штуцера ;
• демонтируются муфта вентилятора, крыльчатка, фронтальная крышка ГБЦ;
• снимается насос системы охлаждения;
• с генератора снимается приводной ремень;
• вынимается датчик оборотов коленвала;
• откручивается заглушка масляного поддона и снимается шкив коленвала;
• удаляется крышка гидравлического натяжителя вверху и внизу;
• снимается крышка ГРМ, далее вытаскивается рычаг натяжителя и шестеренка;
• отсоединяется пластмассовый успокоитель;
• съемником удаляются звездчатые шестерни распредвала.

Как открутить гайку шкива коленвала?

Эту процедуру выполнить легче при помощи рычага и удлинителя для него (можно использовать отрезок трубы относительно большой длины), а также накидного либо торцевого ключа (на 38 или на 36). Гайкой, получившей наименование «храповика», как правило, крепятся шкивы на заднеприводных ТС. Такая гайка обычно располагает специальными уступами.

Чтобы снять ее, нужно забраться под машину и ключом с удлинителем попытаться открутить элемент. В тех случаях, когда он категорически не поддается, КПП следует поставить на нейтралку, снять насвечники, упереть ключ с рычагом в лонжерон либо пол, подать импульс поворотом в замке зажигания ключа. После такой процедуры гайка легко срывается с первой или второй попытки.

Добавим, что облегчить процесс демонтажа позволяет приспособление для снятия шкива коленвала. Оно представляет собой гайку со шпилькой с 2–3-мя захватами, прикрепленными к ним (шпилька упирается в центр вала, захваты заводят за края шкива). Подобный «народный» съемник дает возможность стянуть с вала шкив без каких-либо проблем, поворачивая приспособление по часовой стрелке.

Достоинства электровентилятора вместо вискомуфты

Используйте электровентилятор вместо вискомуфты. Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

Ремонт привода ГРМ на ЗМЗ-409. Разборка, дефектовка.

Заказал у Родоса новые башмаки и натяжители, получил посылку и в день России развала СССР снял привод ГРМ (кроме звезды на коленвале):

Работы много: надо снять всё навесное, кроме стартера и кронштейн кондиционера и гены. Обычно ещё снимают правую подушку двигателя, которая мешает открутить один из болтов этого кронштейна, но у меня часть кронштейна под этот болт была предусмотрительно спилена первым хозяином. Правда потом подушку я всё равно снял для замены .Ступицу коленвала еле стянул трёхлапым съёмником:

Впоследствии ступица была проточена на токарном станке для посадки с небольшим натягом.

Помпу от крышки не откручивал:

В процессе разборки выявил осевой люфт провала 1,5 мм . Это очень много, допустимо 0.2 мм.Пришлось снимать промвал. Для этого в свою очередь пришлось снять ресивер и впускную трубу, иначе в нее упирается вал привода масляного насоса.

Теперь дефектовка:1. Звёзды в порядке:

Цепи под замену — на каждой повреждены по 2 — ролика:

Бронзовая пластина фиксации промвала без заметного износа:

А вот промвал с торца стёрся на 3 мм!

Натяжители как новые, но тоже будут заменены на новые модернизированные:

Дефектовка распредвалов: Сняты, удалены гидрокомпенсаторы, установлены, подёргал — не болтаются, осевого люфта нет( стоят бронзовые полукольца):

звёзды распредвалов стоят в одной плоскости:

2. Удалил штуцер подачи ОЖ в печку из БЦ( у меня сделан забор ОЖ из термостата)

3. При помощи дрели и болгарки доработал впускную трубу, чтобы она не мешала снятию вала привода маслонасоса:

4. Т.к. стоят мехнатяжители, то подвод масла к ним не нужен, каналы можно заглушить. Но я их решил зажиклёрить. Купил ремкомплект карбюратора 2107 и вставил самый маленький жиклёр в канал верхнего натяжителя:

5. Стамеской срубил часть прокладки ГБЦ:

6. В маслоотделитель клапанной крышки внедрил металлические губки, фото не делал.7 насверлил звёзды распредвалов по кондуктору сверлом 6,1 мм. Фото нет.Жду посылку из Москвы с цепями и промвалом, потом будет сборка и вторая часть отчёта.Советы и вопросы приветсвуются .Срач в комментах тоже:)
