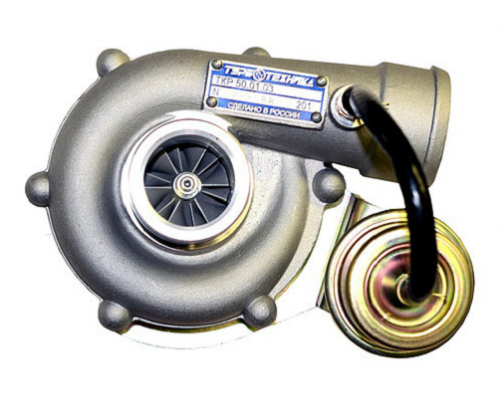

Как работает турбина УАЗ Патриот

Установка турбины (турбонаддува)  на УАЗ Патриот, Хантер и Буханка с механическим и электронным дросселем. Увеличивает мощность и крутящий момент штатного двигателя без снижения ресурса, благодаря правильной настройке блока управления двигателем (прошивки). Фото и видео внизу страницы.

После установки турбонаддува на ваш УАЗ, вы получите внедорожник с мотором, очень похожим на хороший 3-х литровый турбодизель. Тестовый УАЗ легко уехал от Тойоты Лэндкруизер Прадо 120 с мотором 4л.

Установка ТКР «Турботехника» 50. 03 на УАЗ Хантер

Первые впечатления. Как и предполагалось, по отзывам людей, турбина евро 3 начинает дуть ПРАКТИЧЕСКИ С РАЗУ, С НИЗОВ на старой турбине приходилось сначала раскрутить двигатель — потом только был «пинок». С другой стороны на верхах она уже «СДУВАЕТСЯ». Все хорошо НО ВОТ на трассе, когда скорость за 80 км/ч — она уже как прошлая не «дует» и не особо «разгоняет». Хотя на бездорожье и по нашим хребтам эта турба лучше должна себя проявить.

График крутящего момента ЗМЗ 51432 с разными турбокомпрессорами

Мы разработали, испытали и теперь смело устанавливаем Турбо комплект на все модификации УАЗ.
За счёт турбины мы создали очень высокий крутящий момент.

Мы запускаем серийную установку Турбо комплекта
В течение полугода инженеры и механики нашей компании тщательно изучили особенности процессов турбирования двигателя ЗМЗ-409, разработали несколько турбо комплектов с различными производителями, испытали их при различных климатических, динамических и внедорожных условиях и нагрузках. Сегодня мы запускаем в серийную установку подготовленный и проверенный продукт, который порадует своих владельцев новой динамикой разгона и скоростными качествами.

ЧТО МЫ ПРЕДЛАГАЕМ В РАМКАХ ДАННОГО ПРОЕКТА:

Пакет «НОРМА» — Прошивка блока управления двигателя, Срок установки — 1-2 дня, от 12 000 руб.

Предлагаем вашему вниманию авторские прошивки на все а/м УАЗ с инжекторными бензиновыми двигателями. Все прошивки скрупулезно настроены, а также тщательно откатаны по всей стране и в различных климатических зонах. Прошивки не требовательны к качеству топлива, не имеют проблем с работой в холодное время, а также с низкой эффективностью нейтрализатора. Прошивки, в зависимости от назначения отвечают всем требованиям по комфорту, экономии, мощности, моменту, а также стабильности всех параметров.

Прошивки “Power Edition” — это модифицированное заводское программное обеспечение. В прошивке, в отличии от заводского софта, появляется новый режим — обогащение смеси в режимах максимальной мощности. Отсюда и название прошивки. Заводские прошивки не имеют такого режима, смесь на этих прошивках всегда одинаковая, регулируемая по лямбда-зонду. Соответственно, двигатель не развивает полной мощности в угоду нормам токсичности. Прошивка РЕ легко решает данную проблему, а токсичность выхлопа, при наличии исправного нейтрализатора, практически не увеличивается, по крайней мере становится не хуже Евро 2. Прошивки РЕ для ЭБУ Bosch МЕ17.9.7 только однорежимные, а для ЭБУ Bosch МЕ17.9.71(CAN) также есть двух и трех режимные прошивки.

Позволяет получить мощность порядка 155 л.с.

пакет «ДИНАМИКА» — Норма + установка турбины, Срок установки — 3-5 дней, от 100 000 руб.

Данный вариант позволяет значительно увеличить мощность двигателя. В процессе работы устанавливается турбокомпрессор GT28. Модифицируется система смазки, система охлаждения, система впуска и выпуска. Производится детальная настройка электронных систем двигателя.

Позволяет получить мощность порядка 180-200 л.с. Крутящий момент 320-340 Нм. Разогнать УАЗ Патриот до 100 км/ч менее чем за 10 сек.

Важный момент — сохраняется работоспособность всех штатных систем автомобиля.

Пакет «АГРЕССИВ» на текущий момент находится на стадии разработки.
Установка турбины + доработка системы газораспределения

Позволяет получить ровную планку момента во всех режимах работы двигателя.

Позволяет получить мощность порядка 210-230 л.с. крутящий момент 340-360 Нм.

Гарантия — даём гарантию 6 месяцев или 15 000 км — будьте уверены в качестве услуг которые мы предоставляем.

Турбокомпрессор на УАЗ Патриот

Технические характеристики ЗМЗ-40911

Коллектор с турбиной установлены на мотор ЗМЗ 409 УАЗ Патриот

Всем доброго дня!

На сегодняшний день пробег 34 950 км.

Замена турбины была произведена на пробеге 33 800 км.

1. заказать все что можно по интернету,

2. 23 выходной все разобрать и понять, что еще необходимо менять;

3. 24 в магазины за запчастями и начать собирать, что не успею 25 закончить.

Данный план на праздник и шашлыки ни как не повлиял.

Турбина НПО «Турботехники» в наших магазинах стоила 24 т.р., а на прямую от производителя 14,300 + доставка порядка 800 рублей. На сайте ZMZ514.ru были также заказаны: набор шпилек, 2 прокладки для турбины, 4 прокладки под выпускной коллектор, 2 прокладки под СРОГ. Также, замены требовал шланг от охладителя СРОГ к подогревателю масла, где установлен масляный фильтр, также был заказан.

Настал час Х и начал работать:

1. сливаем антифриз;

2. снимаем все что мешает: вентилятор, ремни, патрубки подачи воздуха, кондиционер, расширительный бак, трубки СРОГ и другое;

3. снизу весь брызговик снимать не надо, только одну маленькую его часть, которая мешает доступу снизу, отсоединить выхлоп от коллектора и шланг слива масла с турбины;

4. снимаем коллектор вместе с турбиной, снять турбину без коллектора по-моему вариантов нет, ее то в снятом положение не удобно откручивать.

Все было снято, потребовалось опять менять два ролика приводных ремней 2112, ЗМЗешный был нормальный, на натяжной ролике тоже в хорошем состоянии (турецкий). Также задубел шланг слива масла с турбины, под замену; прокладка паронитовая не продавалась в магазине, которая между штуцерем шланга слива масла с ТРК и ТРК, лучше заказывать, сделал сам; гибкую трубку поставил старую, т.к. новых в магазине не было, а ждать заказа 7-10 дней не стал. Шпилька на коллекторе к выхлопу была погнута, или я погнул при разборе, снялась легко и была замена. Шпилька в коллекторе к трубке СРОГ, то ли были кривые, то ли я согнул при разборе, короче выкрутить не смог, побоялся сломать, т.к. потом бы пришлось везти высверливать и нарезать резьбу для новых (только в рабочий день), надел гайки и выровнял молотком.

Собираем как говорится в обратной последовательности. В принципе ни чего сложного, первый раз немного дольше получается. Для откручивания турбины необходимо накидной ключ обточить, мой не не влазил, другими ключами вариантов нет, все откручивается тяжело, т.к. прикипело и доступ ограничен. Опыт показал, что машину даже домкратить не надо, лишь бы руки снизу достали.

Дополнительно, что хотелось бы отметить.

Пока сажал коллектор с турбиной на место, неаккуратное движение и сломал пыльник на рулевом кардане, точнее его зубчик 1 из 2. Новые не продаются, пришлось обжать хомутом и оставить до лучших времен.

Снимая выпускной коллектор перебил провод к датчику аварийного давления масла, в конце сборки соединил.

Снял термостат, хотел 87 градусов поставить, но в магазинах не оказалось, может и к лучшему. Теперь думаю доработать систему охлаждения для более быстрого прогрева, убрать термостат с отверстием и поставить с 409-го, ну и трубку врезать.

Всем Привет, тут буду выкладывать информацию по установке дурбины на УАЗ.

Итак, первая статья с сайта abs-magazine

Турботюнинг: от «Шеви» к «Патриоту»

Проект турботюнинга двигателей отечественных автомобилей, начатый несколько лет тому назад компанией «Диас-Турбо», успешно развивается. Вслед за автомобилями Chevrolet NIVA в сферу его действия попали UAZ Patriot. Оснащение моторов обоих «бездорожников» доступными по стоимости системами турбонаддува кардинально улучшает их ездовые качества.

Первая «Шеви-Нива» с турбированным двигателем выехала из ворот автосервиса «Диас-Турбо» пять лет тому назад. С тех пор парк «Шеви-турбо» увеличивался нарастающими темпами. На днях разработчики проекта отметили знаменательное событие – продажу тысячного турбокита. Справедливости ради нужно уточнить, что эта впечатляющая цифра также включает и комплектные системы турбонаддува для форсирования двигателей ВАЗ 1,5 л автомобилей LADA 9-й и 10-й моделей. И все же подавляющую долю продаж составили турбокиты для основной целевой группы – внедорожников Chevrolet NIVA.

Главная причина популярности технического решения, предложенного специалистами «Диас-Турбо», понятна. Оно дает возможность в течение буквально одного дня, без изменения конструкции двигателя и связанных с этим больших денежных вложений преобразить автомобиль – сделать его динамичным и еще более вездеходным, добавив силовому агрегату тяговитости и эластичности. Опыт эксплуатации, полученный за минувшую «турбопятилетку», подтверждает правильность расчетов разработчиков и позволяет сделать следующие выводы. Во-первых, предложенный вариант турбирования не оказывает негативного влияния на ресурс двигателя и сопряженных с ним агрегатов, прежде всего трансмиссии. Во-вторых, турбокомпрессор Garrett GT-17 оправдывает свою репутацию надежного и неприхотливого изделия. Случившиеся за это время немногочисленные отказы были спровоцированы ошибками в эксплуатации и обслуживании «турбомобиля».

Будет уместно напомнить некоторые детали проекта.

Выбор потенциальных объектов для турбирования был очевиден. Популярный автомобиль Chevrolet NIVA наряду с многочисленными достоинствами (привлекательной ценой, доступными запчастями и обслуживанием и приемлемым уровнем комфорта) имеет известный недостаток – слабый двигатель. Этот недостаток настолько серьезен, что его впору назвать не «ложкой дегтя», а полновесным черпаком этого пахучего продукта переработки березовой древесины. Морально устаревший 8-клапанный мотор объемом 1,7 л с номинальной мощностью 80 л.с. и максимальным крутящим моментом 128 Н•м с трудом справляется с передвижением автомобиля снаряженной массой 1400 кг и большими потерями в полноприводной трансмиссии. Ситуация усугубляется характерным для атмосферных бензиновых моторов резким снижением и без того невысоких выходных параметров в области частичных нагрузок. Отсюда вытекает целый букет недугов, препятствующих комфортному вождению: неуверенное движение по бездорожью на пониженных передачах, недостаток маневренности в городском потоке, трудности при обгонах на трассе.

Аналогичные проблемы есть и у УАЗов. Впрысковый 16-клапанный мотор ЗМЗ-409 при солидном рабочем объеме 2,7 л демонстрирует невысокие показатели мощности и крутящего момента (128 л.с. и 218 Н•м), которые также значительно уменьшаются в области малых и средних частот вращения. Разве такой «силовой» агрегат под стать двухтонному «Патриоту»?

Инженеры компании «Диас-Турбо» поставили задачу излечить эти изделия отечественных моторостроителей от присущей им немощи с помощью турботюнинга, повысив крутящий момент двигателей в диапазоне низких и средних оборотов. Достигнутое таким образом улучшение тяговитости и эластичности моторов на этих режимах обязано кардинально улучшить внедорожные качества и активную безопасность автомобилей. Дополнительными условиями задачи стали: минимум изменений конструкции двигателя и доработок в моторном отсеке, а также приемлемая для широкого круга авто­владельцев стоимость турботюнинга.

Турбокит для «Шеви» включает все необходимое «железо»

На машинах с климатической системой приходится изменять прокладку трубок кондиционера

В результате анализа возможных решений выбор был сделан в пользу системы турбонаддува низкого давления. Мировой опыт моторостроения показывает, что так называемый «мягкий» наддув при избыточном давлении до 0,4 бар увеличивает крутящий момент преимущественно в области низких и средних оборотов двигателя. В то же время такое умеренное форсирование позволяет избежать детонации без «разжатия» двигателя, промежуточного охлаждения воздуха или перехода на высокооктановый бензин, использовать штатные элементы топливной системы и системы управления (расходомер, форсунки и т.д.) и сохранить ресурс мотора и трансмиссии.

Практическая реализация проекта турботюнинга началась с продукции GM-АвтоВАЗа. На основе совместного расчета двигателя ВАЗ-2123 и агрегата наддува был выбран оптимальный по характеристикам и конструктивному исполнению турбокомпрессор – Garrett GT-17. Это серийная, проверенная в эксплуатации турбина с охлаждаемым корпусом подшипников. Она широко применяется в искровых двигателях многих автопроизводителей, в том числе в турбодвигателях SAAB 9-5. Турбокомпрессор удалось агрегатировать с двигателем без доработки коллекторов, максимально использовать штатные компоненты и ограничиться несущественными изменениями компоновки моторного отсека. Параллельно была выполнена программная адаптация турбосистемы – расчетное увеличение массового расхода воздуха было «прописано» в штатный блок управления.

Тестирование «Шеви-Турбо» на динамомет­рическом стенде показало, что номинальная мощность двигателя возросла с 81 до 105 л.с., а максимальный крутящий момент увеличился со 128 до 168 Н•м. Причем существенный прирост момента наблюдался практически во всем диапазоне оборотов. Все, кому довелось ездить на «Шеви-Турбо», отмечают, что машина шустро маневрирует в городском потоке и легко преодолевает труднопроходимые участки даже на второй передаче. Ездовые испытания подтверждают ее возросшую динамику: «Шеви-Турбо» с водителем и пассажиром ускоряется до «сотни» за 14 с против паспортных 19 с у заводской версии. Разгон с 60 до 100 км/ч на 4-й передаче занимает 22 с, что на треть меньше, чем у стандартной модели. Зафиксированная максимальная скорость в 180 км/ч ограничивается характеристиками трансмиссии. К этим преимуществам нужно добавить присущее турбодвигателю «по определению» превосходство в экономичности, акустических характеристиках и экологичности. Так что можно смело утверждать, что инженерам «Диас-Турбо» удалось значительно улучшить потребительские качества внедорожника.

Так выглядят основные перемены в моторном отсеке

Задача стыковки турбины ТВ-25 решена использованием более компактного коллектора дизельного двигателя ЗМЗ-5143

Сейчас фирма «Диас-Турбо» предлагает своим клиентам доступные по цене турбокомплекты, упакованные в коробку, с подробной инструкцией по монтажу с фотоиллюстрациями. В турбокит входит все необходимое «железо», от турбокомпрессора до крепежа, а также ПО для перепрограммирования штатного контроллера. Монтаж турбосистемы не требует высокой квалификации и может быть выполнен в автомастерской, а при соответствующей сноровке и самим автовладельцем. Стоит упомянуть, что систему турбонаддува от «Диас-Турбо» можно рассматривать как некую базу для дальнейшего тюнинга двигателя. Турбина GT-17 обладает большим запасом по давлению. При желании и соответствующих технических мероприятиях его можно повысить до 1–1,2 бар и вновь качественно изменить характер автомобиля.

К чести конструкторов GM-АВТОВАЗа нужно сказать, что они не стоят на месте – «Шеви» постоянно совершенствуется, чтобы соответствовать повышающимся требованиям по экологии и комфорту. Вслед за этим модифицируется и система турбонаддува, она адаптируется к изменениям, которые вносит автозавод. Так, с появлением машин с электронными дросселями возник вопрос о совместимости турбосистемы с обновленной системой управления двигателем. Он был исследован и сомнения в корректной работе обоих систем были сняты. Уже накоплен немалый положительный опыт турбирования таких моторов.

Коллектор с турбиной установлены на мотор — осталось достаточно свободного места

Теперь можно «зажигать»!

Систему турбонаддува приходится приспосабливать и к перепланировке подкапотного пространства. Например, начиная с 2011 года «Шеви» комплектуются антиблокировочной системой тормозов. Блок ABS расположили там, куда ранее при монтаже турбокита переносился бачок омывателя стекол, чтобы удалить его от горячей турбины. На машинах этого года выпуска изменилась трассировка и конструкция магистралей системы кондиционирования. Трубки, входящие в турбокит для прежних моделей с кондиционером, для новых машин не подходят. Напомним, что они предназначались для замены штатных трубок, проходивших в опасной близости от турбокомпрессора. Надо сказать, что приемлемые инженерные решения таких мелких проб­лем находятся быстро. Однако налаживание их серийного производства – дело не такое скорое. Впрочем, сейчас оно уже близится к завершению.

До недавнего времени турбосистема для автомобилей UAZ с мотором ЗМЗ 409 (Patriot, Pickup, Hunter) существовала в виде опытно-конструкторских образцов, количество которых исчислялось несколькими десятками. Они не предназначались для свободной продажи и монтировались силами сервисных работников «Диас-Турбо». Такая ситуация была отчасти обусловлена меньшим интересом со стороны потенциальных покупателей, а также объективными трудностями в выборе турбокомпрессора, приемлемого не только по техническим характеристикам и конструкции, но и по стоимости.

Дело в том, что зарубежные моторостроители давным-давно не выпускают бензиновых турбодвигателей, сколько-нибудь сравнимых с заволжским агрегатом по рабочему объему и прожорливости. Поэтому найти недорогую серийную бензиновую турбину нужного типоразмера оказалось непросто. На эту роль пробовались несколько кандидатов, в том числе и GT-17, и несколько моделей турбин Mitsubishi (MHI). Одни хорошо поднимали крутящий момент на «низах», но ограничивали его «вверху», другие – наоборот, включались в работу с большой задержкой. В конце концов, оптимальный вариант был найден. Им оказалась турбина Garrett TB-25 – модель, мягко говоря, не новая, зато полностью отвечающая всем требованиям разработчиков турбосистемы.

С точки зрения идеологии и конструктивной схемы система наддува УАЗов идентична той, что монтируется на «Шеви». Есть некоторые отличия в исполнении. В частности, иначе решена стыковка турбины с выпускным коллектором. Если в моторе ВАЗ-2123 для этого используется литой переходный узел, то в двигателе ЗМЗ-409 штатный выпускной коллектор меняется на коллектор дизельного двигателя ЗМЗ-5143. Он значительно компактнее и имеет 4-шпилечный стыковочный фланец стандартной конфигурации.

Небольшие проблемы возникают из-за того, что поступающие для турботюнинга машины комплектуются моторами разных модификаций. У них по-разному устроены система вентиляции картера, холостого хода, дроссельный узел и т.д. Все это усложняет задачу создания универсального турбокита – скорее всего, он также будет выпускаться в нескольких версиях. Начало массового производства турбокитов для свободной продажи – дело самого ближайшего будущего. Тем временем каждый, кто хочет «зарядить» свой личный или клиентский УАЗ, сделать его более приемистым и комфортным в вождении, может обращаться в компанию «Диас-Турбо». Все, что нужно для турботюнинга «Патриотов», есть, а специалисты сервиса помогут установить и настроить систему турбонаддува.

Сегодня сеть продаж турбокитов для Chevrolet NIVA охватывает практически все крупные города европейской части России и Украины и постоянно расширяется. Профессиональный интерес к турбокитам от «Диас-Турбо» проявляют предприятия, специализирующиеся в области тюнинга. На их базе открыты представительства в Брянске, Волгограде, Йошкар-Оле, Казани, Самаре, Санкт-Петербурге, Киеве и Харькове. В представительствах работает персонал, прошедший курс обучения в компании «Диас-Турбо». Предприятия региональной сети работают в контакте друг с другом, расширяют число клиентов, обмениваются технической информацией и опытом эксплуатации. Руководство компании не без оснований рассчитывает, что ее новая разработка вызовет не меньший интерес не только у частных автовладельцев, но и у профессионалов автосервиса. И приглашает предприятия к совместной взаимовыгодной деятельности.

Компания ООО «Диас-Турбо»

Продажа и сервис турбокомпрессоров для любых автомобилей и спецтехники.

Тел: (495) 739-96-60, 507-20-10, 772-26-49

Если взять свежий «Патриот» в богатой комплектации, поставить на него турбо-кит и автоматическую коробку, облить защитным покрытием, украсить обвесом по кругу и заменить колеса на 20-дюймовые, стоимость УАЗа подскочит почти до двух миллионов

Успешно закрыв вопрос с ампутацией педали сцепления, Виктор занялся следующей проблемной областью — мотором. Типового и однозначно удачного решения по улучшению динамики «Патриота» на тот момент не существовало: одни умельцы баловались чип-тюнингом, заменяли стоковые бошевские «мозги» на «Январи» и «Микасы», другие видели перспективу лишь в глубокой хирургии «железа» — свопе двигателя или подготовке агрегатов по гоночным рецептам. Получалось дешево и в целом бесполезно либо дорого и сомнительно, потому что завязанная на CAN-шину электроника «Патриота» отказывалась принимать инородные детали и сходила с ума. А какой смысл в бодром разгоне, если ради быстрых секунд приходится жертвовать системой стабилизации и имитацией межколесных блокировок? Поэтому Виктор решил турбировать штатную бензиновую 2,7-литровую «четверку» ЗМЗ-409, сохранив по-максимуму родные элементы. А дальше начались долгие и затратные приключения.

Новый УАЗ ПАТРИОТ 2017 года с турбиной — от 819 000

Позволяет получить мощность порядка 180-200 л.с. Вращающий момент 320-340 Нм. Разогнать УАЗ Патриот до 100 км/ч наименее чем за 10 сек.

Позволяет получить ровненькую планку момента во всех режимах работы мотора.

Выбор потенциальных объектов для турбирования был очевиден. Популярный автомобиль Chevrolet NIVA наряду с многочисленными достоинствами (привлекательной ценой, доступными запчастями и обслуживанием и приемлемым уровнем комфорта) имеет известный недостаток – слабый двигатель. Этот недостаток настолько серьезен, что его впору назвать не «ложкой дегтя», а полновесным черпаком этого пахучего продукта переработки березовой древесины. Морально устаревший 8-клапанный мотор объемом 1,7 л с номинальной мощностью 80 л.с. и максимальным крутящим моментом 128 Н•м с трудом справляется с передвижением автомобиля снаряженной массой 1400 кг и большими потерями в полноприводной трансмиссии. Ситуация усугубляется характерным для атмосферных бензиновых моторов резким снижением и без того невысоких выходных параметров в области частичных нагрузок. Отсюда вытекает целый букет недугов, препятствующих комфортному вождению: неуверенное движение по бездорожью на пониженных передачах, недостаток маневренности в городском потоке, трудности при обгонах на трассе.

Аналогичные проблемы есть и у УАЗов. Впрысковый 16-клапанный мотор ЗМЗ-409 при солидном рабочем объеме 2,7 л демонстрирует невысокие показатели мощности и крутящего момента (128 л.с. и 218 Н•м), которые также значительно уменьшаются в области малых и средних частот вращения. Разве такой «силовой» агрегат под стать двухтонному «Патриоту»?

Инженеры компании «Диас-Турбо» поставили задачу излечить эти изделия отечественных моторостроителей от присущей им немощи с помощью турботюнинга, повысив крутящий момент двигателей в диапазоне низких и средних оборотов. Достигнутое таким образом улучшение тяговитости и эластичности моторов на этих режимах обязано кардинально улучшить внедорожные качества и активную безопасность автомобилей. Дополнительными условиями задачи стали: минимум изменений конструкции двигателя и доработок в моторном отсеке, а также приемлемая для широкого круга авто­владельцев стоимость турботюнинга.

Турбокит для «Шеви» включает все необходимое «железо»

На машинах с климатической системой приходится изменять прокладку трубок кондиционера

В результате анализа возможных решений выбор был сделан в пользу системы турбонаддува низкого давления. Мировой опыт моторостроения показывает, что так называемый «мягкий» наддув при избыточном давлении до 0,4 бар увеличивает крутящий момент преимущественно в области низких и средних оборотов двигателя. В то же время такое умеренное форсирование позволяет избежать детонации без «разжатия» двигателя, промежуточного охлаждения воздуха или перехода на высокооктановый бензин, использовать штатные элементы топливной системы и системы управления (расходомер, форсунки и т.д.) и сохранить ресурс мотора и трансмиссии.

1000 и одна прошивка

Наддув ЗМЗ-409 кроме собственно турбокомпрессора требует замены масляного насоса, форсунок, датчика абсолютного давления, доработки впуска и выпуска, вентиляции картерных газов, установки интеркулера и перешивки блока управления. Новый мотор ЗМЗ Pro столь малой кровью форсировать уже не получится — как минимум, придется думать о снижении степени сжатия

Допиливая капризное «железо», Виктор попутно сотрудничал с известным в уазовских кругах специалистом Романом Бродским. Только он взялся с нуля написать новую прошивку блока управления, научив правильно работать турбо-кит и подружив его со штатной электроникой автомобиля. Масштаб доводочных работ выпукло демонстрируют несколько цифр. Счетчик количества изменений в алгоритмах «мозгов» перевалил за тысячу. 80 литров моторного масла ушло на замену с учетом каждого вскрытия. 40 000 рублей в месяц списывали на топливо для ходовых испытаний, которые длились квартал и даже чуть дольше.

Выбор турбокомпрессора для УАЗ Патриот

Чтоб подобрать подходящую турбину для УАЗ нужно сначала найти нужные для этого характеристики.

Tout = 528 * ( 528 * ( -1 * 1,766)^0,263 ) / 0.72 = 646,3°R = 86°C

Сколько стоит и сколько «лошадей» дает

Затраты на форсировку «Патриота» перевалили за полмиллиона рублей, но это следствие многочисленных экспериментов с техникой и прошивками. В итоге по следам опытов Виктора в конструкторском бюро «ТД УАЗ Моторс» (та самая контора из подмосковной Щербинки, которая массово ставит на УАЗы автоматы) разработали типовой турбо-кит с установкой «под ключ». Клиент пригоняет машину, платит в кассу порядка 180 000 — 190 000 рублей и через три — четыре дня уезжает на мощном внедорожнике, не имея головной боли с настройками электроники и подбором комплектующих.

И это, конечно, недешево — не сравнить с 3 000 — 15 000 рублей за чип-тюнинг, однако и результат впечатляет. На измерительном стенде турбированный «Патриот» при избыточном давлении на впуске до 0,65 бара показал на колесах без малого 180 л.с. и 325 Н∙м, притом что стандартный УАЗ по паспорту выдает 135 л.с. и 217 Н∙м. Результат, со слов специалистов, получен без особого напряжения техники, поэтому на переделку мотора дают гарантию полгода или 15 000 км пробега. Но Виктор и здесь рискнул: пошел чуть дальше коммерческого решения, полностью переделав выпуск — диаметр труб увеличили, резонатор убрали, заменили штатный глушитель прямоточной «банкой» Magnaflow. При давлении наддува до 0,75 бара такая конфигурация, по предварительным прикидкам, дала чуть больше 200 сил мощности — очередной визит на беговые барабаны впереди.

До недавнего времени турбосистема для автомобилей UAZ с мотором ЗМЗ 409 (Patriot, Pickup, Hunter) существовала в виде опытно-конструкторских образцов, количество которых исчислялось несколькими десятками. Они не предназначались для свободной продажи и монтировались силами сервисных работников «Диас-Турбо». Такая ситуация была отчасти обусловлена меньшим интересом со стороны потенциальных покупателей, а также объективными трудностями в выборе турбокомпрессора, приемлемого не только по техническим характеристикам и конструкции, но и по стоимости.

Дело в том, что зарубежные моторостроители давным-давно не выпускают бензиновых турбодвигателей, сколько-нибудь сравнимых с заволжским агрегатом по рабочему объему и прожорливости. Поэтому найти недорогую серийную бензиновую турбину нужного типоразмера оказалось непросто. На эту роль пробовались несколько кандидатов, в том числе и GT-17, и несколько моделей турбин Mitsubishi (MHI). Одни хорошо поднимали крутящий момент на «низах», но ограничивали его «вверху», другие – наоборот, включались в работу с большой задержкой. В конце концов, оптимальный вариант был найден. Им оказалась турбина Garrett TB-25 – модель, мягко говоря, не новая, зато полностью отвечающая всем требованиям разработчиков турбосистемы.

С точки зрения идеологии и конструктивной схемы система наддува УАЗов идентична той, что монтируется на «Шеви». Есть некоторые отличия в исполнении. В частности, иначе решена стыковка турбины с выпускным коллектором. Если в моторе ВАЗ-2123 для этого используется литой переходный узел, то в двигателе ЗМЗ-409 штатный выпускной коллектор меняется на коллектор дизельного двигателя ЗМЗ-5143. Он значительно компактнее и имеет 4-шпилечный стыковочный фланец стандартной конфигурации.

Небольшие проблемы возникают из-за того, что поступающие для турботюнинга машины комплектуются моторами разных модификаций. У них по-разному устроены система вентиляции картера, холостого хода, дроссельный узел и т.д. Все это усложняет задачу создания универсального турбокита – скорее всего, он также будет выпускаться в нескольких версиях. Начало массового производства турбокитов для свободной продажи – дело самого ближайшего будущего. Тем временем каждый, кто хочет «зарядить» свой личный или клиентский УАЗ, сделать его более приемистым и комфортным в вождении, может обращаться в компанию «Диас-Турбо». Все, что нужно для турботюнинга «Патриотов», есть, а специалисты сервиса помогут установить и настроить систему турбонаддува.

Сегодня сеть продаж турбокитов для Chevrolet NIVA охватывает практически все крупные города европейской части России и Украины и постоянно расширяется. Профессиональный интерес к турбокитам от «Диас-Турбо» проявляют предприятия, специализирующиеся в области тюнинга. На их базе открыты представительства в Брянске, Волгограде, Йошкар-Оле, Казани, Самаре, Санкт-Петербурге, Киеве и Харькове. В представительствах работает персонал, прошедший курс обучения в компании «Диас-Турбо». Предприятия региональной сети работают в контакте друг с другом, расширяют число клиентов, обмениваются технической информацией и опытом эксплуатации. Руководство компании не без оснований рассчитывает, что ее новая разработка вызовет не меньший интерес не только у частных автовладельцев, но и у профессионалов автосервиса. И приглашает предприятия к совместной взаимовыгодной деятельности.

УАЗ Патриот с турбиной

В дальнейшем ТД «УАЗ Моторс» предложит для ульяновского джипа программку доработок «Агрессив», где кроме турбокомпрессора будет к тому же уникальная система газораспределения для выравнивания полки вращающего момента. Пиковая мощность при всем этом составит 210-230 л.с., а вращающий момент – 340-360 Нм. Цена пакета «Агрессив» составит от 135 тыщ рублей.

Пакет улучшения динамики так и именуется – «Динамика», стоит он от 100 тыщ рублей. Благодаря «улитке» Garrett GT28 мощность мотора растет до 180-200 л.с., вращающий момент – до 320-340 Нм. С прокачанным «сердцем» Патриот разгоняется до 100 км/ч наименее чем за 10 секунд.

Почему желтый и почему не механика

Перед вами — один из десятка вариантов стайлинга, которые рассматривал Виктор. Обвес «Гранд Патриот» (бамперы, пороги, накладки арок) стоит порядка 120 000 рублей, но детали продаются и по отдельности. Причем есть комплекты, окрашенные в заводские уазовские цвета

В текущей конфигурации машина медленнее. Причиной тому — пластическая операция. Виктор резонно посчитал: особый «Патриот» и выглядеть должен необычно. Раз, и в мастерской Rubber Paint мрачный черный УАЗ за 120 000 рублей (с учетом двухцветной колеровки и обработки дверных проемов) превратился в яркий желто-черный. Почти кислотный матовый оттенок обеспечило специальное покрытие «Молот» — не столь фактурный на ощупь аналог «Раптора» или «Титана», в котором меньше полиуретана, но больше антикоррозионных компонентов. Для притягивающего ржавчину «Патриота» последнее качество особенно актуально, да и защита оказалась на высоте: турбированный внедорожник после перекраски не раз гонял в грязь и все равно выглядит с иголочки, в то время как родное ЛКП ободралось после первого же визита в лес.

Не только для бездорожья

Новый образ дополнил обвес с нескромным названием «Гранд Патриот», а поскольку раздутые бамперы, пухлые накладки на арки и пороги со штатными колесами смотрелись бы смешно, они тоже отправились в архив. Взамен могучий УАЗ получил пафосные 20-дюймовые диски ION 196 с универсальной резиной Nokian Rotiiva AT размерности 275/60. Внешний диаметр массивных «катков» приблизился к 33 дюймам, поэтому ходовая часть потребовала легких доработок: смещения переднего моста вперед на 1,8 см путем добавления шайб в опоры продольных рычагов. Кардан, к слову, при этом трогать не пришлось — запаса по длине хватило.

Если судить по чекам с заправок, средний расход турбированного «Патриота» составил 16,2 л/100 км. Но здесь многое зависит от темперамента водителя: чем сильнее давишь на газ, тем ощутимее будет разница с атмосферной машиной

Каждый 20-дюймовый диск увесистее стокового килограммов на десять. И тяжесть этих гирь «Патриот» заботливо транслирует на руки водителя — сопит гидроусилитель, старается, однако руль все равно изрядно сопротивляется повороту. Зато обзорность стала лучше — и без того высокий УАЗ приподнялся примерно на 4 см, поэтому смотришь на дорогу чуть ли не с «грузового» второго этажа, оценивая обстановку поверх крыш обычных, как принято говорить в , внедорожников. И плавность хода на мелких неровностях опять же за счет пухлых шин выросла, хотя на крупных кочках неразрезные мосты (а вслед за ними и кузов) потряхивает уже сильнее.

Хочешь динамики — поддай оборотов

В попытке прорезать Москву насквозь в вечерний час-пик о турбине напоминают разве что всхлипы перепускного клапана, стравливающего при сбросе газа избыточное давление на впуске в атмосферу. Вообще наддутый ЗМЗ-409 по эластичности на малых оборотах существенно превосходит атмосферник, однако прибавка тяги, видимо, вязнет в раскрутке тяжеленных колес. Так что в плотном трафике форсированный «Патриот» по ощущениям походит на обычный.

Желающему перейти на турбо надо помнить, что после переделки «Патриот» потребляет бензин с октановым числом не ниже 95 и предпочитает специальное моторное масло. Причем межсервисный интервал рекомендуют сократить в два раза — до 7500 км

Но чем свободнее становится дорога, тем сложнее шинно-дисковым кандалам сдерживать порыв турбированного УАЗа. Если атмосферный ЗМЗ-409 крутить выше 3000 — 3500 об/мин особого смысла нет, то для водителя желтого дьявола с этой отметки на тахометре веселье только начинается. В этом смысле ульяновский вездеход под допингом напомнил олдскульные «Хонды» с системой VTEC, у которых под капотом словно уживались два двигателя. Здесь тоже заметен уверенный подхват, не стихающий аж до отсечки. Пусть не всем настройки наддува по типу «вкл/выкл» покажутся удобными, но в эпоху экологической истерии, заставляющей мотористов предельно сглаживать переходные режимы, столь колючий характер воспринимается милым приветом из лампового прошлого.

Как колеса превращаются в секунды

А теперь вешаем на стекло прибор Racelogic, заменив эмоции объективными цифрами. В лучшей попытке разгона 0-100 турбированный «Патриот» на 20-дюймовых колесах, с одним человеком внутри и путевым скарбом в багажнике показал 12,7 с. Слабовато? Да, с кроссоверами тягаться даже злой УАЗ не в состоянии. Другой вопрос, надо ли ему мчать быстрее с учетом рамной основы и кондовой ходовой на неразрезных мостах? К тому же в такой конфигурации «Патриот» все равно уделывает заводскую машину с новым 150-сильным ЗМЗ Pro, а если хочется ездить проворнее, то следует поработать с колесами и нагрузкой. Опыт владельца показывает, что каждый дюйм диаметра прибавляет ко времени разгона порядка секунды. А в нашем тесте даже не слишком увесистый пассажир ухудшил результат на полсекунды.

P.S. Благодарим Виктора Берченко за предоставленный автомобиль.

Турбина (турбонаддув) двигателя УАЗ

Расчетная мощность – 195 л.с. на 5.000 об./мин. Выстроено 3 мотора. Замеры на щите пока не проводились.

Установка turbiny (турбонаддува) 0.5 бар на УАЗ с механическим и электрическим дросселем. Наращивает мощность и вращающий момент штатного мотора без понижения ресурса, благодаря правильной настройке прошивки контроллера (ЭБУ, мозгов УАЗ).

Во время загрузки произошла ошибка.

Турбокомпрессор УАЗ PATRIOT двиг

Спасибо, за внимание к проекту. Совместно мы создадим движком.рф лучше. После исправления некорректностей мы отправим для вас письмо, где поведаем об конфигурациях

Количество для заказа позиции

должно быть кратно

Турбина на патриот цена

Приветствую тебя дорогой читатель! Как я уже писал в предшествующей статье о УАЗе Турбо от Виктора Берченко, в этом материале я попробую разобрать математику процесса.

фото снимок экрана с канала Виктора Берченко на YouTube

УАЗ Патриот оснастили турбокомплектом

Сотрудники одной из российских тюнинговых компаний (г. Щербинка) разработали и выпустили уникальный турбокомплект, который предназначен специально для русского джипа УАЗ Патриот под капотом которого размещается движок ЗМЗ-409. Данный набор поможет показывать автомобилю лучшую динамику (разгон до первой «сотки» будет происходить всего только за 10 секунд).

Любопытно, что тюнеры сделали сразу несколько турбокитов. Самый «примитивный» турбокит содержит в себе перепрошивку блока управления, также установку специального компрессора с индексом GT28. В конечном итоге мощность 2,7-литровой силовой установки растет до 180-200 лошадок при стандартной отдаче в 137 л.с. Установка такового комплекта тюнерами обойдется в 100 тыс. рублей.

Устройство

• турбина ТД04Нl (неоригинал);
• форсунки БОШ 440 сс;
• доработка системы вентиляции картера (чтобы избежать попадания наддувного воздуха в мотор);
• Катализатор — удаляется;
• ЭБУ и прошивка — IPAC4 с последующей настройкой на диностенде;
• все функции бортовой электроники СОХРАНЯЮТСЯ;

Видео

https://youtube.com/watch?v=-PU4ipnQ8hw%3Ffeature%3Doembed%26wmode%3Dopaque

Спецификация

• давление наддува — 1 бар;
• мощность (моторная) — 210 л.с.;
• крутящий момент — 423 Нм при 2.400 об./мин;
• топливо — бензин не ниже А95;
