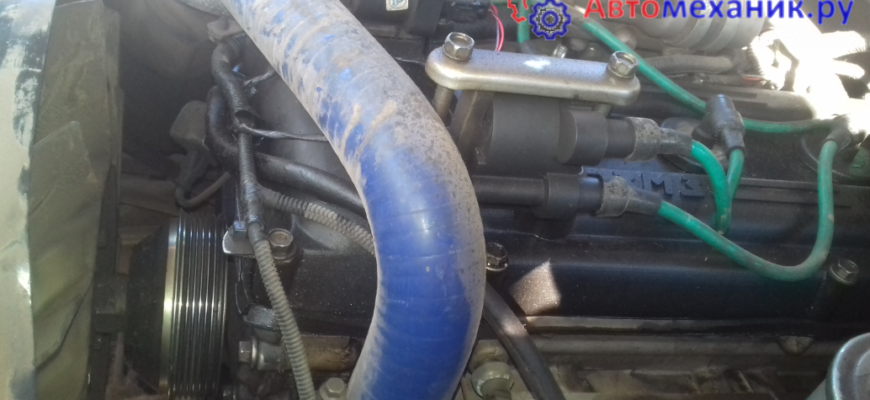

Как подтянуть ремень ГУР УАЗ боль 409?

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

• Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
• Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
• Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
• Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
• Выпрямительный мост состоит из 6 диодов.

Замена ремня генератора УАЗ

Замена ремня генератора УАЗ с 409 двигателем процесс достаточно трудоёмкий. Особенно если такой двигатель установлен а УАЗ 39099 (буханка). Очень тяжело подобраться к шкивам и натяжителям ремней. Мало места для того чтобы свободно просунуть руку. Поэтому терпение это главное чем необходимо запастись при замене ремней.

Проверка и регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления

Вам потребуются: два ключа «на 10», ключ «на 17».

1. Ослабьте два болта крепления насоса гидроусилителя рулевого управления.

2. Регулировочным болтом отрегулируйте натяжение ремня.

Рис. 4.3. Проверка прогиба ремня привода вспомогательных агрегатов

3. Добейтесь прогиба ремня привода вентилятора и насоса гидроусилителя рулевого управления, равного 10–15 мм (рис. 4.3), при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивами вентилятора и насоса гидроусилителя рулевого управления.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

4. Затяните болты крепления насоса гидроусилителя рулевого управления.

Видео про «Проверка и регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления» для УАЗ 3163

УАЗ Патриот. Натяжка ремня навесного оборудования.

Замена роликов двигателя ЗМЗ УАЗ Патриот с кондиционером

змз 409 ремень привода гур уаз патриот

Проверка и натяжение ремней приводов агрегатов УАЗ Патриот

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

После регулировки, затягиваем болт крепления натяжного ролика.

Проверка и регулировка ремня привода вентилятора и насоса ГУР

Правильная регулировка ремня влияет на срок службы его.

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР

Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

Ослабляем два болта крепления насоса к кронштейну

Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.

После этого затягиваем болты крепления

На некоторых автомобилях гидроусилитель руля не устанавливается

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

Вращаем, натяжной болт и регулируем натяжение ремня

Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.

В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне.

В случае заедания, заменяется механизм натяжения ремня.

Неисправности и ремонт

• Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
• Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
• Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
• Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

Замена ремня генератора и гура. ЗМЗ 409 евро 3. — УАЗ Hunter, 2. 7 л. , 2012 года на DRIVE2

Мое мнение оно таково, и как правило трех Д на дороге, в отношении автомобиля у меня действует правило НМТР — » Не мешай технике работать» — по этому зная о проблеме, я стараюсь всегда быть к ней готов, но не кидаюсь менять все проблемные комплектующие в моем УАЗе, увеличивая таким образом его стоимость, и стоимость владения, и не всегда добиваясь положительного результата. По этой причине я просто имею в виду возможности выхода из строя того или иного агрегата, или узла. И имею некий запас запасных частей, который в случае неисправности можно незамедлительно инсталлировать в моего Очень черного друга. Благо что УАЗ Патриот не блещет сложностью конструкции, и действительно предполагает любой ремонт на коленке в боевых условиях, под беглым вражеским огнем (шутка), только про вражеский огонь. Остальное чистейшая правда.

Периодичность замены

Вечных ремней не существует. Можно даже допустить, что и задача создать такой ремень никогда не ставилась, в отличие от вечного двигателя. Но шутки шутками, а за целостностью ремня нужно следить, и первым признаком, что он перестаёт выполнять свои функции надлежащим образом, является появление характерного свиста из подкапотного пространства. У каждой модели автомобиля своя периодичность проверки и замены приводных ремней.

Для УАЗ «Буханка» – это ТО-6, то есть через 60 тысяч км пробега. Но на практике этот срок зависит от многих трудно учитываемых факторов и, прежде всего, условий эксплуатации транспортного средства. Поскольку «Буханка» считается грузовым автомобилем, лёгкими эти условия не назовёшь, поэтому и проверять, и менять ремень генератора УАЗ «Буханка» с двигателем 409 приходится чаще.

Сам материал, из которого изготавливаются поликлиновые ремни, растягивается мало, но зато изнашиваются его клинья, что приводит к увеличению внутренней длины окружности ремня, за счёт чего он и начинает провисать. Кроме того, резина со временем затвердевает и начинает крошиться, на ремне появляются трещины и даже порывы. Поскольку материал, из которого изготавливаются ремни, не обрабатывают специальными составами, воздействие технических жидкостей (моторное масло, бензин, антифриз) тоже вносит свою лепту в преждевременный износ изделия, уменьшая его прочностные характеристики. Также негативно воздействуют на резину мороз, приводя к её отвердению, и грязь, которая разрушает внутреннюю сторону ремня.

Проверка ГРМ

Делаем последнюю проверку: колен вал проворачиваем на два оборота, распределительный вал на один оборот. При этом сразу проверяем метки грм змз 409 внизу и с помощью штангельциркуля проверяем метки вверху. После всех проверок собираем дальше, закрываем лобовую крышку.

Затем как все собрали делаем первый запуск. Если все работает нормально, панель приборов не выдает ошибок, значит все хорошо. Автомобиль уаз патриот 409 готов к эксплуатации. Замена цепи грм на уаз патриот не требует дополнительных навыков.

После установки цепи ГРМ змз 409 делаем зачистку всех привал очных поверхностей. Затем обезжириваем все от масла.Затем всю крышку проходим герметиком и ставим ее обратно на свое место. Самое сложное поставить обратно шкиф колено вала.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Неисправность

Неисправность может быть неожиданной, а может сообщать о своем существовании заранее, по этой причине лучшая рекомендация, это просто слушайте свой автомобиль. И не стоит говорить что УАЗ это собрание звуков, разных и странных. Это не вполне так. Машину нужно не только гонять, но и обязательно прислушиваться к ней. У наездников не ходят ни УАЗы не MB G-klasse.

Проявление неисправности

Похолодание часто является катализатором поиска неисправности, и в моем случае это было именно так. Появилось легкое посвистывание, такой соловей под капотом. По звуку было принято решение что источник звука это ремень либо ролики, а значит нужно разбирать.

ДТП в России

Теперь Вы можете записаться в сервис прямо на сайте! Укажите время и приезжайте без звонка!

Натягиваем ремень насосом ГУР

В центр России пришло — таки летнее тепло, и стало насущной необходимостью использование кондиционера.

Чего уж тут казалось то необычного. Но УАЗ Патриот не был бы сам собой, если выполнил все беспрекословно. И нет, ведь не то что бы кондиционер отказался работать, вовсе нет. Но соседи по пробке были шокированы его включением в моем автомобиле. Как так спросите Вы. Да все очень просто. На холостых оборотах раздался смачный свист, соловей разбойник тихо отдыхал в сторонке. Пострадали только мои пассажиры, во избежание недовольства общественности, и сохранение моей нервной системы, было принято решение открыть окна, впустить свежую пыль дорог, и следовать до места назначения без такого блага как кондиционер.

Далее друзья как вы понимаете, речь идет об автомобиле с одним ремнем, генерации 2015 года.

И так напомню предысторию вопроса, конкретно по моему автомобилю.

Осенью был заменены обводные ролики и установлен ремень Inserk 2120, он оказался длинным и свистел вообще без кондиционера и нагрузки. Ему на замену через 300 км пробега пришел ремень Gates 2100. Который в 3 раза дороже чем inserk, xnu вовсе не означает что на столько же лучше. И он честно прошел 3000 км, и не показывал вида. Но он растянулся, и в момент увеличения нагрузки, а муфта кондиционера, это существенная нагрузка стоит сказать, дал маху и засвистел.

Вот он шкив муфты кондиционера При включении кондиционера четко просматривалось подклинивание шкива муфты, да и ремень имел достаточно большой прогиб. Но мы не ищем легких путей и я принял решение натянуть ремень единственным доступным образом, отодвиганием насоса гидроусилителя.

Ох и неудобно же все под капотом Патриота, не так чтобы совсем, но есть такой момент немного.

Замена и натяжение ремня привода вентилятора и насоса ГУР на УАЗ

Периодически проверяйте натяжение и состояние ремня привода вентилятора и насоса гидроусилителя рулевого управления, генератора и насоса системы охлаждения двигателя ЗМЗ-5143 на УАЗ-315148. Заменяйте ремни привода в случае обнаружения их повреждения или при чрезмерном растяжении.

Замена и натяжение ремней привода вентилятора и насоса гидроусилителя рулевого управления, генератора и насоса системы охлаждения двигателя ЗМЗ-5143 на УАЗ-315148.

Натяжение ремня привода вентилятора и насоса гидроусилителя рулевого управления на УАЗ-315148 производите в следующей последовательности:

Схема натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления на УАЗ-315148.

Замену приводного ремня вентилятора и насоса гидроусилителя рулевого управления на УАЗ-315148 производите в следующей последовательности:

— Ослабьте болт крепления насоса ГУР, гайку ролика и контргайку регулировочного узла. Вращая натяжной болт, ослабьте натяжение ремня. — Замените ремень и произведите его натяжение, как указано выше.

Натяжение и замена ремня генератора и насоса системы охлаждения на УАЗ-315148.

Натяжение приводного ремня генератора и насоса системы охлаждения производите в следующем порядке:

— Ослабьте болт крепления натяжного ролика. Закручивая болт, перемещающий ролик, установите натяжной ролик в положение, обеспечивающее требуемое натяжение ремня привода. — Проверку натяжения ремня производите путем приложения нагрузки 8 кгс посередине между шкивами генератора и водяного насоса, при этом прогиб ремня должен быть 13-15 мм. — Затяните болт крепления натяжного ролика на оси.

Схема натяжения ремня привода генератора и насоса системы охлаждения на УАЗ-315148.

Замену приводного ремня генератора и насоса системы охлаждения на УАЗ-315148 производите в следующей последовательности:

— Снимите ремень привода вентилятора и насоса гидроусилителя рулевого управления. — Снимите верхний и нижний кожухи ремня привода ТНВД. — Снимите ремень привода ТНВД. — Ослабьте болт крепления натяжного ролика на оси. — Выкручивая болт перемещения натяжного ролика, ослабьте натяжение ремня. — Замените ремень и произведите его натяжение, как указано выше. — Затяните болт крепления натяжного ролика на оси и установите ремень привода ТНВД и кожухи ремня привода ТНВД. — Установите ремень привода вентилятора и насоса гидроусилителя рулевого управления и произведите его натяжение.

Ролики ремней и натяжка ремня

Внедорожник УАЗ Патриот в своей конструкции имеет такие изделия, как натяжные ролики ремней. Они предназначены для того, чтобы осуществлять натяжения ремня привода агрегатов. В процессе эксплуатации каждая деталь рано или поздно выходит из строя, особенно если не уделяется ей должного внимания. Сегодня же мы рассмотрим, как заменить ролики на Патриоте, а также, как проводится натяжка ремня.

Ремень приводит в действие следующие агрегаты:

• Генератор.
• Водяной насос.
• Шкив коленчатого вала.
• Компрессор кондиционера (на моделях с кондиционером). Если авто не оснащается кондиционером, тогда имеется натяжной шкив.
• Насос ГУРа.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

• Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
• Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
• После этого появляется доступ для замены верхней детали.
• Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
• После удаления верхнего ролика, можно увидеть расположение нижнего.
• Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Так производится регулировка на авто с кондиционером

• При помощи регулировочной планки.
• Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

• Ослабляется затяжка крепления генератора.
• Проворачивается регулировочный болт вправо и отводится генератор от блока.
• Проверяется и выставляется натяжка приводного устройства.
• В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

• шкив генератора.
• привод водяного насоса.
• болт перемещения натяжного ролика, с помощью которого производится регулировка.
• приводной элемент.
• шкив коленвала.
• натяжной ролик.
• болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

• 1 ремень 6РК2100;
• вариант с двумя ремнями: 6РК1275 – привод вентилятора;6РК1220 – привод генератора;6РК1275 – привод генератора;6РК1238 – привод ГУР/вентилятор.ПроверкаПроверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.Проводится визуальный осмотр механизмов и их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.VESKO-TRANS.RUКак Натянуть Ремень Генератора На Змз 409Выкрутить болт 1, затянув на два-три оборота.При отсоединенном регулировочном болте 2 ослабьте натяжение ремня и снимите его.При наличии трещин, резиновых пучков, разрывов, грязи между ребрами и т. Д. Замените ремень.Если есть грязь или повреждение, очистите или замените шкивы.Если вам нужно снять натяжитель, открутите три болта 3, каждый из которых облегчает отвинчивание болта под роликом и перемещение ролика вверх.1. Поместите ремень на шкив коленвала.2. Установите ремень на шкивы водяного насоса и генератора.3. Затем пристегните натяжной ролик.После прикрепления ремня отрегулируйте натяжение ремня.При правильно отрегулированном натяжении ремень должен изгибаться на 15 мм с усилием 8 кгс в центре между шкивами генератора и водяным насосом.Натяжение ремня регулируется движением натяжного ролика.1. Отверните болт 1.Поверните или открутите болт 2, чтобы отрегулировать натяжение ремня. Затянуть болт 1.2. Проверьте прогиб ремня.Тщательно на фотографиях:Замена и регулировка натяжения приводного ремняС помощью гаечного ключа «12» ослабляем стяжной болт крепления натяжного ролика (радиатор двигателя снят для наглядности).Ослабьте натяжение ремня, повернув ключ «10» против часовой стрелки.Снимите ремень со шкивовУстановите новый ремень.Поворачивая болт натяжного ролика, мы достигаем отклонения ленты на 15 мм под нагрузкой 8 кгс, приложенной в центре горизонтальной ветви привода (между шкивами генератора и насоса).Затянуть натяжной ролик.Замена натяжного ролика и механизма натяжения приводного ремняОслабьте натяжение приводного ремня.Полностью выворачиваем болт крепления натяжного шкиваСнимите шкив с оси натяжителя.При необходимости открутите три крепежных болта натяжителя с помощью гаечного ключа или головки «12».Снять крепление натяжителя с двигателяУстановите натяжитель и шкив на двигатель в обратном порядке, затем затяните ремень.
• 6РК1275 – привод вентилятора;
• 6РК1220 – привод генератора;
• 6РК1275 – привод генератора;
• 6РК1238 – привод ГУР/вентилятор.

Как поменять ремень на уазике буханке с фото

Видео инструкция замены ремня двигателя 409 замена ремней, генератора помпы, вентилятор (вискомуфта).

Для замены ремня привода генератора и водяного насоса автомобиля уаз буханка, двигатель ЗМЗ-409 потребуются: ключи «на 10» (два), «на 17», «на 12».

Ослабьте два болта крепления держателя насоса гидроусилителя рулевого управления к кронштейну.

Вверните регулировочный болт натяжения ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения.

Используйте гибкий удлинитель воротка и головки на 10мм. Посветить фонариком за шкивом помпы, там видна шляпка этого болта.

Сдвиньте насос гидроусилителя рулевого управления в правую сторону (по направлению движения автомобиля).

Установите новый ремень в порядке, обратном снятию.

Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала.

Ослабьте на два-три оборота затяжку болта крепления натяжного ролика

Выворачивая регулировочный болт, ослабьте натяжение ремня и снимите ремень.

Установите новый ремень; вворачивая регулировочный болт натяжного ролика, добейтесь прогиба ремня 15 мм под нагрузкой 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Ремни для УАЗ

6 -количество ручейков, PK- ПолиКлиновый, 1220-длина в мм.

УАЗ-31514 (двигатель 421)

ремень ГУР 8х1150

ремень Вентилятора — 8х1030

УАЗ 3741 (двигатель 409)/ УАЗ 3151 (двигатель 409)

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука

406-1308080 — 2 штуки

2) 6РК1220 — ремень генератора

1) 6РК1275 — ремень генератора

УАЗ 3163 Патриот

Ремень 6PK 2120

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

УАЗ двигатель 409 евро-2

2- насос гидроусилителя руля

3- шкив коленвала

5- ремень ГУРа и вентилятора 6PK1235

6- ролик натяжителя 406-1308080

10- ремень генератора и помпы 6PK1220

11- муфта вязкостная

Натяжной ролик 406-1308080, 1 штука

УАЗ двигатель 409 евро-3

Ролик 4052-1308080 на автоматическом натяжителе 40624.1029010

УАЗ двигатель 409 евро-4

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик натяжителя в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

ЗМЗ-51432, Евро-3, 4

Ремень ГУР (без кондиционера) — 6РК1395Ремень ГУР и кондиционер — 6РК1693Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт.Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135- оригинал, аналог 2112-1006135 1штука.

УАЗ Хантер

Ремень привода агрегатов (помпа, генератор) -6РК1220 Ремень ГУР — 1210. Так же подходит 1220Натяжной ролик 406-1308080, 1 штука.

ЗМЗ 409 Евро-3

Ремень привода агрегатов 6РК1275

Ремень привода ГУР 6РК1195

ЗМЗ-514, евро 2

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик натяжителя, в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10

УАЗ Хантер, Буханка (двигатель 402,451)

Ремень генератора (клиновой) 1018мм,1025мм,1050мм

Замена ремня на 409 моторе с натяжителем- сущие пустяки.

Немного аккуратности и все сделано.

Комментов уже нет )))

Ну что, на спор в пиджаке/рубашке не измазавшись снять?

Ну я не завод, извини )

Кронштейн ГУР на 3 болтах.

Вот, блин, ведь правда на 3. А я когда ремень ставил 2 только увидел — видимо один центральный открутился. У меня из-за него кронштейн сало перекашивать — и ремень слетел со шкива (перед этим его изрядно измочалило, потому-то не по ручьям шел) причем все это произошло достаточно быстро — километров за 150 пробега. И вообще — на моем постоянно все что-то откручивается — то из под панели гайки с шайбами вываливаются (потом нашел откуда, но без сниятия панели закрутить их туда физически не возможно даже с помощью приспособлений). Какой болт не тронь — в 90% случаев надо дотягивать

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.
