Как изменится рама УАЗ Патриот 2017? УАЗ Патриот, 2,7 л. 2013 год на DRIVE2

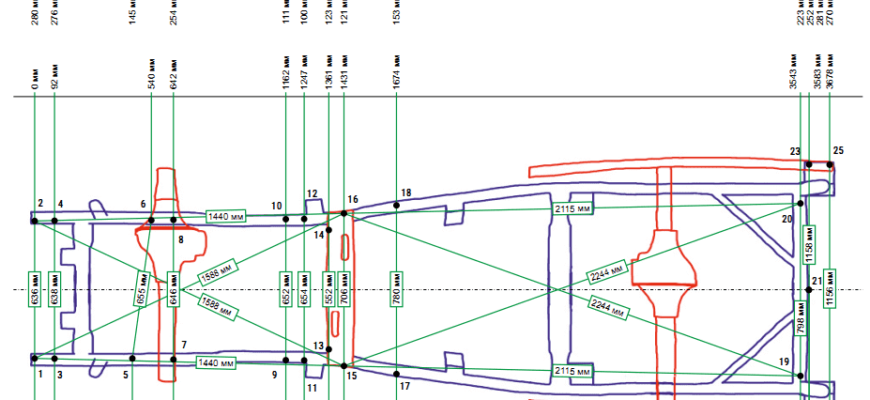

Геометрические размеры и контрольные точки кузова автомобилей УАЗ Hunter и Patriot

Содержание
Размеры УАЗ Хантер
Размеры УАЗ Патриот
Размеры УАЗ Патриот Пикап

UAZ HUNTER 315196, полный привод, 112 л.с, с 2010 г.

UAZ PATRIOT (с 2008 г.)

UAZ PATRIOT Пикап (с 2008 г)

Сборка машин завода УАЗ осуществляется на основе рамного шасси, являющегося номерным узлом. Номер рамы УАЗ Патриот, выбитый на боковой части лонжерона, используется для идентификации автомобиля при регистрации транспортного средства в ГИБДД. Поскольку металл в процессе эксплуатации гниет, рекомендуется покрыть место нанесения информации слоем антикоррозионной защиты.

Рама на УАЗ Патриот.

UPD: драйв качество фоток ужал, закачал на яндексдиск Уаз патриот, рама с подвескойРама, уаз патриот

В своё время гуглил и не мог очень долго найти размеры рамы, кругом были только фото плохого качества, где цифр не разобрать.А тут еще нашел отрисовку подвески передней и задней: совместил их воедино.

Рама уаз патриот, высокое разрешение, с подвеской

Рама уаз патриот, оригинал

Теперь можно проектировать, что душе угодно 🙂

Цена вопроса: 0 ₽
Пробег: 44 500 км

Я езжу на УАЗ Patriot

Забрал себе, Вячеславу покажу)))

кул. таки лучше в векторе такое выкладывать, або е

Я езжу на KIA Sportage (3G)

Как это поможет простому обывателю?)))))

после парковки в дерево — геометрию проверить рамыну или запроектировать обвес какой

Значение точных конструкторских размеров очень важно для такой сборки как кузов. Ведь от симметричности кузова, от его заложенных размеров или отклонений от них, будет зависеть поведение автомобиля на дороге. Кроме управляемости размеры кузова влияют и на эксплуатационные качества машины. Так, при отклонении размеров от заданных, возможно тугое открывание или закрывание люков, дверей, капота.

В этой статье мы приведем основные конструкторские, контрольные размеры для некоторых элементов кузова УАЗ Патриот. Знание подобных размеров очень важно при проведении кузовных работ, во время совмещения и выставления деталей во время ремонта.

Есть в наличии

Варианты доставки

• Самовывоз со склада
• Доставка по России
  от 200 руб.
  — СДЭК — ПЭК — Энергия
  — Деловые линии ЖелдорЭкспедиция

Как заказать?

Как оплатить?

Возможно изготовление рамы под заказ с Вашим оригинальным ВИН номером.
Рама для автомобиля УАЗ Патриот Пикап 4,87 м

Вы можете купить Рама УАЗ Патриот Пикап 4,87 м по цене:
У нас большой ассортимент оригинальных запасных частей для автомобилей УАЗ.Осуществляем доставку по всей России. Для покупки необходимо добавить Рама УАЗ Патриот Пикап 4,87 м 2363-20-2801010-10 в корзину и оформить заказ.

Поделиться в соцсетях

Всем трям и здравия!

Месяца два бродил в раздумьях о том, что в раме что-то поменяли. Встретился со слухом, что добавили поперечин для жесткости рамы.

Вот фоточки. Также есть фоточки тех интересующих четырех опор сзадней части: больная тема.Надо как-то купить где-то недостающие эти части.

Ну а раму надо отдать спецам, чтобы рассчитали где каких элементов добавить для надежности, не опираясь на вес и цену изделия.

Видимо бак крепят к ним. Как на раме отразится? Станет ли прочнее?Непонятно.

Вот для повышения кругозора

не ради срача, а ради информации.

Кажется с виду всё одно и тоже

Ну только сзади рама квадратом, а не профилем П.Спереди видно, что рама сделана для деформации и въезда переда при аварии

пост скуки. мало ли кто тоже ищет по поиску раму новую, как выглядит

вот хайлюкс. похоже на патриот, тоже сзади мало что есть

• Рама для а/м Патриот (с 2018г., 1 б/б, АВS-9, ESP, РК DYMOS, DIVGI WARNER)
• Рама для а/м УАЗ ПРОФИ (двойная кабина)

  Подробнее

• Рама УАЗ 2360 (Карго) 4,87 м
• Рама УАЗ 2360 (Карго) с 2015г
• Рама УАЗ Патриот без АБС
• Рама УАЗ Патриот Пикап 2015г. под АБС-9 РК “Даймос” под 2 бб
• Рама УАЗ Патриот Пикап 4,87 м
• Рама УАЗ Патриот с 2014г. Евро-4 с АБС, 2 б/бака
• Рама УАЗ Патриот с 2017г. 1 б/бак. РК Даймос
• Рама УАЗ Патриот с АБС-8, РК механическая
• Рама УАЗ ПРОФИ (без АБС)
• Рама УАЗ ПРОФИ (с АБС)

• Замок зажигания 23.3704, 452, УМЗ-4213 (инжектор)
• Крыльчатка отопителя УАЗ н/о (большая) 469/452
• Молдинги УАЗ 469/Хантер. Узкие, 4 детали (АБС пластик)
• Подшипник 977907 (рулевой)
• Прокладка коллектора и турбокомпрессора ЗМЗ-51432.10 (Е-4)

  Подробнее

• Рамка (конечная) для клавиш Pro-Knopka
• Усилитель заднего бампера Патриот под механизм калитки запаски (рестайлинг)

  Подробнее

Размеры кузова — один из важнейших параметров при выборе машины. Чем больше машина, тем сложнее она в управлении в современном городе, однако и безопасней. Габаритные размеры УАЗ Патриот определяются по трём величинам: длина кузова, ширина кузова и высота кузова. Как правило длину измеряют от наиболее выдающегося вперёд места переднего бампера до самого удалённого места заднего бампера. Ширину кузова мерят в самом широком месте: как правило это либо колёсные арки, либо центральные стойки кузова. А вот с высотой не всё так просто: её мерят от земли до крыши автомобиля; высота рейлингов в общую высоту кузова не входит.

Габаритные размеры УАЗ Патриот от 4700 x 1953 x 1910 до 4785 x 1900 x 2050 мм, а масса от 2000 до 2205 кг.

Размеры УАЗ Патриот 3-й рестайлинг 2016, джип/suv 5 дв. , 1 поколение, УАЗ-3163

Размеры УАЗ Патриот 2-й рестайлинг 2014, джип/suv 5 дв. , 1 поколение, УАЗ-3163

Размеры УАЗ Патриот рестайлинг 2012, джип/suv 5 дв. , 1 поколение, УАЗ-3163

Размеры УАЗ Патриот 2005, джип/suv 5 дв. , 1 поколение, УАЗ-3163

• Особенности конструкцииОсобенности техобслуживанияНомер рамыРемонтные работыРама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.Ремонт рамы Уаз Патриот.Правка и рихтовка рамы Уаз Патриот.Сварка трещин рамы Уаз Патриот.Ремонт заклепочных соединений рамы Уаз Патриот.
• Особенности техобслуживания
• Номер рамы
• Ремонтные работыРама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.Ремонт рамы Уаз Патриот.Правка и рихтовка рамы Уаз Патриот.Сварка трещин рамы Уаз Патриот.Ремонт заклепочных соединений рамы Уаз Патриот.
• Рама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.Ремонт рамы Уаз Патриот.Правка и рихтовка рамы Уаз Патриот.Сварка трещин рамы Уаз Патриот.Ремонт заклепочных соединений рамы Уаз Патриот.
• Рама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.
• Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.
• Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.
• Ремонт рамы Уаз Патриот.
• Правка и рихтовка рамы Уаз Патриот.
• Сварка трещин рамы Уаз Патриот.
• Ремонт заклепочных соединений рамы Уаз Патриот.

наличие в магазинах:
База: нет

Рама Уаз Патриот стальная, сварная, состоит из двух лонжеронов коробчатого переменного сечения, соединенных между собой поперечинами. Для облегчения снятия и установки коробки передач с раздаточной коробкой в сборе, вторая спереди поперечина крепится к кронштейнам рамы болтами, по четыре с каждой стороны. Остальные поперечины рамы приварены к лонжеронам сваркой. К лонжеронам рамы Уаз Патриот крепятся кронштейны рессор, амортизаторов, опор силового агрегата и крепления кузова. В передней и задней частях рама Уаз Патриот оборудована буксирными проушинами, предназначенными для кратковременной буксировки автомобиля. В передней части рамы имеются дополнительные проушины предназначенные для крепления автомобиля при его перевозке на эвакуаторе. Для буксировки прицепа на раму Уаз Патриот возможна установка тягово-сцепного устройства шарового типа.

Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году. В 2016 году рама Уаз Патриот подверглась модернизации и была усилена. На нее были установлены дополнительные поперечины, которые повысили жесткость рамы, снизили вибрации при движении автомобиля по пересеченной местности и позволили дополнительно закрепить подвесное оборудование. Кроме того, вместо кронштейнов, которые были предназначены для защиты кузова от смещение во время аварии, рама Уаз Патриот была оборудована дополнительными кронштейнами крепления кузова к раме. Это позволило увеличить на 20% надежность и жесткость всей конструкции в целом, снизило шумы и вибрации передающиеся на кузов во время движения автомобиля и повысило акустический комфорт.

Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля. В процессе эксплуатации автомобиля, рама Уаз Патриот особого ухода не требует. Ее техническое обслуживание заключается в периодической очистке от грязи и проверке внешним осмотром состояния лонжеронов, поперечин, кронштейнов, а также сварных, заклепочных и болтовых соединений. При очередном техническом обслуживании надо проверить и при необходимости подтянуть болты крепления переднего бампера, брызговиков двигателя, съемной поперечины и заднего бампера. Очень важно следить за состоянием окрашенной поверхности рамы и своевременно подкрашивать места, где нарушен слой краски.

Основой каждого настоящего внедорожника является такое устройство, как рама. Для каждой модели автомобиля конструкция рам различается не только внешним видом, но и способом изготовления. Что же представляет собой рама внедорожника УАЗ Патриот и каковы ее особенности, рассмотрим подробнее.

Дебют первого российского внедорожника, который смог на равных конкурировать с японским и американским производителем, состоялся в 2008 году. За десять лет концепция не претерпела кардинальных изменений, габариты УАЗ Патриот обновлялись каждый год, но это нельзя назвать полным рестайлингом автомобиля.

В модельном ряду появились такие образцы, как УАЗ Cargo — грузопассажирский вариант с двухместной кабиной. Через несколько лет был выпущен УАЗ Pickup, полноразмерный четырехдверный пикап, который имел большие размеры, чем первая модель.

В модельном ряду УАЗ Патриот присутствуют такие модификации:

• Patriot Sport, установленный на меньшую колесную базу и имеющий небольшой объем багажника.
• Трофи, Арктик – модели выпускались ограниченной серией.

В 2013 г. Патриот получил последнее обновление и с тех пор производится в прежней комплектации и габаритах.

УАЗ Патриот — современный автомобиль, полностью адаптированный к экстремальному климату и агрессивному вождению. В концепции предусмотрен большой дорожный просвет для всех модификаций, рамная конструкция, полный привод. Патриот Отличают габариты кузова, которые привлекают своими сбалансированными размерами.

Стандартные размеры кузова УАЗ в базовой модельной комплектации 2013 года:

• высота – 191 см;
• ширина – 208,4 см;
• длина – 465 см (с 2015 года увеличена до 479 см);
• вес – 2125 кг (с дизельным двигателем 2166 кг);
• допустимый вес груза 600 кг;
• объем багажника – 2450 л (при сложенных сидениях второго ряда).

Колесный просвет увеличен до 28 см за счет установки колес большего диаметра, чем предполагает заводская комплектация. Стандартный дорожный просвет – 21 см. При такой оснащенности машина легко преодолевает топи глубиной 0,5 м. Ширина колесной базы 160 см. Это позволяет автомобилю демонстрировать хорошие параметры скорости и сцепления с дорогой.

Усиленная подвеска обеспечивает внедорожнику Патриот грузоподъемность до 1000 кг.

Технические характеристики и габариты УАЗ Патриот пикап немного больше, чем у внедорожника благодаря увеличенной колесной базе. Этим обеспечивается больший угол поворота при одинаковом клиренсе – 21 см. Габариты УАЗ пикап:

• высота – 195,5 см;
• ширина – 195,5 см;
• длина – 512,5 см;
• вес – от 2137 кг (с дизельным силовым блоком 2154 кг);
• максимальный вес груза – 750 кг.

При усиленных рессорах, которые предлагает автомобильный завод для заказных версий авто, грузоподъемность Патриот пикап увеличивается до 1,5 тонны, предлагаются тенты, кунги, крышки багажника под цвет авто.

Большие размеры УАЗ Патриот хорошо ощущаются в салоне автомобиля. Это отличает внедорожник от японских кроссоверов, в которых пассажиры заднего ряда не могут ездить с комфортом. Длина салона позволили установить между передними сидениями дополнительный бардачок – бокс для мелких вещей. Переднее и задние сидения пассажира можно регулировать под себя – увеличивать или уменьшать расстояние по длине, менять наклон спинки.

В модификации пикап Patriot предусмотрено только два передних сидения: габаритные размеры автомобиля планировались для перевозки объемных грузов.

Нареканием европейских экспертов на размеры салона стал только небольшой дверной проем Патриота в любой модификации любого года. При достаточной высоте двери ширина проема 93,4 см. Для справки: ширина дверного проема Jeep Cherokee от 88 см.

Где находится номер рамы

Для изготовления несущей рамы на УАЗ Патриот используется высокопрочная сталь. Конструкция зафиксирована дуговой сваркой и состоит из двух лонжеронов, соединенных поперечинами. Кронштейны с неподвижными рессорами крепятся на раму с помощью болтового соединения.

Вторым техническим параметром после номера двигателя считается номер кузова, который находится у заднего колеса, справа. Согласно правилам, номер должен быть выбит специнструментом или вытравлен специальным раствором.

Часто с конвейера автозавода, автомобили УАЗ Патриот выпускаются с номером кузова, который нанесен краской! Со временем краска слезет и рама окажется без номера.

Автовладельцу запрещается самостоятельно маркировать узлы и агрегаты в автомобиле, поэтому следует обратиться к официальным дилерам предприятия или непосредственно на завод для получения маркировки кузова согласно правилам комплектации.

Рама Уаз Патриот, устройство, размеры, обслуживание и ремонт рамы, изменение конструкции рамы Уаз Патриот в 2016 году, каталожные номера узлов и деталей рамы Уаз Патриот.

Размеры рамы Уаз Патриот.

Изменение конструкции рамы Уаз Патриот после модернизации автомобиля в 2016 году.

Техническое обслуживание рамы Уаз Патриот во время эксплуатации автомобиля.

При систематических перегрузках во время эксплуатации Уаз Патриот на бездорожье или в случае аварии, в некоторых местах рамы могут появиться перекосы, изгибы, трещины и другие повреждения, требующие ее ремонта. Также возможно ослабление соединения кронштейнов рессор. Перед ремонтом рама Уаз Патриот очищается от грязи и тщательно осматривается, с целью выявления всех повреждений.

Перекосы и трещины в деталях рамы устраняются правкой и сваркой, в отдельных случаях при помощи установки усилителей в местах неисправности. После ремонта необходимо произвести подкраску обнаруженных дефектов лакокрасочного покрытия рамы.

Правка и рихтовка рамы Уаз Патриот.

Рама Уаз Патриот правится и рихтуется в холодном состоянии, основываясь на ее исходных размерах. После правки разность между диагональными размерами рамы не должна превышать 5 мм. Также после правки рамы необходимо проверить перпендикулярность оси кронштейнов рессор к вертикальной плоскости рамы и правильность прилегания картера рулевого механизма к лонжерону.

Сварка трещин рамы Уаз Патриот.

Трещины в деталях рамы завариваются электродуговой сваркой. Перед сваркой с кромок трещин снимаются фаски под углом 60 градусов. При наличии на лонжеронах и поперечинах трещин большой длины, на раму дополнительно приваривается усилитель, наложенный на заваренный участок. Усилитель плотно подгоняется к поверхности поврежденного участка. Сварной шов трещины перед приваркой усилителя зачищается заподлицо с поверхностью.

Усилитель к раме Уаз Патриот можно приваривать как изнутри, так и снаружи, в зависимости от места расположения трещины и удобства выполнения работ. Не рекомендуется приваривать усилитель сварным швом, проходящим поперек лонжерона, особенно в вертикальном направлении, так как такой шов ослабляет раму и создает предпосылки для ее поломки в этом месте. Для большей прочности рамы и сварного шва желательно делать его под углом в 45 градусов.

Ремонт заклепочных соединений рамы Уаз Патриот.

Надежность заклепочных соединений рамы Уаз Патриот проверяется постукиванием по ним молотком. У ослабнувших заклепок при постукивании появляется дребезжащий звук. При обнаружении ослабления заклепочного соединения кронштейнов рессор, ослабшие заклепки срубаются и заменяются на новые. При этом отверстия под заклепки рассверливаются и взамен старых устанавливаются заклепки большего диаметра.

Перед заменой заклепок в усилителе лонжерона напротив кронштейна вырезается технологическое окно для доступа к заклепкам с внутренней стороны. После приклепки окно заваривается. Прилегание головки заклепки к поверхности детали должно быть полным. При невозможности ремонта заклепочного соединения заклепки можно заменить болтами с гайками.

Устройство кузова УАЗ Патриот, его размеры, обслуживание и ремонт, изменение конструкции кузова УАЗ Патриот в 2016 году, каталожные номера узлов и деталей кузова Уаз Патриот.

• Устройство кузова УАЗ Патриот, его размеры, обслуживание и ремонт, изменение конструкции кузова УАЗ Патриот в 2016 году, каталожные номера узлов и деталей кузова Уаз Патриот.Устройство кузова УАЗ Патриот, его размеры, обслуживание и ремонт, изменение конструкции кузова УАЗ Патриот в 2016 году, каталожные номера узлов и деталей кузова УАЗ Патриот.
• Устройство кузова УАЗ Патриот, его размеры, обслуживание и ремонт, изменение конструкции кузова УАЗ Патриот в 2016 году, каталожные номера узлов и деталей кузова УАЗ Патриот.

У кузова УАЗ Патриот цельнометаллическая пятидверная конструкция. Кузов имеет вибро и шумоизоляцию, формованные обивки дверей, боковин, стоек, крыши, ковровое покрытие пола, мягкую панель приборов, декоративные накладки по боковой части кузова, передние и задние бампера.

Каркас кузова включает в себя основание, боковины и крышу, соединенные между собой электросваркой, точечной, шовной и дуговой. Кузов УАЗ Патриот с оперением в сборе крепится к раме болтами через резиновые втулки (подушки) двойного действия. Крепление кузова автомобиля к раме осуществляется в 10 точках. Кроме того, имеются две опорные и две упорные точки, расположенные на поперечине рамы в зоне заднего пола кузова.

Основные размеры кузова УАЗ Патриот выпуска после 2007 года.

Основные размеры кузова УАЗ Патриот выпуска после 2016 года.

Места крепления кузова УАЗ Патриот к раме, основные размеры, порядок затяжки гаек болтов крепления кузова.

При установке кузова на раму автомобиля следите за правильностью расположения резиновых подушек в отверстиях рамы и наличием распорных втулок. Гайки болтов крепления кузова затяните до отказа (до упора шайбы подушки в распорную втулку) и закрепите контргайками. На рисунке выше цифрами большего размера дан порядок затяжки гаек болтов крепления кузова.

Основные линейные размеры проемов боковых дверей и окна боковины кузова УАЗ Патриот.

Основные линейные размеры проема лобового ветрового окна кузова Уаз Патриот.

Ремонтные работы

Ремонтные работы выполняются в случае деформации элементов рамы или перекоса конструкции. Дефекты возникают в результате столкновений с неподвижными объектами или другими автомобилями, а также при движении груженого транспортного средства в условиях тяжелого бездорожья.

Перед началом проведения восстановительных работ с машины снимается кузов, производится очистка элементов рамы от грязи и следов коррозии. Первичный визуальный осмотр позволяет определить состояние кронштейнов рессор и силовых элементов рамы.

Обнаруженные трещины заделываются электродуговой сваркой. Линия разлома предварительно обрабатывается специальным инструментом, обеспечивающим снятие кромок под углом 60°. Завод-изготовитель допускает установку усилительных пластин в зонах поломки лонжеронов. Элементы размещаются снаружи или внутри, необходимо обеспечить плотный контакт между лонжероном и стальной усилительной пластиной.

Шов выполняется под углом 45° к вертикальной проекции лонжерона. При вертикальной или горизонтальной сварке повышается риск разлома лонжерона при дальнейшей эксплуатации. После завершения ремонта сварные швы зачищаются от окалины, производится нанесение грунта и лакокрасочного покрытия.

Вытянутые или поломанные заклепки подлежат замене, допускается установка деталей с увеличенным диаметром стержня (используется в случае разбитых посадочных мест). Для установки крепежных элементов увеличенного размера требуется рассверлить посадочные каналы и прорезать дополнительные окна.

Допускается заменить заклепки на болты соответствующего диаметра, под гайки обязательно устанавливаются пружинные шайбы, предотвращающие самопроизвольное отворачивание резьбового соединения.

При изготовлении на заводе соблюдаются геометрические размеры и параллельность поверхностей основания, допустимый перекос углов по высоте по диагонали рамы не превышает 5 мм. При деформации рамы нарушается взаимное расположение агрегатов и кузова, приводящее к ускоренному износу компонентов.

При проведении восстановительных работ требуется выдержать геометрические параметры, заложенные изготовителем. Дополнительно проверяется перпендикулярность осей пальцев рессор к боковой поверхности лонжеронов.

Особенности конструкции

Рама внедорожного автомобиля Patriot представляет собой замкнутую конструкцию лестничной схемы, собранную из фасонных стальных лонжеронов и пустотелых поперечин. Детали соединяются электродуговой сваркой (кроме балки мотора). На элементах расположены точки крепления агрегатов трансмиссии, двигателя и кузова.

На задней поперечине крепится буксировочное приспособление, снабженное пружинным демпфером. От состояния и жесткости рамного основания зависят характеристики машины, а также пригодность транспортного средства к эксплуатации.

Фронтальная поперечина, используемая для крепления опор силового агрегата, выполнена съемной. Узел упрощает процедуру демонтажа и обратной установки двигателя. Для крепления подушек мотора к поперечине приварены кронштейны с усилителями. На боковой части лонжеронов прикреплены опоры рессор и амортизаторов переднего и заднего мостов.

На передней части рамного основания предусмотрены точки крепления отражательных щитков, снижающих заливание моторного отсека потоками грязи при движении по бездорожью.

В 2016 году проведена доработка рамы, позволившая повысить жесткость узла. В конструкцию введены дополнительные поперечины, для повышения прочности при авариях изменена схема крепления кузова к раме. Для предотвращения продольного смещения кузова при ударе используются специальные стальные кронштейны.

Номер рамы на Патриот

На боковине рамы (со стороны заднего правого колеса) выбито номерное обозначение, которое заносилось в паспорт автомобиля. Зона нанесения информации подвержена заливанию водой и грязью, вызывающей коррозию. При выпуске с завода рама покрывается краской, которая не обеспечивает защиты изделия.

Для предотвращения коррозии рекомендуется покрыть участок рамы с информационным текстом антикоррозионным составом. Машины 2019 модельного года не имеют идентификационного кода на раме, в ПТС вносится отметка об отсутствии информации.

Номер кузова наносился на автомобили, выпущенные до июня 2016 г. Информация находится на передней рамке кузова, расположенной в моторном отсеке перед радиатором. С июня 2016 года завод отказался от маркировки кузова, в ПТС указывается только идентификационный код транспортного средства.

Информация набита на моторном щите и указана на дополнительной наклейке, находящейся на центральной стойке кузова (в дверном проеме).

Номерное обозначение рамы на УАЗ Патриот.

Дополнительной идентификационной информацией является номер двигателя, который располагается на левой поверхности блока цилиндров. Для нанесения маркировки используется специальная площадка, обработанная в заводских условиях фрезой. В маркировке указывается дополнительная информация – модель двигателя, код производственной площадки, вариант комплектации.

Рама на внедорожнике представляет собой стальное основание, на котором располагается кузов, крепится подвеска и двигатель. Данный элемент является ключевым и поэтому от его исправности зависит общее техническое состояние автомобиля. Представляет собой изделие два продольных лонжерона, которые соединяются между собой с помощью поперечин. Поперечины представляют собой стальные пустотелые трубы, приваренные к лонжеронам с помощью сварных швов. Но приварены не все поперечины, а только три. Поперечина, располагающаяся в передней части рамы, является съемной, благодаря чему обеспечивается удобное снятие двигателя или его установка. Эта поперечина крепится к лонжеронам, в которых имеются специальные приваренные кронштейны.

Все кронштейны приварены к лонжеронам с помощью дуговой сварки. Исключение только составляют кронштейны, к которым крепятся концы неподвижных рессор. Эти кронштейны монтируются к лонжеронам с помощью специальных заклепок. Передний бампер на автомобиле УАЗ Патриот крепится к передней части лонжеронов с помощью шести болтовых соединений. К лонжеронам в передней части крепятся и стальные буксировочные крюки. Ниже представлен чертеж рамы внедорожника УАЗ Патриот.

Чертеж рамы отображает конструкцию устройства, а также места расположения поперечин. Лонжероны называют еще траверсами, которые выполняют главную конструктивную функцию. Такой чертеж рамы может понадобиться в случае, если устройство было повреждено и требуется его ремонт. О ремонте поговорим немного позже, а пока следует заметить, что чертеж обязательно должен иметь размеры. Чертеж, изображенный на фото выше, отображает общую конструкцию рамы внедорожника УАЗ Патриот. На фото ниже представлен чертеж рамы внедорожника УАЗ Патриот оригинал, на котором указаны размеры. Эти размеры очень важны, когда требуется проведение ремонтных работ.

Чертеж отображает все особенности конструкции изделия, на котором указаны места расположения поперечин, а также крепления брызговика двигателя и кронштейнов неподвижных рессор. Чертеж рамы внедорожника УАЗ Патриот является залогом к проведению ремонтных работ. Любые переделки, доработки и переработка рамы запрещается, если после этого изделие не проходит испытания и изменения не вносятся в ПТС.

Внедорожник УАЗ Патриот — это автомобиль, который предназначен для преодоления различного рода испытаний. Во время эксплуатации в условиях бездорожья испытывается не только подвеска автомобиля, но и рама, кузов и все прочие детали, и элементы агрегата. Именно от надежности и исправности рамы зависит эксплуатация внедорожника УАЗ Патриот. Поэтому важно проводить технические осмотры устройства, которые позволяют избежать не только неприятных, но и плачевных последствий.

https://youtube.com/watch?v=IlrouJgq1ZI%3Ffeature%3Doembed

В частности, техническое обслуживание рамы внедорожника УАЗ Патриот предусматривает соблюдения следующих мероприятий:

• Первоначально следует очистить конструкцию рамы от грязи, после чего осуществить ее осмотр.
• Во время осмотра необходимо уделить внимание состоянию лонжеронов, поперечин, мест соединений.
• Подлежат проверке и болтовые соединения, с помощью которых крепятся бампера, поперечины брызговики двигателя.
• Необходимо проверить и левую продольную балку в области монтажа картера рулевого управления. Необходимо убедиться, что поверхность окрашена, в противном случае следует нанести новый слой краски.
• Осуществляется также проверка состояния защелки и собачки буксировочного устройства.

Техническое обслуживание рамы позволяет предотвратить различные последствия: от обрыва поперечины до повреждения одного из лонжеронов.

Номер рамы, собственно, как и номер двигателя, для любого автомобиля является обязательным. Рамами оснащаются не все транспортные средства, а только грузовики, тяжеловесы и внедорожники. УАЗ Патриот относится к внедорожникам, поэтому рама является обязательным элементом для такого проходимца.

Расположение идентификационного номера

Каждый автомобиль УАЗ Патриот, спускаемый с конвейера, имеет определенный набор цифр не только на двигателе, но и на раме. Где находится номер рамы на внедорожнике УАЗ Патриот? А находится номер с правой стороны у заднего колеса. Этот номер вовсе не является формальностью, он необходим при прохождении ТО или же при продаже ТС. Почему номер может отсутствовать? А причина его отсутствия довольно проста. С завода Ульяновские производители внедорожника поскупились на специнструмент и для нанесения номера на раму (шасси) используют краску белого цвета. Несложно понять, что краска через непродолжительный период истирается и рама становится б/н. Многие автовладельцы стремятся всяческими способами восстановить номер, но делать этого не следует. Согласно УК РФ такое вмешательство является правонарушением, которое влечет за собой уголовную ответственность.

Если же номер шасси был стерт со временем, то необходимо сделать автоэкспертизу, после чего в паспорте технического средства инспектор ДПС запишет, что номер был уничтожен в результате воздействия коррозии. Поэтому не следует идти на правонарушения, только чтобы восстановить номер шасси.

Рама внедорожника УАЗ Патриот требует проведения ремонтных работ в случае, когда на ней обнаруживаются перекосы, повреждения или смещения. Часто причиной для осмотра целостности рамы является аварийное столкновение со встречным авто или же при преодолении опасных участков дороги. При этом обязательно требуется проверка надежности закрепления съемной поперечины и соединения кронштейнов рессор.

Проведение ремонтных работ с рамой авто

Прежде чем проводить ремонт, обязательно устройство следует тщательно очистить от грязи. Правка устройства осуществляется по размерам, которые указаны на втором чертеже данного материала. Обязательно уделяется внимание размерам между точками А и Б. Расстояние не должно превышать 5 мм. После того, как закончены работы по проведению рихтовки и ремонта изделия, важно произвести проверочные работы перпендикулярности ост кронштейнов рессор к вертикальной плоскости устройства. Также следует проверить и качество прилегания картера рулевого механизма к лонжерону в трех основных точках.

Если на устройстве обнаруживаются трещины, то их следует обрабатывать с помощью электродуговой сварки. Но прежде чем заварить трещину, следует тщательно очистить поверхность и снять фаску под углом 60 градусов. Если же балки или поперечины имеют значительные трещины, то допускается приваривание стальной вставки. Эта вставка будет играть роль усилителя. Усилитель можно приваривать как с внутренней стороны рамы, так и с внешней. Самое главное, чтобы усилитель способствовал устранению трещины.

Особое значение нужно уделить и заклепочным соединениям. Для проверки их целостности допускается постукиванием молотком по кронштейнам. Если заклепки уже ослабли, то на устройстве можно обнаружить дребезжание. Устранить неисправность можно с помощью обрезания отработанных заклепок и заменой их на новые. Все ремонтные работы проводятся с использованием схемы или чертежа. Заклепки можно заменить новыми с большим диаметром, при этом предварительно высверлив отверстие в балке. Чтобы удалить старые заклепки, следует вырезать окошко в усилителе продольной трубы, чтобы обеспечить доступ к ним с внутренней стороны. После установки заклепок, окно заваривается. Если нет возможности установки заклепок, то допускается их замена на болты с гайками при обязательном использовании гроверов.

Подводя итог, следует заметить, что рассмотренное устройство в данном материале является обязательным для внедорожника УАЗ Патриот. Чтобы не было неприятных неожиданностей в пути, особенно если Патриот эксплуатируется в агрессивных условиях бездорожья, необходимо периодически проводить техническое обслуживание, осмотр и профилактику рамы. Только проверка и устранение неисправностей на ранней стадии позволяет избежать неприятных последствий и лишних финансовых растрат.

Конструкторские контрольные размеры кузова УАЗ Патриот

Основные конструкторские размеры капота и передка.

Основные конструкторские размеры задка и стороны кузова.

Основные конструкторские размеры внутир салона кузова.

Особенностью УАЗ Патриот является его рамная конструкция, когда кузов крепится к раме.

При периодическом техническом обслуживании рамы УАЗ Патриот выполняются следующие действия:

Пошаговые схема для рамы УАЗ Патриот.

• Вымыть поверхность рамы струей воды, а затем осмотреть видимые элементы конструкции.
• Провести визуальный контроль сварных швов и заклепочных соединений. Для определения плотности установки заклепки по элементу наносятся удары молотком. При появлении звона или обнаружении подвижности заклепки требуется заменить соединительный элемент.
• Проверить состояние и затяжку болтовых соединений. Элементы, поврежденные коррозией, подлежат замене.
• Осмотреть буксировочный прибор и проверить работоспособность элементов конструкции.
• Оценить состояние площадки, на которой нанесен идентификационный номер. Покрыть поверхность дополнительным слоем защитного материала.
• Восстановить слой защитной краски на участках, пораженных коррозией. Следы ржавчины удаляются механическим или химическим способом, перед нанесением краски поверхность грунтуется.
