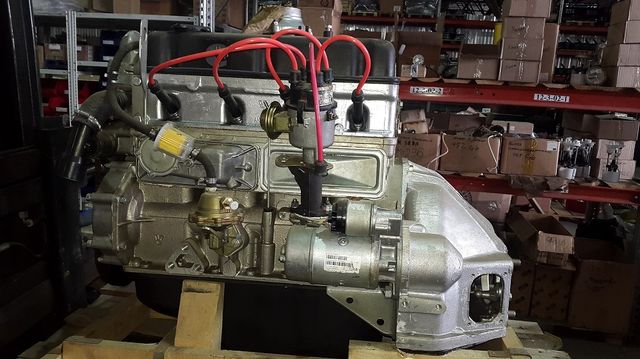

Двигатель УМЗ 100 карбюратор — это силовой агрегат, выпускаемый Ульяновским моторным заводом. По сути, мотор УАЗ 100 и УМЗ 421 — это одно, и тоже. «Соткой» его назвали потому, что у него диаметр цилиндра составляет 100 мм. Он пришёл на смену устаревшего ЗМЗ 402, который на время разработки устанавливался на автомобили УАЗ.

Основное назначение моторов было установка на УАЗы, которые были достаточно популярными для военного назначения. Но, мотор получил достаточно широкое распространение среди моделей, таких как УАЗ, Газель, и другие.

Технические характеристики

Технические характеристики, которые получила «сотка» (двигатель УАЗ 100) — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 100 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал. Итак, рассмотрим, основные технические характеристики силового агрегата:

Как видно, мотор обладает достаточно высокими техническими характеристиками, что позволяет применять его на разных видах автомобилей от Волги до военной техники.

Применяемость

Как видно с технических характеристик, двигатель УАЗ 100 карбюратор нашёл широкое применение среди целого модельного ряда разных автомобильных производителей. Так, Заволжский моторный завод выпускал партию транспортных средств Волга с силовым агрегатом, выпущенных Ульяновским концерном. Также УМЗ 421 ставились на Газель.

Военная техника и боевые машины не остались без внимания, так Ульяновский мотор устанавливался на УАЗ 421 и УАЗ 469, которые заказывало министерство обороны для командного состава.

Обслуживание

Обслуживание «сотки» силового агрегата на УАЗ проводится достаточно просто. Так, для первого было рассчитано, что необходима тяговая и проходная сила, а вот для второго — перевозочная нагрузка.

Итак, распишем, как проходит сервисное техническое обслуживание для автомобилей УАЗ с 100 мотором:

ТО — 1: предусматривает замену масла и масляного фильтра. Также, если техническое обслуживание проводится своими руками, то обязательно требуется регулировка клапанного механизма. На автосервисах, не всегда проводят эту процедуру, но она предусмотрена технологическими картами. ТО проводится спустя 2500 км пробега, будь то новый автомобиль или после капитального ремонта.

ТО-2: Проводится спустя 10-11 тыс. км. Включает в себя замену фильтрующего элемента масла, смазочной жидкости и топливного фильтра.

ТО-3: проводится после 20 000 пройденных километров. Данное техническое обслуживание включает в себя следующие операции: замена масла и масляного фильтра, регулировку клапанов, смену воздушного и топливного фильтра, замену прокладки клапанной крышки и поточный ремонт.

ТО-4: 30000 км пробега. При этом ТО проводятся смена масла и фильтра, проверка цепи ГРМ и при необходимости его замена, а также смена охлаждающей жидкости.

Последующие техническое обслуживание двигателя проводится согласно технологической карты: замена масла и фильтра — обязательно, все остальное по необходимости. Стоит понимать, что замена воздушного фильтра проводится каждые 20000 км пробега, а комплекта газораспределительного механизма — 45-50 тыс. км.

Если рассматривать УАЗ с мотором «сотка», то здесь карта обслуживания немного отличается.

Рассмотрим, как проводит техническое обслуживание силовых агрегатов установленных на автомобили ГАЗ:

ТО — 1: предусматривает замену масла и масляного фильтра. ТО проводится до 1500 км пробега, будь то новый автомобиль или после капитального ремонта.

ТО-2: Техническое обслуживание № 2 делают через 10-12 тыс. км. Включает в себя замену фильтрующего элемента масла, смазочной жидкости и топливного фильтра.

ТО-3: проводится после 20 000 пройденных километров. Итак, что же необходимо сделать при проведении работ: замена масла и масляного фильтра, регулировку клапанов, смену воздушного и топливного фильтра, замену прокладки клапанной крышки и поточный ремонт.

ТО-4: Спустя 35000 км пробега. При этом техническом обслуживании проводятся смена масла и фильтра, проверка цепи ГРМ и при необходимости его замена, а также смена охлаждающей жидкости.

Как и для УАЗ дальнейшие техническое обслуживание двигателя проводится согласно технологической карты: замена масла и фильтра — обязательно, все остальное по необходимости. Стоит понимать, что замена воздушного фильтра проводится каждые 20000 км пробега, а комплекта газораспределительного механизма — 45-50 тыс. км.

Ремонт

Ремонт двигателя УМЗ 100 карбюратор проводится по аналогии с ЗМЗ 402, так как конструктивно силовые агрегаты очень похожи. Большинство автолюбителей проводят их своими руками, и то только карбюраторной версии. Что же касается инжектора, то восстановление силового агрегата лучше всего доверить профессионалам, поскольку наличие сложной электроники, не всегда делает возможным отремонтировать мотор.

Ремонт двигателя УМЗ 100 с карбюратором проводится достаточно просто. Сначала силовой агрегат разбирается и проводится диагностика неполадок. После этого необходимо сделать все необходимые замеры, такие как коленчатый вал и блок цилиндров.

Следующим этапом становиться расточка. Цилиндры и поршневая группа имеет такие ремонтные размеры: 100.5 мм, 101.0 мм, 101,5 мм. Последующая расточка не имеет смысла, и как показывает практика, блок поддаётся гильзовке. То есть в него устанавливаются гильзы стандартного размера, которые при следующем капитальном ремонте можно расточить.

Что касается коленчатого вала, то существует типовая схема ремонтной размерности. Так, можно сделать проточку коленчатого вала по таким размерам: 0.05 мм, 0.25 мм, 0.5 мм, 1.0 мм, 1.25 мм, 1.5 мм. Но, никто уже не решается делать последние два ремонтных размера, поскольку коленвал становиться тонким и при большой нагрузке, на которую рассчитан силовой агрегат, его, разорвёт пополам, что нанесёт ещё больший ущерб двигателю.

Головка блока, как показывает практика, перебирается полностью. Выпускные клапана прогорают так, что даже не подлежат восстановлению на пескоструйном аппарате. Направляющие втулки имеют большую выработку и либо их менять, или же проводить гильзовку за технологией K-line.

Вывод

Двигатель УАЗ 100 — это один из самых надёжных и современных силовых агрегатов, который выпускает Ульяновский моторный завод. Так, силовой агрегат получил широкое распространение, и его устанавливают на автомобили таких производителей, как УАЗ, Газель, Волга, а также на военную технику.

Обслуживание и ремонт данного агрегата достаточно простое и не требует особых знаний и усилий. Так, даже неопытный автолюбитель способен заменить масло, масляный фильтр и воздушный фильтрующий элемент. Что же касается комплекта ГРМ, то для его замены потребуются некоторые конструктивные знания и умения.

https://youtube.com/watch?v=CRaXVw8prYs%3Ffeature%3Doembed%26wmode%3Dopaque

Технические характеристики двигателя УАЗ Буханка

• Технические характеристики
• Обслуживание
• Неисправности и ремонт
• Вывод

Двигатель УАЗ Буханка — это серийный силовой агрегат, рассчитанный для установки на транспортные средства производства Ульяновского Автомобильного Завода. За всю историю выпуска Буханки, на неё устанавливался целый ряд моторов производства ЗМЗ и УМЗ.

Двигатель УАЗ «Буханка» (второе название «Таблетка») за весь период имел значительное количество силовых агрегатов в своём арсенале. Большая часть с них имела высокие технические показатели и были достаточно надёжными, за что и полюбились автомобилистам.

Итак, рассмотрим, технические характеристики силовых установок, которыми оснащалась «Буханка»:

УМЗ 417 и его модификации

Техническое обслуживание силовых агрегатов всех типов для «Буханки» приводится однотипно. Все эти движки были разработаны на базе легендарного ЗМЗ 402, а поэтому и проведение ТО для них приблизительно одинаковое.

• 1000 км: замена масла и масляного фильтра.
• 8000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
• 17000 км: замена масла, масляного фильтра, топливного фильтра.
• 25000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
• 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
• 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ или каждые 60000 проводится смена цепи.

Для представителей УМЗ 417 и 421 обслуживание двигателя проводится почти аналогично Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2 ТО стоит проводить переборку и настройку карбюратора.

Основные неисправности двигателя «Буханка». Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го и ЗМЗ-го силового агрегата:

• Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
• Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
• Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
• Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия.

Мотор достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата.

https://youtube.com/watch?v=mP5Bhsdo-fk%3Ffeature%3Doembed%26wmode%3Dopaque

• Технические характеристики
• Обслуживание
• Тюнинг
• Вывод

Автомобиль УАЗ 469 был разработан для Советской армии и применялся в основном для обслуживания и транспортировки командного состава. На постсоветском пространстве это транспортное средство достаточно распространённое, а в армии стран СНГ этот автомобиль до сих пор активно эксплуатируется, не смотря на возраст.

На транспортных средствах УАЗ 469 устанавливался мотор 451МИ, который много в чём был похожий на Волговский ЗМЗ 402. Двигатель УАЗ 469 пришёл на смену устаревшему ГАЗ-69, как модернизированное транспортное средстве. При разработке много конструктивных особенностей было взято с ГАЗ-21 и ГАЗ-24.

Параллельно с этим выпускалась гражданская версия автомобиля с маркировкой 469Б, которую в 1985 году переименовала и она получила маркировку — УАЗ 31512.

Рассмотрим, основные технические характеристики, которые имеет двигатель УАЗ 469, а также устройство:

Обслуживание силового агрегата на УАЗ 469 проводится по стандартной схеме. Так, межсервисный интервал составляет 15 000 км пробега до первого капитального ремонта. После восстановления движка рекомендуется проводить техническое обслуживание каждые 10-12 тыс. км, чтобы сберечь ресурс мотора.

При проведении ТО меняется моторное масло и масляный фильтр. Так, в основном автолюбители любят лить в мотор минеральное или дешёвое полусинтетическое масло. При чем, если брать минералку, то в силовой агрегат попадает оно не лучшего качества.

Каждое второе для движка УАЗ — это комплексная замена расходных материалов. В нем владелец транспортного средства должен выполнить следующие технические работы:

• Смена масла и фильтрующего элемента.
• Замена топливного фильтра.
• Чистка карбюратора.
• Замена воздушного фильтрующего элемента.
• Проверка свечей зажигания.
• Регулировка клапанного механизма.
• Проверка прокладок на пробой.

Тюнинг двигателя УАЗ 469 с объёмом 2,5 литра проводится по аналогии с движком производства ЗМЗ 402. Поскольку конструкции схожи, то силовой агрегат тюнинговать достаточно просто.

Для увеличения мощностных характеристик необходимо расточить блок цилиндров до размеров 95 мм. При этом в движок ставятся облегчённые поршни и коленчатый вал. Для обеспечения максимального эффекта рекомендуется сменить головку блока на инжекторную и соответственно установить электронную систему впрыска горючего.

Не стоит забывать, что в новую головку блока стоит установить облегчённые клапаны и направляющие втулки. Все это позволит облегчить мотор на несколько десятков килограмм.

Чтобы силовой агрегат не перегревался в процессе работы, устанавливается кит-комплект системы охлаждения, который включает в себя — спортивную помпу и силиконовые патрубки системы охлаждения двигателя.

Вместо родного медного радиатора требуется монтировать облегчённый трёхрядный алюминиевый. Также, придётся сменить высоковольтные провода и систему зажигания. Отдельным пунктом становится установка нового комплекта сцепления, а также смена коробки зажигания.

Двигатель ЗМЗ-409 2,7 л. технические характеристики

Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемника ЗМЗ-405. Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм.

Двигатель ЗМЗ-409 модификации

Двигатель внутреннего сгорания УМЗ 421 был разработан взамен тогда существовавшего маломощного мотора. Перед конструкторами ульяновского завода стояла задача в разработке принципиально нового всесильного ДВС. Им стала модель с 4-цилиндрами, созданная на базе имеющегося 402 серии. Новая модель с 98 л.с. была вскоре готова, и она продолжает производиться по сегодняшний день. В новую линейку входят также силовые агрегаты УМЗ 4215 и 4218.

Основные технические характеристики мотора:

• Тип системы впрыска – карбюратор и инжектор в зависимости от модификации. Например, модификация 4213 имела инжектор.
• Материал блока цилиндров – алюминий, он легче и лучше охлаждается.
• Конфигурация или расположение цилиндров – рядное, классическое.
• Рабочий объем камеры сгорания – 2890 куб. см.
• Максимальный ход поршня – 92 мм.
• Вес двигателя сравнительно невелик и составляет 170 кг.

Работает данный ДВС на 92-м бензине. Отличительной особенностью семейства является экологический класс. При наличии катализатора он обеспечивает не ниже ЕВРО-4 даже на 92-м бензине. Также модификация с инжектором обладает сравнительно малым расходом топлива. Ему требуется не более 11 л на 100 км. Что касается ресурса силового агрегата, то он достаточно большой и составляет не менее 250 тыс. км по данным, предоставленным изготовителем. На практике такой мотор себя хорошо зарекомендовал как выносливый, поэтому он способен отработать больше указанного срока.

421 двигатель – особенности устройства

Отечественный двигатель ЗМЗ получил большую славу, которая была достигнута благодаря внедренным новшествам. ДВС из серии УМЗ 421 и все его разновидности, так как мотор и дальше продолжали модифицировать разными дополнениями, был оснащен алюминиевым блоком цилиндров. Это новшество 42130е поколение сделало более легким. Как минимум, агрегат стал меньше весить своего собрата на 20 кг. С появлением алюминиевого блока возникли новые проблемы. Одной из них стало плохое качество литья, из-за чего в охлаждающую жидкость  уже на 2-м десятке тыс. км начинало проникать моторное масло. Возникало это из-за деформации блока в результате перегрева, но даже в таком состоянии двигатель УМЗ 4213 продолжал работать.

К плюсам этого силового агрегата стоит отнести полную нейтральность к типу масла. Он работает одинаково качественно на всех типах смазочной жидкости. При обслуживании в него допускается заливать 5W-30, 5W-40, 10W-40, 15W-40 и даже 20W-40. Производить его замену нужно, как и в легковом автомобиле, через каждые 10-15 тыс. км, чтобы он и дальше работал эффективно и экономично.

Основные модификации двигателей УМЗ 421

Все модификации этого семейства моторов можно грубо разделить на 2 категории. К первой будут относится те, которые работают на низкооктановом бензине. Это УМЗ 4213, УМЗ 4215 и работающие на газобензине. К последним относятся модификации 421800. Также существовала модификация с увеличенной мощностью с алюминиевым ГБЦ – ЦМЗ 4216 99лс.

Все модификации мотора из 402 серии:

• УМЗ 4218.10, УМЗ 4215.10-10, УМЗ 4215.10-30 – основная модификация ДВС со степенью сжатия 7, была разработана под 76 бензин. Мощность не превышала 98 л.с., а класс по экологичности не более ЕВРО-1.
• УМЗ 4218.10-10 – ДВС аналогичен УМЗ 4218.10, но в нем увеличена степень сжатия до 8.2 под 92 бензин, соответственно, и больше мощность на 5 л.с.
• УМЗ 421.10 – мотор является аналогом УМЗ 4218.10, но оснащен измененной системой выпуска газов.
• УМЗ 421.10-30 – по сути, полный аналог УМЗ 4218.10-10, но с модифицированной выпускной системой.
• УМЗ 4213.10-40, УМЗ 4213.10-50 – модель, аналогичная УМЗ-421.10-30, но с установленным инжектор. Благодаря нему увеличен класс экологичности до Евро-3, а мощность до 117 л.с.
• УМЗ 4216.10 УМЗ 40215.10-30 – инжекторный агрегат с увеличенной степенью сжатия до 8.8, приспособлен для работы на 92-м бензине и обладает увеличенной мощностью до 123 л.с.
• УМЗ 42161.10 – модель, аналогичная УМЗ 4216.10 с мощностью 99 л.с.
• УМЗ 42164.10 – аналог УМЗ 4216.10, но оснащен улучшенным распредвалом и модифицированной системой выпускных газов. Его экологический класс – в Евро-4, а мощность – 125 л.с.
• УМЗ 421647.10 – улучшенная модификация УМЗ 42164.10, газобензиновый с мощностью 100 л.с.
• УМЗ 42167.10 и УМЗ 42161.10 –налоги УМЗ 4216.10, являются газобензиновыми агрегатами мощностью 123 л.с

Регулировка клапанов двигателя УАЗ 421

Процедура регулировки клапанов на моторе 421500 и других модификациях должна выполняться каждые 10-15 тыс. км, так как в конструкции исключены гидрокомпенсаторы. Но это не является серьезной проблемой, потому что все равно через указанный интервал нужно менять масло и произвести регулировку сможет не только опытный мастер, но и сам владелец автомобиля.

Описание процесса регулировки клапанов на двигателе ЗМЗ 421

Процедура регулирования клапанов происходит в следующем порядке:

• Остановите мотор и дайте ему остыть.
• Снимите трубку вакуумного регулятора.
• Демонтируйте крышку ГБЦ, предварительно запаситесь новой прокладкой и герметиком.
• Установите поршень первого цилиндра согласно метки ВМТ, расположенной на шкиву коленчатого вала. Клапан должен быть закрыт.
• Проконтролируйте величину зазора между клапаном и коромыслом при помощи щупа толщиной пластины 0,35 мм. Он должен входить с небольшим усилием.
• Регулировка выполняется путем расслабления контрагайки и вращения регулировочного болта вправо или влево.
• После установки зазора, зафиксируйте болт контрагайкой.
• Проворачивая вал на 90 градусов, проводите регулировку в 1, 2, 4 м 3 цилиндрах.
• Установите новую прокладку и крышку ГБЦ на место.

Преимущества и недостатки двигателей УМЗ 421

• простота ремонта и обслуживания;
• неприхотливость к выбору масла;
• доступность и дешевизна запчастей;
• увеличен ресурс мотора УМЗ 4218 за счет использования тонких сухих гильз и смещения пальца.

• Все моторы УМЗ 4215 не способны выстоять перегрев. После него приходится менять ГБЦ.
• Недостаток мощности в УМЗ 4213, которой так и не хватило для достижения нормальной динамики автобусов.
• Отсутствие гидрокомпенсаторов, из-за чего приходиться регулировать зазор клапанов каждые 10 тыс. км.
• Увеличенный расход топлива и смазки.
• Возможность смешивания масла с тосолом после пробега 10 тыс. км.

Автомобили с двигателями семейства ЗМЗ 421

Двигатель УАЗ 4213 был очень даже популярен. Его устанавливали на разные отечественные автомобили. Инжекторный движок монтировали на Газель, карбюраторный двигатель ставили на УАЗ Буханка, Соболь, Барс, патриот, 3160, 3161, Тигр 2330, Симбир 3162 Хантер, микроавтобусы 3303, 2206, Симба 3165, Соболь 2217, Газель 3221.

Особенности технического обслуживания двигателей 421

Мнение о выполнении технического обслуживания автомобиля с мотором ЗМЗ 421 у разных владельцев разнятся. На самом деле все зависит от того, как он эксплуатируется и в каких режимах работает. Если машина часто преодолевает бездорожье, а мотор работает под увеличенной нагрузкой, то клапана рекомендуется регулировать раньше пробега в 10 тыс. км.

Признаки необходимости выполнения регулировки клапанов:

• Заметное уменьшение мощности агрегата.
• Ощущение нехарактерного для нормальной работы звука постукивания клапанов.
• Внутри карбюратора периодически появляются вспышки.
• В районе выхлопной системы слышны хлопки.
• При выполнении регулирования клапанов нужно учитывать особенности его работы. Зазор в 2 и 3 цилиндрах должен быть от 0,35 до 0,4 мм.
• Плановое ТО состоит из следующих видов работ:
• Замена масла, масляного фильтра и регулировка клапаном – каждые 10 тыс. км.
• Профилактика выпускного коллектора, топливной рампы, топливопровода и свечей зажигания  – через каждые 20 тыс. км.
• Замена воздушного фильтра – через 30 тыс. км.
• Замена топливного фильтра, тосола – 40 т. км.

https://youtube.com/watch?v=JE9Upc7T7KM%3Ffeature%3Doembed

Описание наиболее частых проблем двигателей 421 УМЗ

Моторы 402 серии нельзя назвать идеальными, но они просты в ремонте и их обслуживание обходится недорого. За все время их эксплуатации автовладельцы сталкивались со многим проблемами, в числе которых можно выделить наиболее частые:

• возможность проникновения масла в охлаждающую жидкость;
• практически постоянная неустойчивость работы в режиме холостого хода;
• через 5-10 тыс. км наблюдается снижение мощности;
• периодически возникает стук в опорах коленвала.

Возможен ли тюнинг двигателей УМЗ 421

Многих интересует, возможен ли тюнинг двигателя УМЗ 421. Для повышения мощности на этот мотор можно установить турбину. Как показывает практика, таким способом удается увеличить производительность на 30-50 л.с., но с ростом мощности ускоряется износ ГБЦ м прочих компонентов. Если вы решите произвести подобное улучшение, то учтите выработку.

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47 мм (было 44 мм), выпускные старые 36 мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки.

По своему типу мотор относится к четырехтактным установкам с карбюраторной принудительной системой подачи топлива. Охлаждение двигателя УМЗ-417 также организовано традиционно для ДВС и представляет собой замкнутый контур, заполненный жидкостью, циркуляция которой обеспечивается специальной помпой. Моторное масло к узлам агрегата подается под давлением, с дальнейшим разбрызгиванием.

• УМЗ-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л.с. Мотор рассчитан на бензин марки А 76.
• УМЗ-4175.10 — обладает увеличенным сжатием — 8,2. Мощность — 98 л.с. Бензин — Аи 92. Устанавливался на автомобили из серии «Газель».
• УМЗ-4178.10 — в качестве усовершенствования получил новый впускной коллектор, под карбюратор с двумя камерами.
• УМЗ-4178.10.10 — предназначен для линейки УАЗов. Для модернизации в нем была использована головка блока от УМЗ-421, а асбестовую набивку коленвала заменили на сальник.

Обслуживание и ремонт 417-го мотора

Для того, что бы двигатель отработал положенный срок, необходимо выполнять его своевременное обслуживание. Замену расходных материалов и тех.работы выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000 км пробега;
• Регулировка клапанов на УАЗ 417: 15000 км пробега;
• Замена воздушного фильтрующего элемента мотора: 1 раз в 2 года;
• Коллектор выпуска мотора: 1 раз в 2 года;
• Замена топливного фильтрующего элемента мотора: 30000 км пробега;
• Свечи и аккумулятор мотора: 60000 км;
• Вентиляция поддона мотора: 1 раз в 3 года;
• Замена жидкости охлаждения мотора: 40000 км пробега.

Учитывая растущие потребности современного рынка, производственное предприятие «Волжские моторы» в городе Ульяновске приступило к выпуску новых двигателей внутреннего сгорания, обладающих повышенными тяговыми и скоростными характеристиками. В сравнении с аналогами, выпускаемыми ранее, двигатель 421 имеет увеличенный крутящий момент (22,5 кгс) и повышенную максимальную мощность (112 л. с.). Двигатель УМЗ 421 нового поколения сохранил взаимозаменяемость с прежними образцами, может устанавливаться на машины более ранних выпусков без дополнительных переделок.

Данный силовой агрегат считается базовой конструкцией, устанавливаемый на машины УАЗ-Хантер, УАЗ-3303, 2206. Двигатель 421 УАЗ работает на бензине марки А 76, имеет рабочий объем, равный 2,89 литров, степень сжатия – 7,0. Тип топливоподачи – карбюраторный. Допустимый температурный диапазон работы мотора от – 50 до +50°С.

Отличительная особенность новых модификаций двигателей ЗМЗ – оригинальное устройство блока цилиндров из алюминиевого сплава, в котором залиты тонкостенные чугунные гильзы. В блоке новой конструкции размещены цилиндры с увеличенным диаметром (100 вместо привычных 92 мм), при этом расстояние между ними не изменилось. Ресурс обновленной поршневой группы существенно повышен на фоне снижения расхода смазочных материалов. Благодаря сохранению межцилиндрового расстояния, большое количество рабочих узлов и деталей взаимозаменяемы с двигателями предыдущих партий.

Технические характеристики двигателя УАЗ 421:

• Количество цилиндров – 4 шт.
• Тип расположения – рядное.
• Рабочий объем цилиндров – 2,89 литров.
• Количество оборотов коленвала – 4000 об/мин.
• Мощность 84,4 – 98 л. с.
• Вес двигателя – 170 кг.
• Рекомендованное моторное масло по коэффициенту вязкости – 15W40, 5W40, 10W30, 10W40, 20W40.
• По брендам – Роснефть, ЛукОил, Liqui Moly.
• По химическому составу – полусинтетика – в летние месяцы, синтетика – в морозы.
• Заявленный эксплуатационный ресурс двигателя УМЗ 421 – 250 000 км пробега.

Особенности устройства двигателя УМЗ 421

В отличие от аналогов предыдущих выпусков, в конструкции 421-го инжекторного двигателя произведены следующие изменения:

• использование гильз сухого типа в блоке цилиндров;
• смещение поршневого пальца на 7 мм вверх (за счет этого существенно снижены нагрузки на боковые стенки);
• задняя опора коленчатого вала уплотнена резиновым уплотнением взамен прокладки шнура;
• охлаждающая жидкость подается непосредственно в блок цилиндров вместо головки ГБЦ.

Семейство УМЗ 421 состоит из следующих моделей:

Технические характеристики двигателей 421 на УАЗ по объему не отличаются друг от друга. Все двигатели оборудованы генератором Г 250, предпусковым нагревателем, топливным фильтром, экранирующим устройством для датчика Р 132.

Базовый двигатель ЗМЗ 421 в своем семействе имеет модели, предназначенные для военной техники. Маркировка модификаций 4219.10 отличается, в соответствии с видом установленного навесного оборудования:

По спец заказу министерства обороны на модификации двигателей внутреннего сгорания 4219.10 установлено высоковольтное оборудование.

Конструкцией данного мотора предусмотрена периодическая регулировка клапанных зазоров в механизме газораспределения. Клапаны необходимо регулировать после пройденного пути, равного 5 тысяч километров. Если в работе двигателя замечены определенные изменения, установленный период придется уменьшать. Основные признаки нарушения регулировок зазоров клапанной системы газораспределительного механизма:

• Снижение мощности двигателя.
• Слышны постукивания клапанов.
• Появление вспышек внутри работающего карбюратора.
• Хлопки, похожие на звуки выстрелов в районе глушителя.

Совет: Чтобы не отвлекаться при самостоятельной регулировке зазоров клапанов, рекомендуется заранее приобрести новую деталь под названием «прокладка клапанной крышки».

В процессе регулировки зазоров между клапанами и смежными деталями – коромыслами, устанавливается угол опережения зажигания. Расстояния между регулируемыми деталями должны составлять:

• 0,3 – 0,35 мм – для клапанов I и IV цилиндров;
• 0,35 – 0,4 мм – для остальных.

Работы выполняются в следующем порядке:

• При нахождении поршня цилиндра I в верхней точке ВМТ совместить метку коленвала (2) со штифтом (1), размещенным на крышке шестерен распредвала.
• Обеспечить направление искры трамблера на свечу зажигания I цилиндра. Расположение трамблера напоминает стрелки часов, показывающие время 10:00.
• Выставить зазор, равный 0,35 мм, между клапанами и соответствующими коромыслами при помощи специального щупа.
• Провернуть коленвал.
• Отрегулировать расстояния между следующими парными деталями.

• вставить щуп в зазор с некоторым усилием;
• ослабить момент затяжки контргайки (5);
• при помощи регулировочного винта (4) уменьшить/увеличить зазор.

Как все механизмы, имеющие сложную конструкцию, данные двигатели обладают как большим количеством плюсов, так и некоторыми минусами.

• Существенно улучшены рабочие характеристики силовых агрегатов, благодаря усовершенствованиям – расточке стенок цилиндров.
• Модернизирована выхлопная система.
• Имеется возможность производить ремонтно-восстановительные работы своими руками в гаражных условиях.
• Модернизирована впускная система, что привело к увеличению мощностных показателей.
• Установлен сальник задней опоры коленчатого вала из резины высокого качества.
• Увеличен срок эксплуатации двигателя (не ниже 250 тыс. км пробега).

• Вследствие некачественной металлообработки часто возникают многочисленные протечки рабочих жидкостей систем ДВС: охлаждающей ОЖ, моторного масла.
• Смешивание масла с бензином, тосолом.
• Большое потребление горюче смазочных материалов.
• Необходимость частых регулировок клапанных зазоров.

Большинство силовых агрегатов, произведенных на Ульяновском моторном заводе, пользуются популярностью среди известных автопроизводителей. Двигатель УМЗ 421 – не является исключением. Внедорожники, в комплектацию которых входят моторы семейства 421

• Барс;
• Патриот;

• Карго;
• Пикап;

Бортовые Газели 3302, грузопассажирские Газели «Фермер» 33023, минивэны Баргузин 2217, автофургоны ГАЗ 2705.

В списке технических характеристик данного двигателя имеется пункт с указанием эксплуатационного ресурса в размере 250 тысяч километров пробега. Данный пробег возможен при соблюдении регламента техобслуживания. В перечень работ входят следующие пункты:

Двигатели, работающие на комбинированном топливе (бензине, газе), нуждаются в проведении техобслуживания намного чаще. Данные, указанные в таблице, для них не подходят.

Специальные проточки в поршнях новых двигателей, позволяют уберечь клапаны от возможных деформаций. В перечень основных дефектов в работе 421-х двигателей входят следующие пункты:

• Просачивание охлаждающих жидкостей в полости цилиндров и смазочную систему.
• Неустойчивые обороты на холостом ходу.
• Снижение мощности.
• Стуки в опорах коленчатого вала.

Для выявления мест возникновения поломок двигателя проводится компьютерная диагностика в условиях сервисных центров. Чтобы устранить выявленные дефекты необходимо заменить изношенные узлы и детали, а также отрегулировать температурные зазоры клапанов.

Двигатели внутреннего сгорания данного семейства относятся к атмосферному типу. Чтобы минивэны, тяжелые грузовики, внедорожники и прочие машины имели улучшенные мощностные характеристики, водители устанавливают турбины. В результате тюнинговых прошивок в среднем удается увеличить мощность двигателя ЗМЗ 421 на 30 – 50 лошадиных сил. Крутящий момент достигает максимальных значений при малых оборотах коленвала.

Мотор на 469 модели

Двигатели на УАЗ 31514 выпускаются в нескольких вариантах. По типу топлива они делятся на бензиновые и дизельные. От того, какие двигатели ставят на УАЗ, зависят многие характеристики машины, в том числе расход топлива.

Например, бензиновый двигатель УАЗ типа ДВС 210.10 объемом в 2,4 литра обладает такими характеристиками: мощность – 91 л. с., расхода топлива – почти 12 литров на 100 км. В моторах УМЗ 4178.10 того же объема уже 87 лошадей и расход топлива увеличивается на полтора литра.

Общая характеристика двигателей

Основными поставщиками моторов для УАЗов стали Ульяновский моторный завод и Заволжский моторный завод. УМЗ прославился тем, что является практически единственными в России производителем двигателей для автомобилей повышенной проходимости. Все современные движки, выпускаемые с конвейера завода, отвечают стандартам “Евро-4”.

ЗМЗ выпускает больше 80 различных модификаций моторов объемом от 2,2 до 4,6 л. Агрегаты этого завода устанавливаются как на небольшие внедорожники, так и на автобусы отечественных и иностранных компаний.

Существуют и другие типы двигателей, которые ставятся на автомобили УАЗ 31514:

• УМЗ 4218.10 объемом 2,8 л (бензиновый);
• ЗМЗ 410.10 объемом 2,9 л (бензиновый);
• УМЗ 420 объемом 2,4 л (бензиновый);
• ЗМЗ 514 объемом 2,2 л (дизельный);
• Andoria 4CT90 объемом 2,4 л (дизельный).

Мотор “Андория”, устанавливаемый на автомобилях УАЗ 31514, “Ивеко” и УАЗ Патриот, выпускают не в России, а в Польше. Данные двигатели востребованы не только на Ульяновском автозаводе. Их устанавливают и на другие машины российского производства.

Базовый мотор УМЗ 421.10 для УАЗа

Базовый двигатель УМЗ 421.10 с карбюраторной системой, имеющий объем в 2,9 литра, работает на бензине. Имеет систему выпуска газов. Может работать при температурах от -50 до +50 градусов по Цельсию. Модификацией такого мотора стал агрегат 4218.10.

Главное отличие УМЗ 4218.10 заключается в системе выпуска газов, которая является ненастроенной. Это упрощает установку двигателя на автомобили УАЗ даже с кузовом вагонного типа. В настоящее время моторы этой серии имеют несколько модификаций.

Моторы УАЗа 39626 и Патриота

Автомобиль УАЗ 39629, по-другому «санитарный», чаще всего используется для перевозки больных и имеется в большинстве медицинских пунктов. Широко используется как в мегаполисах, так и в сельской местности. Эти машины оснащают тремя разными двигателями.

• УМЗ-4178, по характеристикам схожий с первым, отличаются только заводы-изготовители. Эти моторы обладают рабочим объемом в 2,4 литра и мощностью в 92 лошадиные силы.
• УМЗ 4218 объемом в 2,8 литров и с 98 л. с. под капотом.

На автомобилях УАЗ Патриот стоит четырехцилиндровый четырехтактный двигатель серии ЗМЗ 409.10. Расположение клапанов верхнее, а охлаждение – жидкостное. Система зажигания у этого мотора микропроцессорная, впрыск топлива – распределенный. Дизельный двигатель ЗМЗ-51432 для УАЗ Патриот – просто необходимость.

Дизельное топливо экономней и практичней

В России дизельное топливо постепенно входит в моду, но вот производство моторов на дизеле до недавнего времени было всего лишь в планах. Иностранные дизельные двигатели для автомобиля УАЗ Патриот, как правило, не подходили, и попытки их агрегирования были оставлены.

Обзоры дизельного двигателя УАЗ Патриот зарубежной компании IVECO F1A, заканчиваются негативными отзывами о его качестве. Может, потому, что для российских автомобилей привычнее ульяновские или заволжские моторы. Объем заграничного движка – 2,3 литра, а мощность – 116 лошадей. Итальянский двигатель более шумный и менее мощный. Однако владельцев Патриота с иностранным мотором порадует хорошая тяга и достаточно экономичный расход топлива – чуть меньше 10 литров на 100 км.

Не так давно Заволжский моторный завод начал выпускать двигатель, работающий на дизельном топливе, для внедорожников УАЗ Патриот и УАЗ Пикап. Мотор ЗМЗ-51432 является малолитражным, его объем – 2,2 л, соответствует стандарту “Евро-4”. Двигатель имеет максимальную мощность в 114 лошадиных сил, 3500 оборотов в минуту и низкий расход топлива.

В моторе много оригинальных деталей, благодаря чему повысились энергетические и экономические показатели. Одновременно с этим сократились выбросы вредных веществ: вдвое по сравнению с моторами, соответствующими “Евро-3”. Снизился уровень шума в соответствии с требованиями стандарта.

Характеристики мотора УАЗ 469

УАЗ 469 обладает 4-цилиндровым двигателем серии УМЗ 417 объемом в 2,5 литра. Мощность такого мотора достигает 75 лошадей, расположение клапанов верхнее. Система подачи топлива принудительная. Закрытая система охлаждения, жидкостная с принудительной циркуляцией. Нюанс этого двигателя – достаточно приличный расход топлива, до 16 литров за сотню.

Две разных модификации этого двигателя устанавливаются на УАЗ 469 двух разных предназначений. УМЗ 4178 – на обычные гражданские модели, УМЗ 4179 – на военные. Отличие «военных» моторов в том, что они оборудуются датчиком-распределителем и высоковольтной экранированной проводкой. К тому же в них есть специальное место для обогрева.

Отличительной особенностью двигателя серии УМЗ 417 является особенная конструкция объединенного блока цилиндров и верхней части картера в единое целое, выполненное из высокопрочного алюминиевого сплава. Цилиндры представляют собой мокрые съемные гильзы и отливаются из серого чугуна. Износостойкость гильзы обеспечивается благодаря кислотоупорному чугуну в верхней части.

Головка блока является общей для всех цилиндров и изготавливается из алюминиевого сплава, так же как и поршни. Пятиопорный коленвал сделан из магниевого чугуна.

Особенности двигателя Хантера

Автомобиль УАЗ Хантер, пришедший в 2003 году на смену УАЗ 469, оснащается как бензиновым, так и дизельным двигателем. Отличия между мотором на бензине и на дизеле у Хантера незначительные.

Базовым силовым агрегатом для этого автомобиля стал четырехцилиндровый ЗМЗ 409.10 объемом 2,7 литра. Двигатель комплектуется 16-клапанным механизмом и распределенным впрыском топлива. Мощность агрегата достигает 128 лошадиных сил. Аппетит движка – до 13 литров на 100 км.

Дизельный двигатель для Хантера марки ЗМЗ 5143.20 имеет четыре цилиндра, расположенных в ряд. Объем мотора – 2,2 литра, есть система впрыска топлива. В плане экономии дизеля движок в значительной степени превосходит бензинового сородича. Ему требуется максимум 10 литров на 1000 километров. Но слегка страдает динамика, дизель в этом плане немного уступает бензину.

Надежность двигателей на автомобиле УАЗ Хантер наиболее высока. Главное, как убеждают разработчики, правильный уход и своевременный ремонт вышедших из строя деталей. Моторы хорошо показывают себя во внедорожных условиях в плане развития тяги и не капризны в суровые российские зимы.

Пример тюнинга мотора

Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.

Можно, конечно, модернизировать некоторые механизмы и системы. Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные. Известная фирма “Гетце” выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.

Выполняется балансировка коленвала

Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.

ГРМ имеет ряд особенностей, поэтому неспециалистам лучше не изменять его конструкцию. Тем более распредвал тюнингуют только в спортивных интересах. Если же что-то пойдет не так, характеристики двигателя только ухудшатся.

Впускной и выпускной коллекторы на УАЗ 31514 тюнингуют многие автовладельцы. Первостепенной задачей является ликвидация ступеньки между окнами и коллекторами. Отверстия часто не совпадают.

Зазубрины внутри канала коллектора удаляются грубой обработкой или более тщательной полировкой. Такая модификация улучшит работу двигателя в плане равномерности наполнения цилиндров и улучшит его характеристики.

Изменения в карбюраторе УАЗ 31514

Можно попробовать заменить родной карбюратор на новый, более эффективный, в котором есть экономайзер принудительного холостого хода и вентиляция поплавковой камеры. Фирма по выпуску карбюраторов «Солекс» лучше остальных зарекомендовала себя на рынке.

Можно обойтись и без замены старого карбюратора на новый, а для улучшения работы поколдовать над тем, что есть. Для начала изменить и улучшить игольчатый клапан поплавковой системы. Почистить жиклеры и провести их сечение. Только такая процедура чревата увеличением расхода топлива, поэтому подходить к делу следует с осторожностью. При правильной доработке ускорительные насосы будут работать без провалов.

Стоит внимательно относиться к предназначению карбюратора и не выбирать на УАЗ 31514 механизм от жигулей. В противном случае из-за разницы в объемах и размерах диффузоров добиться нормальной работы устройства не получится.

Воздушный фильтр желательно заменить сразу же. Родной уазовский фильтр будет работать недолго и по характеристикам уступает волговским, которые и рекомендуется устанавливать. К тому же эти фильтры легче в обслуживании. Со временем можно снизить сопротивление впускного тракта.

Отдельно стоит поговорить о системе охлаждения. На УАЗ 31514 и 3160 устанавливают, как правило, радиаторы завода ШААЗ. У них значительно выше теплоотдача и достаточно простая установка. Неплохо, если дополнительно ко всему на УАЗ 31514 будет установлен электровентилятор.

Ремонт двигателей на УАЗ 31514 – процедура достаточно несложная. Любые детали, схемы, картинки можно посмотреть и заказать как в интернете, так и в любом автосалоне. Поскольку автомобиль производится в России и большинство деталей для него изготавливается на родном заводе, запчасти для двигателя значительно дешевле иностранных, при этом не уступают им по качеству.

Основное достоинство двигателей УМЗ и ЗМЗ – это возможность заменять неисправные и вышедшие из строя детали оригинальными запчастями. Запчасти для иностранных моторов не всегда есть у поставщиков и нередко вовсе не поставляются в Россию, их приходится заменять на копии, зачастую не всегда идеально подходящие.

Двигатель УАЗ можно заказать на заводе и получить в достаточно короткие сроки и по разумной цене, если вдруг возникла такая необходимость.

https://youtube.com/watch?v=Qw-quqAKlCk%3Fenablejsapi%3D1%26autoplay%3D0%26cc_load_policy%3D0%26cc_lang_pref%3D%26iv_load_policy%3D1%26loop%3D0%26modestbranding%3D0%26rel%3D1%26fs%3D1%26playsinline%3D0%26autohide%3D2%26theme%3Ddark%26color%3Dred%26controls%3D1%26
