Давление в цилиндрах уаз 417

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Технические характеристики

• Диаметр одного цилиндра — 92,0 мм.
• Высота хода поршня — 92,0 мм.
• Величина сжатия — 7,0.
• Тип ГРМ — OHV.
• Мощность мотора (при условии скорости вращения коленвала 4 тыс. об./мин.) — 92 л. с.
• Величина крутящего момента — 172Нм, при 2200 об./мин.
• Расход горючего (л. / 100 км): городской режим — 14,5, загородная трасса — 8,4, смешанный режим — 10,6.
• Заправочный объем масла — 5,8 л. (первый залив, последующие — 5 л.)
• Норма расхода масла на угар — 100 г на 1 тыс. км.
• Рабочий ресурс — 150 тыс. км.

Компрессия в цилиндрах бензинового двигателя

Основным и важным показателем работы двигателя является герметичность камеры сгорания. Компрессия в цилиндрах двигателя определяет степень эффективного сгорания топлива, и соответственно, влияющая в прямой зависимости на уверенный его запуск, независимо от температуры окружающей среды, а также устойчивую работу как на холостом ходу, так и в движении.

Штатный двигатель УАЗ 469

Относительно того, какой двигатель стоит на УАЗ 469, можно сказать следующее: Популярный российский внедорожник УАЗ 469 в разные годы оснащался на заводе производителе различными типами силовых агрегатов. Это штатные двигатели на УАЗ: ЗМЗ-21, УМЗ-451МИ, ЗМЗ-24, УМЗ-249. Каждый мотор УАЗ 469 имел свои особенности, преимущества и недостатки.

Учитывая, что данный тип машин предназначался для обслуживания, транспортировки командного состава Советской армии, к мотору предъявлялись повышенные требования при производстве авто.

Параллельно с военным заказом на Ульяновском автомобильном заводе изготавливались машины для первых лиц обкомов, райкомов партии, руководителей колхозов и совхозов. Эта категория работников эксплуатировала машины в суровых условиях бездорожья, горных, степных регионах, в лесу, полях, лугах, на сенокосах, пашнях, стройках.

Поэтому главными критериями для автомобильных двигателей были: выносливость, мощность, неприхотливость. Несмотря на весьма почтенный возраст, автомобили УАЗ 469 60-х и 70-х годов выпуска эффективно функционируют до сегодняшних дней. Во многом это заслуга тщательно подобранного двигателя внутреннего сгорания.

Колоссальное внимание уделялось техническими службами Ульяновского автозавода практическому показателю, сколько весит двигатель УАЗ 469. В боевых условиях, при десантировании машин с авиационной техники, большую роль играет каждый килограмм транспортируемого груза. Поэтому конструкторами и технологами были разработаны моторы с блоками, где материалом служил облегченный алюминиевый сплав.

Штатные двигатели должны иметь самую высокую степень технологичности в производстве и удобство, простоту ремонта в самых неподходящих для этого условиях. Его можно успешно ремонтировать в поле, лесу, походных и боевых условиях, с минимумом оборудования и инструментов.

По этой причине серийный двигатель неоднократно модернизировался. Для выпуска более технологичных моторов их производство было передано из Заволжского моторного завода на Ульяновский моторный завод. Вместо штатных двигателей ЗМЗ-21 и ЗМЗ-24 в автомобили стали устанавливать УМЗ-451МИ, а затем более современный мотор УМЗ-249.

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Двигатель УМЗ 4213 — автомобильные моторы, которые устанавливались на внедорожники и грузовые транспортные средства УАЗ и ГАЗ. Моторы обладают экологической нормой использования Евро-4 и мощностью в 117 л. с.

На УМЗ идёт использование сухих гильз, в отличие от его старшего брата ЗМЗ 402. Ещё одним конструктивным отличием являются смещённые пальцы поршневой группы, а ненадёжная сальниковая набивка коленчатого вала сменена на резиновый сальник. Конструкторы не додумались, что нужно установить гидрокомпенсаторы и владельцам силового агрегата приходится регулировать зазоры клапанов каждые 10 000 км.

Рассмотрим, основные технические характеристики, которыми обладают силовые агрегаты УМЗ 4213:

Все двигатели оснащались 5-ступенчатой коробкой передач механического типа переключения. Сцепление установлено сухое.

Проверка компрессии в цилиндрах Уаз Хантер 31516

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки. По ее среднему значению и по разнице значений в отдельных цилиндрах можно довольно точно определить степень общего износа деталей шатунно-поршневой группы двигателя, а также выявить неисправности этой группы и деталей клапанного механизма. Проверяют компрессию специальным прибором — компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

ПримечаниеТак выглядит компрессометр. Существуют и иные варианты компрессометров, у которых взамен резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии необходимо сильно прижимать к свечному отверстию.

ПредупреждениеВажным условием правильности показаний при проверке компрессии является исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.

1. Пустите двигатель и прогрейте его до рабочей температуры.

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

ПредупреждениеПроворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

3. Выверните все свечи (см. «Замена и обслуживание свечей зажигания»).

4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса.

5. Вверните в свечное отверстие проверяемого цилиндра компрессометр.

6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно

четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

ПримечаниеУ компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите операции 5–8 для остальных цилиндров. Давление должно быть не ниже 660 кПа (6,65 кгс/см 2) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см 2). Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

10. Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см 3 чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный советПричину недостаточной компрессии можно выяснить также подачей сжатого воздуха в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200–300 кПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом. Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного клапана. При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырьков или в соседний цилиндр, что обнаруживается по характерному шипящему звуку, а при выработке компрессионных колец воздух будет выходить через масляный щуп.

1. Устройство автомобиля

1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Панель приборов и органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7. Сиденья 1.8 Зеркала заднего вида 1.9 Освещение салона

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Рекомендации по безопасности движения 2.3. Что нужно иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6. Подготовка автомобиля к выезду 2.7 Заправка автомобиля топливом 2.8 Пользование домкратом 2.9 Буксировка автомобиля

3. Неисправности в пути

3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4. Автомобиль движется рывками 3.5 Автомобиль плохо разгоняется 3.6 Двигатель заглох во время движения 3.7. Упало давление масла 3.8. Перегрев двигателя 3.9. Аккумуляторная батарея не подзаряжается 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса

4. Техническое обслуживание

4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2) 4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем 4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем

5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.13. Замена деталей уплотнения двигателя 5.14. Головка блока цилиндров двигателя 5.16. Ремонт двигателя 5.17. Cистема смазки двигателя 5.18. Система охлаждения двигателя 5.19. Система выпуска отработавших газов 5.20. Система питания 5.21. Система улавливания паров топлива 5.22. Особенности конструкции дизельного двигателя

6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост

7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление

8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система

9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка свободного хода педали тормоза 9.5. Главный тормозной цилиндр 9.6 Замена вакуумного усилителя тормозов 9.7. Замена шлангов и трубопроводов гидропривода тормозов 9.8. Тормозные механизмы передних колес 9.9. Тормозные механизмы задних колес 9.10. Регулятор тормозных сил в гидроприводе задних тормозов 9.11. Стояночный тормоз

10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажные блоки 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления бензиновым двигателем (система впрыска топлива) 10.8. Система зажигания инжекторных двигателей 10.9. Электронная система управления дизельным двигателем (система впрыска топлива) 10.10. Освещение, световая и звуковая сигнализация 10.11. Очиститель ветрового стекла 10.12. Бачок омывателя ветрового стекла 10.13. Очиститель стекла двери задка 10.14. Бачок омывателя стекла двери задка 10.15. Электродвигатель вентилятора системы отопления и вентиляции салона 10.16. Прикуриватель 10.17. Комбинация приборов 10.18. Спидометр 10.19. Замена датчиков и выключателей

11.0 Кузов 11.1 Особенности конструкции 11.2. Снятие и установка бамперов 11.3. Снятие и установка подкрылков и брызговиков колес 11.4 Снятие и установка передних крыльев 11.5 Снятие и установка облицовки радиатора 11.6 Снятие и установка накладки облицовки радиатора 11.7 Снятие и установка брызговиков моторного отсека 11.8 Снятие и установка крышек люка пола 11.9 Снятие и установка полки аккумуляторной батареи 11.10. Капот 11.11. Боковые двери 11.12. Дверь задка 11.14. Ветровое окно 11.15. Крышки люков наливных труб топливных баков 11.16. Сиденья 11.17. Зеркала 11.18. Арматура салона 11.19. Панель приборов 11.20. Отопитель 11.21. Уход за кузовом

12. Советы начинающему автомеханику

12.0 Советы начинающему автомеханику 12.1. Техника безопасности при проведении ремонтных работ 12.2. Инструменты 12.3 Перед началом работы 12.4. Восстановление резьбовых соединений 12.5 Советы по кузовному ремонту

13. Покупка запасных частей

13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость 13.5 Топливный фильтр тонкой очистки 13.6 Воздушный фильтр 13.7 Масляный фильтр системы смазки двигателя

14.0 Поездка на СТО

15. Зимняя эксплуатация автомобиля

15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру

16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Температурный диапазон применяемости моторных масел 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Лампы, применяемые на автомобиле 17.5 Приложение 5. Специальные инструменты и приспособления

18. Схемы электрооборудования

18.0 Схемы электрооборудования 18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) 18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) 18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

Модернизация

Карбюраторные двигатели УАЗ УМЗ-417 часто подвергаются усовершенствованию, которое направлено на повышение мощности агрегата. Одним из способов является замена имеющегося узла на инжекторную систему. Стоимость такой переделки не всегда оправдана, поскольку проще приобрести новый мотор с распределенным впрыском.

Среди других способов модернизации рассматриваемого мотора отмечают такие моменты, как:

• Проведение балансировки цилиндропоршневого узла.
• Путем фрезеровки головки блока до 95 миллиметров повышается компрессия до показателя 9.2.
• Смена имеющегося штатного распределительного вала на аналог с узкофазным профилем.
• Совершение проточки выпускных ходов до 39 миллиметров с монтажом подходящих клапанов ГРМ.
• Установка выпускного коллектора с 421-й модели.
• Замена выхлопной трубы версией диаметром 51 мм.

Указанные манипуляции позволят увеличить мощность силового агрегата до 100 конских сил.

— Что может быть причиной низкого или нулевого сжатия двигателя

Внутренние повреждения двигателя могут быть обнаружены путем проверки компрессии двигателя.

• Утечка клапанов.
• Утечка поршневых колец.
• Чрезмерное накопление углерода.
• Сломанная клапанная пружина.
• Прокладка с обдувом.
• Изношенный распредвал.
• Гнутые толкатели.
• Сломанный ремень ГРМ или цепь.
• Отверстие в поршне.

Хотя есть и другие причины низкой компрессии двигателя, но они являются наиболее распространенными.

Вы должны знать об этих проблемах, чтобы вы могли принять обоснованное решение при инвестировании в ремонт. Как правило, большинство двигателей должно иметь от 140 до 160 фунтов. Сжатие коленчатого двигателя. Кроме того, между любыми цилиндрами должна быть разница не более 10% и .

Проверка компрессии двигателя

Чтобы проверить компрессию двигателя вручную с помощью датчика, все свечи зажигания должны быть удалены. Затем катушка зажигания должна быть отключена или провод высокого напряжения заземлен.Если двигатель имеет без распределительного зажигания, катушки зажигания должны быть отключены, чтобы предотвратить их запуск.

Дроссель также должен быть открыт. Затем двигатель запускается на несколько секунд, пока датчик давления удерживается в отверстии свечи зажигания. Отмечается максимальное показание сжатия, затем процесс повторяется для каждого из оставшихся цилиндров.

Испытание на герметичность цилиндра необходимо выполнить, если обнаружено низкое сжатие.

Это поможет в диагностике того, что происходит внутри двигателя.

Испытание на герметичность цилиндров

Этот тест выявляет специфическую утечку. В этом тесте используется набор манометров с регулирующим устройством, который может количественно определить процент утечки. Это статический тест, который требует больше времени по сравнению с обычным тестом сжатия .

Первые коды пропусков зажигания в двигателе

Большинство водителей сначала получают предупреждение, возможно, проблема в том, что они видят коды пропусков зажигания в двигателе (P0300 — P0312).Если вы видите какие-либо коды, в первую очередь необходимо проверить наличие топлива и проблемы с зажиганием. Если они действительно проверены, следующий шаг — подтверждение правильного сжатия.

Если показания очень низкие в одном цилиндре, очень вероятно, что существует внутреннее повреждение двигателя, например:

• В поршне может быть сломан шатун или отверстие в нем.
• Может быть заклинило, сгорело или протекает клапан.
• Возможно, сломана пружина клапана или погнут толкатель.
• Распределительный вал имеет чрезмерный износ и не открывает клапан (ы).
• Если компрессия низкая или равна нулю на двух соседних цилиндрах, это указывает на протекающую прокладку.
• Слабая уплотняющая поверхность на головке для блокировки места установки, что в основном означает плохую прокладку головки.
• В зоне разбитого распределительного вала работают клапаны двух соседних цилиндров.

Низкое сжатие двигателя во всех цилиндрах

Последовательное низкое сжатие во всех цилиндрах может означать, что проблема в цилиндрах, промытых топливом, существует. Таким образом, это означает, что в двигатель было введено слишком много топлива. В результате все масло было смыто со стенок цилиндра. Масло создает эффект уплотнения между поршнем и кольцевыми узлами и стенками цилиндров блока цилиндров. Это часто встречается в движке с проблемой «затопления».

Если двигатель работает нормально, но работает слабо и дымит, возможно, изношены поршневые кольца. В любом из этих случаев добавьте немного масла в каждый цилиндр, затем повторите испытание на сжатие. Если сжатие резко увеличивается, то вы обнаружили проблему (ы). Если показания сжатия не изменятся, это будет означать проблему синхронизации.

Отсутствие сжатия двигателя в одном цилиндре

Если седло клапана треснет, это приведет к утечке горячих газов, сгорающих как седло клапана, так и клапан.Большинство головок цилиндров изготовлены из алюминия и расширяются с другой скоростью по сравнению с металлическим седлом клапана. Эта разница в скорости расширения может привести к выпадению сиденья из головы. Как только это произошло, цилиндр не будет иметь сжатия, поскольку воздух выходит в порт клапана. После обнаружения головка цилиндра должна быть снята и заменена или отремонтирована.

Сломанная пружина клапана

Пружина клапана отвечает за закрытие впускного и выпускного клапанов после того, как распредвал открыл их.Со временем пружины клапана могут стать хрупкими и сломаться. В результате можно позволить клапану открыться, что приведет к утечке компрессии.

Сброшенный клапан

Клапанные держатели представляют собой два полумесяца металла, которые фиксируются в держателе клапана, удерживая клапан на месте. Если эти части сместятся, они могут вылететь из держателя. Следовательно, позволяя клапану попадать в цилиндр, контактирующий с поршнем.

Сломанный клапан

Головка клапана уплотняется относительно седла клапана.Когда эти клапаны выходят из строя, головка может отделиться от штока. Головка клапана упадет в цилиндр. Это позволит сжатию вытекать из цилиндра, в то же время вызывая сильное повреждение поршня и головки цилиндра.

Повреждение поршня или отверстие

Поршень может выйти из строя из-за чрезмерного нагрева в камере сгорания. Таким образом, сгоревший поршень обычно будет иметь расплавленный вид; или отверстие полностью сгорело в верхней части поршня. Алюминий может выдержать только столько тепла, а когда становится слишком жарко, он плавится.Основной причиной обычно является детонация и / или предварительное зажигание.

Утечка в клапане

Отсутствует сжатие двигателя во всех цилиндрах

Каждый двигатель автомобиля нуждается в ремне ГРМ или цепи, чтобы удерживать распредвал в корреляции с коленчатым валом. Когда эти детали выходят из строя, распределительный вал перестает вращаться, что приводит к тому, что впускной и выпускной клапан не открываются и не закрываются. Без вращения распределительного вала двигатель не может сжиматься.

Сломанный распредвал

Если распредвал сломается, он остановит его, как сломанный ремень ГРМ или цепь.

Низкие или нулевые показания в двух соседних цилиндрах

Обычно это происходит, если прокладка выдувная или со слабой головкой. Другая возможность — сломанный распределительный вал в зоне, где работают клапаны для двух соседних цилиндров.

Заключение

Кроме того, компрессия двигателя может быть слишком высокой в ​​одном или нескольких цилиндрах.Это будет признаком чрезмерного накопления углерода в двигателе.

Пожалуйста, поделитесь DannysEngineПортал Новости

Кардиология Ужасного. Компрессия. — УАЗ 469, 3. 0 л. , 1983 года на DRIVE2

На покатухе 15 марта, явно начала ощущаться нехватка мощности и троение двигателя. А так как Ужасному уже пора на операцию перед этим сезоном, то наконец-то выделил и место, и время в гараже. Загнал его на самое почётное место для догостроя.

Первое, с чего начал — проверка компрессии. Проверял на «холодную» с открытой заслонкой. Для первичного замера — самое то.

Выкрутил все свечи, снял провод с катушки, положил кувалду на педаль газа и отвёрткой замыкал силовой и управляющий на стартере.

Слева направо: 1-2-3-4 цилиндры

Собственно, свеча второго цилиндра уже навела на мысли о том, что что-то не так.

Компрессия на первых тактах была в районе четырёх очков и нагнеталась постепенно.

Компрессия сразу показала это значение и больше не поднималась.

4 цилиндр. Компрессия на первых тактах была в районе четырёх очков и нагнеталась постепенно.

Итак. Явно видна аномалия на втором цилиндре. По показаниям первого и третьего можно судить о том, что прокладка ГБЦ цела, так как на них не присутствует просадка компрессии.

Лью 5мл минерального масла во второй цилиндр. Замеряю снова компрессию.

2 цилиндр после добавления масла

Однозначно снимать ГБЦ и разбирать ДВС. О чём в дальнейшем отпишусь обязательно.

Восстановление компрессии

Восстановить возможно, если не поврежден газораспределительный механизм на ГБЦ. Может возникнуть залегание поршневых колец. В этом случае повысить давление можно без разборки двигателя. Для этого нужно купить жидкость для растворения кокса и на горячем двигателе провести процедуру «раскоксовки». Цена процедуры минимальная, в сравнении с разборкой мотора. Чтобы оценить восстановление жидкостью для удаления кокса с поршневых колец замеряют до и после «раскоксовки». В большинстве случаев такой способ временно восстанавливает мотор.

Существует также способ, заливки масла в цилиндры перед запуском двигателя. Позволяет поднять компрессию исключительно для запуска двигателя, особенно в холодную погоду. Суть метода заключается в принудительном создании масляной пленки на стенках цилиндров, которая кратковременно блокирует утечки газов в картер двигателя.

Как мерить компрессию

Бытует мнение, чтобы правильно замерить компрессию в двигателе необходимо стартером провернуть коленчатый вал на два-три оборота. Такой метод приведет к неправильному определению неисправности и как следствие к неоправданным затратам на ремонт двигателя.

Проверку выполняют на разных режимах с целью широкого анализа состояния мотора:

Проверка с закрытой дроссельной заслонкой

Такой способ измерения нужен для определения малых дефектов двигателя, чувствительных при небольшом поступлении воздуха в цилиндры. Это может быть трещина на тарелке клапана, небольшой прогар кромки или отсутствие герметичности в паре седло-клапан. Поступление воздуха через закрытую дроссельную заслонку при замере компрессии ограничивается, и величина ее будет невысокой (от 10 до 11 атм). В связи с малым поступлением воздуха в цилиндры чувствительность на утечки повышается, вследствие чего результаты параметров давления занижаются.

Проверка с полностью открытой дроссельной заслонкой

Для определения сильных износов двс компрессию проверяют с полностью открытой дроссельной заслонкой, обеспечивая максимальное поступление воздуха в цилиндры. Увеличенное количество воздуха способствует росту давления, но также увеличиваются и утечки, но в сравнении с массой поступающего воздуха они настолько малы, что величина падения компрессии незначительна и достигает 12 – 13 а дефекты в двигателе, то снизиться до 8 – 9 атм. Возможные причины:

Обслуживание

Интервал замены масла — 10 тыс. км. Объем масла сухого двигателя с масленым радиатором составляет 5,8 литра. При замене в системе смазки и радиаторе остается от 0,5 до 1 литра масла. Масленый фильтр от ВАЗ 2101. Масло, рекомендованное производителем — М-8-В SAE 15W-20, М-6з/12Г SAE 20W-30, M-5з/10г1, M-4з/6B1 SAE 15W-30.Регулировка клапанов Регулировать зазоры необходимо раз в 15 тыс. км.

Двигатель УМЗ 417 / 4175 / 4178 2.45 л. Двигатель УМЗ-417 предназначался для установки в автомобили повышенной проходимости ульяновского автомобильного завода, такие как УАЗ 469 и УАЗ 452 “Буханка”. Мотор УМЗ-417 пришел на смену УМЗ-414. Двигатель УМЗ-417 разработан для модели УАЗ-3151. Головка блока УМЗ-417 отличается индивидуальным распределительным валом из чугуна (кат. № 417-1006010 схожей ГБЦ автомобиля ГАЗ-24 ЗМЗ-402), увеличенным с 44 до 47 мм диаметром впускных клапанов и оригинальным впускным коллектором – с круглыми окнами в головке, но под двухкамерный карбюратор.

В системе впуска вместо инерционно-масляного фильтрующего элемента применен сухой бумажный, как на УМЗ-414. В двигателе также другой стартер (42.3708), поскольку старый – модели СТ-230Б на его место не помещается. Карбюратор – двухкамерный К-126ГУ или К-151В. У 417-го двигателя повышена степень сжатия с 6,7 до 7,0, что обеспечивает более высокую мощность – 88,5–92 л. с. по ГОСТу против 77–80 л. с. у мотора УМЗ-414. Взаимозаменяемость деталей УМЗ-414 и УМЗ-417 составляет порядка 90%.

Стандарты и нормы

Существует мнение владельцев современных автомобилей, что компрессия горячего мотора может иметь значение от 8 до 10 атм.

Норма компрессии в цилиндрах любого двигателя от 12 атм, за редким исключением.

На автомобилях эксплуатируются двигатели различной конфигурации, определяемой количеством клапанов и распределительных валов, геометрией впускного коллектора, установленной шатунно-поршневой группы. В соответствии с этим рассчитывается его конкретная степень сжатия — это отношение полного объема цилиндра к объему камеры сгорания.

Чем выше степень сжатия, тем выше значение компрессии. У бензиновых двигателей степень сжатия находится в пределах 8 — 12 единиц, что указывают в технической документации конкретного автомобиля. Теоретически определить какой должна быть компрессия в цилиндрах для конкретного двигателя не сложно. Достаточно величину степени сжатия умножить на коэффициент 1.3.

К примеру, степень сжатия в характеристиках автомобиля указывается равной 9,5 единиц, умножив 9,5 на коэффициент 1,3 получим расчетную величину равную 12,35 атм.

Руководство по эксплуатации грузовых автомобилей и тракторов PDF

Некоторые из описанных выше руководств UAZ Trucks PDF — Patriot, 451, 3741, 3303 .

Уже в начале 1942 года были выпущены первые продукты. В цехе началось производство авиационных патронов.

К началу мая 1942 года завод выпустил первые пять ЗИС-5 . В феврале этого года на заводе начали собирать автомобили скамейки для армии.К июлю месяц увеличился темп сборка. На конвейере сошло до 30 машин в сутки.

В это время UlZIS (Ульяновский филиал №4 VMS) официально становится материнской компанией по производству ZIS-5 . На фронт были отправлены десятки грузовиков. В Осенью 1942 года на заводе началось производство малолитражного двигателя P3 / 2 для армии. На конец года в компании работало уже около 4000 человек.

22 июня 1943 года было принято решение — построить автомобильный завод в Ульяновске.Что касается промышленного и жилого строительства, то было выделено 200 гектаров земли через реку Свияга. Впоследствии, там вырос один из крупнейших районов города.

В начале мая 1943 года на заводе был изготовлен первый опытный образец грузовика УлЗИС-253, работающего на дизельном топливе. Это был его первый автомобиль, выпущенный заводом. В соответствии с его динамикой По качествам и экономическим показателям он не уступал известной американской « Studebaker ».

Специалисты высоко оценили автомобиль. В конце 1944 года производство ЗИС-5 было перенесено на Урал в город Миасс. Ульяновский завод начал развиваться и налаживаться Производство автомобилей ГАЗ-АА Первый такой грузовик был выпущен 26 октября 1947 года.

13 марта 1949 года завод выпустил 10 000 грузовиков. На этот раз за две смены было выпущено 140 автомобилей. На праздничной демонстрации 7 ноября 1947 года был представлен прототип монохромного грузовика УАЗ-300 .В 1950 году были проведены дорожные испытания, на которых грузовик гордо стоял. Но производство этого грузовика так и не началось.

В 1954 году фабрика была организована Канцелярией главного конструктора. Сначала это была довольно небольшая группа во главе с И. А. Давыдовым. Группа взяла документацию с газа, после приобретения и оформление перевода в технологическом отделе.

В 1955 году был издан приказ министра. Согласно этому заказу УАЗ должен был освоить производство легковых автомобилей с повышенной проходимостью ГАЗ-69 и ГАЗ-69А , а также прицепы. С тех пор специализацией УАЗа было производство автомобилей малой грузоподъемности, но с высокой проходимостью. В 1955 году завод был заряжен — как только Возможно осуществить разработку нескольких видов транспортных средств, в том числе фургонов, грузовых автомобилей, санитарных грузовиков и фургона.

Общая компоновка автомобилей была изменена. Салон начал ставить на двигатель. До этого времени этот механизм для автомобилей с высокой проходимостью не использовал ни один в мире. Это будет значительно увеличить объем кузова без изменения длины автомобиля.

В 1956 году на экспорт начали поступать автомобиля УАЗ . Уже в 1959 году производство вездеходов УАЗ появилось в 22 странах. УАЗ ценится во всем мире. Они были очень надежны и просты в эксплуатации. Ходовые качества были лучше, чем у аналогичных моделей зарубежного производства. УАЗ заработанных машин уважение во всем мире.

В 1960 году группе конструкторов УАЗ был выдан авторский сертификат на изобретение нового шага конвейера. Изобретение оказалось очень эффективным.

В начале 1961 года было принято решение о разработке и выпуске новых марок автомобилей.В конце года ездил на фургоне серии УАЗ-451, грузовике и УАЗ-451D с бортовой платформой. С появлением новых первых автомобилей с конвейера сошли 12 декабря 1961 года. И в наше время завод выпускает модификации для этих автомобилей.

В начале 1965 года завод отметил выпуск 250-тысячного автомобиля. Это был ГАЗ-69 . В этом же году завершена разработка легкового автомобиля УАЗ-69 , который должен был поменять ГАЗ-69 на .Дизайнер очень тщательно проработал подвеску мостов и кабины. После этого прошли контрольные испытания. После их успешного завершения документации по Машина была передана в ведение опытного производства.

В мае 1966 года в Москве прошла выставка сельскохозяйственной техники. В нем приняли участие представители из двадцати стран мира. Грузовик УАЗ-452Д на этой выставке был награжден золотой медалью. Машина была очень неприхотлива, имела большую маневренность и хорошую проходимость.В сельской местности оно стало просто незаменимым. 20 августа 1966 года Советское правительство награжден УАЗом, орденом Трудового Красного Знамени.

В январе 1967 года завод получил техническое задание, утвержденное Госпланом СССР и Министерством автомобильной промышленности. В соответствии с этим необходимо было провести инструкции по расширению и обновлению компании. Планируется выпуск новых моделей и увеличение производства на 3.5 раз.

2 ноября 1971 года на заводе был проведен технический совет. Было решено, что производство по делу должно быть переведено в безостановочный режим с автомобилями ГАЗ-69 и ГАЗ-69А на УАЗ-469 и УАЗ- .

В 1972 году правительство успешно провело испытания УАЗ-469. В том же году была запущена грузовая линия и завершено расширение основного конвейера. Заказчик УАЗ-69 г. освобожден 15 декабря 1972 г.

18 февраля 1974 года состоялся миллионный автомобильный завод — УАЗ-452, (фургон). К тому времени этот автомобиль стал очень популярным. Три из этих машин в августе 1974 года поднялись по серпантинной дороге к горе Эльбрус на высоту почти 4000 метров над уровнем моря. Преодолеть эту высоту удалось всего за 38 минут.

16 февраля 1976 года завод получил правительственную награду — второй орден Красного Знамени.

27 декабря того же года двигателю УАЗ-451М был присвоен знак качества.

В ноябре 1977 года был награжден знаком качества УАЗ-452 (фургон).

В 1983 году группа конструкторов завода была удостоена правительственной награды за изобретение автомобиля «Ягуар», умеющего плавать. Этот автомобиль был предназначен для армии. Во всем мире до сих пор нет У этого автомобиля уникальный. Он может развивать в воде скорость до 10 километров в час.

В 1989 году организаторы телепрограммы «Клуб путешествий» УАЗ приглашают представителя принять участие в производстве автомобилей УАЗ , принять участие в экспедиции международный проект «Великий шелковый путь».Эта экспедиция была проведена под эгидой ЮНЕСКО.

Рабочие завода согласились принять участие. Было пройдено около 10 000 километров по пескам и горам Казахстана и Средней Азии. Как по кроссу, так и по скорости УАЗ автомобили не уступят всемирно известной компании » Mercedes-Benz «. На тех же горных подъемах ку наша машина была преимущество.

В 1993 году завод начал выпускать автомобили УАЗ-31514 .Это была модификация УАЗ-469. Он отличается от своего предшественника тем, что на нем были установлены новые дверные замки, регулируемые сиденья и металлическая крыша. Кроме того, предусмотрено крепление пружины передней подвески и более эффективный двигатель.

и интеграция в мировую экономику.

Первой моделью, освоившей это производство, был УАЗ- 9534 . В отличие от УАЗ-31514 у него была длинная база.5 августа 1997 года был выпущен первый опытная партия УАЗ-3160 . Этот автомобиль лег в основу моделей 3163 и УАЗ-Симбир.

В июне 1998 года завод начал производство УАЗ-31604 с двигателем на дизельном топливе. В будущем появилось несколько автомобилей на базе нового грузового шасси — Новая версия автомобиля для фесмеров, грузовых и современных автобусов. 14 сентября 1999 года был выпущен тысячный УАЗ-3160.

В марте 2003 года компания открыла сборочный завод во Вьетнаме. Автомобиль УАЗ Симбир 26 марта того же года стал одним из победителей национальной программы-конкурса «Сто лучших» Русский товар «. Он получил право на два года носить серебряный значок.

В Шанхае на международной выставке в апреле 2003 года был продемонстрирован УАЗ Симбир , на котором установлен двигатель ЗМЗ-409.В том же году 20 ноября был выпущен последний УАЗ-31512 , который был модификацией УАЗ-469 . Вскоре был выпущен первый УАЗ Hunter .

Еще в 2003 году сборочно-производственная компания культуриста была сертифицирована на соответствие требованиям системы менеджмента компании ISO 9001: 2000. Сертификат был присужден Компания 16 января 2004 года представители немецкой компании «TUV Management Service.»

4 марта 2004 года был выпущен первый грузовик на базе 3160 — УАЗ- 9604. В том же году с 17 апреля по 30 мая состоялся митинг УАЗ-2360, Симбир и УАЗ Hunter из Красноярска в Санкт-Петербург. По дороге в большинстве крупных городов проводятся тест-драйвы новых автомобилей под девизом «Внедорожник» и внедорожников.

Модификации двигателя

УМЗ-417.10 — устанавливается на УАЗ-3151. Мощность — 92 л. с. Мотор рассчитан на бензин марки А 76.

УМЗ-4175.10 — обладает увеличенным сжатием — 8,2. Мощность — 98 л. с. Бензин — Аи 92. Устанавливался на автомобили из серии «Газель».

УМЗ-4178.10 — в качестве усовершенствования получил новый впускной коллектор, под карбюратор с двумя камерами.

УМЗ-4178.10.10. — предназначен для линейки УАЗов. Для модернизации в нем была использована головка блока от УМЗ-421, а асбестовую набивку коленвала заменили на сальник.

Характеристики двигателя УМЗ-417

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки. Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Неисправности двигателей УМЗ 417

По части проблем и неисправностей, мотор на 100% аналогичен ЗМЗ-402. Вибрации, дергания, перегрев, стуки, регулировка клапанов каждые 10.000 км и много других прелестей никуда не делись и ждут не дождутся вас. Подводя итог, УМЗ-417 такой же музейный экспонат, как и все остальные родственники мотора 21-й Волги, включая сменщика 417-го — УМЗ-421, в XXI веке таким моторам не место.

Тюнинг двигателя УМЗ 417

Вариантов как увеличить мощность двигателя УМЗ-417 карбюратороного не так много, но кое что сделать можно. Для начала нужно отбалансировать ЦПГ и коленвал с маховиком, ставим головку от 421-го мотора, либо на стандартной повышаем степень сжатия до 8.2 под 92 бензин, отфрезеровав ГБЦ до высоты 95мм. Распредвал ОКБ Двигатель или подобные, для верхового мотора нужен вал с фазой пошире (слишком широкий вал брать бессмысленно т.к. ШПГ слишком тяжелая для высоких оборотов), нужны низы, соответственно, ставим узкофазный. Точим выпускные каналы до 39мм и ставим клапаны от УМЗ-421. Устанавливаем выпускной коллектор от 421 двигателя, выпускную трубу диаметром 51мм. В разультате всех преобразований получим чуть более 100 л.с. Чтоб повысить отдачу до 110 и более л.с., нужно делать портинг ГБЦ, шлифовать камеры сгорания, точить каналы, облегчать тяжелую тракторную поршневую, коленвал, балансировать, фрезеровать головку до высоты 94мм под 95 бензин. Дальше повышать некуда, турбонаддув без переделки на впрыск не встанет, переделка стоит неадекватно дорого и дешевле ставить изначально инжекторный УМЗ-421. Турбировать УМЗ-417 с мокрыми гильзами небезопасно, мотор слишком хлипкий и не переживет давление. Для наддува, как минимум, нужен 421-й движок с запрессоваными гильзами.

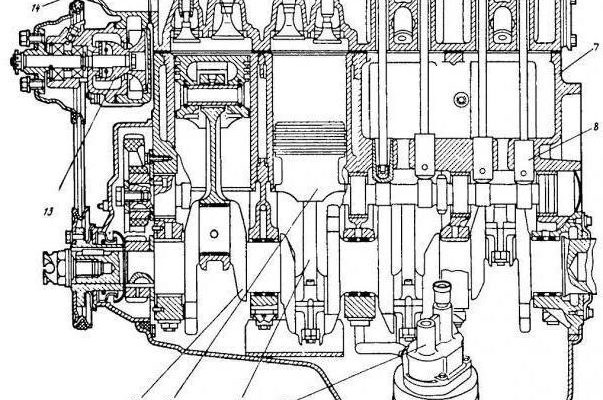

Поршневая группа и коленчатый вал

За счет повышенной жесткости блока удалось несколько снизить неравномерность износа зеркал цилиндров, что увеличило ресурс цилиндропоршневой группы. Была уменьшена масса поршня с целью уменьшения усилий на боковую часть поршня. Это было достигнуто уменьшением на 7,5 мм расстояния от оси поршневого пальца до днища поршня. Для компенсации этого расстояния длина шатуна увеличена на 7 мм. Поршни литые из алюминия с высоким содержанием кремния. Часть камеры сгорания находится в днище поршня (выемка в форме усеченного конуса).

Коленчатый вал чугунный, литой. Коренные шейки имеют диаметр 64 мм, шатунные — 58 мм. На задней части вала фиксируется маховик, на передней — чугунная шестерня привода распределительного вала и ступица шкива. С целью предотвращения осевого люфта вала на переднем коренном подшипнике установлены две шайбы. Вместо устаревшей набивки задняя часть коленвала УМЗ 421 уплотнена самоподжимным резиновым сальником. Данное решение позволило избавиться от наследственной от ЗМЗ многолетней проблемы — течи масла через набивку.

Для автомобиля УАЗ 469 мощность двигателя имеет первостепенное значение. Более мощный силовой агрегат всегда сможет быстрее преодолеть тяжелые участки дороги и развить высокую скорость на трассе с твердым покрытием. Немаловажным показателем является расход топлива.

Чем больше топлива жрёт машина, тем меньший у нее запас хода при стандартных топливных баках. Следовательно, необходимо чаще заправляться, терять драгоценное время. И второй минус – необходимо больше средств выкладывать на топливо. Экономичный автомобиль с неприхотливым двигателем снижает расходы для своего владельца.

Марка мотора: УМЗ-451МИ

Объем : 2445 см³ / 2,5 литра

Сечение цилиндра : 92 мм

Мощность : 75 л. с.

Питание : Карбюратор К-129В

Расход : 16 литров/100 км

Ресурс : 150 000 км

Смазочные материалы : Масло минералка и полусинтетика

Характеристики, ремонт

Силовой агрегат УМЗ-417 представляет собой классический мотор с четырьмя рядно размещенными цилиндрами. Для активации поршней используется общий коленчатый вал. Двигатель оборудован карбюратором, контактным распределением подачи топлива и газораспределительным приспособлением типа OHV, в котором предусмотрено нижнее расположение распредвала. Рассмотрим его характеристики и особенности.

Особенности двигателя в сравнении с предшественниками

Прежде всего нужно отметить тот факт, что двигатель 417-й модели, который УАЗ начал производить в 1989 году, является практически аналогом силового агрегата из Заволжья — ЗМЗ-402, выпуск которого начался еще в 1981 году. Устанавливается он на автомобили серии «Волга» и «Газель». И отличия одного от друга не слишком существенные.

Поэтому сказать то, что УМЗ-417 получил совершенно новую ГБЦ, в сравнении с УМЗ-414, можно лишь с большой натяжкой, так как она схожа с головкой ЗМЗ-402, но в сравнении со «старым» уазовским движком степень сжатия увеличилась с 6,7 до 7.

Действительные изменения коснулись механизма газораспределения. Прежде всего, был установлен новый распредвал и клапана выпуска (диаметр шляпки с 44 мм возрос до 47 мм), впускные же остались прежними (36 мм). Кроме того, была изменена и форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре трубы от цилиндров сходились в одну.

Сам блок отлит из алюминия, гильзы же выполнены из чугуна. В двигателе 417-й модели они посажены через прокладки, изготовленные из маслостойкой резины — это одно из слабых мест этого мотора, так как снижается общая прочность блока. К слову, у ЗМЗ-402 прокладки на гильзах медные. К тому же на УМЗ-417 ранних выпусков не были предусмотрены ребра жесткости, они появились позднее.

Еще одно отличие УМЗ от ЗМЗ — это то, что на корпусе есть специальное крепление под ВАЗовский масляный фильтр (ВАЗ-2101).

Коленчатый и распределительный валы, поршни с кольцами, и штанги у двигателя 417-й модели такие же, как и на ЗМЗ-402. Гильзы цилиндров у них отличаются, так как посадка из-за прокладок разная. Маховик у движка УМЗ больше по диаметру и тяжелее по весу, колокол, соответственно, также имеет увеличенные размеры.

Еще одно слабое место двигателя — это набивка: если в ЗМЗ ее закладывают в специальные канавки в блоке цилиндров и крышке коленчатого вала, то на УМЗ она накручивается на ось и сверху обжимается стальными пластинами, что снижает герметичность стыка.
